Tuotetyyppi	Induktiokeittotaso
Merkki	Hoover
Malli	33801628
Asennusmuoto	Upotettava laite
Keittoalueet	4 aluetta (mallista riippuen)
Aukon mitat (L x S)	56⁺⁰·⁴₋₀.₁ cm x 49⁻⁰·⁴₋₀.₁ cm
Asennuskorkeus	Vähintään 30 mm työtason paksuus
Vähimmäisetäisyys yläkaappeihin	760 mm
Jännitesyöttö	220-240 V / 400 V 2N ~ 50/60 Hz
Tehonkulutus	Enintään 7,2 kW (liitännästä riippuen)
Ohjaus	Kosketussensoripainikkeet
Toiminnot	Ajastin, Boost, Lapsilukko, Jäännöslämmön ilmaisin
Boost-toiminto	Kyllä, enintään 5 minuuttia
Ajastin	1 – 99 minuuttia
Ylikuumenemissuoja	Kyllä, automaattinen sammutus
Keittoastian tunnistus	Kyllä, vähintään Ø 14 cm
Virhekoodit	F0-F8, E1-E6
Puhdistus	Lasikeramiikkakaavin, erikoispuhdistusaine
Lisävarusteet	Asennussarja (kulmakiinnikkeet)
Virtajohto	Kiinteästi asennettu, pituutta ei ilmoitettu
Laitteen paino	Noin 8 – 12 kg (arvio)
Energiatehokkuusluokka	Ei ilmoitettu

Usein kysytyt kysymykset - 33801628 HOOVER

Minkä kokoiset kattilat sopivat induktiokeittotasolle?

Kattilan pohjan halkaisijan on oltava vähintään 14 cm ja sen on oltava ferromagneettinen (magneetti tarttuu). Alumiinisia tai kuparisia kattiloita ei tunnisteta.

Kuinka otan lapsilukon käyttöön?

Paina kosketuspainiketta „Lukitus“ (lukkosymboli). Näytössä näkyy „Lo“. Kaikki muut painikkeet paitsi päälle/pois ovat lukittuja. Avataksesi pidä painiketta painettuna 2 sekuntia.

Mitä virhekoodi E1 tarkoittaa?

E1 tai E2 osoittaa epänormaalia jännitettä. Tarkista virtalähde ja käynnistä laite uudelleen. Jos virhe jatkuu, ota yhteyttä asiakaspalveluun.

Kuinka käytän Boost-toimintoa?

Valitse haluamasi keittoalue ja paina „Boost“-painiketta. Näytössä näkyy „P“. Maksimitehoa annetaan enintään 5 minuuttia, minkä jälkeen alue palaa edelliselle tasolle.

Kuinka puhdistan lasikeramiikkapinnan?

Lievät likaantumat puhdistetaan lämpimällä vedellä ja sienellä. Voimakkaisiin kerrostumiin käytä erityistä lasikeramiikkakaavinta. Sokeri tai muovi poistettava välittömästi. Älä käytä hankaavia aineita.

Miksi näyttö vilkkuu eikä keittotaso kuumene?

Mahdollisia syitä: Sopimaton keittoastia (symboli „U“), kattila liian pieni (alle 14 cm), tai lapsilukko on aktiivinen. Poista kattila ja aseta sopiva kattila.

Voinko käyttää keittotasoa ajastimen kautta?

Ei, laitetta ei saa ohjata ulkoisella ajastimella tai kaukosäätimellä. Sen on oltava suoraan kytkettynä sähköverkkoon turvallisuustoimintojen takaamiseksi.

Mitä näytön merkki „H“ tarkoittaa?

„H“ tarkoittaa jäännöslämpöä. Keittoalue on vielä kuuma ja voi aiheuttaa palovammoja. Älä koske pintaan ennen kuin symboli sammuu.

Kuinka asetan ajastimen?

Paina „Ajastin“-painiketta, aseta sitten „+“ tai „-“ avulla haluamasi aika (1-99 minuuttia). 5 sekunnin kuluttua aika otetaan käyttöön. Poistaaksesi paina ajastimen painiketta 5 sekuntia.

Mitkä sähköliitännät ovat mahdollisia?

Laite voidaan kytkeä joko 220-240 V (yksivaiheinen) tai 400 V 2N (kaksivaiheinen). Kytkennän on tehtävä ammattilaisen mukana toimitettujen kytkentäkaavioiden mukaisesti.

KÄYTTÖOHJE 33801628 HOOVER

Turvallisuus ja huolto

• VAROITUS: Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskettamasta lämmitysvastuksia.
• Alle kahdeksanvuotiaita lapsia ei saa päästää laitteen lähelle ilman jatkuvaa valvontaa.
• Yli kahdeksanvuotiaat lapset ja henkilöt, joiden fyysinen tai henkinen toimintakyky on rajallinen tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, voivat käyttää laitetta, jos heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta
• käytöstä ja siihen liittyvistä vaaroista.
• Lapset eivät saa leikkiä tällä laitteella.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa VAROITUS: Ruoan kypsentäminen öljyssä tai rasvassa ilman valvontaa on vaarallista ja voi aiheuttaa tulipalon.
• ÄLÄ KOSKAAAN yritä sammuttaa paloa vedellä, vaan kytke laite pois päältä ja yritä sitten tukahduttaa tuli esim. kannella tai sammutuspeitteellä.
  • VAROITUS: Tulipalon vaara: älä säilytä mitään liesitasoilla.
• VAROITUS: Jos pinnassa on halkeama, kytke laite pois päältä välttääksesi sähköiskun vaaran.
• Ä lä puhdista laitetta höyrypesurilla.
• Metalliesineitä kuten veitsiä haarukoita, lusikoita tai kansia ei

pidä asettaa liesitasolle, koska ne saattavat kuumentua.

• pyyhi roiskeet kannen päältä ennen sen avaamista.
• lieden pinnan tulee antaa jäähtyä ennen kannen sulkemista.
• Sammuta liesi säätimestä käytön jälkeen, älä luota pelkkään keittoastian tunnistimeen.
• laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko - ohjausjärjestelmän avulla.
  Kiinteästi kytketyn laitteen virran on oltava kytkettävissä pois säännösten mukaisesti.

- ohjeissa on mainittava käytettävän johdon tyyppi ottaen huomioon laitteen takapinnan lämpötila.

- Jos virtajohto on vaurioitunut, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai tämän valtuuttama huoltomies tai henkilö, jolla on vastaava pätevyys.

- HUOMAUTUS: Jotta vältetään ylikuumenemissuojan asetuksen vahingossa tapahtuvan muuttamisen aiheuttama vaara, laitteen virransyöttöä ei saa järjestää ulkoisen kytkentälaitteen, kuten ajastimen, kautta, eikä laitetta saa kytkeä virtapiiriin, jonka virta kytkeytyy säännöllisesti päälle ja pois päältä.

Arvoisa Asiakas,

Haluamme kiittää sinua siitä, että olet valinnut CANDYn induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin.

Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten.

Johdanto

induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille.

Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma.

Toiminta

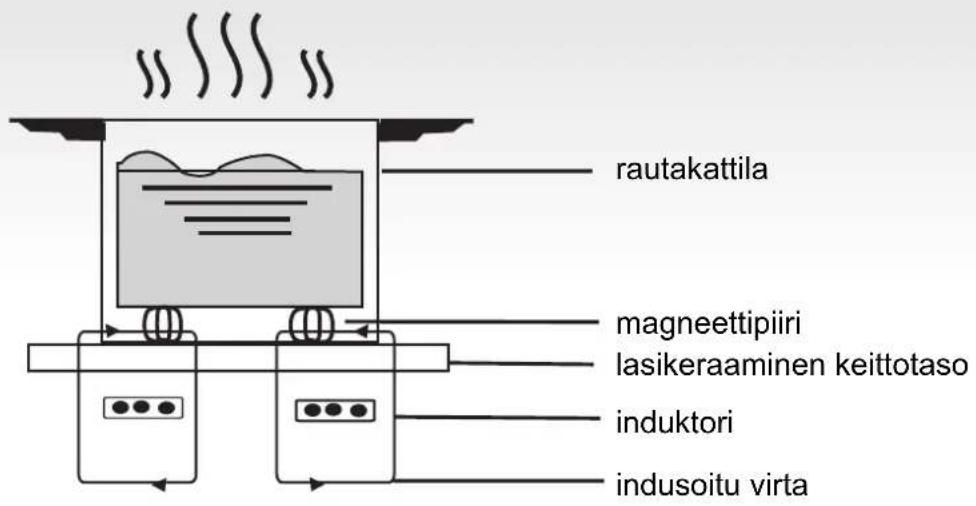

Induktiokeittotaso koostuu sähkökierukasta, rautamagneetlisesta laatasta ja ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä.

Turvallisuus

Olemme suunnitelleet tämän keittotason kotitalouskäyttöön.

Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia.

Ylikuumenemissuoja

Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammu automaattisesti.

Ilmoitus keittolevyllä olevista esineistä

Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan.

Jälkilämmön hälytys

Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain "H" varoittaa koskemasta keittotasoon.

Suoja automaattisammutuksella

Automaattisammutus on yksi induktiokeittotason suojatoimista.

Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta:

Tehotaso	Aika, jonka jälkeen keittoalue sammuu automaattisesti
1-3	8
4-6	4
7-9	2

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu.

Huomio

Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa.

Asennus

Asennuksen suoritus

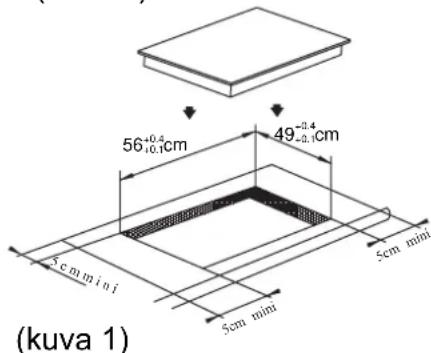

1. Tee reikä huonekalun pintaan kuvassa annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1).

1. Varmista aina, että induktiokeittotaso on lujasti kiinni tukitasossa ja hyvin tuuletettu (kuva 2).

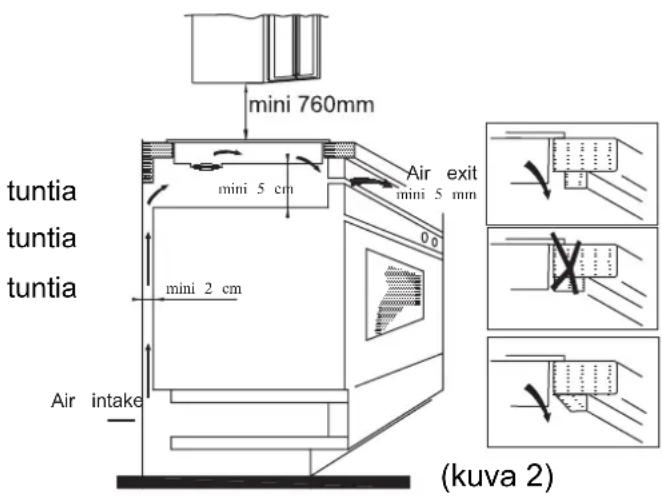

Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

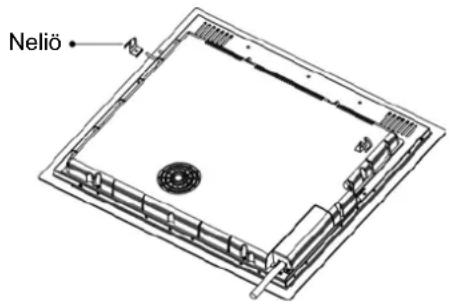

1. Asetettuasi keittotason, kiinnitä se tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan.

Varotoimenpiteet

(1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse.
(2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle.
(3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö.
(4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä.
(5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi.

4. Sähkökytkennät

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3:

Jännite ja taajuus	Sähkökytkentä
400V 2-N50/60Hz	1L1Musta	2L2Ruskea H	3N	5Keltainen/Vihreä
220- 240V50/60Hz	1LMusta ja ruskea		3N	5Keltainen/Vihreä

Varmista, että sähkölaitteisto on varustettu tehokkaalla maattokytkennällä säädösten ja määräysten mukaan. Maadoitus on pakollista.

Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä.

Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen.

Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm.

Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta. Kaapeli ei saa taittaa tai litistää.

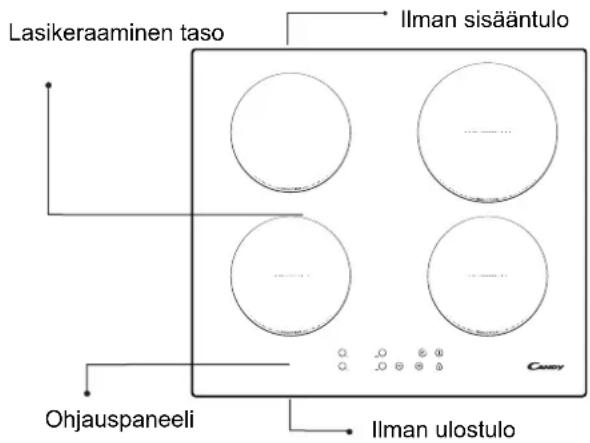

Induktiokeittotason kuvaus

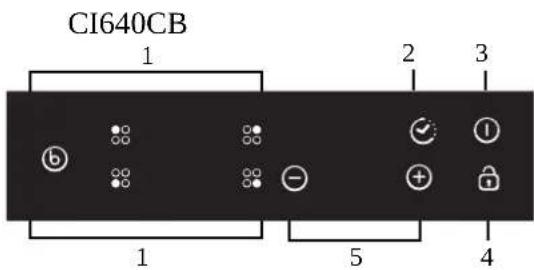

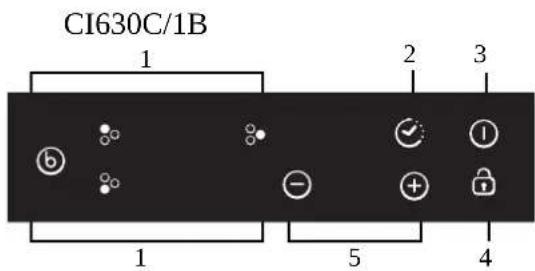

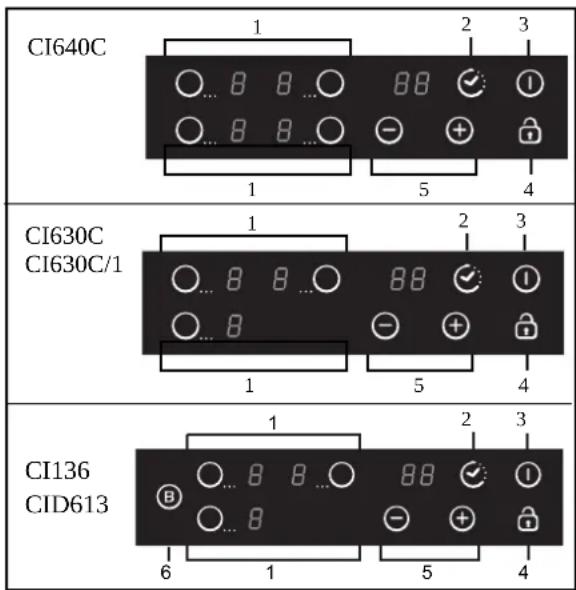

Ohjauspaneelin kaavio

1. Lämmitettävän alueen valintapainike 2. Ajastin
2. ON/OFF 4. Turvalukituksen painike
3. Tehon säätö 6. Boost

Käyttöohjeet

Valmistelut ennen käyttöä:

Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle

Toimintaohjeet

Painikkeen "ON/OFF" painamisen jälkeen kaikki valodiodit näyttävät merkkiä "-". Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita "+" tai "-" -", näytössä näkyy standardiasetuksena 5. Säädä painikkeilla "+" tai "-" haluttu tehotaso. Painamalla yhtä aikaa painikkeita "+" ja "-" -", aikaisemmat asetukset nollataan ja keittotason alue sammuu.

Katso taulukosta sivulla 55 keittotason eri alueiden tehot.

Huomio: painettuasi painiketta "ON/OFF", induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä 1 minuuttiin.

AJASTIN-toiminto (TIMER)

Painamalla TIMER-painiketta, valodiodi vilkkuu näytössä ja ajan säätäminen on mahdollista. Painikkeilla "+" tai "-" voidaan aika säätää välillä 1 – 99 minuuttia. Painamalla painiketta "+" asetus kasvaa 1

minuutin kerrallaan; painamalla painiketta "-" asetus pienenee 1 minuutin kerrallaan. Kun asetettava aika ylittää 99 minuuttia, ajastin menee nollaan automaattisesti. Painamalla yhtä aikaa painikkeita "+" ja "-" näyttö palaa 0:aan.

Vahvista ajastintoiminto (TIMER)

1. Valitse etukäteen valitun keittoalueen teho, paina painiketta "timer" ja aseta aika.
2. Kun ajastin on vilkkunut noin 5 sekuntia, asetettu aika vahvistetaan automaattisesti.
3. Ajan asetuksen jälkeen, paina "TIMER" varmistaaksesi halutun asetuksen.

Ajastintoiminnon peruutus (TIMER)

Paina painiketta "timer" 5 sekuntia peruuttaaksesi edellä asetetun toiminnon.

Näytössä näkyy 0.

Turvatoiminto

lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella.

Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli "Lo" ja kaikki muut toiminnot ovat poissa päältä.

Lukituksen avaaminen

Pidä lukituslaitteen (Interlock) painiketta painettuna 2 sekunnin ajan.

BOOST-toiminto (pikalämmitys)

Keittämisen nopeuttamiseksi, paina painiketta "BOOST" valittuasi keittoalueen. Näytössä näkyy "P".

Huomio:

1. BOOST-toiminto kestää korkeintaan 5 minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin.
2. BOOST-toiminto on saatavissa ainoastaan keittotason oikealle taka-alueelle.(CI136).

"BOOST"-toiminnon peruutus

Valitse alue, jossa BOOST-toiminto on toiminnassa ja paina painiketta BOOST peruuttaaksesi tämän asetuksen. Taso palautuu aikaisemmin valittuun tehoon. Jos painetaan painiketta "-" BOOST- toiminnon aikana, palautuu tehotaso 9.

Keittoalueiden maksimiteho

Keittoalue	Maksimi Teho (VV)
	CI640C	CI640CB	CI630C	CI630C/1	CI630C/1B	CI136/CID613
1	1400	1200/1500	1400	1400	1200/1500	1400
2	2000	1500/2200	2000	2000	1500/2200	2000
3	2000	1500/2200	2200	3000	2500/3 3 00	3000/3600(B)
4	1400	1200/1500	----	----	----

Annetut tehot voivat vaihdella kattilan valmistusmateriaalin ja mittojen mukaan.

Kattiloiden valinta

paistettuja ruokia varten

teräskattila

valurautakasari

valurautapannu
valurautapaistinpannu

emaloitu teräskeitin

emalikattila

valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla. Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista:
   Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli "U", kattila ei sovi induktiokeittotasolle.

2. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva käytettäväksi induktiokeittotasolla.

HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion.

Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm.

Puhdistus ja huolto

Keittotason pinta on puhdistettava seuraavalla tavalla:

Likatyyppi Miten puhdistetaan Puhdistukseen käytettävä		väline
vähän likainen kuumalla vedellä, kuivaa sen jälkeen sieni
erittäin likainen kuumalla vedellä ja kuivaa sittenlasikeramiikalle tarkoitetulla hankaussienellä.		lasikeramiikalle tarkoitettu erikoissieni
pinttynyt lika Kaadavaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta.		lasikeramiikalle tarkoitettu tarrapaperi
sulanut sokeri, muovi tai alumiinipoistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta).		lasikeramiikalle tarkoitettu tarrapaperi

Huomio: kytke kodinkone irti ennen puhdistamista.

Vikailmoitus ja tarkistus

Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit:

Ongelma Mahdolliset syyt ratkaisu
F0/F1/F2 vika tuulettimessa ota yhteyttä myyjään
F3-F8 lämpötila-anturissa vika ota yhteyttä myyjään
E1/E2 normaalista poikkeava sähköjännite		tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle.
E3/E4 normaalista poikkeava lämpötila tarkista kattila
E5/E6 riittämätön lämmön säteily		sytytä laite uudestaan sen jälkeen kun se on jäähtynyt

Tämä on luettelo yleisimmistä vioista.

Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa.

ASIAKASPALVELU

Ennen tekniseen tukeen soittamista

Jos laite ei toimi suosittelemme:

—tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan;
—tarkistamaan yllä annetun taulukon yleisimmistä vioista.

Jos vian syytä ei löydy:

sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus

Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista.

Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.

HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen.

Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2012/19/EC mukaan.

Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla.

Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö ja elektronisten laitteiden kierrätyskeskukseen.

Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.
