KÄYTTÖOHJE D76M55N0 NEFF

Ympäristöystävällinen jätteenpoisto 20

Turvallisuusohjeet ....20

Toimintatavat.... 22

Toiminta hormiliitäntäisenä.... 22

Toiminta huoneilmaan palauttavana.... 22

Käyttö....22

Suodattimien kiinnitys ja irrotus ....23

Puhdistus ja hoito....23

Lamppujen vaihto 24

ASENNUSOHJE.... 25

Asennusohje 25

Turvallisuutta koskevia vihjeitä 25

Asennus....26

Putkien mitat.... 26

Seinän tarkastus 26

Asennuksen alkuvalmistelut 26

Asennus.... 26

Hormisuojuksen asennus.... 28

KÄYTTÖOHJE

Lisätietoja tuotteista, varusteista, varaosista ja palveluista löydät Internetistä: www.neff-international.com ja Online-Shopista:

www.neff-eshop.com

Kaikkien maiden yhteystiedot löydät oheisesta huoltoliikeluettelosta.

Korjaustilaus ja neuvonta häiriötilanteissa

FIN 020 751 0700

Luota valmistajan asiantuntemukseen. Siten varmistat, että korjauksen tekee koulutettu huoltoteknikko, joka käyttää alkuperäisiä varaosia.

Ympäristöystävällinen jätteenpoisto

Laite vastaa tyypimerkinnältään EU:n sähkö- ja elektroniikkalaiteromusta antamaa direktiiviä 2002/96/EY (WEEE - waste electrical an electronic equipment). Direktiivi antaa puitemääräykset koko EU-aluetta koskevalle laiteromun keräykselle, käsittelylle ja hyödyntämiselle.

⚠ Turvallisuusohjeet

Yleiset ohjeet

Noudata käyttöohjeessa annettuja ohjeita, erityisesti turvallisuusohjeita. Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Säilytä ohjekirja hyvin, jotta laitteen mahdollinen uusi omistaja voi tutustua ohjeisiin.

Liesituuletin on tarkoitettu ainoastaan kotitalouskäyttöön. Valmistaja ei vastaa vahingoista, jotka aiheutuvat asiattomasta tai virheellisestä käytöstä.

Tukehtumisvaara!

Pakkausmateriaali voi väärinkäytettynä aiheuttaa tukehtumisen. Älä anna lasten leikkiä pakkausmateriaalilla.

Poista liesituuletin pakkauksesta ja tarkista, ettei se ole vaurioitunut matkalla. Älä asenna tuuletinta, jos siinä on kuljetusvaurioita.

Ohjekirja on tarkoitettu eri laitemalleille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.

Aikuiset ja lapset eivät saa käyttää laitetta ilman valvontaa, jos he eivät pysty siihen fyysisesti tai henkisesti tai jos heillä ei ole tietoa ja kokemusta laitteen oikeasta ja turvallisesta käytöstä.

Älä anna lasten leikkiä liesituulettimella!

Jos sinulla on kysyttävää tai mahdollisissa häiriötapauksissa, soita huoltopalveluun (katso huoltoliikkeiden luettelo).

Kun soitat huoltoon, muista ilmoittaa seuraavat numerot:

E-Nr. FD

Numerot löytyvät liesituulettimen sisäpuolelle kiinnitetystä tyyppikilvestä (irrota ensin metalliset rasvasuodattimet).

Merkitse numerot edellä olevaan ruutuun, jotta löydät ne tarvittaessa nopeasti.

Asennus

Hengenvaara, myrkytysvaara!

Takaisin virtaavien poistoilmakaasujen johdosta. Laitetta ei saa käyttää poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa, jos ei ole huolehdittu riittävästä tuloilmasta.

Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos.

Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa - tämä on korvattava riittävällä tuloilmalla - muutoin syntyy alipaine. Myrkylliset kaasut imeytyisivät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

■ Siksi on huolehdittava aina riittävästä tuloilmasta.
■ Seinään asennettu tuloilma-/poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.

Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitsevan alipaineen saa olla korkampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai muista teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa.

Tuulettimen asentamista sunniteltaessa on kysyttävä neuvoa aluenuohoojalta, hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.

Mikäli tuuletinta käytetään vain kiertoilmakäytössä, on käyttö mahdollista ilman rajoituksia.

Palovaara!

kipinöinnin johdosta. Liesituulettimen saa asentaa kiinteillä polttoaineilla toimivien (esim. puu- tai hiililämmitteisten) liesien yläpuolelle vain, kun liesi on varustettu suljetulla kiinteällä kannella.

Huomio!

Kun liesituulettimen ja korkean kaapin välillä on liian vähän tilaa, väliin kerääntyvä kuumuus saattaa aiheuttaa vaurioita. Asenna tuuletin niin, että vain sen toisella puolella on korkea kaappi tai seinä. Tuulettimen ja seinän tai korkean kaapin välillä tulee olla tilaa vähintään 50 mm.

Ilmoitettuja turvaetäisyyksiä tulee noudattaa. Noudata myös keittotason tai lieden mukana tulevia ohjeita. Kun liesituuletin asennetaan kaasu- ja sähkökeittotason yläpuolelle, noudata suurinta ilmoitettua etäisyyttä.

Liesituulettimen tulee olla vähintään lieden levyinen.

Asennettaessa tulee noudattaa voimassa olevia rakennusmääräyksiä ja paikallisen sähkö- ja kaasulaitoksen määräyksiä.

Sähköiskun vaara!

liitäntäjohdon ollessa viallinen. Varo ettei liitäntäjohto taivu jyrkälle mutkalle tai jää puristuksiin asennuksen aikana.

Palovaara, loukkaantumisvaara!

liitäntäjohdon ollessa viallinen. Viallisen liitäntäjohdon saa vaihtaa vain valtuutettu sähköasentaja.

Loukkaantumisen vaara!

Johtuen terävistä reunoista laitetta asennettaessa. Asennettaessa käytettävä suojakäsineitä.

Loukkaantumisvaara!

Varo, että laite ei pääse putoamaan. Kiinnitä kaikki varmuusruuvit ja suojatulpat kunnolla paikoilleen.

Käyttö

Palovamman vaara!

kuuman laitteen johdosta keittotason tai lieden ollessa toiminnassa. Pidä lapset poissa liesituulettimen läheltä ja käytä tuuletinta vain ohjeiden mukaisesti.

Loukkaantumisvaara, vahingonvaara!

laitteen päälle asetettujen esineiden johdosta. Älä aseta mitään esineitä liesituulettimen päälle.

Palovaara, palovamman vaara!

kun liesituuletin on asennettu kaasulieden yläpuolelle eikä liekin päällä ole keittoastiaa. Käytä kaasulla toimivilla keittoalueilla aina sopivankokoisia kattiloita tai pannuja. Säädä liekki niin, ettei se ulotu keittoastian yläpuolelle.

Palovamman vaara, vaurioiden vaara!

useamman kaasulla toimivan keittoalueen ollessa samanaikaisesti toiminnassa. Älä käytä kahta kaasulla toimivaa keittoaluetta isolla liekillä samanaikaisesti pidempään kuin 15 minuuttia. Liesituulettimen runko tulee hyvin kuumaksi liekkien vaikutuksesta.

Muista: Suurtehopoltin (yli 5 kW), esim. wokki, vastaa kahden kaasupolttimen tehoa.

Palovaara!

■ Metalliseen rasvasuodattimeen kerääntynyt rasva voi syttyä tuleen. Älä pidä avotulta liesituulettimen alla (esim. älä liekitä ruokia). Älä käynnistä tuuletinta, jos metalliset rasvasuodattimet eivät ole paikoillaan. Puhdista rasvasuodattimet säännöllisesti.
Ylikuumentuneet rasvat ja öljyt syttyvät helposti palamaan. Tarkkaile jatkuvasti rasvoja ja öljyjä niitä kuumennettaessa. Älä sammuta paloa vedellä, vaan tukahduta se aina sammutuspeitteellä, peitolla tai lautasella.

Huomio!

Syöpymisen aiheuttama vioittumisen vaara. Käynnistä laite aina ruokaa laittaessasi, siten estät kondenssiveden kerääntymisen laitteeseen. Kondenssivesi voi aiheuttaa syöpymistä.

Loukkaantumisvaara!

riskiluokan 1 LED-valaisinten johdosta. Älä katso suoraan LEDvaloon yli 100 sekuntia kauempaa.

Puhdistus ja hoito

Palovamman vaara, sähköiskun vaara!

joka voi aiheutua laitteesta. Anna liesituulettimen aina jäähtyä ennen puhdistamista tai huoltamista. Irrota sulake tai kytke sitä vastaava automaattisulake pois päältä tai irrota pistotulppa pistorasiasta.

Huomio!

■ Vioittumisen vaara sähköosiin tunkeutuvan kosteuden johdosta. Älä puhdista säätölaitteita koskaan märällä rievulla.
■ Ulkopintojen vioittuminen vääränlaisen puhdistuksen johdosta. Puhdista jaloteräspinnat vain hiontasuunnassa. Säätölaitteiden puhdistamiseen ei saa käyttää jaloteräksen puhdistusaineita.
■ Ulkopintojen vioittuminen vahvojen ja hankaavien puhdistusaineiden johdosta. Älä koskaan käytä vahvoja ja hankaavia puhdistusaineita.

Huolto ja korjaus

Palovaara, loukkaantumisvaara!

ammattitaidottomasti tehtyjen korjausten johdosta. Irrota sulake tai kytke sitä vastaava automaattisulake pois päältä tai irrota pistotulppa pistorasiasta. Korjaukset saa suorittaa vain valtuutettu sähköasentaja.

Loukkaantumisvaara!

laitteen toimintahäiriön tai vioittumisen johdosta. Irrota sulake tai kytke sitä vastaava automaattisulake pois päältä tai irrota pistotulppa pistorasiasta ja soita huoltoon.

Palovaara, loukkaantumisvaara!

liitäntäjohdon ollessa viallinen. Viallisen liitäntäjohdon saa vaihtaa vain valtuutettu sähköasentaja.

Palovamman vaara, sähköiskun vaara!

viallisten lamppujen johdosta. Irrota sulake tai kytke sitä vastaava automaattisulake pois päältä tai irrota pistotulppa pistorasiasta. Vaihda vialliset lamput heti (annan lamppujen ensin jäähtyä). Näin estät muiden lamppujen ylikuormittumisen.

Toimintatavat

Liesituuletinta voi käyttää hormiin liitettynä tai kiertoilmatoimintaisena eli huoneilmaan palauttavana.

Toiminta hormiliitäntäisenä

Liesituulettimen imemä ilma johdetaan rasvasuodattimien puhdistamana hormijärjestelmän kautta ulkoilmaan.

Huomautus: Poistoilmaa ei saa johtaa toiminnassa olevaan savukanavaan tai ilmanvaihtohormiin eikä hormiin, joka on tarkoitettu tulisijoen sijoitushuoneiden ilmanvaihtoon.

Mikäli poistoilma johdetaan savukanavaan tai ilmanvaihtohormiin, joka ei ole käytössä, on siihen saatava lupa paikalliselta nuohoojalta.

■ Jos poistoilma johdetaan ulos ulkoseinän läpi, tulee käyttää teleskooppiliitosta.

Toiminta huoneilmaan palauttavana

Liesituulettimen imemä ilma palautetaan rasvasuodattimien ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.

Huomautus: Kun liesituuletin on huoneilmaan palauttava, tulee aktiivihilisuodattimen olla asennettuna, jotta keittiöön ei jää hajuja ja käryjä. Katso tuotetiedoista mitä mahdollisuuksia on käyttää liesituuletinta huoneilmaan palauttavana tai kysy neuvoja alan liikkeestä. Tarpeellisia lisävarusteita saat kodinkonellikkeestä tai huoltopalvelusta. Lisävarusteiden numerot löytyvät käyttöohjeen lopusta.

Käyttö

Ohjekirja on tarkoitettu eri laitemalleille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.

Huomautus: Käynnistä liesituuletin, ennen kuin aloitat ruoanvalmistuksen, ja kytke se pois toiminnasta vasta muutaman minuutin kuluttua lopetettuasi ruoanvalmistuksen. Näin keittiöhöyry poistuu tehokkaasti.

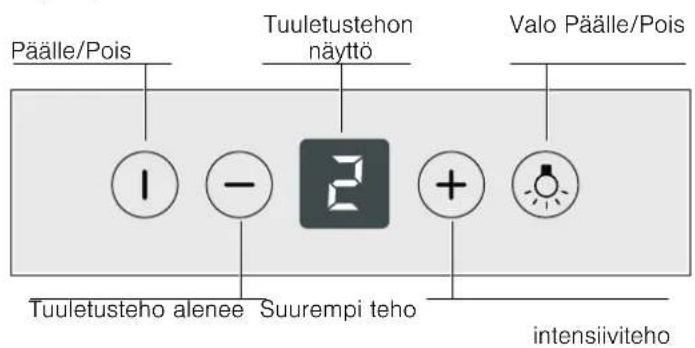

Ohjauspaneeli vaihtoehto 1

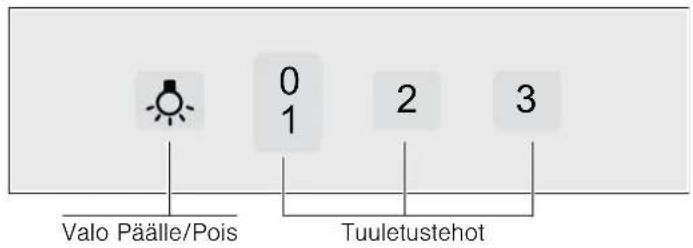

Ohjauspaneeli vaihtoehto 2

Tuulettimen käynnistys: Vaihtoehto 1

Paina virtakytkintä.

Valitse suurempi tuuletusteho painikkeella + tai pienempi tuuletusteho painikkeella -.

Intensiiviteho

Kun käryjä ja keittiöhöyryä on runsaasti, voit käynnistää intensiivitehon.

Paina painiketta + niin monta kertaa, kunnes näyttö P / b tulee näkyviin.

Käyttöaika on rajallinen. Liesituuletin kytkeytyy automaattisesti takaisin alhaisemmalle tuuletusteholle. Voit kytkeä toiminnon pois päältä käsin milloin tahansa.

Jälkikäyntitoiminto

Paina painiketta — niin monta kertaa, kunnes näyttö L tulee näkyviin. Käyttöaika on rajallinen. Laite toimii 10 minuuttia tuuletusteholla 1 ja kytkeytyy sitten automaattisesti pois päältä.

Tuulettimen käynnistys: Vaihtoehto 2

Painikkeilla 1, 2 ja 3 voit valita suuremman tai pienemmän tuuletustehon.

Valo

Voit kytkeä valon päälle tai pois päältä milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Suodattimien kiinnitys ja irrotus

Palovamman vaara, sähköiskun vaara!

joka voi aiheutua laitteesta. Anna liesituulettimen aina jäähtyä ennen puhdistamista tai huoltamista. Irrota sulake tai kytke sitä vastaava automaattisulake pois päältä tai irrota pistotulppa pistorasiasta.

Metallisten rasvasuodattimien irrotus

1. Avaa lukitus ja käännä rasvasuodatin alas.

Pidä samalla toisella kädellä kiinni rasvasuodattimen pohjasta.

1. Irrota rasvasuodatin pidikkeestä.

Malli, jossa on reunaimu

1. Vedä rasvasuodatin alaspäin.

Pidä samalla toisella kädellä kiinni rasvasuodattimen pohjasta.

1. Irrota rasvasuodatin pidikkeestä.

Huomautuksia

■ Rasvaa saattaa kerääntyä rasvasuodattimen pohjalle.

- Varo kallistamasta rasvasuodatinta. Vältyt rasvan tippumiselta.

Metallisten rasvasuodattimien kiinnitys

1. Asenna metallisuodatin paikoilleen.

Pidä samalla toisella kädellä kiinni rasvasuodattimen pohjasta.

1. Käännä metallisuodatin ylös ja napsauta lukitsin kiinni.

Puhdistus ja hoito

Palovamman vaara, sähköiskun vaara!

joka voi aiheutua laitteesta. Anna liesituulettimen aina jäähtyä ennen puhdistamista tai huoltamista. Irrota sulake tai kytke sitä vastaava automaattisulake pois päältä tai irrota pistotulppa pistorasiasta.

Huomio!

■ Vioittumisen vaara sähköosiin tunkeutuvan kosteuden johdosta. Älä puhdista säätölaitteita koskaan märällä rievulla.

■ Ulkopintojen vioittuminen vääränlaisen puhdistuksen johdosta. Puhdista jaloteräspinnat vain hiontasuunnassa. Säätõlaitteiden puhdistamiseen ei saa käyttää jaloteräksen puhdistusaineita.

■ Ulkopintojen vioittuminen vahvojen ja hankaavien puhdistusaineiden johdosta. Älä koskaan käytä vahvoja ja hankaavia puhdistusaineita.

Liesituulettimen pintojen puhdistaminen

Voit tilata liesituulettimelle sopivia puhdistus- ja hoitoaineita kuluttajapalvelusta puhelimitse (katso yhteystiedot käyttöohjeen alusta).

Huomautus: Liesituulettimen pinta ja ohjauspaneeli naarmuuntuvat helposti. Huomioi oheisessa huoltovihkossa olevat takuumääräykset ja noudata seuraavia puhdistusohjeita:

Puhdista liesituulettimen pinnat pehmeällä ja kostealla liinalla, käsinpesuun tarkoitetulla astianpesuaineella tai miedolla ikkunanpesuaineella. Liota kuivunut lika pois kostealla liinalla. Älä hankaa!

- Älä käytä puhdistamiseen kuivia liinoja, naarmuttavia sieniä, hankaavia menetelmiä ja hiekka-, sooda-, happo-, kloridipitoisia tai muita syövyttäviä puhdistusaineita.

■ Puhdista teräspinnat hiontajälkien suuntaan.

- Älä puhdista ohjauspaneelin painikkeita ja näyttöä ruostumattomalle teräkselle tarkoitetulla puhdistusaineella tai kostealla liinalla.

Metallisten rasvasuodattimien puhdistaminen

Metalliset rasvasuodattimet keräävät keittiöhöyryn rasvan. Puhdista normaalikäytössä (päivittäin 1–2 tuntia) metalliset rasvasuodattimet kolmen kuukauden välein.

Huomautuksia

• Älä käytä voimakkaita, happamia tai emäksisiä pesuaineita.
  ■ Kun puhdistat metalliset rasvasuodattimet, muista puhdistaa kostealla liinalla myös rasvasuodattimien pidike laitteessa.
  ■ Voit pestä metalliset rasvasuodattimet astianpesukoneessa tai käsin.

Astianpesukoneessa:

Huomautus: Suodattimien väri saattaa vähän muuttua, kun peset ne astianpesukoneessa. Se ei kuitenkaan vaikuta rasvasuodattimien toimintaan.

• Älä pese erittäin rasvaisia metallisia rasvasuodattimia yhdessä astioiden kanssa.
• Aseta rasvasuodattimet väljästi astianpesukoneeseen. Suodattimet eivät saa jäädä puristuksiin.

Käsin:

Huomautus: Jos lika on pinttynyttä, käytä rasvaa irrottavaa erikoispuhdistusainetta. Voit tilata tuotetta huoltopalvelusta.

■ Liota rasvasuodattimia kuumassa pesuliuoksessa.
■ Harjaa ne sitten puhtaaksi ja huuhtele huolellisesti.
■ Anna rasvasuodattimien valua kuivaksi.

Lamppujen vaihto

Palovamman vaara, sähköiskun vaara!

viallisten lamppujen johdosta. Irrota sulake tai kytke sitä vastaava automaattisulake pois päältä tai irrota pistotulppa pistorasiasta. Vaihda vialliset lamput heti (annan lamppujen ensin jäähtyä). Näin estät muiden lamppujen ylikuormittumisen.

Tärkeää! Käytä vain tyypiltään ja teholtaan samanlaisia lamppuja (katso tiedot lampun kannasta tai liesituulettimen typpikilvestä) – irrota ensin metalliset rasvasuodattimet.

Halogeenilamppujen vaihto

Huomautus: Kun kiinnität halogeenilamppuja, älä koske lampun lasikupuun. Käytä lamppuja kiinnitettäessä apuna puhdasta liinaa.

1. Poista varovasti lampunrengas tarkoitukseen sopivalla työkalulla.
2. Irrota lamppu ja vaihda sen tilalle samantyppinen lamppu.

1. Kiinnitä lampun suojus paikalleen.

2. Laita pistotulppa pistorasiaan tai kiinnitä sulake tai kytke sitä vastaava automaattisulake päälle.

Hehkulamppujen vaihto

1. Nosta vähän lampun suojusta ja työnnä se liesituulettimen ulkoreunaan.
2. Irrota lamppu ja vaihda sen tilalle samantyyppinen lamppu.

1. Kiinnitä lampun suojus paikalleen.

2. Laita pistotulppa pistorasiaan tai kiinnitä sulake tai kytke sitä vastaava automaattisulake päälle.

LED-valaisimet

Vialliset LED-valaisimet saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaavat asennusoikeudet omaava henkilö (sähköasentaja).

Loukkaantumisvaara!

riskiluokan 1 LED-valaisinten johdosta. Älä katso suoraan LED-valoon yli 100 sekuntia kauempaa.

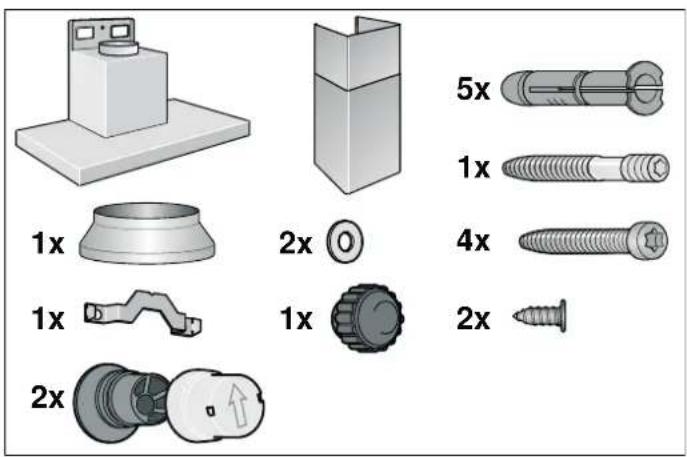

ASENNUSOHJE

■ Liesituuletin asennetaan seinään.
■ Jos tarvitaan lisävarusteita (esim. kun tuuletin on huoneilmaan palauttava), noudata niiden mukana tulevia asennusohjeita.
■ Liesituulettimen pinnat vahingoittuvat helposti. Varo vahingoittamasta arkoja pintoja.

Turvallisuutta koskevia vihjeitä

Hengenvaara, myrkytysvaara!

Takaisin virtaavien poistoilmakaasujen johdosta. Laitetta ei saa käyttää poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan kanssa, jos ei ole huolehdittu riittävästä tuloilmasta.

Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin, vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos.

Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa - tämä on korvattava riittävällä tuloilmalla - muutoin syntyy alipaine. Myrkylliset kaasut imeytyisivät takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

■ Siksi on huolehdittava aina riittävästä tuloilmasta.
Seinään asennettu tuloilma-/poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.

Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitsevan alipaineen saa olla korkampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai muista teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa.

Tuulettimen asentamista sunniteltaessa on kysyttävä neuvoa aluenuhoojalta, hän pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.

Mikäli tuuletinta käytetään vain kiertoilmakäytössä, on käyttö mahdollista ilman rajoituksia.

⚠️ Palovaara!

kipinöinnin johdosta. Liesituulettimen saa asentaa kiinteillä polttoaineilla toimivien (esim. puu- tai hiililämmitteisten) liesien yläpuolelle vain, kun liesi on varustettu suljetulla kiinteällä kannella.

Asennettaessa tulee noudattaa voimassa olevia rakennusmääräyksiä ja paikallisen sähkö- ja kaasulaitoksen määräyksiä.

⚠️ Sähköiskun vaara!

liitäntäjohdon ollessa viallinen. Varo ettei liitäntäjohto taivu jyrkälle mutkalle tai jää puristuksiin asennuksen aikana.

⚠ Loukkaantumisen vaara!

Johtuen terävistä reunoista laitetta asennettaessa. Asennettaessa käytettävä suojakäsineitä.

⚠️ Loukkaantumisvaara!

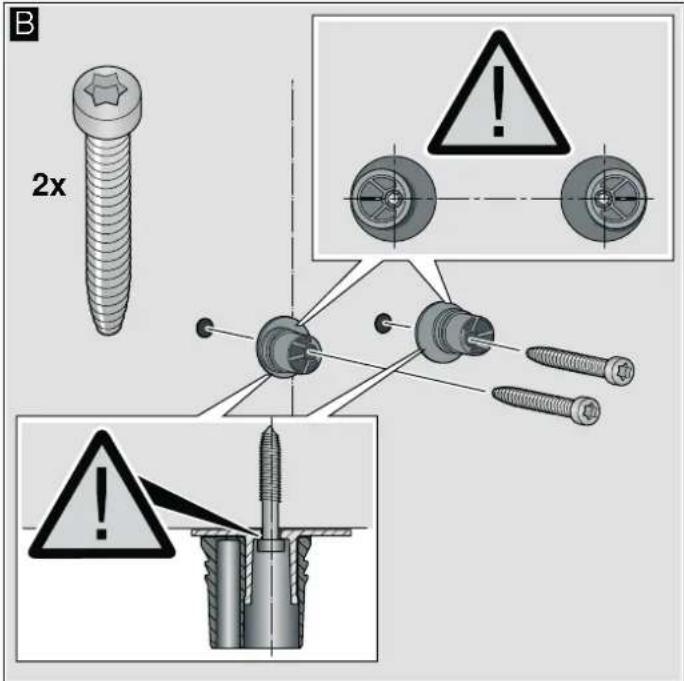

Varo, että laite ei pääse putoamaan. Kiinnitä kaikki varmuusruuvit ja suojatulpat kunnolla paikoilleen.

Asennus

Putkien mitat

Huomautus: Laitteen valmistaja ei vastaa putkia koskevista valituksista.

■ Laitteen teho on parhaimmillaan, kun asennetaan lyhyt, suora, halkaisijaltaan mahdollisimman suuri poistoilmaputki.
■ Poistoilman virtaus on parhaimmillaan ja äänitaso alhaisimmillaan, jos vältetään käyttämästä pitkiä, rosoisia poistoilmaputkia, kaariputkia tai halkaisijaltaan pienempiä kuin 150 mm putkia.
■ Poistoilman johtamiseen käytettyjen putkien ja letkujen on oltava palamattomasta materiaalista.

Pyöroputket

Suositus putkien sisähalkaisijaksi on 150 mm, vähintää kuitenkin 120 mm.

Laakeat kanavat

Sisäpoikkileikkauksen on vastattava pyöröputkien halkaisijaa,

∅ 150 mm n. 177 cm²

∅ 120 mm n. 113 cm²

■ Laakeissa kanavissa ei saisi olla jyrkkiä kääntöjä.
Käytä tiivistysnauhaa jos putkien halkaisijat on kooltaan poikkeavia..

Seinän tarkastus

■ Seinän tulee olla tasainen ja pystysuora sekä kestää tuulettimen paino.
■ Varmista, että porattujen reikien syvyys vastaa ruuvien pituutta ja että kiinnitystulpat on kiinnitetty kunnolla.
- Oheiset ruuvit ja tulpat on tarkoitettu massiiviselle tiiliseinälle. Jos rakenne on muuta materiaalia (esim. Rigips-levy, kevytbetoni, Poroton-kennotiili), käytä siihen sopivia kiinnitystarvikkeita.
■ Liesituulettimen maksimi paino on 40 kg.

Asennuksen alkuvalmistelut

1. Merkitse seinään pystysuora keskiviiva katosta liesituulettimen alareunaan.
2. Merkitse ruuvien paikat ja kiinnitysalueen ääriviivat.
3. Poraa kiinnittimiä varten viisi reikää (∅ 8 mm ja syvyys 80 mm) ja paina tulpat reikiin niin, että ne ovat samassa linjassa seinän kanssa.

Asennus

1. Kiinnitä hormisuojuksen kulmarauta ruuveilla. A

1. Kiinnitä liesituulettimen kannattimet käsikireydelle, max. 3 N m B

1. Kierrä kierrepulttia sen verran sisäänpäin, että sen kanta on 5–9 mm seinän ulkopuolella.

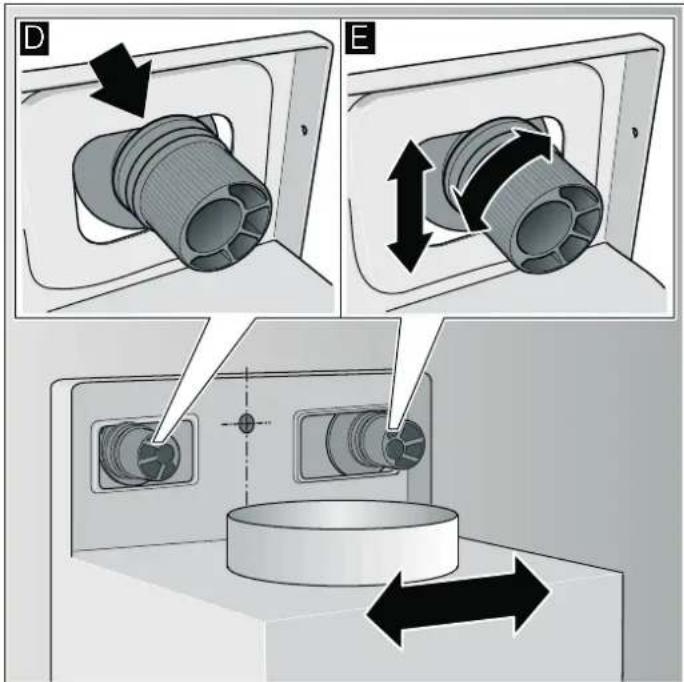

Liesituulettimen ripustaminen paikalleen ja suoristaminen

1. Irrota suojakalvo ensin tuulettimen takaa ja asennuksen jälkeen kokonaan.
2. Ripusta tuuletin paikalleen niin, että se lukittuu kunnolla kannattimiin. D
3. Suorista tuuletin vaakatasossa kääntämällä kannattimia. Voit tarvittaessa siirtää tuuletinta oikealle tai vasemmalle.

Liesituulettimen kiinnitys

1. Paina suojatulpat paikoilleen kannattimiin nuoli ylöspäin niin, että ne napsahtavat kiinni. F
   2.Kiristä mutteri kiinni aluslevyn kanssa. G

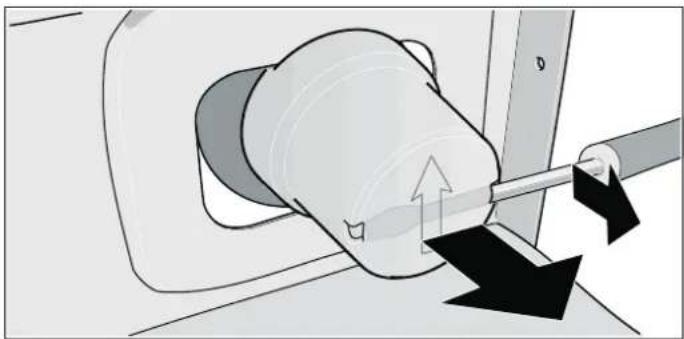

Suojatulppien irrottaminen

Jos suojatulpat on poistettava, irrota ne uraruuvitaltalla.

Huomautus: Jos hormiputki on alumiinia, varmista ennen asennusta että liitäntäalue on sileä.

Poistoilmaputki ∅ 150 mm (suosituskoko)

Kiinnitä poistoilmaputki suoraan asennuskaulukseen ja tiivistä.

Poistoilmaputki ∅ 120 mm

1. Kiinnitä supistuskappale suoraan asennuskaulukseen.
2. Kiinnitä poistoilmaputki supistuskappaleeseen.
3. Tiivistä molemmat liitoskohdat sopivaa menetelmää käyttäen.

Sähköliitäntä

Sähköiskun vaara!

liitäntäjohdon ollessa viallinen. Varo ettei liitäntäjohto taivu jyrkälle mutkalle tai jää puristuksiin asennuksen aikana.

Liitäntätiedot löytyvät liesituulettimen sisäpuolelle kiinnitetystä tyyppikilvestä, irrota ensin metalliset rasvasuodattimet.

Liitäntäjohdon pituus: n. 1,30 m

Laite on radiohäiriösuojattu EY-määräysten mukaisesti.

Laitteen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan.

Kiinnitä suojakosketinpistorasia mikäli mahdollista heti hormisuojuksen taakse.

■ Suojakosketinpistorasia tulee liittää sähköverkoon oman virtapiirin kautta.
Jos suojakosketinpistorasiaan ei laitteen asennuksen jälkeen enää pääse käsiksi, tulee asennuspaikka suojata riittävän tehokkaalla johdonsuojakatkaisijalla tai sulakkeella kuten puolikiinteässä sähköliitännässä.

Kun liitäntä on puolikiinteä, tulee asennuspaikka suojata riittävän tehokkaalla johdonsuojakatkaisijalla tai sulakkeella. Puolikiinteän liitännän saa tehdä vain sähköasentaja.

Hormisuojuksen asennus

Loukkaantumisen vaara!

Johtuen terävistä reunoista laitetta asennettaessa. Asennettaessa käytettävä suojakäsineitä.

1. Irrota hormisuojukset toisistaan poistamalla tarranauha.

2. Irrota suojakalvot molemmista hormisuojuksista.

3. Työnnä hormisuojukset sisäkkäin.

Huomautuksia

• Varo ettei pinta naarmuunnu, aseta paperia suojaksi ulomman hormisuojuksen reunan päälle.

• Sisemmän hormisuojuksen ilmanvaihtoaukot alas.

• Aseta hormisuojukset paikoilleen liesituulettimeen.

• Työnnä sisempi hormisuojus ylöspäin ja ripusta se kulmarautojen varaan vasemmalla ja oikealla puolella. A

• Paina hormisuojusta alaspäin, niin että se napsahtaa kiinni. B
• Kiinnitä hormisuojus kahdella ruuvilla sivusta kiinni kulmarautaan. C
