WD5470 - Pyykinpesukone UPO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pesukone
Merkki	UPO
Malli	WD5470
Leveys	59.5 cm
Korkeus	85.0 cm
Syvyys	55.0 cm
Maksimitäyttömäärä (puuvilla)	5.0 kg
Maksimitäyttömäärä (synteettiset)	3.5 kg
Maksimitäyttömäärä (hienopesu)	2.5 kg
Maksimitäyttömäärä (villa)	1.0 kg
Maksimlinkousnopeus	1400 rpm
Vesipaineen alue	0.05 MPa - 1 MPa
Ohjaustyyppi	Elektroninen Easy Logic -järjestelmällä
Ohjelmien määrä	15 (sisältää puuvilla, synteettiset, hienopesu, villa, käsinpesu, pikapesu, päivittäispesu, huuhtelut, tyhjennys ja linkous)
Lämpötila-asetukset	Kylmä, 10°C, 15°C, 20°C, 25°C, 30°C, 35°C, 40°C, 45°C, 50°C, 60°C, 75°C, 90°C
Tärkeimmät toiminnot	Säädettävä linkous, Ajastettu käynnistys (1-8 h), Esipesu, Tehopesu, Lisähuuhtelu, Rypistymisen esto, Pesun tilan seuranta
Pesuainelokerot	Esipesu, pääpesu, huuhteluaine
Turvaominaisuudet	Epätasapainosuojaus, Luukun lukitus
Rummun materiaali	Ruostumaton teräs (tyypillinen, ei tarkennettu)
Energialuokka	Ei tarkennettu (todennäköisesti A+ tai parempi)

Usein kysytyt kysymykset - WD5470 UPO

Kuinka aloitan pesuohjelman UPO WD5470 -pesukoneella?

Laita pyykit koneeseen, lisää pesuaine, sulje luukku, valitse ohjelma ohjelmanvalitsimella (P), säädä linkousnopeutta painikkeella (H), valitse lisätoiminnot painikkeilla (C), aseta ajastettu käynnistys painikkeella (I) tarvittaessa, paina sitten käynnistyspainiketta (L). Ohjelma alkaa ja luukku lukittuu automaattisesti.

Mikä on Easy Logic -tekniikka?

Easy Logic -järjestelmä tunnistaa automaattisesti täyttömäärän ja säätää vedenkulutusta ja pesuaikaa. Puuvillaohjelmissa se vähentää vettä 2 litraa/kg alle maksimitäyttömäärän, ja puolitäytöllä tai vähemmällä se jättää yhden huuhtelun väliin. Tämä säästää vettä, aikaa ja energiaa.

Kuinka vaihdan linkousnopeutta?

Paina toistuvasti linkousvalintapainiketta (H) käydäksesi läpi käytettävissä olevat nopeudet. Vastaava LED syttyy. Ohita linkous valitsemalla ei-linkouksen symboli. Valitun ohjelman sallittu maksiminopeus näkyy automaattisesti.

Voinko lisätä pyykkiä ohjelman alettua?

Kyllä, mutta vain ensimmäisten 3 minuutin aikana. Käännä ohjelmanvalitsin (P) asentoon STOP, odota 2 minuuttia luukun avautumista, lisää pyykki, valitse ohjelma uudelleen ja paina käynnistys (L). Käytä tätä vain tarvittaessa.

Mitä ajastettu käynnistys -toiminto tekee?

Ajastettu käynnistys -toiminto mahdollistaa ohjelman alkamisen viivästyttämisen 1, 2, 4 tai 8 tunnilla. Paina painiketta (I) asettaaksesi viive, paina sitten käynnistys (L). Kone aloittaa ohjelman valitun viiveen jälkeen.

Mitkä ovat lisätoiminnot ja kuinka käytän niitä?

Lisätoimintoja ovat Esipesu (lyhyt pesu 40°C), Tehopesu (pidempi pesuaika), Lisähuuhtelu (lisää 3 huuhtelua) ja Rypistymisen esto (30 minuutin pyöritys ohjelman jälkeen vähentääkseen ryppyjä). Paina vastaavaa painiketta aktivoidaksesi; LED ilmaisee valinnan. Huomaa: Kaikki toiminnot eivät toimi kaikkien ohjelmien kanssa.

Mitä teen, jos pyykki on epätasapainossa?

Koneessa on epätasapainosuojaus -järjestelmä. Ennen linkousta se yrittää jakaa pyykin tasaisesti. Jos pyykki on liian epätasapainossa, linkousnopeutta vähennetään tai linkous ohitetaan. Estääksesi tämän, vältä ylikuormitusta ja varmista, että pyykki on jakautunut tasaisesti rummussa.

Kuinka pesuainelokero puhdistetaan?

Voit irrottaa pesuainelokeron vetämällä sen kokonaan ulos. Pese se lämpimällä vedellä ja pehmeällä harjalla. Älä avaa lokeroa ohjelman aikana, sillä vettä voi roiskua. Varmista, että se on kuiva ennen takaisin laittamista.

Mitä jos luukku ei aukea ohjelman jälkeen?

Linkousvaiheen jälkeen luukku pysyy lukittuna noin 2 minuuttia, kunnes END-LED syttyy. Jos se ei vieläkään aukea, käännä ohjelmanvalitsin (P) asentoon STOP ja odota muutama minuutti. Jos ongelma jatkuu, tarkista onko koneessa vettä tai ota yhteys tukeen.

Mitä ohjelmaa käytän erittäin likaiselle valkoiselle puuvillalle?

Käytä Puuvilla 90°C -ohjelmaa. Se on suunniteltu erittäin likaisille valkoisille puuvillakankaille, joissa on orgaanisia tahroja. Voit ottaa käyttöön Tehopesu -toiminnon tehokkaampaa puhdistusta varten. Lisää pesuaine sekä esipesu- että pääpesulokeroon, jos käytät esipesua.

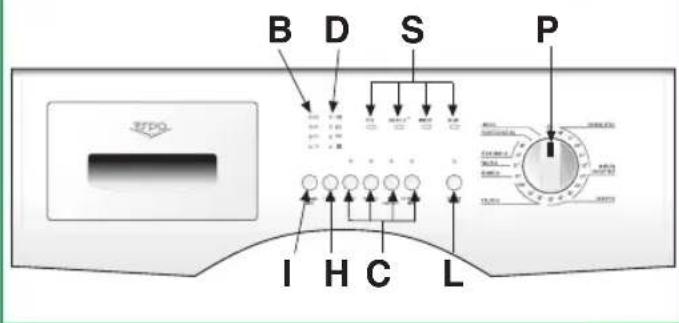

KÄYTTÖOHJE WD5470 UPO

C Lisätoimintojen painikkeet
D Linkousnopeuden merkkivalot
B Ajastuksen merkkivalo
H Linkouksen valintapainike
I Aloitusajan siirto
L Käynnistyspainike
P Ohjelman ja lämpötilan valitsin
S Ohjelmavaiheen merkkivalo

Kaikkia NORMAALI - ja SILIÄVÄT/ SYNTEETTISET-ohjelmia on lyhennetty, jotta pesun kesto saadaan mahdollisimman lyhyeksi pesutuloksen kuitenkin pysyessä erinomaisena. Tämän lisäksi elektronisessa pesukoneessa on myös "EASY LOGIC" -järjestelmä, joka tunnistaa automaattisesti pyykin määrän ja säätää käytettävän veden määrän sen mukaan lyhentäen suhteessa pesun kestoa. Näin säästät vettä, aikaa ja sähköä. Jos pyykkiä on suositeltua määrää vähemmän (katso teknisiä tietoja), pesuun käytetään vähemmän vettä, 2 litraa pyykkikiloa kohti. Jos kone on täytetty puolilleen tai pyykkiä on vielä vähemmän, kone suorittaa automaattisesti yhden huuhtelukerran ohjelmoitua vähemmän.

Huomaa: "EASY LOGIC"-toiminto on aktiivinen vain "NORMAALI" ohjelmassa.

PESUJAKSO:

(kun teet nämä toimenpiteet pesukone suorittaa valitun pesujakson)

1. Avaa luukku.
2. Laita pyykki rumpuun ja sulje luukku.
   Huomio: Konetta ei saa täyttää liikaa. Älä pese tekstiilejä, jotka imevät paljon vettä, esimerkiksi mattoja.
3. Kaada automaattipesukoneille tarkoitettu vähän vaahtoava jauhemainen pesuaine ja huuhteluaine lokerikkoon (katso lukua "PESUAINEIDEN KÄYTTÖ")
4. Sulje pesuainelokerikko äläkä avaa sitä pesun aikana, siitä voi valua vettä.
5. Käännä ohjelmanvalitsin (P) pestävälle kuidulle sopivan ohjelman ja lämpötilan kohdalle (katso: "OHJELMATAULUKKO")

Huomaa: Kun valitset ohjelman, sen suurimman sallitun linkousnopeuden merkkivalo syttyy automaattisesti. Yksi merkkivaloista (S) syttyy, osoittaen mistä ohjelmavaiheesta pesujakso alkaa.

1. Valitse haluamasi linkousnopeus painamalla painiketta (H) (katso "LINKOUSNOPEUDEN MUUTTAMINEN").
2. Valitse lisätoiminnot painikkeilla (C) (katso "LISÄTOIMINNOT").
3. Voit halutessasi painaa painiketta (I) (katso "KÄYNNISTYKSEN AJASTUS").
4. Käynnistä pesujakso painikkeella (L) (katso "KÄYNNISTYSPAINIKE")
5. Pesun päätyttyä käännä ohjelmanvalitsin (P) asentoon "STOP" ⏻.
6. Avaa luukku ja ota pyykki koneesta.
7. Irrota pistopulppa pistorasiasta kuivin käsin.
8. Sulje vesihana.

PESUKONEEN KÄYTTÖ

LINKOUSNOPEUDEN MUUTTAMINEN:

Koneessa on useita mahdollisia linkousnopeuksia, joista voit valita ohjelmaan sopivan nopeuden ennen koneen käynnistämistä. Voit muuttaa linkousnopeutta painamalla painiketta (H), kunnes olet haluamasi arvon kohdalla. Jokaisella painalluksella syttyy vastaava merkkivalo. Jos haluat poistaa käytöstä linkouksen, merkkivalon täytyy olla kuvakkeen tai sanojen linkouksen esto kohdalla.

Huomaa: Suurin linkousnopeus vaihtelee mallin mukaan ja se näkyy koneen näytössä merkkivalona. Suurin valittavissa oleva linkousnopeus näkyy merkkivalosta, joka syttyy kun ohjelma valitaan.

Tasapainon valvonta linkouksen aikana:

Tässä pesukoneessa on erityinen elektroninen täytön tasapainon hallinta. Ennen linkouksen aloittamista järjestelmä jakaa pyykin rumpuun mahdollisimman tasaisesti. Jos pyykki ei ole tasapainossa, loppu-linkouksen nopeus alenee turvallisuussyistä, ja jos epätasapaino on liian suuri, kone ei linkoa.

KÄYNNISTYKSEN AJASTUS:

Koneessa on ajastin, jonka avulla pesun käynnistyminen voidaan asettaa enintään 8 tuntia myöhemmäksi. Tunnit valitaan seuraavalla tavalla: pesun aloitus siirtyy 1, 2, 4, 8 tuntia myöhemmäksi jokaisella painikkeen (I) painalluksella. Kun painat START-painiketta (L), valittu merkkivalo vilkkuu tai painike (I) (mallikohtainen) syttyy osoittaen, että toiminto on aktivoitu. Tästä hetkestä lähtien kone odottaa asetetun ajan ja käynnistää sitten pesujakson.

KÄYNNISTYSPAINIKE:

Kun olet valinnut kappaleen «PESUJAKSO» kohdissa 1 – 8 mainitut toimenpiteet, käynnistä pesukone tällä painikkeella. Merkkivalo syttyy noin 2 - 3 sekunnin kuluttua osoittaen, että luukku on lukossa ja ohjelma on alkanut.

OHJELMANVALITSIMEN "STOP":

Stop palauttaa koneen alkutilaan. Jos ohjelmaa halutaan muuttaa tai jos koneeseen halutaan myöhemmin lisätä pyykkiä, ohjelmanvalitsin viedään asentoon "STOP", sitten valitsin viedään uudelleen halutun ohjelman kohdalle ja painetaan painiketta "START".

Huomio!! On suositeltavaa käyttää tätä toimintoa vain kun se on välttämätöntä ja vain kun nollattava ohjelma on ollut toiminnassa alle 3 minuuttia. Luukun avaamiseksi pysäyttämisen jälkeen on odotettava 2 minuuttia.

LISÄTOIMINNOT

Kun valitset jonkin alla näkyvistä painikkeista, vastaava merkkivalo syttyy. Jos valitset vahingossa väärän painikkeen tai muutat mieltäsi, voit peruuttaa toiminnon painamalla painiketta uudelleen.

ESIPESU:

Kun painat tätä painiketta, kone suorittaa lyhyen esipesun, jonka lämpötila on korkeintaan 40 °C ja joka kestää noin 10 minuuttia. Voit käyttää toimintoa vain ohjelmissa "NORMAALI", "SILIÄVÄT/SYNTEETTISET" ja "PÄIVITTÄISPESU".

HUOMAA: Käyttäessäsi tätä lisätoimintoa pesuainetta täytyy laittaa myös esipesun lokeroon.

TEHOPESU:

Kun painat tätä painiketta, pesukone suorittaa pesun asetetussa lämpötilassa, mutta jakso kestää kauemmin.

Voit käyttää painiketta ohjelmissa "PUUVILLA" ja "SILIÄVÄT/SYNTEETTISET".

TEHOPESU

LISÄHUHTELU:

Pesukone on valmistettu niin että se kuluttaa mahdollisimman vähän vettä. Alueilla, joilla vesi on hyvin pehmeää, pesujakson päättyessä pyykissä saattaa vielä olla pesuaineen jäämiä, tällä painikkeella pesukone suorittaa lisähuuhtelut.

LISÄ- HUUHTELUT

RYPISTYMISEN ESTO:

Kun painat tätä painiketta, pesujakson päätyttyä rumpu pyörii vielä 30 minuutin ajan estäen näin pyykin rypistymisen. Jos tämä toiminto on valittu, suurin linkousnopeus on 800 kierrosta. Toimintoa ei voi valita ohjelmassa "VILLA".

Lisätoimintojen käyttö riippuu valitusta ohjelmasta. Jos toiminto ei sovi yhteen ohjelman kanssa, painike ei toimi (katso OHJELMATAULUKKO).

RYPISTYMISEN ESTO

PESUVAIHEIDEN VALVONTA:

Oheisessa kuvassa näkyy pesujakson neljä päävaihetta ESIPESU/PESU, HUUHTE-LU, LINKOUS, VALMIS.

Merkkivalo näyttää eri vaiheet pesujakson aikana. Näin olet aina selvillä missä vaiheessa pesu on.

Linkouksen päättyessä vastaava merkkivalo palaa vielä 2 minuuttia, mikä vastaa luukun avautumisen odotusaikaa.

Sitten syttyy kohdan "VALMIS" merkkivalo.

OHJELMANVALITSIN	PESU-LÄMPÖ-TILA	SYMBOLI	KUITUTYYPPI	PESUAINELOKEROT	LINKOUSNOPEUS	KÄYTETTÄVISSÄOLEVAT PAINIKKEET				AUTOMAATTINEN
						ESIPESU	TEHOPESU	LISÄ-HUUHTELUT	RYPISTYMISENESTO
NORMAALIPESU	90°		Hyvin likainen valkoinenpuuvillapyykki, jossaorgaanisia tahroja		Maxtai pienempi			3(+3)
NORMAALIPESU	75°		Hyvin likaiset, kestävätlakanat, paidat, pöytäliinat,pyyhkeet		Maxtai pienempi			3(+3)
NORMAALIPESU *	60°		Normaalilikaiset,kestävät paidat, pöytäliinatja pyyhkeet		Maxtai pienempi			3(+3)
NORMAALIPESU	40°		Normaalilikaiset, kestävätvalkoisetja värilliset kuidut		Maxtai pienempi			3(+3)

TOIMINTO MAHDOLLINEN

TOIMINTO EI MAHDOLLINEN

VALINNAINEN KUN ESIPESUPAINIKETTA ON PAINETTU

* Energiatietojen viiteohjelma on normin EN60456 mukaisesti suurimmalla linkousnopeudella ja painikkeella (TEHOPESU) tehopesu valittuna.

OHJELMANVALITSIN	PESU-LÄMPÖ-TILA	SYMBOLI	KUITUTYYPPI	PESUAINELOKEROT	LINKOUSNOPEUS	KÄYTETTÄVISSÄOLEVAT PAINIKKEET				AUTOMMATTINEN
						ESIPESU	TEHOPESU	USÄ-HUUHTELUT	RYPISTYMISENESTO
NORMAALIPESU	30°		Vähän likaiset värillisetarat kuidut		Maxtai pienempi			3(+3)
SILIÄVÄT/SYNTEETTISET	60°		Hyvin likaiset tekokuidut,jotka eivät päästä väriä		800tai pienempi			3(+3)
SILIÄVÄT/SYNTEETTISET	40°		Vähän likaiset, värilliset,arat tekokuidut		800tai pienempi			3(+3)
SILIÄVÄT/SYNTEETTISET	30°		Vähän likaiset, värilliset,arat tekokuidut		800tai pienempi			3(+3)
HIENOPESU	40°		Arat puuvilla-, viskoosi- jasekoitekuidut		500tai pienempi			3
HIENOPESU	30°		Arat puuvilla-, viskoosi- jasekoitekuidut		500tai pienempi			3
VILLA***	40°		Konepesun kestävä villa		800tai pienempi			3
VILLA	30°		Konepesun kestävä villa		800tai pienempi			3
HIENOPESUVILLA	KYLMÄ	—	Silkki ja aratsekoitekuidut		800tai pienempi			3
KÄSINPESU	30°		Käsinpestävät kuidut		800tai pienempi			3
PIKAPESU	35°		Pikapesu noin 35-40minuutissa,vähän likaiselle pyykille		Maxtai pienempi			2
PAVITTÄISPESU	60°		Lyhyt pesu usein pestävillepuuvillakuiduille ja kestävillekuiduille		Maxtai pienempi			4(+3)
PAVITTÄISPESU	40°		Lyhyt pesu usein pestävillepuuvillakuiduille ja kestävillekuiduille		Maxtai pienempi			4(+3)
HUUHTELUT	—	—	Pyykin huuhtelu jaraikastaminen		Maxtai pienempi			3(+3)
TYHJENNYSJA LINKOUS	—	—	Tyhjennys ja loppulinkous		Maxtai pienempi			○

TOIMINTO MAHDOLLINEN

TOIMINTO EI MAHDOLLINEN

VALINNAINEN KUN ESIPESUPAINIKETTA ON PAINETTU

** PAINA START OHJELMAN JATKAMISEKSI !
*** Tämän pesukoneen ohjelma "Villa" on Woolmarkin hyväksymä villavaatteille, joissa on merkki "konepestävä" ja The Woolmark Company -merkintä. Noudata vaatteessa olevan hoito-ohjeen sekä pesukoneen valmistajan suosituksia. M0402-M0403-M0404-M0405.

MALLI →		Pesukarhu 5470	Pesukarhu 6270
Mitat:	Leveys cm:	59.5	59.5
	Korkeus cm:	85.0	85.0
	Syvyys cm:	55.0	55.0
Suositeltu enimmäistäyttö:		5,0 Kg	6.0 Kg
		3.5 Kg	4,0 Kg
		2,5 Kg	3,0 Kg
		1,0 Kg	1.5 Kg
Max linkous: (kierrosta/min)		1400	1200
Veden paine:		min. 0.05 MPa - max. 1 MPa
Enimmäiskulutus/sähköliitäntä katso arvokilpeä		katso arvokilpeä

MUISTIINPANOJA
