Compact 7208 - Imuri OBH NORDICA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Säiliöimuri
Merkki	OBH Nordica
Malli	Compact 7208
Virtalähde	230 V AC, 50 Hz
Tehonkulutus	1600 W (max 1800 W)
Johdon pituus	n. 5 m
Pölypussin tilavuus	2,5 litraa
Imutehon säätö	Elektroninen liukukytkin laitteessa
Kahvan imusäätö	Manuaalinen ilmanottoventtiili
Teleskooppiputki	Kyllä, lattiasuuttimella
Lattiasuutin	Kaksi asentoa: matto (harjat ylhäällä) ja kova lattia (harjat alhaalla)
Lisäsuuttimet	Huonekalusuutin, lattia- ja rakosuutin
Johdon kelaus	Automaattinen jalkakytkimellä; punainen merkki maksimikelaukselle
Pysäköintijärjestelmä	Väliaikainen (takana) ja pysyvä (alapuolella)
Pölypussin vaihdon ilmaisin	Väriasteikkoikkuna; punainen tarkoittaa täyttä pussia
Moottorisuodatin	Vaihda 6 kuukauden välein tai uuden pussipakkauksen yhteydessä
Poistoilmasuodatin	Vaihda 6 kuukauden välein tai uuden pussipakkauksen yhteydessä
Paino	n. 5,5 kg (arvioitu)
Mitat (PxLxK)	n. 400 x 280 x 300 mm (arvioitu)
Turvaominaisuudet	Ylikuumenemissuoja, pölypussin turvalukitus
Takuu	Voimassa olevan lain mukaan; palauta myymälään kuitin kanssa

Usein kysytyt kysymykset - Compact 7208 OBH NORDICA

Miten vaihdan pölypussin?

Sammuta ja irrota pistoke. Avaa pölylokeron luukku painamalla vapautuspainiketta. Irrota pussinpidike ja irrota vanha pussi. Kiinnitä uusi pussi pidikkeen uriin ja varmista jousimekanismilla. Sulje kansi varovasti — älä pakota, jos pussi puuttuu.

Mitä pölypussin vaihdon ilmaisin tarkoittaa?

Ilmaisin näyttää väriasteikkoa. Kun se muuttuu punaiseksi, pussi on vaihdettava, vaikka se ei olisi täysin täynnä, koska ilmavirtaus heikkenee. Jos ilmaisin pysyy punaisena pussin vaihdon jälkeen, tarkista letkun, putken tai suuttimen tukokset tai vaihda likaiset suodattimet.

Voinko käyttää imuria ilman pölypussia tai suodattimia?

Ei. Imuria ei saa koskaan käyttää ilman pölypussia, moottorisuodatinta ja poistoilmasuodatinta. Pölylokeron luukku ei sulkeudu ilman pussia (turvalukitus). Käyttö ilman suodattimia voi vahingoittaa moottoria.

Miten kelaan virtajohdon?

Paina jalkakytkintä johdon kelaamiseksi. Pidä pistokkeesta hieman kiinni, jotta se ei kimpoa imuriin. Älä kelaa punaisen merkin yli välttääksesi vaurioita.

Voinko imuroida nesteitä tai märkiä pintoja?

Ei. Imuri on suunniteltu vain kuivalle pölylle ja lialle. Vedyn tai muiden nesteiden imurointi voi aiheuttaa vakavia vaurioita ja mitätöi takuun.

Miten puhdistan itse imurin?

Irrota pistoke. Pyyhi ulkopinnat ja lisävarusteet hyvin väännetyllä liinalla. Älä koskaan käytä bensiiniä tai öljymäisiä nesteitä. Älä upota veteen.

Mitä teen, jos imuteho on heikko?

Tarkista imutehon asetus laitteesta (MIN/MAX). Varmista, että kahvan ilmanottoventtiili on kiinni. Vaihda pölypussi, jos se on täynnä. Tarkista, onko moottori- tai poistoilmasuodatin likainen, ja vaihda tarvittaessa. Tarkista suutin, putki ja letku tukosten varalta.

Kuinka usein suodattimet pitää vaihtaa?

Vaihda moottorisuodatin ja poistoilmasuodatin aina, kun aloitat uuden pölypussipakkauksen, tai noin 6 kuukauden välein.

Mitä pysäköintijärjestelmä tekee?

Väliaikainen pysäköinti: aseta lattiasuuttimen koukku imurin takana olevaan pidikkeeseen lyhyitä taukoja varten. Pysyvä pysäköinti: käytä alapuolen pidikettä imurin säilytykseen.

Mitä teen, jos imuri ei käynnisty?

Tarkista, onko virtajohto ja pistoke vaurioituneet. Testaa pääsulake ja vaihda, jos se on palanut. Jos laite ei edelleenkään käynnisty, palauta se myymälään korjattavaksi.

KÄYTTÖOHJE Compact 7208 OBH NORDICA

Käyttöohjeet - suomi ...... sivu 21 - 26

Instruction manual - english ......page 27 - 32

Käyttöohjeet on luettava huolellisesti ennen pölynimurin ensimmäistä käyttökertaa ja säästettävä myöhempää tarvetta varten.

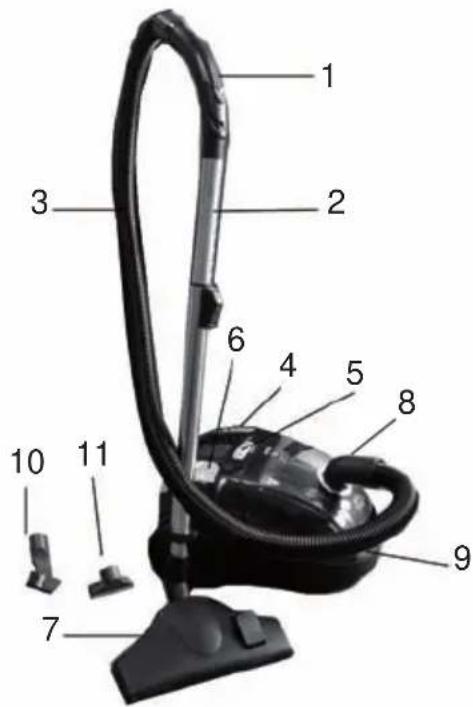

Osat

1. Kädensija

Teleskooppiputki2.

Imuletku3.

START/STOP-jalkakytkin4.

Elektroninen imutehon säädin5.

Johdon kelauspainike6.

Lattia-/mattosuutin7.

Imuletkun kääntöliitin8.

Pölysäiliön avauspainike9.

Pölysuutin10.

Tekstiilisuutin11.

Imuletkun kääntöliitin (8) kiinnitetään laitteen päällä olevaan imuaukkoon. Sen jälkeen kiinnitetään yhteen letkun kädensija (1) ja teleskooppiputki (2). Lopuksi teleskooppiputken toiseen päähän liitetään lattia-/mattosuutin (7). Imuletku irrotetaan painamalla imuletkun kääntöliittimen sivuilla olevia lukituksen avauspainikkeita samalla kun letkua vedetään irti.

TÄRKEÄÄ!

Pölynimurin imuaukkoon saa kiinnittää vain alkuperäisen imuletkun kääntöliittimen. Koskaan ei tule käyttää toisen pölynimurin letkua, koska kääntöliitin saattaa juuttua kiinni.

Lattia-/mattosuutin

Suutin soveltuu sekä lattioiden että mattojen imuroimiseen, sillä siinä on kaksi asentoa:

Asento 1: (harja sisällä) käytetään mattojen imuroimiseen. Tämä asento on merkitty suuttimeen kuviolla, jossa ei ole harjaksia.

Asento 2: (harja ulkona) käytetään kovien lattiapintojen, kuten parketin, laattojen ja vastaavien imuroimiseen. Tämä asento on merkitty suuttimeen kuviolla, jossa näkyy harjakset.

Asento valitaan painamalla jalalla alas se painikkeen osa, jossa on halutun käytön kuvio.

Tekstilisuutin

Tätä suutinta käytetään pehmustettujen huonekalujen, tyynyjen ja verhojen yms. imurointiin.

Pölysuutin

Tällä suuttimella imuroidaan hyllytasot, kirjat, ovi- ja lattialistat yms. Tällöin suutinta käytetään niin, että harjakset ovat eteenpäin.

Kun harjakset ovat taaksepäin, niin suuttimella voi imuroida kulmia, saumoja sekä vastaavia kohteita.

Johdonkelaus

Imurissa on kätevä johdonkelaus, minkä ansiosta liitosjohto voidaan helposti säätää halutun pituiseksi.

Pistotulppaan tarttuen vedetään johtoa imurista haluttu määrä. Johdon keltainen merkki osoittaa suositeltavan ulosvedettävän johdon pituuden imuroitaessa.

Tärkeää!

Johtoa EI SAA vetää punaisella merkityn rajan yli. Liitosjohtoa ei tule vahingoittaa kiskomalla sitä sen jälkeen kun se on jo vedetty kokonaan ulos.

Kun johto halutaan kelata takaisin imuriin, painetaan jalalla johdon kelauspainiketta (6), jolloin johto kelautuu automaattisesti imuriin. Johdosta pidellään kevyesti kiinni kelauksen aikana, jotta pistotulppa ei iskeydy imuriin. Näin suojataan johdonkelausmekanismia ja pistotulppaa.

Pölynimurin käyttö

Imuri on käyttövalmis, kun kaikki osat on liitetty yhteen, liitosjohto on halutun pituinen ja pistotulppa on liitetty pistorasiaan. Imuri käynnistyy painamalla START/STOP-jalkakytkintä (4). Käynnistysvaiheessa on suositettavaa asettaa imuteho MIN-asentoon.

Imutehon säätö

Säädä imutehoa imuroitavan kohteen ja sen likaisuuden mukaan. Imutehoa säädetään portaattomasti laitteessa olevalla liukusäätimellä (5).

MIN: Herkät pinnat ja materiaalit, esimerkiksi verhot.

MAX: Esimerkiksi kokolattiamatot.

Kädensijassa oleva imutehon säätö

Kädensijassa olevaa imutehon säädintä käytetään silloin, kun halutaan vähentää imutehoa hetkeksi. Avaa säädintä sen verran, että suutin luistaa kevyesti imuroitavalla kohteella. MUISTA sulkea jälleen säädin täyden imutehon aikaansaamiseksi. Mitä enemmän säädintä avataan, sitä heikompi on imuteho.

Säilytys- ja parkkiasento

Imurissa on parkkiasento lyhytaikaisten työkatkojen ajaksi ja säilytysasento pitempiaikaiseen säilytykseen.

Parkkiasentoa käytetään kun halutaan laittaa imuletku ja suutin hetkeksi sivuun, esimerkiksi huonekaluja siirrettäessä. Lattia- ja mattosuuttimen takapuolella oleva koukku asetetaan pölynimurin takana sijaitsevaan ripustimeen.

Säilytysasentoa käytetään kun imurointi on suoritettu ja imuri laitetaan säilytykseen. Lattia- ja mattosuuttimessa oleva koukku kiinnitetään pölynimurin pohjassa sijaitsevaan ripustimeen.

Pölypussin vaihtotarpeen ilmaisin

Imurissa on pölypussin vaihtotarpeen ilmaisin, joka ilmaisee koska pölypussi tulee vaihtaa.

Kun ilmaisimen pienen ruudun väri muuttuu täysin punaiseksi, tulee pölypussi vaihtaa, vaikka se ei olisikaan aivan täynnä.

Ilmaisin mittaa pussin läpi kulkevan ilman virtausvastuksen. Jos ilman virtaus vaikeutuu, imuri olettaa, että pussi on täynnä, mikä näkyy ilmaisimesta.

Mikäli ilmaisin näyttää punaista, vaikka pölypussi on vaihdettu, se saattaa olla merkkinä seuraavasta:

- Ilmavirta ei pääse kiertämään vapaasti imuletkun, teleskooppiputken, imuaukon tai suuttimen läpi. Tutki missä tukkeuma on ja poista sen aiheuttaja ennen kuin käynnistät laitteen uudelleen.

Moottorinsuojasuodatin on täynnä/tukkeutunut ja se tulee vaihtaa.-

Poistoilmansuodatin on täynnä/tukkeutunut ja se tulee vaihtaa.-

Imuria ei saa käyttää silloin kun pölypussin vaihtotarpeen ilmaisimen väri on muuttunut. Vaihda pölypussi heti.

Pölypussin vaihto

Pölypussia vaihdettaessa katkaistaan imurista virta ja irrotetaan pistotulppa pistorasiasta.

Seuraavaksi irrotetaan imuletku, jonka jälkeen pölysäiliön kansi avataan avauspainikkeella (9), tämän jälkeen nostetaan pois pölypussinpidin sekä pölypussi sen mukana.

Itse pölypussi vapautetaan pitimestään irrottamalla pieni jousimekanismi, joka on ylinnä. Uusi pussi asetetaan pitimen sisäpuolella oleviin kahteen uraan ja kiinnitetään jousimekanismiin.

Huolehdi, ettei pussi mene ryppyyn tai rikkoudu kun kansi painetaan kiinni.

TÄRKEÄÄ!

Imuria EI KOSKAAN saa käyttää ilman pölypussia. Pölysäiliön kansi ei lukkiudu, mikäli pölypussi ei ole paikallaan, kantta ei saa yrittää sulkea väkisin.

Suodattimien vaihto

Moottorinsuojasuodatin

Pölynimuri on varustettu moottorinsuojasuodattimella, joka sijaitsee pölysäiliössä olevassa kasetissa. Moottorinsuojasuodatin vaihdetaan aina uutta pölypussipakkausta avattaessa (tai noin kuuden kuukauden välein).

Moottorinsuojasuodattimen kasetti irrotetaan pölysäiliöstä ja suodatin irrotetaan kasetista varovasti. Vanha suodatin korvataan uudella ja kasetti asetetaan takaisin paikalleen.

TÄRKEÄÄ!

Pölynimuria ei saa KOSKAAN käyttää ilman moottorinsuojasuodatinta.

Poistoilmansuodatin

Pölynimurissa on poistoilmansuodatin, joka sijaitsee imutehon säätimen takana olevassa kasetissa. Tämä suodatin vaihdetaan aina uutta pölypussipakkausta avattaessa (tai noin kuuden kuukauden välein).

Suodatinkotelon kansi avataan vetämällä kantta alaspäin. Sen jälkeen kansi voidaan nostaa pois ja kasetti irrottaa.

Poistoilmansuodatin irrotetaan ottamalla kasetti ulos ja irrottamalla suodatin varovasti kasetista. Kasettiin asetetaan uusi suodatin ja kasetti sijoitetaan taas paikalleen.

TÄRKEÄÄ!

Pölynimuria ei saa KOSKAAN käyttää ilman poistoilmansuodatinta.

Pölynimurin rungon puhdistus

Varmistutaan, että pistotulppa on otettu irti pistorasiasta ennen puhdistuksen aloittamista. Imuri ja sen osat puhdistetaan nihkeällä liinalla. Laitteen puhdistamiseen ei saa koskaan käyttää bensiiniä tai öljymäisiä nesteitä.

Mitä tehdä kun...

Pölynimuri ei käynnisty

• Irrotetaan pistotulppa pistorasiasta ja tarkistetaan, onko liitosjohdossa tai pistotulpassa näkyvää vauriota. Mikäli näin on, niin laite on toimitettava liikkeeseen, josta se on ostettu.
• Tarkistetaan, onko huoneiston sulake palanut - tarvittaessa vaihdetaan sulake.

Pölysäiliön kansi ei lukkiudu

- Tarkistetaan, että pölypussi on oikein paikallaan, ellei näin ole, niin pölypussi asetetaan uudelleen paikalleen ennen laitteen käynnistystä.

Imuteho ei ole riittävä

• Tarkistetaan, onko imutehon liukusäädin säädetty halutulle imuteholle. Mikäli näin ei ole, säädetään haluttu imuteho.
• Tarkistetaan, onko pölypussi täynnä. Vaihdetaan pölypussi tarvittaessa.
• Tarkistetaan, onko kädensijassa oleva imutehon säädin auki. Jos näin on, suljetaan säädin.
• Tarkistetaan, onko moottorinsuojasuodatin tai poistoilmansuodatin likainen. Mikäli näin on, vaihdetaan kyseinen tai kumpikin suodatin.
• Tarkistetaan onko lattia-/mattosuutin, teleskooppiputki tai imuletku tukkeutunut. Mikäli tarpeellista, irrotetaan osat toisistaan ja poistetaan tukkeuman aiheuttaja.

Turvallisuusohjeet

Lue käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se myöhempää tarvetta 1. varten.

1. Liitä laite ainoastaan 230 V vaihtojännitteeseen ja käytä laitetta ainoastaan siihen tarkoitukseen mihin se on valmistettu.

Irrota pistotulppa pistorasiasta aina laitteen käytön jälkeen.3.

Laitetta ei saa upottaa veteen tai muihin nesteisiin.4.

Laitetta ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joiden aistit, fyysiset 5. ominaisuudet, henkiset ominaisuudet tai tiedon ja kokemuksen puute rajoittavat laitteen turvallista käyttöä. Nämä henkilöt voivat käyttää laitetta turvallisuudestaan vastaavan henkilön valvonnassa tai ohjeiden mukaisesti.

Valvo etteivät lapset leiki laitteella. Lapset eivät aina pysty ymmärtämään ja arvioimaan 6. mahdollisia vaaroja. Opeta lasta käyttämään sähkölaitteita vastuullisesti.

1. Laitteen käyttöä on aina valvottava.

Missään tapauksessa pölynimuria ei saa käyttää veden tai muiden nesteiden 8. imuroimiseen, koska tämä vaurioittaa pölynimuria. Takuu ei kata tällaista vaurioitumista.

Pölynimuria ei tule käyttää syövyttävien, räjähdysherkkien tai herkästi palavien aineiden 9. imuroimiseen, eikä pölynimurilla saa puhdistaa tulisijaa, jossa voi olla kuumaa tai kytevää tuhkaa.

1. Pölynimuria ei tule käyttää hionta- tai rakennuspölyn tai muun hienojakaisen pölyn imuroimiseen, koska sellainen saattaa tukkia pölypussin ja estää ilman läpivirtauksen, jolloin pölypussi on vaarassa revetä. Mikäli pölynimuria on kaikesta huolimatta käytetty tämän ohjeen vastaisesti, niin heti käytön jälkeen on pölypussi ja suodattimet vaihdettava. Pölypussin ja suodattimien tukkeutuminen aiheuttaa moottorin ylikuumenemisen ja moottorivaurion vaikka pölypussi ei vielä olisikaan täynnä.

Pölynimuria ei saa käyttää ilman pölypussia, moottorinsuojasuodatinta ja 11. poistoilmansuodatinta. Pölysäiliön kantta ei voi sulkea, ellei pölypussi ole paikallaan (turvalukitus). Kantta ei tule yrittää sulkea väkisin.

Pölynimuria ei saa käyttää tai varastoida ulkotiloissa tai kosteissa tiloissa.12.

Käytä ainoastaan alkuperäisiä OBH Nordica -tarvikkeita ja -imuletkuja.13.

1. Tarkista ennen jokaista käyttökertaa, että laite, liitosjohto tai pistotulppa eivät ole vaurioituneet. Mikäli liitosjohto on vaurioitunut, täytyy se vaaratilanteiden välttämiseksi vaihdattaa valmistajan tai koulutetun huoltomiehen toimesta tai valtuutetussa huoltopisteessä.
2. Pistorasiaan suositellaan asennettavaksi lisäsuojaksi vikavirtasuojakytkin, jonka laukaisuvirta on enintään 30 mA. Ota tarvittaessa yhteys sähköasennusliikkeeseen.
3. Laite on tarkoitettu ainoastaan tavanomaiseen kotitalouskäyttöön, käyttötarkoituksena on imuroida kuivaa pölyä ja likaa matoista, lattialta, huonekaluista ja vastaavista. Mikäli laitetta käytetään muuhun tarkoitukseen, kuin mihin se on valmistettu, tai vastoin 17. käyttöohjeita, kantaa käyttäjä täyden vastuun mahdollisista seurauksista. Tällöin takuu ei kata tuotteelle tai muulle kohteelle mahdollisesti aiheutuneita vaurioita.

Laitteen hävittäminen

Lainsäädäntö vaatii, että kaikki sähköiset ja elektroniset laitteet kerätään uusiokäyttöön ja kierrätykseen. Sähköiset ja elektroniset laitteet, jotka on varustettu kierrätystä osoittavalla merkillä, on kerättävä erikseen ja toimitettava paikallisesti järjestettyyn keräyspisteeseen.

Takuu

Laitteella on voimassa olevan lain mukainen raaka-aine- ja valmistusvirhetakuu. Liitä päivätty ostokuitti mahdollisen tuotevalituksen yhteyteen. Toimita laite tällöin liikkeeseen, josta se on ostettu.

OBH Nordica Finland Oy

Äyritie 12 C

01510 Vantaa

Puh. [phone]

www.obhnordica.fi

Tekniset tiedot

OBH Nordica 7208, 7209

Vaihtojännite 230 V

Teho enintään 1600 W / 1800 W

Teleskooppiputki

Elektroninen imutehon säätö

Johdonkelaus

Säilytys- ja parkkiasento

Pölypussin tilavuus 2,5 litraa

Liitosjohdon pituus n. 5 m

Oikeus muutoksiin pidätetään.
