L185VC15E - Imuri Logik - Ilmainen käyttöohje ja opas

Tuotetyyppi	Rasiaimuri
Merkki	Logik
Malli	L185VC15E
Mitat (L x S x K)	Noin 30 x 40 x 25 cm
Paino	Noin 4,5 kg
Tehonkulutus	1500 W
Pölysäiliön tilavuus	1,5 L
Suodatusjärjestelmä	HEPA-pestävä suodatin
Johdon pituus	6 m
Melutaso	78 dB(A)
Mukana tulevat lisävarusteet	Rakotyökalu, pölyharja, verhoilusuutin
Lattiasuuttimen tyyppi	Yhdistelmälattiapää (matto/kovalattia)
Pölypussi vai pussiton	Pussiton (sykloni)
Pestävä suodatin	Kyllä, huuhtele vedellä ja kuivaa ennen uudelleenkäyttöä
Turvaominaisuudet	Lämpökatkaisu, automaattinen johdon kelaus
Korjattavuus	Käyttäjän vaihdettavat suodattimet; ammattihuolto pääosille
Takuu	1 vuoden valmistajan takuu
Käyttöohjeen saatavuus	PDF-lataus verkkosivulta

Usein kysytyt kysymykset - L185VC15E Logik

Kuinka tyhjennän pölysäiliön?

Paina pölysäiliön vapautuspainiketta ottaaksesi sen pois, pidä sitten roskakorin yllä ja paina pohjan luukun vapautuspainiketta tyhjentääksesi. Pese säiliö vedellä vain tarvittaessa ja kuivaa täysin ennen uudelleenasennusta.

Kuinka usein HEPA-suodatin tulisi puhdistaa?

Puhdista HEPA-suodatin 3 kuukauden välein tai kun ilmaisin osoittaa heikentynyttä imutehoa. Pölytä irtopöly pois tai huuhtele kylmällä vedellä (ei suositella pesemättömille suodattimille). Anna kuivua ilmassa 24 tuntia ennen uudelleenasennusta.

Mitä teen, jos imuri menettää imutehoa?

Tarkista ensin, onko pölysäiliö täynnä tai suodattimet tukossa. Tyhjennä säiliö ja puhdista suodattimet. Tarkista myös letku ja lisävarusteet tukosten varalta. Jos ongelma jatkuu, katso käyttöohjetta.

Voinko käyttää imuria parkettilattialla naarmuttamatta?

Kyllä, yhdistelmälattiapäätä voidaan säätää koville lattioille kytkimellä. Varmista, että harjarulla on asetettu kovalle lattialle sopivaan tilaan naarmujen välttämiseksi.

Kuinka säilytän imurin ja lisävarusteet?

Imurissa on pysäköintipaikka säiliön takaosassa lattiapäälle ja klipsi letkulle. Kääri johto johtokoukkujen ympärille ja säilytä lisävarusteet mukana tulevassa telineessä tai erikseen.

Mikä on tämän imurin takuuaika?

Logik L185VC15E:llä on 1 vuoden valmistajan takuu, joka kattaa materiaali- ja valmistusvirheet. Säilytä kuitti ostotodistuksena.

Kuinka vaihdan harjarullan hihnan?

Sammuta ja irrota imuri pistorasiasta. Avaa harjarullan kansi, poista vanha hihna ja aseta uusi moottorin hihnapyörän ja harjarullan ympärille. Varmista, ettei hihna ole kiertynyt. Aseta kansi takaisin.

Imurista tulee palaneen hajua. Mitä teen?

Sammuta ja irrota imuri välittömästi pistorasiasta. Tarkista, onko suodatin erittäin likainen tai onko tukosta. Tarkista myös hihna ylikuumenemisen varalta. Anna imurin jäähtyä, puhdista suodattimet ja poista tukokset. Jos haju jatkuu, ota yhteyttä asiakaspalveluun.

Voinko käyttää jatkojohtoa tämän imurin kanssa?

Kyllä, mutta varmista, että jatkojohto on luokiteltu vähintään 15 A:lle ja on täysin auki kierrettynä ylikuumenemisen estämiseksi. Älä ylitä 15 metrin kokonaispituutta suorituskyvyn säilyttämiseksi.

Mistä voin ladata käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi osoitteesta notice-facile.com Logik L185VC15E:lle. Syötä mallisi ja merkki saadaksesi PDF-tiedoston.

KÄYTTÖOHJE L185VC15E Logik

Johdoton kaksi-yhdessä-varsi-/ kannettava pölyimuri

Brugervejledning

Turvallisuusvaroitukset 13

Pakkauksesta purkaminen 52

Tuotteen yleiskatsaus 53

Valmistelu ennen käyttöä 54

Kahvan kiinnittäminen päärunkoon....54

Yksikön telineen asentaminen 54

Harjan kiinnittäminen 55

Pölyimurin lataaminen....56

Käyttö 57

Pölysäiliön ja suodattimien puhdistaminen ....58

Moottorin suodattimen puhdistaminen....60

Sekoittimen puhdistus ja vaihtaminen 61

Sekoittimen puhdistus....61

Sekoittimen vaihtaminen 61

Vihjeitä ja vinkkejä....62

Tekniset tiedot....62

Indhold

DK

Sikkerhedsadvarsler....16

Udpakning 63

Produktoversigt....64

Varmista turvallisuus ja vähennä loukkaantumisen tai sähköiskun vaaraa noudattamalla kaikkia alla lueteltuja varotoimia.

• Lue huolellisesti kaikki ohjeet ennen tämän laitteen käyttöä ja pidä ne tallessa tulevaa käyttöä varten.
• Säilytä käyttöopas. Jos luovutat laitteen kolmannelle osapuolelle, varmista, että tämä käyttöopas seuraa mukana.

- Tarkista, että arvokilpeen merkitty jännite vastaa verkkojännitettä.

- Ota yhteys jälleenmyyjään, jos sinulla on epäilyksiä laitteen asennukseen, toimintaan tai turvallisuuteen liittyen.

- Älä poista ainoatakaan kiintonaista kantta, sillä se saattaa altistaa vaarallisille jännitteille.

- Älä altista mitään sähkölaitetta pisaroinnille tai roiskeille.

- Sähköiskulta välttyäksesi älä koskaan upota virtakaapelia / verkkolaite / pistoketta tai mitään laitteen osaa veteen tai muuhun nesteeseen.

- Älä koskaan imuroi vettä tai muita nesteitä. Älä koskaan imuroi syttyviä materiaaleja äläkä tuhkaa ennen kuin se on kylmää.

- Älä koskaan käytä laitetta ilman moottorin suojussuodatinta. Se vahingoittaa moottoria ja lyhentää sen käyttöikää.

- Jos harjoissa tai putkessa / suutin on tukos, se on poistettava ennen käyttöä. - Säilytä ja käytä laitetta erillään lämmönlähteistä, kuten lämpöpatterit tai kaasu-/sähköliedet.

- Älä tallo laitteen virtajohtoa.

- Tarkka valvonta on tarpeen, kun laitetta käytetään lähellä lapsia, tai kun lapset käyttävät laitetta.

• Tätä laitetta saavat käyttää yli 8-vuotiaat ja sellaiset henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta tai tietoutta laitteen käytöstä, jos heiltä valvotaan ja he saavat ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät, mitä vaaroja laitteen käyttöön liittyy. Lapset eivät saa leikkiä laitteella. Vain yli 8-vuotiaat lapset saava puhdistaa laitteen ja suorittaa käyttäjän kunnossapitotehtäviä aikuisen valvonnassa.
• Pidä laite ja sen johto alle 8-vuotiaiden lasten ulottumattomissa.
• Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella.

• Älä suuntaa putkea / suutin tai mitään lisävarustetta kohti silmiä, korvia tai suuta käytön aikana.

• Irrota laite pistorasiasta, kun sitä ei käytetä, ja ennen suodattimen vaihtoa.
  • Anna laitteen jäähtyä kokonaan ennen puhdistusta tai varastointia.

• Älä käytä tätä laitetta muuhun kuin sen käyttötarkoitukseen.
• Sellaisten lisävarusteiden käyttö, jotka eivät ole valmistajan suosittelemia, voivat aiheuttaa henkilövahinkoja.
• Älä käytä laitetta ulkona.
• Älä käytä laitetta, jonka virtajohto tai pistoke on vahingoittunut tai muuten epänormaalissa tilassa. Jos verkkokaapeli on vaurioitunut, valmistajan tai huoltoedustajan tai vastaavasti pätevien henkilöiden täytyy se vaihtaa vaaran välttämiseksi.

- Älä jatka laitteen käyttämistä, jos et ole varma, että se toimii normaalisti (mm. epänormaali ääni, haju, savu), tai jos se on millään tavoin vahingoittunut. Sammuta laite, vedä pistoke irti pistorasiasta / verkkolaite ja kysy neuvoa jälleenmyyjältä.

• Kaikki kunnossapito- ja korjaustyöt on jätettävä pätevälle teknikolle. Älä yritä korjata laitetta itse.
• Tätä laitetta saa käyttää ainoastaan toimitukseen kuuluvalla verkkolaitteella.
• Tarkista ja varmista, että harja pyörii normaalisti käytön aikana.
• Verkkolaitteen johtoa ei voi vaihtaa; jos johto vahingoittuu, verkkolaite on hävitettävä.
• Varmista, että kaikki osat ja lisävarusteet on asennettu oikein ennen käyttöä.

Kiitos, kun valitsit kannettavan pölynimuri.

Suosittelemme, että vietät hetken tämän käyttöoppaan parissa, jotta ymmärtäisit täysin kaikki laitteen tarjoamat toiminnalliset ominaisuudet. Saat myös vihjeitä ja vinkkejä mahdollisten ongelmien ratkaisuun.

Lue huolellisesti kaikki turvaohjeet ennen käyttöä ja säilytä tämä käyttöopas tulevaa käyttöä varten.

Pakkauksesta purkaminen

Poista kaikki pakkausmateriaali laitteesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se kaikkien paikallisten säädösten mukaisesti.

Seuraavat nimikkeet kuuluvat toimitukseen:

Suutin

Suutinputki

Jalusta suuttimen pidikkeellä

1. Kahvan virtapainike
2. Nopeuden ohjauspainike
3. Pääyksikön vapautuspainike
4. Pääyksikön virtapainike (LED-merkkivalo)

5. Pölysäiliön vapautuspainike

6. Pölysäiliö

7. Suodatin
8. Harjan vapautuspainike
9. Harja
10. Lukitusruuvi
11. Pistorasia

12. Pistorasia-alusta

13. Suutin

14. Suutinputki
15. Suuttimen pidike
16. Jalusta

Valmistelu ennen käyttöä

Kahvan kiinnittäminen päärunkoon

1.

Yksikön telineen asentaminen

1.

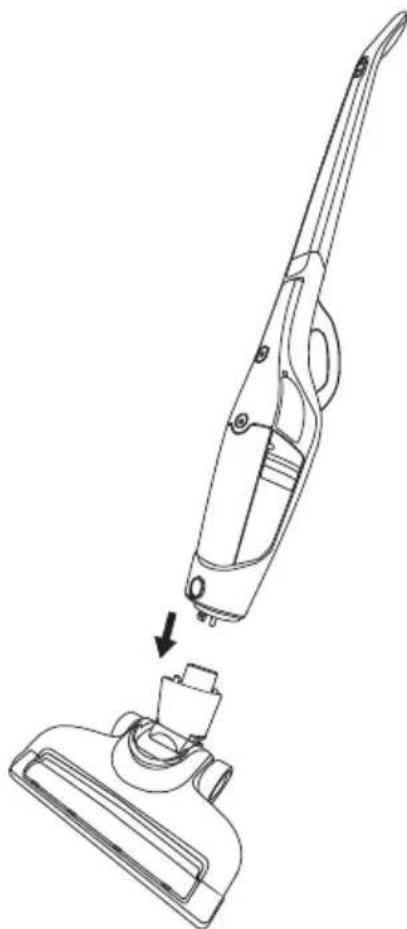

Harjan kiinnittäminen

Pölyimurin lataaminen

1.

F

• Punainen valo palaa latauksen aikana.
• Vihreä valo palaa, kun lataus on valmis.

Irrota laite aina pistorasiasta, kun pölyimuria ei ladata.

• Irrota laite aina pistorasiasta, kun pölyimuria käytetään.
• Älä imuroi suuria kohteita, ne voivat aiheuttaa harjan ja putken/suuttimen tukkeutumisen.

Puhdistus pystyimurina:

1. Vedä pölyimuri irti jalustasta. Pidä jalustaa alhaalla, kun irrotat pölyimuria jalustasta.
2. Paina Kahvan virtapainiketta kytkeäksesi pölyimurin päälle tai pois.
3. Säädä imutehoa painamalla Nopeuden ohjauspainiketta. Nopeustasoja on kaksi.

Puhdistus käsikäyttöisenä imurina:

1. Paina painiketta Pääyksikön vapautuspainike vapauttaaksesi käsikäyttöisen yksikön telakasta.
2. Liitä suutin (yhdessä suutinputken kanssa) käsikäyttöisen yksikön aukkoon. Voit säätää käytettävää suutinpäätä.

1. Paina Pääyksikön virtapainiketta kytkeäksesi pölyimurin päälle tai pois. Kun käytetään käsivaraista pölyimuria, vain yksi nopeustaso on käytettävissä.

2. Aseta käsivarainen yksikkö käytön jälkeen takaisin telakkaan, kunnes kuuluu naksahdus.

- Tasainen vihreä LED tarkoittaa, että pölyimuri toimii täydellä teholla. - Vilkkuva vihreä LED tarkoittaa, että pölyimuri toimii puolella (tai alle puolella) teholla.

Pölysäiliön ja suodattimien puhdistaminen

• Varmista aina, että yksikkö on kytketty pois päältä ja irrotettu pistorasiasta ennen pölysäiliön tyhjennystä tai pesemistä.
• Pölysäiliö on tyhjennettävä aina, kun pölytaso saavuttaa pölysäiliön "MAX"-viivan optimaalisen suorituskyvyn ylläpitämiseksi. Et voi tyhjentää pölysäiliötä, kun imuri on kokonaan koottu.
• Varmista aina, että pölysäiliö on täysin kuiva ennen sen asentamista takaisin pääyksikköön. Kostea pölysäiliö muodostaa sähköiskun vaaran.
• Suodattimet tulee puhdistaa säännöllisesti optimaalisen suorituskyvyn varmistamiseksi.
• Irrota laite aina pistorasiasta ennen suodattimien puhdistamista.

• Varmista aina, että suodattimet ovat kokonaan kuivia ennen takaisin paikoilleen asentamista. Kosteat suodattimet muodostavat sähköiskun vaaran.

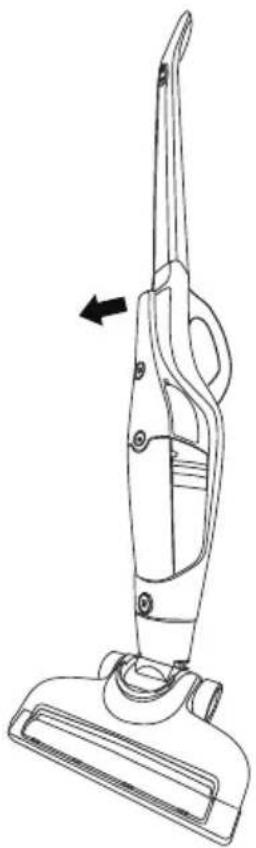

• Paina painiketta Pääyksikön vapautuspainike irrottaaksesi käsikäyttöisen yksikön telakasta.

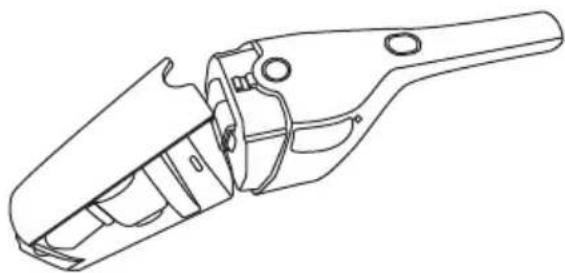

1. Paina painiketta Pölysäiliön vapautuspainike irrottaaksesi pölysäiliön käsikäyttöisestä yksiköstä.

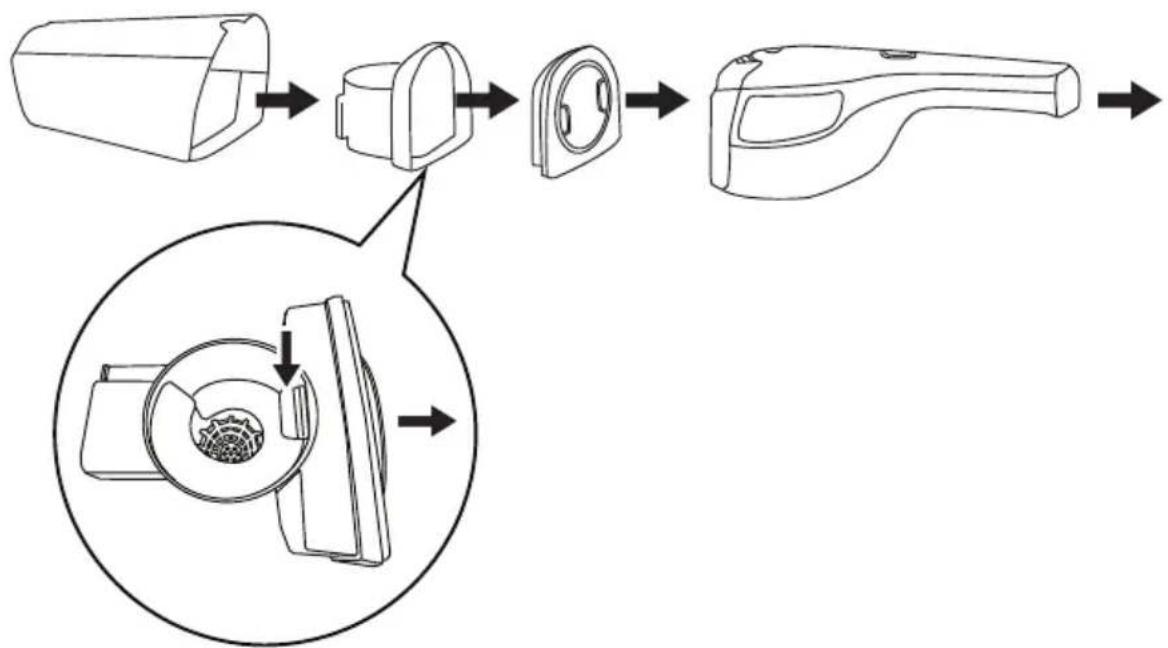

1. Irrota suutinsuodatinkannake ja suojuskokoonpano.

1. Irrota suuttimen suodattimen sieni.

1. Tyhjennä pölysäiliön sisältö roskiin.
2. Pese ne vedellä. Varmista, ettei kotelon venttiiliin ole jäänyt piiloon likaa.

1. Varmista, että kuivaat kaikki osat perusteellisesti ennen kokoamista.

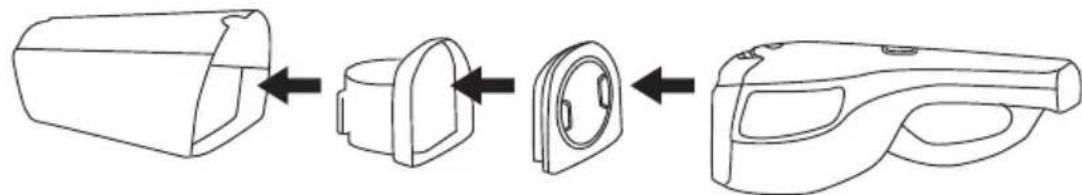

1. Kiinnitä pölysäiliö käsivaraiseen yksikköön niin, että kuuluu naksahdus.

Moottorin suodattimen puhdistaminen

1. Irrota moottorin suodatin moottorin rungosta.
2. Pese se juoksevassa vedessä.
3. Aseta se takaisin vasta täysin kuivana.

• Kulunut sekoitin tulee vaihtaa optimaalisen suorituskyvyn ylläpitämiseksi.
• Irrota laite aina pistorasiasta ennen sekoittimen puhdistus/vaihtamista.
• Vaihda ainoastaan samaa mallia olevaan osaan. Eri tyyppisen osan käyttö voi johtaa vahinkoon tai vaaraan.
• Sekoittimen varren muhvi on pidettävä puhtaana sekoittimen oikean pyörimisen ylläpitämiseksi.

Sekoittimen puhdistus

1. Paina harjan vapautuspainike irrottaaksesi päärungosta.
2. Kierrä lukko kolikolla avattuun asentoon.
3. Irrota sekoittimen kansi.
4. Irrota sekoitin. Vedä sekoitin irti sekoittimen varren muhvista. Poista tarttuneet hiukset tai pöly. Työnnä sekoitin takaisin varren muhviin. Aseta sekoitin takaisin paikalleen.

1. Aseta sekoittimen kansi takaisi paikalleen ja lukitse se lukitusasentoon.

Sekoittimen vaihtaminen

1. Paina harjan vapautuspainike irrottaaksesi päärungosta.
2. Kierrä lukko kolikolla avattuun asentoon.
3. Irrota sekoittimen kansi.
4. Vaihda vanha sekoitin uuteen.
5. Aseta sekoittimen kansi takaisi paikalleen ja lukitse se lukitusasentoon.

Ongelma Mahdolliset syyt Korjaava toimenpide
Vihreä ja punainen LED vilkuvat yhtä aikaa kolme kertaa ja sammuvat sen jälkeen.	Akkuvika. Lataa laite uudelleen.	Jos laite ei edelleenkään toimi, ota yhteys tekniseen tukeen tai paikalliseen jälleenmyyjään.
Vihreä ja punainen LED vilkuvat vuorotellen kolme kertaa ja sammuvat sen jälkeen.	Laitevika.Ylivirta latauksen aikana.Harja ei siirry normaalista ja tasaisesti käytön aikana.Moottorin ylikuormitus.Oikosulku	Tarkista käytätkö oikeaa verkkolaitemallia.Puhdista sekoittimen varren muhvi.Tyhjennä ja pese pölysäiliö.Ota yhteys tekniseen tukeen tai paikalliseen jälleenmyyjään.
Harjaa lakkaa pyörimästä käytön aikana.	Sekoittimen varren muhvi on likainen.Pölysäiliön sisältö ylittää maksimikapasiteetin.Suodattimet ja suojuskokoonpano ovat likaiset.	Puhdista sekoittimen varren muhvi.Tyhjennä ja pese pölysäiliö.Puhdista suodattimet ja suojuskokoonpano.
Harja ei pyöri pysäköintiasennossa.	Tämä ei ole vika.

Tekniset tiedot

Malli L185VC15E
Jännite 220-240V ~ 50/60Hz
Pölysäiliön maksimikapasiteetti 0.15L
Verkkolaitemalli YLS0241A	E222050
Akkumalli 18650-5S1P
Akun luokitus 18V, 2150mAh, 18650 Li-on
Harjapään nimellisjännite 18V DC

Me pyrimme jatkuvasti parantamaan tuotteitamme, joten tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Tuotteessa tai sen pakkauksessa oleva merkintä osoittaa, että tätä tuotetta ei saa hävittää muun kotitalousjätteen mukana. Sen sijaan vastuullasi on hävittää kyseinen laite viemällä se määrättyyn käytettyjen sähkö- ja elektroniikkatuotteiden keräyspisteseen kierrätystä varten. Erilliset käytettyjen laitteiden keräys- ja kierrätystoimet auttavat säästämään luonnonvaroja ja varmistamaan, että laitteet kierratetään ihmisten terveyttä ja ympäristöä suojellevalla tavalla.

Saat lisätietoja jätteen keräys- ja kierrätyspisteistä ottamalla yhteyttä paikallisiin viranomaisiin tai jälleenmyyjääsi.

Tietoa paristojen hävittämisestä

Tässä tuotteessa käytetyt paristot sisältävät kemikaleja, jotka ovat haitallisia ympäristölle. Ympäristömme säilyttämiseksi hävitä käytetyt paristot paikallisten lakien ja säädösten mukaisesti. Älä hävitä paristoja normaalin kotitalousjätteen mukana. Jos haluat lisätietoja, ota yhteys paikallisiin viranomaisiin tai tuotteen myyneeseen liikkeeseen.
