KÄYTTÖOHJE 34-293 Biltema

Autoihin, joissa ei ole vetokoukkua

HUOMIO!

Lue tämä tiedot ja suositukset huolellisesti, ennen kuin aloitat polkupyörätelineen käyttämisen.

3 x

Sisältää seuraavat osat:

• Autoihin, joissa ei ole vetokoukkua.
- Asennetaan takaluukkuun kiristyshihnalla.
- Sopii tavallisiin henkilöautoihin, farmariautoihin ja kau-punkimaastureihin.
- Kokoon taitettava teräsputkirakenne.
- Enintään 3 polkupyörälle, yhteispaino enintään 45 kg.
- Paino: 4,5 kg.

• Noudata ohjeita ja niiden autokohtaisia suosituksia. Varmista, että kaikki polkupyörätelinettä asentavat ja polkupyörätelineellä varustettua autoa ajavat ovat lukeneet nämä suositukset.
• Polkupyörätelineessä saa kuljettaa vain polkupyöriä.
• Pidä kiristyshihna hyvässä kunnossa. Älä käytä sitä muihin tarkoituksiin tai yhdessä muiden kiinnitysratkaisujen kanssa.
• Varmista, että polkupyörän kaikki osat (esimerkiksi pyörät ja satula) on kiinnitetty tiukasti ja että irrotetta-vat varusteet, kuten juomapullo, valaisin tai pumppu, on irrotettu, jotta ne eivät putoa kuljetuksen aikana.
• Polkupyörätelineen suurinta lastauskapasiteettia (45 kg) ei saa ylittää.
• Jos auton takalasin pyyhin toimii automaattisesti, se on irrotettava. Muutoin se voi juuttua polkupyörätelineeseen ja vaurioitua.

1. POLKUPYÖRÄTELINEEN SÄÄTÄMINEN

• Kiinnitä polkupyöräteline autoon.
• Varmista, että vain M-putkimuhvit koskettavat autoa.
• Löysennä molemmat lukituspyörät. Säädä polkupyörätelineen varsia siten, että ne osoittavat ylöspäin vähintään 10 asteen kulmassa.
• Kiristä molemmat lukituspyörät.

TARKISTA LOPUKSI, ETTÄ POLKUPYÖRÄTELINEEN MOLEMMAT VARRET ON KIINNITETTY KUNNOLLA.

Polkupyörätelinettä ei saa käyttää muissa kuin käyttöohjeessa mainituissa autoissa.

- Lue seuraavat suositukset huolellisesti turvallisuutesi ja muiden turvallisuuden vuoksi sekä sellaisten tilanteiden välttämiseksi, joista olet vastuussa. Nämä suositukset eivät ole kattavia, joten käytä tervettä järkeä.

2. YleMPien kiriStYSHiHnoJen kiinnittäMinen

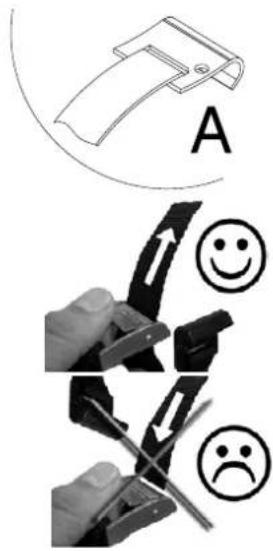

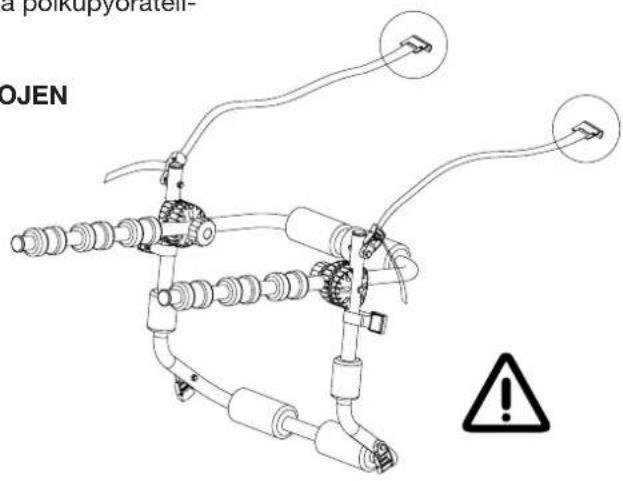

- Kiinnitä kaksi ylempää A-kiristyshihnaa polkupyörätelineen vastaaviin kiinnityspaikkoihin.

KIINNITÄ HUOMIOTA KIINNITYSHIHNOJEN ASENNUSSUUNTAAN.

3. PolkuPYörätelineen kiinnittäMinen autoon

- Kiinnitä ylemmät kiristyshihnat takaluukun yläreunaan.

ÄLÄ KOSKAAN KIINNITÄ POLKUPYÖRÄTELINETTÄ KOMPOSIITTIMATERIAALISTA (MUOVISTA) VALMISTETTUUN TAKASPOILERIIN.

- Jos autossa on kehyksetön eli liimattu takaikkuna tai leveällä kumilistalla varustettu takaikkuna, käytä erityistä sovitinta (Bilteman tuotenumero 34-2931).

• Varmista, että M-putkimuhvit koskettavat korin riittävän kestävää osaa, kuten puskuria, takaluukkua tai takaikkunaa, ja että myös kiristyshihnojen kiinnityskohdat ovat riittävän kestävät.
• Varmista, että muut polkupyörätelineen osat kuin Mputkimuhvit eivät kosketa autoa. Korin ja polkupyörätelineen kehyksen väliin on jätettävä muutama senttimetri tilaa varmuuden vuoksi.

5. SivukiriStYSHiHnoJen kiinnittäMinen

- Kiinnitä molemmat A-sivukiristyshihnat polkupyörätelineen vastaaviin kiinnityspaikkoihin.

KIINNITÄ HUOMIOTA KIINNITYSHIHNOJEN ASENNUSSUUNTAAN.

6. SivukiriStYSHiHnoJen kiinnittäMinen autoon

• Kiinnitä molemmat sivukiristyshihnat takaluukun ulkoreunaan.
• Varmista, että kiinnityshihnat eivät joudu vaahtomuovisuojan N ympärille.

7. aleMPien kiriStYSHiHnoJen kiinnittäMinen

• Kiinnitä molemmat B-koukut silmukoihin, jotka alemmat G-kiristyshihnat muodostavat.
• Kiinnitä molemmat alemmat G-kiristyshihnat polkupyörätelineen vastaaviin kiinnityspaikkoihin.

KIINNITÄ HUOMIOTA KIINNITYSHIHNOJEN ASENNUSSUUNTAAN.

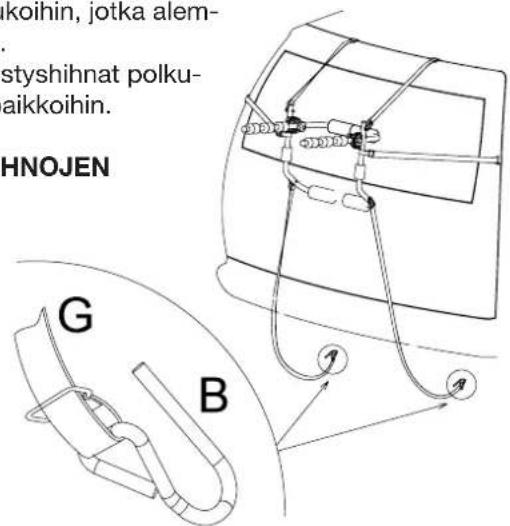

8. aleMPien kiriStYSHiHnoJen kiinnittäMinen autoon

• Kiinnitä molemmat alemmat kiristyshihnat kiinnittämällä koukut sopivaan paikkaan auton pohjaan, kuten kuvassa näkyy.
• Varmista, että kirstyshihnat eivät joudu äänenvai- mentimen tai pakoputken lähelle. Muutoin hihna voi vaurioitua.

KOUKKUJA EI SAA KIINNITTÄÄ PUSKURIIN.

• Kiristä kiristyshihnoja siten, että polkupyöräteline tulee oikeaan asentoon auton keskelle. Kiristä vähän kerrallaan vuorotellen kuvassa esitetyllä tavalla.
• Tarkista, että polkupyöräteline on kiinnitetty oikein. Se ei saa liikkua, kun yrität liikuttaa sitä voimalla eri suuntiin. Jos se liikkuu edes vähän, kiristyshihnoja on kiristettävä lisää.

10. turvaHiHnan aSentaMinen

- Kiinnitä punaisen turvahihnan osat C ja D polkupyörä-telineen kehykseen kuvassa näkyvällä tavalla.

11. PolkuPYörien laStaaMinen

• Aseta ensimmäinen polkupyörä paikalleen siten, että ketju ja kampiosa tulevat autoon päin. Aseta tämän jälkeen seuraava polkupyörä paikalleen siten, että ketju ja kampiosa tulevat poispäin autosta.
• Polkupyörät on asetettava telineeseen ristikkäin, jotta ohjaustangot eivät häiritse toisiaan.
• Polkupyörät on asetettava telineeseen oikein, jotta ne kiinnittyvät mahdollisimman tiiviisti. Polkupyörien painopisteen on tultava mahdollisimman alas. Ne eivät saa koskettaa tien pintaa esimerkiksi ajettaessa hidasteen yli.

• Jos autoon kiinnitetty polkupyörä ulottuu pyörätelineen ulkopuolelle, on noudatettava voimassaolevia määräyksiä ja varmistettava, että se on kunnolla kiinni. Kuljettajan on otettava huomioon eri maissa vallitsevat lait ja asetukset ajoneuvojen lastaamisesta.
• Varmista, että polkupyörien renkaat pysyvät poissa pakoputken pään luota. Muutoin kuumat pakokaasut voivat vaurioittaa niitä.

12. PolkuPYörien kiinnittäMinen

- Polkupyörät on kiinnitettävä polkupyörätelineen molempiin varsiin kiristyshihnoilla F.

HUOMIO! NÄMÄ KIRISTYSHIHNAT OVAT TÄRKEITÄ TURVALLISUUDEN KANNALTA.

13. PolkuPYörien IoPullinen kiinnittäMinen

• Pujota punaiset turvahihnat C ja D pyörien läpi. Ne estävät polkupyöriä putoamasta.
• Turvahihnat varmistavat, että polkupyörät pysyvät kiinni pyörätelineessä.

HUOMIO! NÄMÄ KIRISTYSHIHNAT OVAT TÄRKEITÄ TURVALLISUUDEN KANNALTA.

• Polkupyörätelineen alempi kiristyshihna on jälleen kiristettävä.
• Tarkista muut kiristyshihnat. Polkupyörät eivät saa päästä liikkumaan pyörätelineessä.
• Tarkista, että kaikki on kiinni turvallisesti yrittämällä liikuttaa polkupyöriä. Ne eivät saa päästä liikkumaan pyörätelineessä. Jos ne liikkuvat, kiristyshihnoja on kiristettävä lisää.
• Älä jätä kirstyshihnojen löysiä päitä lepattamaan ajoviimassa vaan kiinnitä ne mukana toimitetun kuminauhan E avulla.

• Noudata kussakin maassa noudatettavia määräyksiä autojen lastaamisesta.
• Huomaa, että mahdollinen virheellinen asentaminen tai käyttäminen voi aiheuttaa vaarallisia seurauksia itsellesi ja muille. Vastaat niistä itse.

Mukauta ajotapa

- Tarkista aina ennen pyörätelineen käyttämistä ja liikkeellelähtöä sekä ajamisen aikana, että esimerkiksi kaikki ruuvit, säätöpyörät ja kiristysnauhat ovat tiukasti kiinni. Polkupyörien ja polkupyörätelineen kiinnitys on tarkistettava lastaamisen jälkeen sekä säännöllisin välein ajomatkan aikana. Kiristä kiristyshihnoja tarvittaessa.

TÄRKEÄÄ

Muista, että jos polkupyöriä kuljetetaan auton pyöräte-lineessä, autosta tulee pidempi ja leveämpi. Ota tämä huomioon ajaessasi ja käsitellessäsi autoa.

• Aja varovaisesti. Auton takaosassa kuljetettava lasti voi vaikuttaa auton käyttäytymiseen eri tilanteissa eli esimerkiksi sen ohjattavuuteen, tielläpysymiseen ja peruuttamiseen sekä käyttäytymiseen sivutuulessa ja jyrkissä mutkissa.
• Hidasta nopeutta varsinkin kaarteissa ja esteitä ohittaessasi. Muista, että jarrutusmatka kasvaa.
• Älä käytä polkupyörätelinettä maastossa tai ajettaessa erittäin epätasaisella alustalla. Voimakas heilahtelu voi vaurioittaa polkupyörätelinettä ja autoa.

SINÄ KULJETTAJANA VASTAAT YKSIN POLKUPYÖRÄTELINEEN VIRHEELISESTÄ KÄYTTÄMISESTÄ TAI OHJEIDEN NOUDATTAMATTA JÄTTÄMISESTÄ AIHEUTUVISTA SEURAUKSISTA.

• Älä avaa auton takaluukkua, kun polkupyöräteline on kiinnitetty siihen.
• On suositeltavaa irrottaa polkupyöräteline aina sen käytön päätyttyä. Näin vältetään jalankulkijoiden ja muiden autoilijoiden joutuminen vaaraan.
• Irrota polkupyöräteline aina pestäessä auto automaattisella pesulinjalla, varsinkin jos käytetään pyöriviä harjoja.
• Pidä polkupyöräteline hyvässä kunnossa. Säilytä sitä oikein, ja rullaa kiristysnauhat rulliksi.

• Rekisterikilven ja auton takavalojen täytyy näkyä.
• Jos rekisterikilpi ja/tai takavalot peittyvät osittain, autoon on asennettava ylimääräinen valaistu rekisterikilpi.
• Rekisterikilven on oltava hyväksyttyä tyyppiä.
