KÄYTTÖOHJE 34-285 Biltema

Autoihin, joissa ei ole vetokoukkua

HUOMIO!

Lue tämä tiedot ja suositukset huolellisesti, ennen kuin aloitat polkupyörätelineen käyttämisen.

3 x

• Autoihin, joissa ei ole vetokoukkua.
- Asennetaan takaluukkuun kiristyshihnalla.
- Sopii tavallisiin henkilöautoihin, farmariautoihin ja kau-punkimaastureihin.
- Kokoon taitettava teräsputkirakenne.
- Enintään 3 polkupyörälle, yhteispaino enintään 45 kg.
- Paino: 4,5 kg.

Polkupyörätelinettä ei saa käyttää muissa kuin käyttöohjeessa mainituissa autoissa.

- Lue seuraavat suositukset huolellisesti turvallisuutesi ja muiden turvallisuuden vuoksi sekä sellaisten tilanteiden välttämiseksi, joista olet vastuussa. Nämä suositukset eivät ole kattavia, joten käytä tervettä järkeä.

• Noudata ohjeita ja niiden autokohtaisia suosituksia. Varmista, että kaikki polkupyörätelinettä asentavat ja polkupyörätelineellä varustettua autoa ajavat ovat lukeneet nämä suositukset.
• Polkupyörätelineessä saa kuljettaa vain polkupyöriä.
• Pidä kiristyshihna hyvässä kunnossa. Älä käytä sitä muihin tarkoituksiin tai yhdessä muiden kiinnitysratkaisujen kanssa.
• Varmista, että polkupyörän kaikki osat (esimerkiksi pyörät ja satula) on kiinnitetty tiukasti ja että irrotetta-vat varusteet, kuten juomapullo, valaisin tai pumppu, on irrotettu, jotta ne eivät putoa kuljetuksen aikana.
• Polkupyörätelineen suurinta lastauskapasiteettia (45 kg) ei saa ylittää.
• Jos auton takalasin pyyhin toimii automaattisesti, se on irrotettava. Muutoin se voi juuttua polkupyörätelineeseen ja vaurioitua.

1. POLKUPYÖRÄTELINEEN SÄÄTÄMINEN

• Kiinnitä polkupyöräteline autoon.
• Varmista, että vain M-putkimuhvit koskettavat autoa.
• Löysennä molemmat lukituspyörät. Säädä polkupyörätelineen varsia siten, että ne osoittavat ylöspäin vähintään 10 asteen kulmassa.
• Kiristä molemmat lukituspyörät.

TARKISTA LOPUKSI, ETTÄ POLKUPYÖRÄTELINEEN MOLEMMAT VARRET ON KIINNITETTY KUNNOLLA.

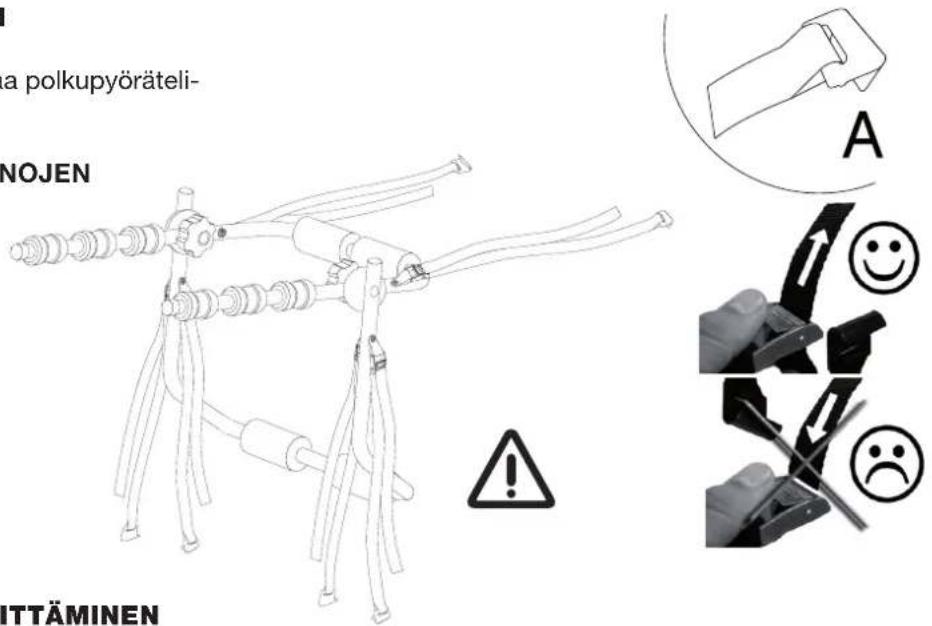

- Kiinnitä kaksi ylempää A-kiristyshihnaa polkupyörätelineen vastaaviin kiinnityspaikkoihin.

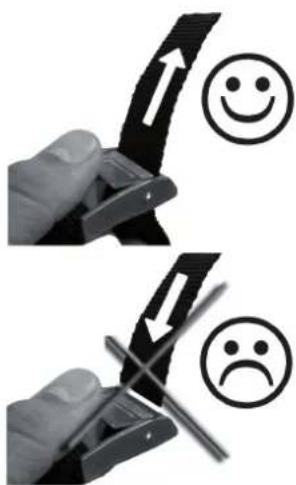

KIINNITÄ HUOMIOTA KIINNITYSHIHNOJEN ASENNUSSUUNTAAN.

3. POLKUPYÖRÄTELINEEN KIINNITTÄMINEN AUTOON

- Kiinnitä ylemmät kiristyshihnat takaluukun yläreunaan.

ÄLÄ KOSKAAN KIINNITÄ POLKUPYÖRÄTELINETTÄ KOMPOSIITTIMATERIAALISTA (MUOVISTA) VALMISTETTUUN TAKASPOILERIIN.

• Varmista, että M-putkimuhvit koskettavat korin riittävän kestävää osaa, kuten puskuria, takaluukkua tai takaikkunaa, ja että myös kiristyshihnojen kiinnityskohdat ovat riittävän kestävät.
• Varmista, että muut polkupyörätelineen osat kuin Mputkimuhvit eivät kosketa autoa. Korin ja polkupyörätelineen kehyksen väliin on jätettävä muutama senttimetri tilaa varmuuden vuoksi.

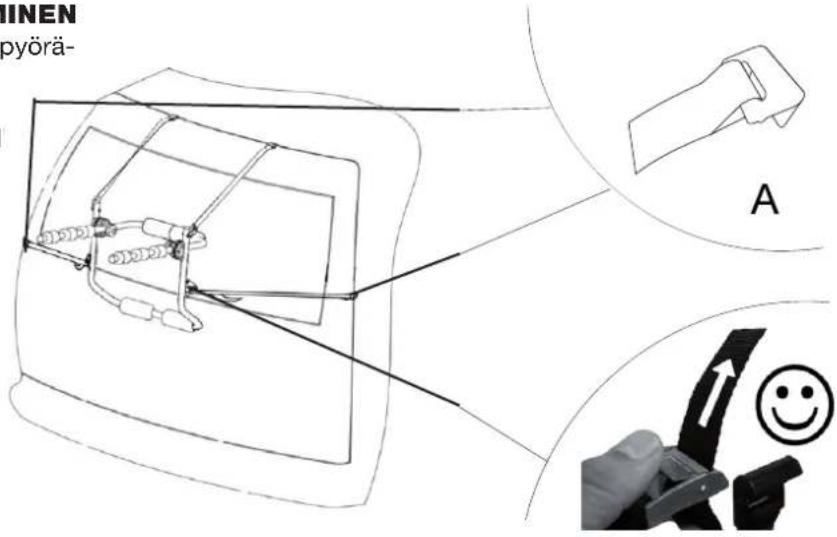

- Kiinnitä molemmat A-sivukiristyshihnat polkupyörätelineen vastaaviin kiinnityspaikkoihin.

KIINNITÄ HUOMIOTA KIINNITYSHIHNOJEN ASENNUSSUUNTAAN.

6. SIVUKIRISTYSHIHNOJEN KIINNITTÄMINEN AUTOON

• Kiinnitä molemmat sivukiristyshihnat takaluukun ulkoreunaan.
• Varmista, että kiinnityshihnat eivät joudu vaahtomuovisuojan N ympärille.

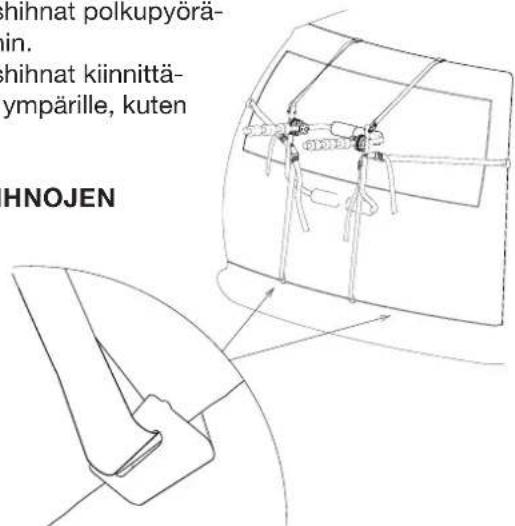

• Kiinnitä molemmat alemmat kiristyshihnat polkupyörä-telineen vastaaviin kiinnityspaikkoihin.
• Kiinnitä molemmat alemmat kiristyshihnat kiinnittämällä koukut takaluukun alareunan ympärille, kuten kuvassa näkyy.

KIINNITÄ HUOMIOTA KIINNITYSHIHNOJEN ASENNUSSUUNTAAN.

KOUKKUJA EI SAA ÄÄ PUSKURIIN.

• Kiristä kiristyshihnoja siten, että polkupyöräteline tulee oikeaan asentoon auton keskelle. Kiristä vähän kerrallaan vuorotellen kuvassa esitetyllä tavalla.
• Tarkista, että polkupyöräteline on kiinnitetty oikein. Se ei saa liikkua, kun yrität liikuttaa sitä voimalla eri suuntiin. Jos se liikkuu edes vähän, kiristyshihnoja on kiristettävä lisää.

9. POLKUPYÖRIEN LASTAAMINEN

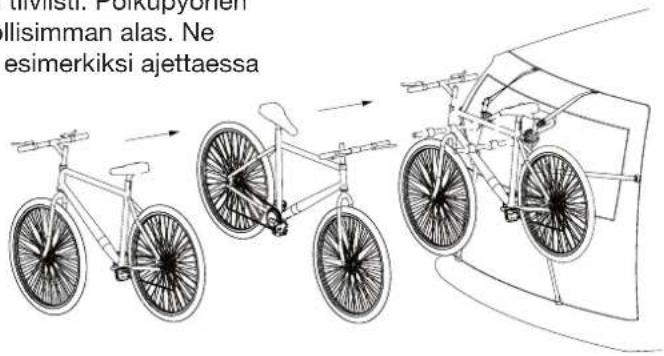

• Aseta ensimmäinen polkupyörä paikalleen siten, että ketju ja kampiosa tulevat autoon päin. Aseta tämän jälkeen seuraava polkupyörä paikalleen siten, että ketju ja kampiosa tulevat poispäin autosta.
• Polkupyörät on asetettava telineeseen ristikkäin, jotta ohjaustangot eivät häiritse toisiaan.
• Polkupyörät on asetettava telineeseen oikein, jotta ne kiinnittyvät mahdollisimman tiiviisti. Polkupyörien painopisteen on tultava mahdollisimman alas. Ne eivät saa koskettaa tien pintaa esimerkiksi ajettaessa hidasteen yli.

• Jos autoon kiinnitetty polkupyörä ulottuu pyöräteli- neen ulkopuolelle, on noudatettava voimassaolevia määräyksiä ja varmistettava, että se on kunnolla kiinni. Kuljettajan on otettava huomioon eri maissa vallitsevat lait ja asetukset ajoneuvojen lastaamisesta.
• Varmista, että polkupyörien renkaat pysyvät poissa pakoputken pään luota. Muutoin kuumat pakokaasut voivat vaurioittaa niitä.

10. POLKUPYÖRIEN KIINNITTÄMINEN

• Kiinnitä punaiset turvahihnat polkupyörätelineen kehykseen kuvassa näkyvällä tavalla.
• Polkupyörät on kiinnitettävä polkupyörätelineen molempiin varsiin punaisilla kirstyshihnoilla.

HUOMIO! NÄMÄ KIRISTYSHIHNAT OVAT TÄRKEITÄ TURVALLISUUDEN KANNALTA.

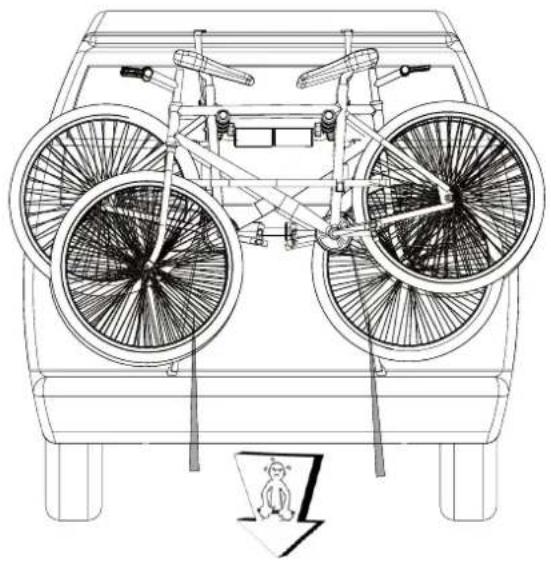

• Pujota punaiset turvahihnat pyörien läpi. Ne estävät polkupyöriä putoamasta.
• Turvahihnat varmistavat, että polkupyörät pysyvät kiinni pyörätelineessä.

HUOMIO! NÄMÄ KIRISTYSHIHNAT OVAT TÄRKEITÄ TURVALLISUUDEN KANNALTA.

12. KIRISTYSHIHNOJEN KIREYDEN

TARKISTAMINEN

• Polkupyörätelineen alempi kiristyshihna on jälleen kiristettävä.
• Tarkista muut kiristyshihnat. Polkupyörät eivät saa päästä liikkumaan pyörätelineessä.
• Tarkista, että kaikki on kiinni turvallisesti yrittämällä liikuttaa polkupyöriä. Ne eivät saa päästä liikkumaan pyörätelineessä. Jos ne liikkuvat, kiristyshihnoja on kiristettävä lisää.
• Älä jätä kiristyshihnojen löysiä päitä lepattamaan ajoviimassa vaan kiinnitä ne mukana toimitetun kuminauhan E avulla.

• Noudata kussakin maassa noudatettavia määräyksiä autojen lastaamisesta.
• Huomaa, että mahdollinen virheellinen asentaminen tai käyttäminen voi aiheuttaa vaarallisia seurauksia itsellesi ja muille. Vastaat niistä itse.

Mukauta ajotapa

- Tarkista aina ennen pyörätelineen käyttämistä ja liikkeellelähtöä sekä ajamisen aikana, että esimerkiksi kaikki ruuvit, säätöpyörät ja kiristysnauhat ovat tiukasti kiinni. Polkupyörien ja polkupyörätelineen kiinnitys on tarkistettava lastaamisen jälkeen sekä säännöllisin välein ajomatkan aikana. Kiristä kiristyshihnoja tarvittaessa.

TÄRKEÄÄ

Muista, että jos polkupyöriä kuljetetaan auton pyöräte-lineessä, autosta tulee pidempi ja leveämpi. Ota tämä huomioon ajaessasi ja käsitellessäsi autoa.

• Aja varovaisesti. Auton takaosassa kuljetettava lasti voi vaikuttaa auton käyttäytymiseen eri tilanteissa eli esimerkiksi sen ohjattavuuteen, tielläpysymiseen ja peruuttamiseen sekä käyttäytymiseen sivutuulessa ja jyrkissä mutkissa.
• Hidasta nopeutta varsinkin kaarteissa ja esteitä ohittaessasi. Muista, että jarrutusmatka kasvaa.
• Älä käytä polkupyörätelinettä maastossa tai ajettaessa erittäin epätasaisella alustalla. Voimakas heilahtelu voi vaurioittaa polkupyörätelinettä ja autoa.

SINÄ KULJETTAJANA VASTAAT YKSIN POLKUPYÖRÄTELINEEN VIRHEELISESTÄ KÄYTTÄMISESTÄ TAI OHJEIDEN NOUDATTAMATTA JÄTTÄMISESTÄ AIHEUTUVISTA SEURAUKSISTA.

• Älä avaa auton takaluukkua, kun polkupyöräteline on kiinnitetty siihen.
• On suositeltavaa irrottaa polkupyöräteline aina sen käytön päätyttyä. Näin vältetään jalankulkijoiden ja muiden autoilijoiden joutuminen vaaraan.
• Irrota polkupyöräteline aina pestäessä auto automaattisella pesulinjalla, varsinkin jos käytetään pyöriviä harjoja.
• Pidä polkupyöräteline hyvässä kunnossa. Säilytä sitä oikein, ja rullaa kiristysnauhat rulliksi.

• Rekisterikilven ja auton takavalojen täytyy näkyä.
• Jos rekisterikilpi ja/tai takavalot peittyvät osittain, autoon on asennettava ylimääräinen valaistu rekisterikilpi.
• Rekisterikilven on oltava hyväksyttyä tyyppiä.
