QFC90200X - Keittiön liesituuletin Husqvarna-Electrolux - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin (Savupiippu)
Merkki	Husqvarna-Electrolux
Malli	QFC90200X
Leveys	90 cm
Syvyys	50 cm
Korkeus	60-100 cm (säädettävä)
Paino	15 kg
Virtalähde	220-240 V, 50 Hz
Moottorin teho	220 W
Maksimi poistoteho	650 m³/h
Melutaso	65 dB(A) (maksiminopeus)
Valaistus	2 x 1,5 W LED
Ohjaus	Elektroniset painonapit
Rasvasuodatin	Alumiini, konepestävä
Hiilisuodatin	Valinnainen, malli HQ-123
Ilmanvaihto	150 mm kanavaliitäntä
Energialuokka	B
Asennustapa	Seinäasennus tai upotus
Huolto	Puhdista rasvasuodatin kuukausittain, vaihda hiilisuodatin 3-6 kuukauden välein
Turvaominaisuudet	Lämpösulake, automaattinen sammutusajastin
Mukana tulevat lisävarusteet	Rasvasuodatin, kiinnitysteline, käyttöohje
Varaosia saatavilla	Suodattimet, LED-lamput, moottoriyksikkö, ohjauskortti
Takuu	2 vuotta

Usein kysytyt kysymykset - QFC90200X Husqvarna-Electrolux

Kuinka puhdistaa rasvasuodatin?

Poista rasvasuodatin ja pese lämpimällä saippuavedellä tai astianpesukoneessa. Anna kuivua kokonaan ennen uudelleenasennusta.

Kuinka vaihtaa hiilisuodatin?

Jos käytät kiertoilmatilaa, vaihda hiilisuodatin 3-6 kuukauden välein. Tilaa malli HQ-123 Husqvarna-Electroluxilta.

Liesituuletin on äänekäs. Mitä tehdä?

Tarkista tukokset kanavasta tai suodattimesta. Varmista oikea asennus ja vähennä nopeusasetusta. Jos melu jatkuu, ota yhteys huoltoon.

Kuinka asentaa liesituuletin?

Noudata käyttöohjetta kanavoinnin tai kiertoilman asennuksessa. Kiinnitä kiinnitysteline tukevaan seinään ja kiinnitä liesituuletin. Sähköliitäntä on tehtävä pätevän teknikon toimesta.

Miksi valo ei toimi?

Tarkista, tarvitseeko LED-lamppu vaihtaa. Katkaise virta, poista lamppu ja vaihda samantyyppiseen (2 x 1,5 W LED).

Voinko käyttää liesituuletinta ilman kanavaa?

Kyllä, asenna hiilisuodatin kiertoilmatilaa varten. Liesituuletin suodattaa ja kierrättää ilman takaisin keittiöön.

Kuinka nollata suodatinhälytys?

Pidä suodattimen nollauspainiketta painettuna 3 sekunnin ajan, kunnes merkkivalo sammuu.

Mikä on suositeltu korkeus keittotason yläpuolella?

Sähköliesille asenna korkeudelle 65-75 cm. Kaasuliesille 75-85 cm. Katso tarkat määritykset käyttöohjeesta.

Onko siinä kaukosäädin?

Ei, liesituuletinta käytetään manuaalisilla säätimillä etupaneelissa.

Mistä löytää varaosia?

Ota yhteyttä Husqvarna-Electroluxin asiakaspalveluun tai käy valtuutetuilla jälleenmyyjillä. Ilmoita mallinumero QFC90200X saadaksesi oikeat osat.

KÄYTTÖOHJE QFC90200X Husqvarna-Electrolux

Kiitämme teitä tämän Husqvarna-Electrolux-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.husqvarna-electrolux.se

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

www.husqvarna-electrolux.se

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä -merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen.

Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

⚠️ Varoitukset/huomautukset ja turvallisuusohjeet.

i Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita.

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

1! TURVALLISUUSOHJEET

⚠️ Huomio! Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu ainoastaan kotitalouskäyttöön.

! Varoitus! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä, ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei henkilöiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella. Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Jos liesituuletinta käytetään samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

⚠️ Huomio! Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti. Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata

kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

⚠️ Huomio! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

2. KÄYTTÖ

Tuuletinta käytetään ruoanlaitosta aiheutuneen savun ja höyryn poistamiseen. Laitteen mukana tulevasta asennusohjeesta käy ilmi käytetäänkö hankkimaanne mallia

imukupuversiona ulkoiseen poistoon vai suodatinversiona sisäiseen kierto

3. ASENNUS

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

⚠️ Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

HUOLTO

Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke

verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio! Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.

Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista.

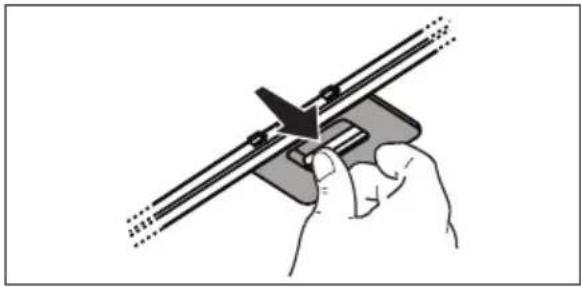

Rasvasuodatin - Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

Type 15 - Kertakäyttöinen hiilisuodatin

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä EI voi pestä eikä käyttää uudestaan

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

1. valojen ON/OFF katkaisija
2. moottoreiden OFF katkaisija
3. • 1. • 1. Pienin imuteho (3.), keskitaso (4.), korkein (5.).

Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

VALAISTUS

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

Vaihda vioittunut lamppu uuteen.

Käytä ainoastaan ∅35mm E14 28W halogeeni kynttilälamppuja.
