8610D Pesukarhu - Pyykinpesukone UPO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Etulataava pesukone
Merkki	UPO
Malli	8610D Pesukarhu
Kapasiteetti	6 kg
Maksimi linkousnopeus	1000 rpm
Energiatehokkuusluokka	A+
Vuotuinen energiankulutus	196 kWh
Vuotuinen vedenkulutus	9900 L
Melutaso (Pesu/Linkous)	76 dB / 68 dB
Mitat (L x K x S)	600 x 850 x 600 mm
Nettopaino	70 kg
Virtalähde	220-240 V, 50 Hz, 10 A
Vesiliitännän paine	1-10 bar
Pesuohjelmien lukumäärä	15
Erikoisohjelmat	Puuvilla, Synteettiset, Hienopesu, Villa, Pikapesu 15, Eco, Käsinpesu, Rummunpuhdistus
Lisäominaisuudet	Kuormantunnistus, vaahdonhallinta, epätasapainon tunnistus, lapsilukko, ajastettu käynnistys (0-24 h)
Näyttötyyppi	LED-digitaalinäyttö
Rummun materiaali	Ruostumaton teräs
Luukun avautumiskulma	180 astetta
Vedenotto	Vain kylmä vesi
Asennustyyppi	Vapaasti seisova
Huolto	Puhdista nukkasihti kuukausittain, poista kalkki 3 kuukauden välein
Takuu	2 vuotta

Usein kysytyt kysymykset - 8610D Pesukarhu UPO

Kuinka asennan pesukoneen oikein?

Varmista, että kone on tasaisella alustalla. Poista kuljetuspultit, liitä vedenottoletku kylmävesihanaan, poistoletku lattiakaivoon tai tiskialtaaseen ja kytke pistoke maadoitettuun pistorasiaan. Säädä jalat estääksesi tärinää.

Mitä teen, jos kone ei käynnisty?

Tarkista, että luukku on kunnolla kiinni, vesihana on auki, poistoletku ei ole taittunut ja kone on kytketty pistorasiaan. Varmista myös, ettei sulake ole palanut.

Kuinka puhdistan nukkasihtin?

Avaa sihdin kansi alhaalta edestä, kierrä sihti auki, poista nukka ja roskat, huuhtele juoksevalla vedellä ja asenna tiukasti takaisin. Tee tämä kuukausittain.

Mikä on maksimi täyttömäärä?

Maksimi kuivapesumäärä on 6 kg puuvillaohjelmilla. Ylikuormitus voi heikentää pesutulosta ja lisätä melua. Katso ohjelmataulukosta tarkat kuormat.

Kuinka käytän ajastettua käynnistystä?

Paina 'Ajastettu käynnistys' -painiketta toistuvasti asettaaksesi haluamasi viiveen (1-24 tuntia). Näyttö näyttää viiveajan. Sulje luukku ja paina Käynnistä/Tauko. Kone käynnistyy viiveen jälkeen.

Miksi linkous on erittäin meluisa?

Tarkista epätasainen kuorman jakautuminen. Jos pyykki on paakkuuntunut, jaa se uudelleen käsin. Varmista myös, että kone on tasattu ja kuljetuspultit on poistettu. Epätasapainon tunnistus voi hidastaa linkousta.

Kuinka aktivoin lapsilukon?

Pidä 'Lapsilukko'-painiketta (tai ohjeen mukaista painikeyhdistelmää) painettuna 3 sekunnin ajan. Näyttöön ilmestyy symboli. Poistaaksesi lukituksen, toista toimenpide.

Mitä virhekoodi 'E1' tarkoittaa?

Virhekoodi E1 ilmaisee vedenotto-ongelmaa. Tarkista, että vesihana on täysin auki, vedenottoletku ei ole taittunut ja vedenpaine on riittävä. Puhdista myös vedenoton sihti.

Voinko käyttää konetta kuumavesiliitännällä?

Ei, tämä malli on suunniteltu vain kylmävesiliitäntään. Kuumavesiliitäntä voi vahingoittaa konetta ja mitätöidä takuun.

Kuinka usein minun tulisi suorittaa rummunpuhdistusohjelma?

Suorita 'Rummunpuhdistus'-ohjelma 2-3 kuukauden välein homeen ja hajun estämiseksi. Voit lisätä myös pesukoneenpuhdistusainetta parhaan tuloksen saavuttamiseksi.

KÄYTTÖOHJE 8610D Pesukarhu UPO

A Start-merkkivalo
B Näyttö
C Lisätoimintojen painikkeet
H Linkouksen valintapainike
L Käynnistyspainike
I Käynnistymisen ajastuspainike
P Ohjelman ja lämpötilan valitsin

Kaikkia NORMAALI - ja SILIÄVÄT/ SYNTEETTISET-ohjelmia on lyhennetty, jotta pesun kesto saadaan mahdollisimman lyhyeksi pesutuloksen kuitenkin pysyessä erinomaisena. Tämän lisäksi elektronisessa pesukoneessa on myös "EASY LOGIC" -järjestelmä, joka tunnistaa automaattisesti pyykin määrän ja säätää käytettävän veden määrän sen mukaan lyhentäen suhteessa pesun kestoa. Näin säästät vettä, aikaa ja sähköä. Jos pyykkiä on suositeltua määrää vähemmän (katso teknisiä tietoja), pesuun käytetään vähemmän vettä, 2 litraa pyykkikiloa kohti. Jos kone on täytetty puolilleen tai pyykkiä on vielä vähemmän, kone suorittaa automaattisesti yhden huuhtelukerran ohjelmoitua vähemmän.

Huomaa: "EASY LOGIC"-toiminto on aktiivinen vain "NORMAALI" ohjelmassa.

PESUJAKSO:

(kun teet nämä toimenpiteet pesukone suorittaa valitun pesujakson)

1. Avaa kansi ja rummun luukut (katso kappaletta pesukoneen käyttö).
2. Laita pyykki koneeseen ja sulje rummun luukut huolellisesti.
   Huomio: Konetta ei saa täyttää liikaa. Älä pese tekstiilejä, jotka imevät paljon vettä, esimerkiksi mattoja.
3. Annostele pesuainelokerikkoon vähävaahtoista, automaattipesukoneelle tarkoitettua pesuainetta ja huuhteluainetta(katso kappaletta "PESUAINEIDEN KÄYTTÖ").
4. Sulje rummun luukut ja kansi.
5. Käännä ohjelmanvalitsin (P) pestävälle kuidulle sopivan ohjelman ja lämpötilan kohdalle (katso: "OHJELMATAULUKKO")

HUOMAA: Kun käännät valitsinta näyttöön tulee automaattisesti valitun jakson kesto minuutteina. Koneen toimiessa aika lyhenee, kunnes näyttöön tulee sana END, joka osoittaa, että ohjelma on päättynyt.

1. Valitse haluamasi linkousnopeus painamalla painiketta (H) (katso "LINKOUSNOPEUDEN MUUTTAMINEN").

2. Valitse lisätoiminnot painikkeilla (C) (katso "LISÄTOIMINNOT"). Painettujen painikkeiden merkkivalot syttyvät ja näytössä näkyvä aika muuttuu asetettujen toimintojen mukaan.

3. Voit halutessasi painaa painiketta (I) (katso "KÄYNNISTYKSEN AJASTUS").

4. Käynnistä pesujakso painikkeella (L) (katso "KÄYNNISTYSPAINIKE")

5. Pesun päätyttyä käännä ohjelmanvalitsin (P) asentoon "STOP"

6. Avaa kansi ja rummun luukut ja ota pyykki koneesta.

7. Irrota pistoke pistorasiasta kuivin käsin.

8. Sulje vesihana.

LINKOUSNOPEUDEN MUUTTAMINEN:

Koneessa on useita mahdollisia linkousnopeuksia, joista voit valita haluamasi ennen koneen käynnistämistä. Linkousnopeutta muutetaan painamalla painiketta (H), kunnes ollaan halutun arvon kohdalla. Jos haluat poistaa linkoustoiminnon käytöstä, paina painiketta, kunnes näyttöön tulee "00".

Huomaa: Suurin linkousnopeus vaihtelee mallin mukaan ja se näkyy koneen näytössä. Suurinta valittavissa olevaa linkousnopeutta muutetaan valitun ohjelman mukaan.

Tasapainon valvonta linkouksen aikana:

Tässä pesukoneessa on erityinen elektroninen täytön tasapainon hallinta. Ennen linkouksen aloittamista järjestelmä jakaa pyykin rumpuun mahdollisimman tasaisesti. Jos pyykki ei ole tasapainossa, loppulinkouksen nopeus alenee turvallisuussyistä, ja jos epätasapaino on liian suuri, kone ei linkoa.

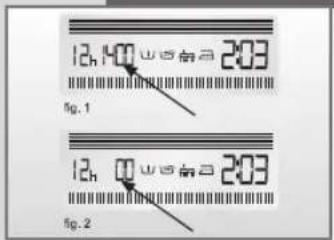

NÄYTTÖ JA PESUJAKSON KESTO:

Kun ohjelma valitaan valitsimella (P), näyttöön tulee vastaava linkousnopeus sekä jakson kesto. Aika lyhenee jakson toimiessa, kunnes se jakson lopussa tulee nollaan ja näyttöön tulee "END". Tällöin voit ottaa pyykin koneesta.

HUOMAA: Ohjelmissa “NORMAALI” näytössä aluksi näkyvä jakson kesto voi muuttua, koska siihen vaikuttavat eri tekijät, kuten veden lämpötila, paine sekä rumpuun laitetun pyykin määrä. Pesun aikana koneen elektroninen ohjausjärjestelmä muuttaa automaattisesti pesun aikaa näiden tekijöiden mukaan. Näin saadaan paras pesutulos lyhyimmässä ajassa.

KÄYNNISTYKSEN AJASTUS:

Koneessa on toiminto, jonka avulla käynnistymistä voidaan siirtää enintään 16 tuntia myöhemmäksi, jokaisella painikkeen (I) painalluksella näyttöön tulee tuntimäärä, välillä 1 - 16, joka täytyy odottaa ennen koneen käynnistymistä. Kun painiketta (L) on painettu, pesukone odottaa asetetun tuntimäärän ja aloittaa sitten pesujakson automaattisesti.

Ajastuksen toiminnan osoittaa näytössä olevien pisteiden vilkkuminen.

KÄYNNISTYSPAINIKE:

Kun olet valinnut kappaleen «PESUJAKSO» kohdissa 1 – 8 mainitut toimenpiteet, käynnistä pesukone tällä painikkeella. Merkkivalo syttyy noin 2 - 3 sekunnin kuluttua osoittaen, että luukku on lukossa ja ohjelma on alkanut.

OHJELMANVALITSIMEN "STOP":

Stop palauttaa koneen alkutilaan. Jos ohjelmaa halutaan muuttaa tai jos koneeseen halutaan myöhemmin lisätä pyykkiä, ohjelmanvalitsin viedään asentoon "STOP", sitten valitsin viedään uudelleen halutun ohjelman kohdalle ja painetaan painiketta "START".

Huomio!! On suositeltavaa käyttää tätä toimintoa vain kun se on välttämätöntä ja vain kun nollattava ohjelma on ollut toiminnassa alle 3 minuuttia. Luukun avaamiseksi pysäyttämisen jälkeen on odotettava 2 minuuttia.

Jos valitset jonkin alla näkyvistä painikkeista, näyttöön tulee sen symboli. Jos valitset vahingossa väärän painikkeen tai muutat mieltäsi, voit peruuttaa toiminnon painamalla painiketta uudelleen.

ESIPESU:

Kun painat tätä painiketta, kone suorittaa lyhyen esipesun, jonka lämpötila on korkeintaan 40 °C ja joka kestää noin 10 minuuttia. Voit käyttää toimintoa vain ohjelmissa "NORMAALI", "SILIÄVÄT/SYNTEETTISET" ja "PÄIVITTÄISPESU".

HUOMAA: Käyttäessäsi tätä lisätoimintoa pesuainetta täytyy laittaa myös esipesun lokeroon.

Kun painat tätä painiketta, pesukone suorittaa pesun asetetussa lämpötilassa, mutta jakso kestää kauemmin. Voit käyttää painiketta ohjelmissa "NORMAALI" ja "SILIÄVÄT/SYNTEETTISET".

LISÄHUUHTELU:

Pesukone on valmistettu niin että se kuluttaa mahdollisimman vähän vettä. Alueilla, joilla vesi on hyvin pehmeää, pesujakson päättyessä pyykissä saattaa vielä olla pesuaineen jäännöksiä, tällä painikkeella pesukone suorittaa lisähuuhtelut.

Voit käyttää lisähuuhteluja "NORMAALI", "SILIÄVÄT/SYNTEETTISET", "PÄIVIT-TÄISPESUSSA" ja "HUUHTELUISSA"

RYPISTYMISEN ESTO:

Kun painat tätä painiketta, pesujakson päätyttyä rumpu pyörii vielä 30 minuutin ajan estäen näin pyykin rypistymisen. Jos tämä toiminto on valittu, suurin linkousnopeus on 800 kierrosta. Toimintoa ei voi valita ohjelmassa "VILLA".

Lisätoimintojen käyttö riippuu valitusta ohjelmasta. Jos toiminto ei sovi yhteen ohjelman kanssa, painike ei toimi (katso OHJELMATAULUKKO).

OHJELMATAULUKKO

OHJELMANVALITSIN	PESU-LÄMPÖ-TILA	SYMBOLI	KUITUTYYPPI	PESUAINELOKEROT	LINKOUSNOPEUS	KÄYTETTÄVISSÄOLEVÄT PAINIKKEET				AUTOMAATTINEN
						ESIPESU	eTEHOPESU	LISÄHUHTELU	PPISTYMISENESTO
[627K]NORMAALIPESU	90°		Hyvin likainen valkoinenpuuvillapyykki, jossaorgaanisia tahroja	(36X0)	Maxtai pienempi	(T763)	(XX22)	(TAB3)	(TYY5)	○
[H70S]NORMAALIPESU	75°		Hyvin likaiset, kestävätlakanat, paidat, pöytäliinat,pyyhkeet	(2DXG)	Maxtai pienempi	(TX22)	(XT23)	(H8KW)	(H35C)	○
[3DTK]NORMAALIPESU*	60°		Normaalilikaiset,kestävät paidat, pöytäliinatja pyyhkeet	(2T25)	Maxtai pienempi	(Y642)	(YHAA)	(YHT4)	(TX66)	○
[4SHU]NORMAALIPESU	40°		Normaalilikaiset, kestävätvalkoiset ja värilliset kuidut	(T5H2)	Maxtai pienempi	(BYAY)	(CBTZ)	(Z23C)	(H4YY)	○

TOIMINTO MAHDOLLINEN

TOIMINTO EI MAHDOLLINEN

VALINNAINEN KUN ESIPESUPAINIKETTA ON PAINETTU

Energiatietojen viiteohjelma on normin EN60456 mukaisesti suurimmalla linkousnopeudella ja painikkeella (normaalipesu ja) tehopesu valittuna.

OHJELMANVALITSIN	PESU-LÄMPÖ-TILA	SYMBOLI	KUITUTYYPPI	PESUAINELOKEROT	LINKOUSNOPEUS	KÄYTETTÄVISSÄOLEVAT PAINIKKEET				AUTOMAAATTINEN
						ESIPESU	eTEHOPESU	LISÄHUHTELU	NYPISTYMISENESTO
NORMAALIPESU	30°		Vähän likaiset värillisetarat kuidut	[AWYKH]	Maxtai pienempi	●	●	[TOD8]	[2020]	○
SILIÄVÄT/SYNTEETTISET	60°	[4ASW]	Hyvin likaiset tekokuidut,jotka eivät päästä väriä	[BCBD]	800tai pienempi	●	●	[WADH]	[HOSW]	○
SILIÄVÄT/SYNTEETTISET	40°	[27H7]	Vähän likaiset, värilliset,arat tekokuidut	[5ZAH]	800tai pienempi	●	●	[XW1D]	[DBG3]	○
SILIÄVÄT/SYNTEETTISET	30°		Vähän likaiset, värilliset,arat tekokuidut		800tai pienempi	●	●	[06T2]		○
HIENOPESU	40°		Arat puuvilla-, viskoosi- jasekoitekuidut		500tai pienempi	○	○		[WXXH]	**
HIENOPESU	30°		Arat puuvilla-, viskoosi- jasekoitekuidut		500tai pienempi	○	○	[Y70Z]		**
[4K3Z]VILLAPESU***	40°		Konepesun kestävä villa		800tai pienempi	○	○	[WTK5]		○
[606C]VILLAPESU	30°	[Y46X]	Konepesun kestävä villa	[TOTH]	800tai pienempi	○	○	[06TG]		○
[7028]VILLAPESU	KYLMÄ		Silkki ja aratsekoitekuidut	[X4SK]	800tai pienempi	○	○	[ZZ3Y]		○
KÄ[80ZY][IMAGE]	30°		Käsinpestävät kuidut	[SW5H]	800tai pienempi	○	○	[3DSW]	[02BH]	**
PII▶▶	35°	[30Y4]	Pikapesu noin 35-40minuutissa,vähän likaiselle pyykille	[A503]	Maxtai pienempi	○	○	[SHXX]	[28CG]	○
[324W]PAVITTASPESU	60°	[0H46]	Lyhyt pesu usein pestävillepuuvillakuiduille ja kestävillekuiduille		Maxtai pienempi	●	○	[TXBH]		○
[CS2H]PAVITTASPESU	40°	[W072]	Lyhyt pesu usein pestävillepuuvillakuiduille ja kestävillekuiduille		Maxtai pienempi	●	○			○
HUUH[44AT]TA	—	[WWAT]	Pyykin huuhtelu jaraikastaminen	[508A]	Maxtai pienempi	○	○	[3BCK]		○
TYI[2AYO]JA LINKOUS	—	[HXXH]	Tyhjennys ja loppulinkous	[000W]	Maxtai pienempi	○	○			○

TOIMINTO MAHDOLLINEN

TOIMINTO EI MAHDOLLINEN

VALINNAINEN KUN ESIPESUPAINIKETTA ON PAINETTU

** PAINA START OHJELMAN JATKAMISEKSI!
*** Tämän pesukoneen ohjelma "Villa" on Woolmarkin hyväksymä villavaatteille, joissa on merkki "konepes-tävä" ja The Woolmark Company -merkintä. Noudata vaatteessa olevan hoito-ohjeen sekä pesukoneen valmistajan suosituksia. M0402-M0403-M0404-M0405.

MALLI →		PESUKARHU 8600D	PESUKARHU 8610D	PESUKARHU 8620D	PESUKARHU 8630D MINIMAX 6380D	PESUKARHU 8640D WT 6045D
Mitat:	Leveys cm:	40.0	40.0	40.0	40.0	40.0
	Korkeus cm:	90.0	90.0	90.0	90.0	90.0
	Syvyys cm:	60.0	60.0	60.0	60.0	60.0
Suositeltu enimmäistäyttö:		6,0 Kg	6,0 Kg	6,0 Kg	6,0 Kg	6,0 Kg
		4.0 Kg	4.0 Kg	4.0 Kg	4.0 Kg	4.0 Kg
		3,0 Kg	3,0 Kg	3,0 Kg	3,0 Kg	3,0 Kg
		1,5 Kg	1,5 Kg	1,5 Kg	1,5 Kg	1,5 Kg
Max linkous: (kierrosta/min)		1000	1100	1200	1300	1400
Veden paine:		min. 0.05 MPa - max. 1 MPa
Enimmäiskulutus/sähköllitäntä katso arvokilpeä		katso arvokilpeä

NOTES:
