KÄYTTÖOHJE 9033-11/17 Hazet

Paineilmatoiminen kulmakarahiomakonesarja

Ursprungssprache deutsch – original language: German – Alkuperäinen kieli saksa

• Varmista, että työkalun käyttäjä on luke-nut käyttöoppaan huolellisesti ja ymmärtänyt sisällön ennen käyttöönottoa.
• Käyttöopas sisältää tärkeitä tietoja, joita HAZET-työkalun turvallinen ja häiriötön käyttö edellyttää.
• Työkalun määräysten mukaiseen käyttöön kuuluu tämän käyttöoppaan kaikkien turvallisuusohjeiden ja tietojen huomioiminen.
• Säilytä käyttöopas HAZET-työkalun lähellä.
• Työkalu kehitettiin tiettyihin käyttötarkoi-tuksiin. HAZET huomauttaa erityisesti, että työkalua ei saa muuttaa ja/tai käyttää tavalla, joka ei vastaa suunniteltua käyttötarkoi-tusta.
• HAZET ei vastaa eikä takuu korvaa loukkaantumisia ja vaurioita, jotka johtuvat käyttötarkoituksen ja määräysten vastaisesta käytöstä tai turvallisuusmääräysten vastaisesta toiminnasta.
• Lisäksi on noudatettava työkalun käyttökohteen työturvallisuusmääräyksiä sekä yleisiä turvallisuusmääräyksiä.

2. Symbolien selitys

HUOMIO: Kiinnitä erityinen huomio näihin symboleihin!

Lue käyttöopas!

Omistajan on noudatettava käyttöopasta ja opastettava kaikki työkalun käyttäjät käyttöoppaan mukaisesti.

HUOMAUTUS!

Tällä symbolilla merkitään käsittelyä helpottava ohjeet.

VAROITUS!

Tällä symbolille merkitään tärkeät kuvaukset, vaaralliset olosuhteet, turvallisuusvaarat ja -ohjeet.

HUOMIO!

Tällä symbolilla merkitään ohjeet, joiden noudattamattomuudesta seuraa vaurioita, toimintavirheitä ja/ tai laitteen toimimattomuus.

AMMATTIKÄYTTÄJILLE!

Työkalu soveltuu vain ammattikäyttäjille. Jos kouluttamattomat henkilöt käyttävät sitä, seurauksena voi olla loukkaantuminen tai työkalun tai työkappaleen tuhoutuminen.

Käytä kuulonsuojaimia!

1. Omistajan vastuu

• Laite on rakennettu suunnittelu- ja valmi- stusajankohtana voimassa olevien, hyväk- syttyjen tekniikan sääntöjen mukaan ja on turvallinen käyttää. Laitteesta voi kuitenkin aiheutua vaaroja, jos kouluttamattomat henkilöt käyttävät sitä asiattomasti tai määräysten vastaisesti. Jokaisen laitteella työskentelevän tai laitetta käsittelevän hen- kilön on siksi luettava käyttöopas ennen käyttöä ja ymmärrettävä sen sisältö.
• Laitteen kaikki muutokset ja lisäasennukset on turvallisuussyistä kielletty.
• Huomioi kaikki laitteen turvallisuusohjeet, varoitukset ja toimintaohjeet, ja pidä lukukelpoisina. Uusi vioittuneet merkinnät, kilvet tai tarrat sekä näytön suojukset välittömästi.
• Ilmoitettuja raja-arvoja, säätöarvoja ja säätöalueita on ehdottomasti noudatettava.
• Säilytä käyttöopas aina laitteen lähellä.
• Käytä vain teknisesti moitteetonta ja turvallista laitetta.
• Pidä turvalaitteet aina esteettömästi käytet-tävinä, ja tarkasta ne säännöllisesti.

2.Määräysten mukainen käyttö

Käyttöturvallisuus on mahdollista varmistaa vain, jos laitetta käytetään sille suunniteltuun käyttötarkoitukseen käyttöoppaan mukaisesti. Käyttöoppaan työturvallisuusohjeiden lisäksi on huomioitava laitteen käyttöpaikkaa koskevat yleiset turvallisuus-, tapaturmantorjunta- ja ympäristönsuojelumääräykset.

Käytettäessä ja huollettaessa on noudatettava voimassa olevia määräyksiä.

• Paineilmatoiminen HAZET-kulmakarahiomakone on kätevä laite eri käyttötarkoituksiin.
• HAZET-kulmakarahiomakone tarjoaa monia käyttömahdollisuuksia hionnasta ja ruosteen poistosta tiivistejäämien poistoon sylinterinkansista ja vastaavia.
• Monipuolisilla lisätarvikkeille lukuisia muita käyttötarkoituksia.
• HAZET-paineilmatyökalun asiaton tai turval - lisuusmääräysten vastain käyttö voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

Laitteiden kaikki määräysten vastainen käyttö ja/tai muu käyttö on kielletty ja katsotaan väärinkäytöksi.

• Valmistaja ja/tai tämän valtuutetut edustajat eivät vastaa vaurioista, jotka ovat seurausta laitteiden määräysten vastaisesta käytöstä.
• Omistaja vastaa yksin kaikista määräysten vastaisesta käytöstä aiheutuvista vaurioista.

Käytä kuulonsuojaimia!

3. Laitteesta aiheutuvat vaarat

HAZET-työkalun toimivuus on tarkastettava aina ennen käyttöä. Jos tarkastuksessa todetaan, että työkalu ei ole toimintakuntoinen tai siinä on vaurioita, työkalua ei saa käyttää. Jos työkalu ei täysin toimintakuntoinen, mutta sitä käytetään silti, seurauksena voi olla huomattavia ruumiinvammoja, terveyshaittoja ja esinevahinkoja.

• Älä käytä työkaluja, joiden käynnistin on vioi - ttunut. Työkalut ovat vaarallisia, jos niitä ei voida käynnistää/pysäyttää käynnistimellä, joten ne on korjattava.
• Teetä huollot ja korjaukset aina ammattihen - kilöillä. Turvallisen toiminnan varmistamiseksi laitteessa saa käyttää vain alkuperäisosia.
• Suojuksia ja/tai kotelon osia ei saa poistaa.
• Älä käytä työkalia, jos jokin suojus puuttuu tai kaikki turvalaitteet eivät ole paikoillaan ja moitteettomassa kunnossa.

• HAZET-työkalujen kaikki muutokset ja lisä asennukset on turvallisuussyistä kielletty. Vastuu päättyy heti, jos laitetta muutetaan.

• Käytä suojakäsinei - tä ja -laseja.
  Paineilmakäyttöiset työkalut voivat lennättää lastuja, pölyä ja muuta irronutta materiaalia nopeasti, mikä voi johtaa vakaviin silmävammoihin. Paineilma on vaarallista. Ilmavirta voi vahingoittaa herkkiä kehon osia, esimerkiksi silmiä, korvia jne. Ilmavirta voi lennättää kappaleita ja pölyä.

• Käytä kuulonsuojaimia. Pitkäaikainen altistuminen paineilmatyökalun melulle voi johtaa kuulon pysyvään alenemaan.
• Käytä suojanaamaria ja hengityssuojainta. Esimerkiksi liimojen ja tervan sisältämien kemikaalien höyryt voivat pitkään hengitettnä vahingoittaa vakavasti.
• Käytä tyköistuvaa suo- javaatetusta. Työkalujen liikkuvat osat voivat tarttua hiuksiin, vaatetukseen, koruihin ja muihin irtoesineisiin, mistä voi seurata vaikeita vammoja. Älä käytä liian väl- jiä ja/tai vöillä tai nauhoilla j vaatteita, joihin työkalun liikku tarttua. Riisu töiden ajaksi ka lot, tunnisteet, rannekkeet, k jotka voivat tarttua työkaluum kalun liikkuviin osiin. Sido t hiukset.
• Paineilmatyökalut eivät kuulu lasten käsi - in. Luvattomat henkilöt voivat käyttää valvomattomia tai paineilman syöttöön liitettyjä työkaluja ja vahingoittaa itseään tai ulkopuolisia.

• Älä käytä työkalua räjähdysvaarallisissa tiloissa. Työkalut, kuten hiomakoneet, voivat aiheuttaa kipinöintiä, joka voi johtaa palavien materiaalien syttymiseen. Älä käytä työkalua palavien aineiden, esimerkiksi bensiinin, naftan tai puhdistusaineiden lähellä. Työskentele vain puhtaissa, hyvin tuulete-tuissa tiloissa, joissa ei ole palavia materiaaleja. Älä käytä happea, hiilidioksidia tai muita pullokaasuja paineilmatyökalujen käyttövoimana.
• Älä suuntaa laitetta toisiin henkilöihin. Pidä lapset ja muut asiattomat henkilöt poissa vaara- ja työalueelta, kun käytät työkalua.
• Älä käytä laitetta tyhjäkäynnillä.
• Paineilmatyökalut eivät saa joutua koske - tuksiin virtalähteiden kanssa.
• Huomioi käyttöpaine, katso maks. ilman-paine sivun 7 taulukosta. Työkalujen ja varusteiden suurimman paineen ylittäminen voi aiheuttaa räjähdyksen ja johtaa vakavaan loukkaantumiseen. Paineilman enimmäispaineen tulee olla sama tai alle työkalun sallittujen painekuormitusmerkintöjen.
• Tarkasta letkuliitoksen tiukkuus. Älä käytä vaurioituneita letkuja. Sinkoilevat letkut voit loukata pahasti.
• Irrota paineilmatyökalut vain paineettomana. Sinkoilevat letkut voivat aiheutaa vaaratilanteen.
• Käytä vain kuivaa, puhdasta paineilmaa. Älä käytä happea, hiilidioksidia tai muita pullokaasuja paineilmatyökalujen käyttövoimana.
• Käytä ainoastaan valmistajan suosittelemia varaosia, kiinnikkeitä ja tarvikkeita.
• Älä kanna työkalua ilmaletkun varassa.

• Älä kanna liitettyä työkalua käynnistinvi-vun varassa.
  • Vältä käynnistymistä vahingossa.

• Pidä kahvat aina kuivina, puhtaina, öljytt - öminä ja rasvattomina.

• Varmista työpaikan puhtaus, hyvä tuule - tus ja valaistus.
• Älä käytä työkalua alkoholia tai huumeita nauttineena.
• Korjauta valtuutetussa huollossa.
• Pidä laitteen merkinnät aina luettavina. Omistaja vastaa siitä, varoituksen, käyntinopeuden, sarja- ja tuotenumeron sisältävä kilpi on aina vaurioton ja luettavissa.
• Älä kiinnitä pikaliitintä suoraan laitteeseen. Pikaliitin on erotettava laitteesta vähintään 20 cm:n ilmaletkulla.
• Irrota ilmaletku, kun vaihdat hiomalautasta.
• Irrota työkalu paineilman syötöstä, kun vaihdat hiomatynnyn. Noudata turvallisuusohjeita.
• Käytä ainoastaan laitteeseen tarkoitettuja hiomatyynyjä.

1. Tekniset tiedot / laitteen rakenneosat

		9033-11
Ilmaliitäntäkierre mm (°) 12,91 (		^1/4
Hiomalautanen	∅ mm	50
Tyhjäkäyntikierrosluku maks. (pyöri-missuunta oikealle)	r/min 15.000
Teho	PS 0,3
	Wattia 224
Paino kg 0,54
Letkun halkaisija suos. mm 10
Ilmantarve l/min 79
Käyttöpaine bar 6,3
Äänenpainetaso dB(A) 75
Äänitehotaso dB(A) 86
Tärinätaso m/s	^2	3,11

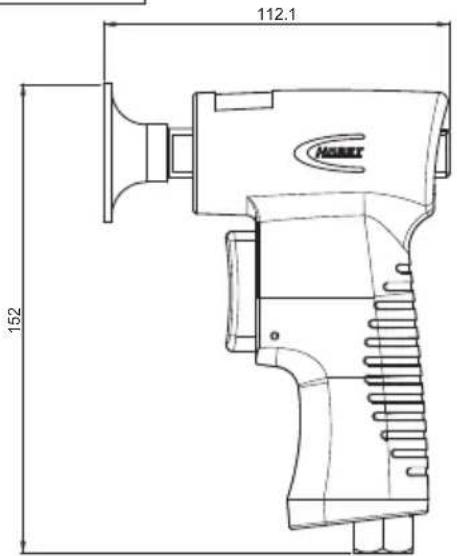

Laitteen mitat	mm	112,1 x 152 x 45

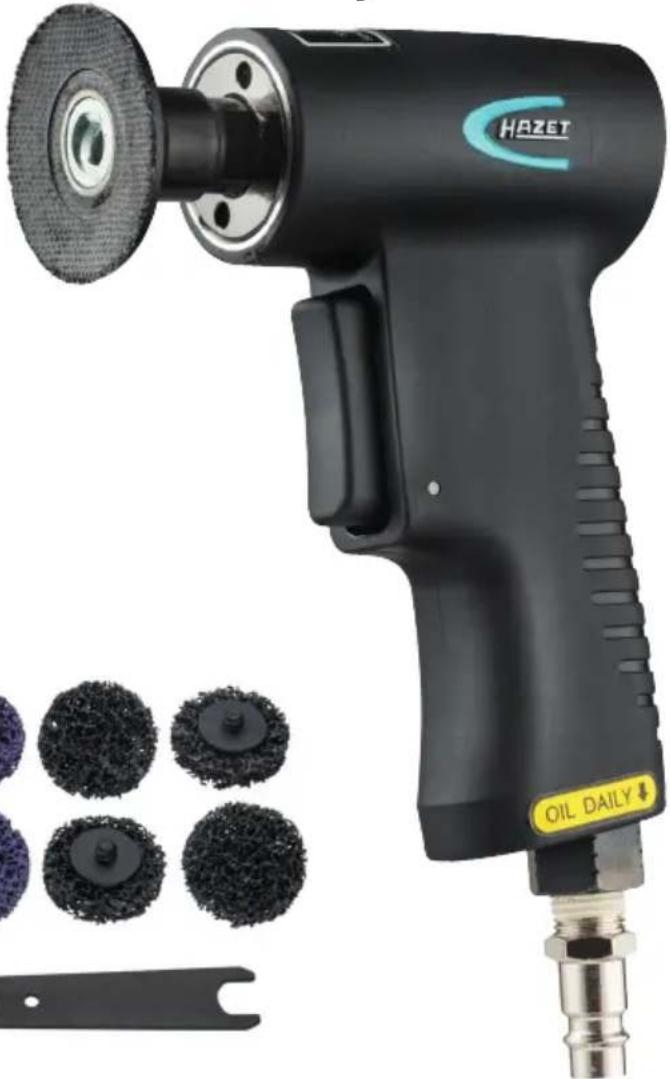

2. Toimituksen sisältö

Artikkelinumero	Nimike
9033-11	Peruslaite ilmaliitäntänippoineen (12,91 mm (1/4")) ja asennustyökalu
9033-11-015	Harjahiomalaikka Roloc
9033-11-020/4	Harjahiomalaikka violetti kova
9033-11-030/4	Harjahiomalaikka musta pehmeä
9033-11-036/2	Harjahiomalaikka suurteho violetti rae 36
9033-11-050/2	Harjahiomalaikka suurteho vihreä rae 50
9033-11-0120/2	Harjahiomalaikka suurteho valkoinen rae 120

9033-11-020/4

9033-11-015

9033-11-036/2

9033-11-050/2

9033-11-0120/2

Käytä kuulonsuojaimia!

3. Ennen käyttöönottoa

Käytettäessä, tarkastettaessa ja huollettaessa paineilmatyökaluja on noudatettava voimassa olevia määräyksiä.

- Tyhjennä vesi kompressorin säiliöstä ja poista kondenssivesi

ilmaletkuista. Lue myös kompressorin käyttöopas huolellisesti.

TÄRKEÄÄ:

Ilmansuodattimen ja öljytti men käyttö suositellaan.

HUOMIO!

Katkaise paineilman syöttö ennen työkalun öljyämistä, liittämistä tai irrottamista tai paineilman syötön katkaisemista.

• Öljyä työkalu, katso Huolto tässä käyttöop-paassa.
• Poista pölysuojus paineilman tuloliitännästä.
• Liitä työkalu sopivan kokoiseen letkuun. Taulukko sivulla 7.

4 Käyttöönotto

• Käynnistä kompressori ja täytä ilmasäiliö.
• Säädä kompressorin säädin noin painee-seen 90 PSI tai 6,3 bar. Työkalun enimmäiskäyttöpaine on noin 90 PSI tai 6,3 bar.
• Teho voi vaihdella kompressorin koon ja paineilman tuoton mukaan.
• Älä käytä vaurioituneita, kuluneita tai huono - laatuisia ilmaletkuja tai liittimiä.
• Paine säädetään työkalun oikean nopeuden saavuttamiseksi joko kompressorin paineensäätimellä tai erikseen asennettavalla paineensäätimellä.
• Nopeus myötäpäivään säädetään laite kotelon takaosan säätimellä.
• Työkalun tekniset tiedot perustuvat 6,3 baa-rin käyttöpaineeseen.
• Varovaisuus on paikallaan, kun käytät harjahiomakonetta. Huolimaton käyttö voi vaurioittaa sisäosia tai koteloa ja alentaa tehoa.
• Käynnistä työkalu painamalla käynnistinvi-pua.
• Pysäytä työkalu vapauttamalla käynnistinvi-pu.
• Ota huomioon työkalun jälkikäynti, kun käyn -

nistinvipu vapautetaan.

• Sammut kompressori töiden päätyttyä ja varastoi käyttöoppaan ohjeiden mukaan.
• Käytä vain kuivaa, puhdasta paineilmaa, jonka paine on enintään 90 PSI tai 6,3 bar. Pöly, palavat höyryt ja liiallinen kosteus voivat tuhota paineilmatyökalun moottorin.
• Älä poista kilpiä, uusi vahingoittuneet kilvet.
• Pidä kädet, väljät vaatteet ja pitkät hiukset etäällä työkalun liikkuvista osista.

5 Huolto ja kunnossapito

- Öljyäminen:

Paineilmatyökaluja on öljyttävä niiden koko käyttöiän ajan. Moottori ja kuulalaakerit tarvitsevat paineilmaa työkalun käyttämiseen. Moottori on öljyttävä päivittävä, sillä paineilman kosteus ruostuttaa moottorin. Käytä integroitua öljytintä.

- HAZET 9070N-1 -öljytin, asennus paineilma - työkaluun.

- Paineilmamoottorin manuaalinen öljyä - minen:

Irrota työkalun paineilman tulosta ja pidä ilman tuloliitäntää ylöspäin. Tiputa yksi tai kaksi pisaraa erikoisöljyä ilman tuloliitäntään.

Yhdistä työkalu paineilman tuloon, peitä työkalun ilmanpoisto pyyhkeellä ja käytä muutaman sekunnin ajan.

Älä käytä työkalun öljyämiseen palavia tai helposti höyrystyviä nesteitä, esimerkiksi kerosiinia, dieseliä tai bensiiniä.

HUOMIO!

Moottorissa oleva liika öljy poistuu ilmanpoiston kautta.

VAROITUS!

Älä suuntaa poistoaukkoa ihmisiin tai esineisiin. Ilmanpoisto on kahvan takana.

- Huolto

Irrota työkalu paineilman syötöstä ennen huoltamista.

Päivittäin käytettäessä työkalu on huollettava kolmen kuukauden välein, kuitenkin viimeistään 1000 käyttötunnin jälkeen.

Uusi vaurioituneet tai kuluneet osat, esi- merkiksi O-renkaat, laakerit jne., ja öljyä kaikki liikkuvat osat.

Käytä ainoastaan valmistajan suosittelemia varaosia osia, sillä muuten takuu raukeaa.

Noudata ympäristönsuojelumääräyksiä, kun hävität yksittäisiä osia, voiteluaineita jne.

Työkalun ja sen osien puhdistamiseen suositellaan pesubensiiniä.

Älä käytä puhdistamiseen liuottimia tai hap -poja, estereitä (happojen ja alkoholin orgaanisia yhdisteitä) asetonia (ketonia), kloorihiilivetyjä tai nitrokarbonaattipitoisia öljyjä. Älä käytä kemikaaleja, joiden leimahduslämpötila on pieni.

Kun tarvitset asiakaspalvelua, ota yhteys jäl - leenmyyjääsi tai HAZET-Service Centeriin.

6. Häiriöt

Häiriön ilmetessä tarkasta:

• Kompressorilaitteisto ja paineilman syöttö ilman tarve l/min ja letkun halkaisija laitteen teknisten tietojen mukaan
• Onko käyttöilmassa pölyä ja ruostehiukka- sia tai kondensoitunutta nestettä
• Ilmamoottorin liiallinen öljyäminen

• Laitteessa saa käyttää turvallisuussyistä vain alkuperäisiä varaosia.
• Väärät tai vialliset varaosat voivat johtaa vauri-oihin, virhetoimintoihin tai laitteen toimimattomuuteen.
• Hyväksymättömien varaosien käyttö kumoaa valmistajan tai tämän edustajan, myyjän ja edustajan kaikki takuu-, huolto-, vahingonkorvaus- ja vastuuvelvollisuudet.

⑤ Säilytys / varastointi

• Laitteen varastointi- ja säilytysolosuhteet:
• Älä säilytä ulkona.
• Säilytä kuivassa ja pölyttömässä paikassa.
• Suojaa nesteiltä ja aggressiivisilta aineilta.
  • Säilytyslämpötila: -10 – +45 °C.
  • Suhteellinen ilmankosteus kork. 65%

⑥ Hävittäminen

• Puhdista hävitettävä työkalu työturvallisuus- ja ympäristönsuojelumääräysten mukaisesti.
• Palauta puretut osat hyötökäyttöön.

Käytä kuulonsuojaimia!

Notizen / Notes / Muistiinpanot

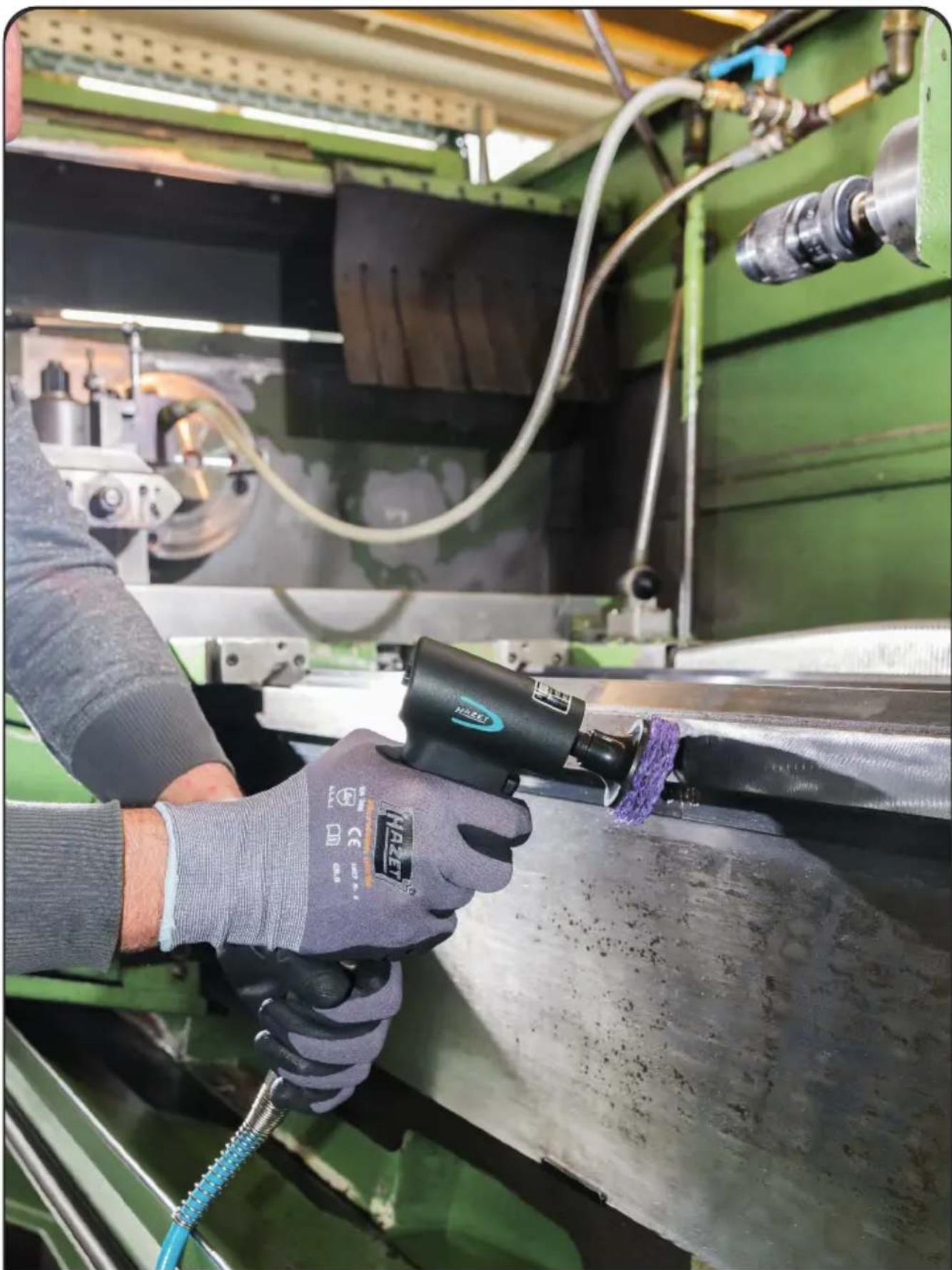

Person using a power tool on a green industrial machine (no visible text or symbols)
