Tuotetyyppi	Painepesuri
Malli	YLQ4435C-90A
Nimellisjännite	230 V, 50 Hz
Teho	1200 W
Työpaine	60 bar (6 MPa)
Maksimipaine	90 bar (9 MPa)
Veden virtausnopeus	5.5 L/min
Maksimi tuloveden lämpötila	40 °C
Paino	5 kg
Suojausluokka	IPX5
Äänenpainetaso	77 dB(A) K: 3 dB
Äänitehotaso	90 dB(A) K: 3 dB
Tärinäarvo	1.8 m/s² K: 1.5 m/s²
Maksimi tuloveden paine	7 bar (0.7 MPa)
Letkun minimipituus	5 m (1/2 tuumaa)
Tuloliitäntä	3/4 tuuman kierteellinen
Suutintyypit	Säädettävä suutin, turbosuutin
Pesuainepullo	Sisältyy
Liipaisupistoolin ominaisuudet	Liipaisulukko, paineletkun vapautuspainike
Turvaominaisuudet	RCD-suoja vaaditaan, IPX5-vedenkestävä, kuulonsuojaimet ja suojalasit suositeltavia
Säilytyslämpötila	5–40 °C
Mukana tulevat lisävarusteet	Paineletku, suutin säädettävällä suuttimella, turbosuutin, pesuainepullo, liipaisupistooli
Käyttötarkoitus	Autojen, ruohonleikkureiden, polkupyörien, kiven, puun, metallin, muovin puhdistus

Usein kysytyt kysymykset - YLQ4435C-90A Cotech

Kuinka kokoan painepesurin?

Varmista ensin, että virtakytkin on OFF-asennossa. Kierrä paineletku pesurin liittimeen. Kiinnitä suutin tai pesuainepullo liipaisupistooliin työntämällä bajonettiliitin ja kiertämällä myötäpäivään, kunnes se lukittuu. Liitä paineletkun toinen pää liipaisupistoolin liittimeen. Liitä lopuksi puutarhaletku (5-25 m) hanasta veden tuloliittimeen.

Mitä turvatoimia minun tulee noudattaa ennen painepesurin käyttöä?

Käytä aina suojalaseja ja kuulonsuojaimia. Älä koskaan suuntaa suihkua ihmisiin, eläimiin, sähkölaitteisiin tai itseesi. Käytä vain 230 V maadoitetussa pistorasiassa, joka on varustettu RCD-suoja. Pidä lapset ja sivulliset poissa. Älä käytä väsyneenä tai päihteiden vaikutuksen alaisena.

Kuinka käynnistän painepesurin?

Liitä puutarhaletku ja avaa vesihana. Vedä liipaisimesta ilman poistamiseksi, kunnes vettä virtaa. Kytke virtajohto pistorasiaan, käännä virtakytkin I/ON-asentoon. Pidä liipaisinta painettuna ja suuntaa suutin puhdistettavaan pintaan.

Voinko käyttää mitä tahansa pesuainetta?

Käytä vain painepesureille suunniteltuja pesuaineita. Muut kemikaalit voivat vahingoittaa pesuria tai aiheuttaa vammoja. Käytä mukana tulevaa pesuainepulloa levitykseen.

Mitä teen, jos painepesuri ei käynnisty?

Tarkista, että virtakytkin on ON-asennossa, virtajohto on ehjä ja kytketty, ja seinäpistorasia on jännitteinen. Jos pesuri on paineen alainen, vedä liipaisimesta paineen vapauttamiseksi. Varmista myös, että vesijohto on auki.

Kuinka huoltan painepesuria?

Puhdista laite kostealla liinalla ja miedolla pesuaineella. Tarkista ja puhdista veden tulosiivilä säännöllisesti pihdeillä. Säilytä kuivassa ja pölyttömässä paikassa. Ennen talvisäilytystä tyhjennä kaikki vesi käyttämällä pesuria liipaisin painettuna 30 sekunnin ajan.

Miksi vedenpaine sykkii?

Tämä johtuu usein suuttimen likaantumisesta. Irrota suutin ja puhdista se neulalla, huuhtele sitten vedellä vastakkaiseen suuntaan. Tarkista myös veden tulosiivilä tukosten varalta ja varmista, ettei puutarhaletku ole taittunut tai vuoda.

Kuinka irrotan paineletkun turvallisesti?

Sammuta aina virta ja irrota pistoke. Sulje vedensyöttö. Paina sitten liipaisimesta jäljellä olevan paineen vapauttamiseksi, kunnes vettä ei enää tule. Vasta sitten irrota letkut.

Voinko käyttää jatkojohtoa?

Kyllä, mutta sen on oltava vedenpitävä ulkokäyttöön tarkoitettu jatkojohto, jossa on vedenpitävä pistoke ja pistorasia. Varmista, ettei johto vaurioidu terävistä reunoista tai lämmöstä.

Mitä liipaisulukko tekee?

Liipaisulukko estää liipaisimen vahingossa tapahtuvan painamisen. Se on hyödyllinen, kun haluat keskeyttää suihkutuksen sammuttamatta konetta. Lukitse aina liipaisin, kun et suihkuta.

KÄYTTÖOHJE YLQ4435C-90A Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta vain, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
• Lapset eivät saa käyttää laitetta. Varmista, että laite ja sen virtajohto ovat lasten ulottumattomissa.
• Älä anna lasten leikkiä laitteella.
• Älä suuntaa vesisuihkua itseäsi tai muita henkilöitä kohti henkilövahinkojen välttämiseksi. Vesisuihku voi läpäistä ihon.
• Liitä laite ainoastaan maadoitettuun ja vikavirtasuojakytkimellä varustettuun pistorasiaan (230 V, 50 Hz).
• Älä käytä painepesurissa muita nesteitä kuin vettä.
• Painepesuri voi olla vaarallinen väärin käytettynä. Älä suuntaa vesisuihkua ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita kohti.
• Älä käytä painepesuria päälläsi olevien vaatteiden tai kenkien pesemiseen.
• Irrota virtajohto pistorasiasta ennen laitteen huoltoa ja säätämistä.
• Paineletkut, liittimet ja varusteet ovat tärkeitä laitteen käyttöturvallisuuteen vaikuttavia osia. Käytä ainoastaan valmistajan suosittelemia varaosia ja varusteita.
• Älä kosketa johtoja tai liitäntöjä märin käsin. Älä myöskään siirrä painepesuria märin käsin.
• Varoitus: Vääränlaiset jatkojohdot saattavat olla vaarallisia. Käytä vain jatkojohtoa, jonka pistoke ja pistorasia ovat vesitiiviitä ja joka on tarkoitettu ulkokäyttöön.
• Varmista, että virtajohto ja mahdollinen jatkojohto eivät pääse kosketuksiin terävien kulmien, lämmönlähteiden yms. kanssa.
• Ainoastaan valtuutettu sähköasentaja saa vaihtaa vahingoittuneen virtajohdon.
• Ole erittäin huolellinen painepesurin käytössä, jos lähettyvillä on lapsia.
• Opettele painepesurin toiminta, jotta voit pysäyttää sen nopeasti ja tehdä sen paineettomaksi.
• Älä käytä painepesuria, jos olet väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alainen.
• Älä päästä työskentelyalueelle eläimiä tai muita ihmisiä.
• Älä kurota liian kauas ja varmista, että seisot tukevasti työn jokaisessa vaiheessa. Seiso paino molemmilla jaloilla hyvässä tasapainossa.

• Älä käytä laitetta, jos se on vaurioitunut tai jos se ei toimi oikealla tavalla. Älä käytä laitetta myöskään silloin, jos sen varusteet tai sähkö- tai vesiliitännät ovat vaurioituneita.

• Älä muuta laitetta millään tavalla.

• Käytä ainoastaan valmistajan tai jälleenmyyjän suosittelemia varusteita ja varaosia.
• Älä lukitse liipaisinta paikalleen.
• Noudata kaikkia käyttöohjeessa kuvattuja huolto-ohjeita.
• Käytä aina suojavaatteita, kuulosuojaimia ja suojalaseja tai visiiriä.
• Pistorasian, johon painepesuri liitetään, tulee olla sähköalan ammattilaisen asentama IEC 60364-1 -normien mukaisesti.
• Käytä ainoastaan painepesureille tarkoitettuja pesuaineita. Muut pesuaineet ja kemikaalit saattavat vaurioittaa painepesuria tai aiheuttaa henkilövahinkoja.

Laitteen varoitusmerkkien selitykset

Painepesurissa on varoitusmerkkejä, jotka sisältävät tärkeää tietoa ja painepesurin käyttöohjeita.

Painepesuri voi olla vaarallinen väärin käytettynä. Älä suuntaa vesi-suihkua ihmisiä, eläimiä tai sähkölaitteita kohti. Irrota aina pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.

Käytä kuulosuojaimia.

Käytä suojalaseja tai visiiriä.

Käyttöalue

Painepesuri sopii autojen, ruohonleikkureiden, polkupyörien ym. pesuun. Painepesurilla voit myös pestä kiveä, puuta, metallia ja muoveja ulkona.

Lue käyttöohje huolellisesti, ennen kuin aloitat laitteen käytön. Lue varoitustekstit erityisen huolellisesti. Painepesurissa on useita toimintoja, jotka helpottavat ja nopeuttavat työskentelyä. Tämän painepesurin suunnittelussa on kiinnitetty erityistä huomiota turvallisuuteen, tehokkuuteen ja laatuun. Lisäksi painepesuri on helppokäyttöinen ja vaatii hyvin vähän huoltoa.

Painikkeet ja toiminnot

1. [OFF/0, I/ON] Virtakytkin
2. Paineletkun liitäntä
3. Paineletkun kiinnike säilytystä varten
4. Virtajohto
5. Suihkuputki ja säädettävä suutin
6. Säilytystila suuttimille
7. 3/4":n kierreliitäntä vesiletkun liittämiseen
8. Suihkuputki ja turbosuutin
9. Liipaisinkahvan kiinnike säilytystä varten
10. Pesupistooli
11. Painike paineletkun irrottamiseen
12. Paineletkun liitäntä
13. Liipaisin
14. Liipaisimen turvalukitsin

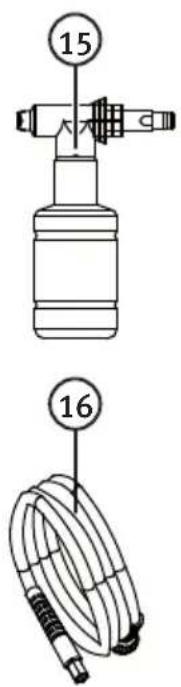

15. Pesuainesäiliö
16. Paineletku

1. Varmista, että virtakytkin on asennossa OFF/0.
2. Kiinnitä paineletku (16) liitäntään (2).
3. Liitä suutin tai pesuainesäiliö liipaisinkahvaan painamalla se kahvan pikaliittimeen ja kiertämällä sitä myötäpäivään, kunnes varuste lukittuu paikalleen.

1. Liitä paineletku liipaisinkahvan liitäntään (12).
2. Liitä 5–25 metrin pituinen puutarhaletku (myydään erikseen) vesihanaan ja tuloveden liitäntään (7). Käytä kierreliitintä tai asenna liitäntään pikaliitin (molemmat myydään erikseen).

1. Varmista, että puutarhaletku on ehjä ja kiinnitetty oikein vesihanaan ja painepesuriin.
2. Avaa vesihana kokonaan tai niin paljon, että vedentulo on riittävä painepesurin käyttöön. Huom.! Älä koskaan käynnistä painepesuria ilman, että olet liittänyt sen vesihanaan, äläkä käytä sitä ilman vettä.
3. Paina kahvan liipaisin (13) pohjaan ja päästä mahdollinen ilma pois, kunnes liipaisinkahvasta tulee vettä. Liipaisinkahvan turvalukitsinta (14) käytetään liipaisimen lukitsemiseen tarvittaessa. Katso merkinnät liipaisinkahvasta.
4. Liitä virtajohto pistorasiaan, paina liipaisinkahvan liipaisin pohjaan ja suuntaa suutin avoimeen ja esteettömään tilaan.
5. Aseta virtakytkin (1) asentoon ON. Painepesuri käynnistyy.
6. Suuntaa suutin kohti pestävää pintaa ja suuntaa vesisuihku pinnalle. Jos käytät suutinta, jossa on säädettävä suukappale, säädä vesisuihkua suukappaleesta. Suuttimen ja pestävän pinnan suositeltu vähimmäisetäisyys on noin 30 cm. Lyhyempi välimatka aiheuttaa suuremman pesuvoiman ja saattaa vahingoittaa pestävää pintaa. Suurempi etäisyys takaa pehmeämmän pesun herkille pinnoille.

Ota huomioon seuraavat seikat

• Tuloveden lämpötila ei saa olla yli 40 °C. Painepesuria tulee käyttää pystyasennossa. Älä käytä sitä vaakatasossa.
• Älä käytä alle 5 metrin (1/2":n letku) letkua. Letku vastaanottaa mahdolliset paineenvaihtelut ja suojelee painepesuria ja tekee työskentelystä pehmeämpää.
• Ota huomioon, että veden suihkuaminen suihkuputkesta aiheuttaa takapotkun. Pidä putkesta lujasti kiinni molemmin käsin.
• Älä suuntaa vesisuihkua ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita kohti.
• Käytä suojalaseja, sillä vesi ja muut hiukkaset voivat kimmota sinua kohti, kun suuntaat vesisuihkun pestävään pintaan.

Huom.! Sammuta painepesuri ja irrota pistoke pistorasiasta pidempien taukojen ajaksi. Älä pidä laitetta päällä ilman valvontaa.

Painepesurin sammuttaminen

Huom.! Ota huomioon, että painepesurissa saattaa olla painetta, vaikka se ei ole päällä. Poista paine painepesurista painamalla liipaisimesta ennen letkujen irrottamista. Letkun irrottaminen painepesurista saattaa olla vaarallista, jos pesurissa on painetta.

1. Aseta virtakytkin asentoon OFF/0.
2. Irrota virtajohto pistorasiasta.
3. Sulje vesihana.
4. Vähennä pumpussa ja letkussa olevan veden painetta painamalla liipaisinta muutaman sekunnin ajan, tai niin kauan kuin suuttimesta tulee vettä.
5. Irrota puutarhaletku painepesurin liitännästä.

Huolto ja puhdistus

• Irrota virtajohto pistorasiasta ennen laitteen huoltoa ja puhdistusta.
• Irrota pistoke pistorasiasta, kun painepesuria ei käytetä.

Puhdistus

• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Tuloveden liitännässä on suodatin. Puhdista se säännöllisin väliajoin. Irrota suodatin pihdeillä puhdistusta varten.

Säilytä painepesuria kuivassa ja pölyttömässä tilassa lasten ulottumattomissa.

Huom.!

• Suojaa painepesuri pakkaselta. Varmista, että laite on täysin tyhjä, ennen kuin laitat sen säilytykseen. Sulje vesihana ja tyhjennä painepesuri kokonaan käynnistämällä se ja painamalla samalla liipaisinta tai siten, että paineletku on irrotettu ja antamalla laitteen kävdä noin 30 sekunnin aian.
• Laitteen sopiva säilytyslämpötila on 5–40 °C.
• Irrota paineletku ja suuttimet ja säilytä niitä painepesurin pidikkeissä.

Vianhakutaulukko

Painepesuri ei käynnisty.	Varmista, että virtakytkin on asennossa I/ON.Tarkista, ovatko virtajohto ja mahdollinen jatkojohto ehjiä ja liitetty oikein.Tarkista, onko pistorasiassa virtaa.Painepesurissa on painetta, paina liipaisinta.
Veden paine vaihtelee. •	Suuttimessa on roska. Irrota suutin ja puhdista se.Huuhtele suutin valuttamalla vettä sen läpi.Vedentulo on heikko. Varmista, että puutarhaletkussa ei ole taitoksia ja että se ei vuoda.Tuloveden suodatin saattaa olla tukossa, tarkista tilanne ja puhdista suodatin tarvittaessa.
Painepesuri käynnistyy, mutta suuttimesta ei tule vettä tai vettä tulee liian vähän.	Painepesurin pumppu ei ime vettä. Päästä mahdollinen ilma järjestelmästä painamalla liipaisinta.Painepesuria tulee käyttää pystyasennossa.Älä käytä sitä vaaka-asennossa.
Liipaisinta ei voi painaa. •	Turvalukitsin (14) on päällä.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Verkkoliitäntä 230 V, 50 Hz

Teho 1200 W

Veden suurin sisääntulopaine 7 baaria (0,7 Mpa)

Työpaine 60 baaria (0,6 Mpa)

Suurin sallittu paine 90 baaria (0,9 Mpa)

Vedenkulutus 5,5 l/min

Suurin veden lämpötila 40 °C

Paino 5 kg

Kotelointiluokka IPX5

Äänenpaine LpA 77 dB(A) K: 3 dB

Äänenpaine LwA 90 dB(A) K: 3 dB

Tärinä 1,8 m/s² K: 1,5 m/s²
