KÄYTTÖOHJE Eminent 35 R Nibe

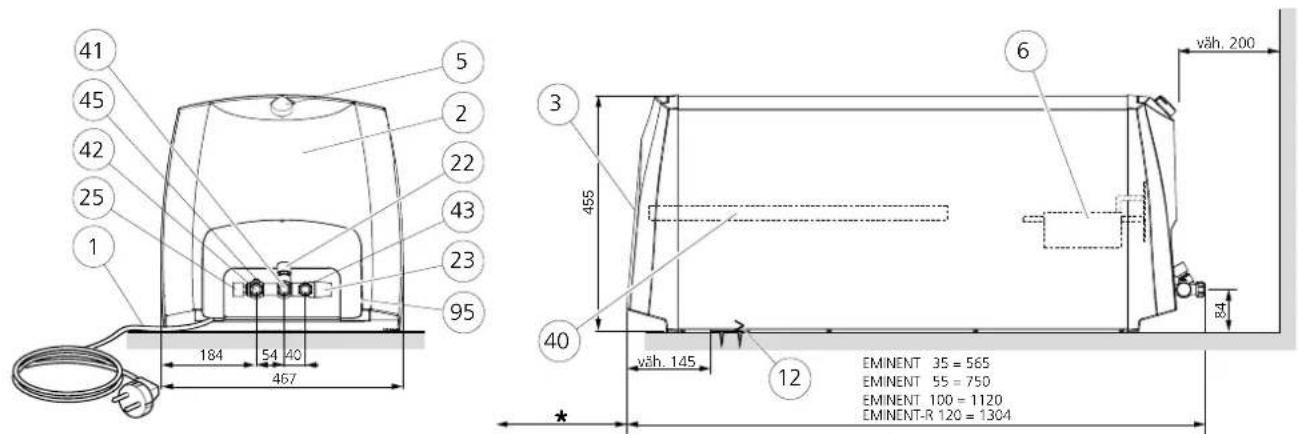

Mitat ja komponenttien sijainti

41 45 42 25 1 5 2 22 43 23 95 184 54 40 467 3 455 40 väh. 145 6 väh. 200 84 12 EMINENT 35 = 565 EMINENT 55 = 750 EMINENT 100 = 1120 EMINENT-R 120 = 1304

* Suoja-anodin vaihtoon/tarkastukseen tarvittava tila (EMINENT-E)
35 litraa: 180 mm
55 litraa: 250 mm
100 litraa: 390 mm
Seinäasennuksessa voidaan käyttää ketjuanodia, joka tarvitsee vain 180 mm tilan lämminvesivaraajan yläpuo- lella.

Valmistenumero (95), pitää aina mainita kaikissa yhteydenotoissa NIBE - Haato OY:hyn.

072

Komponenttiluettelo

1 Virtajohto maadoitetulla pistotulpalla, pituus 850 mm
2 Muovikansi, kytkentärasia
3 Muovikansi, anodi (EMINENT-E)

5Termostaatti/lämpötilanrajoitin

6Sähkövastus

12Ripustuskannatin
13 Lukituskulma
22Sulku-/takaiskuventtiili
23 Varo-/tyhjennysventtiili
25 Sekoitusventtiili
40Suoja-anodi(EMINENT-E)
41 Kylmävesiliitäntä, puserrusliitäntä ∅15 mm
42 Lämminvesiliitäntä, puserrusliitäntä ∅15 mm
43 Varo-/tyhjennysventtiilin liitäntä, puserrusliitäntä ∅15 mm
45 Ilmausruuvi (ilman saantiin tyhjennyksen yhtey-dessä)
95Valmistenumerokilpi

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi koke-musta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta.

Pidätämme oikeudet rakennemuutoksiin. ©NIBE 2015.

Asennus

Asennus

Lämminvesivaraaja tulisi asentaa huoneeseen, jossa on lattiakaivo. Lämminvesivaraaja voidaan asentaa pysty-asentoon tasaiselle seinälle (liitännät alaspäin) tai vaaka-asentoon (takasivu alaspäin).

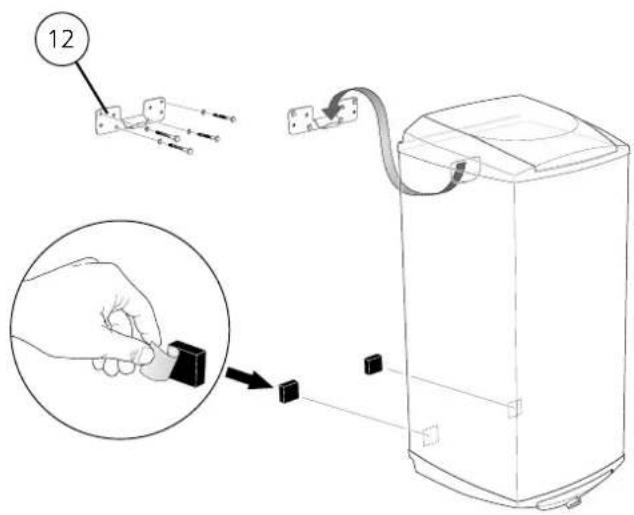

Seinäasennuksessa käytetään mukana toimitettua ripustuskannatinta (12), joka kiinnitetään ensin (∅8 – 10 mm ruuveilla), katso kuva alla. Lämminvesivaraaja ripuste-taan sitten kannattimelle. Lämminvesivaraajaa voi siirtää jonkin verran sivusuunnassa, mikä helpottaa putkiasen-nusta.

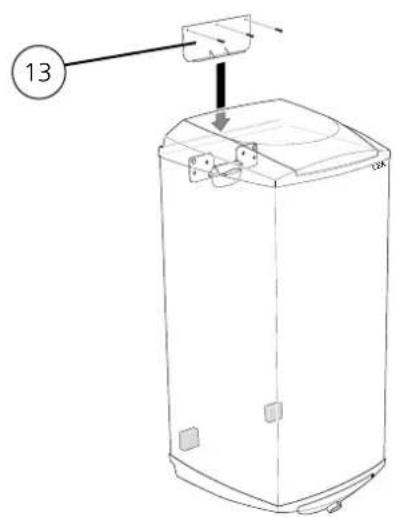

Lisäkiinnityksenä asennetaan mukana toimitettu lukituskulma (13) seinään kaatumissuojaksi lämminvesivaraajan yläpäätyä vasten, katso kuva alla.

Lämminvesivaraajan edessä ja alapuolella oltava 200 mm vapaa tila mahdollista huoltoa varten.

* EMINENT-E -lämminvesivaraajan taakse ja yläpuolelle on jätettävä vapaata tilaa suoja-anodin (40) tarkastusta varten. Katso kohta "Suoja-anodin huolto".

12

13

Putkiasennus

Lämminvesivaraaja on varustettu puserrusliittimillä kupari- tai muoviputkille. Käytettäessä muoviputkea tai hehkutettua kupariputkea pitää käyttää sisäpuolista tukiholkkia.

Kaikki tarvittavat venttiilit: sulku-/takaiskuventtiili, varo-/tyhjennysventtiili ja shunttiventtiili on asennettu valmiiksi tehtaalla.

Varoventtiiliin on liitettävä viemäriin johdettu poistovesiputki. Poistovesiputken halkaisijan on oltava sama kuin varoventtiilin (∅15 mm). Putken on laskettava koko matkalta vesitaskujen välttämiseksi ja oltava jäätymiseltä suojattu ja kunnolla tuettu.

Jos epäröit, ota yhteyttä putkiasentajaan tai katso voimassa olevat normit.

Ellei lämminvesivaraajaa varusteta shunttiventtiilillä, termostaatti pitää säätää niin, että käyttöveden lämpötila on korkeintaan 65 °C. Korkeampaa lämpötilaa haluttaessa pitää noudattaa asiaa koskevia määräyksiä.

Täyttö

Lämminvesivaraaja pitää täyttää vedellä ennen virransyötön kytkemistä. Täytä varaaja seuraavasti:

1 Varmista, että ilmaruuvi (45) on kiristetty.
2 Varmista, että varo-/tyhjennysventtiili (23) on suljettu.
3 Avaa sulkuventtiili kiertämällä säätöpyörää (22) vastapäivään.
4 Poista lämminvesivaraajasta ilma avaamalla putkiston käyttövesihana. Kun hanasta tulee pelkkää vettä, se voidaan sulkea.

Varaaja on nyt täytetty ja se voidaan kytkeä päälle.

Shunttiventtiilin asetus

Käyttöveden lämpötilaa nostetaan/lasketaan kiertämällä shunttiventtiilin säätöpyörää (25) vasta-/myötäpäivään. Säätöalue on n. 50 – 65 °C.

Sähköasennus

HUOM!

Sähköasennukset ja mahdolliset huollot on tehtävä pätevän sähköasentajan valvonnassa.

Lämminvesivaraaja on varustettu liitäntäjohdolla jossa on suojamaadoitettuun 1-vaihepistorasiaan sopiva pisto-tulppa (1 kW).

1-vaiheasennus takaa parhaan käyttöiän sähkövastuk- selle.

Jos liitäntäjohto on vaurioitunut, se pitää vaihtaa pätevän sähköasentajan valvonnassa.

Liitäntäjohdon alimman kohdan on oltava alempana kuin pistorasia, kun kytket lämminvesivaraajan pistorasi- aan, jotta liitäntäjohdossa mahdollisesti olevat vesipisa- rat eivät pääse pistorasiaan.

Jos halutaan 3 kW teho, lämminvesivaraaja on kytkettävä kiinteästi (2x400 V). Kiinteästi kytkettyyn liitäntäjohtoon pitää asentaa moninapainen turvakytkin (mieluiten merkkivalolla varustettu), jonka kosketinväli on vähintään 3 mm. Nykyistä liitäntäjohtoa voidaan käyttää, kun leikataan pistotulppa irti.

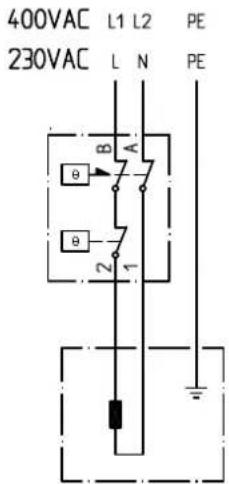

Sähkökytkentäkaavio

Termostaatti /lämpötilanrajoitin (5)

Sähkövastus (6)

400VAC L1 L2 PE 230VAC L N PE B A e e 2 1

Termostaatin säätö

Suositeltava asetus on 60 °C (maksimiasetus on noin 80 °C).

Noin 60 °C LFK

Huolto

Varoventtiili

Tarkasta varoventtiili säännöllisesti (noin 4 kertaa vuodessa) tukkeutumisen estämiseksi. Tarkasta kiertämällä varoventtiilin käsipyörää vastapäivään, jolloin poistovesiputkesta pitää valua vettä. Ellei näin tapahdu, varoventtiili on viallinen ja se pitää vaihtaa.

Varoventtiili päästää joskus hieman vettä ulos, kun käyttövettä on laskettu. Tämä johtuu siitä, että varaajaan täytetty kylmä vesi laajenee lämmetessään, jolloin varaajan sisäinen paine kasvaa ja varoventtiili aukeaa.

Suoja-anodi (vain EMINENT-E)

Lämminvesivaraaja on varustettu magnesiumanodilla (40), joka toimii lisäkorroosiosuojana. Anodi kuluu osittain uhrautumalla emalin huokosten puolesta, osittain mennessään veden kemiallisesta koostumuksesta johtuvaan sisäiseen kulutukseen.

Tarkasta anodi vuoden kuluessa ja sitten säännöllisesti suhteessa kulumiseen. Kun anodi on uusi, sen halkaisija on n. 21 mm. Kun se halkaisija on kulunut pienimmillään alle 10mm:n, anodi on kulunut loppuun ja pitää vaihtaa. Ellei anodi ole kulunut lainkaan muutaman vuoden kuluttua, syynä voi olla veden huono johtavuus, ja vesianalyysiä suositellaan.

HUOM!

Anodi on kulutustarvike.

Suoja-anodin vaihto/tarkastus

Anodi voidaan vaihtaa/tarkastaa tarvitsematta tyhjentää lämminvesivaraajaa, jos putkistossa on käyttövesihana lämminvesivaraajan korkeimman kohdan alapuolella. Jos sellainen käyttövesihana puuttuu tai jos lämminvesivaraaja on asennettu vaaka-asentoon, lämminvesivaraaja on tyhjennettävä, katso kohta "Tyhjennys".

1 Katkaise lämminvesivaraajan jännitteensyöttö.
2 Sulje sulku-/takaiskuventtiili kiertämällä säätöpyörä (22) myötäpäivään pohjaan saakka.
3 Avaa yllä mainittu käyttövesihana.
4 Irrota muovikansi (3) ja eristetulppa, katso kuva.
5 Kierrä suoja-anodi (40) irti 27 mm tai 24 mm hylsyavaimella.

Anodin vaihtoon ahtaissa tiloissa on saatavana on ketjuanodi, joka tarvitsee vain n. 180 mm tilan lämminvesivaraajan yläpuolella. Ketjuanodia voidaan käyttää vain pystyasentoon asennetussa lämminvesivaraajassa, ja se pitää katkaista "Teknisissä tiedoissa" olevan taulukon mukaan.

Tyhjennys tapahtuu varoventtiilin poistoputken kautta ja suoritetaan seuraavasti:

1 Katkaise lämminvesivaraajan jännitteensyöttö.
2 Sulje sulku-/takaiskuventtiili kiertämällä säätöpyörä (22) myötäpäivään pohjaan saakka.
3 Kierrä sekoitusventtiilin säätöpyörä (25) kokonaan vastapäivään.
4 Avaa varoventtiiliä kiertämällä säätöpyörää (23) hitaasti vastapäivään neljänneskierros, kunnes se jää yläasentoon.

HUOM!

Poistovesiputkesta saattaa roiskua vettä.

5 Poista ilmausruuvi (45) ja avaa putkiston alimmaksi asennettu käyttövesihana.

HUOM!

Kuumaa vettä saattaa roiskua ilmausruuvin reiästä.

Saattaa kestää muutaman minuutin, ennen kuin tyhjeneminen alkaa

Tyhjennystä voidaan nopeuttaa syöttämällä ilmaa ilmausruuvin (45) kautta.

Säilytä venttiilien asennot yllä mainittuina siihen saakka kunnes lämminvesivaraaja otetaan taas käyttöön.

Pienehkö määrä vettä saattaa jäädä lämminvesivaraajan pohjalle, kun kuvatut tyhjennysvaiheet 1 – 5 on suoritet-tu.

HUOM!

Poistovesiputki on kytkettävä liitäntään (43).

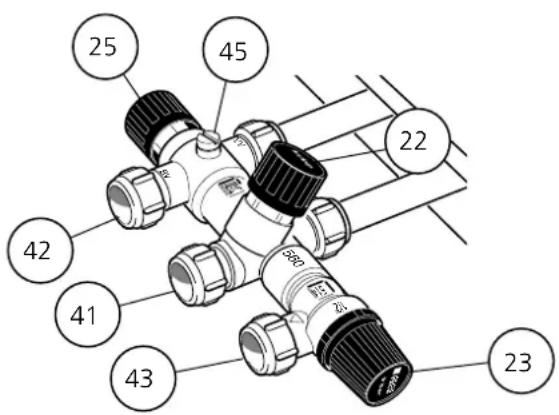

25 45 22 42 41 380 21 43 23

Toimenpiteet käyttöhäiriöiden yhteydessä

HUOM!

Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa.

Jos liitäntäjohto on vahingoittunut, sen saa vaihtaa vain valmistaja, sen valtuuttama huoltoedustaja tai muu vastaavan pätevyyden omaava henkilö vaaran välttämiseksi.

Tarkasta varokkeet sekä termostaatin ja shunttiventtiilin asetukset.

Odota muutamia tunteja laskematta käyttövettä ja tarkasta, nouseeko lämpötila. Ellei käyttövesi vieläkään lämpene, ota yhteys asentajaan.

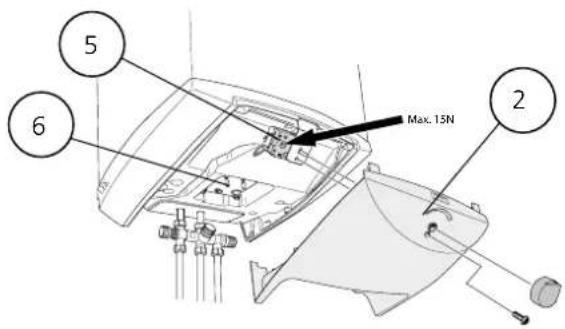

Lämpötilarajoittimen palautus

Jos lämpötilarajoitin (5) on lauennut, lämminvesivaraajan pitää antaa jäähtyä vähintään tunnin ajan, ennen kuin rajoittimen saa palauttaa.

1. Irrota muovikansi (2).
2. Paina kevyesti lämpötilanrajoittimen nuppia, maks. 15 N (n. 1,5 kg).

5 6 Max. 15N 2

Jos sähkövastus on vaihdettu, termostaatin ja lämpöti-lanrajoittimen anturit on asennettava kuvan osoittamassa järjestyksessä.

Huolto

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Valmistenumero (95) (14-numeroinen) pitää aina mainita kaikissa yhteydenotoissa. Vain NIBE AB:n toimittamia sähkökomponentteja saa käyttää.

Tekniset tiedot

CE

IP 24

PED 97/23/EC

Tilavuus (litraa) 35 55 100 120
Varaajan säilion rakennepaine (MPa/ Bar) 0,9/9
Jännite 230 VAC + PE / 2 x 400 VAC + PE
Kotelointiluokka IP 24
Teho (kW) 1/3
Vaadittava varokekoko 1/3 kW lämmitysteholla	(A) 6/10
Lämmitysaika 45 °C lämpötilaan 1/3 kW* lämmitysteholla	(h) 1,4/0	,5 2,3/0,8 4,1/1,4 4	9/1,6
Lämmitysaika 80 °C lämpötilaan 1/3 kW* lämmitysteholla	(h) 2,9/1	,0 4,5/1,5 8,1/2,7	10,1/3,5
Nettopaino E/CU/R	(kg)	19/21/17	25/28/22	36/40/31	-/-/34
Suoja-anodin pituus EMINENT-E	(mm)	165	280	435	-
Korroosiosuojaus EMINENT-E		Emalointi			-
Korroosiosuojaus EMINENT-CU		Kupari			-
Korroosiosuojaus EMINENT-R		Ruostumaton

* Tulevan kylmän veden lämpötila 10 °C.

Energiamerkintä

Valmistaja		NIBE AB
Malli		EVH 16 - 35	EVH 16 - 55	EVH 16 - 100	EVH 16 - 120
Ilmoitettu laskuprofiili		S	M	L	-/-/L
Hyötysuhdeluokka käyttöveden lämmityksessä E/CU/R		C/C/B	C/C/C	C/C/C	-/-/C
Käyttövesilämmityksen energiatehokuus, _w , E/CU/R	%	34,2 / 33,7 / 35,6	36,5 / 36,5 / 37,0	37,3 / 37,3 / 38,1	-/-/37,8
Vuotuinen käyttövesilämmityksen energiankulutus, AEC E/CU/R	kWh	539,6 / 547,8 / 518,6	1406,8 / 1407,7 / 1389,1	2748,3 / 2745,8 / 2688,9	-/-/2709,8
Termostaatin asetus	°C	60
Päivittäinen sähkönkulutus, Q_elec E/CU/R	kWh	2,56 / 2,61 / 2,44	6,57 / 6,58 / 6,47	12,77 / 12,76 / 12,54	-/-/12,54
Käyttövesimäärä (40 °C), V40 E/CU/R	l	47 / 46 / 43	78 / 77 / 71	140 / 141 / 135	-/-/167
Äänitehotaso L_wx	dB	15
Sovellettavat standardit		EN 50440

INSTALLATION AND MAINTENANCE INSTRUCTIONS

EMINENT

E/CU/R 35, 55, 100, 120
