KÄYTTÖOHJE EA1700H Herkules

• Kokkupuude, sissehingamine

Vältige kokkupuudet naha ja silmadega!

1. Johdanto....65
2. Laitteen kuvaus (kuva 1 + 2)....65
3. Toimituksen sisältö....65
4. Määräystenmukainen käyttö....65
5. Tärkeitä ohjeita....66
6. Tekniset tiedot....68
7. Ennen käyttöönottoa....68
8. Kokoaminen ja käyttö....68
9. Huolto....69
10. Varastointi ja Kuljetus .... 70
11. Asiakaspalvelutiedot 70
12. Hävittäminen ja kierrätys 70
13. Häiriöiden poistaminen....71

Laitteessa olevien merkkien selitys

	Lue täydellinen käyttöohje ennen laitteen käyttöä.
	Lue, ymmärrä ja noudata kaikkia varoituksia
	Käytä aina suojalaseja, kuulosuojaimia ja suojakypärää.
	Käytä aina turvallisuus- ja tärinänestokäsineitä laitteen käytön aikana.
	Käytä aina liukumattomia turvakenkiä leikatulla suojalla, kun käytät laitetta.
	Pakokaasut ovat myrkyllisiä, joten älä käytä moottoria ilmastoimattomilla alueilla.
	Avoin palo kielletty työalueella!
	Pidä muut kuin osallistuvat henkilöt poissa laitteesta.
	Vaara siirtymästä osista moottorin ollessa käynnissä.Varmista, että säilytetään turvallinen etäisyys.
	Varoitus kuuma pinta - palovamman vaara
	Laitteen takaava äänitehotaso.
	Polttoaineen täyttöaukko.
	Tukehtua

1. Johdanto

VALMISTAJA:

scheppach

toivotamme sinulle paljon iloa ja menestystä työssä- si uuden laitteen kanssa.

OHJE:

Tämän laitteen valmistaja ei voimassa olevan tuotevastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• epäasianmukainen käsittely,
- käyttöohjeen noudattamatta jättäminen,
- kolmannen osapuolen, ei valtuutetun korjaajan tekemät korjaukset,
- muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,
- määräystenvastainen käyttö,
- sähkölaitteiston toimimattomuus, kun sähköä

Ota huomioon:

Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti.

Näissä käyttöohjeissa on helpompi tutustua laittee-seesi ja käyttää aiottuja sovellusvaihtoehtoja.

Käyttöohje sisältää tärkeitä tietoja laitteen käytöstä turvallisesti, ammattimaisesti ja taloudellisesti sekä vaarojen välttämiseksi, säästää korjauskustannuksia, lyhentää seisokkeja ja lisää laitteen luotettavuutta ja käyttöikää.

Tämän käyttöohjeen turvallisuusmääräysten lisäksi on tärkeää, että noudatat laitteen toimintaa koskevia kansallisia määräyksiä.

Säilytä laitteen käyttöohje, suojattu lika ja kosteus muovipussiin. Jokaisen käyttäjän on lukea se ennen työn aloittamista ja tarkkaavaisesti. Vain henkilöt, joille on annettu ohjeita laitteen käytöstä ja jotka ovat saaneet tietoja siitä aiheutuvista vaaroista, saattavat toimia laitteessa. Vaadittua vähimmäisikää on noudatettava..

Näissä käyttöohjeissa annettujen turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava yleisesti hyväksyttyjä teknisiä säantöjä, jotka koskevat samaa rakennetta käyttäviä laitteita. Valmistaja ei vastaa onnettomuuksista tai vahingoista, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta ja turvallisuusohjeita ole noudatettu.

2. Laitteen kuvaus (kuva 1 + 2)

1. Moottori
2. Polttoainesäiliö
3. Ilmansuodatin / kaasuttimen suojakansi
4. Vaihteisto
5. Joutokäynnin asetus
6. Käyttöakseli
7. Porakone
8. Sytytystulpan liittimen suojus
9. Käynnistinnaru
10. Kahva
11. Pysäytyskytkin
12. Vaihteiston voitelunippa
13. Kaasun säätövipu
14. Lukitusvipu
15. Säiliön kansi
16. Polttoainepumppu

3. Toimituksen sisältö

Moottorin kotelo ja kantokahva

Maapora ∅ 100, 150, 200 mm

Bensiininsekoitussäiliö

Lisävarustepussi

Sytytystulppa-avain

Kuusioavain 8/10 mm

Kuusiotappiavain 4/5 mm

Käyttöopas

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus-/ja kulje-tusvarmistimet (jos sellaiset on).
• Tarkasta, että toimitus on täydellinen.
• Tarkasta, onko laitteessa tai lisätarvikkeissa kuljetusvaurioita.
• Säilytä pakkaus jos mahdollista takuuajan päättymiseen asti.

HUOMIO

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun sekä tukehtumisen vaara!

4. Määräystenmukainen käyttö

Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset.

• Kaikkien suoja- ja turvalaitteiden tulee olla maaporaan asennettuina ennen työskentelyn aloittamista.
• Maapora on suunniteltu käytettäväksi yhden henkilön toimesta.
• Maapora on tarkoitettu taimien istutusaukkojen, pergolan ja aidan tukien aukkojen kairaamiseen pehmeään maaperään. Maapora ei sovellu käytettäväksi kovilla, kivisillä ja juurikkoisilla mailla.
• Käyttöhenkilö on vastuussa siitä, että ulkopuoliset eivät pääse työalueelle.
• Huomioi kaikki koneessa olevat turvallisuus- ja va-roitusohjeet.

• Pidä kaikki koneessa olevat turvaohjeet ja varoitukset aina täysilukuisina ja luettavassa kunnossa.

• Käytä konetta vain sen ollessa teknisesti moitteettomassa kunnossa ja käytä sitä aina määräystenmukaisesti, turvallisuusseikat ja vaarat huomioiden ja käyttöohjetta noudattaen!

• Korjaa (korjauta) viipymättä erityisesti sellaiset häiriöt, jotka voivat vaarantaa turvallisuuden!
• Valmistajan määrittämiä turvallisuus-, työ- ja huoltomääräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset määräykset on huomioitava.
• Vain koneeseen perehtyneet henkilöt, jotka ovat saaneet koulutusta koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain niihin töihin, joita varten se on valmistettu ja jotka on kuvattu käyttöohjeessa.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.

Konetta saa käyttää vain määräystenmukaiseen käyttöön. Mikään sen ylittävä käyttö ei ole määräystenmukaista käyttöä. Näin syntyvistä vahingoista ja loukkaantumisista vastaa käyttäjä itse, ei valmistaja. Ota huomioon, että laitteitamme ei määräystenmukaisessa käytössä ole tarkoitettu yritys-, ammattilais-tai teollisuuskäyttöön. Valmistajan takuu ja vastuu ei ole voimassa, jos laitetta käytetään yritystoimin-nassa, käsityöläisammateissa tai teollisuudessa tai jossakin vastaavissa tehtävissä.

Jäljellä olevat vaarat:

Sähkötyökalu on valmistettu tekniikan nykyisen tason ja tunnustettujen turvateknisten sääntöjen mukaan. Siitä huolimatta työskenneltäessä voi esiintyä yksittäisiä vaaratekijöitä.

Kaikista varotoimenpiteistä huolimatta voi lisäksi esiintyä odottamattomia vaaratekijöitä.

Jäljellä olevia vaaroja voidaan minimoida, kun otetaan huomioon "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" sekä käyttöohje kokonaisuudessaan.

5. Tärkeitä ohjeita

△ Huomio! Sähkötyökalujen käytössä on seuraavat varotoimenpiteet otettava huomioon, jotta suojaudutaan sähköiskulta, loukkaantumisilta ja palovaaralta. Lue kaikki nämä ohjeet, ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet huolellisesti.

Huomioitavia asioita

• Lue ohjekirja ennen käyttöönottoa
• Käytä kuulosuojaimia, suojalaseja ja kypärää
• Käytä työkäsineitä
• Käytä turvakenkiä
• Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty
• Työalueella ei saa tupakoida
• Älä tartu pyöriviin osiin
• Älä koske kuumiin osiin
• Pidä ulkopuoliset henkilöt loitolla työalueesta
• Älä käytä laitetta märissä olosuhteissa
  • Varo sinkoilevia esineitä

• Varo sähköjännitettä

• Varo pakokaasuja - älä käytä suljetuissa tiloissa

• Bensiini on palovaarallista ja räjähtävää ainetta
• Suojaa moottori kuumuudelta ja kipinöiltä

Vaarat ja suojatoimenpiteet

- Käyttäydy harkiten, keskity työhönäläkä päästä tarkkaavaisuuttasi herpaantumaan.

- Pukeudu työvaatteisiin.

• Vaatekappaleet, korut tai langat voivat takertua porakierukkaan ja tulla vedetyksi koneeseen.
- Käytä vartaloa myötäileviä vaatteita ja turvakenkiä, joissa on pitävä pohja teräsvahvikkeiset kärjet,
- Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
- Huomio! Kun vierasta materiaalia ei ole näkyvissä.

• Porakierukan takaisku

• Kivisillä, kovilla ja juurikkoisilla mailla kahvassa voi tuntua voimakkaita takaiskuja.
• Vältä kivisten, kovien ja juurikkoisten maiden muokkaamista laitteella.
• Huomio! Pidä kiinni kahvasta, käytä suojavaatteita.

- Palovammat

• Koskeminen pakoputkeen/koteloon voi aiheuttaa palovammoja.
• Huomio! Anna moottorilaitteen jäähtyä. Käytä työkäsineitä.

- Kosketus, sisäänhengitys

• Koneen pakokaasut voivat vahingoittaa terveyttä. Käytä moottorilaitetta vain ulkona ja säännöllisesti
• Huomio! Pidä lepotaukoja.

- Sähkökosketin

• Jos sytytystulpan liittimeen kosketaan, seurauksena voi olla sähköisku, kun moottori on käynnissä.
• Huomio! Älä koskaan koske sytytystulpan liittimeen tai sytytystulppaan moottorin käydessä.

- Kuulovammat

• Pitkäkestoinen työskentely maaporalla ilman suojaimia voi johtaa kuulovammoihin.
• Huomio! Käytä kuulosuojaimia.

- Tulipalo, räjähdys

- Koneen polttoaineseos on räjähdysherkkää.

- Huomio! Tupakointi ja avotulen teko on kielletty työskentelyn ja tankkaamisen aikana.

- Ihmisten liukastuminen, kompastuminen tai kaatuminen

• Epävakailia pinnoilla voi tapahtua kompastumisista aiheutuvia vahinkoja. Huomio!
• Huomio työpaikalla olevat esteet. Varmista aina, että seisot tukevasti ja käytät kenkiä, joissa on liukumattomat pohjat.

- Lentelevät juurenkappaleet, kivet tai muut vieraat materiaalit

• Poratessa ympäristöön lentelevät kivet tai pensaiden osat voivat vammauttaa ihmisiä tai eläimiä.
• Huomio! Varmista, että vaara-alueella ei ole ihmisiä eikä eläimiä ja käytä vastaavaa suojapukua ja silmä- ja kuulosuojaimia.

- Anna turvallisuusohjeet kaikille henkilöille, jotka työskentelevät koneen parissa. Koneen parissa työskentelevien henkilöiden on ennen työn aloittamista luettava käyttöohje ja erityisesti sen luku Turvallisuusohjeet. Työkäytön aikana se on jo myöhäistä. Tämä koskee erityisesti niitä henkilöitä, jotka työskentelevät koneen parissa vain ajoittain, esim. varustelu- ja huoltotehtävissä.

- Huomioi kaikki koneessa olevat turvallisuus- ja va-roitusohjeet.

- Pidä kaikki koneessa olevat turvaohjeet ja varoitukset aina täysilukuisina ja luettavassa kunnossa.

- Huomio työpaikalla vallitsevat olosuhteet.

- Varmista, että koneen työalue ja ympäristö on valaistu riittävästi.

- Älä koskaan työskentele suljetuissa tai huonosti tuuletetuissa tiloissa.

- Huomioi moottorin käydessä pakokaasut, jotka voivat olla hajuttomia ja näkymättömiä.

- Varmista huonolla säällä, että olet tasaisessa paikassa tai pysyt tukevassa asennossa, jos on työskenneltävä rinteessä.

- Kun koneella työskennellään, täytyy kaikkien suojalaitteiden ja suojusten olla asennettuina.

- Pidä muut henkilöt, erityisesti lapset loitolla työa-lueelta.

- Varmista, että vieraat henkilöt eivät pääse kosketuksiin koneen kanssa.

- Huolehdi siitä, että lapset eivät pääse käsittelemään käyttämätöntä konetta.

- Ole tarkkaavainen sen suhteen, mitä teet. Aloita työt keskittyneesti. Älä käytä laitetta, jos tunnet olosi hajamieliseksi.

- Älä työskentele koneella väsyneenä tai jos olet alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

- Käyttöhenkilön on oltava vähintään 18-vuotias. Koulutettavana olevien henkilöiden on oltava vähintään 16-vuotiaita, ja he saavat työskennellä koneen parissa vain kokeneen henkilön valvonnassa.

- Koneella työskenteleviä henkilöitä ei saa häiritä.

- Säilytä konetta turvallisesti niin, että kukaan ei voi vammautua seisovan kokeen vuoksi ja että kukaan ei voi ottaa sitä käyttöön.

- Käytä konetta vain sen määräystenmukaista käyttöä koskevien ohjeiden mukaan.

- Älä käytä laitetta paikoissa, joissa on palo-tai räjähdysvaara.

- Käytä kunnollisia työvaatteita, jotka eivät haittaa työskentelyä.

- Käytä kuulosuojaimia ja suojalaseja työskennellessäsi laitteella.

- Käytä turvakenkiä, joissa on teräsvahvistetut kärjet, teräspohjat ja pitävä profiili.

- Käytä lujia työkäsineitä.

- Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.

- Varusteiden asennuksen ja säätö-, mittaus- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna.

- Asennuksia, korjauksia ja huoltotöitä saa teettää vain ammattihenkilöillä.

- Kaikki suoja- ja turvalaitteet on korjaus- ja huoltotöiden suorittamisen jälkeen asennettava heti takaisin paikoilleen.

- Kytke moottori aina pois päältä, kun poistat häiriöitä.

- Ota huomioon vioittuneet osat ja suojalaitteet.

- Vioittuneet osat on korjautettava valtuutetulla ammattihenkilöllä tai ne on vaihdettava.

- Käytä vain alkuperäisiä varaosia. Muiden kuin alku-peräisten varaosien käytöstä voi aiheutua vaaraa ihmisille tai omaisuudelle.

- Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Käyttäjä vastaa yksin epäasianmukaisesta käytöstä. Valmistaja ei ota mitään vastuuta epäasianmukaisesta käytöstä.

Turvallisuusohjeet bensiinikäyttöisiä koneita varten

- Polttomoottorit aiheuttavat käytön ja tankkaamisen aikana erityisen vaaran.

- Huomioi aina varoitukset ja lisäksi turvallisuusohjeet.

- Laiminlyönnistä voi seurata vakavia ja jopa hengenvaarallisia vammoja

- Älä koskaan työskentele suljetuissa tai huonosti tuuletetuissa tiloissa:

Huomioi moottorin käydessä pakokaasut, jotka voivat olla hajuttomia ja näkymättömiä. Moottorin pakokaasut sisältävät myrkyllistä hiilimonoksidia. Oleskelu hiilimonoksidipitoisessa ympäristössä voi johtaa tajuttomuuteen ja kuolemaan.

- Älä käytä laitetta avotulen lähellä.

- Älä tupakoi tankatessasi.

- Älä läikytä polttoainetta tankatessasi

- Sulje säiliön kansi/korkki hyvin aina tankkauksen jälkeen.

- Älä tartu pakoputkeen moottorin käydessä (palo-vammavaara)

- Älä koske sytytystulpan liittimeen moottorin käydessä (sähköisku)

- Anna koneen jäähtyä ennen kuin suoritat muutosasennuksia tai korjaustöitä, ja irrota aina sytytystulpan liitin.

- Älä käytä bensiiniä ja liuotinaineita puhdistamiseen. Räjähdysvaara!

Täytä polttoainetta:

Ohje: Kaksitahtimoottori, sekoitussuhde 1:40

Noudata turvallisuusohjeita ehdottomasti!

Polttoaineiden käsittely edellyttää varovaisuutta ja harkitsevaa toimintatapaa.

Vain moottorin ollessa sammutettuna!

- Puhdista täyttöalueen ympäristö hyvin, jotta polttoaineseos- tai öljysäiliöön ei pääse likaa.

- Kierrä säiliön korkki irti ja täyt' polttoaineseosta tai sahaketjuöljyä täyttökaulan alareunaan asti.

- Täytä varovaisesti, jotta polttoaineseosta tai sahaketjuöljyä ei läiky.

- Kierrä säiliön korkki uudelleen kiinni vasteeseen asti.

- Puhdista säiliön korkki ja sen ympäristö tankkaamisen jälkeen ja tarkasta tiiviys!

Ohje:

Polttoaine-öljy-seoksen valmistamiseksi tarvittava öljymäärä on esisekoitettava ensin puoleen polttoainemäärään ja sen jälkeen lisättävä loput polttoainemäärästä. Ennen seoksen täyttämistä maaporaan on valmista seosta ravistettava.

Ei ole järkevää lisätä öljyn osuutta kaksitahtipolttoaineseoksessa ohjeen mukaista sekoitussuhdetta suuremmaksi, koska tällöin palamisjätteiden määrä kasvaa, mikä kuormittaa ympäristöä ja jätteitä kertyy pakokaasukanavaan sylinterissä ja äänenvaimentimeen. Lisäksi polttoaineen kulutus kasvaa ja teho laskee.

Polttoaineen varastointi

Polttoaineita voidaan varastoida vain rajallisen ajan. Polttoaineet ja polttoaineseokset vanhenevat haihtumisen vuoksi erityisesti korkeissa lämpötiloissa. Lii-an kauan varastoitu polttoaine ja polttoaineseos voi aiheuttaa käynnistysongelmia ja moottorivaurioita.

Osta polttoainetta vain muutaman kuukauden käyttömäärän verran. Korkeissa lämpötiloissa sekoitettu polttoaine tulee käyttää 6-8 viikossa.

Varastoi polttoainetta vain hyväksytyissä säiliö- issä kuivassa, viileässä ja turvallisessa paikassal Vältä aineen roiskumista iholle ja silmiin!

Mineraaliöljytuotteet, myös öljyt, poistavat rasvaa ihosta. Kun kosketus on toistuvaa ja pitkäaikaista, iho kuivuu. Seurauksena voi olla erilaisia ihosairauksia. Lisäksi sen tiedetään aiheuttavan allergisia reaktioita. Jos silmät altistuvat öljylle, seurauksena on ärsytystä. Jos ainetta pääsee silmiin, huuhtele silmät heti puhtaalla vedellä. Jos ärsytys ei lopu, hakeudu heti lääkärin hoitoon!

Tarkasta, onko bensiinijohdoissa, säiliön kannessa/korkissa ja polttoainesäiliössä vuotavia kohtia tai halkeamia. Laitetta ei saa käyttää, jos siinä on sellaisia vaurioita. Älä tankkaa laitetta moottorin käydessä tai kun moottori on vielä kuuma. Älä tankkaa konetta avotulen lähellä.

Käyttöaika:

Maaporan käytössä voi esiintyä sormien, käsien tai ranteiden verenkiertohäiriöitä. Voi esiintyä oireita, kuten särkyä, pistelyä, ihon muutoksia. Jos näitä oireita esiintyy, hakeudu lääkärin hoitoon. Käytä sopivia kä- sineitä ja pidä säännöllisesti taukoja.

Pidä turvaohjeet hyvin.

6. Tekniset tiedot

Mitat ilman poraaL x S x H mm	540 x 310 x 370
Moottorityyppi: 1 sylinteri / 2-tahti
Suurin moottoriteho kW	1,3
Skaalaus ccm 51,7
Nopeus 1 / min 3000
max. Moottorin nopeus 1 / min 9600
Nimellisnopeuspora 1 / min 0-310
Tärinätaso kahvalla m / s^2	15,62
Polttoaine bensiini 90 Oktan
Tilavuus I 1
2-tahtimoottorin öljyn ja polttoaineen sekoitussuhde	1:40
Paino kg 9,5

Tekniset muutokset on varattu!

Rajoita melua ja tärinää minimiin!

• Käytä vain virheellisiä laitteita.
• Säilytä ja puhdista laite säännöllisesti.
• Sovita työskentelytapa laitteeseen.
• Älä ylikuormita laitetta.
  • Tarvittaessa laite on tarkistettava.
• Sammuta laite, kun se ei ole käytössä.
• Käytä käsineitä.

7. Ennen käyttöönottoa

Asennus

Pakkausteknisistä syistä konettasi ei ole koottu koko- naisuudessaan

Maaporan käyttö, kuva 2

• Aseta moottorikotelo työpenkkiin niin, että maapora (7) asettuu käyttöakselin (6) päälle varmistaen, että aukot ovat kohdakkain.
• Ohjaa vääntiöpultti (A) sisään.
  • Varmista sokalla (B) ja taivuta hieman.

Tankkaus, kuva 1

• Kierrä säiliön korkki (15) auki.
• Täytä polttoaineseosta suppilon kautta.
• Huomioi tällöin, että polttoaine laajenee, joten älä täytä säiliötä aivan täyteen.
• Kierrä säiliön korkki (15) uudelleen kiinni ja puhdista alue siihen mahdollisesti läikkyneestä polttoaineseoksesta.

Polttoaineseos

Maaporan moottori on kaksitahtimooottori. Sitä käytetään polttoaineseoksella, jossa on 1:40 kaksitahtimooottoriöljyä ja polttoainetta.

Polttoaineen on oltava lyijytöntä tavallista bensiiniä, jonka oktaaniluku on vähintään 91. Moottorin voitelu tapahtuu sekoittamalla joukkoon korkealuokkaista kaksitahtimoottoriöljyä.

Älä sekoita polttoaineseosta säiliössä. Käytä tätä varten toimitettua sekoitusastiaa tai muuta siihen sopivaa säiliötä. Lisää polttoaineseos säiliöön vasta esi-sekoittamisen ja varsinaisen sekoittamisen jälkeen.

• Käytä vain uutta, puhdasta polttoainetta. Jos bensinissä on vettä tai epäpuhtauksia, polttoainejärjestelmä vaurioituu.
• Tankkaa hyvin tuuletetussa paikassa moottorin ollessa sammutettuna. Jos moottoria oli käytetty, anna sen ensin jäähtyä. Älä koskaan tankkaa moottoria rakennuksessa, missä bensiinihöyryt voivat syttyä tai jossa voi olla kipinöitä.
• Bensiini on äärimmäisen palovaarallista ja räjähtävää ainetta. Polttoainetta käsiteltäessä voi saada palovammoja tai muita vakavia vammoja.
• Sammuta moottori ja suojaa se kuumuudelta, ki-pinöiltä ja liekeiltä.
• Tankkaa vain ulkona.
• Pyyhi läikkynyt bensiini heti pois.

Käynnistysnaru (kuva 1)

Kun narua (9) vedetään, moottori käynnistyy.

Kuristinvipu (kuva 3)

Kuristinvipu (C) sulkee ja avaa käynnistinläpän kaasuttimessa. Tässä asennossa ilma-bensiiniseos rikastetaan moottorin kylmäkäynnistystä varten. Tätä asentoa käytetään moottorin käyttöön ja lämpimän moottorin käynnistämiseen.

Joutokäynnin säätöruuvi (kuva 3)

Ruuvin (D) avulla voidaan säätää maaporan tyhjäkäyntikaasua. Jos tyhjäkäyntikaasu säädetään hieman liian korkeaksi (pora pyörii tyhjäkäynnissä), voidaan tyhjäkäyntikaasua vähentää kiertämällä hitaasti vastapäivään.

Huomio! Muut kaasuttimen säädöt on teetettävä am- mattikorjaamossa.

8. Kokoaminen ja käyttö

Ennen käyttöönottoa on tärkeää, että turvallisuusohjeet tunnetaan ja niitä noudatetaan.

Kaikissa maaporalla tehtävissä töissä on moottori ehdottomasti sammutettava, sytytystulpan liitin vedettävä irti ja käytettävä suojakäsineitä. Maaporan saa käynnistää vasta sitten, kun se on kokonaan koottu ja tarkastettu.

HUOMIO! Lue turvallisuusohjeet huolellisesti (katso "Turvallisuusohjeet" ja bensiinikäyttöisiä koneita koskevat lisäohjeet).

Huomio! Käytä turvakenkiä ja vartaloa myötäileviä työvaatteita välttääksesi vammat.

Ennen käyttöönottoa on tärkeää, että turvallisuusohjeet tunnetaan ja niitä noudatetaan.

• Huomioi kansalliset määräykset töissä, kun maaporaa käytetään julkisissa kiinteistöissä tai maanteillä.
• Pidä muut henkilöt, lapset ja eläimet loitolla vaaraalueelta.
• Tarkasta, onko työpinnalla vierasta materiaalia ja poista ne.
• Kun koneen luota poistutaan, on moottori aina sammutettava.
• Tarkasta, toimiiko maapora hyvin ja onko se turvallinen käyttää.
• Älä työskentele yksin, hätätapauksessa jonkun on oltava lähistöllä.
• Pidä molemmin käsin kiinni maaporasta, kun työskentelet.
• Varmista, että seisot tukevasti poraamisen aikana.
• Älä kumarru liikaa eteenpäin työskennellessäsi.
• Varmista moitteeton tyhjäkäynti. Pora ei saa pyöriä tyhjäkäynnillä moottorin ollessa käyttölämpötilassa.
• Kytke moottori heti pois päältä, kun laitteen toiminnassa havaitaan muutoksia.
• Älä laita kuumaksi käynyttä maaporaa vasten kui- vaa ruohoa tai palavia esineitä. (Tulipalovaara!)
• Poraa maahan aukko useissa vaiheissa poistaen välillä maata porauskohdasta.
• Nosta maapora pystysuoraan ylös, älä kallista sitä!
• Muista aina varmistaa maapora, muuten on ole-massa vammautumisvaara!
• Poraa maaporalla aukkoja vain maahan.
• Muu käyttö ei ole sallittua.

Moottorin käynnistäminen:

• Aseta kuristinvipu asentoon (kuva 3: C), kun laite 📂n kylmä.
• Aseta kuristinvipu asentoon (kuva 3: C), kun laite on tämmin.
• Käytä polttoainepumppua (16) painamalla useita kertoja, kunnes polttoainetta näkyy pumpussa.
• Aseta pysäytyskytkin (11) asentoon "Start".
• Vedä käynnistysnarusta (9) kevyesti, kunnes tunnet vastuksen, kiskaise sitten 2-3 kertaa voimakkaasti, kunnes moottori sytyttää.

HUOMIOI: Älä vedä käynnistysnarua ulospäin enempää kuin noin 50 cm ja palauta se vain hitaasti kädelä ohjaten. Hyvän käynnistymisen kannalta on tärkeää, että käynnistysnarua vedetään nopeasti ja voimakkaasti.

• Aseta kuristinvipu (kuva 3: C) asentoon .
• Kiskaise käynnistysnarusta uudelleen 2-3 kertaa, kunnes moottori sytyttää ja alkaa käydä tyhjäkäyntiä.
• Huomio! Maapora alkaa pyöriä vasta, kun kaasuvipua painetaan.

Moottorin pysäytys

Aseta pysäytyskytkin (11) asentoon "Stop".

Kun moottori käynnistetään uudelleen, paina pysäytyskytkin (11) ensin uudelleen asentoon "Start".

Tarkasta ennen moottorin käynnistämistä:

• polttoaineen määrä – säiliön on oltava vähintään puolillaan
  • polttoainejohtojen kunto
• ulkoisten ruuviliitosten kiinnityksen lujuus
• maaporan täytyy voida liikkua vapaasti

Työskentely

- Aseta pora ja paina kaasun säätövipua (13).

- Säädä kaasua maaperän ominaisuuksien mukaan optimaalisen tuloksen aikaansaamiseksi.

- Kun maaperän ominaisuudet ovat optimaaliset ja mahdollistavat tasaisen työnopeuden, voidaan kaasun säätövipu (13) lukita (keskisuuren kaasun asentoon) lukitusvivulla (14) työskentelyn helpottamiseksi

Kun maaporan luota poistutaan, on moottori aina sammutettava.

9. Huolto

Puhdistus

- Suosittelemme, että puhdistat laitteen heti käytön jälkeen.

- Puhdista laite säännöllisesti kostealla liinalla ja pehmeällä saippualla. Älä käytä pesuaineita tai liuottimia; nämä voivat hyökätä laitteen muoviosista. Varmista, että laitteeseen ei pääse vettä.

Huolto

Kaikissa koneen parissa tehtävissä töissä sytytystulpan liitin täytyy vetää irti ja sytytystulppa kiertää ulos. (Korkeajännite)

Noudata huoltosuunnitelmaa

Päivittäin ennen työskentelyn aloittamista

Tarkasta polttoainesäiliön ja johtojen tiiviys Tarkasta kiinnityskohdat, pakoputken suojus, ilmansuodattimen suojus, vaihteiston voitelu, maaporan kiinnitys ja käyttöelementtien toiminnot.

20 käyttötunnin jälkeen

Puhdista ilmansuodatin ja tarkasta sytytystulppa

100 käyttötunnin jälkeen

Puhdista polttoainesäiliö ja vaihda sytytystulppa

300 käyttötunnin jälkeen

Vaihda ilmansuodatin

Tärkeä ohje korjausta tarvittaessa:

Kun maapora lähetetään korjattavaksi, on huomioitava, että turvallisuussyistä laitteesta on tyhjennettävä öljy ja bensiini pois ennen lähetystä.

Huomio! Tupakointi ja avotulen teko on kielletty. Räjähdysvaara

Ilmansuodatin, kuva 4-5

Ilmansuodattimen säännöllinen puhdistus auttaa ehkäisemään kaasuttimen toimintahäiriöitä.

Puhdista ilmansuodatin ja vaihda ilmansuodattimen panos:

• Avaa ilmansuodatinkotelon (3) ruuvi (E), ota ilmansuodattimen suojus pois ja tarkasta.
  • Vaihda vioittunut elementti.
• Poista suodatinkotelon sisällä oleva lika puhtaalla, kostealla pyyhkeellä.
• Ota vaahtomuovipanos (F) varovaisesti pois ja tarkasta vaurioiden varalta, vaihda tarvittaessa.
• Puhdista vahtomuovipanos (F) lämpimällä vedellä ja miedolla saippualiuoksella. Huuhtele peruste-ellisesti puhtaalla vedellä ja anna kuivua kunnolla.

Huomio!

Älä käytä bensiiniä tai puhdistusaineliuoksia. Räjähdysvaara

- Aseta vaahtomuovipanos (F) paikalleen ja asenna ilmansuodattimen kotelo uudelleen.

Moottoria ei saa käyttää ilman ilmansuodatinpanosta tai sen ollessa vioittunut. Seurauksena voi olla moottori-vaurioita. Tässä tapauksessa valmistaja ei ota vastuuta aiheutuvista vahingoista; käyttäjä on yksin vastuussa.

Sytytystulppa, kuva 6-7

Pakoputki/kotelo muuttuu käytön aikana erittäin kuumaksi. Odota, kunnes moottori on jäähtynyt.

ÄLÄ KOSKAAN koske kuumaan moottoriin.

• Irrota sytytystulpan liittimen suojus (8) poista-malla ruuvin (G) mukana toimitetulla avaimella.
  • Vedä sytytystulpan liitin (H) irti.
• Kierrä sytytystulppa (I) ulos ja tarkasta se.
• Tarkasta eristin. Jos on vaurioita, kuten esi- merkiksi halkeamia tai säröjä: Vaihda sytytystul- ppa (I).
• Puhdista sytytystulpan elektrodit teräsharjalla.
• Tarkasta ja säädä elektrodietäisyys. Etäisyys 0,75 mm.
• Kierrä sytytystulppa (I) paikalleen ja kiristä sytytystulppa-avaimella.
• Aseta sytytystulpan liitin (H) sytytystulppaan (I).
• Asenna sytytystulpan liittimen suojus (8)

Pidä huoli siitä, ettei sylinterinkanteen pääse vaihdon aikana likaa.

Tarkasta, että sytytystulppa (I) on kiinnitetty kunnolla.

- Löysä sytytystulppa voi vahingoittaa moottoria ylikuumentuessaan.

- Liian kova kiristäminen voi vahingoittaa kierrettä sylinterinkannessa.

Valmistaja ei vastaa siitä aiheutuvista vahingoista; käyttäjä on yksin vastuussa.

Imupään vaihto, kuva 8

Imupään huopasuodatin (J) voi vaurioitua käytön aikana. Jotta polttoaineen syöttö kaasuttimeen toimii moitteettomasti, imupää on vaihdettava noin 3 kuukauden välein.

Kun imupää vaihdetaan, vedä sitä rautalankakoukulla säiliön sulkuaukon kautta.

10. Varastointi ja Kuljetus

Kuljetus

Ennen kuin konetta kuljetetaan tai ennen kuin se pysäköidään sisälle, moottorin on annettava jäähtyä, jotta vältetään palovammat ja tulipalovaara.

Moottori on sammutettava, kun koneen sijoituspaikkaa vaihdetaan - myös työn aikana tapahtuvissa vähäisissä paikan vaihdoksissa.

Kanna maaporaa vain kahvasta. Älä koske koteloon (palovammavaara).

Kun konetta kuljetetaan autossa, on varmistettava, että se on turvallisessa asennossa.

Kuljetuksen aikana polttoainesäiliön (2) on oltava tyhjennettynä.

Varastointi

Älä varastoi maaporaa yli 30 päivän ajan suorittamalla seuraavia vaiheita.

Noudata puhdistus- ja huolto-ohjeita ennen laitteen varastoimista!

Maaporan varastoiminen

Jos maaporaa aiotaan varastoida yli 30 päivän ajan, se on valmisteltava tätä varten. Muuten kaasuttimesa jäljellä oleva polttoaine kaasuuntuu ja syntyy kumimaista pohjasakkaa. Se voi vaikeuttaa käynnistystä ja aiheuttaa mittavia korjauskustannuksia.

• Irrota polttoainesäiliön korkki hitaasti, jotta säiliössä mahdollisesti oleva paine pääsee purkautumaan hallitusti. Tyhjennä säiliö varovaisesti.
• Käynnistä moottori ja anna sen käydä, kunnes moottori pysähtyy. Näin polttoaine poistuu myös kaasuttimesta.
• Anna moottorin jäähtyä (noin 5 minuuttia).
• Poista sytytystulppa
• Lisää 1 teelusikallinen puhdasta 2-tahtiöljyä palokammioon. Vedä käynnistysnarusta useita kertoja hitaasti pinnoittaaksesi sisäiset osat öljyllä. Aseta sytytystulppa jälleen paikalleen.
• Varastoi maaporaa kuivassa paikassa loitolla mahdollisista syttymislähteistä, esim. uuneista, lämminvesiboilereista, kaasukuivaajista jne.

Maaporan ottaminen uudelleen käyttöön

• Poista sytytystulppa.
• Kiskaise käynnistysnarusta poistaaksesi ylimääräisen öljyn palokammiosta.
• Puhdista sytytystulppa ja varmista sytytystulpan oikea elektrodiväli; tai aseta uusi sytytystulppa, jonka elektrodiväli on oikea.
• Valmistele maapora käyttöä varten.
• Täytä säiliö oikealla polttoaineen ja öljyn seoksella.

11. Asiakaspalvelutiedot

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Kuluvat osat *: sytytystulppa, pora

* ei välttämättä sisälly hintaan!

12. Hävittäminen ja kierrätys

Laite on pakkauksessa kuljetusvaurioiden ehkäisemiseksi. Tämä pakkaus on raaka-ainetta ja siten uudelleen käytettävissä tai se voidaan viedä kierrätykseen. Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Vie vialliset rakenneosat erikoisjätteen keräykseen. Kysy lisätietoja alan erikoisliikkeestä tai kunnanvirastosta!

13. Häiriöiden poistaminen

Störung Mögliche Ursache Abhilfe
Moottori ei käynnisty 1. Sytytystulppa irronnut2. Ei polttoainetta tai polttoaine on vanhaa3. Kuristinläpän vipu ei ole oikeassa asennossa4. Kuristin ei ole PÄÄLLÄ-asennossa5. Polttoainejohto on tukossa6. Likainen sytytystulppa7. Moottori on märkä	1. Kiinnitä sytytystulpan kaapeli kunnol- la sytytystulppaan2. Täytä puhtaalla, uudella polttoai- neella3. Työnnä kuristinläpän vipu käynnisty- sasentoon4. Kylmäkäynnistyksessä kuristimen on oltava rikastusasennossa (Choke)5. Puhdista polttoainejohto6. Puhdista, säädä rako tai vaihda sytytystulppa7. Odota muutama minuutti ennen uutta käynnistystä
Moottori käy nykien	1. Sytytystulppa löystynyt2. Kone käy ryypyllä (CHOKE)3. Polttoainejohto tukossa tai polttoaine on vanhentunutta4. Tuuletin tukossa5. Polttoainejärjestelmässä on vettä tai likaa6. Ilmansuodatin on likainen	1. Liitä sytytystulpan kaapeli kunnolla2. Työnnä kuristimen vipu asentoon POIS3. Puhdista polttoainejohto. Täytä säiliö puhtaalla, uudella polttoaineella4. Puhdista tuuletus5. Tyhjennä polttoainesäiliö. Täytä uudella polttoaineella6. Puhdista ilmansuodatin tai vaihda se
Moottori ylikuumentunut 1. Moottorissa on liian vähän öljyä2. Likainen ilmansuodatin3. Ilmavirta rajoittunut	1. Täytä säiliöön oikea määrä polttoai- netta.2. Puhdista ilmansuodatin tai vaihda se3. Poista puhaltimen kotelo ja puhdista se
Moottori ei sammu, jos kuris- tinläppä on STOP-asennossa tai moottorin kierrosluku ei kasva, jos kuristinläppää on säädetty.	Likaa kuristinvaihteistossa Poista lika

Jos häiriö tai vika ei poistu näillä toimenpiteillä, vie laite ammattitaitoisen korjaajan tarkastettavaksi.

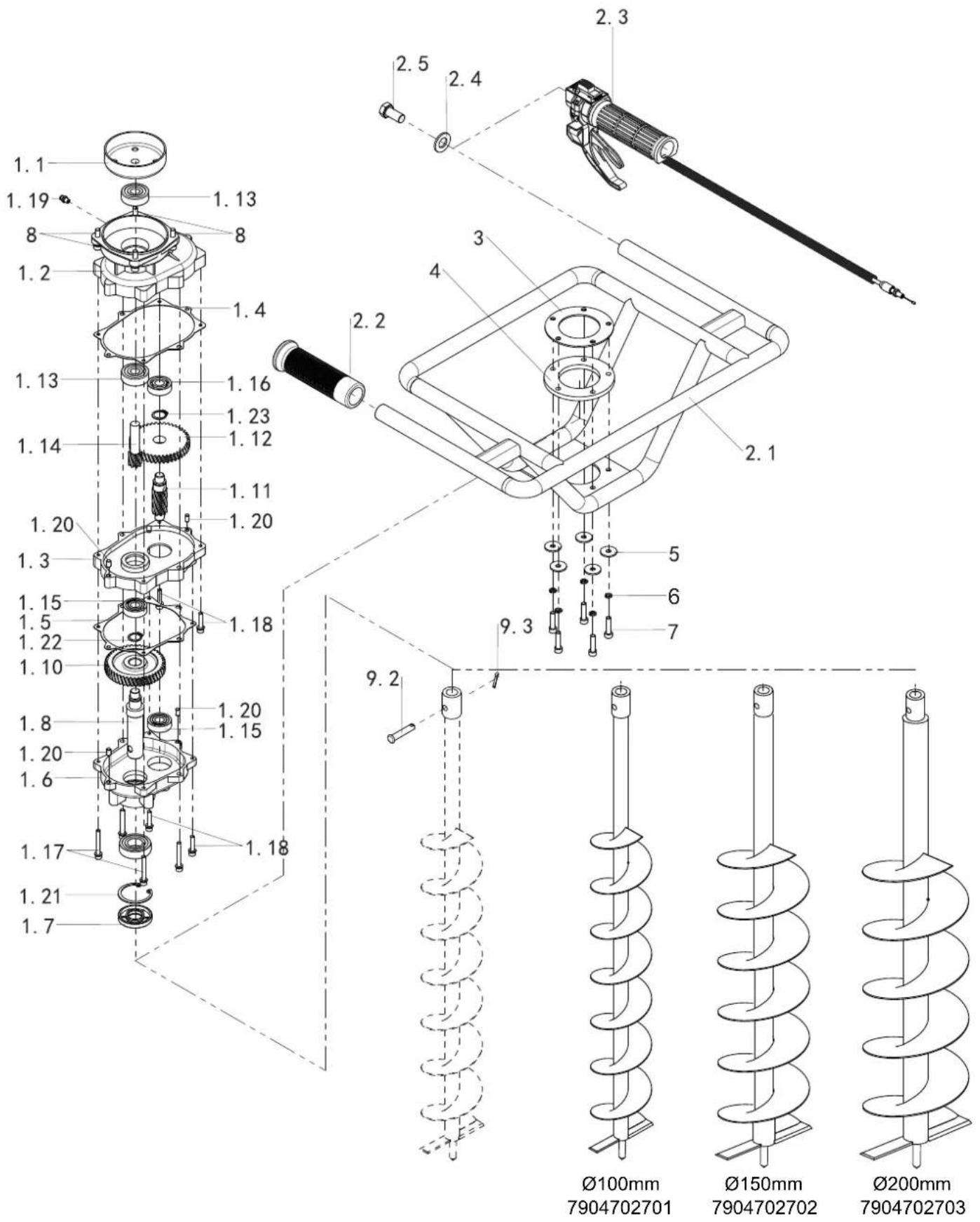

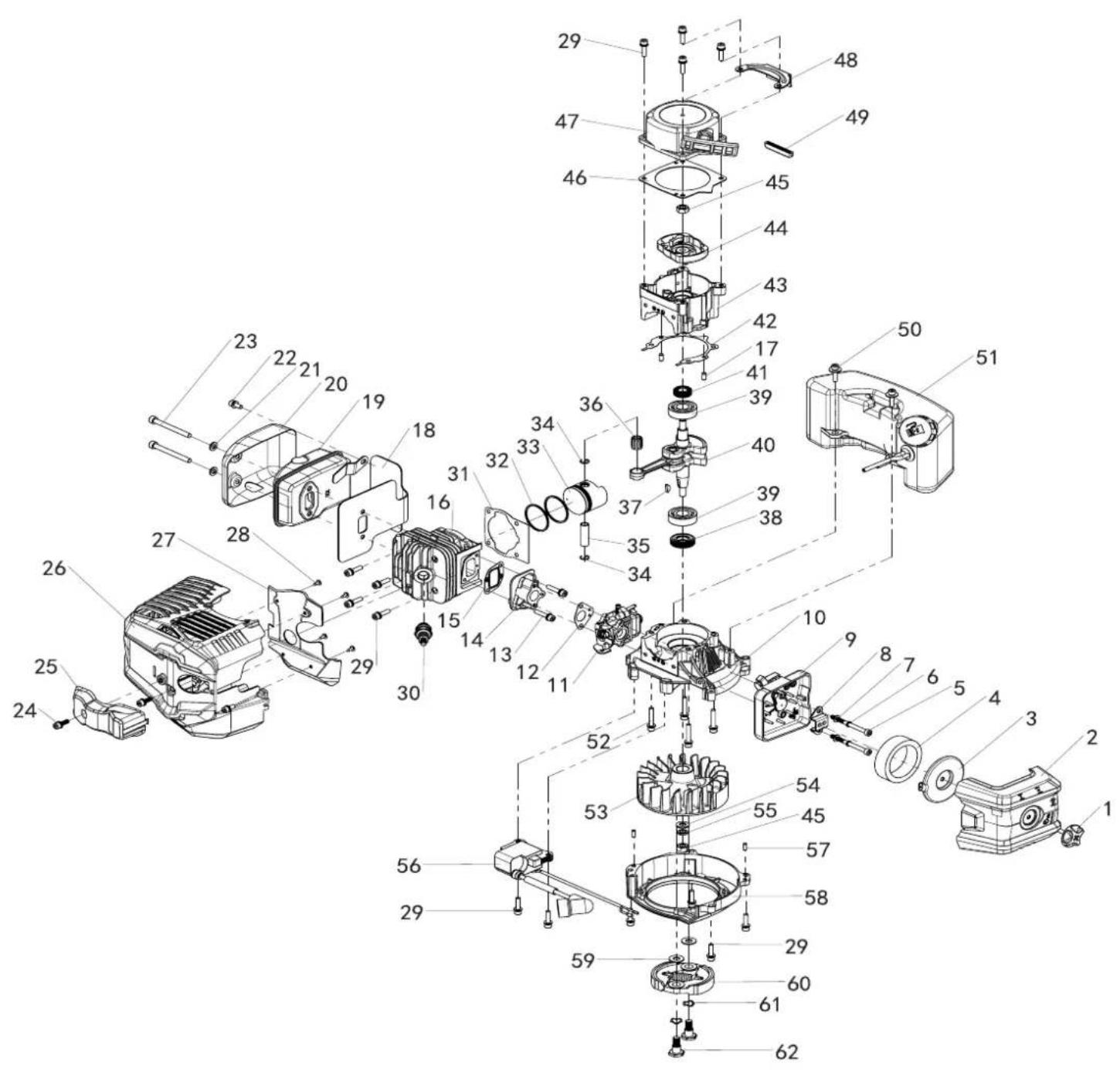

1.1 1.19 8 1.2 1.4 1.13 1.14 1.20 1.3 1.15 1.5 1.22 1.10 1.8 1.20 1.6 1.17 1.21 1.7 1.13 1.8 1.23 1.12 1.16 1.11 1.20 1.18 1.20 1.15 1.18 2.5 2.4 2.2 3 4 2.3 2.1 5 6 7 9.3 9.2 Ø100mm 7904702701 Ø150mm 7904702702 Ø200mm 7904702703

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuujajaksi tavaran luovutuksesta alkaen siten, että valhdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvot-

tomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
