KÄYTTÖOHJE Highline 51.3 SP-B AL-KO
FI: Käyttöohjeet....194
EE: Kasutusjuhend....205
LV: Instrukcijas......216
LT: Instrukciju vadovas 227
Käsikirjaa koskevia tietoja
■ Lue tämä käyttöohje läpi ennen tuotteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käsittelyn edellytys. Tutustu käyttölaitteisiin ja koneen käyttöön ennen käyttöä.
Noudata tässä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia.
Säilytä käyttöohje käyttöä varten ja luovuta se myös tuotteen myöhemmille käyttäjille.
Merkkien selitykset
Huomio!
Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.
Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.
Kamerasymboli viittaa kuviiin.
Sisällysluettelo
Käsikirjaa koskevia tietoja 194
Tuotekuvaus 194
Turva- ja suojalaitteet 194
Turvaohjeet....196
Asennus....197
Tankkaus 197
Käyttöönotto 198
Huolto ja hoito....201
Varastointi....202
Korjaus 202
Hävittäminen....202
Ohjeita häiriöiden sattuessa 203
EY-vaatimustenmukaisuusvakuutus....204
Takuu....204
Tuotekuvaus
Tässä käyttöohjeessa kuvataan erilaisia bensiinikäyttöisiä ruohonleikkurimalleja. Muutamissa malleissa on ruohonkeruusäiliö ja/tai ne soveltuvat lisäksi silppuamiseen.
Oman mallin voi tunnistaa tuotekuvien ja erilaisten lisävarusteiden kuvausten perusteella.
Määräysten mukainen käyttö
Tämä laite on tarkoitettu ruohon leikkuuseen yksityiskäytössä ja sitä saa käyttää ainoastaan ruohon ollessa kuivaa.
Muun tai laajemman käytön katsotaan olevan määräysten vastaista käyttöä.
Mahdollinen virheellinen käyttö
Tämä ruohonleikkuri ei sovellu käytettäväksi yleisillä ruohokentillä, puistoissa, urheilukentillä eikä maa- ja metsätaloudessa
■ Turvalaitteita ei saa poistaa tai ohittaa
■ Laitetta ei saa käyttää sateella tai ruohon ollessa märkää
■ Laitetta ei saa käyttää ammattimaisiin tarkoituksiin
Turva- ja suojalaitteet
Huomio - loukkaantumisvaara!
Turva- ja suojalaitteita ei saa poistaa käytöstä!
Turvakaari
Laite on varustettu turvakaarella. Irrota vaarallisen tilanteen uhatessa otteesi turvakaaresta.
Laitteet ilman terän kytkentää:
■ Leikkuuterä pysäytetään
■ Moottori pysäytetään
Laitteet terän kytkennällä:
■ Leikkuuterä pysäytetään
■ Moottori käy edelleen
Suojaläppä
Suojaläppä suojaa ulossinkoutuvilta osilta.

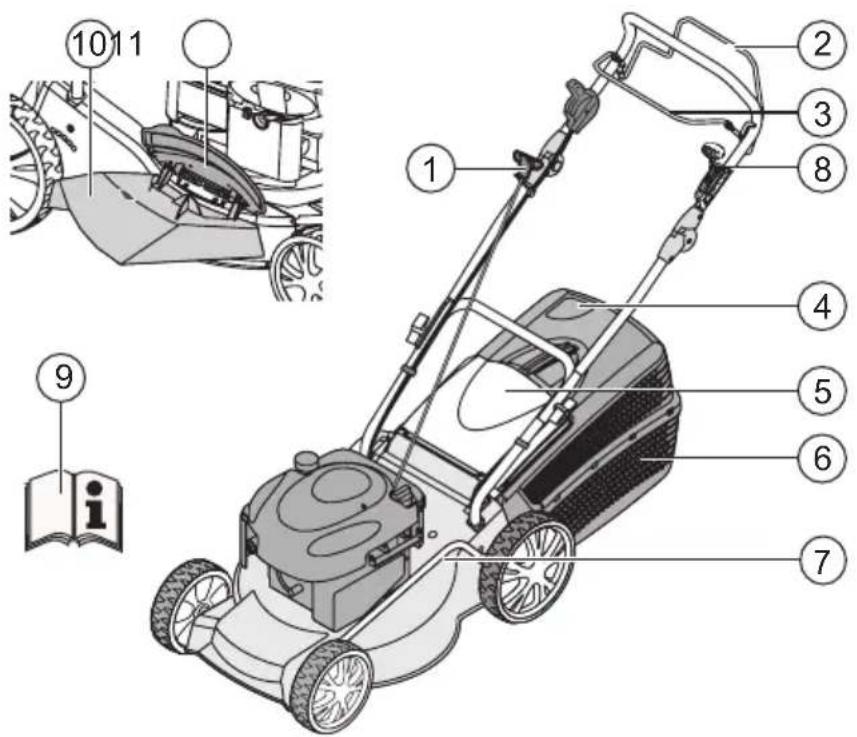

| 1 Käynnistysnaru 7 Leikkuukorkeuden säätö* | ||
| 2 Pyöräveto* 8 Vario-vaihteisto* | ||
| 3 Turvakaari 9 Käyttöohje | ||
| 4 Täyttötason näyttö* 10 Ulostulo-osa* | ||
| 5 Suojaläppä* 11 Sulkukansi* | ||
| 6 Ruohonkerääjä* 12 Silppuamislaite* | ||
| * riippuen mallista |
Laitteessa olevat symbolit
 | Huomio!Käsittelyssä on noudatettava ehdotonta varovaisuutta. | Irrota ennen leikkuuterien kanssa työskentelyä sytytystulpan pistoke. | |
 | Lue käyttöohje ennen käyttöönottoa! Vapauta moottori jarnu. | ||
 | Vaara-alueella ei saa oleskella muita ihmisiä! Kytke pyöraveto päälle. | ||
 | Jalat ja kädet on pidettävä kaukana leikkuriterien alueelta! | ||
 | Pysy etäällä vaaralliselta alueelta. | ||
Lisäsymbolit sähkökäynnistyksellä varustetuille laitteille
Huomio! Sähköiskun vaara.
Pidä liitäntäjohto kaukana leikkuuteristä.
Kytke laite aina irti verkkovirrasta ennen huoltotöitä tai jos kaapeli on vaurioitunut.
Turvaohjeet
Huomio!
Laitetta saa käyttää vain sen ollessa teknisesti moitteettomassa kunnossa!
Huomio - loukkaantumisvaara!
Turva- ja suojalaitteita ei saa poistaa käytöstä!
Huomio - tulipalon vaara!
Tankattua konetta ei saa säilyttää sellaisissa rakennuksissa, missä bensiinihöyryt voivat joutua kosketuksiin avotulen tai kipinöiden kanssa!
Pidä moottorin, pakoputken, akkukotelon, polttonestesäiliön alue vapaana leikkuujätteistä, bensiinistä ja öljystä.
■ Vaara-alueella ei saa oleskella muita ihmisiä
Koneen käyttäjä tai omistaja on vastuussa muille ihmisille aiheutetuista tapaturmista tai esinevahingoista
Lapset tai muut henkilöt, jotka eivät ole tutustuneet käyttöohjeeseen, eivät saa käyttää laitetta
Noudata paikallisia käyttäjien vähimmäisikää koskevia määräyksiä
■ Laitetta ei saa käyttää alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena
Käytä tarkoituksenmukaisia työvaatteita
Pitkiä housuja
■ Tukevia ja liukumattomia kenkiä
Kuulosuojaimia
■ Työskennellessä rinteellä
pidä aina huolta, että seisot tukevasti paikoillasi
leikkaa ruoho aina poikittain suhteessa rinteeseen, ei koskaan ylös- tai alaspäin
älä leikkaa ruohoa, jos rinne on jyrkempi kuin 20°
■ ole erityisen varovainen kallistettaessa
■ Työskentele vain riittävässä päivänvalossa tai keinotekoisessa valaistuksessa
- Pidä vartalo, ruumiinosat ja vaatetus kaukana leikkuuteristä
■ Noudata maakohtaisia käyttöaikoja koskevia määräyksiä
- Älä jätä käyttövalmista laitetta ilman valvontaa
■ Leikkaa ruohoa vain terävillä leikkuuterillä
- Älä koskaan käytä laitetta, jos suojalaitteet / suojaritilät ovat vaurioituneet
- Älä koskaan käytä laitetta ilman täysin paikoilleen asennettuja suojalaitteita (esim.: suojaläppä, ruohonkeruulaitteet)
Tarkasta aina ennen käyttöä, onko laitteessa vaurioita ja vaihdata ennen uutta käyttöä vaurioituneet osat
■ Kytke moottori pois päältä, odota laitteen pysähtymistä ja irrota sytytystulpan pistoke
■ kun laitteen käyttö lopetetaan
häiriöiden ilmenemisen jälkeen
■ ennen juuttumisen irrottamista
■ ennen tukosten poistamista
■ vieraiden esineiden kosketuksen jälkeen
jos koneessa ilmenee häiriöitä ja epätavallista tärinää
Etsi ruohonleikkurissa olevat vauriot ja suorita tarpeelliset korjaukset, ennen kuin käynnistät koneen uudelleen ja alat työskennellä ruohonleikkurilla.
■ Sytytystulpan pistoke työnnetään paikoilleen ja moottori käynnistetään
häiriöiden poistamisen (katso häiriötaulukko) ja laitteen tarkastuksen jälkeen
■ laitteen puhdistamisen jälkeen
Tarkasta niitettävä alue kokonaan ja huolellisesti, poista kaikki vieraat esineet
■ Erityishuomiota on kiinnitettävä ruohonleikkuria käännettäessä tai sitä vedettäessä käyttäjää kohti
- Älä aja esteiden yli (esim. oksat, puiden juuret)
■ Poista leikattu ruoho vain moottorin ollessa pysähdyksissä
Kytke moottori/leikkuuterä pois päältä, kun ylitetään muita pintoja kuin leikattava ruohikko
- Älä koskaan nosta tai kanna laitetta moottorin käydessä
- Älä syö tai juo täyttäessäsi bensiiniä tai moottoriöljyä
- Älä hengitä bensiinihöyryjä
■ Ohjaa laitetta kävelyvauhdilla
Tarkasta mutterien, ruuvien ja pulttien tukeva kiinnitys ennen käyttöä
Asennus
Noudata oheista asennusohjetta.
Huomio!
Laitetta saa käyttää vasta sen täydellisen asennuksen jälkeen.
Tankkaus
Ennen käyttöönottoa täytyy ruohonleikkuri tankata.
Varoitus - tulipalon vaara!
Bensiini ja öljy ovat erittäin herkästi syttyviä!
Mukanatoimitettua moottorinvalmistajan käyttöohjetta on aina noudatettava.
Käyttöaineet
| Bensiini Moottoriöljy | ||
| Laji normaalibensiini/lyijytön | katso moottorin valmistajan ohjeet | |
| Täyttömäärä katso moottorin valmistajan ohjeet | n. 0,6 l | |
Turvallisuus
Varoitus!
Älä anna moottorin koskaan käydä suljetuissa tiloissa. Myrkytysvaara!
Säilytä bensiiniä ja öljyä vain niille tarkoitetuissa astioissa
Täytä bensiiniä ja öljyä tai tyhjennä niitä vain moottorin ollessa kylmä ja ulkoilmassa
- Älä täytä bensiiniä tai öljyä moottorin käydessä
- Älä täytä tankkia liikaa (bensiini laajenee)
- Älä tupakoi tankkauksen aikana
- Älä avaa bensiinitankin korkkia moottorin käydessä tai sen ollessa kuuma.
■ Vaihda vaurioitunut tankki tai tankin korkki uusiin
■ Sulje tankin korkki aina tiukasti
■ Jos bensiiniä on päässyt valumaan ulos:
Älä käynnistä moottoria
Vältä käynnistysyrityksiä
Puhdista laite
■ Jos moottoriöljyä on päässyt valumaan ulos:
- Älä käynnistä moottoria
Ime ulosvalunut moottoriöljy pois öljyä sitovalla aineella tai rätillä ja hävitä se asianmukaisesti
Puhdista laite
Jäteöljyä ei saa:
■ panna roskiin
■ kaataa viemäriin, jätekaivoon tai maahan
Suosittelemme jäteöljyn viemistä suljetussa astiassa kierrätyskeskukseen tai asiakaspalveluun.
Bensiinin täyttö
- Kierrä tankin korkki auki, aseta se puhtaalle alustalle.
- Täytä bensiiniä suppilon avulla.
- Sulje tankin täyttöaukko tiiviisti ja puhdista se.
Moottoriöljyn täyttö
- Kierrä öljyntäyttökansi auki, aseta se puhtaalle alustalle.
- Täytä öljyä suppilon avulla.
- Sulje öljyn täyttöaukko tiiviisti ja puhdista se.
Käyttöönotto
Huomio!
Jos leikkuuterissä tai kiinnitysosissa on irrallisia, vaurioituneita tai kuluneita kohtia, laitetta ei saa käyttää.
Suorita aine ennen käyttöönottoa silmämääräinen tarkastus.
Kamerasymboli seuraavilla sivuilla viittaa kuviiin, sivu 4–7.
Leikkuukorkeuden säätö
Huomio - loukkaantumisvaara!
Säädä leikkuukorkeutta vain moottorin ollessa kytkettynä pois päältä ja leikkuuterän ollessa pysähdyksissä.
- Säädä aina kaikki pyörät samalle leikkuukorkeudelle.
- Leikkuukorkeuden säätö riippuu mallista.
Akselisäätö tai keskussäätö (1, 2)
- Paina lukituksen avausvipu sivulle ja pidä se siinä.
- Työnnä vipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
- Anna vivun lukittua paikoilleen.
- Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.
Yksittäispyörä-pikasäätö tai akselisäätö (☐)
- Paina lukituksen avausvipu sivulle ja pidä se siinä.
- Työnnä vipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
- Anna vivun lukittua paikoilleen.
- Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.
Keskusakselisäätö (c)
- Aseta molemmat peukalot akselin päihin.
- Aseta sormet leikkurin rungon alle.
- Vedä akseli molemmilla peukaloilla senhetkisestä leikkuukorkeuden urasta.
- Vedä akseli molemmilla peukaloilla leikkuukorkeuden halutun uran eteen ja anna sen lukittua paikoilleen.
- Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.
Ruohonleikkuu ruohonkeruusäiliön kanssa
Huomio - loukkaantumisvaara!
Irrota ruohonkeruusäiliö ja asenna se paikoilleen vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.
- Nosta suojaläppää ja ripusta ruohonkeruusäiliö pidikkeisiin (6).
Huomio!
Vain oikein paikalleen laitettu, vaurioitumaton ruohon keräyslaatikko tarjoaa riittävän suojan sinkoilevia kappaleita vastaan!
Täyttötason näyttö
Täyttötason näyttö painuu ilmavirran vaikutuksesta ruohonleikkuun aikana ylöspäin (5a).
Kun ruohonkeruusäiliö on täynnä, täyttötason näyttö on säiliöllä (5b). Ruohonkeruusäiliö täytyy tyhjentää.
Ruohonkeruusäiliön tyhjennys
- Nosta suojaläppää.
- Poista ruohonkeruusäiliö pidikkeistä ja irrota se vetämällä taaksepäin (6).
- Tyhjennä ruohonkeruusäiliö.
- Nosta suojaläppää ja ripusta ruohonkeruusäiliö takaisin pidikkeisiin (6).
Ruohonleikkuu ilman ruohonkeräyssäiliötä
Huomio!
Leikkaa ruohoa ilman ruohonkeräyssäiliötä vain, jos suojaläpän kääntöjousi toimii.
Suojaläppää pidetään jousivoiman avulla ruohonleikkurin rungolla. Leikattu ruoho heitetään siten taaksepäin.
Silppuaminen silppuamislaitteella (lisävaruste)
Silputessa leikattua ruohoa ei kerätä, vaan se jää ruohoon. Silppu suojaa maata kuivumiselta ja luovuttaa siihen ravinteita.
Parhaat tulokset saavutetaan, kun ruohoa leikataan säännöllisesti n. 2 cm verran. Vain nuori ruoho, jonka lehtikudos on pehmeä, mätänee nopeasti.
■ Ruohon korkeus ennen silppuamista: korkeintaan 8 cm
■ Ruohon korkeus silppuamisen jälkeen: vähintään 4 cm
Mukauta askelnopeus silppuamiseen, älä kävele liian nopeasti.
Silppuamislaitteen asettaminen paikoilleen
Huomio - loukkaantumisvaara!
Aseta silppuamislaite paikoilleen tai poista se vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.
- Irrota ruohonkeruusäiliö ( 6).
- Nosta suojaläppää ja aseta silppuamislaite ulostulokanavaan (7). Sen täytyy lukittua paikoilleen.
Jos silppuamislaite ei lukitu, se ja leikkuuterä voivat vaurioitua.
Silppuamislaitteen poistaminen
- Nosta suojaläppää.
- Avaa silppuamislaitteen lukitus ( 8/1).
- Vedä silppuamislaite ulos ( 8/2).
Leikkaaminen sivuheittokanavaa (lisävaruste) käyttäen
Huomio – loukkaantumisvaara!
Poista tai kiinnitä sivuheittotorvi vain, kun moottori on kytketty pois päältä ja leikkuuterä on pysähdyksissä.
Sivuheittokanavan laittaminen paikalleen
- Poista ruohon keräyslaatikko ja laita silppuamisosat paikalleen.
- Työnnä sivuheittokanavan suojuksen vapautusvipua (9/1).
- Taita sivuheittokanavan suojus auki ja pidä siitä kiinni (9/2).
- Laita sivuheittokanava paikalleen ( 9/3).
- Sulje suojus hitaasti.
Suojus estää sivuheittokanavaa putoamasta pois paikaltaan.
Sivuheittokanavan poistaminen
- Taita sivuheittokanavan suojus auki ja pidä siitä kiinni (9/2).
- Poista sivuheittokanava ja sulje suojus ( 9/3).
Moottorin käynnistäminen
Huomio - myrkytysvaara!
Älä anna moottorin koskaan käydä suljetuissa tiloissa.
Huomio - loukkaantumisvaara!
Älä kallista laitetta käynnistettäessä.
- Käynnistä moottori vain, kun terä on asennettu (terä toimii vastapainona)
- ÄLÄ käytä rikastinta tai sytytyspainiketta käynnistäessäsi käyttölämpimän moottorin
- Älä muuta moottorin säädinasetuksia
- Älä käynnistä laitetta, jos ulostulokanavaa ei ole suojattu yhdellä seuraavista osista:
■ Ruohonkeruusäiliö
Suojaläppä
Silppuamislaite
■ Paina käynnistyskytkintä erityisen varovasti, valmistajan ohjeita noudattaen
■ Varmista jalkojen riittävä etäisyys leikkuuteriin
Käynnistä laite lyhyemmällä ruoholla
Manuaalinen käynnistys
ilman kaasun kauko-ohjausta, sytytyspainikkeella (10)
- Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin välein (☐ 10). Jos lämpötila on alle 10 °C, paina sytytyspainiketta 5 kertaa.
- Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (11) – Turvakaari ei lukitu paikoilleen.
- Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (12).
Moottorissa on vakiokaasusäätö. Käyntinopeuden säätö ei ole mahdollista.
ilman kaasun kauko-ohjausta, ilman sytytyspainiketta/rikastinta
- Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (11) – Turvakaari ei lukitu paikoilleen.
- Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (12).
Moottorissa on vakiokaasusäätö. Käyntinopeuden säätö ei ole mahdollista.
Sähkökäynnistys ilman sytytyspainiketta/rikastinta
- Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (11) – Turvakaari ei lukitu paikoilleen.
- Käännä virta-avain virtalukossa kokonaan oikealle (13).
- Heti kun moottori käy, vapauta virta-avain (siirtyy takaisin asentoon "0").
Moottorin sammuttaminen
- Vapauta turvakaari (25).
- Moottori kytkeytyy pois päältä.
Huomio, vakavien viiltohaavojen vaara!
Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.
Pyöräveto (lisävaruste) (4)
Huomio!
Kytke vaihteisto päälle vain moottorin käydessä.
Pyörävedon kytkeminen päälle
- Paina vaihteiston kytkentäkaarta yläkaarta vasten ja pidä siitä kiinni (14) – Vaihteiston kytkentäkaari ei lukitu paikoilleen.
- Pyöräveto kytkeytyy päälle.
Pyörävedon kytkeminen pois päältä
- Vapauta vaihteiston kytkentäkaari ( 16).
- Pyöräveto kytkeytyy pois päältä.
Vario-vaihteisto (Speed Control) (lisävaruste)
Vario-vaihteisto Nopeasti Hitaasti
Vario-vaihteiston avulla voidaan ruohonleikkurin ajonopeutta säätää portaattomasti.
Huomio!
Käytä vipua vain moottorin käydessä. Kytkentä ilman moottoria voi vaurioittaa käyttömekanismia.
■ Suurempaa nopeutta varten vedä vipua(15) suuntaan (15/2)
■ Pienempää nopeutta varten vedä vipua (15) suuntaan (15/1)
Mukauta ajonopeus aina vallitseviin maanpinnan ja ruohon ominaisuuksiin.
Huolto ja hoito
Huomio - loukkaantumisvaara!
- Ennen kaikkia huolto- ja hoitotöitä on moottori aina kytkettävä pois päältä ja sytytystulpan pistoke irrotettava.
- Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.
- Leikkuuterään kohdistuvissa huolto- ja hoitotöissä on aina käytettävä työkäsineitä!
■ Tarkasta säännöllisesti ruohonkeruulaitteen toiminta ja sen kuluminen
■ Puhdista laite aina käytön jälkeen
- Älä suihkuta laitetta vedellä Sisäänpäässyt vesi voi johtaa häiriöihin (sytytysjärjestelmä, kaasutin)
■ Tarkasta säännöllisesti, onko leikkuuterissä vaurioita
■ Vaihda aina vialliset äänenvaimentimet
Ruohonleikkurin kallistaminen
Riippuen moottorin valmistajasta, täytyy:
■ kaasuttajan/ilmansuodattimen osoittaa ylöspäin (18)
■ sytytystulpan osoittaa ylöspäin (19)
Noudata moottorin valmistajan käyttöohjetta!
Leikkuuterien hiominen/vaihto
■ Tylsät tai vaurioituneet leikkuuterät saa teroittaa/uusia vain huoltopisteessä tai valtuutetussa ammattikorjaamossa
■ Hiotut leikkuuterät täytyy tasapainottaa
Huomio!
Tasapainottamattomat terät aiheuttavat voimakasta tärinää ja vaurioittavat ruohonleikkuria.
■ Ammattitaitoinen tarkastus on aina tarpeen, jos:
- jos on ajettu esteeseen
■ moottori yhtäkkiä pysähtyy
■ vaihteisto on vaurioitunut - kiilahihna on vaurioitunut
jos terä on taipunut
■ moottoriakseli on taipunut
Käynnistysakun lataus (lisävaruste)
■ Noudata moottorin valmistajan ohjeita.
Huomio!
Käytä vain mukanatoimitettua alkuperäislaturia.
- Lataa käynnistysakku vain kuivassa, hyvin tuuletetussa tilassa.
- Älä käytä ruohonleikkuria lataamisen aikana.
Moottorin huolto
Moottoriöljyn vaihto
- Aseta öljyn talteenottoa varten valmiiksi tähän sopiva astia.
- Anna öljyn valua täysin ulos öljyntäyttöaukon kautta tai ime se ulos.
Huolehdi käytetyn öljyn asianmukaisesta jätehuollosta!
Suosittelemme jäteöljyn viemistä suljetussa astiassa kierrätyskeskukseen tai asiakaspalveluun.
Jäteöljyä ei saa
- panna roskiin
- kaataa viemäriin tai jätekaivoon
- kaataa maahan
Ilmansuodattimen vaihto
■ Noudata moottorin valmistajan ohjeita.
Sytytystulpan vaihto
■ Noudata moottorin valmistajan ohjeita.
Pyöräveto (lisävaruste)
Bowden-vaijerin säätö
Jos pyörävetoa ei moottorin käydessä enää voi kytkeä päälle tai päältä- pois, täytyy vastaava Bowden-vaijeri säätää.
Huomio!
Säädä Bowden-vaijeri vain moottorin ollessa kytkettynä pois päältä.
- Käännä säätöosaa Bowden-vaijerissa nuolen suuntaan (20).
- Säädön tarkistamista varten käynnistä moottori ja kytke pyörävelo päälle.
- Jos pyöräveto ei vieläkään toimi, täytyy ruohonleikkuri viedä huoltopisteseen tai valtuutettuun ammattikorjaamoon.
Käyttöpyörän rasvaus
■ Suihkuta vaihteistoakselissa oleva käyttöpyörä silloin tällöin ruiskuöljyllä
Pyörävedon vaihteisto on huoltovapaa.
Varastointi
Huomio - räjähdysvaara!
Älä varastoi laitetta avotulen tai kuumien esineiden läheisyyteen.
■ Anna moottorin jäähtyä
■ Varastoi laite kuivassa paikassa ja lasten ja asiattomien henkilöiden ulottumattomissa
■ Varastoi käynnistysakku niin, että se ei jäädy
■ Lataa käynnistysakku uudelleen silloin tällöin
■ Tyhjennä bensiinitankki
■ Noudata moottorin valmistajan ohjeita
Irrota sytytystulpan pistoke
Korjaus
Korjaustöitä saavat tehdä vain huoltopisteet ja valtuutetut ammattikorjaamot.
Hävittäminen
Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteiden mukana!
Pakkaus, laite ja lisävarusteet on valmistettu kierrätyskelpoisista materiaaleista ja ne on hävitettävä määräysten mukaisesti.
Ohjeita häiriöiden sattuessa
Huomio!
Terää ja moottoriakselia ei saa suoristaa.
| Häiriö Ratkaisu | |
| Moottori ei käynnisty • Täytä bensiiniä | |
| Moottorin teho laskee • Korjaa leikkuukorkeus | |
| Epäpuhdas leikkuutulos • Hio/vaihda niittoterät | |
| Ruohonkeruusäiliö ei täyty riittävästi | |
| Pyöräveto ei toimi • Säädä Bowden-vaijeri | |
| Pyörät eivät pyöri vaihteiston ollessa päällekytkettynä | |
| Laite tärisee epätavallisen voimakkaasti | |
Jos ilmenneitä häiriöitä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asiakaspalveluumme.
EY-vaatimustenmukaisuusvakuutus
■ katso asennusohje
Takuu
Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.
Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:
■ Laitetta käytetään asianmukaisesti
Käyttöohjetta noudatetaan
■ Laitteessa käytetään alkuperäisiä varaosia
Takuu raukeaa seuraavissa tapauksissa:
■ Laitetta on yritetty korjata
■ Laitteeseen on tehty teknisiä muutoksia
■ Laitetta on käytetty määräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnalistekniseen tarkoitukseen)
Takuu ei koske:
■ Maalivaurioita, jotka johtuvat normaalista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXXXX (X)
- Polttomoottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset
Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.
Käsiraamat
Vario-ajamiga saab muruniiduki söidukiirust astmeliselt muuta.
Tähelepanu!
Tasshammasratta määrimine
■ Määrige tasshammasratas veetaval völlil aeg-ajalt pritsitava öliga kokku
