Tuotetyyppi	Liesi integroidulla liesituulettimella
Merkki	Arçelik
Malli	DOI 802 S
Keittoalueiden lukumäärä	4 (arvioitu)
Keittotyyppi	Sähkö (induktio tai säteily, ei tarkennettu)
Asennustyyppi	Integroitu, upotettava
Asennustavat	Tyyppi A (ilman kiertoa), Tyyppi B (sisäinen kierto), Tyyppi C (ulkoinen kierto)
Suodattimet	Metallinen öljysuodatin (pestävä) + 2 aktiivihiilisuodatinta (vaihdettavat)
Nesteiden keräys	Irrotettava keräyskammio
Sähkönsyöttö	Yksivaiheinen 220-240 V tai kolmivaiheinen 380-415 V, kokoonpanosta riippuen
Kokonaisteho (arvio)	7,2 kW (tyypillinen arvo 4 keittoalueelle)
Suojaus	Vikavirtasuojakytkin suositeltu, sopiva sulake
Ilmanvaihto	Integroitu, poistoilmalla tai kiertoilmana
Melutaso	Ei määritelty ohjekirjassa
Huolto	Metallisuodattimen säännöllinen puhdistus, hiilisuodattimien vaihto 3-6 kuukauden välein, nestesäiliön tyhjennys
Turvallisuus	Moninapaisen kytkennän pakollisuus, maadoitus, hätäpysäytys vikavirtasuojakytkimellä
Varaosat	Metallisuodattimet, aktiivihiilisuodattimet, keräyskammio, ilmanvaihtosarjat
Korjattavuus	Valtuutettu huoltopalvelu varaosille ja korjauksille
Takuu	Valmistajan takuu, edellyttää ammattitaitoisen asentajan asennusta

Usein kysytyt kysymykset - DOI 802 S Arçelik

Mitkä ovat mahdolliset asennustavat liesille DOI 802 S?

Kolme tyyppiä: Tyyppi A ilman sisäistä kiertoa, Tyyppi B sisäisellä kierrolla, Tyyppi C ulkoisella kierrolla savupiipun kautta. Katso vastaava kaavio ohjekirjasta.

Kuinka puhdistaa integroidun liesituulettimen suodattimet?

Irrota metallinen öljysuodatin vetämällä sitä ylöspäin, pese se lämpimällä saippuavedellä. Anna kuivua ennen takaisin asettamista. Aktiivihiilisuodattimia ei voi pestä, ja ne on vaihdettava määräajoin.

Missä nesteiden keräyskammio sijaitsee ja miten se tyhjennetään?

Se sijaitsee metallisuodattimen alla. Irrota suodatin, sitten kammio vetämällä sitä eteenpäin. Tyhjennä se pesualtaaseen ja puhdista se ennen takaisin asettamista.

Millainen sähköliitäntä tarvitaan?

Laite voidaan kytkeä yksivaiheisena (220-240 V) tai kolmivaiheisena (380-415 V) johdotuksesta riippuen. Pätevä sähköasentaja on asennettava maadoitus ja vikavirtasuojakytkin. Seuraa 'Sähköliitäntä'-osion kaavioita.

Voinko asentaa liesi itse?

Ei, asennuksen on suoritettava pätevä henkilö voimassa olevien määräysten mukaisesti takuun säilyttämiseksi. Laite on raskas ja vaatii vähintään kaksi henkilöä käsittelyyn.

Mitä tehdä, jos liesituuletin ei ime kunnolla?

Tarkista, ettei metallisuodatin ole tukossa, aktiivihiilisuodattimet kyllästyneitä, ja että poistokanavat eivät ole tukossa tai liian pitkiä. Varmista, että asennustapa (Tyyppi A, B tai C) vastaa kokoonpanoasi.

Tarvitsevatko aktiivihiilisuodattimet erityistä huoltoa?

Aktiivihiilisuodattimia ei puhdisteta; ne on vaihdettava 3–6 kuukauden välein käytön mukaan. Niitä on saatavana valtuutetusta huoltopalvelusta.

Voiko laite toimia kiertoilmatilassa?

Kyllä, käyttämällä Tyyppi A -asennusta (ilman kiertokanavaa) aktiivihiilisuodattimien kanssa. Ilma suodatetaan ja johdetaan takaisin huoneeseen.

Mitä turvatoimia minun on noudatettava käytön aikana?

Älä koskaan käytä liesituuletinta samassa huoneessa muiden kuin sähkökäyttöisten polttolaitteiden kanssa ilman asianmukaista ilmanvaihtoa (myrkytysvaara). Älä käytä jatkojohtoa ja irrota laite pistorasiasta ennen huoltotoimenpiteitä.

Mistä löydän varaosia, kuten suodattimet tai ilmanvaihtosarjat?

Ota yhteyttä valtuutettuun Arçelik-huoltopalveluun tai valtuutettuihin jälleenmyyjiin. Osien viitteet on ilmoitettu ohjekirjan sivujen 12-13 taulukossa (esim. Naber-koodit).

KÄYTTÖOHJE DOI 802 S Arçelik

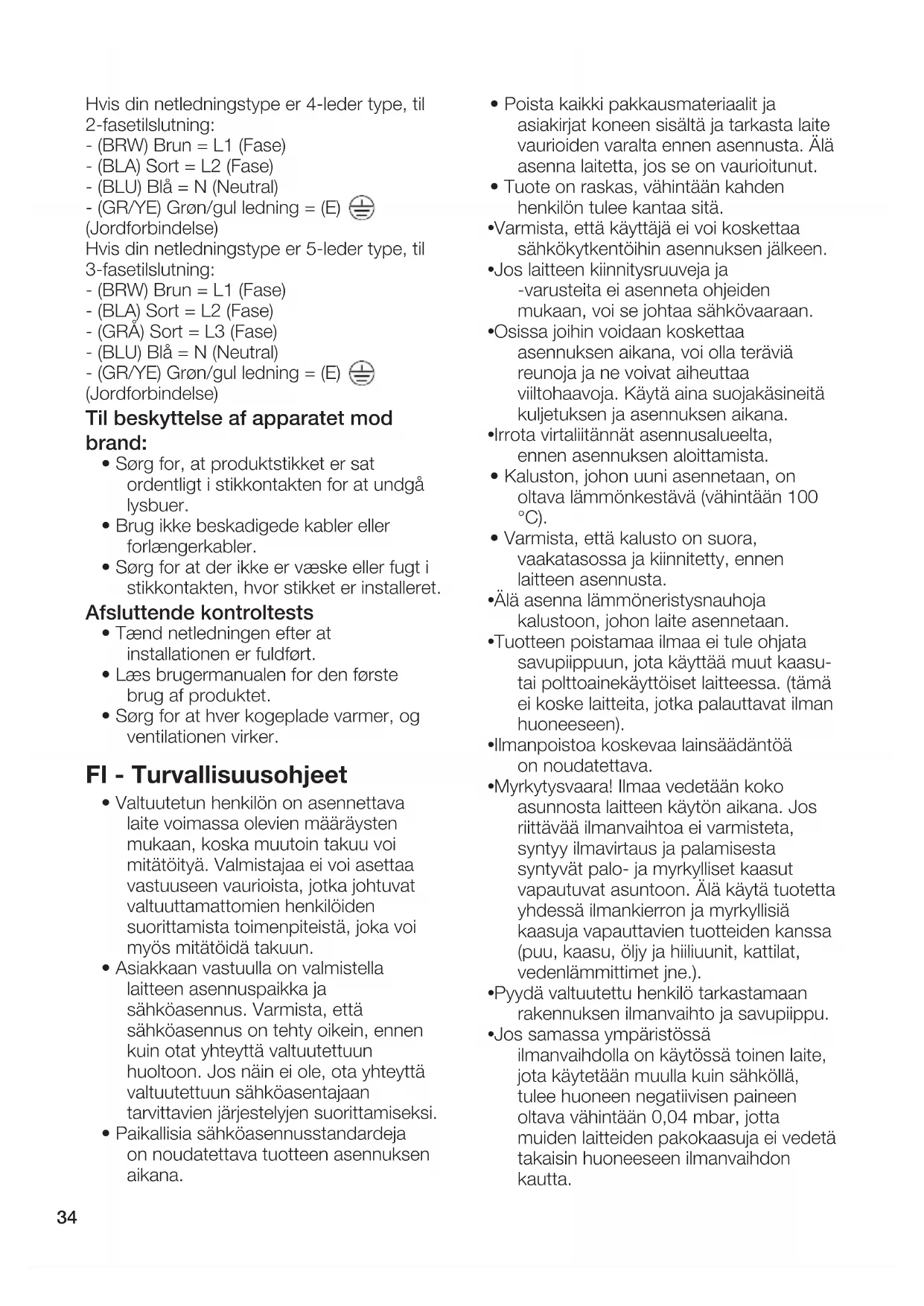

FI - Turvallisuusohjeet

• Valtuutetun henkilön on asennettava laite voimassa olevien märäysten mukaan, koska muutoin takuu voi mitatöityä. Valmistajaa ei voi asettaa vastuuseen vauroista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitatöidä takuun.
• Asiakkaan vastuulla on valmistella laitteen asennuspaikka ja sahköasennus. Varmista,itta sahköasennus on tehty oikein, ennen kuin otat yhteyttä valtuutettuun huoltoon. Jos nain ei ole, ota yhteyttä valtuutettuun sahköasentajaan tarvittavien järjestelyjen suorittamiseksi.

• Paikallisia sahkoasennusstandardeja on noudatettava tuotteen asennuksen aikana.

• Poista kaikki pakkausmaterialialit ja asiakirjat koneen sisälta ja tarkasta laite vaurioiden varalta ennen asennusta. Älä asenna laitetta, jos se on vauroitunut.

• Tuote on raskas, vahintaaan kahden henkilon tulee kantaa sita.
  Varmista, etta kayttajä ei voi koskettaa sahkokytkentöihin asennuksen jälkeen.
• Jos laitteen kiinnitysruuveja ja -varusteita ei asenneta ohjeiden mukaan, voi se johtaa sahkövaaraan.
• Osissa joihin voidaan koskettaa asennuksen aikana, voi olla teräviä reunoja ja ne voivat aiheuttaa viiltohaavoja. Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.
• Irrota virtaliitannat asennusalueelta,
  ennen asennuksen aloittamista.
• Kaluston, johon uuni asennetaan, on oltava lammonkestav (vahintaan 100 ^ C ).
• Varmista, etta kalusto on suora, vaakatasossa ja kiinnitety, ennen laitteen asennusta.
• Alä asenna lammöneristysnauhoja kalustoon, johon laite asennetaan.
  Tuotteen poistamaa ilmaa ei tule ohjata savupiippuun, jota kayttä muut kaasutai polittoainekayttöiset laitteessa. (täm ei koske laitteita, jotka palauttavat ilman huoneeseen).
• Ilmanpoistoa koskevaa lainsäddantöä on noudatettava.
  Myrkytysvaara! Ilmaa vedetään koko asunnosta laitteen käytön aikana. Jos riittävää ilmanvaihtoa ei varmisteta, syntyy ilmavirtaus ja palamisesta syntyvät palo- ja myrkylliset kaasut vapautuvat asuntoon. Alä käytä tuotetä yhdessä ilmankierron ja myrkyllisia kaasuja vapauttavien tuotteiden kanssa (puu, kaasu, öljy ja hiiliuunit, kattilat, vedenlåmmittimet jne.).
  Pyydä valtuutetu henkilö tarkastamaan rakennuksen ilmanvaihto ja savupiippu.

• Jos samassa ympäristössä ilmanvaihdolla on käytössä toinen laite, jota käytetään muulla kuin sahköllä, tulee huoneen negatiivisen paineen oltava vähintään 0,04 mbar, jotta muiden laitteiden pakokaasaju ei vedetatakaisin huoneeseen ilmanvaihdon kautta.

• Asennuskaaviossa esitetyt mitat ovat mm:ssä.
  -Tuuletusilmaa ei tule ohjata savupiippuun, jota kayttä muut kaasutai poltoainekayttöiset laitteessa. (tamä ei koske laitteita, jotka palauttavat ilman huoneeseen).

• Ilmanpoistoa koskevaa lainsäddantöä on noudatettava.
• Öljyjaamiä voi muodostua metallirasvasuodattimiin. Siksi tuotteen lahellä ei saa olla avoliekkejä. Tämän lisaksi tuotteen asennus kiinteitta polittoaineita käytävien lammityslaitteiden lahelle on sallittu vain, jos se on varustetu kipinointia estvällä kiinteälla, suljetulla kannella.
• Yrityksemme ei ole vastuussa yllä esitettyjen varoitusten laiminlyomisestä johtuvista vauroiista.
  Tuotteen valmistaja ei hyväksy vastuuta asennuksessa käytetyistä ilmanvaihtopukista johtuvista vioista.
  Kaikkien ilmanpoistopukien on oltavamahdollisimman lyhyita, suoria ja niidenhalkaisija suuri.
  Pitkät ilmanpoistoputket, useat kulmat tai pieni putken halkaisija rajoittavat ilmanvaihtoa ja lisävät puhaltimen melua.
• Ilmanpoistoputken on oltava valmistetu palamattomasta materiaalista.
• Ilmanpoistoputki tulee asentaa 1 steen kaltevuuteen, kondenssiven paluun estämiseksi.

Tuotteen mitat (kuva 1)

Huomioi tuotteen mitat. Huomioi sopivius kalusteislin. Tuote soveltuu 3 eri asennustyyppin kalusteiden mukaan. A, B ja C tyypin asennukset on kuvattu erikseen.

A:Asennus ilman sisäistä ilmakiertokanavaa
B: Asennus sisäisellä ilmakiertokanavalla
C: Asennus ulkoisella ilmankierrolla

A tyypin asennus (Asennus ilman sisäistä ilmakiertokanavaa)

Kalusteen valmistelu, johon asennustehdään: (Kuva A2)

Valmistele kaluste kuvassa A2 esitettyjen mittojen mukaan. Aukon koko pintaasennukseen on myos esitetty kuvassa A2.

A tyypin asennusvaiheet

• Poista teippi kuvassa A3 esitetystä pōytātason muovista ja sijoita se uraan lieden takaosassa, kuvassa esitetyllā tavalla.
• Poista laatikot kokonaan kalusteesta ja aseta liesi paikalleen kalusteeseen. (Kuva A4)
  Kiinnitä poytätason muovi seinään vetamälla sitä seinää pain kalusteeseen tehdystä aukosta. (Kuva A5)
• Aseta laatikot paikalleen. (Kuva A6)
• Irrota toinen metallirasvasuodatin vetamalla sitä yloispän. (Kuva A7)
• Poista nesteenkeraysastia, kuten esitetty kuvassa A7.
• Aseta kaksi aktivihiilisuodatinta oikealle ja vasemmalle puolle, kuten esitetty kuvassa A8.
• Asenna nesteenkeraysastia, kuten esitetty kuvassa A9. Lopeta asennus asentamalla metallirasvasuodattimen paikalleen.

B tyypin asennus (Asennussisäisellä ilmakiertokanavalla)

Kalusteen valmistelu, johon asennustehdään: (Kuva B2)

Valmistele kaluste kuvassa B2 esitettyjen mittojen mukaan. Aukon koko pintaasennukseen on myos esitetty kuvassa B2. Tassu luvassa esitetyt ilmanohjaimen muoviosat on hankittava valtuutetusta huollosta tai jalleenmyyjalta. Naita lisatarvikkeita ei toimiteta laitteen mukana.

B tyypin asennusvaiheet

• Aseta kuvassa B3 esitetty ilmanvaihdon kulmamuovi paikalleen lieden takaosassa, kuten kuvassa on esitetty.
• Poista laatikot kokonaan kalusteesta ja aseta liesi paikalleen kalusteeseen kallistamalla sitä. (Kuva A4)
  Kiinnitä pitkä ja kulmamuoviosa, jotka suuntaavat ilman kalusteen pohjaan ja kiinnitä ne kulmamuoviosaan, joka on kiinnitetty lieteen kuvassa B5 esitetyllä tavalla. Kulmamuoviosan kiinnittämiseksi on liettä nostettava hieman takaosasta. Ilmanvaihdon muoviosien on oltava asennettu kuvassa B6 esitetyllä tavalla.

Kiinnitä ilmanvaihdon poisto-osa ilmanvaihdon kulmamuoviosaan kalusteen alaosasta, kuten esitetty kuvassa B7.
- Aseta laatikot paikalleen. (Kuva B8)
- Irrota toinen metallirasvasuodatin vetamalla sitä ylospain. (Kuva B9)
- Poista nesteenkeraysastia, kutenesitetty kuvassa B9.
- Aseta kaksi aktiivihiilisuodatinta oikealle ja vasemmalle puolelle, kuten esitetty B10.
- Asenna nesteenkereysastia, kuten esitetty kuvassa B11. Lopeta asennus asentamalla metallirasvasuodattimen paikalleen.

C tyypin asennus (Asennus ulkoisella ilmakierrolla)

Kalusteen valmistelu, johon asennustehdään: (Kuva C2)

Valmistele kaluste kuvassa C2 esitettyjen mittojen mukaan. Aukon koko pinta-asennukseen on myös esitetty kuvassa C2. Tassä luvassa esitetyt ilmanohjaimen muoviosat on hankittava valtuutetusta huollosta tai jälleenmyyjalta. Naitä lisātarvikkeita ei toimiteta laitteen mukana.

C tyypin asennusvaiheet

• Aseta kuvassa C3 esitetty ilmanvaihdon kulmamuovi paikalleen liedentakaosassa, kuten kuvassa on esitetty.
• Poista laatikot kokonaan kalusteesta ja aseta liesi paikalleen kalusteeseen kallistamalla sitä. (Kuva C4)
  Kiinnitä pitkä ja kulmamuoviosa, jotka suuntaavat ilman kalusteen pohjaan ja kiinnitä ne kulmamuoviosaan, joka on kiinnitetty lieteen kuvassa C5 esitetylla tavalla. Kulmamuoviosan kiinnittämiseksi on liettä nostettava hieman takaosasta. Ilmanvaihdon muoviosien on oltava asennettu kuvassa C5 esitetylla tavalla.
  Sijoita savupiippuun kayttamalla ilmanvaihdon osia sen sijainnin mukaan.
• Ilmanvaihto-osat, jotka voidaan tilata valtuutetusta huollosta tai jalleenmyyjaltä, on esitetty taulukossa sivuilla 12-13. X1-sarake taulukossa sisaltäa "Naber"-yrityksen koodit, X2-sarake sisaltäa valtuutetun huoltomme koodit.

Laitteen sahkokytkennat (kuva E)

• Liitta laite varokkeella suojattuun maadoitettuun pistorasiaan/linjaan, joka on taulukossa "tekniset tiedot" esitettyjen arvojen mukainen. Pyydä valtuutettua sahkoasentajaa suorittamaan maadoitus, jos tuotetta käytetään muontajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytösta.
• Kytke laite irti virransyötosta ennen sähköasennustöiden aloittamista. Sähköiskun vaara.
• Laitteen saa liittävirransyöttönn vain valtuutettu ja patevoitynyt henkilö. Valmistajaa ei voida pitäa vastuussa vahingoista, jotka johtuvat valtuuttamattoman henkilonsuorittamista toimenpiteista.
• Laite on asennettava niin, etta se voidaan kytkeä kokonaan irti viransyötosta. Irtikytkenta on voitava suorittaa kiinteän sahkolinjaan asennetulla katkaisimella, rakennusmaäräysten mukaan.
• Keittotason alapinta kuumenee käytön aikana. Sähköytkennät eivät saa koskettaa takapintaan, koska liitäntä voi vauroitua.
• Alä vedä liitäntäkaapeleita kuumien pintojen yli. Kaapelin eristys voi sulaa ja johtaa keittotason oikosulkuun. Mikäli verkkojohto on vauroitunut, patevän sahköasentajan on vaihdettava se uuteen. Muutoin olemassa on sahköiskun, oikosulun tai tulipalonvaar!
• Johtoen liitannässä on noudatettava kansallisia/paikallisia sahkömaäräyksiä ja sopivaa pistorasiaa/linjaa ja pistoketta on kaytettäve keittotasolle. Mikali tuotteen tehorajat ovat pistokkeen ja pistorasian/linjan virransietokyvyn, tuote on liitettäva suoraan kiinteään sähköasennukseen, pistoketta ja pistorasiaa/linjaa kayttamattä.
• Varmista, etta varokkeen arvo on yhteensopiva laitteen kanssa.
• Sahkoliitannan tulee olla kansallisten assetusten mukainen.

• Verkkovirran on oltava yhteensopiva tuotteen typpikilvessä olevien tietojen kanss. Typpikilpi sijaitsee keittolieden pohjassa.

• Tuotteen virtajohdon on oltava "Teknisitetod" taulukossa esitettyjen arvojen mukainen.

• Jos laite on liitettävä suoraan verkkovirtaan: Jos viransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäysikkö vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, kosketin) liitettävä ja irtikytkentäysikön kaikkien napojen on oltava tuotteen vieressa (ei yläpuolella) IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.
• Lisäsujausta jäännösvirtakatkaisimella suositellaan.

Jos laitteessa on virtajohto ja pistoke:

• Liitä laite viransyöttoön kytkemällä se maadoitettuun pistorasiaan.

Jos laitteessa on virtajohto, mutta ei pistoketta:

• Liitä laite virransyöttönn kuten alla on märaritetty virtajohtotyypin mukaan. Laitteen virtajohtotyyppi on märaritetty käyttoohjeen osassa "Tekniset tiedot".
  Jos virtajohtotyyppi on 3-johdintyyppi, 1-vaiveen liitannalle:
• (BRW) Ruskea = L (Vaihe)
• (BLU) Sininen = N (Neutraali)
• (GR/YE) Vihrea/keltainen johto = (E) (Maadoitus)
  Jos virtajohtotyyppi on 5-johdintyyppi,
  1-vaiveen liitannalle:
  1-vaiheiselle liittannalle
• (BRW/BLA) Ruskea/musta = L (Vaihe)
• (BLU/GRE) Sininen/harmaa = N (Neutraali)
• (GR/YE) Vihrea/keltainen johto = (E) (Maadoitus)
  Jos virtajohtotyyppi on 5-johdintyyppi, 2-vaiveen liitannalle:
• (BRW) Ruskea = L1 (Vaihe)
• (BLA) Musta = L2 (Vaihe)
• (BLU/GRE) Sininen/harmaa = N (Neutraali)
• (GR/YE) Vihrea/keltainen johto = (E) (Maadoitus)
  Jos virtajohtotyyppi on 4-johdintyyppi,
  2-vaiveen liitannalle:
  (BRW) Ruskea = L1 (Vaihe)
• (BLA) Musta = L2 (Vaihe)
• (BLU) Sininen = N (Neutraali)
• (GR/YE) Vihrea/keltainen johto = (E) (Maadoitus)

Jos virtajohtotyyppi on 5-johdintyyppi, 3-valiheen liitannalle:

• (BRW) Ruskea = L1 (Vaihe)
• (BLA) Musta = L2 (Vaihe)
• (GRE) Harmaa = L3 (Vaihe)
• (BLU) Sininen = N (Neutraali)
• (GR/YE) Vihrea/keltainen johto = (E) (Maadoitus)

Laitteen suojaamiseksi tulipalolta:

• Varmista, etta laitteen pistoke on kunnolla kiinni pistorasiassa kipinoinnin estämiseksi.
• Älä käytä vaurioituja kaapeleita tai jatkojohtoja.
• Varmista, etta pistorasiassa, johon laite liitetaan, ei ole nesteita tai Kostenutta.

Lopputarkastus

• Kytke virransyöttö paälle asennuksen jälkeen.
• Lue käytöohje, ennen laitteen ensimmäistä käytöa.
• Varmista, etta jokainen levy kuumenee ja tuuletus toimii.
