K Mini Plus - Painepesuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Korkeapainepuhdistin
Merkki	Kärcher
Malli	K Mini Plus
Syöttöjännite	220-240 V, 50-60 Hz
Ottovirta	6 A
Suojausluokka	II
IP-luokka	IPX5
Käyttöpaine	7,4 MPa (74 bar)
Suurin sallittu paine	11 MPa (110 bar)
Vesivirta	5,5 l/min
Suurin vesivirta	6,0 l/min
Suurin tuloveden paine	1,2 MPa (12 bar)
Suurin tuloveden lämpötila	40 °C
Käyttöpaino	4,7 kg
Mitat (P x L x K)	278 x 233 x 296 mm
Äänenpainetaso	77 dB(A)
Taattu äänitehotaso	91 dB(A)
Käsi-varren tärinätaso	0,7 m/s²
Suutin	Vario Power (säätö SOFT:sta HARD:iin)
Korkeapaineletku	Sisältyy
Ominaisuudet	Automaattinen pysäytys liipaisimen vapautuksella, pistoolikahvan lukitus
Turvallisuus	Varoventtiili painekytkimellä, jäätymisenestoturva
Huolto	Veden tulosuodattimen säännöllinen puhdistus
Takuu	Maakohtaisten ehtojen mukaan (katso ohjeet)

Usein kysytyt kysymykset - K Mini Plus Kärcher

Miten Kärcher K Mini Plus otetaan käyttöön?

Aseta laite tasaiselle pinnalle, liitä korkeapaineletku laitteen liitäntään, kytke pistoke pistorasiaan, avaa vesihana, ja aseta kytkin asentoon I/ON. Avaa pistoolikahvan lukitus ja paina liipaisinta.

Miksi laite ei nosta painetta?

Tarkista suuttimen asetus (HARD-asento), riittävä vesivirta, ja puhdista veden tulosuodatin. Tarvittaessa ilmaus laite käyttämällä sitä ilman korkeapaineletkua, kunnes vesi tulee ulos ilman kuplia.

Mitä pesuaineita voin käyttää?

Käytä vain korkeapainepuhdistimille hyväksyttyjä KÄRCHER-pesuaineita. Noudata pesuaineiden mukana toimitettuja ohjeita.

Miten suojata laitetta jäätymiseltä?

Tyhjennä laite vedestä käyttämällä sitä ilman letkua ja vesijohtoa enintään 1 minuutin ajan. Säilytä laite ja tarvikkeet jäätymättömässä paikassa.

Mitä tehdä, jos korkeapainesuihku on epäsäännöllinen?

Puhdista korkeapainesuutin neulalla ja huuhtele se puhtaalla vedellä. Tarkista myös tuloveden virtaus.

Miten huoltaa veden tulosuodatinta?

Irrota veden tuloilitin, poista suodatin litteillä pihdeillä, puhdista se juoksevan veden alla, ja aseta se takaisin paikalleen. Tee tämä säännöllisesti.

Voinko liittää laitteen suoraan vesijohtoon?

Ei, laitetta ei saa liittää suoraan yleiseen vesijohtoon. Käytä tavallista puutarhaletkua ja noudata paikallisia määräyksiä.

Mitkä ovat K Mini Plus -laitteen mitat ja paino?

Mitat: 278 x 233 x 296 mm. Käyttöpaino: 4,7 kg.

Miten säilyttää tarvikkeet?

Käytä laitteessa olevaa säilytystilaa. Kääri korkeapaineletku ja kiinnitä virtajohto sen kelalle kaapelikiinnikkeellä.

Mistä löydän varaosia?

Tarvikkeet ja varaosat ovat saatavana osoitteessa www.kaercher.com tai valtuutetuilta jälleenmyyjiltä. Käytä vain alkuperäisiä osia.

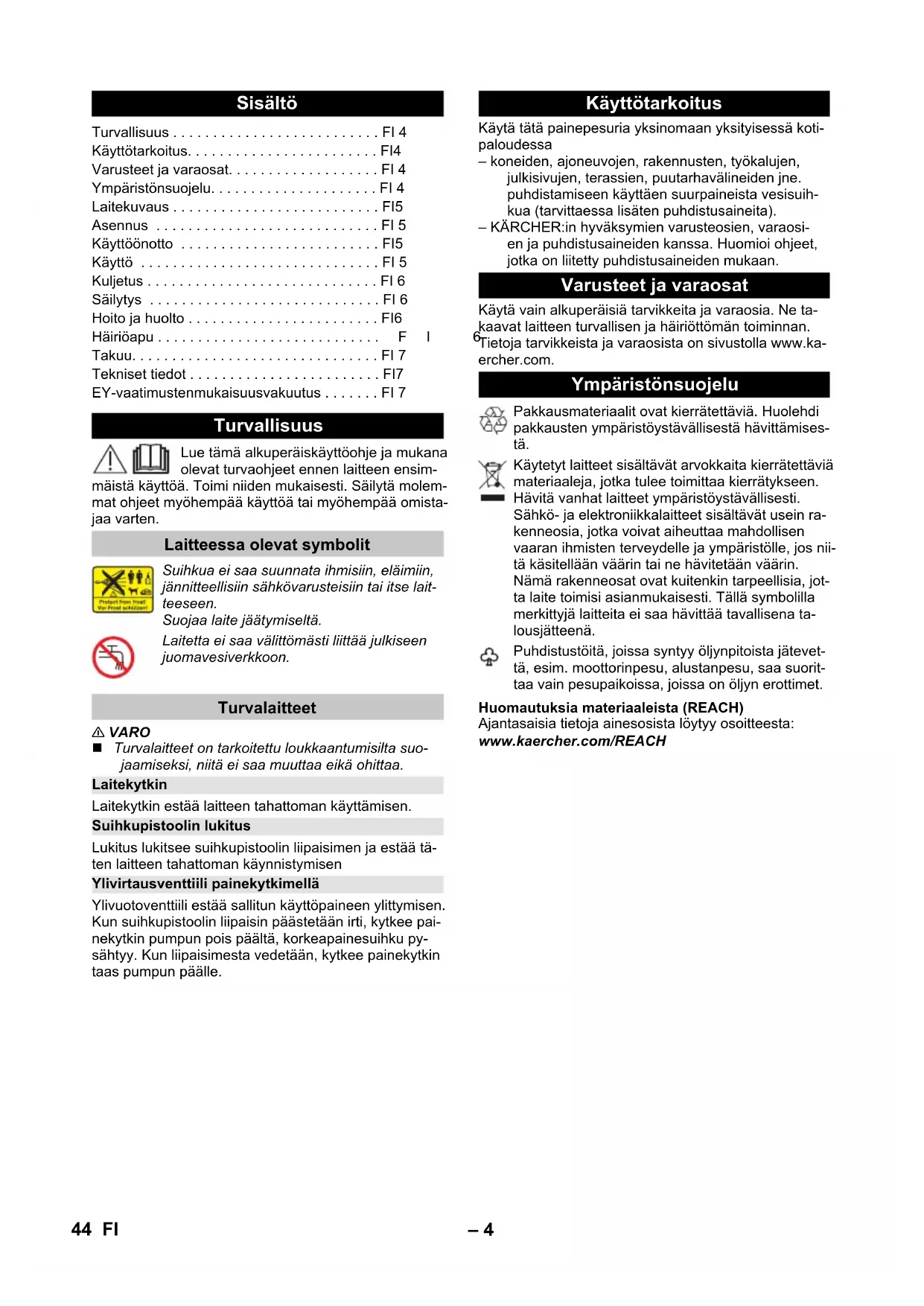

KÄYTTÖOHJE K Mini Plus Kärcher

Turvallisuus....FI 4

Käyttötarkoitus....FI4

Varusteet ja varaosat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F1 4

Ympäristönsuojelu.... FI 4

Laitekuvaus ...... FI5

Asennus ...... FI 5

Käyttöönotto ...... F15

Käyttö ...... FI 5

Kuljetus....FI 6

Säilytys ...... FI 6

Hoito ja huolto....Fl6

Häiriöapu F I

Takuu....FI 7

Tekniset tiedot....FI7

EY-vaatimustenmukaisuusvakuutus ..... Fl 7

Turvallisuus

Lue tämä alkuperäiskäyttöohje ja mukana olevat turvaohjeet ennen laitteen ensim-

mäistä käyttöä. Toimi niiden mukaisesti. Säilytä molemmat ohjeet myöhempää käyttöä tai myöhempää omistajaa varten.

Laitteessa olevat symbolit

Suihkua ei saa suunnata ihmisiin, eläimiin, jännitteellisiin sähkövarusteisiin tai itse lait- teeseen.

Suojaa laite jäätymiseltä.

Laitetta ei saa välittömästi liittää julkiseen juomavesiverkkoon.

Turvalaitteet

⚠️ VARO

■ Turvalaitteet on tarkoitettu loukkaantumisilta suo- jaamiseksi, niitä ei saa muuttaa eikä ohittaa.

Laitekytkin

Laitekytkin estää laitteen tahattoman käyttämisen.

Suihkupistoolin lukitus

Lukitus lukitsee suihkupistoolin liipaisimen ja estää tä- ten laitteen tahattoman käynnistymisen

Ylivirtausventtiili painekytkimellä

Ylivuotoventtiili estää sallitun käyttöpaineen ylittymisen. Kun suihkupistoolin liipaisin päästetään irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysähtyy. Kun liipaisimesta vedetään, kytkee painekytkin taas pumpun päälle.

Käyttötarkoitus

Käytä tätä painepesuria yksinomaan yksityisessä kotipaloudessa

– koneiden, ajoneuvojen, rakennusten, työkalujen, julkisivujen, terassien, puutarhavälineiden jne. puhdistamiseen käyttäen suurpaineista vesisuihkua (tarvittaessa lisäten puhdistusaineita).

– KÄRCHER:in hyväksymien varusteosien, varaosi- en ja puhdistusaineiden kanssa. Huomioi ohjeet, jotka on liitetty puhdistusaineiden mukaan.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta- kaavat laitteen turvallisen ja häiriöttömän toiminnan.

^b Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Huolehdi pakkausten ympäristöystävällisestä hävittämisesstä.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen.

Hävitä vanhat laitteet ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin.

Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Puhdistustöitä, joissa syntyy öljynpitoista jätevettä, esim. moottorinpesu, alustanpesu, saa suorittaa vain pesupaikoissa, joissa on öljyn erottimet.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai ha-vaitset kuljetusvahinkoja.

Kuvat, katso sivu 2

1 Suodattimella varustettu vesiliitäntä

2 Tulovesiliitäntä

3 Korkeapaineliitäntä

4 Varustelaatikko

5 Kantokahva

6 Verkkojohto, jossa on verkkopistoke

7 Kaapeliklipsi

8 Verkkoliitäntäjohdon säilytyspidike

9 Laitekytkin „0/OFF“ / „I/ON“

10 Suihkupistooli

11 Suihkupistoolin lukitus

12 Korkeapaineletkun pikaliitin

13 Lukitusholkki

14 Ruiskuputken jatke

15 Paineensäädöllä (Vario Power) varustettu suihkuputki

Työpainetta voi korottaa portaattomasti tasolta "SOFT" tasoon "HARD". Säädä työpainetta vapauttamalla korkeapainepistoolin vipu ja kääntämällä suihkuputki haluttuuun asentoon.

16 Korkeapaineletku

17 Vedensyöttöletku

18 Letkuliitin

20 Hanaliitin sisäkalusteille

Asennus

Kiinnitä laitteen mukana irtonaisena tulleet osat laittee-seen ennen käyttöönottamista.

Kuvat, katso sivu 3

Kuva A

→ Ruuvaa mukana toimitettu liitin laitteen vesiliitäntään.

Kuva B

→ Vedä korkeapaineletkun kiinnitysklemmari ulos kä- siruiskupistoolista.

Kuva C

→ Pistä korkeapaineletku käsiruiskupistooliin.

→ Paina pikaliitintä sisään kunnes se lukittuu. Kokeile liitoksen pitävyys korkeapaineletkusta vetämällä.

Käyttöönotto

→ Pysäköi laite tasaiselle alustalle.

Kuva D

→ Kiinnitä korkeapaineletku laitteen korkeapaineliitäntään. Kokeile liitoksen pitävyys korkeapaineletkusta vetämällä.

→ Liitä virtapistoke pistorasiaan.

Vedensyöttö

Liitäntäarvot katso tyyppikilpi/tekniset tiedot. Noudata vesilaitoksen ohjeita.

HUOMIO

Veden epäpuhtaudet voivat vahingoittaa korkeapaine-pumppua ja varusteita. Vahinkojen estämiseksi suosit-telemme käyttämään KÄRCHER-vesisuodatinta (lisä-varuste, tilausnumero 4.730-059).

→ Pistä vedentuloletku vesiliitännän liittimeen.

→ Liitä vesiletku vedensyöttöön.

→ Avaa vesihana kokonaan.

Käyttö

HUOMIO

Yli 2 minuuttia kestävä kuivakäynti vahingoittaa korkeapainepumppua. Jos laitteeseen ei muodostu painetta 2 minuutin sisällä, kytke laite pois ja toimi luvun "Apu häiriötapauksissa" ohjeiden mukaan.

Käyttö suurpaineella

△VARO

Pidä maalattuja pintoja puhdistettaessa, vaurioiden välttämiseksi, vähintään 30 cm:n suihkutusetäisyys

Kuva E

→ Aseta suihkuputken pidennys käsikäyttöiseen ruiskupistooliin ja kiinnitä kääntämällä sitä 90°.

Kuva F

→ Kierrä varmistinhylsy tiukkaan.

Kuva G

→ Yhdistä suihkuputki suihkuputken pidennykseen ja kiinnitä kääntämällä sitä 90°.

→ Kytke laite päälle "I/ON".

→ Vapauta suihkupistoolin liipaisin lukituksesta.

→ Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irrotetaan, kone pysähtyy. Järjestelmä pysyy korkeapaineisena

Käytön keskeytys

→ Päästä suihkupistoolin vipu irti.

→ Lukitse suihkupistoolin liipaisin.

→ Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite on lisäksi kytkettävä pois päältä „0/OFF“.

Käytön lopetus

⚠️ VARO

Irrota korkeapaineletku käsiruiskupistoolista tai laitteesta vain, kun järjestelmässä ei ole painetta.

→ Päästä suihkupistoolin vipu irti.
→ Kytke laite pois päältä "0/OFF".
→ Vedä virtapistoke irti pistorasiasta.
→ Sulje vesihana.
→ Paina suihkupistoolin vipua järjestelmässä vielä olevan paineen laskemiseksi ulos.
→ Lukitse suihkupistoolin liipaisin.
→ Irrota laite vedensyötöstä.

Kuljetus

⚠️ VARO

Loukkaantumis- ja vaurioitumisvaara!

Huomioi kuljetettaessa laitteen paino.

Kuljetus käsin

→ Nosta ja kanna laitetta kantokahvasta.

Kuljetus ajoneuvoissa

→ Varmista laite siirtymisen ja kaatumisen varalta.

Säilytys

⚠️ VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Laitteen säilytys

Jos säilytys on pitempiaikaista, esim talven ajaksi, huomioi lisäksi luvussa Hoito olevat ohjeet.

→ Pysäytä laite tasaiselle pinnalle.
→ Irrota korkeapaineletku laitteen korkeapaineliittimestä.
→ Irrota ruiskuputki käsiruiskupistoolista.
→ Laita varusteet varustepitimeen.
→ Kelaa verkkojohto pitimensä ympärille ja pistä verkkopistoke kaapelipitimeen.

Suojaaminen pakkaselta

HUOMIO

Pakkanen voi vaurioittaa laitteita ja varusteita, jotka ei ole täysin tyhjennetty vedestä. Tyhjennä laite ja varusteet täysin vedestä ja suojaa jäätymiseltä.

Vaurioiden välttämiseksi:

→ Veden poistaminen laitteesta: Käynnistä laite ilman korkeapaineletkua ja vesiliitäntää (maks. 1 min) ja odota kunnes korkeapaineliittimestä ei tule enää vettä. Kytke laite pois päältä.
→ Säilytä laitetta kaikkine varusteineen pakkaselta suojatuissa tiloissa.

Hoito ja huolto

⚠ VAARA

Sähköiskun vaara

■ Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Vesiliitännän sihdin puhdistus

Puhdista vesiliitännän sihti säännöllisesti.

HUOMIO

Sihtiä ei saa vaurioittaa.

→ Irrota liitin vesiliitännästä.

Kuva H

→ Vedä sihti lattapihdillä ulos.
→ Puhdista sihti juoksevassa vedessä.
→ Aseta sihti takaisin vesiliitäntään.

Huolto

Laitetta ei tarvitse huoltaa.

Häiriöapu

Pienemmät häiriöt voit itse poistaa seuraavan yhteen-vedon avulla.

Epäselvissä tapauksissa käänny valtuutetun asiakaspalvelun puoleen.

⚠ VAARA

Sähköiskun vaara

→ Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Laite ei toimi

→ Vedä suihkupistoolin vivusta, laite käynnistyy.
→ Tarkasta, onko tyyppikilvessä ilmoitettu jännite sama kuin virtalähteen jännite.
→ Tarkasta, onko verkkojohto vaurioitunut.

Laitteeseen ei tule painetta

→ Tarkasta suihkuputken säätö.
→ Tarkasta, että vedensyötön syöttömäärä on riittävä.
→ Ilmanpoisto laitteesta: Käynnistä laite ilman korkeapaineletkua ja odota (kork. 2 minuuttia), kunnes korkeapaineliittimestä tulee vettä ilman ilmakuplia. Kytke laite pois päältä ja kiinnitä korkeapaineletku jälleen takaisin paikalleen.
→ Vedä suodatin ulos vesiliitännästä lattapihtiä käyttäen ja puhdista sihti juoksevassa vedessä.

Suuret paineenvaihtelut

→ Korkeapainesuuttimen puhdistus: Poista suuttimen reiän likaantumat neulan avulla ja huuhtele reikää edestäpäin vedellä.
→ Tarkasta veden tulomäärä.

Käyttöäänet

Hammashihna on rikki, ota yhteys asiakaspalveluun.

Laite ei ole tiivis

→ Laitteen vähäinen epätiiviys on tekniikasta johtu- vaa ja normaalia. Jos epätiiviys on suurempaa, ota yhteys valtuutettuun asiakaspalveluun.

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Osoitteet löydät sivustoltamme: www.kaercher.com/dealersearch

Tekniset tiedot

Sähköliitäntä
Jännite 220-240	V1~50-60 Hz
Virrankulutus 6 A
Suojausluokka IPX5
Kotelointiluokka II	回
Vesiliitäntä
Tulopaine (maks.) 1,2 MPa
Tulolämpötila (maks.) 40 °C
Tulomäärä (min.) 7 l/min
Suoritustiedot
Työpaine 7,4 MPa
Maks. sallittu paine 11 MPa
Syöttömäärä, vesi 5,5 l/min
Pumppausmäärä maks. 6,0 l/min
Käsiruiskupistoolin takaiskuvoima 11 N
Mitat ja painot
Pituus 278 mm
Leveys 233 mm
Korkeus	296 mm
Paino, käyttövalmiina varusteineen	4,7 kg
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo	0,7 m/s^2
Epävarmuus K	0,6 m/s^2
Äänenpainetaso L_pA	77 dB(A)
Epävarmuus K_pA	2 dB(A)
Äänitehotaso L_WA + epävarmuus K_WA	91 dB(A)

Oikeus teknisiin muutoksiin pidätetään.

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.600-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 89

Taattu: 91

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG
