KÄYTTÖOHJE 3075 CA SKIL

• Tämä työkalu on tarkoitettu ruuvien kiristämiseen ja löysäämiseen sekä puun, keramiikan ja muovin poraamiseen sekä tiilien iskuporaukseen.

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön.

• Lue ja säilytä tämä ohjekirja.3 TEKNISET TIEDOT 1 Maks. vääntömomentti kovalle ruuvauskäytölle ISO 5393:n mukaan: 60 Nm

• Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekkes av garantien (for SKIL garantibetingelser se www.skil.com eller spør din36 riskiä. f) Jos et voi välttää sähkötyökalun käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) suojattua virtalähdettä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavan henkilökohtaisen vamman. b) Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarvittaessa vähentää loukkaantumisvaaraa. c) Estä vahingossa käynnistyminen. Varmista, että kytkin on o-asennossa, ennen kuin liität virtalähteen ja/tai akun, nostat laitteen tai kannat sitä. Työkalun kantaminen sormi virtakytkimellä tai virta kytkettynä olevan työkalun liittäminen pistorasiaan muodostaa onnettomuusvaaran. d) Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövamman. e) Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sähkötyökalun parhaalla mahdollisella tavalla odottamattomissa tilanteissa. f) Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni liikkuviin osiin. g) Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö vähentää pölyyn liittyviä vaaroja. h) Älä anna tuotteen tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä työkalun turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA KUNNOSSAPITO

a) Älä pakota sähkötyökalua. Käytä omaan käyttötarkoitukseesi soveltuvaa sähkötyökalua. Oikea sähkötyökalu suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella. b) Älä käytä sähkötyökalua, jos sitä ei saa käynnistettyä ja suljettua kytkimellä. Sähkötyökalun, jota ei voida hallita kytkimellä, käyttö on vaarallista ja laite on korjattava. c) Irrota pistotulppa virtalähteestä ja/tai irrota akku sähkötyökalusta, jos irrotettavissa, ennen kuin teet mitään säätöjä, vaihdat apuvälineitä tai laitat sähkötyökalun varastoon. Nämä estävät turvallisuustoimenpiteet vähentävät sähkötyökalun vahingossa käynnistämisen riskiä. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalun. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä. D Porausasento E Ruuvinvääntöasento F Kytkin toiminnon vaihtamiseksi G Vaihteenvalitsin H Ilmanvaihto-aukot

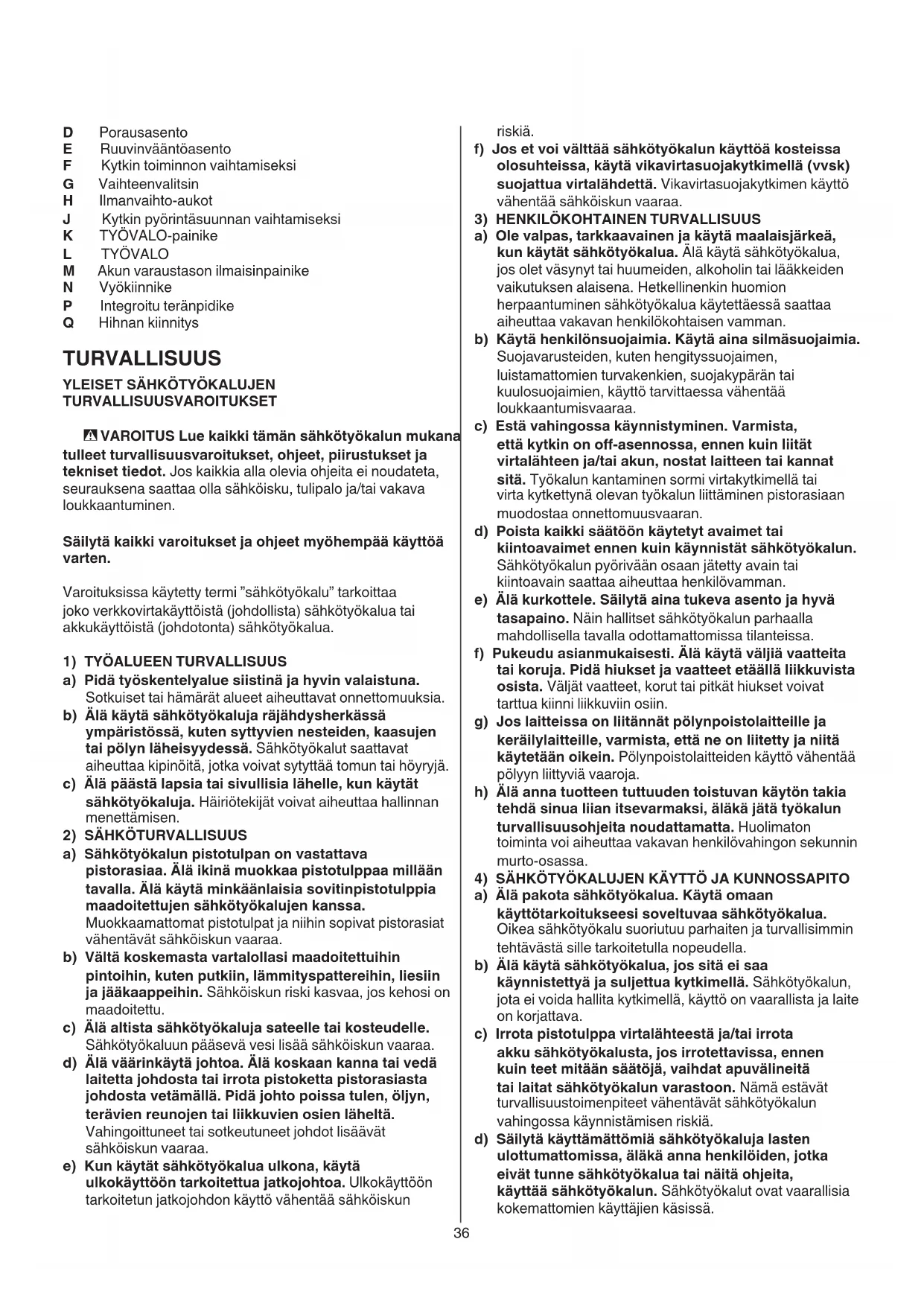

J Kytkin pyörintäsuunnan vaihtamiseksi K TYÖVALO-painike

M Akun varaustason ilmaisinpainike N Vyökiinnike

P Integroitu teränpidike Q Hihnan kiinnitys TURVALLISUUS

YLEISET SÄHKÖTYÖKALUJEN

TURVALLISUUSVAROITUKSET - VAROITUS Lue kaikki tämän sähkötyökalun mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten. Varoituksissa käytetty termi ”sähkötyökalu” tarkoittaa joko verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia. b) Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut saattavat aiheuttaa kipinöitä, jotka voivat sytyttää tomun tai höyryjä. c) Älä päästä lapsia tai sivullisia lähelle, kun käytät sähkötyökaluja. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistotulppia maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistotulpat ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa. d) Älä väärinkäytä johtoa. Älä koskaan kanna tai vedä laitetta johdosta tai irrota pistoketta pistorasiasta johdosta vetämällä. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e) Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun37 a) Käytä kuulonsuojaimia iskuporauksessa. Melulle altistuminen voi aiheuttaa kuulonmenetyksen. b) Pidä sähkötyökalua työskentelyn aikana vain eristetyistä tartuntapinnoista, koska leikkaava terä tai kiinnike voi osua piilossa oleviin johtoihin. Leikkuuvälineen ja kiinnikkeen kosketus ”jännitteiseen” johtoon saattaa tehdä sähkötyökalun metalliosat ”jännitteisiksi” ja aiheuttaa sähköiskun käyttäjälle.

a) Älä koskaan käytä suurempaa nopeutta kuin poranterän suurin sallittu nopeus. Suuremmilla nopeuksilla terä todennäköisesti taipuu, jos sen annetaan pyöriä vapaasti ilman kosketusta työkappaleeseen, mikä voi johtaa henkilövahinkoihin. b) Aloita poraaminen aina alhaisella nopeudella ja siten, että terän kärki on kosketuksissa työkappaleeseen. Suuremmilla nopeuksilla terä todennäköisesti taipuu, jos sen annetaan pyöriä vapaasti ilman kosketusta työkappaleeseen, mikä voi johtaa henkilövahinkoihin. c) Paina terää vain suorassa linjassa, äläkä käytä liiallista painetta. Terät voivat taipua ja aiheuttaa rikkoutumisen tai hallinnan menettämisen, mikä voi johtaa henkilövahinkoihin. YLEISTÄ

• Sellaisista materiaaleista, kuten lyijypitoinen maali, jotkin puulajit, mineraalit ja metalli, tuleva pöly voi olla vahingollista (pölyn kanssa kosketuksiin joutuminen tai sen sisään hengittäminen voi aiheuttaa käyttäjälle tai sivullisille allergiareaktioita ja/tai hengityselinten sairauksia); käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi (kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn käytettävien lisäaineiden yhteydessä; käytä hengityssuojainta ja työskentele pölynpoistolaitteen kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)

• Varmista, että kytkin J2 on keskellä (lukitus)asennossa, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät koneen varastoitavaksi VARUSTEET

• SKIL pystyy takaamaan työkalun moitteettoman toiminnan vain, kun käytetään alkuperäisiä tarvikkeita

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstettävässä materiaalissa; poista ne ennen työskentelyn aloittamista

• Kiinnitä työstettävä kappale (kiinnittimeen tai puristimeen kiinnitetty työstettävä kappale pysyy tukevammin paikoillaan kuin käsin pidettäessä)

• Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen (kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun; kaasuputken vahingoittaminen saattaa johtaa räjähdykseen; vesiputkeen tunkeutuminen aiheuttaa e) Huolla sähkötyökalut ja lisävarusteet. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että sähkötyökalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, lisävarusteita ja teriä ym. näiden ohjeiden mukaisesti ja niin, että otat huomioon käyttöolosuhteet ja tehtävän työn. Sähkötyökalujen käyttö muihin kuin niille suunniteltuihin tarkoituksiin saattaa aiheuttaa vaaratilanteen. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) AKKUTYÖKALUN KÄYTTÖ JA KUNNOSSAPITO

a) Lataa vain valmistajan määrittelemällä laturilla. Laturi, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluissa vain erityisesti niihin tarkoitettuja akkuja. Muunlaisten akkujen käyttö saattaa aiheuttaa henkilövahingon tai tulipalon vaaran. c) Kun akku ei ole käytössä, pidä se poissa metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden, läheltä, jotta ne eivät voi liittää yhtä napaa toiseen. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon. d) Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran. f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita. Älä lataa akkua tai työkalua lämpötilassa, joka ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.

a) Huollata sähkötyökalusi asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin taataan sähkötyökalun turvallisuuden säilyminen. b) Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa tehdä vain valmistaja tai sen valtuuttamat huoltoliikkeet. AKKUVASARAPORAN TURVALLISUUSOHJEET

1) TURVALLISUUSOHJEET KAIKKIIN TOIMIIN38

kunnes toivottu syvyys on saavutettu - asento D lukitsee kytkimen sallimaan (ei isku- ) porauksen, jossa suurta momenttia vaativa ruuvinvääntö on mahdollista - asento C lukitsee kytkimen sallimaan ainoastaan iskuporauksen ! varmista, että vaihteenvalitsin G on asennossa 2, kun toimintovalitsin F on iskuporausasennossa ! älä käytä iskuporausasentoa C puun, metallin, keramiikan tai muovin poraamiseen, jottei pora/ ruuviterä vahingoitu

• Mekaaninen vaihteen valinta e - aseta valitsin G haluamaasi nopeuteen ! käytä vaihteenvalitsinta, kun kone pyörii hitaasti

- hidas nopeus - suuri vääntömomentti - ruuvinvääntöön ja isojen reikien poraukseen - kierteitykseen

- suuri nopeus - alhaisempi vääntömomentti - iskuporaukseen - pienien reikien poraukseen

• TYÖVALO L r - TYÖVALO L syttyy oletusarvoisesti matalan kirkkauden tilassa, kun työkalu on kytketty päälle TAI jos TYÖVALO-painiketta K painetaan käynnistämättä konetta. Kirkkaus voidaan vaihtaa matalasta täyteen tai täydestä matalaan painamalla TYÖVALO-painiketta K. - Vähäinen kirkkaus – sammuu n. 10 s on/o-kytkimen vapauttamisen jälkeen - Suuri kirkkaus – sammuu n. 600 s on/o-kytkimen vapauttamisen jälkeen ! TYÖKALU-painike K on poistettu käytöstä työkalun ollessa käynnissä. Kirkkautta tulee säätää vain silloin, kun työkalu ei ole käynnissä. ! kun TYÖVALO alkaa vilkkua, akun suojaus on aktivoitunut (katso alta)

• Akun suojaus Työkalu sammuu automaattisesti tai sitä ei voi kytkeä päälle, jos - kuormitus on liian suuri -> vähennä kuormitusta ja käynnistä uudelleen - akun lämpötila ei ole sallitulla käyttölämpötila- alueella -20...+50 °C --> 2 akun varaustason valoa alkaa vilkkua, kun painat painiketta M7c; odota, kunnes akku on sallitulla käyttölämpötila-alueella uudelleen - akku on lähes tyhjä (suojaus syväpurkautumista vastaan) --> alhainen akun varaustaso tai vilkkuva akun alhainen taso 7b näkyy akun lataustason ilmaisimessa, kun painat painiketta M; lataa akku ! älä jatka virtakytkimen painamista sen jälkeen, kun kone on kytkeytynyt pois päältä automaattisesti; akku voi vaurioitua

• Työkalun pitely ja ohjaaminen t ! pidä aina työskentelyn aikana kiinni työkalun harmaista tartunta-alueista - pidä tuuletusaukot H 2 vapaina - älä paina työkalua liian voimakkaasti; vaan anna työkalun tehdä työ puolestasi aineellista vahinkoa tai saattaa johtaa sähköiskuun) AKUT

• Akku toimitetaan osittain ladattuna (varmista akun suoritusteho lataamalla akku aivan täyteen akkulaturilla ennen sähkötyökalun ensimmäistä käyttökertaa)

• Käytä työkalun kanssa vain seuraavia akkuja ja latureita - SKIL-akku: BR1*31**** - SKIL-laturi: CR1*31****

• Älä käytä vahingoittunutta akkua, vaan vaihda se välittömästi

• Suojaa työkalu/akku sateelta

• Sallittu ympäristön lämpötila (työkalu/laturi/akku):

• ladattaessa 4...40 °C

• käytön aikana -20...+50 °C

• varastoinnin aikana -20...+50 °C

Lue käyttöohjeet ennen käyttöä

Akut räjähtävät, jos ne hävitetään polttamalla, joten älä missään tapauksessa polta niitä

Säilytä työkalua/laturia/akkua paikoissa, joissa lämpötila ei ole yli 50 °C

Älä hävitä sähkötyökaluja ja akkuja tavallisen kotitalousjätteen mukana KÄYTTÖ

• Yhdistetty kytkin on/o ja nopeudensäätö A 2 - valitse nopeus portaattomasti nollasta maksiminopeuteen painamalla kytkintä enemmän tai vähemmän

• Akun lataaminen ! lue kaikki laturin mukana tulevat turvallisuusvaroitukset ja -ohjeet

• Akun irrottaminen/asentaminen 2

• Akun lataustilan ilmaisin 7 - painamalla akun varaustason ilmaisinpainiketta M näet akun nykyisen varaustason 7a ! kun akun ilmaisimen alin taso alkaa vilkkua painikkeen M 7b painamisen jälkeen, akku on tyhjä ! kun akun ilmaisimen 2 tasoa alkaa vilkkua painikkeen M 7c painamisen jälkeen, akku ei ole sallitulla käyttölämpötila-alueella

• Vyöklipsin kiinnitys 8 - kiinnitä vyöklipsi N poraan mukana toimitetulla ruuvilla.

• Integroitu teränpidike P 2 - säilyttää kätevästi kuusioterät.

• Hihnan kiinnitys Q 2 - kiinnitä rannehihna (ei sisälly toimitukseen) käden ympärille, kun kannat työkalua.

• Pyörintäsuunnan vaihto 9 - jos se ei ole oikein asetettu vasen/oikea asentoon, kytkintä A2 ei voi käyttää ! muuta pyörintäsuuntaa vain kun työkalu on täysin pysähtynyt

• Terien vaihto q ! älä käytä kärkiä, joiden varsi on vahingoittunut

• Vääntömomentin säätö (VariTorque) w - lähtömomentti kasvaa, kun kytkinrengasta B kierretään 1:stä 17:ään - ruuvia kiinnittäessäsi koeta ensin VariTorque- säädintä asennolla 1, koeta sen jälkeen seuraavia asentoja,39 tärinälle altistumisen arviona käytettäessä työkalua manituissa käyttötarkoituksissa - työkalun käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti huollettujen lisävarusteiden kanssa voi nostaa merkittävästi altistumistasoa - työkalun ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi alentua merkittävästi ! suojaudu tärinän vaikutuksilta huoltamalla työkalu ja sen lisävarusteet, pitämällä kädet lämpiminä ja organisoimalla työmenetelmät

• Käytä oikeantyyppisiä kärkiä y ! käytä vain teräviä teriä

• Porattaessa rautametalleja - poraa ensin pienempi esireikä ja jatka sitten isommalla terällä - voitele poranterä ajoittain öljyllä

• Kun ruuvi väännetään lähelle puun reunaa, pitää porata esireikä ruuvia varten, jotta estetään puun halkeaminen

• Jotta laitteesta saataisiin mahdollisimman suuri hyöty, ruuvia on painettava tasaisesti, varsinkin ruuvia irrotettaessa

• Väännettäessä ruuveja kovaan puuhun tulisi ensin porata esireikä

• Repimätön poraus puuhun u

• Pölytön poraus seiniin i

• Pölytön poraus kattoihin o

• Poraus laattoihin luiskahtamatta p

• Lisätietoja on osoitteessa www.skil.com HOITO / HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu aina puhtaana (erityisesti tuuletusaukot H 2) ! irrota akku työkalusta ennen puhdistamista

• Jos työkalu ei huolellisesta valmistuksesta ja koestusmenettelystä huolimatta toimi asianmukaisella tavalla, tulee laitteen korjaus antaa SKIL- huoltokeskuksen tehtäväksi - toimita työkalu ostotositteen kanssa ja osiin purkamatta jälleenmyyjälle tai lähimpään SKIL-huoltokeskukseen (osoitteet ja työkalun huoltokaavio löytyvät web- sivustolta www.skil.com)

• Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai väärästä käsittelystä johtuvia vahinkoja (katso SKIL-takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

- Älä hävitä sähkötyökalua, akkuja, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli

muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi ! poistaessasi akun käytöstä peitä plus- ja miinusnapa sähköteipillä oikosulun estämiseksi

• Mitattuna standardin EN 62841 mukaan tämän työkalun äänenpaineen taso on 88 dB (A) ja äänitehotaso 99 dB (A) (epävarmuus K = 5 dB) ja tärinä Þ(kolmeakselisen vektorin summa; epävarmuus K = 1,5 m/s
