KASUTUSJUHEND 3075 CA SKIL

Kompaktne harjadeta löökpuur

• Tööriist on ette nähtud kruvide sisse ja välja keeramiseks, samuti puidu, keraamika ja plasti puurimiseks ning tellise löökpuurimiseks.

• Tööriist pole mõeldud professionaalseks kasutamiseks.

• Lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles.3 TEHNILISED ANDMED 1 Max pöördemoment tugeval kruvikeeramisrežiimil ISO 5393 kohaselt: 60 Nm

A Lüliti tööriista sisse-/väljalülitamiseks ja kiiruse kontrollimiseks B Pöördemomendi regulaator C Löökpuurimisasend D Puurimisasend E Kruvi keeramisasend F Funktsiooni muutmise lüliti G Käiguvaliku lüliti H Ventilatsiooniavad

J Lüliti pöörlemissuuna muutmiseks K TÖÖTULE nupp

M Aku laetustaseme märgutule nupp N Vööklamber

- HOIATUS! Lugege läbi kõik elektritööriistaga kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi. Säilitage hoiatused ja juhised hilisemaks kasutuseks. Hoiatustes kasutatud termin „elektritööriist“ viitab vooluvõrgust (juhtmega) töötavale elektrilisele tööriistale või akuga töötavale (juhtmeta) elektrilisele tööriistale.

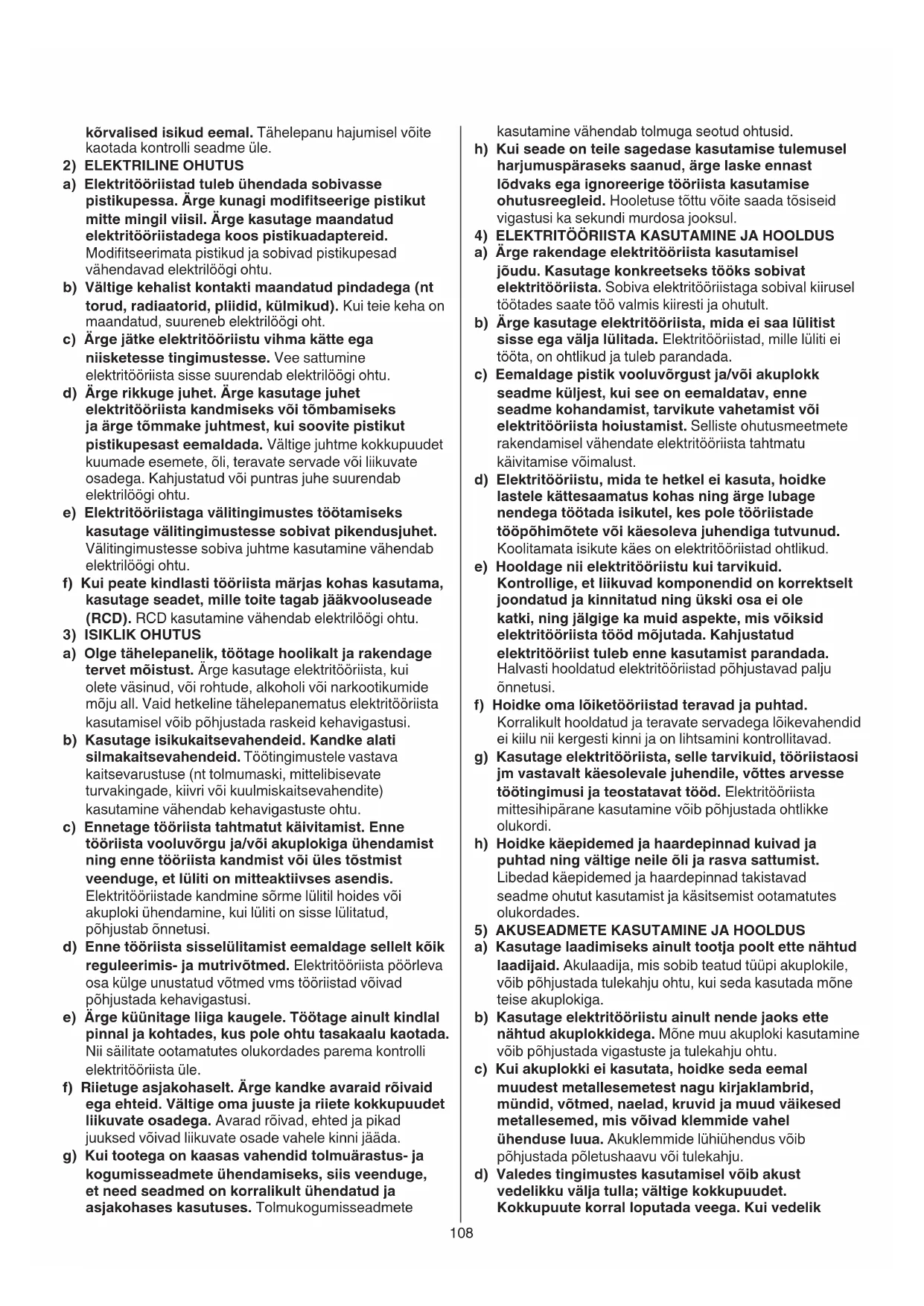

1) TÖÖPIIRKONNA OHUTUS

a) Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. b) Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks kergesti süttivate vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid. c) Elektritööriistadega töötamisel hoidke lapsed ja

a) Ärge rakendage elektritööriista kasutamisel jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö valmis kiiresti ja ohutult. b) Ärge kasutage elektritööriista, mida ei saa lülitist sisse ega välja lülitada. Elektritööriistad, mille lüliti ei tööta, on ohtlikud ja tuleb parandada. c) Eemaldage pistik vooluvõrgust ja/või akuplokk seadme küljest, kui see on eemaldatav, enne seadme kohandamist, tarvikute vahetamist või elektritööriista hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista tahtmatu käivitamise võimalust. d) Elektritööriistu, mida te hetkel ei kasuta, hoidke lastele kättesaamatus kohas ning ärge lubage nendega töötada isikutel, kes pole tööriistade tööpõhimõtete või käesoleva juhendiga tutvunud. Koolitamata isikute käes on elektritööriistad ohtlikud. e) Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, et liikuvad komponendid on korrektselt joondatud ja kinnitatud ning ükski osa ei ole katki, ning jälgige ka muid aspekte, mis võiksid elektritööriista tööd mõjutada. Kahjustatud elektritööriist tuleb enne kasutamist parandada. Halvasti hooldatud elektritööriistad põhjustavad palju õnnetusi. f) Hoidke oma lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõikevahendid ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad. g) Kasutage elektritööriista, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, võttes arvesse töötingimusi ja teostatavat tööd. Elektritööriista mittesihipärane kasutamine võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile õli ja rasva sattumist. Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ja käsitsemist ootamatutes olukordades.

5) AKUSEADMETE KASUTAMINE JA HOOLDUS

a) Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui seda kasutada mõne teise akuplokiga. b) Kasutage elektritööriistu ainult nende jaoks ette nähtud akuplokkidega. Mõne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu. c) Kui akuplokki ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu või tulekahju. d) Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet. Kokkupuute korral loputada veega. Kui vedelik kõrvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.

2) ELEKTRILINE OHUTUS

a) Elektritööriistad tuleb ühendada sobivasse pistikupessa. Ärge kunagi moditseerige pistikut mitte mingil viisil. Ärge kasutage maandatud elektritööriistadega koos pistikuadaptereid. Moditseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. b) Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, pliidid, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht. c) Ärge jätke elektritööriistu vihma kätte ega niisketesse tingimustesse. Vee sattumine elektritööriista sisse suurendab elektrilöögi ohtu. d) Ärge rikkuge juhet. Ärge kasutage juhet elektritööriista kandmiseks või tõmbamiseks ja ärge tõmmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, õli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu. e) Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustesse sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu. f) Kui peate kindlasti tööriista märjas kohas kasutama, kasutage seadet, mille toite tagab jääkvooluseade (RCD). RCD kasutamine vähendab elektrilöögi ohtu.

a) Olge tähelepanelik, töötage hoolikalt ja rakendage tervet mõistust. Ärge kasutage elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Vaid hetkeline tähelepanematus elektritööriista kasutamisel võib põhjustada raskeid kehavigastusi. b) Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Töötingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvakingade, kiivri või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu. c) Ennetage tööriista tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Elektritööriistade kandmine sõrme lülitil hoides või akuploki ühendamine, kui lüliti on sisse lülitatud, põhjustab õnnetusi. d) Enne tööriista sisselülitamist eemaldage sellelt kõik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi. e) Ärge küünitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades parema kontrolli elektritööriista üle. f) Riietuge asjakohaselt. Ärge kandke avaraid rõivaid ega ehteid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Avarad rõivad, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda. g) Kui tootega on kaasas vahendid tolmuärastus- ja kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete109 külgeühendatava tolmueraldusseadmega.

• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid.

• Asbesti sisaldava materjali töötlemine on keelatud (asbesti peetakse kantserogeenseks).

• Enne seadistuste tegemist ja tarvikute vahetamist, samuti seadme transportimist või hoiule panekut, veenduge, et lüliti J2 oleks keskmises asendis (lukustatud) LISATARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on vähemalt sama suur nagu maksimaalsed tühikäigupöörded ENNE KASUTAMIST

• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist.

• Kinnitage toorik (ksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides).

• Varjatult paiknevate edastusliinide (elektrijuhtmed, gaasi- või veetorud) avastamiseks kasutage sobivaid detektoreid või pöörduge kohaliku elektri-, gaasi- või vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju või elektrilöögioht). AKUD

• Kaasasolev aku on osaliselt laetud (aku täisvõimsuse tagamiseks laadige aku enne elektritööriista esmakordset kasutamist akulaadijas korralikult täis).

• Kasutage selle tööriistaga ainult järgmisi akusid ja laadijaid. - SKILi aku: BR1*31**** - SKILi laadur: CR1*31****

• Ärge kasutage kahjustatud akusid, vaid vahetage need kohe välja

• Ärge võtke akut lahti.

• Ärge jätke tööriista/akut vihma kätte.

• Ümbritseva keskkonna lubatud temperatuur (tööriista/ laadijat/akut):

• laadimisel 4 kuni 40 °C;

• töötamisel –20 kuni +50 °C;

Enne kasutamist tutvuge kasutusjuhendiga.

Tulle visatud akud plahvatavad, seepärast ei tohi akut mitte mingil juhul põletada.

Hoidke tööriista/laadijat/akut kohas, kus temperatuur ei ületa 50 °C.

Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja akusid ära koos olmejäätmetega. KASUTAMINE

• Kombinatsioonlüliti sisse-/väljalülitamiseks ja kiiruse reguleerimiseks A 2 - Avaldades päästikule suuremat või väiksemat survet, saab kiirust sujuvalt reguleerida nullist kuni maksimaalsete pööreteni.

• Aku laadimine ! Lugege laadijaga kaasasolevaid ohutushoiatusi ja juhiseid.

• Aku eemaldamine/paigaldamine 2 satub silma, pöörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi. e) Ärge kasutage kahjustunud või moditseeritud akuplokki või tööriista. Kahjustunud või moditseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võivad olla tulekahju, plahvatus või vigastuste oht. f) Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse. g) Järgige kõiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu.

a) Laske oma akutööriista hooldada kvalitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab elektritööriista ohutuse. b) Ärge kunagi hooldage kahjustunud akuplokke. Akuplokkide hooldust võib teostada ainult tootja või volitatud teeninduskeskus.

a) Kandke löökpuurimise ajal kõrvaklappe Kokkupuude müraga võib põhjustada kuulmiskadu b) Hoidke tööriista ainult isoleeritud kinnihoidmiskohtadest, kui töötate olukorras, kus lõiketarvik või kinniti võib puutuda kokku peidetud juhtmetega. Lõiketarviku ja kinnitusdetailide kokkupuude pingestatud juhtmega võib elektrilise tööriista metallosi pingestada ning see võib käitajale elektrilööki põhjustada

2) OHUTUSJUHISED PIKA PUURI KASUTAMISE

KORRAL a) Ärge kasutage kunagi kiirusel, mis ületab puuri maksimaalset nimikiirust Suurematel kiirustel võib puuritera painduda, kui sellel lastakse ilma puuritavat pinda puudutamata töötada, mille tagajärjel tekivad kehalised vigastused. b) Puurimist tuleb alustada alati madalal kiirusel ja puuri lõiketera peab töödeldava detailiga kokku puutuma Suurematel kiirustel võib puuritera painduda, kui sellel lastakse ilma puuritavat pinda puudutamata töötada, mille tagajärjel tekivad kehalised vigastused. c) Rakendage jõudu ainult otse lõiketerale ja ärge rakendage liigselt jõudu Lõiketerad võivad painduda ja põhjustada seeläbi purunemist või kontrolli kaotamist ning isikukahju ÜLDIST

• Pliid sisaldavat värvi, mõningaid puiduliike, mineraale ja metalli sisaldavad materjalid eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueraldusseadmega.

• Teatud tüüpi tolm on klassitseeritud kantserogeensena (nt tammest ja pöögist eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage110 sisse-/väljalülitamiseks mõeldud lüliti vabastamist. ! Tööriista töötamise ajal ei saa TÖÖTULE nuppu K vajutada. Heledust tuleks muuta ainult siis, kui tööriist ei tööta. ! Kui TÖÖTULI hakkab vilkuma, on aku kaitse aktiveerunud (vt allpool)

• Aku kaitse Tööriist lülitatakse järsku välja või selle sisselülitamine ei ole võimalik, kui - koormus on liiga suur --> eemaldage koormus ja taaskäivitage; - aku temperatuur ei ole lubatud töötemperatuuri vahemikus -20 kuni +50°C --> märgutulel hakkavad nupu M7c vajutamisel 2 taset vilkuma; oodake, kuni aku on taas lubatud töötemperatuuri vahemikus - Aku on peaaegu tühi (et kaitsta täieliku tühjenemise eest) --> nupu M vajutamisel näitab aku laetustaseme märgutuli 7b aku tühjenemist või aku laetustase vilgub; pange aku laadima ! ärge vajutage enam lülitile (sisse/välja), kui tööriist on end automaatselt välja lülitanud, sest see võib akut kahjustada.

• Seadme hoidmine ja juhtimine t ! Töötamise ajal hoidke tööriista kinni halli värvi haardepinnast (haardepindadest) - Hoidke ventilatsiooniavad H 2 vabad. - Ärge rakendage tööriistale liigset survet; laske sellel enda heaks töötada. TÖÖJUHISED

• Kasutage sobivaid puuriterasid y ! kasutage üksnes teravaid puuriterasid

• Metalli puurimisel - kui vajate suuremat auku, puurige algul ette väike auk - määrige otsakuid aeg-ajalt õliga

• Kruvi keeramisel puidu otsapiirkonda on soovitav auk ette puurida, et vältida puidu lõhenemist.

• Tööriista optimaalseks kasutamiseks on vajalik pidev surve kruvile, eriti kruvi väljakeeramisel.

• Kruvi keeramisel kõvasse puitu on soovitav auk ette puurida.

• Tööriist pole mõeldud professionaalseks kasutamiseks.

• Hoidke tööriist alati puhas (eriti ventilatsiooniavad H 2) ! enne puhastamist eemaldage tööriistast aku

• Tööriist on hoolikalt valmistatud ja testitud. Kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas. - toimetage lahtimonteerimata tööriist koos ostukviitungiga edasimüüjale või lähimasse SKILi lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

• Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta

• Aku laetusastme indikaator 7 - vajutage aku laetustaseme vaatamiseks aku laetustaseme märgutule nuppu M 7a ! kui aku laetustaseme märgutulel hakkab pärast nupu M 7b vajutamist kõige madalam tase vilkuma, on aku tühi. ! kui aku laetustaseme märgutulel hakkavad pärast nupu M 7c vajutamist 2 taset vilkuma, ei ole aku lubatud töötemperatuuri vahemikus.

• Rihma klambri paigaldamine 8 - kinnitage rihma klamber N kaasasoleva kruvi abil puuri külge.

• Integreeritud puuritera klamber P 2 - kuuskantotste mugav hoidmine.

• Rihma kinnitus Q 2 - pange tööriista kaasaskandmisel käe ümber randmerihm (ei ole kaasas).

• Pöörlemissuuna muutmine 9 - kui see pole õigesti vasak-/parempoolsesse asendisse seatud, ei saa lülitit A 2 aktiveerida. ! ! Pöörlemissuunda tohib muuta üksnes siis, kui seade on täielikult seiskunud.

• Puuriterade vahetamine q ! Ärge kasutage kahjustatud varrega otsakuid.

• Kinnitusmomendi reguleerimine (VariTorque) w - võlli pöördemomendi suurendamiseks pöörake sidurirõngas B asendist 1 asendisse 17 - kruvi sissekeeramist alustage VariTorque asendis 1 ja suurendage siis tasapisi pöördemomenti, kuni soovitud sügavus on saavutatud - asend D lukustab siduri ja võimaldab puurida (löögita) või teha raskemat tööd - asend C lukustab siduri ja võimaldab ainult löökpuurimist ! veenduge, et kiiruse valija G on asendis 2, kui toimingu valija F on löökpuurimise asendis ! ärge kasutage löökpuurimise asendit C puidu, metalli, keraamika ja plastiku puurimiseks, et vältida puuritera / kruvikeeraja otsiku kahjustamist

• Mehaaniline kiiruse valimine e - seadke valija G soovitud kiirusele ! aktiveerige kiiruse valija siis, kui tööriist töötab aeglaselt

- aeglane kiirus - suur pöördemoment - kruvide keeramiseks ja suure läbimõõduga aukude puurimiseks - keermete puurimiseks

- suur kiirus - madal pöördemoment - löökpuurimiseks - väikese läbimõõduga aukude puurimiseks

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, akusid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes ELi liikmesriikidele). - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta. - Kõrvaldamisvajaduse tekkimisel meenutab seda teile sümbol

! Enne aku kasutusest kõrvaldamist katke selle klemmid tugeva teibiga, et vältida lühise teket.

• Standardi EN 62841 kohaselt mõõdetud tööriista müratase on 88 dB(A) ja helivõimsuse tase 99 db(A) (määramatus K = 5 dB) ning vibratsioon Þ(triaksvektori summa; määramatus K = 1,5 m/s

✱ metalli puurimisel <2,5 m/s

✱ betooni löökpuurimisel 8,038 m/s

• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks - Tööriista kasutamisel muudeks rakendusteks või teiste / halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda. - Ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda. ! Enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus.
