Tuotetyyppi	Koristeellinen keittiön liesituuletin
Merkki	EICO
Malli	Ceiling Stripe 75 N
Leveys	75 cm
Arvioitu paino	15 kg
Sähköliitäntä	220-240 V, 50/60 Hz, kaapeli H05W-F 3x0,75 mm²
Toimintatapa	Imu- tai suodatinkäyttö (sisäinen kierrätys)
Moottorin nopeuksien lukumäärä	4 (mukaan lukien tehokas nopeus)
Valaistus	LED-spotti (vaihto pätevän teknikon toimesta)
Säätimet	Painikkeet, pehmeä kosketus, digitaalinen tai kaukosäädin versiosta riippuen
Kaukosäädin	Mukana, oppimistoiminnolla
Erikoistoiminnot	Ajastin 10 min, automaattinen sammutus 5 min jälkeen tehokkaalla nopeudella, suodatinhälytys 100 h jälkeen
Pienin turvaetäisyys	65 cm liesituulettimen alaosan ja keittotason välillä
Metallisuodattimet	Astianpesukoneessa tai käsin pestävät 2-3 kuukauden välein
Hiilisuodattimet	Vaihdettava 4 kuukauden välein (normaali käyttö) tai Long Life -suodatin, joka on pestävä ja reaktivoitavissa uunissa
Pintojen puhdistus	Ruostumaton teräs tai maalattu: pehmeä liina, haalea vesi, neutraali pesuaine; älä käytä hankausaineita
Asennus	Vain valtuutetun henkilökunnan toimesta; sähköliitäntä pakollisella maadoituksella
Korjattavuus	Varaosat saatavilla: suodattimet, LED-lamput, kaukosäädin (lamppujen vaihto teknikolla)
Kohderyhmä	Yli 8-vuotiaiden lasten käyttö valvonnan alaisena; henkilöt, joiden toimintakyky on rajoitettu, ohjeiden kanssa
Käyttöohje saatavana	Ranska, englanti, saksa, italia, hollanti, norja, ruotsi, tanska, suomi (PDF-lataus)

Usein kysytyt kysymykset - Ceiling Stripe 75 N EICO

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä?

Pienin turvaetäisyys on 65 cm liesituulettimen alaosan ja keittotason välillä, ellei valmistaja toisin ilmoita.

Voinko käyttää liesituuletinta kierrätystilassa ilman ulkoilmanpoistoa?

Kyllä, liesituuletin voi toimia suodatin- (kierrätys)tilassa, jos asennetaan hiilisuodattimet hajujen imemiseksi.

Miten metallisuodattimet puhdistetaan?

Metallisuodattimet on pestävä 2-3 kuukauden välein kuumalla vedellä ja miedolla pesuaineella tai astianpesukoneessa. Ne irrotetaan vetämällä alaspäin.

Milloin hiilisuodattimet on vaihdettava?

Polyesterihiilisuodattimet vaihdetaan 4 kuukauden välein (2 tuntia päivittäistä ruoanlaittoa kohden). Long Life -suodattimet voidaan pestä ja reaktivoida uunissa 100°C:ssa 10 minuutin ajan.

Mitä tehdä, jos liesituuletin vilkkuu 100 käyttötunnin jälkeen?

Vilkunta osoittaa, että on aika puhdistaa metallisuodattimet. Puhdistuksen jälkeen nollaa laskuri pitämällä TIMER-painiketta (liesituuletin sammutettuna) painettuna yli 3 sekunnin ajan.

Miten kaukosäädin nollataan?

Kun liesituuletin on sammutettu, paina liesituulettimen virtapainiketta (tai '+') 5 sekunnin ajan, kunnes LED vilkkuu, ja paina sitten kaukosäätimen painiketta. LED palaa 3 sekuntia vahvistaakseen.

Miksi liesituulettimeen muodostuu kondenssivettä?

Kondenssivesi voi johtua lämpötilaerosta kuuman höyryn ja kylmän liesituulettimen välillä. Kytke liesituuletin päälle 10 minuuttia ennen ruoanlaittoa ja anna sen käydä jälkeenpäin savujen poistamiseksi. Tarkista myös, että poistoputken halkaisija on oikea.

Voinko itse vaihtaa LED-lamput?

Ei, LED-spottien vaihto on teetettävä pätevällä teknikolla käyttäen alkuperäisiä varaosia.

Voivatko lapset käyttää liesituuletinta?

Kyllä, 8 vuotta täyttäneet aikuisen valvonnassa, edellyttäen että heille on annettu ohjeet turvallisesta käytöstä ja vaaroista.

Minkä tyyppinen sähkökaapeli tarvitaan asennukseen?

Virtajohtimen on oltava tyyppiä H05W-F, jonka poikkipinta-ala on vähintään 3 x 0,75 mm². Asennuksessa on oltava kaikkinapainen erotuslaite (kytkin tai ulottuvilla oleva pistorasia).

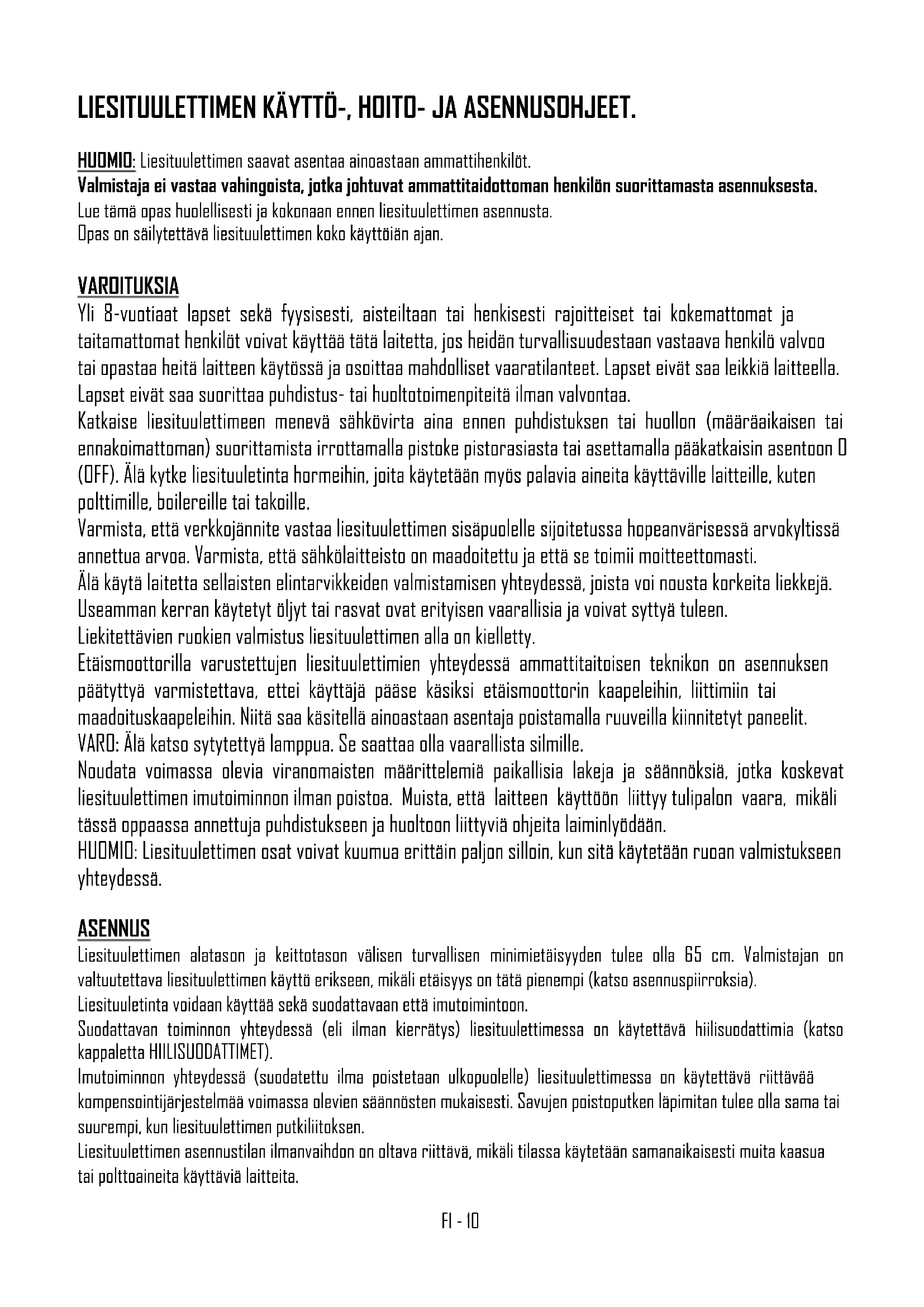

KÄYTTÖOHJE Ceiling Stripe 75 N EICO

HUOMIO: Liesituulettimen saavat asentaa aingastaan ammattihenkilot.

Valmistaja ei vastaa vahingoista, jotka johtuvat ammattitaidottoman henkilun suorittamasta asennuksesta.

Lue tāmā opas huolellisesti ja kokonaan ennen liesituulettimen asennusta.

Dpas on sailyettava liesituulettimen koko kayttioan ajan.

VAROITUKSIA

Yli 8-vuotiaat lapset sekä fyysisesti, aisteiltaan tai henkisesti rajoitteiset tai kokemattomat ja taitamattomat henkilot voivat kayttä tata laitetta, jos heidan turvallisuudestaan vastaava henkilö valvoo tai opastaa heita laitteen kaytossa ja osoittaa mahdolliset vaaratilanteet. Lapset eivat saa leikkä laitteella. Lapset eivat saa suorittaa puhdistus- tai huoltotoimenpiteita ilman valvontaa.

Katkaise liesituulettmeen meeva sahkovirta aina ennen puhdustuksen tai huollon (maaraaikaisen tai ennakoimattoman) suorittamista irrottamalla pistoke pistorasiasta tai asettamalla pakatkaisin asentoon D (DFF). Alä kytke liesituuleinta hormeihin, joita kaytetaan myos palavia aineita kayttaville laitteille, kuten polttimille, boilereille tai takoille.

Varmista, etta verkkojannite vastaa liesituulettimen sisapuolle sijoitetussa hopeanvarissa arvokyltiss annettua arvoa. Varmista, etta sahkolaitteisto on maadoitettu ja etta se toimii moitteettomasti.

Alä kayta laitetta sellaisten elintarvikkeiden valmistamisen yhteydessä, joista voi nousta korkeita liekkejä.

Useamman kerran kaytetyt oljyt tai rasvat ovat erityisen vaarallisia ja voivat syttyä tuleen.

Liekitettävien ruokien valmistus liesituulettimen alla on kielletty.

Etäismoottorilla varustettujen liesituulettimien yhteydessä ammattitaitoisen teknikon on asennuksen paatytyä varmistettava, ettei kayttäja pääse käsiki etäismoottorin kaapeleihin, liittimiin tai maadoituskaapeleihin. Niïtä saa käsitetä ainoastaan asentaja poistamalla ruuveilla kiinnitetyt paneelit.

VARO: Alä katso sytytetyä lamppua. Se saattaa olla vaarallista silmille.

Noudata voimassa olevia viranomaisten märittelemä paikallisia lakeja ja saannöksi, jotka koskevat liesituulettimen imutoiminnon ilman poistoa. Muista, etta laitteen käyttoän liitty tulipalon vaara, mikali tassä oppaassa annettuja puhdistukseen ja huoltoon liittyvä ohjeita laiminlyödaan.

HUOMID: Liesituulettimen osat voivat kuumua erittain paljon silloin, kun sitä kaytetaan ruoan valmistukseen yhteydessä.

ASENNUS

Liesituulettimen alatason ja keittotason valisen turvallisen minimietaisyyden tulee olla 65 cm. Valmistajan on valtuuttava liesituulettimen kayttö erikseen, mikäi etaisyys on tata pienempi (katso asennuspirroksia).

Liesituuletinta voidaan kayttäa sekä suodattavaan etta imutoimintoon.

Suodattavan toiminnon yhteydessä (eli ilman kierratys) liesituulettimessa on kaytettävi hiilisuudattimia (katso kappaletta HIILISUDDATTIMET).

lmutoiminnon yhteydessä (suodatetu ilma poistetaan ulkopuolelle) liesituulettimessa on kaytettäviittaväk kompensointijärjestelmäa voimassa olevien sannosten mukaisesti. Savujen poistoputken lapimitan tulee olla sama tai suurempi, kun liesituulettimen putkilitokensn.

Liesituulettimen asennustilan ilmanvaihdon on oltava riittävä, mikä tilassa käytetään samanaikaisesti muita kaasua tai polttoaineita käytäviä laitteita.

Etaismoottorin kanssa kaytettavat liesituulettimet

Etaismoottorilla kanssa kaytettavat liesituulettimet on varustetu liittimella etaismoottorin kaapelin kytkemistä varten. Tamä liitän sijoiitetu liesituulettimen sisälle. Aseta etaismoottorin kaapeli liesituulettinen sisälle liesituulettimessa tarkoitusta varten olevan aukon lvävitse (tavallisesti savun poistoreiän lahellä) ja kytke kaksi liitintä toisiinsa. Suorita tamä toimenpide etaismoottorien kayttöoppaassa annettujen piirrosten mukaisesti.

Moottoria vailla olevat liesituulettimet (Tav.*D***) on asennettava ja kytkettäva ainoastaan mukana toimitetuun imuyksikkoön, janka maksimitehoksi valmistaja on maarittányt 690W.

Etäismoottorilla varustettujen liesituulettimien yhteydessä ammattitaitoisen tekikon on asennuksen paatytyä varmistettava, ettei käytäja pääse käsiki etäismoottorin kaapeleihin, liittimiin tai maadoituskaapeleihin. Niita saa käsitetäl ainoastaan asentaja poistamalla ruuveilla kiinnitetyt paneelit.

ASENNUSOHJEET

Huomio: Varmista ennen asennuksen aloittamista, etta mukana toimitetut ruuvit ja paisuntatulpat soveltuvat kaytettaviksi seinään, johon liesituuletin aiotaan kiinnittä.

Käytä liesituulettimen asennuksen yhteydessä mukana toimitetuja lisavarusteita ja seuraa liitteena toimitetussa lehtisessä olevissa piirroksissa annettuja ohjeita.

SAHKÖKYTKENTÄ

Sahkukytkennan saavat suorittaa ainoastaan ammatihenkilot voimassa olevien saannosten ja lakien mukaisesti.

Varmista, etta verkkojannite vastaa liesituulettimen sisapuolelle sijoitetussa hopeanvarissa arvokyltissa

annettua arvoa. Varmista, etta sahkulaitteisto on valmistetu voimassa olevien saannosten mukaisesti ja etta sen maadoitus toimii moitteettomasti.

Ole erityisen huolellinen liesituulettinen virtakaapelin yhteydessä ja varmista, etta se kulkee vain lapivientisuojuksella varustettujen reikien lavitse. Mikali laite kytketaan suoraan verkkoon, asenna jarkestelmaan laite joka kytkee verkkovirran tarvittaessa pois paälta ja Jonka kontaktien aukaisuetäisyys mahdollistaa tāydellisen verkkovirran katkaisun mahdollisen ylijänniteluokan lI yhteydessä asennuksia koskevien saannösten mukaisesti. Pistokkeeseen tai moninapaiseen kytkimeen on päästvä kasiki latteen asentamisen jälkeenkin. Mikali virtakaapeli on vahingoittunut, se on vaihettava erityiskaapelin tai valmistajalta tai sen tekniseltä edustajalta saatavaan yksikköün.

Käytettävän kaapelin on olta vtypilaan H05VV-F, jonka lapimitta on vahintaa n 3 × 0.75 ~mm^2 .

Valmistaja ei vastaa mistaan mahdollisesta vahingosta voimassa olevien tyotapaturmia koskevien saannosten laiminlyontien yhteydessa, sillne varmistavat sahkolaitteistan moitteettoman toiminnan.

SÄATIMET

PAINIKESÄATIMET (Kuva 1)

Painikesaatimilvaustetuissa malleissa on nelja painiketta.

Yksi painike valojen sytytämista ja sammuttamista varten.
Yksi painike I. nopeuden käynistystä ja moottorin sammuttamista varten.
Yksi painike 2. nopeuden käynistystä varten.
Yksi painike 3. nopeuden käynistystä varten.

SOFT TOUCH SÄÄDIN (Kuva 2)

Soft touch saatimilä varusteuissa malleissa on neljä hipaisupainiketta sekä varia muttava led-valo (vihrea miniminopeudelle, punainen maksiminopeudelle).

Yksi painike valojen sytyttämista ja sammuttamista varten.

Yksi painike 2. nopeuden käynistystä ja moottorin sammuttamista varten.

HUDM: Mikäli pidät tätä painiketta painettuna yli kolme sekuntia, laite sammuu automaattisesti 10 minuutin kuluttua ja led-valo vilkkuu hitaasti.

Kaksi painiketta + ja - moottorin nopeuden lisäämista ja vahentämista varten. Moottorin 4. nopeuden valinnan yhteydessä (tehokas) led-valo vilkkuu nopeasti ja 2. nopeus menee automaattiseesti paallee 5 minuutin kuluttua.

DIGITAALISET SÄATIMET \ TOUCH CONTROL (Kuva 3)

Digitalisila saatimilla varustetuissa malleissa on viisi hipaisupainiketta sekä nayttö.

Yksi painike valojen sytyttämista ja sammuttamista varten.
Yksi painike 2. nopeuden käynistystä ja moottorin smmuttamista varten.
Kaksi painiketta + ja - moottorin nopeuden lisäämista ja vähentämista varten. Moottorin 4. nopeuden valinnan yhteydessä (tehokas) naytöllä nakyvä numero vilkkuu ja 2. nopeus menee automaattisesti pälle 5 minuutin kuluttua.
Yksi AJASTIMEN painike moottorin sammutamista varten 10 minuuttia ajastimen aktivoinnin jälkeen, jolloin näytölä oleva numero vilkkuu.

Erityistoominnot:

NÄYTÖLLä alkaa vilkumaan numero O tai kirjain A sen jälkeen, kun laitetta on käytetty 100 tuntia, joka osoittaa että metallisuodattimet on pestä. Suodattimien pesemisen jälkeen tuntilaskin voidaan nollata pitamalla AJASTIMEN painiketta painettuna kolmen sekunnin ajan liesituulettimen ollessa smmutettuna. Nollauksesta ilmoitetaan näytölle ilmestyvälla viivalla silloin, kun liesituuletin on smmutettuna.

KAUKO-OHJAUSSÄATIMET (Kuva 4)

Liesituulettimella oleva DN/OFF nappain sytyttaa samanaikaisesti valot ja moottorin 2. nopeuden tai sammuttaa sekä valot etta moottorin.

Punainen led-valo alkaa vikkumaan sen jälkeen, kun imumoottoria on käytety 100 tuntia, joka osuittaa että metallisuoaddattimet on pestä. Voit nollata suodattimien halytyksen pitämä liesituulettimella olevaa ON/OFF painiketta painettuna usean sekunnin ajan moottorin ollessa sammutettuna.

Kauko-ohjain:

HUOMIO:

Huput, joissa onvakio kauko-ohjain, onjo konfiguroitu.

Valinnaisissa ja/tai korvaavissa kaukosaatimissä on tarpeen aloittaa oppimisprossesi:

Pida liesituulettimella olevaa DN/OFF painiketta (DISTANTE - CEILING - EICDE22 - SKYFRAME) tai painettuna "+" painiketta (AIDA - HAMLET - ROMED) 5 sekunnin ajan liesituulettimen ollessa sammuneena. Kauko-ohjainen tunnistuksesta ilmoitetaan punaisella vilkuvalla halytyksen led-valolla. Mikali "kauko-ohjain oikea" kondi saapuu ensimmäisen minuutin kuluessa (lahetetaan painamalla mitä tahansa kauko-ohjaimen nappaä), led-valo palaa vilkumatta kolmen sekunnin ajan ja sammu tämä jälkeen, jolloin tunnistus on suoritettu oikein.

Kauko-ghjaimen nappaimet:

Yksi nappain valojen sytyttamista ja sammuttamista varten. CEILING PANEL: Pida nappainta painettuna himmentäaksesi valon.
Yksi nappain 2. nopeuden valintaa ja moottorin sammuttamista varten.
Kaksi painiketta + ja - moottorin nopeuden lisäämistä ja vähentämistä varten. Moottorin 4. nopeuden valinnan yhteydessä (tehokas) led-valo vilkkuu ja 2. nopeus menee automaattisesti pälle 5 minuutin kuluttua.
Yksi AJASTIN nappain moottorin sammuttamiseksi 10 min. jälkeen.

KAYTTO JA HUOLTO

Katkaise liesituulettmeen meneva sahkovirta aina ennen puhdustuksen tai huollon suorittamista asettamalla pääkatkaisin asentoon D (OFF).

Lamppujen vaihto

Led-valo: Led-valon saavat vaihtaa vain ammatitaitoiset henkilot. Vaihdon yhteydessa on kaytettava alkuperaisi vaosia.

Metallsuumdattimien puhdistus

Liesituulettimen mukana toimitettavat metallisuodattimet on pestä joka 2-3 kuukauden valein käytötiheydestä riippuen. Käytä pesuun kuumaa vetä ja hankaamonta pesuainetta. Poista metallisuodattimet tarkoitukseen olevaa kahvaa käytämälä ja irrota suodatin ensin etuosastaan vetämälä sitä alaspain (kuva 5).

Kuivaa suodattimet huolellisesti pesun jälkeen ja asenna ne oikein takaisin paikoilleen.

Hiilisuodattimet

Mikali liesituuletinta kaytetaan sisaisella kierratykselltoimivalla suodatinjarjestelmalla, kayta aktivihiiltasisaltavi hiilisuodattimia. Suudattimien sisaltamä aktivihiili estaa savujen epamiellyttavan tuoksun paasyn keittioon.

Suodattimien poistaminen ja vaihto on selvitetty kuvassa 6

POLYESTERI hiilisuondattimia ei voida regeneroida tai pestä ja ne on vaihettava saannollisesti uusiin (joka 4 kuukaen valein, mikäli liesituuletinta kaytetaan kaksi tuntia paivassä). Rasvaa keränneet suudattimet voivat aiheuttaa tulipaloja.

Liesituulettimen mallista riippuen hiilisuodattimet voivat alla joko pyoreita tai suorakulmaisia.

Hiilisuodattimet LONG LIFE on pestä ja regeneritava saannollisesti. Tavallisessa käytössa suodatin on puhdistettava kahden kuukauden valein. Suosittelemme suodattimen pesemista astianpesukoneessa maksimilampotilassa ravallisella pesuaineella. Suodatin on pestä erikseen, jottei ruan jaamat pääse sen sisälle ja aiheuta epamiellyttä hajua. Aktivihiili on regeneritava kuivaamalla suodatin uunissa. Valitse ylempi / alempi lammitys korkeintaan 100 C lampättilalla ja kuivaa suodatinta 10 minuutin ajan. Vaihda suodatin uuteen, mikä se ei kykene ena riittävasti immaan ruan valmistukssaa syntyvä hajua. Kuvat 7

Kosteuden tiivistyminen liesituulettimen pintaan

Induktio tai lasikeraamiset keittotasot lammittavat elintarvikkeet erittain nopeasti, jolloin niiden valmistuksen yhteydessa alkaa syntymaan hoyrya jo ennen kuin liesituulettimen lasi- tai teraspinta on lammmenyt. Taman vuoksi liesituulettimen pintaan keräantynyt kosteus, joka alkaa valumaan pisaroina pintaa pitkin. Toinen kosteuden mundostumisen syy voi alla, ettei savun poistoputken mitoitus vastaa susittelemiamme mittoja (katso kappaletta ASENNUS). Jäahymisen aikana liesituulettimen sisalle jaöv Höyry tiivistyy, joka aiheuttaa pisaroiden muodostumisen. Suosittelemme, etta kytket liesituulettimen paallee kymmelen minuuttia ennen ruan valmistuksen aloittamista ja etta jatat liesituulettimen paallee ruan valmistuksen jälkeen, kunnes kaikki hormiin keräantynyt savu on poistunut. Taman lisaksi on erittain tärkea, etta puhdstat suodattimet saannollisin valiajoin tai vaihdat ne tarvittaessa uusiin (katso METALLISUDDATTIMEN PUHDISTUS).

Liesituulettimen puhdistus

Liesituulettinen pintojen saannollinen puhdistus ehkaisee lian kovettumisen pintaan, jonka poistaminen voi olla vakeea. Mikali liesituuletin on maalattu tai pinnoitetu kuparilla, kayta puhdustukseen pehmeaa pyyhettä, haaleaa vetta ja neutraalia pesuainetta.

Nesteiden kaataminen suoraan liesituulettinen pälle tai rakeisten ja/tai hankaavien tuotteiden käytö on kielletty. Mikäli liesituuletin on valmistetu ruostumattomasta teraksesta, käytä satiinipinnoitetulle ruostumattomalle teräkselle tarkoitettuja erityisiä tuotteita ja pyyhkeita (hankaamattomia ja/tai syövyttramattomiä, jotka eivat sisällä klooria) ja pyyhi pintaa pyyhkeellä satiinipinnoitteen suuntaan. Älä käytä hankaavia tuotteita, kemiallisia liuottimia tai tislatusa oljysta saatuja tuotteita, jotka saattaisivat jättä öljysiä jaämä, jotka voivat aiheuttaa hapettumista tai polymeritumista.

Hamlet - Romeo: Kun kaytät öljä ruoganlaitossa, rasvaa keräantyy liesikuvun alaosaan. Puhdistatämösa tavallista useammin.

Valmistaja ei vastaa mistaan steettisista vahingoista, jotka johtuvat edell annettujen ohjeiden laiminlyumisestä.
