Tuotetyyppi	Itseliikkuva teollinen lattianpesukone
Merkki	Kärcher
Malli	B 150 R Bp Pack
Käyttö	Ammatti- ja teollisuuskäyttöön (hotellit, koulut, sairaalat, tehtaat, toimistot)
Mitat (P x L x K)	1690 mm x 810 mm x 1390 mm (ilman kattoa); 2060 mm suojakatolla
Omamassa	727 kg (B 150)
Sallittu kokonaismassa	957 kg (B 150)
Virtalähde	Akku 36 V, saatavat kapasiteetit: 170, 180, 240, 285 Ah
Laturi	Sisäinen tai ulkoinen, 230 V, 50-60 Hz, latausvirta 8 A
Työleveys	750 mm (R-harjalla); jopa 1080 mm sivuharjalla
Teoreettinen pinta-alateho	Jopa 4500 m²/h (7500 m²/h Adv-tilassa)
Säiliötilavuudet	Puhdas vesi: 150 l; likainen vesi: 150 l; roskat: 7 l
Puhdistustoiminnot	Vesipesu, kiillotus, imurointi, pesuaineannostelu (0-3%), itsepuhdistus
Maksimi ajoneuvon nopeus	6 km/h (10 km/h Adv-tilassa)
Harjojen maahan kohdistuva paine	Maks. 765 N (78 kg) R-versiolle
Käyttölämpötila	+5 °C – +40 °C
Sallittu enimmäiskallistus	10% (15% Adv-tilassa)
Äänitaso (LpA)	67 dB(A) normaalikäytössä
Säännöllinen huolto	Suodattimien, imuhuulten, harjojen puhdistus, säiliöiden tyhjennys, akun lataus
Turvallisuus	Turvakytkin, istuinkytkin, seisontajarru, lämpösuoja
Lisävarusteet ja varaosat	Saatavilla osoitteessa www.kaercher.com; käytä vain alkuperäisiä osia
Takuu	Maakohtaisten ehtojen mukaan; ota yhteyttä jälleenmyyjään tai valtuutettuun huoltoon

Usein kysytyt kysymykset - B 150 R Bp Pack Kärcher

Miten Kärcher B 150 R Bp Pack -lattianpesukone käynnistetään?

Istuudu istuimelle, aseta älyavain paikalleen, käännä turvakytkin asentoon «1», säädä ohjelmavalitsin haluttuun ohjelmaan ja paina kaasupoljinta.

Miten akku ladataan?

Käytä sisäistä laturia liittämällä verkkovirtajohto laitteen pistokkeeseen ja pistorasiaan. Lataus kestää noin 10–12 tuntia. Älä käytä laitetta latauksen aikana. Huoltovapaille akuille lisää tislattua vettä tunti ennen latauksen päättymistä.

Mitä tehdä, jos näytössä lukee «Akku tyhjä!»?

Lataa akku välittömästi. Laite on varustettu syväpurkaussuojalla: jos akku on liian heikko, vain ajo-ominaisuudet ovat käytössä. Kytke laturi ja odota, kunnes lataus on valmis.

Miten likavesisäiliö tyhjennetään?

Irrota likaveden tyhjennysletku kiinnittimestään, avaa kansi, laske letku poistolaitteeseen ja paina päätä säätääksesi virtauksen. Huuhtele säiliö puhtaalla vedellä tyhjennyksen jälkeen.

Mitä pesuaineita tulisi käyttää?

Käytä ainoastaan Kärcherin suosittelemia pesuaineita, jotka eivät sisällä klooria, liuottimia, suola- tai fluorivetyhappoa. Noudata turvallisuusohjeita. Annostelu tapahtuu erillisestä säiliöstä (DOSE-optio) tai suoraan puhtaan veden säiliöön.

Miten harjoja huolletaan?

Jokaisen käytön jälkeen puhdista harjat ja tarkista niiden kuluneisuus. Vaihda rullaharjat, kun harjasten pituus on 10 mm. Levyharjojen vaihtoon käytä vaihtopoljinta. Sivupesuharjat vaihdetaan tarkoitukseen varatulla vivulla.

Mitä tehdä, jos imuteho on heikko?

Tarkista ja puhdista turbiinin siivilä, imuhuulet, karkeasuodatin ja likasäiliön tiivisteet. Varmista, että tyhjennysletkun kansi on kiinni. Jos ongelma jatkuu, tarkista imuletkun tiiviys.

Miten harmaata älyavainta käytetään?

Harmaa älyavain antaa valvontahenkilöstön muuttaa edistyneitä asetuksia: huoltolaskureiden nollaus, avainten hallinta, harjatyypin valinta, aikaviiveet, kielen asetus jne. Aseta se ohjauspaneeliin päästäksesi valikkoon.

Mikä on laitteen paino ja miten se kuljetetaan?

Omamassa on 727 kg. Kuljetuksessa käytä kiinnityshihnoja ja noudata enintään 10 % kaltevuutta. Jos sinun on työnnettävä se pois lavalta, poista seisontajarru tilapäisesti asettamalla kolikko vivun ja jarrun väliin.

Miten laite varastoidaan pitkäksi aikaa?

Tyhjennä vesisäiliöt kokonaan jäätymisen estämiseksi. Säilytä sisätilassa, jossa ei ole jäätymisvaaraa. Lataa akku täyteen ennen varastointia ja lataa se vähintään kerran kuukaudessa. Jos laitetta ei käytetä, suorita kuukausittain tasauslataus.

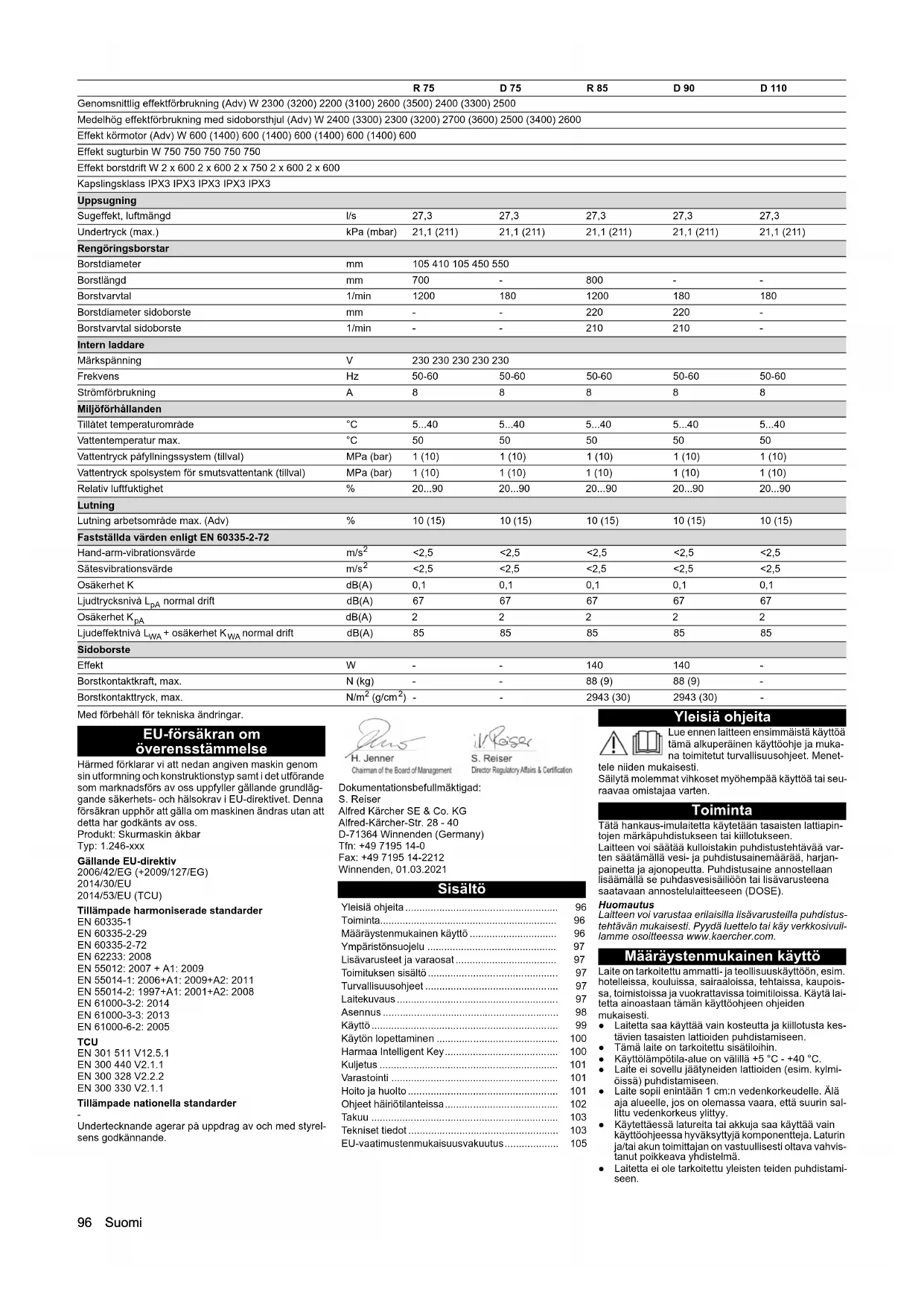

KÄYTTÖOHJE B 150 R Bp Pack Kärcher

Määräystenmukainen käyttö 96

Ympäristönsuojelu 97

Lisävarusteet ja varaosat 97

Toimituksen sisältö 97

Turvallisuusohjeet 97

Laitekuvaus 97

Asennus 98

Käyttö 99

Käytön lopettaminen 100

Harmaa Intelligent Key 100

Kuljetus 101

Varastointi 101

Hoito ja huolto 101

Ohjeet häiriötilanteissa.... 102

Takuu 103

Tekniset tiedot 103

EU-vaatimustenmukaisuusvakuutus.... 105

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Toiminta

Tätä hankaus-imulaitetta käytetään tasaisten lattiapintojen märkäpuhdistukseen tai kiillotukseen.

Laitteen voi säätää kulloistakin puhdistustehtävää varten säätämällä vesi- ja puhdistusainemäärää, harjan-painetta ja ajonopeutta. Puhdistusaine annostellaan lisäämällä se puhdasvesisäiliöön tai lisävarusteena saatavaan annostelulaitteeseen (DOSE).

Huomautus

Laitteen voi varustaa erilaisilla lisävarusteilla puhdistustehtävän mukaisesti. Pyydä luettelo tai käy verkkosivuillamme osoitteessa www.kaercher.com.

Määräystenmukainen käyttö

Laite on tarkoitettu ammatti- ja teollisuuskäyttöön, esim. hotelleissa, koululissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa. Käytä laitetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti.

- Laitetta saa käyttää vain kosteutta ja kiillotusta kes-tävien tasaisten lattioiden puhdistamiseen.

• Tämä laite on tarkoitettu sisätiloihin.

- Käyttölämpötila-alue on välillä +5 °C - +40 °C.

- Laite ei sovellu jäätyneiden lattioiden (esim. kylmiöissä) puhdistamiseen.

- Laite sopii enintään 1 cm:n vedenkorkeudelle. Älä aja alueelle, jos on olemassa vaara, että suurin sallittu vedenkorkeus ylittyy.

- Käytettäessä latureita tai akkuja saa käyttää vain käyttöohjeessa hyväksyttyjä komponentteja. Laturin ja/tai akun toimittajan on vastuullisesti oltava vahvistanut poikkeava yhdistelmä.

- Laitetta ei ole tarkoitettu yleisten teiden puhdistami-seen.

• Laitetta ei saa käyttää lattioilla, jotka eivät kestä painamista. Noudata lattian sallittua pintakuormitusta. Laitteen aiheuttama pintakuormitus on määritelty teknisissä tiedoissa.
• Laite ei sovellu käytettäväksi räjähdysalttiissa ympäristöissä.
• Laitetta saa käyttää pinnoilla, joiden kaltevuus ei yli-tä enimmäisrajaa (katso luku "Tekniset tiedot").

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristojä, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaamisten terveydelle ja ympäristölle. Nämä rakennevat kuitenkin välttämättömiä laitteen asianmukaista ä varten. Tällä symbolilla merkittyjä laitteita ei saa ja tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisällön täydellisys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle.

Turvallisuusohjeet

Lue ja huomioi ennen laitteen ensimmäistä käyttöä tä- mä käyttöohje ja mukana oleva esite Turvaohjeet harja- puhdistuskoneille nro 5.956-251.0 ja toimi niiden mukaisesti.

Laitetta saa käyttää pinnoilla, joiden kaltevuus ei ylitä määritettyjä raja-arvoja (katso luku "Tekniset tiedot").

△VAROITUS

Laite voi kaatua

Loukkaantumisvaara

Käytä laitetta vain pinnoilla, jotka elvät ylitä sallittua kaltevuutta (katso luku "Tekniset tiedot").

△VAROITUS

Vääränlaisen käytön aiheuttama onnettomuusvaara Ihmiset voivat loukkaantua.

Käyttäjät on opastettava riittävällä tavalla laitteen käyttöön. Laitetta saa käyttää vain, kun suojus ja kaikki kannet on suljettu.

Turvalaitteet

△VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten.

Älä koskaan muuta tai ohita turvalaitteita.

Turvakytkin

Kaikkien toimintojen välitön käytöstäpoisto: Aseta turvakytkin asentoon "0".

• Laite jarruttaa voimakkaasti, kun turvakytkin kytke-tään pois päältä.
• Turvakytkin vaikuttaa välittömästi kaikkiin laitteen toimintoihin

Istuinkytkin

Jos kuljettaja poistuu istuimelta työn aikana tai ajon aikana, istuinkytkin sammuttaa käyttömoottorin lyhyen viiveen jälkeen.

Laitteessa olevat symbolit

△VARO

Puristumisvaara

Kädet voivat jäädä puristuksiin, kun käännät likavesisäiliön alas.

Älä pidä kehonosia säiliön ja laitteen välissä, kun käänät likavesisäiliötä alas.

⚠VAARA

Onnettomuusvaara

Rinteissä suurella nopeudella ajettaessa on lisääntynyt kaatumisriski.

Aja rinteissä hitaasti.

Älä käänny rinteessä.

Kun ajat nopeasti, vältä nykivää ohjausta ja isoja ohjausliikkeitä.

△VAARA

Sähkölskun vaara

Jos kosketat akun napoja latauksen aikana, korkea sähköjännite voi ai-

heuttaa loukkaantumisvaaran.

Älä poista akun napojen suojuksia.

Kiinnitä huomiota napasuojusten oikeaan asennukseen.

Lisäksi suojakatolla varustetuissa laitteissa

△VAARA

Onnettomuusvaara

Suojakatto on raskas ja vetää likavesisäiliötä taaksepäin säiliötä käännettäessä. Laite voi kaatua ja vahingoittaa ihmisiä. Käännä likavesisäiliötä hitaasti ja säatele nopeutta pitämällä säiliöstä tiukasti kiinni.

△VAROITUS

Puristumisvaara

Kun likavesisäiliötä käännetään eteenpäin, vaikuttavat suuret voimat.

Kun käännät eteenpäin, varmista, että likavesisäiliön ja laitteen välissä ei ole kehonosia.

HUOMIO

Kaatumisvaara

Suojakatto lisää kaalumisvaaraa.

Aja rinteillä ja kaltevilla pinnoilla hitaasti ja

käännä varovasti.

Varoitusten symbolit

Ota akkujen käsittelyssä huomioon seuraavat varoitukset:

Ota huomioon akun käyttöohjeessa ja akussa sekä tässä käyttöohjeessa olevat ohjeet.

Käytä silmäsuojusta.

Pidä lapset loitolla haposta ja akusta.

Räjähdysvaara

Avotuli, kipinät ja tupakointi kielletty.

Syöpymisvaara

Ensiapu.

Varoitusohje

Hävittäminen

Älä heitä akkua jäteastiaan.

Laitekuvaus

Laiteyleiskuva

Kuva A

①Ohjauspaneeli
②Ohjauspyörä
③Puhdistusaineen imuletku (vain mallissa Dose)
④* Puhdistusainekanisteri (vain mallissa Dose)
⑤* Varoitusvalo
⑥ Säilytyspaikka puhdistussarjalle "Homebase Box"

⑦Likaveden tyhjennysletku

⑧ Likavesisäilion huuhtelujärjestelmän vesiliitäntä

⑨Karkean lian seula

⑩* Likavesisäilion huuhtelujärjestelmä

⑪Likavesitankin kansi

⑫Uimuri

13 Nukkasihti

⑭Likavesitankki

⑮ Turbiinisiiivilä (uimurin alla)

⑯* Mopin pidike

⑰* Työkalupidike

⑱ Imuletku

19 Imupalkki

⑳ Imupalkin kiinnitysvipu

②1Likavesisäilion suljin

⑳Puhdasvesisäilion täyttöaukko

23 Täyttöjärjestelmä

②4 Akun liitin (jos ulkoinen laturi) Laturin verkkojohto (jos sisäinen laturi)

⑳Ajopoljin

26 Päivääajovalo

⑳ Työvalo

28* Sivuhankaustaso

⑲Sivuharja (vain mallissa SB)

③0 Kuivauslastan säätönuppi (vain D-puhdistuspää)

③1Johtokoukku

③2 Puhdistuspää

③3 Kuivauslasta

③4 Laakerin suojus (harjan vaihtoa varten)

③5 Harjanvaihtopoljin (vain D-puhdistuspää)

③6 Istuin (istuinkytkimellä)

③7 Istuimen säätövipu

38 Akku

⑲Tyyppikilpi

④0 Karkean lian säiliö (vain R-puhdistuspää)

④1 Puhtaan veden suodattimella varustetun puhdasvesisäilion korkki

* valinnainen

Värimerkintä

• Puhdistusprosessin käyttöelementit ovat keltaisia.
• Huollon ja kunnossapidon käyttöelementit ovat kirkkaan harmaita.

Ohjauspaneeli

Kuva B

① Äänimerkki

② Ajosuuntakytkin

③ Ohjelmakytkin

④ Turvakytkin

⑤ Sivuhankaustason/sivuharjan kytkin

⑥ Intelligent Key

⑦ Näyttö

⑧Tietopainike

* valinnainen

Ohjelmakytkin

Kuva C

1 OFF

Laite on kytketty pois päältä.

② Kuljetusajo

Ajaminen käyttöpaikkaan.

③Eco-ohjelma

Lattian märkäpuhdistus (pienemmällä vesimäärällä ja pienemmällä harjan pyörimisnopeudella) ja likaveden imurointi (pienemmällä imuteholla).

④Hankaus-imu

Lattian märkäpuhdistus ja likaveden imurointi.

⑤Korolettu harjan kosketuspaine Lattian märkäpuhdistus (korotetulla harjan kosketuspaineella) ja likaveden imurointi.
⑥ Hankaus / paikalleen asettaminen ilman imurointia Lattian märkäpuhdistus ja puhdistusaineen vaikutus.
⑦Imuroiminen Likaisen nesteen imurointi.
⑧ Kiillotus Lattian kiillotus suurella harjan pyörimisnopeudella levittämättä nestettä.

Imupalkin pidike

- Ajettaessa kapeiden tilojen läpi imupalkki voidaan irrottaa ja ripustaa johonkin likavesisäiliön kannen aukkoihin. Kuva D

①Imupalkki
② Kiinnityskohta

Laitteessa olevat symbolit

Kahva likavesisäiliön kääntämiseen ylös

* valinnainen

Kiinnityskohta

*Mopin pidike

*Täyttöjärjestelmän vesiliitäntä

*Likavesisäiliön huuhtelujärjestelmän vesiliitäntä

Puhdasvesisäiliön tyhjennysaukko

Likavesisäiliön tyhjennysaukko

Suojakatto (lisävaruste)

Suojakatto suojaa laitteen kuljettajaa putoavilta esineiltä. Suojakatolla varusteluissa laitteissa likavesisäiliö on varustettu varmistimella. Kyseinen varmistin estää sen, että likavesisäiliö kääntyisi tahattomasti takaisin suojakattoon vaikuttavien voimien vuoksi.

Kuva E

①Suojakatto
②Lukituslevy
③ Lukitusruuvi M8x16, aluslevy

Likavesisäiliön kääntäminen taaksepäin

1. Tyhjennä likavesisäiliö.
2. Irrota lukitusruuvi.
3. Pidä likavesisäiliöstä tiukasti kiinni ja käännä sitä hi- taasti taaksepäin.

Likavesisäilion kääntäminen eteenpäin

△VAROITUS

Puristumisvaara

Kehonosat voivat jäädä puristuksiin laitteen ja likavesisäiliön väliin.

Varmista, että laitteen ja likavesisäiliön välissä ei ole kehonosia, kun käännät eteenpäin.

1. Pidä likavesisäiliöstä tiukasti kiinni ja käännä sitä hitaasti eteenpäin.
2. Kierrä lukitusruuvi sisään ja kiristä se.

Asennus

Akut

Suositellut akkusarjat

Kuvaus Tilausnro	Tilavuus	(m^3)^*	Ilmavirta (m^3/h)^**
Akkusarja240 Ah, kotelo,vähän huoltoa	4.035-987.7	27 10,8
Akkusarja180 Ah, kotelo,vähän huoltoa	4.035-988.7	20,25 8,1

Kuvaus Tilausnro	Tilavuus	(m^3)^*	Ilmavirta (m^3/h)^**
Akkusarja240 Ah, 6 lohkoa, huoltovapaa	4.654-306.7	6,975 2,79
Akkusarja180 Ah, 6 lohkoa, huoltovapaa	4.654-307.7	5,175 2,07
Akkusarja 285 Ah AGM	4.654-057.7	8,91 3,56
Akkusarja 170 Ah AGM	4.654-061.7	24,75 9,9

* Akun lataustilan vähimmäistilavuus ** Akun lataustilan ja ympäristön välinen vähimmäisilmavirta

Akun enimmäismitat

Järjestys A* B**
Pituus 244 mm 31	2 mm
Leveys	190 mm 182 mm
Korkeus	275 mm 365 mm

* kuten 4.654-306.7

** kuten 4.654-307.7

Akkujen asentaminen ja liittäminen

"Pack"-mallissa akut on jo asennettu.

△VARO

Akkujen poistaminen ja asentaminen

Koneen epävakaa asento

Varmista akkuja irrottaessasi ja asentaessasi, että kone on tukevasti paikallaan.

HUOMIO

Napaisuuden vaihtaminen

Ohjauselektroniikan rikkoutuminen

Kiinnitä akun liittämisen yhteydessä huomiota oikeaan napaisuuteen.

HUOMIO

Syväpurkautuminen

Vaurioitumisvaara

Lataa akut ennen laitteen käyttöönottoa.

Suojakatolla varustettujen laitteiden osalta on ehdotto-masti huomioitava luvun "Suojakatto" tiedot.
2. Käännä likavesisäiliö taakse.
3. Aseta akut laitteeseen.

Kuva F
Kuva G
Kuva H
Kuva I
Kuva J
Kuva K

1. Yhdistä navat liitäntäjohdoilla.

2. Kiinnitä toimitukseen kuuluva liitäntäjohto vapaina oleviin akun napoihin (+) ja (-).

3. Tarkista, että napasuojukset on asennettu oikein.
4. Yhdistä laitteenpuoleinen akkupistoke akunpuoleiseen akkupistokkeeseen.
5. Käännä likavesisäiliö eteenpäin ja sulje se.
6. Aseta akkutyyppi (katso luku "Harmaa Intelligent Key").

HUOMIO

Vaurioitumisvaara

Akku voi vaurioitua syväpurkautumisen vuoksi.

Lataa akku ennen laitteen käyttöönottoa.

Akun lataaminen

Huomautus

Laitteessa on purkaussuoja. Jos kapasiteetin sallittu vähimmäismäärä saavutetaan, laitteella voi enää vain ajaa. Näyttöön tulee ilmoitukset "Akkujen lataus" ja "Akkujen lataus".

Kun käytetään muita akkuja (esim. muiden valmistaji- en), Kärcher-huoltopalvelun on säädettävä purkaussuo- ja kyseistä akkua varten.

⚠VAARA

Laturin epäasianmukainen käyttö

Sähköisku

Huomioi laitteen tyyppikilvessä mainittu verkkojännite ja sulake.

Käytä laturia vain kuivissa tiloissa ja riittävällä ilman-vaihdolla.

Akun latauksen aikana syntyy syttyviä kaasuja Räjähdysvaara

Lataa akkuja vain tarkoitukseen sopivassa tilassa. Huoneen on täytettävä akkutyypin mukaiset tilavuutta ja ilmanvaihdon virtausta koskevat vähimmäisvaatimukset (katso "Suositellut akut").

HUOMIO

Varallisten höyryjen kerääntyminen säiliön alle la-tauksen aikana

Räjähdysvaara

Käännä likavesisäiliö ylös ennen vähän huoltoa tarvitsevan akun latausta.

Huomautus

Latausaika on keskimäärin noin 10-12 tuntia.

Suositellut laturit (jotka sopivat kulloinkin käytössä oleviin akkuihin) ovat sähköisesti ohjattuja, ja ne lopettavat latauksen automaattisesti.

Laitetta ei voi käyttää latauksen aikana.

1. Aja laite suoraan laturiin. Vältä ylämäkiä.

Sisäinen laturi

1. Yhdistä virtajohto laitteen IEC-liittimeen. Kuva L

① IEC-liitin latauskaapelille

1. Yhdistä sisäisen laturin verkkopistoke pistorasiaan. Akkusymboli ja akkujen lataustila näkyvät näytössä. Näytön valaistus sammu.

Huomautus

Ladattaessa kaikki puhdistus- ja ajotoiminnot ovat sul-jettuja.
Kun akku on ladattu täyteen, näytössä näkyy "Akku täynnä!".
3. Voit lopettaa lataamisen vetämällä laturin pistokkeen pistorasiasta.
4. Kelaa virtajohto johtokoukkujen ympärille.

Ulkoinen laturi

HUOMIO

Sopimattoman laturin käyttö

Vaurioitumisvaara

Älä yhdistä laturia laitteenpuoleisella akkupistokkeella.

Käytä vain asennetulle akkutyypille sopivaa laturia.

Laturin valmistajan käyttöohje on luettava läpi ja erityisesti turvallisuusohjeita on noudatettava.

Huomautus

Suojakatolla varustettujen laitteiden osalta on ehdotto-masti huomioitava luvun "Suojakatto" tiedot.
1. Tyhjennä likavesisäiliö
2. Aseta turvakytkin asentoon "0".
3. Käännä likavesisäiliö taakse
4. Irrota laitteenpuoleinen akkupistoke.
5. Yhdistä akunpuoleinen akkupistoke laturiin.
6. Yhdistä laturin verkkopistoke pistorasiaan.
7. Suorita lataus laturin käyttöohjeessa olevien ohjeiden mukaisesti.
8. Yhdistä laitteenpuoleinen akkupistoke akunpuoleiseen akkupistokkeeseen.
9. Käännä likavesisäiliö eteen.

Vähän huoltoa vaativat akut (märkäakut)

⚠VAARA

Veden lisääminen, kun akku purkautuneessa tilassa Hapon ulostulon aiheuttama syöpymisvaara, vaatteiden rikkoutuminen

Käytä suojalaseja, suojavaatetusta ja suojakäsineitä, kun käsittelet akkuhappoa.

Noudata säädöksiä.

Huuhtele mahdollisesti iholle tai vaatteille roiskunut happo välittömästi vedellä.

HUOMIO

Lisäalneellisen veden käyttö

Vialliset akut, takuuvaateiden raukeaminen

Käytä akkujen täyttöön vain tislattua vettä tai vettä, josta suola on poistettu (EN 50272-T3).

Älä käytä lisääaineita tai niin sanottuja parannusaineita, sillä tällöin takuu raukeaa.

1. Lisää tislattua vettä tunti ennen latauksen päätty-mistä. Huomioi hapon oikea määrä akun tunnuksen mukaisesti.
   Latauksen päättyessä kaikista kennoista on tultava höyryä.
2. Poista läikkynyt vesi. Tee se Huolto ja kunnossapito -osion "Akkujen puhdistaminen" -kohdassa kuvatulla tavalla.

Ensimmäistä latausta koskevia ohjeita

Huomautus

Ensimmäisen latauksen aikana ohjaus ei vielä tunnista, minkä tyyppinen akku on asennettu. Akunilmaisin toimii vielä epätarkasti.

"V"-merkki akunilmaisimen palkin oikealla puolella osoittaa, että ensimmäistä latausta ei ole vielä suoritet-tu.

1. Lataa akkuja, kunnes näytössä näkyy enimmäisla- taustila.
2. Kun olet ladannut akut ensimmäisen kerran, käytä laitetta, kunnes purkaussuoja kytkee harjan käyttö- laitteen ja imun pois päältä.
3. Lataa sitten akut täyteen ilman vikailmoituksia. Ensimmäisen latauksen jälkeen akunilmaisimen oikealla puolella oleva "V" katoaa.

Huomautus

Jos akkuvalikosta valitaan akkutyppi, yllä kuvatut toimenpiteet on suoritettava uudelleen. Tämä pätee myös, jos jo asetettu akkutyppi valitaan uudelleen.

Akunilmaisin

Akkujen lataustila näkyy ohjauspaneelin näytössä.

- Palkin pituus osoittaa akun varaustilan.

- Viimeisten 30 minuutin aikana jäljellä oleva käyttöaika näytetään minuutteina.

Akun irrotus

△VARO

Akkujen poistaminen ja asentaminen

Koneen epävakaa asento

Varmista akkuja irrottaessasi ja asentaessasi, että kone on tukevasti paikallaan.

Huomautus

Suojakatolla varustettujen laitteiden osalta on ehdotto-masti huomioitava luvun "Suojakatto" tiedot.

1. Aseta turvakytkin asentoon "0".

2. Valuta likavesi pois.

3. Käännä likavesisäiliö taakse.

4. Vedä akkupistoke irti.

5. Irrota johto akun miinusnavasta

6. Irrota loput johdot akuista.

7. Ota akut pois.

8. Hävitä käytetyt akut voimassa olevien määräysten mukaisesti.

Purkaminen pakkauksesta

1. Poista pakkausmateriaali.

2. Poista kiinnityshihna

3. Kuormalavan 4 pohjalautaa on kiinnitetty ruuveilla. Irrota lautojen ruuvaukset.

4. Aseta laudat kuormalavan reunaa vasten siten, että ne ovat laitteen pyörien edessä. Kuva M

①Lauta

②Palkit

1. Kiinnitä laudat ruuveilla.

2. Liu'uta pakkauksessa olevat palkit luiskan alle.

3. Poista pyörien edessä olevat puulistat.

Laitteen työntäminen pois kuormalavalta

1. Vedä etupyörän jarruvipua kaikissa laitemalleissa lukuun ottamatta mallia "low wheel pressure" ja aseta kolikko vivun ja jarrun väliin. Kuva N

①Etujarruvipu (kaikki laitemallit paitsi B 150 low wheel pressure)

②Takajarruvipu (vain laitemallit Adv ja B 150 low wheel pressure)

1. Toista toimenpide taka-akselilla laitemalleissa "Adv" ja "low wheel pressure".

2. Työnnä laite hitaasti pois luiskalta.

⚠VAARA

Onnettomuusvaara

Kun jarrut kytketään pois päältä, laitteen jarrut eivät toi- mi.

Poista kolikot heti, kun laile on työnnetty pois kuormala-valta.

1. Poista kolikot vivun ja kotelon välistä.

Ajaminen kuormalavalta pois

Akut on asennettava ja ladattava, jotta laite voidaan ajaa pois kuormalavalta.

1. Aseta Intelligent Key -älyavain ohjauspaneeliin.

2. Aseta turvakytkin asentoon "1".

3. Aseta ohjelmakytkin kuljetusajoon.

4. Aseta ajosuuntakytkin asentoon "eteenpäin".

5. Paina ajopoljinta.

6. Aja laite hitaasti pois kuormalavalta.

7. Aseta turvakytkin asentoon "0".

Puhdistuspään asentaminen

Puhdistuspään asennus on kuvattu luvussa "Huolto-työt".

Huomautus

Joissakin malleissa puhdistuspää on jo asennettuna.

Harjojen asentaminen

1. Harjojen asentaminen on kuvattu luvussa "Huolto-työt".

Imupalkin asennus

1. Käännä kiinnitysvivut ylös. Kuva O

①Imuletku

②mupalkin ripustus

③Imupalkki

④Kiristysvipu

1. Aseta imupalkki imupalkin ripustukseen.

2. Käännä molemmat kiinnitysvivut alas.

Käyttö

⚠VAARA

Putoavat esineet

Loukkaantumisvaara

Laitetta ei saa käyttää ilman putoavilta esineiltä suojaavaa suojakattoa sellaisilla alueilla, joissa putoavia esi-neitä voi mahdollisesti osua käyttöhenkilöstöön.

HUOMIO

Vaaratilanne käytössä

Loukkaantumisvaara

Aseta turvakytkin vaaratilanteessa asentoon "0".

Kuljettajan istuimen säätö

1. Käytä istuimen säätövipua ja siirrä istuin haluttuun kohtaan.

2. Vapauta istuimen säätövipu ja kiinnitä istuin.

Laitteen kytkeminen päälle

1. Asetu kuljettajan istuimelle.

2. Aseta Intelligent Key -älyavain paikalleen.

3. Aseta turvakytkin asentoon "1"

4. Käännä ohjelmakytkin halutun toiminnon kohdalle.

5. Jos jokin alla olevista ilmoituksista ilmestyy näyttöön, ota jalka pois ajopolkimelta, aseta turvakytkin asentoon "0" ja suorita tarvittavat huoltotyöt.

Näyttö Toimenpide

Huolto Imupalkki Puhdista imupalkki.
Huolto Harjapää Tarikista harjojen kuluneisuus ja puhdista ne.
Huolto Imuhuuli Tarikista imuhuulien kuluneisuus ja säätö.
Huolto Turbiinisihti Puhdista turbiinisivilä.
Huolto Likavesi-suodatin	Puhdista puhtaan veden suodatin.

1. Paina tietopainiketta.

2. Nollaa laskuri vastaavaa huoltoa varten (katso "Harmaa Intelligent Key / Huoltolaskurin nollaaminen").

Huomautus

Jos laskuria ei nollata, huoltoilmoitus tulee uudelleen näkyviin aina, kun laite kytketään päälle.

Kytke valo päälle

Päivääajovalo

Päivääjovalo on käytössä, kun laite on kytketty päälle.

Työvalo (lisävaruste)

1. Aseta ohjelmakytkin kuljetusajoon.

2. Paina tietopainiketta

3. Kierrä tietopainiketta, kunnes näyttöön tulee "kytkin-valikko".

4. Paina tietopainiketta.

5. Paina tietopainiketta, kunnes "Työvalo" on merkitty.

6. Paina tietopainiketta.

Seisontajarrun tarkistaminen

⚠VAARA

Viallinen seisontajarru

Onnettomuusvaara

Tarkista ennen jokaista käyttöä seisontajarrun toiminta tasaisella pinnalla.

1. Kytke laite päälle

2. Aseta ajosuuntakytkin asentoon "eteenpäin".

3. Aseta ohjelmakytkin kuljetusajoon.

4. Paina ajopoljinta kevyesti.

Jarrun lukituksen on avauduttava kuuluvasti. Laitteen on lähdettävä kevyesti liikkeelle tasaisella pinnalla.

1. Vapauta ajopoljin.

Jarrun on lukkiuduttava kuuluvasti.

Jos näin ei ole, poista laite käytöstä ja soita huoltopalveluun.

Ajaminen

⚠VAARA

Jarrut eivät toimi

Onnettomuusvaara

Tarkista seisontajarrun toiminta aina ennen laitteen käyttöä. Älä koskaan käytä laitetta, jos seisontajarru ei toimi.

⚠VAARA

Jarrut eivät toimi käytön aikana

Jos laitteessa ei enää ole jarrutustehoa käytön aikana, suorita seuraavat toimenpiteet:

Jos vapauttaessasi ajopolkimen laite ei pysähdy luiskalla, jonka kaltevuus on yli 2 %, saat asettaa turvakytkimen asentoon "0" turvallisuussyistä vain, jos olet tarkistanut ennen laitteen käyttöönottoa, että seisontajarrun mekaaninen toiminta on asianmukainen.

Kun laite on pysähtynyt, kytke laite pois käytöstä ja ota yhteyttä huoltopalveluun.

Noudata jarrujen huolto-ohjeita.

⚠VAARA

Varomaton ajo

Kaatumisvaara

Aja ajosuunnassa ja ajosuunnan poikki vain sellaisilla pinnoilla, joiden kaltevuus on enintään 10% (Adv 15%). Älä käännä laitetta ylä- tai alamäissä.

Aja hitaasti kulmissa ja märällä pinnalla.

Aja laitteella ainoastaan kiinteällä pohjalla.

Kohonnut kaatumisvaara laitteissa, joissa on suojakatto

Jos suojakatto törmää esteisiin, laitteen kaatumisvaara on suuri.

Aja varovaisemmin, kun käytät laitetta, jossa on suojakatto.

Huomioi käyttöpaikan enimmäisläpiajokorkeus. Laitteen korkeustiedot löytyvät luvusta "Tekniset tiedot".

△VAROITUS

Loukkaantumisvaara

Liiku varovasti, jotta pääsi ei osu suojakattoon noustessasi laitteen päälle.

Huomautus

Ajosuuntaa voi muuttaa ajon aikana. Tämä tarkoittaa, että erittäin kiillottomat kohdat voidaan kiillottaa ajamalla edestakaisin useita kertoja.

1. Asetu istumaan mukavasti

2. Aseta Intelligent Key -älyavain paikalleen.

3. Aseta turvakytkin asentoon "1".

4. Aseta ohjelmakytkin kuljetusajoon

5. Aseta ajosuunta ohjauspaneelin ajosuuntakytkimellä.

6. Määritä ajonopeus painamalla ajopoljinta.

7. Vapauta ajopoljin

Laite pysähtyy.

Käyttömoottori sammuu ylikuormituksen sattuessa

Näytölle tulee häiriöilmoitus. Jos hallintalaite ylikuumenee, kyseinen aggregaatti kytkeytyy pois päältä.

1. Anna laitteen jäähtyä vähintään 15 minuuttia.

2. Aseta ohjelmakytkin asentoon "OFF", odota hetki ja aseta haluamasi ohjelma.

Puhtaan veden lisääminen

Puhtaan veden lisääminen täyttöjärjestelmän kautta

1. Kytke vesiletku täyttöjärjestelmän liitäntäistukkaan (veden maksimilämpötila 50 °C).

2. Avaa veden tulo.

3. Valvo laitetta. Täyttöautomatiikka katkaisee veden tulon, kun puhdasvesisäiliö on täynnä.

4. Sulje veden tulo.

5. Poista vesiletku.

Puhtaan veden lisääminen

1. Avaa puhdasvesisäiliön korkki.

2. Täytä puhdasta vettä (enintään 50 °C) niin, että ve- denpinta jää 15 mm säiliön yläreunan alapuolelle.

Huomautus

Jos puhdistusainesäiliöön lisätään ensin puhdistusainetta ja sen jälkeen vettä, se voi aiheuttaa liiallista vaahtoamista.

Täytä puhdasvesisäiliö ennen ensimmäistä käyttöker- taa kokonaan vesiputkiston ilmaamiseksi.

1. Sulje puhdasvesisäiliön korkki.

Puhdistusaineen täyttäminen

Puhdistusaineita koskevia ohjeita

△VAROITUS

Soveltumattomat puhdistusaineet

Terveysvaara, laitevaurio

Käytä vain suositelluja puhdistusaineïta. Käyttäjä on vastuussa muiden puhdistusaineiden aiheuttamasta kohonneesta riskistä, joka kohdistuu käyttöturvallisuuteen ja onnettomuusvaaraan.

Käytä vain sellaisia puhdistusaineita, jotka eivät sisällä liuotinaineita tai suola- ja fluorivetyhappoa.

Noudata puhdistusaineissa olevia turvaohjeita.

Huomautus

Älä käytä voimakkaasti vaahtoavia puhdistusaineita.

Suositellut puhdistusaineet

Käyttö Puhdistusaineet
Kaikkien vettä kestävien lattioiden ylläpitopuhdistus	RM 746RM 756RM 780
Kiiltävien pintojen (esim. graniitin) ylläpitopuhdistus	RM 755 es
Teollisuuslattioiden ylläpitopuhdistus, välipuhdistus ja peruspuhdistus	RM 69 teollisuus-puhdistusaine
Kivilaattojen ylläpitopuhdistus ja pe-ruspuhdistus	RM 753
Saniteettitilojen laattojen ylläpito-puhdistus	RM 751
Kaikkien alkaleja kestävien lattioiden (esim. PVC) kalvonpoisto	RM 752
Linoleumilattioiden kalvonpoisto RM	754

Puhdistusaineen lisääminen annostelulaitteella

Vain mallissa DOSE:

annostelulaite lisää puhtaaseen veteen puhdistusainetta matkalla puhdistuspäähän.

1. Täytä puhdistusainetta puhdistusainekanisteriin.

Huomautus

Annostelulaitteella voi lisätä enintään 3% puhdistusainetta. Jos annos on suurempi, puhdistusaine on lisättävä puhdasvesisäiliöön.

HUOMIO

Tukkeutumisvaara

Kun lisääät puhdistusainetta puhdasvesisäiliöön, puhdistusaine voi kuivua ja häiritä annostelulaitteen toimintaa. Kun olet lisännyt puhdistusaineen puhdasvesisäiliöön, huuhtele laite puhtaalla vedellä: Valitse puhdistusohjelma vedellä, aseta veden määrä suurimpaan arvoon ja aseta puhdistusaineen annokseksi 0.

Huomautus

Laitteen näytössä on puhtaan veden tason osoitin. Puhdistusaineen annostelu pysähtyy, kun puhdasvesisäiliö on tyhjä. Puhdistuspää jatkaa toimintaansa ilman nestettä.

Puhdistusaineen lisääminen puhdasvesisäiliöön

1. Lisää puhdistusaineet puhdasvesisäiliöön.

Ohje: Puhdasvesisäiliön täyttöaukon korkkia voi käyttää puhdistusaineen mittaamiseen. Sen sisä-puolella on asteikko.

Parametrien asettaminen (keltainen Intelligent Key)

Eri puhdistusohjelmien parametrit on esiasetettu laittee-seen.

Yksittäisiä parametreja voidaan muuttaa keltaisen Intelligent Key -älyavaimen valtuutuksen mukaisesti.

Parametrin muutos on voimassa vain siihen asti, että ohjelmakytkimellä valitaan toinen puhdistusohjelma. Jos parametreja muutetaan pysyvästi, asetuksessa on käytettävä harmaata Intelligent Key -älyavainta. Asetus on kuvattu osiossa "Harmaa Intelligent Key".

Huomautus

Lähes kaikki parametrien asetuksen näyttötekstit ovat yksiselitteisiä. Ainoa poikkeus on FACT-parametri:

- Fine Clean: Matala harjan pyörimispeus harmaan kalvon poistamiseen kivipinnoilta.

- Whisper Clean: Keskimääräinen harjan pyörimisnopeus ylläpitopuhdistukseen ja melutason vähentäminen.

- Power Clean: Suuri harjan pyörimisnopeus kiillottamiseen, kristalloimiseen ja lakaisuun.

1. Aseta ohjelmakytkin haluttuun puhdistusohjelmaan.

2. Kierrä tietopainiketta, kunnes näytössä on haluttu parametri.

3. Paina tietopainiketta. Asetettu arvo vilkkuu

4. Aseta haluttu arvo kiertämällä tietopainiketta.

5. Vahvista muutettu asetus painamalla tietopainiketta tai odota, kunnes aselettu arvo hyväksytään auto-maattisesti 10 sekunnin kuluttua.

Imupalkin säätö

Imupalkkia täytyy säätää vain erityistapauksissa. Tehdasasetus sopii useimpiin käyttötarkoituksiin.

Kallistuksen säätö

Kallistus on säädettävä siten, että imupalkin imuhuulet painautuvat lattiaan tasaisesti koko pituudelta.

1. Sijoita laite pinnalle, joka ei ole kalteva.
2. Käännä ohjelmakytkin asentoon "Imu".
3. Aja laitetta hieman eteenpäin.
4. Lue vesivaaka.

Kuva P

① Ruuvi
②Mutteri
③ Vesivaaka

1. Avaa mutterit.
2. Säädä ruuvi siten, että vesivaa'an ilmaisin on kahden viivan välissä.
3. Kiristä mutteri.
4. Voit tarkistaa laitteen uuden asetuksen ajamalla laitteella vielä pienen matkan eteenpäin. Toista asetusprosessi tarvittaessa.
5. Käännä ohjelmakytkin asentoon "OFF".

Korkeuden säätö

Korkeudensäätö vaikuttaa imuhuulien taipumiseen niiden koskettaessa lattiaa.

Huomautus

Perusasetus: 3 aluslevyä yläpuolella, 3 aluslevyä imu-palkin alapuolella.
Epätasainen pinta: 5 aluslevyä yläpuolella, 1 aluslevy imupalkin alapuolella.
Erittäin sileä lattia: 1 aluslevy yläpuolella, 5 aluslevyä imupalkin alapuolella.
1. Kierrä mutteri irti.

Kuva Q

①Mutteri
② Aluslaatta
③ Välikerulla ja pidike

1. Aseta haluttu määrä aluslevyjä imupalkin ja välike-rullan väliin.
2. Kiinnitä loput aluslaatat välikerullan yläpuolelle.
3. Kierrä mutteri paikalleen ja kiristä se.
4. Toista toimenpiteet toisessa välikerullassa.

Huomautus

Säädä molemmat välikerullat samalle korkeudelle.

Kuivauslastan säätäminen

Kuivauslastaa täytyy säätää vain D-puhdistuspäässä. 1. Säädä kuivauslastaa kiertämällä säätönuppia siten, että kuivauslasta koskettaa maata.

1. Käännä säätönuppia vielä 1 kierros alaspäin.

Ruiskutussuutin

Ruiskutussuuttimella varustettu letku on kiinnitetty laitteen takaosaan. Sitä käytetään lian huuhteluun ja likavesisäiliön manuaaliseen puhdistamiseen.

Kuva R

①Ruiskutussuutin

1. Sulje ruiskutussuutin kiertämällä sitä.
2. Aseta ohjelmakytkin kuljetusajoon.
3. Paina tietopainiketta.
4. Kierrä tietopainiketta, kunnes näyttöön tulee "Tank-kihuuhtelu".
5. Paina tietopainiketta.
6. Kierrä tietopainiketta, kunnes näyttöön tulee "ON".
7. Paina tietopainiketta.

Vesipumppu toimittaa puhdasta vettä ruiskutussuut- timen läpi.

1. Suuntaa ruiskutussuutin kohteeseen ja avaa se kiertämällä sitä.

Puhdistus

1. Asetu istumaan istuimelle.
2. Aseta Intelligent Key -älyavain paikalleen.
3. Aseta turvakytkin asentoon "1".
4. Aseta ajosuuntakytkin eteenpäinajolle.
5. Aseta ohjelmakytkin haluttuun puhdistusohjelmaan.
6. Määritä nopeus ajopolkimella.
7. Määritä ajosuunta ohjauspyörällä.
8. Aja puhdistettavalle alueelle.

Sivuhankaustaso (lisävaruste)

Sivuhankaustaso helpottaa työskentelyä lähellä reunaa.

Huomautus

Sivuhankaustaso ei ole aktiivinen kiillotus- ja imurointiohjelmissa.

1. Käytä sivuhankaustason kytkintä. Sivuhankaustaso aktivoituu.
2. Jos haluat lopettaa sivuhankaustason käytön, aseta sivuhankaustason kytkin asentoon "0".

Käytön lopettaminen

Puhdistuksen lopettaminen

1. Aseta ohjelmakytkin ajoasentoon.
2. Jatka ajamista vielä lyhyen matkaa. Vesijäämät imuroidaan.
3. Käännä ohjelmakytkin asentoon "OFF".
4. Poista Intelligent Key.
5. Lataa akku tarvittaessa

Likaveden tyhjentäminen

△VAROITUS

Jäte epääasianmukainen hävittäminen

Ympäristön saastuminen

Noudata paikallisia jäteveden käsittelyä koskevia mää- räyksiä.

Huomautus

Kun likavesisäiliö on täynnä, imuturbiini kytkeytyy pois päältä ja näytössä näkyy """.

1. Ota likaveden tyhjennysletku pidikkeestä ja avaa tyhjennysletkun korkki. Kuva S

①Likaveden tyhjennysletku

1. Purista letkun pää kiinni ja laske se hävityslaitteen päälle.
2. Säätele likavesisuihkun voimakkuutta puristamalla letkun päätä.
3. Huuhtele likavesisäiliö puhtaalla vedellä.
4. Sulje tyhjennysletkun korkki.
5. Paina likavesiletku laitteen pidikkeeseen.

Likavesisäiliön huuhtelujärjestelmä (lisävaruste)

1. Ota likaveden tyhjennysletku pidikkeestä ja avaa tyhjennysletkun korkki.

2. Sulje likavesisäiliön kansi.

3. Liitä vesiletku likavesisäiliön huuhtelujärjestelmän vesilitäntään.

4. Avaa vedentulo ja huuhtele likavesisäiliötä noin 30 sekuntia.
5. Toista huuhtelu tarvittaessa 2–3 kertaa.
6. Sulje veden tulo.
7. Irrota vesiletku laitteesta.
8. Sulje likaveden tyhjennysletku ja paina se pidikkee-seen.

Karkean lian säiliön tyhjentäminen

Karkean lian säiliö on saatavana vain R-puhdistuspäihin.

1. Nosta karkean lian säiliötä ja vedä se ulos.
2. Tyhjennä karkean lian säiliö.
3. Aseta karkean lian säiliö takaisin paikalleen.

Puhtaan veden tyhjentäminen

1. Avaa puhdasvesisäiliön korkki.
2. Valuta vesi pois säiliöstä.
3. Puhdista suodatin.
4. Aseta puhdasvesisäiliön korkki paikalleen.

Laitteen pysäyttäminen

1. Käännä ohjelmakytkin asentoon "OFF".
2. Poista Intelligent Key.
3. Varmista, ettei laite pääse liikkumaan.
4. Lataa akku tarvittaessa

Harmaa Intelligent Key

Harmaa Intelligent Key -älyavain antaa valvontahenki- löstölle laajennetut valtuudet ja säätömahdollisuudet.
1. Aseta Intelligent Key -älyavain paikalleen.
2. Valitse haluamasi toiminto kääntämällä tietopainiketta.

Kuljetusajo

1. Aseta ohjelmakytkin kuljetusajoon.
2. Paina tietopainiketta.
   Seuraavat säädöt voidaan suorittaa Kuljetusajo-valikossa:
   • Huoltolaskurin nollaaminen
3. Avaintenhallinta
   • Harjamuodon valinta
   • Jälkikäyntiajat
   • Akkutyypin asettaminen
4. Perusasetus
5. Kielen valinta
6. Kytkinvalikko
7. Tehdasasetukset

Huoltolaskurin nollaaminen

Jos näytössä näkyvä huoltotyö on suoritettu, vastaava huoltolaskuri on nollattava.

1. Kierrä tietopainiketta, kunnes näyttöön tulee "Servicelaskuri".
2. Paina tietopainiketta.

Laskurin lukemat näytetään.

1. Kierrä tietopainiketta, kunnes poistettava laskuri näkyy korostettuna.
2. Paina tietopainiketta.
3. Valitse "Yes" kiertämällä tietopainiketta.
4. Paina tietopainiketta.

Laskuri tyhjennetään.

Huomautus

Vain huoltopalvelu voi nollata huoltolaskurin.

Huoltolaskuri näyttää ajan seuraavaan huoltopalvelun suorittamaan huoltoon.

Avaintenhallinta

Valikkokohdassa "Avainvalikko" määritetään jokaiselle käytetylle keltaiselle Intelligent Key -älyavaimelle valtuudet ja asetetaan näyttöilmoituksen kieli kyseiselle Intelligent Key -älyavaimelle.

1. Aseta harmaa Intelligent Key paikalleen.
2. Kierrä tietopainiketta, kunnes valikkokohta "Avainvalikko" tulee näyttöön.
3. Paina tietopainiketta.
4. Poista harmaa Intelligent Key ja aseta muokattava keltainen Intelligent Key paikalleen.

5. Valitse muutettava valikkokohta kiertämällä tietopainiketta.

6. Paina tietopainiketta.

7. Valitse valikkokohdan asetus kiertämällä tietopainiketta.

8. Vahvista asetus painamalla valikkokohtaa.
9. Valitse seuraava muutettava valikkokohta kiertämälä tietopainiketta.
10. Kun kaikki asetukset on tehty, hae valikko "Tallen-nus?" näyttöön kiertämällä tietopainiketta.
11. Paina tietopainiketta

Valtuutukset on tallennettu.

Näyttöön tulee ilmoitus "Avainvalikko jatketaanko?".

• Yes: Ohjelmoi seuraava Intelligent Key
• No: Poistu avainvalikosta
12. Paina tietopainiketta

Harjamuodon valinta

Tätä toimintoa tarvitaan puhdistuspään vaihdossa.

1. Kierrä tietopainiketta, kunnes valikkokohta "Harjapää" näkyy näytössä.

2. Paina tietopainiketta.

3. Kierrä tietopainiketta, kunnes haluttu harjamuoto on merkittynä.

4. Paina tietopainiketta.

5. Siirrä nostolaitetta puhdistuspään vaihtamista var- ten kiertämällä tietopainiketta:

- "up": Nosto

- "down": Lasku

- "OFF": Pysäytys

1. Kierrä tietopainiketta, kunnes valikkokohta "OFF" tu-lee näyttöön.

2. Paina tietopainiketta. Valikosta poistutaan. Ohjaus suorittaa uudelleenkäynnistyksen.

Jälkikäyntiajat

1. Kierrä tietopainiketta, kunnes valikkokohta "Valikon lopetus?" näkyy näytössä.

2. Paina tietopainiketta.

3. Kierrä tietopainiketta, kunnes haluttu toiminto on merkittynä.

4. Paina tietopainiketta.

5. Kierrä tietopainiketta, kunnes näytössä on haluttu jälkikäyntiaika.

6. Paina tietopainiketta.

Akkutyypin asettaminen

1. Kierrä tietopainiketta, kunnes valikkokohta "Akkuvalikko" näkyy näytössä.

2. Paina tietopainiketta.

3. Kierrä tietopainiketta, kunnes haluttu akkutyyppi on merkittynä.

4. Paina tietopainiketta.

Perusasetus

Käytön aikana suoritetut yksittäisten puhdistusohjelmien parametrien muutokset palautetaan perusasetuksiin, kun laite kylketään pois päältä.

1. Kierrä tietopainiketta, kunnes valikkokohta "Perusasetus" näkyy näytössä.

2. Paina tietopainiketta.

3. Kierrä tietopainiketta, kunnes haluttu puhdistusoh-jelma on merkittynä.

4. Paina tietopainiketta.

5. Kierrä tietopainiketta, kunnes haluttu parametri on merkittynä.

6. Paina tietopainiketta.

Asetettu arvo vilkkuu.

1. Aseta haluttu arvo kiertämällä tietopainiketta

2. Paina tietopainiketta.

Kielen valinta

1. Kierrä tietopainiketta, kunnes valikkokohta "Kieli" näkyy näytössä.

2. Paina tietopainiketta.

3. Kierrä tietopainiketta, kunnes merkittynä on haluttu kieli.

4. Paina tietopainiketta.

Kytkinvalikko

Tässä valikossa sallitaan tai estetään työvalon käyttö.

1. Kierrä tietopainiketta, kunnes näyttöön tulee "kytkin-valikko".

2. Paina tietopainiketta.

3. Kierrä tietopainiketta, kunnes "Työvalo" on merkitty.

4. Paina tietopainiketta.

Tehdasasetukset

Kaikkien puhdistusparametrien tehdasasetukset palautetaan.

1. Kierrä tietopainiketta, kunnes valikkokohta "Tehdasasetus" tulee näyttöön.

2. Paina tietopainiketta.

3. Kierrä tietopainiketta, kunnes "Yes" näkyy korostet-tuna.

4. Paina tietopainiketta.

Puhdistusohjelmien parametrien asettaminen

Kaikki puhdistusohjelmien parametrit pysyvät muuttu-mattomina, kunnes jokin toinen asetus valitaan.

1. Aseta ohjelmakytkin haluttuun puhdistusohjelmaan.

2. Paina tietopainiketta.

Ensimmäinen säädettävä parametri näytetään.

1. Paina tietopainiketta

Asetettu arvo vilkkuu.

1. Aseta haluttu arvo kiertämällä tietopainiketta

2. Vahvista muutettu asetus painamalla tietopainiketta tai odota, kunnes asetettu arvo hyväksytään auto-maattisesti 10 sekunnin kuluttua.

3. Valitse seuraava parametri kiertämällä tietopainiketta.

4. Kun kaikki halutut parametrit on muutettu, kierrä tie-topainiketta, kunnes näyttöön tulee valikkokohta "Valikon lopetus?".

5. Paina tietopainiketta. Valikosta poistutaan

Kuljetus

⚠VAARA

Kaltevilla pinnoilla ajaminen

Loukkaantumisvaara

Käytä lailetta kuormattaessa ja purettaessa vain sellaisilla pinnoilla, joiden kaltevuus on sallituissa enimmäisrajoissa (katso luku "Tekniset tiedot").

Aja hitaasti.

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino

1. Kun D-puhdistuspää on asennettu, poista levyharjat harjapäästä.

2. Ajoneuvossa kuljetettaessa varmista laite sovellettavien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi.

Kuva T

①Kiristysvyö

Varastointi

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi varastoitaessa laitteen paino.

HUOMIO

Jäätyminen

Laite rikkoutuu, jos vesi jäätyy

Tyhjennä vesi täysin pois laitteesta.

Säilytä laitetta jäätymiseltä suojatussa tilassa.

Kun valitset pysäköintipaikkaa, ota huomioon laitteen

sallittu kokonaispaino, jotta seisomavakaus on taattu.

- Laitetta saa säilyttää vain sisätiloissa.

- Lataa akut täyteen ennen pitkää varastointia

- Lataa akut täyteen vähintään kerran kuukaudessa

säilytyksen aikana.

Hoito ja huolto

⚠VAARA

Laitteen käynnistyminen tahattomasti

Loukkaantumisvaara, sähköisku

Käännä ohjelmakytkin asentoon "OFF".

Irrota Intelligent Key aina ennen kuin hoidat tai huollat laitetta.

Irrota laturin verkkopistoke.

Irrota akun liitin.

△VARO

Loukkaantumisvaara

Imuturbiini jatkaa toimintaansa laitteen sammuttamisen jälkeen.

Suorita töitä laitteella vasta, kun imuturbiini ei enää ole käynnissä.

- Tyhjennä likavesi ja puhdas vesi ja hävitä ne.

Huoltovälit

Jokaisen käytön jälkeen

HUOMIO

Epäasianmukainen puhdistaminen

Vaurioitumisvaara.

Älä ruiskuta laitetta vedellä.

Älä käytä voimakkaita puhdistusaineita.

Katso yksittäisten huoltotöiden yksityiskohtaiset kuvaukset luvusta "Huoltotyöt".

- Huuhtele likavesisäiliö.

● Puhdista karkean lian seula.

- Puhdista turbiinisivilä.

- Vain R-puhdistuspää: Poista karkean lian säiliö ja tyhjennä se.

- Puhdista laite ulkopuolelta kostealla, miedolla pesuliuoksella kostutetulla liinalla.

- Puhdista imuhuulet, tarkasta kuluneisuus ja vaihda tarvittaessa.

- Puhdista kuivauslasta, tarkasta kuluneisuus ja vaihda tarvittaessa.

- Puhdista harjat, tarkasta kuluneisuus ja vaihda tarvittaessa.

- Lataa akku.

- Jos lataustila on alle 50 %, lataa akku kokonaan ja keskeytyksettä.

- Jos lataustila on yli 50 %, lataa akkua vain, jos seuraavalla käyttökerralla tarvitaan täyttä toiminta-aikaa.

Viikoittain

- Lataa akku usein toistuvassa käytössä vähintään kerran viikossa kokonaan ja keskeytyksettä.

Kuukausittain

- Jos laite poistetaan käytöstä tilapäisesti (varastointi): Suorita akun tasauslataus.

- Tarkasta akkujen navat hapettumisen varalta, harjaa tarvittaessa hapettumat pois. Tarkasta liitoskaapelien kiinnitys.

- Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta tiiviys. Vaihda tarvittaessa.

- Jos käytössä on huollettava akku, tarkasta kennojen happopitoisuus.

- Vain R-puhdistuspää: Puhdista harjatunneli.

- Vain R-puhdistuspää: Vedä puhdistuspään vedenjakolista irti ja puhdista vesikanava.

Kuva U

- Jos laitteen seisonta-aika on pitkä, jätä laite paikalleen vain täysin ladatuilla akuilla varustettuna. Lataa akut täyteen vähintään kerran kuussa.

Vuosittain

- Anna huoltopalvelun suorittaa määräystenmukainen tarkastus.

Turvatarkastus/huoltosopimus

Voit sopia jälleenmyyjän kanssa säännöllisestä turvatarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjeita.

Huoltotyöt

Turbiinisivilän puhdistaminen

1. Avaa likavesisäiliön korkki.

2. Paina lukitushaat yhteen.

Kuva V

① Lukitushaat

②Uimuri

③ Turbiinisiiivilä

1. Vedä uimuri pois.

2. Käännä turbiinisiiivilää vastapäivään.

3. Irrota turbiinisiiivilä

4. Puhdista turbiinisivilä juoksevan veden alla.

5. Kiinnitä turbiinisiiivilä takaisin paikalleen.

6. Aseta uimuri paikalleen.

Imusuulakkeen kumien kääntäminen tai vaihto

Jos imuhuulet ovat kuluneet, ne täytyy kääntää tai vaihtaa.

Imusuulakkeita voidaan kääntää 3 kertaa, kunnes kaikki 4 reunaa ovat kuluneet.

1. Irrota imupalkki

2. Kierrä tähtikahvat irti.

Kuva W

①Tähtinuppi

②Kiinnityshihna

③mupalkin sisäosa

④ Lukitus

1. Vedä imupalkin sisäosa ulos.

2. Avaa lukitus

3. Poista kiinnityshihna.

4. Irrota imusuulakkeen kumit sisäosasta.

Kuva X

① Kuivauslasta

②Tukihuuli

③mupalkin sisäosa

④ Kiinnityshihna

1. Paina käännyt tai uudet imuhuulet imupalkin sisäosan nuppeihin.

2. Kiinnitä kiinnityshihna.

3. Työnnä imupalkin sisäosa yläosaan.

4. Kierrä tähtikahvat paikoilleen ja kiristä ne.

Karkean lian seulan puhdistaminen

1. Avaa likavesisäiliön korkki.

Kuva Y

①Karkean lian seula

② Nukkasihti

1. Vedä karkean lian seula yläkautta pois.

2. Huuhtele karkean lian seula juoksevan veden alla.

3. Aseta karkean lian seula likavesisäiliöön.

D-puhdistuspään asentaminen

1. Nosta puhdistuspään pidike (katso luku "Harmaa Intelligent Key / ... / Harjamuodon valinta").

2. Työnnä puhdistuspää laitteen alle siten, että letku osoittaa taaksepäin.

3. Liu'uta puhdistuspää vain puoliväliin laitteen alle.

4. Paina salpaa vasemmalle ja poista puhdistuspään kansi.

Kuva Z

① Salpa

②Kansi

1. Liitä puhdistuspään virtakaapeli laitteen kaapeliin (samat värit on kohdistettava toisiinsa). Kuva AA

① Laitteen kaapeli

②Virtakaapeli

1. Aseta kansi paikalleen ja anna sen lukittua kiinni.

2. Työnnä puhdistuspää laitteen keskiosan alle

3. Liitä puhdistuspään letkuliitin laitteen letkuun. Kuva AB

①Letkuliitin

②Letku

1. Työnnä puhdistuspään keskellä oleva pitolevy vivun haarukkaan. Kuva AC

① Kiinnitystappi

②Vipu

③ Pitolevy

1. Kohdista puhdistuspään pidike siten, että vivun ja puhdistuspään reiät vastaavat toisiaan.

2. Työnnä kiinnitystappi reikien läpi ja käännä lukituslevy alas.

3. Työnnä lieriösokka vetotangon reikään. Kuva AD

① Vetotanko

② Lieriösokka

③ Ohjausura

1. Työnnä vetotanko puhdistuspään ohjausurassa kokonaan alas.

2. Aseta lukituslevy ohjausuraan ja napsauta paikalleen.

3. Toista toimenpiteet vastakkaisen puolen vetotangolla.

4. Aseta harmaa Intelligent Key -älyavain paikalleen.

5. Aseta harjatyypiksi "Disk".

D-puhdistuspään irrottaminen

1. Paina lukituslevyä sisään ja käännä vetotankoa ylöspäin. Kuva AJ

①Lukituslevy

②Vetotanko

1. Irrottaminen tapahtuu päinvastaisessa järjestykses- sä kuin asennus.

R-puhdistuspään asentaminen

1. Poista molemmat kannet. Kuva AE

①Kansi

② Ruuvi, kansi

③ Suojus

④ Ruuvi, pidike

⑤Pidike

1. Irrota pidikkeiden ruuvit.

2. Irrota molemmat pidikkeet.

3. Irrota kannen ruuvi

4. Kiinnitä molemmat vetotangot silmukkapultteihin. Kuva AF

①Vetotanko

②Pyälletty mutteri

③Mutteri

④ Silmukkapultti

1. Työnnä puhdistuspää laitteen keskiosan alle.

2. Kiinnitä molemmat vetotangot pidikkeisiin (kiristys-momentti: 25 Nm). Kuva AG

①Ruuvi M8x20

② Aluslevy

③Pidike

④ Vetotanko

1. Työnnä puhdistuspään keskellä oleva pitolevy vivun haarukkaan. Kuva AH

①Vipu

②Aluslevy

③Jousisokka

④Pultti

⑤ Pitolevy

1. Kohdista puhdistuspään pidike siten, että vivun ja puhdistuspään reiät vastaavat toisiaan.

2. Työnnä pultti haarukan ja pitolevyn läpi.

3. Pujota aluslaatta pulttiin.

4. Kiinnitä pultti jousisokalla.

5. Liitä puhdistuspään letkuliitin laitteen letkuun. Kuva AB

①Letkuliitin

②Letku

1. Avaa kansi. Kuva Al

①Kansi

1. Liitä puhdistuspään virtakaapeli laitteen kaapeliin (samat värit on kohdistettava toisiinsa).

2. Asenna kansi ja kiinnitä se ruuvilla.

3. Aseta vesivaaka puhdistuspään viereen ajosuunnan suuntaisesti.

4. Suuntaa puhdistuspää vaakasuoraan säätämällä silmukkaruuvin pyällettyä ruuvia ja mutteria.

5. Toista säätö laitteen toisella puolella

6. Aseta harmaa Intelligent Key -älyavain paikalleen.

7. Aseta harjatyypiksi "Brush".

Harjatelojen vaihtaminen

Huomautus

Vaihda harjatelat, kun harjasten pituus on 10 mm.

1. Nosta puhdistuspää.

2. Vedä harjanvaihtokahva ulos.

Kuva AL

①Harjanvaihtokahva

②Laakerin suojus ja kuivauslasta

③ Harjatela

1. Poista laakerin suojus yhdessä kuivauslastan kanssa.

2. Vedä harjatela ulos.

3. Aseta uusi harjatela paikalleen ja keskitä se naukkariin.

Kuva AM

①Tarrain

②Kiinnityskara

1. Asenna laakerin suojus ja kuivauslasta paikoilleen.

Huomautus

Varmista, että harjatela on kiinni kiinnityskarassa eikä sen alla.

1. Käännä harjanvaihtokahva ylös ja napsauta se pai-kalleen.

2. Toista toimenpide vastakkaisella puolella.

Levyharjojen vaihtaminen

1. Nosta puhdistuspää.

2. Paina harjanvaihdon poljin alas vastuksen ohi. Kuva AK

①Harjanvaihdon poljin

1. Vedä ensimmäinen levyharja sivusuunnassa puhdistuspään alta pois.

2. Pidä uutta laikkaharjaa puhdistuspään alla, paina sitä ylöspäin ja lukitse paikoilleen.

3. Toista toimenpiteet 2. levyharjan osalta.

Sivuhankausharjan (lisävaruste) vaihtaminen

1. Paina harjanvaihtovipu alas. Kuva AN

① Sivuhankausharja

② Harjanvaihtovipu

Harja putoaa pidikkeestä.

1. Pidä uutta harjaa sivuhankaustason alla, paina sitä ylöspäin ja napsauta paikalleen

Sivuharjan vaihto (vain mallissa SB)

1. Irrota 3 ruuvia. Kuva AP

① Sivuharja

②Ruvi

1. Irrota sivuharja.

2. Liu'uta uusi sivuharja paikalleen.

3. Kierrä 3 ruuvia sisään ja kiristä ne.

Puhtaan veden suodattimen puhdistaminen

1. Valuta puhdasvesi pols säiliöstä (katso luku "Puhtaan veden tyhjennys").

2. Kierrä puhdasvesisäilion korkki irti. Kuva AO

①Puhtaan veden suodatin

②Puhdasvesisäilion korkki

1. Ota puhtaan veden suodatin ulos ja huuhtele puh-taalla vedellä.

2. Aseta puhtaan veden suodatin paikalleen.

3. Kiinnitä puhdasvesisäiliön korkki paikalleen. Ohje: Varmista, että puhdasvesisäiliön korkin letku- liitäntä on kiinnikiertämisen jälkeen syvimmässä kohdassa.

Ohjeet häiriötilanteissa

△VAARA

Laite voi käynnistyä vahingossa

Laitteella työskentelevät ihmiset voivat loukkaantua. Irrota Intelligent Key aina ennen kuin hoidat tai huollat laitetta.

Ennen kuin teet mitään töitä, irrota sisäisen laturin pistoke pistorasiasta.

Irrota akun liitin ennen töiden aloittamista.

1. Valuta likavesi pois.

2. Valuta jäljellä oleva puhdasvesi pois.

Huomautus

Jos häiriötä ei voida poistaa seuraavilla ohjeilla, ota yhteyttä huoltopalveluun.

Häiriöt näyttöön tulevalla ilmoituksella

Jos näytössä näkyy häiriöilmoituksia, toimi seuraavasti:

- Häiriöilmoitus numerokoodina

Häiriöllmoitus, jossa on numerokoodi, nollaa vika (laite):

a Käännä ohjelmakytkin asentoon "OFF".

b Odota, kunnes numerokoodi on sammunut näytöltä.

c Aseta ohjelmakytkin edelliseen ohjelmaan.

Suorita asianmukaiset korjaustoimenpiteet annetussa järjestyksessä vasta sitten, jos vika ilme- nee uudelleen. Tällöin avainkytkimen on oltava asennossa "0" ja hätäpysäytyspainikkeen painettuna.

d Jos vian korjaaminen ei onnistu, ilmoita huolto-palveluun vikailmoituksesta.

- Häiriöilmoitus tekstinä

a Noudata näytön ohjeita.

b Kuittaa häiriö painamalla tietopainiketta.

Huomautus

Häiriöilmoitukset, joita ei ole lueteltu seuraavassa taulukossa, viittaavat vikoihin, joita käyttäjä ei voi korjata. Ota tällöin yhteyttä huoltopalveluun.

Häiriö Korjaus
Istuinkytkin auki! 1. Vapauta ajopoljin kuormituksesta.2. Vapauta kuljettajan istuin hetkeksi kuormituksesta, jotta hallintalaite voi tarkastaa istuinkytkimen toiminnan.
Kaasupoljin vapautettu! 1. Vapauta ajopoljin.
Ei ajosuuntaal 1. Ota yhteyttä huoltopalveluun.
Akku tyhjä!	1. Lataa akku.
Akkujännite ei sallittu!	1. Ota yhteyttä huoltopalveluun.
Latausmoduuli viallinen!	1. Tarkasta laturi.
Tuorevesitankki tyhjä	1. Täytä puhdasvesisäiliö.
Harjapaine ei saavutettu!	1. Tarkasta harjojen kuluminen, vaihda tarvittaessa.2. Tarkasta puhdistuspään toiminta: laske, nosta.

Häiriö Korjaus
Likavesi täynnä! 1. Tyhjennä likavesisääliö.
Jarru viallinen! 1. Lopeta laitteella ajaminen.2. Ota yhteyttä huoltopalveluun.
Ajomoottori liian kuuma! Jäähdytysvaihe	1. Aseta turvakytkin asentoon "0".2. Anna laitteen jäähtyä vähintään 15 minuuttia.3. Jos ongelma toistuu, ota yhteyttä huoltopalveluun.
Äänitorvi viallinen! 1. Ota yhteyttä huoltopalveluun.
Pää-CPU liian kuuma! Jäähdytysvaihe	1. Aseta turvakytkin asentoon "0".2. Anna ohjauksen jäähtyä vähintään 5 minuuttia.3. Vähennä harjapainetta huomattavasti karhealla lattialla.4. Jos ongelma toistuu, ota yhteyttä huoltopalveluun.
Harjakäyttöieb Ylikuormitus!! 1. Säädatä harjan taso.

Häiriöt ilman näyttöön tulevaa ilmoitusta

Häiriö Korjaus
Laite ei käynnisty 1. Asetu istuimelle.	2. Ennen turvakytkimen kytkemistä päälle, ota jalka pois ajopolkimelta.3. Aseta turvakytkin asentoon "1".4. Tarkasta akku ja lataa tarvittaessa.5. Käännä ohjelmakytkin asentoon "OFF".6. Odota 10 sekuntia.7. Aseta ohjelmakytkin haluttuun ohjelmaan.8. Jos mahdollista, aja laitetta vain tasaisella pinnalla.9. Tarkista seisontajarru tarvittaessa.Jos vika ilmenee edelleen, soita huoltopalveluun.
Veden määrä ei ole riittävä	1. Tarkista puhtaan veden määrä, täytä tarvittaessa säiliö kokonaan niin, että ilma puristuu ulos.2. Irrota ja puhdista puhtaan veden suodatin.3. Aseta suodatin paikalleen ja kierrä korkki tiukasti kiinni.4. Vain R-puhdistuspää: Vedä puhdistuspään vedenjakopalkki irti.5. Vain R-puhdistuspää: Puhdista vesikanava.6. Tarkasta, ettei letkuissa ole tukoksia, puhdista tarvittaessa.
Imuteho on liian alhainen	1. Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta tiiviys. Vaihda tarvittaessa.2. Tarkasta, onko turbiinisiiivilässä likaa, puhdista tarvittaessa.3. Puhdista imupalkin imuhuulet. Käännä tai vaihda tarvittaessa.4. Sulje likaveden tyjhennysletkun korkki.5. Sulje likavesisäiliön huuhtelujärjestelmän kansi.6. Tarkasta, että imuletku ei ole tukossa, puhdista tarvittaessa.7. Tarkasta imuletkun tiiviys, vaihda tarvittaessa.8. Tarkasta imupalkin säätö.
Puhdistustulos ei ole riittävä	1. Aseta puhdistustehtävään soveltuva puhdistusohjelma.2. Käytä puhdistustehtävään soveltuvia harjoja.3. Käytä puhdistustehtävään soveltuvaa puhdistusainetta.4. Vähennä nopeutta.5. Säädä kosketuspaine.6. Säädä kuivauslastat.7. Tarkasta harjan kuluminen, vaihda tarvittaessa.8. Tarkasta veden ulostulo.
Harjat eivät käänny 1. Vähennä kosketus	spainetta.2. Tarkasta, onko vieras esine jumittanut harjat, poista esine tarvittaessa.3. Jos moottori on ylikuormitettu, anna moottorin jäähtyä.4. Käännä ohjelmakytkin asentoon "OFF".5. Odota 10 sekuntia.6. Aseta ohjelmakytkin haluttuun ohjelmaan.7. Tarkista, onko laitteen pistoke kytketty puhdistuspäähän.
Laite ei jarruta	1. Peruuta jarrun lukituksen avaus (kalso "Asennus / Purkaminen pakkauksesta / Laitteen työntäminen pois kuormalavalta").
Likaveden tyjhennysletku on tukossa	1. Avaa tyjhennysletkussa olevan annostelulaitteen kansi.2. Vedä imuletku imupalkista ja sulje se kädellä.3. Aseta ohjelmakytkin asentoon "Imu".Tukos imetään tyjhennysletkusta likavesisäiliöön.
Pesuaineen annostelu (Dose) ei toimi	1. Vain Dose-versio: Ota yhteyttä huoltopalveluun.

Takuu
Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa
mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan
yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim-pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Oikeus teknisiin muutoksiin pidätetään.
Tekniset tiedot

		R 75	D 75	R 85	D 90	D 110
Yleistä
Ajonopeus, maks. (Adv)	km/h	6 (10)	6 (10)	6 (10)	6 (10)	6 (10)
Teoreettinen pintateho (Adv)	m^2/h	4500 (7500)	4500 (7500)	5100 (8500)	5400 (9000)	6600
Teoreettinen alueteho sivuhankauslason kanssa	m^2/h	-	-	5700 (9500)	6000 (10000)	-
Käytännön alueteho	m^2/h	3200 (5300)	3200 (5300)	3600 (6000)	3800 (6300)	4600
Puhdas-/likavesisäiliön tilavuus, B 150 (B 200)	I	150 (200)	150 (200)	150 (200)	150 (200)	150 (200)
Karkealikasäiliön tilavuus	I	7	-	9	-	-
Puhdistusainesäiliön tilavuus (Dose-lisävaruste)	I	5	5	5	5	5
Puhdistusaineen annostelu	%	0...3	0...3	0...3	0...3	0...3
Veden annostelu	l/min	0...7	0...7	0...7	0...7	0...7
Pintakuormitus (kuljettajalla ja täydellä puhdasvesisäiliöllä)
Pintapaine, etupyörä, B 150 (B 200) N/mm	^2	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)
Pintapaine, takapyörä, B 150 (B 200)	N/mm^2	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)
Alueen kuorma (paino/pysäköintialue) (Adv) B 150 / B 200	kg/m^2	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)	599 (612) / 567 /--)
Pintapaine etupyörä B 150 low wheel pressure	N/mm^2	0,172	0,172	0,172	0,172	0,172
Pintapaine takapyörä B 150 low wheel pressure vasen/oikkea	N/mm2	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228
Mitat
Pituus, B 150 (B 200) mm 1690 (1940) 1690 (1940) 1690 (1940) 1690 (1940) 1690 (1940)
Leveys ilman imupalkkia, B 150 (B 200) mm 810 (850) 810 (850) 910 (910) 980 (980) 1110
Korkeus mm 1390 1390 1390 1390
Korkeus suojakatolla (lisävaruste) mm 2060 2060 2060 2060 2060
Työleveys mm 750 750 850 900 1100
Työleveys sivuhankaustason kanssa mm - - 950 1000 -
Työleveys sivuharjan kanssa	mm 1080	1080	1080	1080
Pakkauksen mitat PxLxK, B 150 (B 200)	mm	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x 1120x1700(2040x1120x1800)
Renkaat
Etupyörä, leveys (low wheel pressure)	mm	90 (235)	90 (235)	90 (235)	90 (235)	90 (235)
Etupyörä, halkaisija (low wheel pressure)	mm	265 (290)	265 (290)	265 (290)	265 (290)	265 (290)
Takapyörä, leveys (low wheel pressure)	mm	75 (125)	75 (125)	75 (125)	75 (125)	75 (125)
Takapyörä, halkaisija (low wheel pressure)	mm	350 (350)	350 (350)	350 (350)	350 (350)	350 (350)
Paino
Sallittu kokonaispaino, B 150 (B 200)	kg	957 (994)	957 (994)	957 (994)	957 (994)	957 (994)
Tyhjäpaino (kuljetuspaino), B 150 (B 200)	kg	727 (699)	727 (699)	727 (699)	727 (699)	727 (699)
Harjan puristusvoima, maks.	N (kg)	765 (78)	641 (65)	844 (86)	778 (79)	925 (94)
Harjan kosketuspaine, maks.	N/m2(g/cm2)	27300 (280)	3700 (40)	26400 (270)	2800 (30)	2400 (25)
Laitteen tehotiedot
Nimellisjännite	V	36	36	36	36	36
Akkukapasiteetti	Ah (5 h)	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285
Keskimääräinen tehonotto (Adv)	W	2300 (3200)	2200 (3100)	2600 (3500)	2400 (3300)	2500
Keskimääräinen virrankulutus sivuhankaustasolla (Adv)	W	2400 (3300)	2300 (3200)	2700 (3600)	2500 (3400)	2600
Ajomoottorin teho (Adv)	W	600 (1400)	600 (1400)	600 (1400)	600 (1400)	600
Imuturbilinin teho	W	750 750 750 750 750
Harjakoneiston teho	W	2 x 600	2 x 600	2 x 750	2 x 600	2 x 600
Kotelointiluokka		IPX3	IPX3	IPX3	IPX3	IPX3
Imuroiminen
Imuteho, ilmamäärä	l/s	27,3	27,3	27,3	27,3	27,3
Alipaine (maks.)	kPa (mbar)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)
Puhdistusharjat
Harjan läpimitta	mm 105 410	105 450 550
Harjan pituus	mm 700 - 800 - -
Harjan pyörimisnopeus	1/min	1200 180 1200 180 180
Sivuhankaustason harjan halkaisija	mm - - 220 220 -
Sivuhankaustason harjan pyörimisnopeus	1/min	-	-	210	210	-
Sisäinen laturi
Nimellisjännite	V	230 230 230 230 230
Taajuus	Hz	50-60	50-60	50-60	50-60	50-60
Virrankulutus	A	8	8	8	8	8
Ympäristöolosuhteet
Salittu lämpötila-alue	°C	5...40	5...40	5...40	5...40	5...40
Veden lämpötila maks.	°C	50	50	50	50	50
Täyttöjärjestelmän vedenpaine (valinnainen)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Likavesisälilön huuhtelujärjestelmän vedenpaine (valinnai- nen)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Suhteellinen ilmankosteus	%	20...90	20...90	20...90	20...90	20...90
Kaltevuus
Työalueen kaltevuus maks. (Adv)	%	10 (15)	10 (15)	10 (15)	10 (15)	10 (15)
Määritetyt arvot EN 60335-2-72 mukaan
Käsi-käsivarsi-tärinäarvo	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Istuimen tärinäarvo	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Epävarmuus K	dB(A)	0,1	0,1	0,1	0,1	0,1
Äänenpainetaso LPA Normaalä käyttö	dB(A)	67	67	67	67	67
Epävarmuus KPA	dB(A)	2	2	2	2	2
Äänen tehotaso LWA + Epävarmuus KWA Normaalä käyttö	dB(A)	85	85	85	85	85
Sivuhankaustaso
Teho	W	- - 140	140 -
Harjan puristusvoima, maks.	N (kg)	-	-	88 (9)	88 (9)	-
Harjan kosketuspaine, maks.	N/m2(g/cm2)	- - 2943 (30)	2943 (30) -

EU-vaatimustenmukaisuusvakuutus

Tälen vakuutamme, että jäljempänä kuvaltu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuumanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa. Tuote: Lattianpuhdistuslaite päältäajettava malli Tyyppi: 1.246-xxx

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad 213

Tarnekomplekt.... 213

Ohutusjuhised 213

Lisavarustus ja varuosad

⑥Märgpuhastus/paigaldamine ilma imemiseta

Kaitsekatus kaitseb seadme juhti allakukkuvate esemete eest.

** nagu 4.654-307.7 puhul

Pidur peab kuuldavalt lukustuma.

Ainult doosi variandi puhul:

1. Lisage puhastusvahend puhtaveepaaki.

Puhtaveefiltri puhastamine

- Tik R valymo galvutei: Išvalykite šepečio tunelj.
