| Tuotetyyppi | Ammattipakastin |
| Merkki | Scancool |
| Malli | GBC10X |
| Jäähdytyskapasiteetti (sykliä kohti) | 50 kg |
| Pakastuskapasiteetti (sykliä kohti) | 30 kg |
| Sähkönsyöttö | 230 V, 50 Hz |
| Nimellisvirta | 0,9 A |
| Kylmäaine | R-600a |
| Ilmastoluokka | 4 (ympäristön lämpötila enintään 32 °C pakastuksessa) |
| Säilytyslämpötila-alue | +2 … +4 °C (jäähdytys) tai -18 °C (pakastus) |
| Nettopaino (likimääräinen) | 144 kg |
| Ulkomateriaali | Ruostumaton teräs |
| Päätoiminnot | Ajan mukaan ohjatut ja lämpötilan mukaan ohjatut syklit, manuaalinen sulatus, säilytys |
| Huolto ja puhdistus | Säännöllinen puhdistus miedolla pesuaineella, lauhduttimen puhdistus teknikon toimesta |
| Turvallisuus | Näppäimistön automaattinen lukitus, lämpötilahälytykset, kompressorin suojapysäytys |
| Varaosat ja korjattavuus | Ota yhteys valtuutettuun tekniseen huoltoon, käytä alkuperäisosia |
| Yleiset tiedot | Ammattikäyttö, asennus ja huolto valtuutetun teknikon toimesta |
Usein kysytyt kysymykset - GBC10X Scancool
Käyttäjien kysymyksiä aiheesta GBC10X Scancool
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pakastin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GBC10X - Scancool ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GBC10X merkiltä Scancool.
KÄYTTÖOHJE GBC10X Scancool
3.1 Yleisominaisuudet.... 100
- ASENNUSOHJEET 101
4.1 Pakkauksen purkaminen 101
4.2 Sijoittaminen ja vaakatasoon asettaminen 101
4.3 Sähköliitäntä 101
4.4 Vedenpoiston liitäntä 102
4.5 Kierrätys....102
- KÄYTTÖ- JA HUOLTO-OHJE 103
5.1 Käyttö.... 103
5.1.1 Laitteen päälle kytkentä 103
5.1.2 Toimintasyklit 103
5.1.3 Lämpötila-anturin sijoitustesti 105
5.1.4 Toimintatila.... 105
5.1.5 Sulatus.... 106
5.1.6 Kompressorin ja höyrystimen puhaltimen tilan tarkistaminen 106
5.2 Hyödylliset neuvot....107
5.2.1 Huolto.... 107
5.2.2 Pidempiaikainen käytöstä poisto 107
- EPÄSÄÄNNÖLLISYYDET, HÄLYTYKSET JA HÄIRIÖT 108
6.1 Hälytys ja virheet 109 - TUOTTEEN KIERRÄTYS....109

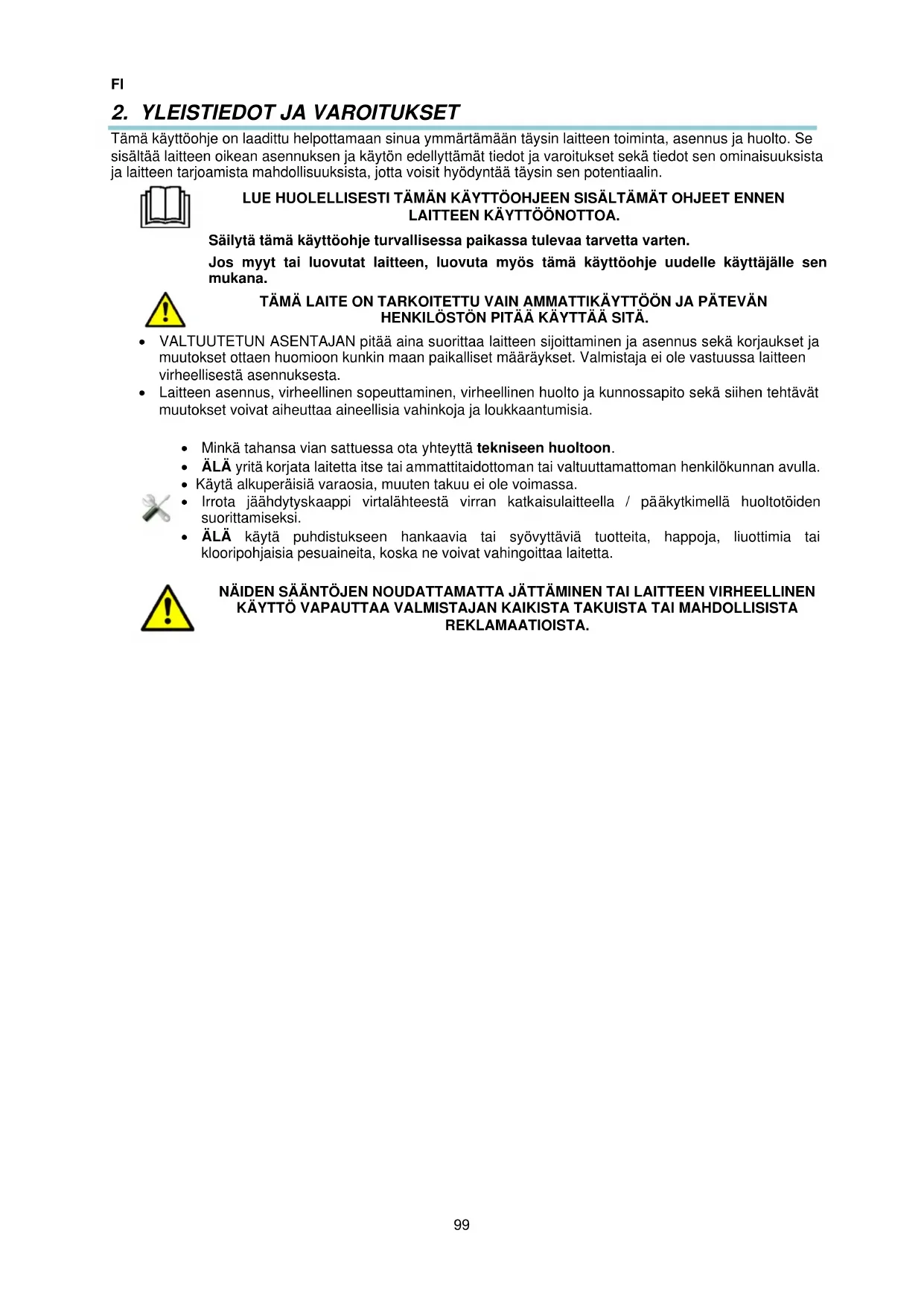

2. YLEISTIEDOT JA VAROITUKSET
Tämä käyttöohje on laadittu helpottamaan sinua ymmärtämään täysin laitteen toiminta, asennus ja huolto. Se sisältää laitteen oikean asennuksen ja käytön edellyttämät tiedot ja varoitukset sekä tiedot sen ominaisuuksista ja laitteen tarjoamista mahdollisuuksista, jotta voisit hyödyntää täysin sen potentiaalin.
LUE HUOLELLISESTI TÄMÄN KÄYTTÖOHJEEN SISÄLTÄMÄT OHJEET ENNEN LAITTEEN KÄYTTÖÖNOTTOA.
Säilytä tämä käyttöohje turvallisessa paikassa tulevaa tarvetta varten.
Jos myyt tai luovutat laitteen, luovuta myös tämä käyttöohje uudelle käyttäjälle sen mukana.
TÄMÄ LAITE ON TARKOITETTU VAIN AMMATTIKÄYTTÖÖN JA PÄTEVÄN HENKILÖSTÖN PITÄÄ KÄYTTÄÄ SITÄ.
- VALTUUTETUN ASENTAJAN pitää aina suorittaa laitteen sijoittaminen ja asennus sekä korjaukset ja muutokset ottaen huomioon kunkin maan paikalliset määräykset. Valmistaja ei ole vastuussa laitteen virheellisestä asennuksesta.
- Laitteen asennus, virheellinen sopeuttaminen, virheellinen huolto ja kunnossapito sekä siihen tehtävät muutokset voivat aiheuttaa aineellisia vahinkoja ja loukkaantumisia.
- Minkä tahansa vian sattuessa ota yhteyttä tekniseen huoltoon.
- ÄLÄ yritä korjata laitetta itse tai ammattitaidottoman tai valtuuttamattoman henkilökunnan avulla.
- Käytä alkuperäisiä varaosia, muuten takuu ei ole voimassa.
- Irrota jäähdytyskaappi virtalähteestä virran katkaisulaitteella / pääkytkimellä huoltotöiden suorittamiseksi.
- ÄLÄ käytä puhdistukseen hankaavia tai syövyttäviä tuotteita, happoja, liuottimia tai klooripohjaisia pesuaineita, koska ne voivat vahingoittaa laitetta.
NÄIDEN SÄÄNTÖJEN NOUDATTAMATTA JÄTTÄMINEN TAI LAITTEEN VIRHEELLINEN KÄYTTÖ VAPAUTTAA VALMISTAJAN KAIKISTA TAKUISTA TAI MAHDOLLISISTA REKLAMAATIOISTA.
3. TUOTETIEDOT
Kaikki laitteet on varustettu tyyppikilvellä, joka sisältää laitteen tekniset ominaisuudet. Se sijaitsee laitteen yhdellä sivulla. Älä poista tyyppikilpeä laitteesta.
Selvitys laitteen arvokilven sisällöstä.
| 1 | VALMISTAJA |
| 2 | MALLI |
| 3 | SARJANUMERO |
| 4 | KÄYTTÖJÄNNITE |
| 5 | TAAJUUS |
| 6 | VIRRANVOIMAKKUUS |
| 7 | JÄÄHDYTYSTEHO (W) |
| 8 | ILMASTOLUOKKA (N=4) |
| 9 | KAYTTÖLAMPÖTILA |
| 10 | JÄÄHDYTYSKAASUN TYYPPI |
| 11 | JÄÄHDYTYSKAASUN PAINO |
| 12 | STANDARDI |
Huomio: Tyyppikilpi on esimerkinomainen.
Kun otat yhteyttä tekniseen huoltoon, anna tyyppikilven tiedot.
3.1 Yleisominaisuudet
Nämä laitteet on rakennettu EU:n elintarvikkeiden käsittely- ja säilöntädirektiivien mukaisesti.
Pikajäähdytyskaappia käytetään (kypsennettyjen tai tuoreiden tuotteiden) lämpötilan äkilliseen alentamiseen muulle tasolle, mikä takaa elintarvikkeiden ravitsemuksellisten, fysikaalisten ja kemiallisten ominaisuuksien ihanteellisen säilyttämisen.
On otettava huomioon, että tuotteen kriittinen lämpötila-alue välillä 10 °C - 85 °C pitää alittaa mahdollisimman nopeasti.
Laite on varustettu elektronisella kellolla ja kammion lämpötila-anturilla. Syklin ohjaus ajan mukaan tai elintarvikkeen sisällä olevan anturin avulla. Jäähdytyssyklin päätyttyä sitä voidaan käyttää jääkaappina: +2, +4 °C lämpötilassa; tai pakasteiden säilytyslokerona: -18 °C lämpötilassa lyhyitä aikoja.
Useista tekijöistä riippuen ja laadittujen tietojen mukaisesti tarkoituksena on kertoa käyttäjälle kansainvälisen keittiön erittäin yhtenäisestä standardituotteesta.
| MALLI | TUOTTAVUUS (kg) (*) | |
| JÄÄHDYTYS | PAKASTUS | |
| GBC05X | 18 | 10 |
| GBC10X | 50 | 30 |
(*) Tuottavuus mitattu standardin EN17032 mukaisesti (jäähdytys, +65 °C +10 °C 120 min kuluessa; pakastus +65 °C -18 °C 270 min kuluessa)
Tuotteen määrä voi muuttua, jos testiolosuhteet, kuten lämpötila, muuttuvat.
4. ASENNUSOHJEET
VALTUUTETUN ASENTAJAN pitää aina suorittaa laitteen sijoittaminen ja asennus sekä korjaukset ja muutokset ottaen huomioon kunkin maan paikalliset määräykset.
Laitteen asennus, virheellinen sopeuttaminen, virheellinen huolto ja kunnossapito sekä siihen tehtävät muutokset voivat aiheuttaa aineellisia vahinkoja ja loukkaantumisia.
4.1 Pakkauksen purkaminen
Laite pitää purkaa pakkauksesta ja tarkistaa, ettei se ole vaurioitunut kuljetuksen aikana. Jos laitteessa on vaurioita, siitä on välittömästi ilmoitettava toimittajalle ja kuljetusliikkeelle. Jos olet epävarma, älä käytä laitetta ennen kuin vauriot on arvioitu.
Pakkauksen osat (muovi, polyuretaanivaahto, niitit jne.) eivät saa jäädä lasten ulottuville, koska ne voivat olla vaarallisia.
Jäähdytyskaappia ei saa kaataa. Tarvittaessa jäähdytyskaapit voidaan kääntää pakkaukseen merkitylle sivulle. Jos pakkauksessa ei ole tällaista merkintää, jäähdytyskaappia ei saa kaataa. Ennen kuin käynnistät laitteen, anna laitteen olla vähintään 2 tuntia pystyasennossa.
Laite pitää kuljettaa nostotrukilla tai vastaavalla laitteella, jottei sen rakenne vaurioidu. Siirrä laite asennuspaikalle ja pura se sen jälkeen pakkauksesta.
Pakkaukseen käytetyt tuotteet ovat täysin kierrätettäviä, joten ne pitää laittaa asianmukaiseen jätesäiliöön.
4.2 Sijoittaminen ja vaakatasoon asettaminen
Jäähdytyskaapin sijoituspaikan pitää olla riittävän tilava ja puhdas, jottei jäähdyttimen puhallin ime sisäänsä materiaaleja, jotka voivat tukkia lauhduttimen, mikä heikentää laitteen tehokkuutta.
Poista kuormalava varoen samalla aiheuttamasta iskuja laitteeseen. Nyt voit asettaa jäähdytyskaapin vaakatasoon säätämällä jalkojen korkeutta kiertämällä. Vaakatasoon asettamisen jälkeen suojakalvo voidaan poistaa ruostumattomasta teräksestä tylpällä työkalulla, jottei pinta naarmuttuisi.
B: KIERRE
Kierrä oikealle, laitteen alentamiseksi
Kierrä vasemmalle, laitteen nostamiseksi
Pikajäähdytyskaapin pitää lopullisessa asennossa olla 50 mm etäisyydellä seinästä, sivuilla pitää olla 30 mm vapaata tilaa ja etäisyyden kattoon pitää olla 500 mm.
Jos laite on varustettu pyörillä, on varmistettava, että se on sijoitettu vaakasuoralle pinnalle.
Käynnistettäessä on varmistettava, ettei lähistöllä ole mitään lämmönlähteitä.
Jotta jäähdytysjärjestelmän komponentit toimisivat moitteettomasti, on erittäin tärkeää, etteivät sekä jäähdytyskaapin alaosassa olevan puhaltimen että lauhduttimen puhaltimen ilmanottoaukot ole tukossa. Jäädytyskaappia ei saa asentaa ulkoilmaan.
Älä laita mitään esineitä tuuletusritilään tai jäähdytysjärjestelmän alueelle.
4.3 Sähköliitäntä
VALTUUTETUN SÄKKÖASENTAJAN pitää aina tehdä laitteen sähköliitännät.
On noudatettava kunkin maan voimassa olevia sähköverkkoon liittämiseen liittyviä määräyksiä.
- Tarkista, että verkkojännite ja taajuus vastaavat tyyppikilvessä ilmoitettuja tietoja.
-
On olennaista, että sähköverkko, johon laite liitetään, on varustettu MAADOITUSLIITÄNNÄLLÄ, lisäksi sopivalla magneettitermisellä kytkimellä ja vikavirtasuojakytkimellä (suositus 30 mA).
-
Laite on ehdottomasti maadoitettava vikavirtasuojakytkimellä. Valmistaja ei ole vastuussa mahdollisista vahingoista, jotka aiheutuvat tämän vaatimuksen laiminlyönnistä.
- Virtajohdon poikkileikkauksen pitää vastata laitteen nimellisvirtaa.
- Pistorasian pitää olla schuko-pistorasia, koska jäähdytyskaapin virtajohdossa on tämän tyyppinen maadoitettu pistoke (ns. F tai CEE 7/4" tyyppi), jonka pistoketappien halkaisija on 4,8 mm. Turvallisuussyistä virtajohdon pidentäminen on kiellettyä. Lisäksi laite voidaan pyynnöstä varustaa virtajohdolla, jonka pistoke on tyyppiä H (Englanti) ja tyyppiä B (Amerikka).
- Jos huomaat asennuksen aikana mitä tahansa vikoja, ilmoita siitä välittömästi toimittajalle.
- Laitetta ei saa asentaa ulkoilmaan.
- Älä käytä vettä tulipalon sammuttamiseen. Käytä CO2-sammutinta (hiilidioksidi) ja jäähdytä moottorin alue niin nopeasti kuin mahdollista.
Valmistajan vaatimusten noudattamatta jättäminen tai virheellinen asennus vapauttaa valmistajan kaikesta vastuusta, mukaan lukien henkilövahingot tai aineelliset vahingot itse laitteelle.
Katso laitteen sähköiset ominaisuudet tyyppikilvestä. Luku 3.
4.4 Vedenpoiston liitäntä
Jos haluat sijoittaa vedenpoiston pysyvään ja kiinteään paikkaan, yhdistä se yleisviemäriin vesilukolla kylmähäviön välttämiseksi. Pätevän henkilöstö pitää suorittaa tämä toimenpide. Vedenpoiston liitännän sijainti on esitetty kuvissa 1-3.
4.5 Kierrätys
Tuotepakkaus koostuu:
- Puisesta kuormalavasta
• Aaltopahvista/muovikalvosta
• Polypropyleeninauhoista
• Polyeteenivaahtomuovista
Kaikki laitteen pakkausosat ovat kierrätettäviä, siksi näiden materiaalien asianmukainen hävittäminen auttaa suojelemaan ympäristöä. Lisätietoja näiden tuotteiden käsittelystä saat paikalliselta toimivaltaiselta viranomaiselta. Poista mainitut materiaalit voimassa olevien määräysten mukaan.
5. KÄYTTÖ- JA HUOLTO-OHJE
LUE HUOLELLISESTI TÄMÄN KÄYTTÖOHJEEN SISÄLTÄMÄT OHJEET ENNEN LAITTEEN KÄYTTÖÖNOTTOA.
TÄMÄ LAITE ON TARKOITETTU VAIN AMMATTIKÄYTTÖÖN JA PÄTEVÄN HENKILÖSTÖN PITÄÄ KÄYTTÄÄ SITÄ.
5.1 Käyttö
Alla on esitetty jäähdytyskaapin käytön vaiheet, jotka osoittavat kaikki sen käytettävissä olevat mahdollisuudet.
5.1.1 Laitteen päälle kytkentä
Ohjauspaneeli on varustettu On/Off-kytkimellä ja ohjaimella. Yksityiskohdat on esitetty kuvassa 5.
- Kun laitteen sisäpuoli on puhdistettu, kytke laite verkkovirtaan ja käännä kytkin (1, kuva 5) ON-asentoon. Kytkimen pitää olla taustavalaistu.
- Kun laite on päälle kytkettynä eikä mitään sykliä ole käynnissä, NÄYTTÖ (kuva 5) näyttää jäähdytyskammion lämpötilan.
- Jos ei ole aktiivista sykliä, NÄYTTÖ (kuva 5) sammu automaattisesti 10 sekunnin kuluttua ilman minkään kuvakkeen painamista, lukuun ottamatta alhaisella virrankulutuksella toimivaa LED-diodia. Kytke näyttö uudelleen päälle painamalla mitä tahansa painiketta.
- Jos kuluu 60 sekuntia painamatta mitään painiketta, "Loc" ilmestyy näytölle ja näppäimistö lukittuu automaattisesti. Avaa näppäimistön lukitus painamalla mitä tahansa painiketta yli 1 sekunnin ajan. Näyttöön ilmestyy silloin "UnL".
5.1.2 Toimintasyklit
Valitsemaasi pikajäähdytyskaappia ohjataan elektronisella ajastimella ja jäähdytyskammion lämpötila-anturilla, joka mahdollistaa 2 pikajäähdytysmenetelmää. Ensimmäinen aikaohjattu sykli, jossa suihkujäähdytyssykli päättyy, kun prosessille määrätty aika on kulunut, ja toinen lämpötilaohjattu sykli, jossa prosessi päättyy, kun elintarvikkeeseen asetettu lämpötila-anturi saavuttaa määritetyn lämpötilan. Lisäksi on saavutettavasta loppulämpötilasta riippuen 2 suihkujäähdytysprosessia, jäähdytys ja pakastus, joihin voidaan siirtyä painamalla SET-painiketta (14, kuva 5).
| SET | Paina SET-painiketta syklin valitsemiseksesi | |
| PoS | Aikaohjattu jäähdytys | |
| nEG | Aikaohjattu pakastus | |
| PoS | Lämpötilaohjattu jäähdytys | |
| nEG | Lämpötilaohjattu pakastus | |
 | Paina START/STOP-painiketta 15 sekunnin kuluessa. | |
5.1.2.1 Aikaohjattu jäähdytyssykli
Menettele alla esitettyjen vaiheiden mukaan aikaohjatun syklin käynnistämiseksi:
-
Varmista, ettei näppäimistö ole lukittu ja ettei mikään jäähdytys- tai sulatussykli ole aktiivinen.
-
Paina SET-painiketta
(14, Kuva 5), valitaksesi jäähdytyssyklin "PoS" ja
pakastussyklin "nEG" välillä ja varmista, että kuvake AIKAOHJATTU SYKLI (10, Kuva 5) vilkkuu. Oletuksena jäähdytyssykli kestää 90 minuuttia, kun taas pakastussykli kestää 240 minuuttia.
- VALINNAISESTI: Syklin kestoon, jäähdytyssyklin asetettuun lämpötilaan ja ylläpitosyklin asetettuun lämpötilaan liittyviä parametreja voidaan säätää.
o Paina ALAS-painiketta FNC (12, Kuva 5), ennen kuin15 sekuntia on kulunut ja paina seuraavaksi SET-painiketta (14, Kuva 5), nähdäksesi syklin oletusarvon ja muuttaaksesi sitä. Muuttaaksesi arvoa paina YLÖS-painiketta (11, Kuva 5) tai ALAS-
painiketta (12, Kuva 5). Paina uudelleen SET-painiketta (14, Kuva 5) poistuaksesi ja siirtyäksesi seuraavaan vaiheeseen.
- Tarkistaaksesi ja muuttaaksesi jäähdytyssyklin asetettua lämpötilaa, paina ALAS-painiketta (12, Kuva 5) 15 sekunnin kuluessa ja seuraavaksi SET-painiketta (14, Kuva 5). Muuttaaksesi arvoa paina YLÖS-painiketta (11, Kuva 5) tai ALAS-painiketta (12, Kuva 5). Paina uudelleen SET-painiketta (14, Kuva 5) poistuaksesi ja siirtyäksesi seuraavaan vaiheeseen.
- Tarkistaaksesi ja muuttaaksesi ylläpitosyklin asetettua lämpötilaa, paina ALAS-painiketta (12, Kuva 5) 15 sekunnin kuluessa ja seuraavaksi SET-painiketta (14, Kuva 5). Muuttaaksesi arvoa paina YLÖS-painiketta 📂 (11, Kuva 5) tai ALAS-painiketta (12, Kuva 5). Paina uudelleen SET-painiketta (14, Kuva 5) poistuaksesi ja siirtyäksesi seuraavaan vaiheeseen.
○ Nämä ovat väliaikaisia asetuksia. Kun käynnistät uuden syklin tai sähkökatkon jälkeen, asetetut arvot palautetaan valmistajan määrittämiin oletusarvoihin.
- Paina START/STOP-painiketta 📋 (13, Kuva 5), sykli käynnistyy ja kuvake AIKAOHJATTU SYKLI 📋, Rys.5) syttyy.
Jäähdytysprosessin aikana NÄYTTÖ näyttää syklin jäljellä olevan ajan. Kun sykli on valmis, NÄYTÖSSÄ näkyy sana "END" ja parametrissa "AA" määritetyn ajan kuuluu äänimerkki. Äänen mykistämiseksi paina mitä tahansa painiketta.
Lopuksi, kun tietojen anto syklin päättymisestä on valmis, ylläpitoprosessi aktivoituu, YLLÄPITO-kuvake (7, Kuva 5) tulee näyttöön ja NÄYTÖSSÄ on näytetty kammion senhetkinen lämpötila.
Lisäksi jäähdytyssyklin aikana on mahdollista näyttää näytöllä kammion senhetkinen lämpötila. Paina ALAS-painiketta (12, Kuva 5), valitse käynnissä oleva jäähdytysvaihtoehto: "PoS" jäähdytykselle tai "nEG" pakastamiselle. Kun sykli on valittu, paina ALAS-painiketta (12, Kuva 5) uudelleen tämän arvon näyttämiseksi. Lämpötilan näyttövaihtoehdosta poistumiseksi paina SET-painiketta (14, Kuva 5) tai älä tee mitään seuraavan 15 sekunnin aikana.
Jäähdytysprosessin keskeyttämiseksi pidä START/STOP-painiketta (13, Kuva 5) painettuna 2 sekunnin ajan.
5.1.2.2 Lämpötilaohjattu jäähdytys
Menettele alla esitettyjen vaiheiden mukaan lämpötilaohjatun syklin käynnistämiseksi:
-
Varmista, ettei näppäimistö ole lukittu ja ettei mikään jäähdytys- tai sulatussykli ole aktiivinen.
-
Paina SET-painiketta SET (14, Kuva 5), valitaksesi jäähdytyssyklin "PoS" ja pakastussyklin "nEG" välillä ja varmista, että kuvake LÄMPÖTILAOHJATTU SYKLI (2, Kuva 5) vilkkuu. Oletusarvoisesti jäähdytyssyklin elintarvikeanturin loppulämpötila on asetettu 3 °C lämpötilaan, kun taas pakastussyklin loppulämpötila on asetettu -18 °C lämpötilaan.
-
Ennen lämpötilaohjatun syklin käynnistämistä suoritetaan automaattinen testi, jolla varmistetaan, että lämpötila-anturi on laitettu oikein jäähdytettävään elintarvikkeeseen. Jos testi epäonnistuu, vastaava aikaohjattu sykli alkaa.
-
VALINNAISESTI: Parametreja, jotka liittyvät, anturin lämpötila-arvoon jäähdytyssyklin lopussa, syklin maksimikestoon, kammion lämpötilan asetusarvoon jäähdytyssyklin aikana ja kammion lämpötilan asetusarvoon ylläpitosyklissä, voidaan säätää.
o Paina ALAS-painiketta FNC (12, Kuva 5), ennen kuin15 sekuntia on kulunut ja paina seuraavaksi SET-painiketta (14, Kuva 5), nähdäksesi syklin loppulämpötilan oletusarvon ja muuttaaksesi sitä. Muuttaaksesi arvoa paina YLÖS-painiketta (11, Kuva 5) tai ALAS-painiketta (12, Kuva 5). Paina uudelleen SET-painiketta (14, Kuva 5) poistuaksesi ja siirtyäksesi seuraavaan vaiheeseen.
Tarkistaaksesi ja muuttaaksesi jäähdytyssyklin asetettua asetusaikaa, paina ALAS-painiketta (12, Kuva 5) 15 sekunnin kuluessa ja seuraavaksi SET-painiketta (14, Kuva 5). Muuttaaksesi arvoa paina YLÖS-painiketta (11, Kuva 5) tai ALAS-painiketta (12, Kuva 5). Paina uudelleen SET-painiketta (14, Kuva 5) poistuaksesi ja siirtyäksesi seuraavaan vaiheeseen.
Tarkistaaksesi ja muuttaaksesi jäähdytyssyklin asetettua lämpötilaa, paina ALAS-painiketta (12, Kuva 5) 15 sekunnin kuluessa ja seuraavaksi SET-painiketta (14, Kuva 5). Muuttaaksesi arvoa paina YLÖS-painiketta (11, Kuva 5) tai ALAS-painiketta (12, Kuva 5). Paina uudelleen SET-painiketta (14, Kuva 5) poistuaksesi ja siirtyäksesi seuraavaan vaiheeseen.
FI
-
Tarkistaaksesi ja muuttaaksesi ylläpitosyklin asetettua lämpötilaa, paina ALAS-painiketta (12, Kuva 5) 15 sekunnin kuluessa ja seuraavaksi SET-painiketta (14, Kuva 5).
Muuttaaksesi arvoa paina YLÖS-painiketta (11, Kuva 5) tai ALAS-painiketta (12, Kuva 5). Paina uudelleen SET-painiketta (14, Kuva 5) poistuaksesi ja siirtyäksesi seuraavaan vaiheeseen.
○ Nämä ovat väliaikaisia asetuksia. Kun käynnistät uuden syklin tai sähkökatkon jälkeen, asetetut arvot palautetaan valmistajan määrittämiin oletusarvoihin. -
Paina START/STOP-painiketta 📋 (13, Kuva 5), sykli käynnistyy ja kuvake AIKAOHJATTU
SYKLI (2), Rys.5) syttyy.
Jos elintarvikkeen lämpötila-anturin havaitsema lämpötila saavuttaa syklin asetusarvon ennen kuin syklin maksimikesto on saavutettu, sykli päättyy, NÄYTÖSSÄ näkyy sana "END" ja äänimerkki kuuluu parametrissa "AA" määritetyn ajan. Äänimerkin mykistämiseksi paina mitä tahansa painiketta ja paina uudelleen muuta painiketta poistaaksesi "EnD"-ilmoituksen.
Jos elintarvikkeen lämpötila-anturin havaitsema lämpötila ei saavuta syklin asetettua lämpötilaa, sykli jatkuu syklin maksimikeston saavuttamisen jälkeen, kunnes asetettu lämpötila on saavutettu. Sen
jälkeen kuvake LÄMPÖTILAOHJATTU SYKLI (2, Kuva 5) alkaa vilkkua ja kuvake HÄLYTYS
(6, Kuva 5) tulee näkyviin, ja myös äänimerkki aktivoituu. Äänimerkin mykistämiseksi paina mitä tahansa painiketta.
Lopuksi syklin päättymisilmoituksen jälkeen, jos jäähdytys on päättynyt onnistuneesti, laite siirtyy
energiansäästötilaan, kuvakkeet YLLÄPITO (7, Kuva 5) ja LÄMPÖTILAOHJATTU SYKLI
(2, Kuva 5) syttyvät, jos jäähdytysprosessi epäonnistuu, ALARM-kuvake (6, Kuva 5) syttyy. Tämän tilan loppuun asti näytöllä näkyy kammion lämpötila.
Sen lisäksi ylläpidon aikana, jos prosessi onnistui, voit tarkistaa todellisen syklin ja oletusarvoisen maksikeston välisen ajan. Jos prosessi sen sijaan epäonnistuu, näytössä saattaa näkyä syklin maksimikeston ja sen ajan välinen aika, jolloin elintarvikkeen lämpötila-anturi havaitsee asetusarvon.
Paina molemmissa tapauksissa ALAS-painiketta (12, Kuva 5). Paina ALAS-painiketta (12, Kuva 5)
uudelleen näyttääksesi kammion lämpötilan, painaa SET-painiketta SET (14, Kuva 5) poistuaksesi sovelluksesta.
Jäähdytysprosessin keskeyttämiseksi pidä START/STOP-painiketta (13, Kuva 5) painettuna 2 sekunnin ajan.
5.1.2.3 Viimeksi aloitetun syklin uudelleenkäynnistys
Varmista, ettei näppäimistö ole lukittu. Paina SET-painiketta SET (14, Kuva 5). Viimeksi käynnistetty sykli tulee näyttöön. Paina 15 sekunnin kuluessa SET-painiketta (14, Kuva 5).
5.1.3 Lämpötila-anturin sijoitustesti
Asetetun lämpötilan ohjaamia syklejä edeltää testivaihe elintarvikkeen lämpötila-anturin oikean sijoittamisen tarkistamiseksi.
Testi koostuu kahdesta vaiheesta:
- Ensimmäisen vaiheen tulos on positiivinen, jos "tuoteanturin mittaama lämpötila - jäähdytyskaapin lämpötila" on suurempi kuin rc-parametrilla asetettu arvo vähintään 3 kertaa viidestä (vertailu suoritetaan 10 sekunnin välein), jos rc-parametriksi on asetettu 0, ensimmäistä ja toista vaihetta ei käynnistetä.
Jos ensimmäisen vaiheen tulos on positiivinen, toinen vaihe ei käynnisty.
- Jos ensimmäisen vaiheen tulos on negatiivinen, toinen vaihe käynnistyy. Toinen vaihe on positiivinen, jos ero "tuoteanturin mittaama lämpötila - jäähdytyskaapin lämpötila" on vähintään 1 °C / 1 °F suurempi (suhteessa edelliseen vertailuun), vähintään 6 kertaa kahdeksasta (vertailu tehdään "rd / 8 sekunnin" välein).
Jos testi on positiivinen, sykli käynnistyy.
Jos testitulos ei ole positiivinen, sykli alkaa aikatilassa kuvakkeella (2, Kuva 5).
Jos virta katkeaa testin aikana, testi käynnistyy uudelleen, kun virta on palautunut.
5.1.4 Toimintatila
"ON"-TILA (PÄÄLLÄ)
FI
Kun laite on kytketty päälle, se on toimintatilassa ja, jos virta katkeaa:
- Aikaohjatun jäähdytystoiminnan aikana, kun virta on palautunut, se jatkaa jäähdyttämistä siitä kohdasta, jossa virta katkesi (enintään 10 minuutin virheellä).
- Lämpötilaohjatun jäähdytystoiminnon aikana jäähdytys alkaa alusta, kun virta palautuu.
- Ylläpitosyklin aikana, kun virta on palautunut, ylläpitosykli nollataan.
"STAND-BY"-TILA (VALMIUSTILA)
- Laite on kytketty päälle, mutta mitään toimintasykliä ei ole käynnistetty. Jos virta katkeaa "valmiustilassa", laite pysyy "valmiustilassa", kun virta on palautunut.
5.1.5 Sulatus
Ostamassasi pikajäähdytyskaapissa on sulatussykli, joka käynnistetään ainoastaan manuaalisesti. Laitteeseen laitettu elintarvike sekä oven avaaminen muodostavat kosteutta laitteen sisälle. Puhallusjäähdytyssyklin aikana tämä kosteus tiivistyy ja jäätyy jäähdytysjärjestelmän kylmimmässä kohdassa, joka on höyrystin, johon keräytyy jäätä. Joissakin tapauksissa tämä kerääntyminen voi tukkia höyrystimen, ja sen seurauksena jäähdytyssyklit eivät ole oikein suoritettuja. Tästä syystä on suositeltavaa suorittaa aika-ajoin sulatus, varsinkin jos useita jäähdytyssyklejä on suoritettu peräkkäin.
Sulatuksen aloittamiseksi varmista, ettei mikään muu prosessi ole käynnissä, avaa ovi, paina
YLÖS/SULATUS-painiketta (11, Kuva 5) ja pidä se painettuna 4 sekunnin ajan.
Sulatuksen kesto voidaan määrittää parametreilla d3 ja d7. Muutoksia varten ota yhteyttä tekniseen palveluun.
5.1.6 Kompressorin ja höyrystimen puhaltimen tilan tarkistaminen
Kompressorin tilan tarkistamiseksi, varmista, ettei mikään muu sykli ole aktiivinen. Paina kerran ALAS-painiketta
FNC √ (12, Kuva 5) ja kompressorin tila on näytetty näytössä seuraavalla tavalla:
• "C-1", kompressori on päällä
• "C-0", kompressori on pois päältä
• "C-P", kompressorin aktiivinen suojaus (parametrit C0, C1, C2 ja i7).
Höyrystimen puhaltimen tilan tarkistamiseksi paina uudelleen ALAS-painiketta FNC (12, Kuva 5) ja puhaltimen tila on näytetty näytössä seuraavalla tavalla:
• "F-1", höyrystimen puhallin on päällä
- "F-0", höyrystimen puhallin on pois päältä
- "F-P", höyrystimen puhaltimen aktivointiviive on käynnissä (parametri F8).
Paina SET-painiketta □ SET (14, Kuva 5) tai älä tee mitään 15 sekunnin aikana menettelystä poistumiseksi.
5.2 Hyödylliset neuvot
Lue jäljempänä esitetyt hyödylliset neuvot, jotta voisit maksimaalisesti hyödyntää laitteen tarjoamat mahdollisuudet.
5.2.1 Huolto
Jotta laite pysyisi hyvässä kunnossa, se on puhdistettava kunnolla.
- Puhdista laite ruoantähteistä jokaisen työpäivän jälkeen. Irrota laite sähköverkosta ja laita kytkin asentoon OFF tai 0 ennen puhdistusta. Pikajäähdytyskaapit on varustettu vedenpoistojärjestelmällä, joka helpottaa puhdistamista (poikkeuksena 3-säiliöiset mallit) sekä mahdollistaa elintarvikenesteiden poisjohtamisen. Puhdistuksen aikana on välttämätöntä irrottaa tyhjennystulppa ja puhdistaa se, jottei se tukkeutuisi erilaisista materiaaleista. Tärkeää on, ettei neste jää seisomaan.
- Älä käytä puhdistukseen hankaavia tai syövyttäviä tuotteita, happoja, liuottimia ja bensiinijohdannaisia aineita.
- Älä puhdista laitetta painevedellä.
- Lauhduttimen puhdistaminen: Varo puhdistuksen aikana taivuttamasta lauhduttimen alumiinilevyjä, koska se saattaa estää ilman läpipääsyä ja aiheuttaa kondensoitumista. Se aiheuttaa laitteen vahingoittumisen, mikä ei kuulu takuun piiriin.
- Tarkista, että ovi sulkeutuu tarkasti.
- Ryhdy asianmukaisiin varotoimiin ennen lauhdutinalueella työskentelyä eräiden osien korkean lämpötilan ja palovammojen vaaran vuoksi.
- Jos kaapeli on vaihdettava, vaihdetulla kaapelilla on oltava sama poikkileikkaus.
- Ohjauspaneelin yläkansi on erittäin tärkeä. Jos sen irrottaminen on välttämätöntä, se on myöhemmin asennettava takaisin täsmällisesti samoin, kuin se oli ennen irrottamista.
- Ota kahdesti vuodessa yhteyttä tekniseen huoltoon tarvittavien tarkastusten suorittamiseksi:
o Tiivisteiden kunnon tarkastus
o Laitteen osien kunnon tarkastus - Jos virtajohto on vaurioitunut, valmistajan, myynnin jälkeisen huoltopalvelun tai pätevän henkilöstön pitää vaihtaa se vaaran välttämiseksi.
5.2.2 Pidempiaikainen käytöstä poisto
Jos laitetta ei käytetä pidempää aikaa (loma-aika, väliaikainen sulkeminen), on muistettava:
• Puhdistaa laite tarkasti
- Kytkeä päävirtakytkin pois päältä.
FI
6. EPÄSÄÄNNÖLLISYYDET, HÄLYTYKSET JA HÄIRIÖT
Alla on lisää ohjeita siitä, mitä tehdä epäsäännöllisyyden tai toimintahäiriön sattuessa. Mahdolliset syyt ja mahdolliset ratkaisut on esitetty alla olevassa taulukossa. Jos olet epävarma tai jos ongelmaa ei voida ratkaista, ota yhteyttä tekniseen huoltoon.
Älä yritä manipuloida sähkökomponentteja itse, koska siihen sisältyy hengenvaara. Nämä osat ovat jännitteellisiä.
| EPÄSÄÄNNÖLLISYYS | MAHDOLLINEN SYY | RATKAISU |
| Jäähdytin ei toimi | Sähkövirta puuttuu | Tarkista jäähdyttimen virransyöttö ja varmista, että pääkytkimen merkkivalo palaa. |
| Riittämätön lämpötila | Pikajäähdytyskaapin sijoittaminen | Tarkista, ettei lähellä ole mitään lämmönlähdettä. |
| Ympäristön lämpötila | Tarkista, että ympäristön lämpötila on alle + 32 °C pakastimille ja + 38 °C jääkaapeille ja kalansäilytyskaapeille. | |
| Oven sulkeminen | Tarkista, että ovi sulkeutuu kunnolla. | |
| Elintarvikkeen asettelu jäähdytyskaappiin | Tarkasta, että elintarvike on jaettu oikein, ettei puhaltimen sisäilmanpoisto ole tukkeutunut ja että ruokien laittamisesta kulunut aika on riittävä niiden jäähtymiseen. | |
| Lauhduttimen puhdistus | Tarkista, että lauhdutin on puhdas: Mitä puhtaampi laite, sitä suurempi on energiansäästö, erityisesti lauhduttimen tapauksessa. Siivoustiheys riippuu tilan olosuhteista. Jos huomaat, että lauhdutin on likainen, tilaa puhdistus teknisestä huollosta. | |
| Outoja ääniä tai liiallista melua | Virheellinen vaakatasoon asettaminen ja oven virheellinen sulkeutuminen | Tarkista, että laite on vaakasuorassa asennossa ja että ovi sulkeutuu kunnolla. |
| Kitkaa jääkaapin liikkuvassa osassa | Tarkista, ettei jäähdyttimen liikkuvassa osassa ole kitkaa aiheuttavaa osaa. |
HUOMIO: jos esiintyy taulukossa mainitsematonta epäsäännöllisyyttä, pitää ottaa yhteyttä tekniseen huoltoon. Valmistaja pidättää itselleen oikeuden ominaisuuksien muutokseen ilman edeltävää ilmoitusta.
Tähän käyttöohjeeseen on liitetty termostaatin ohjeet yksityiskohtiin tutustumista varten.
6.1 Hälytys ja virheet
| KOODI | MERKITYS | RATKAISUT | VIRHEEN SEURAUKSET |
| AL | Liian alhaisen lämpõtilan hälytys | Tarkista lämpõtila laitteessaTarkista parametrit A1 ja A2 | Laite toimii edelleen normaalisti |
| AH | Liian korkean lämpõtilan hälytys | Tarkista lämpõtila laitteessaTarkista parametrit A3 ja A4 | Laite toimii edelleen normaalisti |
| id | Avoimen oven hälytys | Tarkista että ovi on suljettu kunnolla.Tarkista oven sulkemisanturi.Tarkista parametrit i0 ja i1 | Höyrystimen puhallin pysähtyy, kunnes hälytys kytketään pois päältä |
| iA | Kompressorin suojaustulon hälytys (vain jos parametri i0 = 2) | Tarkista syyt, jotka aktivoivat tulon.Tarkista parametrit i0 ja i1 | Kompressori ja höyrystin pysähtyvät |
| Pr1 | Kammion lämpõmittarin virhe | Tarkista parametri POTarkista lämpõmittarin yhteensopivuusTarkista, onko lämpõmittari kytketty oikeinTarkista kammion lämpõtila | Jos virhe ilmenee valmiustilassa "Stand by):- Jos parametri C11 = 0, ei voida käynnistää mitään sykliä- Jos parametri C11 = 1. Tuoteanturi toimii kammiolämpõmittarina ja ainoastaan aikasyklin käynnistäminen on mahdollista. |
| Jos virhe esiintyy aikaohjatun syklin aikana:- Jos parametri C11 = 0, sykli keskeytetään- Jos parametri C11 = 1, tuoteanturi toimii kuin kammion lämpõmittari ja jäähdytysprosessi jatkuu. | |||
| Jos virhe esiintyy lämpõtilaohjatun syklin aikana:- Jos parametri C11 = 0, sykli keskeytetään- Jos parametri C11 = 1, tuoteanturi toimii kuin kammion lämpõmittari ja jäähdytysprosessi jatkuu. | |||
| Jos virhe esiintyy ylläpitotilassa:- Jos parametri C11 = 0, kompressorin aktiivisuus riippuu parametreista C4, C5 ja C6.- Jos parametri C11 = 1, tuoteanturi toimii kuin kammion lämpõmittari ja ylläpitoprosessi jatkuu. | |||
| Pr2 | Tuoteanturin virhe | Tarkista parametri POTarkista lämpõmittarin yhteensopivuusTarkista, onko lämpõmittari kytketty oikeinTarkista kammion lämpõtila | Jos virhe ilmenee valmiustilassa "Stand by):- Ainoastaan siihen liittyvien syklien käynnistäminen on sallittu. |
| Jos virhe esiintyy aikaohjatun syklin aikana:- Jäähdytys jatkuu | |||
| Jos virhe esiintyy lämpõtilaohjatun syklin aikana:- Jäähdytys jatkuu aikaohjatussa syklissä | |||
| Jos virhe esiintyy ylläpitotilassa:- Ylläpitosykli jatkuu. |
7. TUOTTEEN KIERRÄTYS
Sähkö- ja elektroniikkaromua koskeva EU-direktiivi 2012/19/EU määrittää, että kodinkoneita ei saa hävittää samalla tavalla kuin tavallisia yhdyskuntajätteitä. Käyttämättömät laitteet pitää kerätä erikseen, jotta niiden sisältämien materiaalien talteenotto- ja käsittelyprosentti voidaan optimoida ja mahdolliset terveys- ja ympäristöhaitat voidaan estää. Kaikkiin tuotteisiin on kiinnitetty yliviiivatun säiliön symboli muistuttamaan jätteiden erilliskeräyksen välttämättömyydestä. Lisätietoja kodinkoneiden oikeasta hävittämisestä niiden omistajat voivat saada toimivaltaisilta viranomaisilta tai laitteiden myyjiltä.
DK
Adgang til professionel reparation, såsom internetsider, adresser, kontaktoplysninger
Model nr: GBC05X
