KÄYTTÖOHJE HWCB 60D UKSSMN HOOVER

Kiitos, että ostit tämän tuotteen.

Lue tämä käyttöopas huolellisesti ennen jääkaapin käyttöä sen suorituskyvyn maksimoimiseksi. Säilytä kaikki asiakirjat myöhempää käyttöä tai muita omistajia varten. Tämä tuote on tarkoitettu vain kotikäyttöön tai vastaavan tyyppiseen käyttöön, kuten:

• henkilökunnan keittiöalueella myymälöissä, toimistoissa ja muilla työpaikoilla
• maatiloilla, hotellien, motellien ja muiden asuinympäristöjen asiakkaille
• aamiaismajoituksissa (B & B)
• pitopalveluissa ja vastaaviin käyttötarkoituksiin, jotka eivät ole vähittäismyyntiä.

Tätä laitetta saa käyttää vain elintarvikkeiden säilyttämiseen. Muu käyttö katsotaan vaaralliseksi, eikä valmistaja ole vastuussa laiminlyönneistä. Lisäksi on suositeltavaa huomioida takuuehdot.

TURVALLISUUSOHJEET

Lue käyttö- ja asennusohjeet huolellisesti!

Ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja huollosta.

Laitteen valmistaja ei ole vastuussa sellaista seurauksista, jotka johtuvat laitteen ohjeiden ja varoitusten noudattamatta jättämisestä.

Säilytä kaikki asiakirjat, jotta voit luovuttaa ne seuraavalle mahdolliselle omistajalle.

• Älä liitä laitetta verkkovirtaan, ennen kuin kaikki pakkaus- ja suojamateriaalit on poistettu. Pidä kaikki pakkausmateriaali poissa lasten ulottuvilta. Laatikkopahvi ja muovipussit voivat aiheuttaa tukehtumisvaaran!
• Anna laitteen olla käyttämättömänä vähintään 4 tuntia ennen sen käynnistämistä, jotta kompressorin öljy pääsee asettumaan, jos tuotetta on kuljetettu vaakatasossa.
  • Varmista, ettei ole kuljetusvaurioita.
• Älä vaurioita jäähdytyspiiriä.
• Pidä laitteen kotelon tai rakenteelliset tuuletusaukot vapaina esteistä.
• Älä koskaan pese kompressorin paikkaa vedellä. Pyyhi se kuivalla liinalla huolellisesti puhdistuksen jälkeen ruostumisen estämiseksi.
• Laite on painava ja sen vuoksi sen käsittelemiseen tarvitaan aina vähintään kaksi henkilöä.
• Asenna ja säädä laitteen jalkoja tarpeen mukaan niin että laite on tasapainossa ja tasaisesti. Asennuspaikan on oltava sopivan kokoinen ja sovelluttava laitteen käyttötarkoitukseen.
• Varmista, että laitteen arvokilvessä ilmoitetut sähkötiedot vastaavat käytettävissä olevaa virransyöttöä. Jos näin ei ole, ota yhteyttä sähköasentajaan.
• Verkkoliitäntä: 220–240 V, 50 Hz Epänormaali jännitevaihtelu voi estää laitteen käynnistymisen tai vaurioittaa lämpötilan säätöä tai kompressoria

tai aiheuttaa epänormaalia käyntiääntä. Tässä tapauksessa laitteeseen on asennettava automaattinen jännitteensäädin.

- Vain Iso-Britannia: Laitteen virtajohtoon on liitetty 3-haarainen (maadoitettu) pistoke, joka sopii 3-haaraiseen (maadoitettuun) pistorasiaan. Kolmatta tappia (maadoitus) ei koskaan saa leikata pois tai poistaa jollakin muulla tavalla. Pistoke tulisi olla käytettävissä laitteen asennuksen jälkeen.

- Varmista, että virtajohto ei ole jäänyt laitteen alle kuljetuksen tai siirron aikana tai sen jälkeen, koska tämä voisi aiheuttaa virtajohdon katkeamisen tai vahingoittumisen. Jos virtajohto on vaurioitunut, valmistajan, sen huoltoedustajan tai vastaavan ammattitaitoisen henkilön on vaihdettava se vaaran välttämiseksi.

- Älä asenna laitetta kosteaan, öljyiseen tai pölyiseen paikkaan äläkä altista laitetta suoralle auringonvalolle ja vedelle.

- Älä asenna laitetta lämmittimien tai syttyvien materiaalien lähelle.

- VAIN pakasteosan sisältävät laitteet: älä avaa ovea sähkökatkoksen aikana. Pakastettujen ruokien laadun ei pitäisi kärsiä, mikäli sähkökatkos kestää vähemmän kuin arvokilvessä ilmoitetun ajan (lämpötilan nousuaika). Jos sähkökatkos kestää kauemmin, ruokapakasteiden kunto tulisi tarkistaa ja ruoka tulisi syödä välittömästi tai se tulisi keittää ja pakastaa sitten uudelleen.

- On aivan normaalia, jos laitteen oven avaaminen tuntuu vaikealta heti oven sulkemisen jälkeen. Tämä johtuu paine-erosta, joka tasaantuu hiljalleen. Oven avaaminen käy normaalisti muutaman minuutin kuluttua.

- Älä säilytä laitteessa lääkkeitä, bakteereita tai kemiallisia aineita. Laite on kotitalouslaite eikä sitä ole tarkoitettu sellaisten tuotteiden säilytykseen, jotka vaativat tarkkoja säilytyslämpötiloja.

- Älä vedä tai taita virtajohtoa tai kosketa pistoketta märillä käsillä.

- Älä säilytä laitteessa syttyvää ponnekaasua (esimerkiksi suihkepulloja) sisältäviä tuotteita tai tuotteita, jotka voivat räjähtää. Räjähdysvaara!

- Älä laita jääkaapin päälle epävakaita esineitä (esimerkiksi raskaita esineitä tai vedellä täytettyjä astioita). Näin voit välttää onnettomuudet, jotka voisivat aiheutua esineiden tippumisesta käyttäjän päälle, tai sähköiskusta kosketuksesta veteen.

- Älä käytä sähkölaitteita laitteen ruoansäilytystiloissa, mikäli ne eivät ole valmistajan suosittelemia.

- Älä koske sisäisiin jäähdytyselementteihin (erityisesti märin käsin) halkeamien tai vammojen välttämiseksi.

- Vaaratilanteita voi aiheutua erityisesti lapsille tai henkilöille, jotka eivät pysty käyttämään laitetta turvallisesti vajavaisten fyysisten, aistillisten tai

henkisten kykyjensä vuoksi tai jotka ovat kokemattomia ja tietämättömiä laitteen turvallisesta käytöstä.

- Varmista, että lapset ja tällaiset henkilöt ovat ymmärtäneet laitteen käyttöön liittyvät riskit ja vaarat. Turvallisuudesta vastuussa olevan henkilön on valvottava tai opastettava lapsia ja kyseisiä käyttäjäryhmiä, kun he käyttävät laitetta. Vain yli 8-vuotiaat lapset saavat käyttää laitetta.

- Lapset eivät saa leikkiä laitteella.

• 3–8-vuotiaat lapset saavat täyttää ja tyhjentää laitteen.

- VAIN pakasteosan sisältävät laitteet: älä säilytä pakasteosassa pullotettuja tai purkitettuja nesteitä (erityisesti hiilihappopitoisia juomia). Pullot ja purkit voivat räjähtää!

- VAIN pakasteosan sisältävät laitteet: älä koskaan laita suoraan pakasteosasta otettua ruokaa suoraan suuhusi. Alhainen lämpötila voi aiheuttaa paleltumia!

- Huolehdi siitä, että oven tiivisteet ja muoviosat ovat puhtaat eikä niissä ole öljyä tai rasvaa. Muussa tapauksessa muoviosat ja tiivisteet haurastuvat.

- Irrota virtajohto pistorasiasta ennen minkään toimenpiteen tekemistä.

- Älä yritä nopeuttaa sulatusta käyttämällä mekaanisia laitteita tai muita keinoja, lukuun ottamatta laitteen valmistajan suosittelemia menetelmiä.

- Älä käytä teräväkärkisiä tai -reunaisia esineitä, kuten veitsiä tai haarukoita, huurteen poistamiseen.

- Älä koskaan käytä sulatukseen hiustenkuivainta, sähkölämmitintä tai muita vastaavia sähkölaitteita.

- Pidä pistoke puhtaana. Pistokkeessa oleva pöly voi aiheuttaa tulipalon.

- Älä yritä korjata, purkaa tai muokata laitetta itse. Jos laite on korjattava, ota aina yhteyttä asiakaspalveluumme.

• Valvo lapsia, kun laitetta puhdistetaan tai huolletaan.

- Älä puhdista kylmiä lasihyllyjä kuumalla vedellä. Nopeat lämpötilanmuutokset voivat aiheuttaa lasin rikkoutumisen.

- VAROITUS: Jäähdytyspiirin letkut sisältävät pienen määrän ympäristöystävällistä mutta herkästi syttyvää kylmäainetta (R600a) ja eristyskaasua (syklopentaani). Se ei vahingoita ilmakehän otsonikerrosta eikä kiihdytä kasvihuoneilmiötä. Jäähdytyspiiristä mahdollisesti vuotanut kylmäaine voi vahingoittaa silmiä tai syttyä palamaan.

- Jos jäähdytyspiiri vaurioituu:

• Sammuta laite ja irrota verkkovirtapistoke.
• Pidä avotuli ja/tai syttymislähteet loitolla laitteesta.
• Tuuleta huonetta perusteellisesti useita minuutteja.
• Ilmoita asiasta asiakaspalveluun.

• VAROITUS: Älä vahingoita pistoketta tai sähköjohtoa, sillä se saattaa aiheuttaa sähköiskun tai tulipalon.
- VAROITUS: Älä käytä monipistokkeisia jatkojohtoja äläkä siirrettäviä virtalähteitä. Emme suosittele jatkojohtojen ja monitoimisten matkaadapterien käyttöä.
- Älä istu tai seiso laitteen päällä. Voit vahingoittaa itseäsi tai laitetta. Tätä laitetta ei ole suunniteltu pinottavaksi muiden laitteiden kanssa torniksi.
- Tuote on suunniteltu ja valmistettu vain kotikäyttöön.
- Laitteessa tulee käyttää vain valmistajan toimittamia alkuperäisiä osia. Valmistaja takaa turvavaatimusten täyttymisen vain näin osien osalta.
- Oven jättäminen auki pitkäksi aikaa voi aiheuttaa laitteen sisältämien tuotteiden huomattavan lämpötilan nousun.

- Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden kanssa. Puhdista myös säännöllisesti vedenpoistojärjestelmät.

- Puhdista vesisäiliöt, jos ne eivät ole olleet käytössä 48 tuntiin. Huuhtele vesijärjestelmä antamalla veden virrata, jos vettä ei ole käytetty 5 päivään.

- Säilytä raaka liha ja kala jääkaapissa asianmukaisissa astioissa, jotta ne eivät joudu kosketuksiin muiden elintarvikkeiden kanssa tai jotta niistä ei tipu nesteitä muihin elintarvikkeisiin.

- Kahdella tähdellä merkityt pakastinosastot (jos laitteessa on sellaisia) soveltuvat esipakastettujen tuotteiden säilytykseen, jäätelöjen varastointiin tai valmistukseen sekä jääkuutioiden valmistukseen.

- Yhdellä, kahdella tai kolmella tähdellä merkityt osastot (jos laitteessa on sellaisia) eivät sovellu tuoreen ruoan pakastamiseen.

- Jos laite ei ole käytössä pitkään aikaan, sammuta laite, sulata se, puhdista, kuivaa ja jätä ovi auki, jotta laitteeseen ei muodostu hometta.

• Viinikaapit: tämä laite on tarkoitettu yksinomaan viinin säilyttämiseen
- Vapaasti seisova laite: tämä kylmälaite on tarkoitettu käytettäväksi vapaasti seisovana laitteena eikä sitä saa käyttää sisäänrakennetun mallin tavoin
- Laitteet, joissa ei ole neljällä tähdellä merkittyä osastoa: tämä kylmälaite ei sovellu elintarvikkeiden pakastamiseen

Vanhojen laitteiden hävittäminen

Tämä laite on merkitty EU:n sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2012/19/EU mukaisesti. Sähkö- ja elektroniikkalaiteromu sisältää sekä saastuttavia aineita ( jotka voivat aiheuttaa haitallista vaikutusta ympäristölle) että peruskomponentteja ( joita voidaan käyttää uudelleen). On tärkeää, että sähkö- ja elektroniikkalaiteromu käsitellään erityisellä tavalla, jotta kaikki saastuttavat materiaalit voidaan poistaa ja hävittää asianmukaisesti ja kaikki materiaalit voidaan ottaa talteen ja kierrättää.

Yksilöillä on tärkeä rooli sen varmistamisessa, että sähkö- ja elektroniikkalaiteromusta ei tule ympäristöongelmaa. Tätä varten on tärkeää noudattaa muutamaa perussääntöä:

- Sähkö- ja elektroniikkalaiteromua ei saa käsitellä kotitalousjätteenä.

- Sähkö- ja elektroniikkalaiteromu on luovutettava kunnan tai rekisteröityjen yritysten hallinnoimiin keräyspisteisiin. Monissa maissa suurille sähkö- ja elektroniikkalaiteromuille voi olla kotikeräys.

Kun ostat uuden laitteen, vanha laite voidaan monissa maissa palauttaa kauppiaalle, jonka on otettava se vastaan ilmaiseksi kertaluonteisesti, kunhan laite on samantyyppinen ja toimii samalla tavalla kuin toimitettu laite.

Vaatimustenmukaisuus

Lisäämällä tähän tuotteeseen -merkinnän varmistamme, että tämä tuote täyttää kaikki olennaiset eurooppalaiset lakisääteiset turvallisuus-, terveys- ja ympäristövaatimukset.

Takuu

Vähimmäistakuu on: 2 vuotta EU-maissa, 3 vuotta Turkissa, 1 vuosi Isossa-Britanniassa, 1 vuosi Venäjällä, 3 vuotta Ruotsissa, 2 vuotta Serbiassa, 5 vuotta Norjassa, 1 vuosi Marokossa, 6 kuukautta Algeriassa, Tunisia ei vaadi lakisääteistä takuuta.

Energiansäästö

Tehokkaampaa energiansäästöä varten suosittelemme seuraavaa:

• Asenna laite kauas lämmönlähteistä, ei alttiina suoralle auringonvalolle ja hyvin tuuletettuun tilaan.
• Älä laita kuumaa ruokaa jääkaappiin, jotta se ei nosta sisäistä lämpötilaa ja aiheuttaa siten kompressorin iatkuvaa toimintaa.
• Älä täytä laitetta liikaa elintarvikkeilla asianmukaisen ilmankierron varmistamiseksi.
• Sulata laite, jos sen sisäpuolella on jäätä helpottaaksesi kylmän siirtymistä.
• Sähkökatkoksen yhteydessä on suositeltavaa pitää jääkaapin ovi suljettuna.
  • Avaa tai pidä laitteen ovet mahdollisimman vähän auki.
  • Vältä laitteen säätämistä liian kylmiin lämpötiloihin.
• Poista laitteen takapuolella oleva pöly

Valonlähteen (LED) voi vaihtaa vain ammattilainen Tämä tuote sisältää valonlähteen energialuokkaan G

ASENNUSOHJEET

Ennen kuin käytät viinikaappia

• Poista ulko- ja sisäpuolen pakkaus.
• Anna laitteen seistä pystyasennossa noin 2 tuntia ennen sen kytkemistä virtalähteeseen. Se vähentää jäähdytysjärjestelmän kuljetuksen aikaisen käsittelyn aiheuttaman toimintahäiriön vaaraa.
• Puhdista sisäpinta haalealla vedellä ja pehmeällä liinalla.
• Kun laite hävitetään, valitse valtuutettu jätteenkeräyspaikka.

Viinikaapin asennus

• Tämä laite on suunniteltu vapaasti seisovaksi tai kalusteisiin asennettavaksi (sisäänrakennettu, täysin upotettu) (Katso lisätietoja laitteen takaosan tarrasta).
• Tämä laite on tarkoitettu yksinomaan viinin tai juomien säilyttämiseen
• Aseta viinikaappi lattialle, joka on riittävän tukeva kannattamaan laitetta sen ollessa täynnä. Aseta viinikaappi vaakasuoraan säätämällä viinikaapin pohjassa olevaa etusäätöjalkaa.
• Tässä laitteessa käytetään syttyvää kylmäainetta. Älä koskaan vahingoita jäähdytysputkistoa kuljetuksen aikana. Sijoita viinikaappi pois suorasta auringonvalosta ja lämmönlähteiden (hella, lämmitin, lämpöpatteri jne.) läheltä. Suora auringonvalo saattaa vaikuttaa akryylipintaan ja lämmönlähteet saattavat lisätä sähkönkulutusta. Äärimmäisen kylmät ympäristön lämpötilat saattavat myös aiheuttaa sen, ettei laite toimi kunnolla.
  • Vältä sijoittamasta laitetta kosteisiin paikkoihin.
• Kytke viinikaappi yksittäiseen, kunnolla asennettuun ja maadoitettuun seinäpistorasiaan. Älä missään tapauksessa leikkaa tai poista virtajohdon kolmatta (maadoitus) haaraa. Sähkövirtaa ja/tai maadoitusta koskevat kysymykset on ohjattava valtuutetulle sähköasentajalle tai Tuotehuoltokeskukseen.

Huomio

• Säilytä viiniä suljetuissa pulloissa.
• Älä ylikuormita kaappia.
• Älä avaa ovea, ellei se ole välttämätöntä.
• Älä peitä hyllyjä alumiinifoliolla tai muulla hyllymateriaalilla, jotka voivat estää ilmankierron.
• Jos viinikaappia säilytetään pitkään ilman käyttöä, suosittelemme jättämään oven raolleen huolellisen puhdistuksen jälkeen. Näin ilma pääsee kiertämään kaapin sisällä, ja mahdollinen kondensoituminen ja homeen tai hajun muodostuminen voidaan välttää.

Ympäristön lämpötilarajat

Laite on suunniteltu toimimaan arvokilpeen merkityn ympäristön lämpötilaluokan mukaisesti.

• Laajennettu lauhkea (SN): kylmälaite toimii suunnitellusti, kun ympäristön lämpötila on 10–32 °C.
• Lauhkea (N): kylmälaite toimii suunnitellusti, kun ympäristön lämpötila on 16–32 °C.
• Subtrooppinen (ST): kylmälaite toimii suunnitellusti, kun ympäristön lämpötila on 16–38 °C.

VIINIKAAPIN/JUOMAKAAPIN KÄYTTÖ JA LÄMPÖTILAN SÄÄDÖN ASETTAMINEN

> Ohjausjärjestelmän ohjeet

- -painike

Tämän laitteen kytkeminen päälle/pois (paina ja pidä painettuna noin 3 sekuntia).

- -painike

Sisävalon kytkeminen päälle/pois.

- painike

Säätää ylemmän osaston lämpötilaa.

- -painike

Säätää alemman osaston lämpötilaa.

• LED-näyttöikkuna vasemmalla

Ylemmän osaston lämpötilan säätäminen.

• LED-näyttöikkuna oikealla

Alemman osaston lämpötilan säätäminen.

- merkkivalo

Kompressori käyttönäytössä.

Lämpötilan säätöjen asettaminen

- Kun painat △- tai ▽- painiketta, järjestelmä siirtyy ylä- tai alatilassa automaattisesti asetustilaan. LED vilkkuu ja näyttää asetuslämpötilan.

Paina painiketta kerran, jolloin lämpötila laskee tai nousee 1 °C. Kun ylität määritettävissä olevan vähimmäisarvon, lämpötila nousee automaattisesti korkeimpaan säädettävään lämpötila-arvoon. Kun painiketta ei ole painettu 5 sekuntiin, LED-valo lakkaa vilkkumasta, minkä jälkeen se näyttää jälleen ylä- tai alatilan lämpötilan.

- Pistorasiasta irrottamisen jälkeen järjestelmä palaa takaisin tehtaan asettamaan lämpötilaan. Tehdaslämpötilat on esitetty alla:

Ylätila: 6 °C

Alatila: 12 °C

- Jos haluat nähdä kaikki sisäasetuslämpötilat, paina alemman tai ylemmän tilan asetuspainiketta, jolloin LED-valo vilkkuu ja asetuslämpötila tulee näkyviin. Kun painiketta ei ole painettu 5 sekuntiin, LED-valo lakkaa vilkkumasta ja palaa sen jälkeen takaisin näyttämään todellisen lämpötilan.

Ylätila: Lämpötila-asetusta voidaan säätää välillä 5–10 °C.

Alatila: Lämpötila-asetusta voidaan säätää välillä 10–18 °C.

Lämpötilahälytys

Jos sisälämpötila on korkeampi kuin 23 °C, näytössä näkyy HI ja hälytys/ääni kuuluu yhden tunnin kuluttua. Se ilmoittaa, että sisälämpötila on liian korkea. Jos sisälämpötila on alle 0 °C, näytössä näkyy LO ja samalla vikatilan hälytys on aktiivinen

Lämpötilan muistamistoiminto

Sähkökatkon sattuessa viinikaappi muistaa aiemmat lämpötila-asetukset ja kun virta on palautunut, kaapin lämpötila palautuu sähkökatkosta edeltäväksi lämpötilaksi.

Sisävalo

Energiankulutuksen vähentämiseksi viinikaappi sammuttaa LED-valot automaattisesti 10 minuutin kuluttua.

Voit myös halutessasi pitää LED-valon aina päällä. Paina VALO-painiketta ja pidä sitä painettuna 5 sekunnin ajan. Näyttöön tulee näkyviin LP. Näyttö palaa 4 sekunnin kuluttua takaisin normaaliksi ja valo palaa, kunnes se kytketään manuaalisesti pois päältä.

Jos haluat palauttaa automaattisen valon sammumisen takaisin käyttöön ja säästää energiaa (suositus), paina VALO-painiketta 5 sekunnin ajan. Näyttöön tulee näkyviin LF, ja näyttö palautuu normaaliksi 4 sekunnin jälkeen. Valo sammu nyt automaattisesti 10 minuutin kuluttua.

Hyllyt

• Jotta oven tiivisteen eivät vaurioidu, varmista, että ovi on täysin auki, kun vedät hyllyjä ulos kiskotilasta.
• Jotta viinikaapin sisältöä olisi helppo käsitellä, hyllyjä on vedettävä ulospäin kiskotilasta noin 1/3. Tässä yksikössä on hyllykiskojen kummallakin puolella lovet, jotka estävät pullojen putoamisen kaapista.

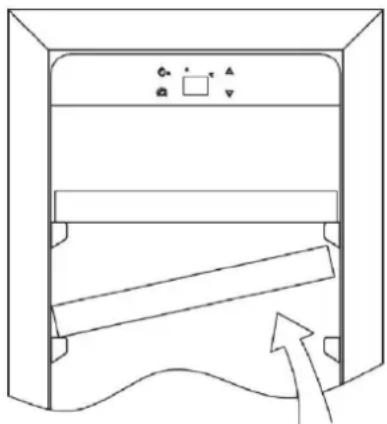

• Kun poistat näitä hyllyjä kiskotilasta, kallista hyllyä kaavion mukaisesti ja vedä se yksinkertaisesti ulos tai työnnä hyllyä, kunnes se on tukevasti tukikannattimien päällä. Näin voit poistaa hyllyjä tai asentaa niitä paikoilleen.

HUOMAA:

• Jos laite ei ole kytkettynä pistorasiaan, siinä ei ole virtaa, tai se on kytketty pois päältä, odota 3–5 minuuttia ennen laitteen käynnistämistä uudelleen. Jos yrität käynnistää uudelleen ennen kuin tämä aika on kulunut, viinikaappi ei käynnisty.
• Kun käytät viinikaapia/juomakaappia ensimmäistä kertaa tai käynnistät viinikaapin/juomakaapin pitkän käyttämättömyysjakson jälkeen, jolloin siitä on ollut virta pois kytkettynä, valitsemasi lämpötilan ja LED-valon lukeman välillä voi olla muutaman asteen ero. Tämä on normaalia ja johtuu aktivointiajan pituudesta. Kun viinikaappi/juomakaappi on ollut käynnissä muutaman tunnin ajan, kaikki palaa normaaliksi.

Oven avautumissuunnan vaihtaminen

Laitteen oven avautumissuuntaa voidaan vaihtaa, mutta siinä on ostettaessa saranat oikealla puolella. Vasemmanpuoleinen saranointisarja toimitetaan yksikön mukana (laatikossa). Voit sen avulla halutessasi vaihtaa saranointia.

Tyyppi A (täyslasinen/ruostumattomasta teräksestä valmistettu ovi)

1. Alempi sarana (oikea) 2. Ruuvit 3. Oven akseli

2. Ovi 5. Yläsarana (oikea) 6. Saranaruuvit

3. Yläsarana (vasen)

4. Reiän peittotulppa

5. Alempi sarana (vasen)

6. Oven rajoitin 11. Ruuvi

7. Avaa ovi 90 asteen kulmaan, irrota 2 ruuvia (2) alemmasta oven akselista (3), irrota ovi (4), irrota akselilevy (3) ovesta (Kuva A).

8. Avaa oven karmin (11) ja rajoittimen (10) alla oleva ruuvi ja aseta se oven karmin vasemmalle puolelle. (Kuva A/B)

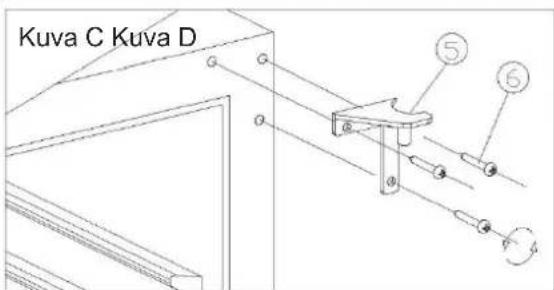

9. Irrota 3 saranaruuvia (6) yläsaranasta (oikealla) (5) ja irrota se. (Kuva C)

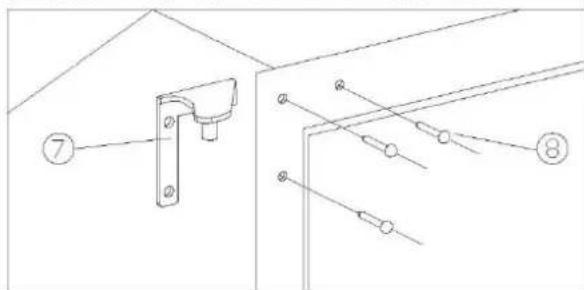

10. Irrota koristenaula (8) kaapin vasemmalta yläosasta ja asenna varayläsarana (vasen) (7) kaapin vasemmalle puolelle yläosaan 3 ruuvilla. (Kuva D)
11. Asenna vara-alasarana vasemmalle (9) edellä kuvatulla tavalla. (Kuva E)
12. Asenna ja kohdista ovi.
13. Peitä reiät (8) muovisilla suojuksilla

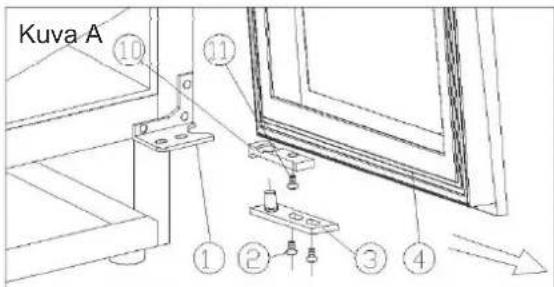

Kuva A ⑩ ⑪ ① ② ③ ④

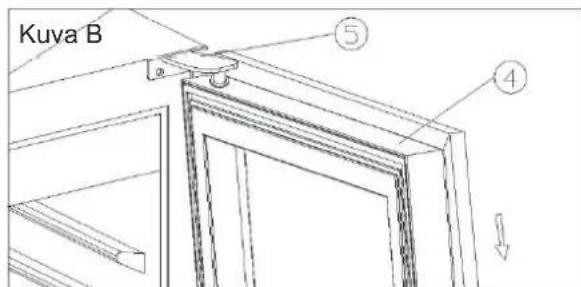

Kuya B ⑤ ④

Kuva C Kuva D ⑤ ⑥ ⑦

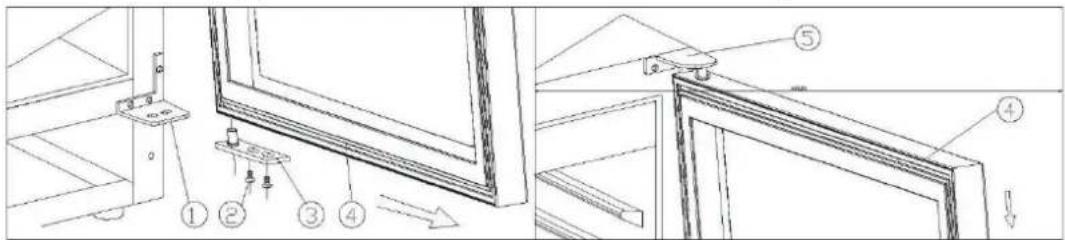

B-tyyppi (ohut, ruostumattomasta teräksestä valmistettu ovi)

1. Alasarana (oikea) 2. Ruuvit 3. Oven akseli
2. Ovi 5. Yläsarana (oikea) 6. ruuvit
3. Yläsarana (vasen) 8. Alasarana (vasen)

A

1. Poista 2 ruuvia (1) ja vedä sitten ovea (4) nuolen suuntaan. Poista ovi. Irrota alasarana (oikea) (1). (Kuva A ja kuva B)
2. Poista 3 ruuvia (6) oikeasta yläsaranasta, irrota sitten poista oikea yläsarana (5) ja oikea alasarana (1). (Katso kuva C)
3. Käytä ruuveja, jotka irrotit oikeista sivusaranoista vasemman ylä- ja alasaranan (7) (8) kiinnittämiseen. (Kuva D ja kuva E)
4. Käännä ovea 180 astetta, kokoa ovi sitten irrotukseen nähden päinvastaisella tavalla.

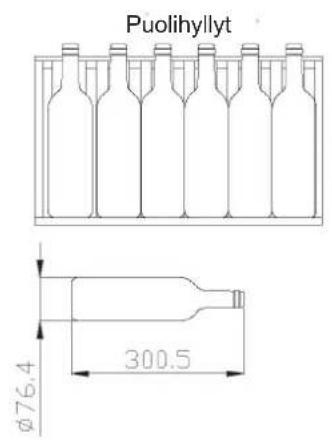

Säilytyskaavio

Tarkista tuotteen todellisen kokoonpanon mukainen säilytyskaavio.

Yhteensä: 46 pulloa (maks.)

täyshyllyt

Puolihyllyt φ76.4 300.5

Laite käyttää vähiten energiaa, kun hyllyt on asetettu kaappiin. Katso yllä olevat kuvat.

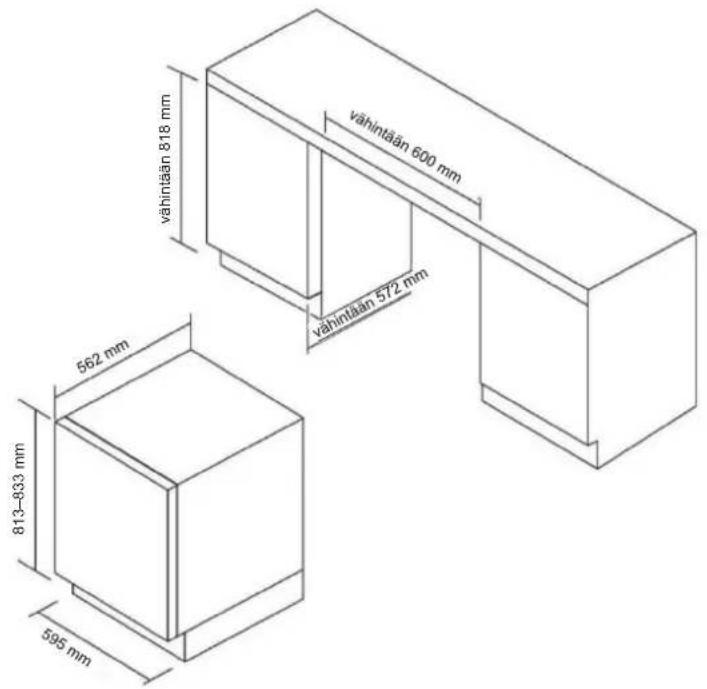

Asennustiedot, kun viinikaappi sijoitetaan kalusteisiin

Korkeus 813 mm, täyslasinen/ruostumattomasta teräksestä valmistettu teräsovi

vähintään 600 mm vähintään 572 mm vähintään 818 mm 562 mm 813-833 mm 595 mm

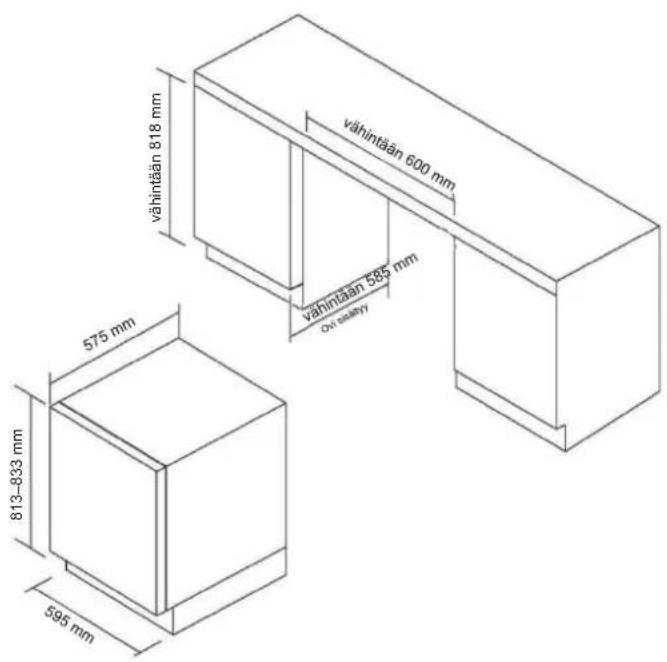

Korkeus 813, ohut, ruostumattomasta teräksestä valmistettu ovi

vähintään 600 mm vähintään 818 mm vähintään 585 mm DVI saliety 575 mm 813-833 mm 595 mm

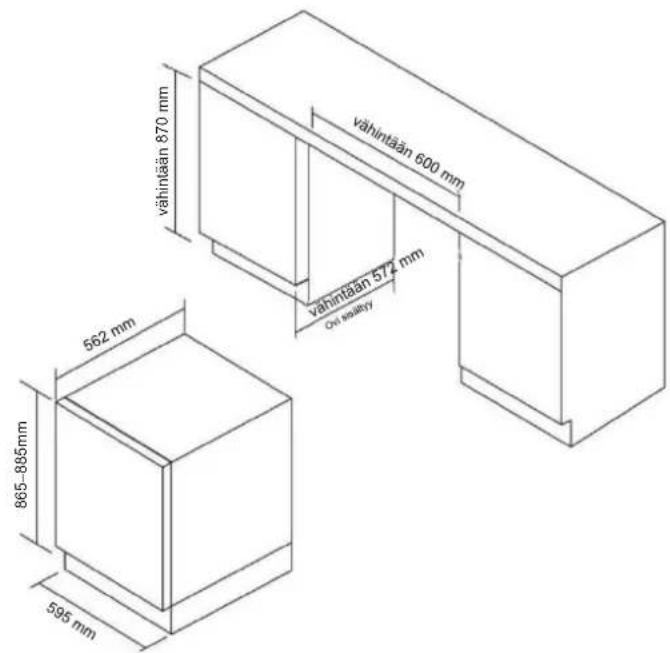

Korkeus 865 mm, täyslasinen/ruostumattomasta teräksestä valmistettu teräsovi

vähintään 600 mm vähintään 870 mm vähintään 572 mm Ool saakty 662 mm 865-885mm 595 mm

vähintään 600 mm vähintään 870 mm vähintään 585 mm Võxässkyy 575 mm 865-985mm 595 mm

KUNNOSSAPITO JA HUOLTO

Viinikaapin puhdistus

• Katkaise virta, irrota laite pistorasiasta ja poista kaikki osat, mukaan lukien hyllyt ja teline.
• Pese sisäpinnat liuoksella, jossa on lämmintä vettä ja ruokasoodaa. Seoksessa pitäisi olla 2 ruokalusikallista ruokasoodaa ja litra vettä.
• Pese hyllyt miedolla pesuaineliuoksella.
• Purista sienestä tai liinasta liika vesi pois ennen säätimien tai minkään sähköosien puhdistamista.
• Pese kaapin ulkopuoli lämpimällä vedellä ja miedolla puhdistusaineella. Huuhtele hyvin ja pyyhi kuivaksi pehmeällä, puhtaalla liinalla.

Miten hiilisuodatin vaihdetaan (jos laitteessasi on sellainen)?

• Hiilisuodattimet sijaitsevat kunkin viinikaappialueen oikeassa yläkulmassa.
  • Avaa ovi ja poista kaksi ylähyllyä (katko ohjeet hyllyjen poistamiseen).
• Käännä suodatinta kuvan A mukaisesti.
• Suodattimen tulisi olla lovien kanssa linjassa kuvan B mukaisesti.
  • Vedä suodatin ulos (kuva C).
• Aseta vaihtosuodatin paikalleen ja kierrä sitä kuvan A mukaisesti, jotta se lukittuu paikalleen.
  • Asenna hyllyt takaisin.

- Useimmat sähkökatkokset kestävät vain muutaman tunnin, eikä niiden pitäisi vaikuttaa laitteen lämpötilaan, jos ovea avataan mahdollisimman vähän. Jos virta on poikki kauemmin, sinun tulisi tehdä tarvittavat toimet kaapin sisällön suojelemiseksi.

Loma-ajat

• Lyhyet lomat: Voit jättää laitteen päälle enintään kolmen viikon pituisten lomien ajaksi.
• Pitkät lomat: Jos laitetta ei käytetä useaan kuukauteen, poista kaikki sisältö ja katkaise laitteesta virta. Puhdista ja kuivaa sisusta huolellisesti. Hajun ja homeen kasvun estämiseksi jätä ovi hieman auki ja estä sen sulkeutuminen vahingossa.

Viinikaapin siirtäminen

• Poista kaikki sisältö.
- Teippaa huolellisesti kaikki laitteen sisäosan irtonaiset osat (hyllyt).
- Käännä säädettävä jalka ylös runkoon vaurioiden välttämiseksi.
• Teippaa ovi kiinni.

- Varmista, että laite pysyy turvallisesti pystyasennossa kuljetuksen ajan. Suojaa laitteen ulkopuoli myös peitolla tai vastaavalla.

Energiansäästövinkit

- Viinikaappi on sijoitettava huoneen viileimpään paikkaan, pois lämpöä tuottavista laitteista ja suorasta auringonvalosta.

ONKO SINULLA VIINIKAAPIN/JUOMAKAAPIN KÄYTTÖONGELMIA?

Voit ratkaista monia yleisiä viinikaapin tai juomakaapin ongelmia helposti itse ja säästää mahdollisten huoltokäyntien kustannukset. Kokeile seuraavia ehdotuksia, jotta näet, saatko ratkaistua ongelman ennen huoltomiehelle soittamista.

VIANETSINTÄOPAS

ONGELMA MAHDOLLINEN SYY
Viinikaappi/juomakaappi ei toimi. Pistoke ei ole pistorasiassa.Laitteen virta on katkaistu.Vikavirtakytkin on lauennut tai sulake on palanut.
Viinikaappi/juomakaappi ei ole tarpeeksi kylmää. Tarkista lämpötilasäädön asetus.Ulkoinen ympäristö saattaa edellyttää suurempaa asetusta.Ovea availlaan liian usein.Ovi ei ole kunnolla kiinni.
Laite käynnistyy ja sammu vähän väliä. Huoneen	lämpötila on tavallista korkeampi.Viinikaappiin/juomakaappiin on lisätty runsaasti sisältöä.Ovea availlaan liian usein.Ovi ei ole kunnolla kiinni.Lämpötilan valitsin ei ole oikeassa kohdassa.Oven tiiviste ei ole tiivis.
Valo ei toimi. Pistoke ei ole pistorasiassa.	Vikavirtakytkin on lauennut tai sulake on palanut.Polttimo on palanut.Valopainike on pois päältä.
Tärinä. Tarkista, että viinikaappi/juomakaappi	on vaakasuorassa.
Viinikaappi/juomakaappi tuntuu liian meluisalta.	Jäähdytysnesteen virtaus saattaa aiheuttaa räminää, mikä on normaalia.Kun jäähdytys loppuu, saatat kuulla kurlaavia ääniä, jotka aiheutuvat viinikaapin/juomakaapin jäähdytysnesteen virtauksesta.Sisäseinien supistuminen ja laajeneminen saattaa aiheuttaa poksahtelua ja ratinaa.Viinikaappi/juomakaappi ei ole vaakasuorassa.
Ovi ei sulkeudu kunnolla. Viinikaappi/juomakaappi	ei ole vaakasuorassa.Ovi on käännetty eikä sitä ole asennettu oikein.Tiiviste on likainen.Hyllyt eivät ole oikeassa asennossa..

Jos haluat ottaa yhteyttä tekniseen tukeen, vieraile verkkosivustossamme osoitteessa: https://corporate.haier-europe.com/en/. Valitse osiosta "verkkosivusto" tuotteesi merkki ja maasi. Sinut siirretään seuraavaksi sivulle, josta löydät puhelinnumeron ja lomakkeen, jonka täyttämällä voit pyytää teknistä tukea

Varaosien saatavuus

• Termostaatteja, lämpötilan tunnistimia, painettuja piirilevyjä ja valonlähteitä on saatavilla varaosina vähintään 7 vuoden ajan sen jälkeen, kun kyseisen mallin viimeinen kappale on tullut myyntiin.
• Ovien kädensijat, ovien saranat, alustat ja korit ovat saatavina varaosina vähintään 7 vuoden ajan ja ovitiivisteet vähintään 10 vuoden ajan sen jälkeen, kun kyseisen mallin viimeinen kappale on tullut myyntiin.

Suositellut lämpötila-ASETUKSET

KAIKKIEN VIINITYYPPIEN säilytys 12–14 °C

Suositeltava JUONTIlämpötila

Samppanja, vuosikerraton, kuohuviini 6 °C

Samppanja, vuosikerta 10 °C

Kuiva valkoviini, Semillon, Sauvignon Blanc 8 °C

Kuiva valkoviini, Gewurztraminer, Riesling 10 °C

Kuiva valkoviini, Chardonnay 10 °C

Vuosikerta, Chardonnay 14 °C

Makea valkoviini, Sauternes Monbazillac, Late Harvest -jääviini 10 °C

Makeat vuosikertavalkoviinit, Sauternes 14 °C

Beaujolais 13 °C

Punaviini, Pinot Noir 16 °C

Vuosikerta, punaviini, Pinot Noir 18 °C

Punaviini, Cabernet, Merlot, Ranska, Australia, Uusi-Seelanti, Chile, 18°C

Argentiina, Italia, Espanja, Kalifornia

Punaviini, Grenache, Syrah 16 °C

Lisätietoja tuotteesta on saatavissa osoitteessa https://eprel.ec.europa.eu/tai skannaamalla laitteen energiamerkissä oleva QR-koodi

Norsk
