Tuotetyyppi	Moottorisaha
Merkki	Husqvarna
Malli	445e II TrioBrake
Iskutilavuus	45,7 cm³
Teho	2,1 kW / 9000 r/min
Paino (ilman ohjauskiskoa ja ketjua, tyhjät säiliöt)	5,2 kg
Vakiokiskon pituus	13 tuumaa (33 cm)
Suositellut kiskon pituudet	13–20 tuumaa (33–51 cm)
Ketjun jako	0,325 tuumaa (8,25 mm)
Polttoainesäiliön tilavuus	0,45 l
Ketjuöljysäiliön tilavuus	0,26 l
Öljypumpun tyyppi	Automaattinen
Joutokäyntinopeus	2700 r/min
Sytytystulppa	NGK BPMR 7A tai Champion RCJ 7Y
Elektrodien väli	0,5 mm
Ketjujarru	Kyllä, suojakaarella ja inertiajärjestelmällä
Tärinänvaimennusjärjestelmä	Kyllä, vaimennuspalojen avulla
Taattu äänitehotaso	114 dB(A)
Tärinä etukahvassa	2,8 m/s²
Tärinä takakahvassa	3,3 m/s²
CE-hyväksyntä	Kyllä, direktiivit 2006/42/EY, 2004/108/EY, 2000/14/EY

Usein kysytyt kysymykset - 445e II HUSQVARNA

Millaista polttoainetta Husqvarna 445e II käyttää?

Käytä lyijyttömän bensiinin (oktaaniluku vähintään 90) ja kaksitahtioljyn seosta. Husqvarna-öljylle seossuhde on 1:50 (2%). Muille JASO FB/ISO EGB -standardin mukaisille öljyille käytä seossuhdetta 1:33 (3%). Älä koskaan käytä käytettyä öljyä.

Kuinka käynnistää moottorisaha kylmänä?

Kytke ketjujarru, käännä katkaisija käynnistysasentoon (vedä punaista ohjainta), paina polttoainepumppua 6 kertaa, vedä sitten käynnistysnarua hitaasti vastukseen asti ja vedä sitten nopeasti. Heti kun mootori rykäisee, paina käynnistysohjain sisään ja jatka vetämistä, kunnes se käynnistyy.

Kuinka säätää ketjun kireys?

Löysää kytkinkotelon nupia, käännä kiristysnuppia: alas (+) kiristää, ylös (-) löysää. Ketjun tulee olla kireä eikä se saa roikkua kiskon alla, mutta sen pitää pyöriä vapaasti käsin. Kiristä sitten nuppi.

Mitä ketjuöljyä käyttää?

Käytä erityistä ketjuöljyä, mieluiten biohajoavaa Husqvarna-öljyä. Älä koskaan käytä käytettyä öljyä. Säädä viskositeetti lämpötilan mukaan: ohuempaa öljyä talvella.

Kuinka tarkistaa ketjujarru?

Käynnistä kone, anna täyskaasu, työnnä sitten suojakaarta eteenpäin vasemmalla ranteella. Ketjun tulee pysähtyä välittömästi. Tarkista myös inertiajarrun toiminta pudottamalla käynnissä oleva moottorisaha kannon päälle.

Mitä viikoittaisia huoltotoimenpiteitä suositellaan?

Puhdista jäähdytysjärjestelmä (siivekkeet, ilmanotto), tarkista jarruvanteen kuluminen (paksuus >0,6 mm), puhdista ilmansuodatin, tarkista ketjun voitelu ja tarkista tärinänvaimennuselementit.

Kuinka teroittaa ketju?

Käytä 4,8 mm:n (3/16 tuumaa) pyöröviilaa teroitusmallineen kanssa. Viilaa sisältä ulospäin, noudata 30° kulmaa ja 85° leikkauskulmaa. Kolmen teroituksen jälkeen laske syvyysrajoitinta litteällä viilalla pitääksesi lastun paksuuden 0,65 mm.

Mitä tehdä takaiskun sattuessa?

Takaisku tapahtuu, kun kiskon kärki osuu esineeseen. Pidä moottorisahaa lujasti molemmin käsin, älä päästä irti kahvoista. Käytä takaiskunestovarusteita ja noudata suositeltuja työmenetelmiä. Ketjujarru voi aktivoitua automaattisesti.

Kuinka säilyttää moottorisahaa pitkään?

Tyhjennä polttoaine- ja öljysäiliöt, puhdista kone, irrota sytytystulppa ja kaada lusikallinen öljyä sylinteriin, asenna sytytystulppa takaisin, asenna kiskon suojus ja kytke ketjujarru. Säilytä kuivassa paikassa.

Mitä tehdä, jos ketju ei voitele?

Tarkista, että kiskon voitelukanava on puhdas, kiskon ura on puhdas ja kärkiratas pyörii vapaasti. Jos ongelma jatkuu, öljy saattaa olla liian viskoosia tai pumppu viallinen; ota yhteys huoltoliikkeeseen.

KÄYTTÖOHJE 445e II HUSQVARNA

FI Kayttöohje, 106-131

Forgasarjustering 50

Koneessa esiintyvät tunnukset:

VAROITUS! Moottorisahat saattavat ola vaarallsia! Huolimaton tai virheellinen kayttö saattaa aiheuttaa kayttajalle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttoohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.

Käytäina:

Hyväksyttyä suojakypärä
Hyväksyyä kuulonsuojaimia
- Suojalasit tai visiiri

Tämä tuote tayttä voimassa olevan CE-direktiivin vaatimukset.

Melupäastöt ympäristön Europonyhteison direktiivin mukaisesti. Koneen paästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Sytytys; rikastus: Aseta rikastin
rikastusasentoon. Pysayttimen on talioin
asetuttava automaattisesti
käynistysasentoon.

Poltoainepumppu

Öljypumpun sātō.

Polittonesteen tayttö.

Teräketjuöljyn tāytto.

Ketjujarru, aktivinen (oikealla)
Ketjujarru, ei aktivinen (vasemmalla)

Muita koneen tunnuksia/tarroja tarvitaan tietyill markkina-alueilla ilmaisemaan erityisi tertifiointivaatimuksia.

Käytöohjeessa esiintyvät tunnukset:

Tarkastus- ja/tai huoltotöden aikana moottorin on oltava sammutettuna. HUOM! Käynnistys-/pysäytyskosketin palautuu automaattisesti käytöasentoon. Sen vuoksi tahaton käynistyminen on aina estettävi irrottamalla sytytystulpan suojus sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

Käytäina hyväksyttyä suojakäineita.

Puhdistettava saannollisesti.

Silmämäräinen tarkastus.

Öljyn taytö ja öljyn syöton saatäminen.

Ketjujarrun on oltava kytkettynä, kun moottorisaha kaynnistetaan.

VAROITUS! Terälevyn kärjen osuminen esineeseen voi synnyttäa takapotkun ja aiheuttaa terälevyn sinkoutumisen ylospain ja kohti käytäjää. Se voi aiheuttaa vakavia henkilovahinkoja.

Sisälto

MERKKIEN SELITYKSET

Koneessa esiintyvat tunnukset: 106

Käytööhjeessa esiintyvät tunnukset: 106

SISALTO

Sisaltö 107

JOHDANTO

Hyvä asiakas! 108

KONEEN OSAT

Moottorisahan osat 108

YLESET TURVAOHJEET

Toimenpiteet ennen uuden moottorisahan kaytttoa 109

Tärkeaa 110

Käytäina tervettäjarkea 110

Henkilokohtainen suojavarustus 110

Koneen turvalaitteet 110

Teralaite 112

ASENNUS

Teralevyn ja ketjun asennus 116

POLTTOAINEEN KASITTELY

Poltoaine 117

Tankkaus 118

Poltoaineturvallisuus 118

KÄYNNISTYS JA PYSÄYTYS

Kännistys ja pysäytys 119

PERUSTEKNIIKKA

Aina ennen kayttoa: 121

Yleiset tyohjeet 121

Takopotkua ehkaiisevat toimenpiteet 124

KUNNOSSAPITO

Yleista 125

Kaasuttimen saatö 125

Moottorisahan turvalaitteiden tarkastus,

kunnossapito ja huoIoo 125

Aanenvaimennin 126

Kaynnistin 127

llmansuodatin 127

Sytytystulppa 127

Neulalaakerin voitelu 128

Jäahdytsjärkestelmä 128

Keskipakoispuhdistus "Air Injection" 128

Talvikayttö 128

Huoltokaavio 129

TEKNISET TIEDOT

Tekniset tiedot 130

Teralevy- ja ketjuyhdistelmat 131

Teraketjun teroittaminen ja vilausohjaimet 131

EY-vaatimustenmukaisuusvakuutus 131

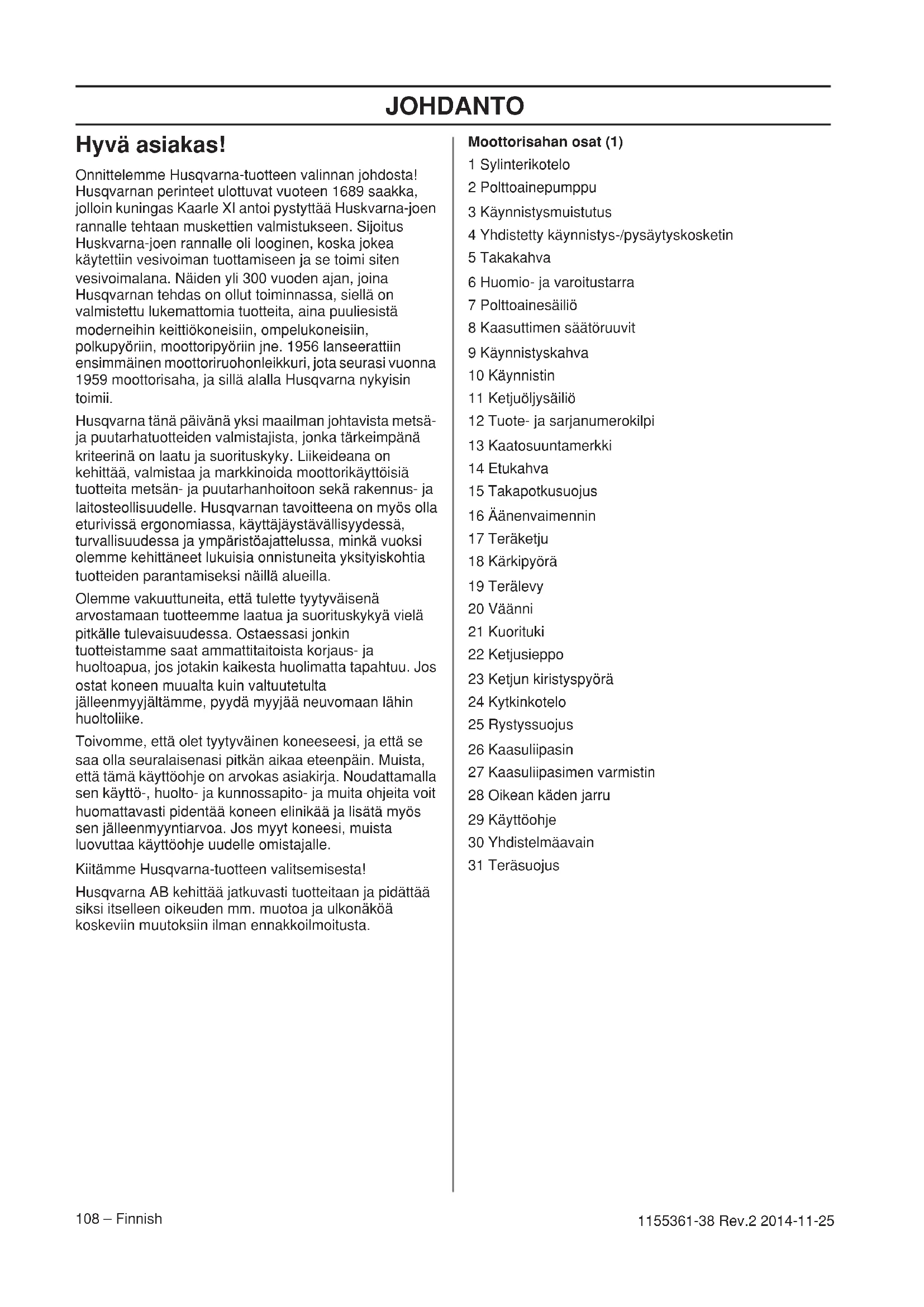

Hyvä asiakas!
