KÄYTTÖOHJE B 48010100 T4 STANLEY

Förvara denna bruksanvisning för framtida konsultation FIN Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

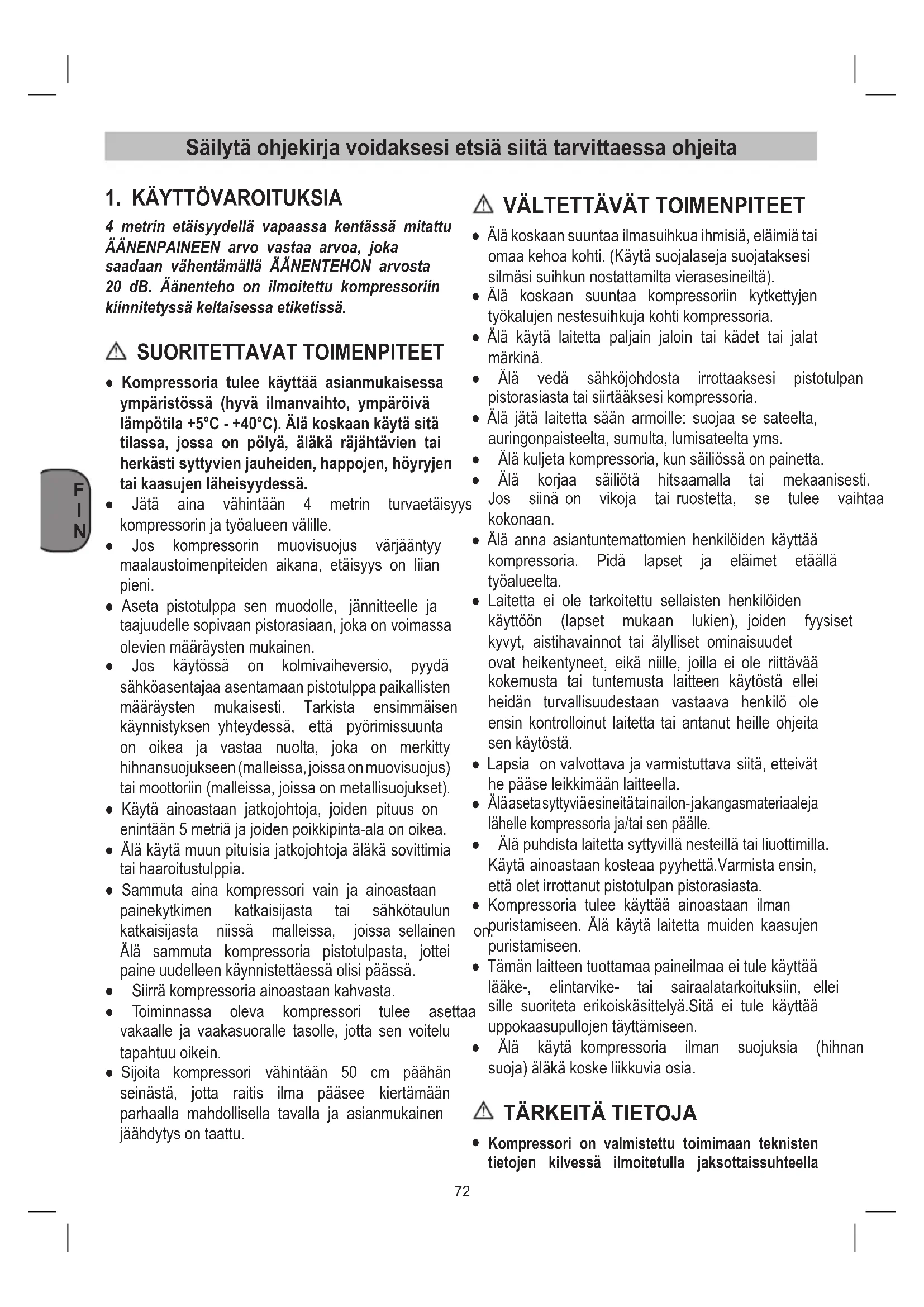

1. KÄYTTÖVAROITUKSIA

4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänenteho on ilmoitettu kompressoriin kiinnitetyssä keltaisessa etiketissä. SUORITETTAVAT TOIMENPITEET ● Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä. ● Jätä aina vähintään 4 metrin turvaetäisyys kompressorinjatyöalueenvälille. ● Jos kompressorin muovisuojus värjääntyy maalaustoimenpiteiden aikana, etäisyys on liian pieni. ● Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevienmääräystenmukainen. ● Jos käytössä on kolmivaiheversio, pyydä sähköasentajaa asentamaan pistotulppa paikallisten määräysten mukaisesti. Tarkista ensimmäisen käynnistyksen yhteydessä, että pyörimissuunta on oikea ja vastaa nuolta, joka on merkitty hihnansuojukseen(malleissa,joissaonmuovisuojus) taimoottoriin(malleissa,joissaonmetallisuojukset). ● Käytä ainoastaan jatkojohtoja, joiden pituus on enintään5metriäjajoidenpoikkipinta-alaonoikea. ● Äläkäytämuunpituisiajatkojohtojaäläkäsovittimia taihaaroitustulppia. ● Sammuta aina kompressori vain ja ainoastaan painekytkimen katkaisijasta tai sähkötaulun katkaisijasta niissä malleissa, joissa sellainen on. Älä sammuta kompressoria pistotulpasta, jottei paineuudelleenkäynnistettäessäolisipäässä. ● Siirräkompressoriaainoastaankahvasta. ● Toiminnassa oleva kompressori tulee asettaa vakaalle ja vaakasuoralle tasolle, jotta sen voitelu tapahtuuoikein. ● Sijoita kompressori vähintään 50 cm päähän seinästä, jotta raitis ilma pääsee kiertämään parhaalla mahdollisella tavalla ja asianmukainen jäähdytysontaattu.

VÄLTETTÄVÄT TOIMENPITEET

● Äläkoskaansuuntaailmasuihkuaihmisiä,eläimiätai omaakehoakohti.(Käytäsuojalasejasuojataksesi silmäsisuihkunnostattamiltavierasesineiltä). ● Älä koskaan suuntaa kompressoriin kytkettyjen työkalujennestesuihkujakohtikompressoria. ● Älä käytä laitetta paljain jaloin tai kädet tai jalat märkinä. ● Älä vedä sähköjohdosta irrottaaksesi pistotulpan pistorasiastataisiirtääksesikompressoria. ● Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta,sumulta,lumisateeltayms. ● Äläkuljetakompressoria,kunsäiliössäonpainetta. ● Älä korjaa säiliötä hitsaamalla tai mekaanisesti. Jos siinä on vikoja tai ruostetta, se tulee vaihtaa kokonaan. ● Älä annaasiantuntemattomienhenkilöidenkäyttää kompressoria. Pidä lapset ja eläimet etäällä työalueelta. ● Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset kyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikä niille, joilla ei ole riittävää kokemusta tai tuntemusta laitteen käytöstä ellei heidän turvallisuudestaan vastaava henkilö ole ensin kontrolloinut laitetta tai antanut heille ohjeita senkäytöstä. ● Lapsia on valvottava ja varmistuttava siitä, etteivät hepääseleikkimäänlaitteella.

Äläasetasyttyviäesineitätainailon-jakangasmateriaaleja lähellekompressoriaja/taisenpäälle. ● Äläpuhdistalaitettasyttyvillänesteillätailiuottimilla. Käytäainoastaankosteaapyyhettä.Varmistaensin, ettäoletirrottanutpistotulpanpistorasiasta. ● Kompressoria tulee käyttää ainoastaan ilman puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen. ● Tämänlaitteentuottamaapaineilmaaeitulekäyttää lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä.Sitä ei tule käyttää uppokaasupullojentäyttämiseen. ● Älä käytä kompressoria ilman suojuksia (hihnan suoja)äläkäkoskeliikkuviaosia.

Kompressori on valmistettu toimimaan teknisten tietojen kilvessä ilmoitetulla jaksottaissuhteella73

4. Kääntyväpyörä(taiTukijalka)

5. Pikaliitin(säädeltypaineilma)

6. Manometri(säädetynpaineenvoilukeatästä)

8. Päälle-/pois-katkaisin

12. Manometri(säiliönpaineenvoilukeatästä)

13. Pikaliitin(säätämätönpaineilma)

14. Öljynsulkutulppa(öljyntäyttöaukko)

20. Takaiskuventtiili

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiätyökalujavarten. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin.Emmesiksiotamitäänvastuuta vaurioista, jos laitetta käytetäänpienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissaolevissatoimissa. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjäeikäsuinkaansenvalmistaja.

● Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. ● Kompressorituleeasettaakulutuslaitteenlähistölle. ● On vältettävä pitkiä ilma johtoja ja pitkiä tuontijoh toja(jatkojohtoja). ● Huolehdisiitä,ettäimuilmaonkuivaajapölytöntä. ● Älä asenna kompressoria kosteaan tai märkään ti laan. ● Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila+5°C - +40°C). Käyttötiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita taihelpostisyttyviäkaasuja. ● Kompressorisoveltuukäytettäväksikuivissatiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita. ● Ennen käyttöönottoa tulee tarkastaa kompressoripumpunöljymäärä.

5. ASENNUS JA KÄYTTÖÖNOTTO

Huomio! Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan! (esim.S3-50 tarkoittaa 5 työminuuttia ja 5 pysäytysminuuttia),jottasähkömoottorieiylikuumene. Jos näin kuitenkin tapahtuu, moottoriin kuuluva lämpösuoja katkaisee jännitteen automaattisesti, kun lämpötilaonliiansuurenvirranotonvuoksiliiankorkea. ● Laitteen uudelleenkäynnistämisen helpottamiseksi on mainittujen toimenpiteiden lisäksi tärkeää viedä painekytkin ensin asentoon ”pois päältä” ja sitten uudelleen päälle (kuva 2). ● Joissakin yksivaiheversioissa on tällöin tarpeen painaa moottorin liitinrasiassa olevaa nollauspainiketta (kuva 19). ● Kolmivaiheversioissa painekytkimen painaminen takaisinasentoon”päällä”riittää.Vaihtoehtoisestivoi painaa sähkötaulun rasiassa olevan lämpösuojan painiketta (kuvat 2b ja 20). ● Yksivaihemalleissa on painekytkin, jossa on moottorin käynnistymistä helpottava viivesulkeutuva ilmanpoistoventtiili (tai takaiskuventtiiliin liitetty venttiili).Säiliönollessatyhjäonsitennormaalia,että ilmanpoistoventtiilistä tulee ulos ilmaa muutaman sekunninajan. ● Kaikissa kompressoreissa on varoventtiili, joka laukeaa jos painekytkimen toiminnassa on häiriö ja takaanäinlaitteenturvallisuuden.

Kun letkuun, jonka kautta kompressori puhaltaa paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkustaliittämisenajaksiehdottomastikatkaistava! ● Paineilmaa voidaan käyttää moniin eri tarkoituksiin (mm. ilman pumppaukseen, paineilmatyökalujen käyttöön, maalaukseen, vesipohjaisilla pesuaineilla pesuun jne.). Kompressorin käyttö edellyttää, että kutakin yksittäistä käyttötarkoitusta koskevat määräyksettunnetaanjaniitänoudatetaan.74

5.1 Pyörien asennus (kuvissa 4-5)

Mukana toimitetut pyörät tulee asentaa kuvan 4-5 mukaisesti.

Tukijalan asennus (Pelkästään B 255/10/50, B 350/10/50:lle ja B 480/10/50) Mukana toimitetut tukijalan tulee asentaa kuvan 6 mukaisesti.

Kattilanpaineen pikaliittimen (viit. 13) asentaminen Säätelemättömän kattilanpaineen pikaliitin (viit. 13) ruuvataan kiinni painesäiliöön (viit. 2) kuten kuvissa 7-8näytetään.

Kuljetuskahvan (viit. 9) asentaminen Ruuvaa kuljetuskahva (viit. 9) kiinni kompressoriin kutenkuvissa9-10näytetään.

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella. Sen voi liittää mihin tahansa suojakontaktipistorasiaan 230 V ~ 50 Hz, joka on varustettu 16A varokkeella. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaalaitteentyyppikilvessäannettuakäyttöjännitettä. Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuudenvuoksi.

5.4.2 Kolmivaiheversio 400 V / 50 Hz

● Kompressorinverkkojohto onvarustettu16ACEE- pistokkeella, jossa on vaiheenkäännin. Tarkasta ennen käytön aloittamista, pyöriikö moottori oikeaan suuntaan(kiilahihnansuojuksessaonkiertosuuntaa osoittava nuoli), käynnistäkompressori tätävarten lyhyesti. Joskompressorin moottori pyöriiväärään suuntaan, niin kiertokenttä täytyy korjata pistokkeen vaiheenkäännintä muuttamalla(käytä ruuviavainta, paina vaiheenkäännintä hieman sisään ja käännä sitä180°). ● Moottori on varustettu ylikuormituskatkaisimella. Jos kompressoria kuormitetaan liikaa, niin ylikuormituskatkaisin sammuttaa sen automaattisesti suojatakseen sitä ylikuumenemiselta. Jos ylikuormituskatkaisin on lauennut, odota, kunnes kompressorionjäähtynyt. ● Pitkätliitäntäjohdotsekäjatkojohdot,johtokelatjne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorinkäynnistymistä. ● Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi.

5.5 Pois-/päälle-katkaisin (viit. 8)

5.5.1 Yksivaiheversio (kuva 2a)

Kompressori käynnistetään vetämällä punainen nuppi (viit.8)ulos. Kompressorin sammuttamiseksi tulee punainen nuppi (viit.8)painaasisään.

5.5.2 Kolmivaiheversio (kuva 2b)

Kompressori käynnistetään painamalla vihreää nuppia (viit.8.1). Kompressorin sammuttamiseksi tulee punainen nuppi (viit.8.2)painaasisään.

5.6 Paineen säätö (kuvissa 2a-2b)

● Paineensäätimellä (viit. 7) voit säätää manometrin (viit.6)osoittamaapainetta. ● Säädetynpaineenvoitottaapikaliittimestä(viit.5).

5.7 Painekytkimen säätö

Painekytkinonsäädettytehtaalla. Käynnistyspaine 8 baria Sammutuspaine 10 baria

6. PUHDISTUS JA HUOLTO

Huomio! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

● Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. ● Suosittelemme laitteen puhdistamista aina heti käytönjälkeen. ● Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineitatailiuotteita;nesaattavatsyövyttää75

laitteen muoviosia. Huolehdi siitä, ettei laitteen sisällepääsevettä. ● Letku ja ruiskutustyökalut tulee ennen puhdistusta irroittaa kompressorista. Kompressoria ei saa puhdistaavedellä,liuotteillatms.

Lauhdevesi tulee laskea pois päivittäin avaamalla vedenpoistoventtiili(viit.11)(painesäiliönpohjapuolella). Huomio! Painesäiliöstä peräisin olevassa lauhdevedessä on öljynjäämiä. Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

6.3 Turvaventtiili (viit. 10)

Turvaventtiilionsäädettypainesäiliönsuurintasallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaajasiihenpantuasinettiäeisaaottaapois.

Öljymäärän säännöllinen tarkastus Aseta kompressori tasaiselle.vaakasuoralle pinnalle. ÖljymääräntuleeollatarkastuslasiMAXjaMIN(kuva 12/viite16)välillä. Öljynvaihto: Suositeltu öljy: SAE 15W/40 tai samanarvoinen. Alkuperäinen öljy tulee vaihtaa 100 käyttötunnin jälkeen.Senjälkeentuleekäytettyöljylaskeapoisja uuttaöljyätäyttääaina300käyttötunninvälein.

Sammutamoottorijairroitaverkkopistokepistorasiasta. Sen jälkeen kun olet päästänyt mahdollisen ilmanpaineen pois, voit ruuvata öljyn laskuruuvin (viit.15) irti tiivistinpumpusta. Jotta öljyei virtaa pois hallitsematta, pidä ruuvin alapuolella pientä peltikourua jaotaöljytalteenastiaan.Mikäliöljyeivalutäysinpois, suosittelemmekompressorinkallistamistahieman. Hävitä käytetty öljy toimittamalla se määräysten mukaiseen keräyspisteeseen. Kun öljy on valunut pois, voit panna öljyn laskuruuvin (viit.15)takaisinpaikalleen.Täytäöljyntäyttöaukkoon (viit. 14) uutta öljyä, kunnes öljymäärä on noussut tavoitearvoon saakka. Sen jälkeen voit panna öljyn sulkutulpan(viit.14)takaisnpaikalleen.

Kiilahihnan kiristäminen (kuvat 13-15)

Vedäverkkopistokeirtijaotakiilahihnansuojuspois. ● Löysennämoottorinneljääkiinnitysruuvia(A). ● Työnnä moottoria, kunnes kiilahihna on niin kireällä,ettäsitävoivieläpainaan.1-2cmalassen pisimmältävapaaltakohdalta. ● Kiristämoottorinkiinnitysruuvit(A)jälleenjaasenna kiilahihnansuojuspaikalleen.

Päädyn ankkuritankojen kiristys Tarkista kaikkien ruuvien kiinnitys (erityisesti ryhmän päässä;kuva24). Tarkistus tulee suorittaa ennen kompressorin ensimmäistäkäynnistystä.

Imusuodattimen (viit.1) puhdistus Imusuodatinestääpölynjalianimemisenlaitteeseen. Tämä suodatin täytyy puhdistaa aina viimeistään 100 käyttötunnin jälkeen. Tukkeutunut imusuodatin vähentää kompressorin tehoa huomattavasti. Irroita HUOLTOVÄLIT TOIMINTO ENSIMMÄISTEN 100

Imusuodattimen puhdistus ja/tai suodatinelementin vaihto

Päädyn ankkuritankojen kiristys Tarkistustuleesuorittaaennenkompressorinensimmäistäkäynnistystä Säiliön lauhdeveden poisto Säännöllisin väliajoin ja työn päätteeksi Hihnojen kiristyksen tarkastus Säännöllisin väliajoin76

molemmatkolokantaruuvit(B).Senjälkeenvoitottaa suodattimen pois muovikotelon puolikkaista, koputella sen tyhjäksi, puhaltaa sen puhtaaksi paineilmalla alhaisella paineella (n. 3 baaria) ja panna sen sitten takaisinpaikalleen(kuvissa16-17-18).

Huomio! Irroita verkkopistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön. Huomio! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

KÄYTÖSTÄPOISTO JA UUSIOKÄYTTÖ Laite on ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Toimita vialliset rakenneosatoneglmajätehävitykseen.Tiedusteleasiaa alanammattiliikkeestätaikunnanhallitukselta!

8. MAHDOLLISET VIAT JA NIIDEN SALLITUT KORJAUKSET

Sähkökomponentteihin(kaapeleihin,moottoriin,painekytkimeen,sähkötauluunjne.)liittyvissähuoltotöissäpyydä apuunpäteväsähköasentaja.

Painekytkimen venttiilistä vuotaa ilmaa. Takaiskuventtiilieitoimioikein kulumisen tai läpässä olevan lian vuoksi. Ruuvaa irti takaiskuventtiilin kuusiopää, puhdista istukka jaerikoiskumilevy(vaihda,jos kulunut).Asennatakaisinjakiristä huolellisesti(kuvat 21-22). Lauhdevedenpoistohanaauki. Suljelauhdevedenpoistohana. Rilsan-putkeaeioleasennettu painekytkimeenoikein. Asennarilsan-putkioikein painekytkimensisään. Heikentynyt tuotto, käynnistyy tiheään Alhaisetpainearvot. Kohtuutonkulutus. Vähennäkulutustarvetta. Liitoksissa ja/tai putkistossa vuotoja. Uusitiivisteet. Imusuodatintukossa. Puhdista/vaihda imusuodatin (kuvat 16-17-18). Hihnaluistaa. Tarkistahihnojenkireys(kuva 15). Moottori ja/tai kompressori lämpenevätpoikkeavasti. Riittämätönilmanvaihto. Parannatyöympäristöä. Ilma-aukkojatukossa. Tarkastajatarvittaessapuhdista ilmansuodatin. Liianvähäinenvoitelu. Lisääöljyätaivaihdase. Kompressori yrittää käynnistyä, mutta lämpösuoja pysäyttää sen moottorin suuren rasituksen vuoksi. Kompressori yrittää käynnistyä, vaikkasenpäässäonpainetta. Release the compressor’s head by using the pressure switch’s pushbutton. lämpötilaonalhainen. Parannaympäristönolosuhteita. jänniteriittämätön. Tarkista,ettäverkonjännitevastaa arvokilvessämainittua.Poista mahdollisetjatkojohdot.77

Kompressori yrittää käynnistyä, mutta lämpösuoja pysäyttää sen moottorin suuren rasituksen vuoksi. Voiteluvirheellinentairiittämätön. Tarkistaöljynmääräjalisäätai vaihdatarvittaessa. Sähköventtiilieitoimi. OtayhteyttäHuoltokeskukseen. Käynnissä ollessaan kompressori pysähtyyilmannäkyvääsyytä. Moottorin lämpösuojan laukeaminen. Tarkastaöljynmäärä. Yksivaiheiset yksivyöhykemallit: vie painekytkimen painike takaisin asentoon ”off” (kappale 5.5.1). nollaa lämpösuoja (kuva 19) ja käynnistä uudelleen (kappale

Josvikaeipoistu,otayhteyttä Huoltokeskukseen. Mallit, joissa tähtikolmiokäynnistys: paina lämpösuojan painiketta, joka on sähkötaulun rasian sisällä (kuva 20), ja käynnistä uudestaan (kuva 2b). Josvikaeipoistu,otayhteyttä Huoltokeskukseen. Muut mallit: vie painekytkimen painike takaisin asentoon ”off” ja sitten uudelleen asentoon”on”. Josvikaeipoistu,otayhteyttä Huoltokeskukseen. Sähkövika. OtayhteyttäHuoltokeskukseen. Käynnissä ollessaan kompressori tärisee ja moottorista kuuluu poikkeavaaääntä.Josse pysähtyy, se ei käynnisty uudelleen, vaikka moottorista kuuluuääntä. Yksivaihemoottorit: kondensaattorissavikaa. Vaihdatakondensaattori. Kolmevaihemoottorit: 3-vaiheisestasyöttöjärjestelmästä puuttuu yksi vaihe, todennäköisesti sulakkeen laukeamisenvuoksi. Tarkistasähkötaulunsisällätai sähkörasiassa olevat sulakkeet ja vaihda tarvittaessa vahingoittuneet (kuva 23). Verkossaöljyä,jotaeipitäisiolla. Kohtuuton öljykuormitus laiteryhmänsisällä. Tarkastaöljynmäärä. Osatkuluneet. OtayhteyttäHuoltokeskukseen. Poistohanastavuotaalauhdevettä. Likaa/hiekkaahanassa. Puhdistahana. Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen.78
