Merkki	Zanussi
Malli	ZHG51351G
Tuotetyyppi	Keittiön liesituuletin
Toimintatapa	Imu- tai kiertoilma
Asennuksen vähimmäiskorkeus	65 cm liesitason yläpuolella
Valaistus	LED 4 W, kanta E14, Ø37 mm
Rasvasuodatin	Metallinen, konepestävä (joka 2. kuukausi)
Aktiivihiilisuodatin	Ei pestävä, vaihto joka 4. kuukausi
Ohjaustyyppi	Painonapit (valo ja nopeus)
Moottorin nopeudet	2 (arvio)
Sähköliitäntä	220-240 V, 50/60 Hz (arvio)
Materiaali	Ruostumaton teräs (arvio)
Väri	Ruostumaton teräs (arvio)
Takuu	2 vuotta (arvio)
Suositeltu puhdistus	Pehmeä liina ja neutraali pesuaine

Usein kysytyt kysymykset - ZHG51351G ZANUSSI

Miten puhdistaa rasvasuodatin?

Rasvasuodatin puhdistetaan vähintään joka 2. kuukausi. Se voidaan pestä käsin neutraalilla pesuaineella tai astianpesukoneessa. Käytä pehmeää liinaa ja vältä hankaavia puhdistusaineita.

Milloin vaihtaa hiilisuodatin?

Aktiivihiilisuodatin on vaihdettava joka 4. käyttökuukausi, tai useammin jos käyttö on runsasta. Se ei ole pestävä.

Miten vaihtaa lamppu?

Irrota liesituuletin pistorasiasta. Varmista, että lamppu on jäähtynyt. Vaihda tilalle CANDLE LED 4W, kanta E14, halkaisija 37 mm.

Mikä on vähimmäiskorkeus liesituulettimen ja liedentason välillä?

Vähimmäisetäisyys on 65 cm liedentason pinnan ja liesituulettimen alaosan välillä.

Miten asentaa liesituuletin kiertoilmaversiossa?

Kiertoilmaversiota varten käytä aktiivihiilisuodatinta. Liesituuletin kierrättää ilman. Noudata asennusohjeita.

Miten käyttää ohjaimia?

Kytkin A ohjaa valoa. Kytkin B valitsee moottorin nopeuden (0 = pysäytys). Painike C käynnistää moottorin.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista sähkönsyöttö ja sulakkeet. Ota tarvittaessa yhteys valtuutettuun huoltopalveluun.

Voinko käyttää höyrypuhdistinta?

Ei. Älä koskaan käytä höyrypuhdistinta, sumutettua vettä tai hankaavia tuotteita. Käytä pehmeää liinaa ja neutraalia pesuainetta.

Pitääkö liesituuletin maadoittaa?

Jos tyyppikilvessä ei ole maadoitussymbolia, laite on maadoitettava. Tarkista tyyppikilpi.

Miten hävittää liesituuletin?

Älä heitä kotitalousjätteisiin. Irrota pistorasiasta, katkaise johto ja vie valtuutettuun jätteenkäsittelykeskukseen.

KÄYTTÖOHJE ZHG51351G ZANUSSI

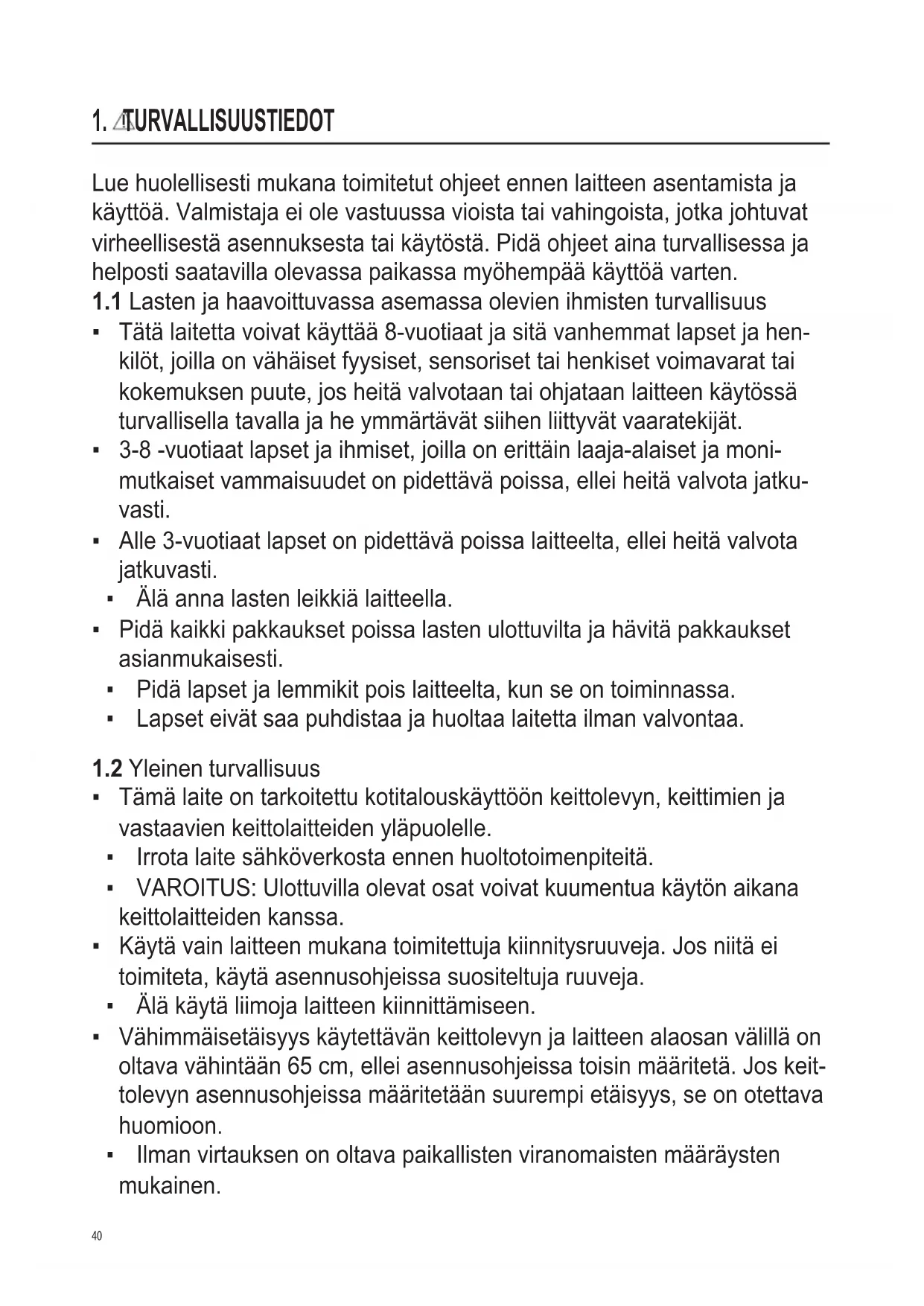

Lue huolellisesti mukana toimitetut ohjeet ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa vioista tai vahingoista, jotka johtuvat virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina turvallisessa ja helposti saatavilla olevassa paikassa myöhempää käyttöä varten.

1.1 Lasten ja haavoittuvassa asemassa olevien ihmisten turvallisuus

• Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset ja henkilöt, joilla on vähäiset fyysiset, sensoriset tai henkiset voimavarat tai kokemuksen puute, jos heitä valvotaan tai ohjataan laitteen käytössä turvallisella tavalla ja he ymmärtävät siihen liittyvät vaaratekijät.
• 3-8 -vuotiaat lapset ja ihmiset, joilla on erittäin laaja-alaiset ja moni-mutkaiset vammaisuudet on pidettävä poissa, ellei heitä valvota jatkuvasti.
• Alle 3-vuotiaat lapset on pidettävä poissa laitteelta, ellei heitä valvota jatkuvasti.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkaukset poissa lasten ulottuvilta ja hävitä pakkaukset asianmukaisesti.
• Pidä lapset ja lemmikit pois laitteelta, kun se on toiminnassa.
• Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

1.2 Yleinen turvallisuus

- Tämä laite on tarkoitettu kotitalouskäyttöön keittolevyn, keittimien ja vastaavien keittolaitteiden yläpuolelle.

- Irrota laite sähköverkosta ennen huoltotoimenpiteitä.

- VAROITUS: Ulottuvilla olevat osat voivat kuumentua käytön aikana keittolaitteiden kanssa.

- Käytä vain laitteen mukana toimitettuja kiinnitysruuveja. Jos niitä ei toimiteta, käytä asennusohjeissa suositeltuja ruuveja.

- Älä käytä liimoja laitteen kiinnittämiseen.

- Vähimmäisetäisyys käytettävän keittolevyn ja laitteen alaosan välillä on oltava vähintään 65 cm, ellei asennusohjeissa toisin määritetä. Jos keittolevyn asennusohjeissa määritetään suurempi etäisyys, se on otettava huomioon.

- Ilman virtauksen on oltava paikallisten viranomaisten määräysten mukainen.

• Huolehdi hyvästä ilmanvaihdosta huoneessasi, johon laite on asennettu, jotta ei-toivotut kaasut kaasua tai polttoainetta polttavista laitteista ja avoimista tulista eivät pääse takaisin huoneeseen.
• Varmista, että ilmanvaihtoaukot eivät ole tukkeutuneet eikä laitteen keräämää ilmaa siirretä muiden laitteiden hormiin ja höyryn poistoon käytettyyn kanavaan (keskuslämmitysjärjestelmät, termosifonit, vesilämmittimet, jne.).
• Kun laite toimii muiden laitteiden kanssa, huoneen enimmäistyhjiö ei saa ylittää 0,04 mbaria.
• Varmista, ettei sähköjohtoa vahingoiteta. Ota yhteys valtuutettuun huoltoliikkeeseen tai sähköasentajaan vahingoittuneen sähkökaapelin vaihtamiseksi.
• Jos laite on kytketty suoraan virtalähteeseen, sähköasennuksessa on oltava eristyslaite, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikissa navoissa. Täydellisen katkaisun on täytettävä ylijänniteluokassa III asetetut ehdot. Katkaisusta vastuussa olevat kiinnitysvälineet on liitettävä kiinteään johdotukseen johdotussääntöjen mukaisesti.
• Älä liekitä laitteen alla.
• Älä käytä vaarallisten tai räjähtävien aineiden ja höyryjen poistamiseen.
• Puhdista laite säännöllisesti pinnan materiaalin heikkenemisen estämiseksi.
• Puhdista laite säännöllisesti pehmeällä kankaalla.
• Älä käytä höyrypuhdistinta, vesisuihketta, hankaavia puhdistusaineita tai teräviä metalliraaputtimia laitteen pinnan puhdistamiseen. Käytä vain neutraaleja pesuaineita.
• Puhdista rasvansuodattimet säännöllisesti (vähintään joka toinen kuukausi) ja poista rasvankerrostumat laitteesta tulipalon välttämiseksi.
• Käytä kangasta tai harjaa laitteen sisäosien puhdistamiseen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS! Loukkaantumisvaara, sähköisku, tulipalo tai laitteen vaurioituminen.

• Tämän laitteen saa asentaa vain tehtävään pätevä henkilö.
• Älä asenna tai käytä vaurioitunutta laitetta.
• Noudata laitteen mukana toimitettuja asennusohjeita.
• Ole varovainen, kun siirrät laitetta, koska se on

raskas. Käytä aina suojakäsineitä ja suljettuja jalkineita.

• Poista kaikki pakkaukset, merkinnät ja suojakalvo ennen laitteen asennusta.
• Älä asenna poistoilmaa seinän onteloon, ellei onteloa ole suunniteltu tähän tarkoitukseen.

2.2 Tarkista sähköliitännät

• VAROITUS! Tulipalon ja sähköiskun vaara.
• Valtuutetun sähköasentajan tulee tehdä kaikki sähköliitännät.
• Varmista, että arvokilvessä olevat parametrit

ovat yhteensopivia verkkovirran sähkösyötteiden kanssa.

- Jos merkkiä (☐) ei ole painettu arvokilpeen, laite on maadoitettava.

- Käytä aina oikein asennettua, sähköiskulta suojaavaa pistorasiaa.

- Älä anna sähköjohdon sotkeutua.

- Älä käytä moniliitäntäisiä sovittimia tai jatkojohtoja.

- Jos seinäpistorasia on löysällä, älä kytke pistoketta siihen.

- Älä irrota laitetta vetämällä johdosta. Vedä aina pistokkeesta.

- Jännitteisten ja eristettyjen osien suojaus on kiinnitettävä niin, ettei sitä voi irrottaa ilman työkaluja.

- Varmista, että laite on asennettu oikein. Löysä tai väärin kytketty johto voi aiheuttaa liittimen ylikuumenemisen.

- Kytke laite sähköverkkoon vasta asennuksen lopuksi. Varmista, että asennuksen jälkeen pääset käsiksi sähköverkkoon.

2.3 Käyttö

VAROITUS! Loukkaantumis-, palovamma- ja sähköiskuvaara.

- Tämä laite on tarkoitettu vain ruoanlaittoon. Älä käytä sitä muuhun tarkoitukseen.

- Älä muuta laitteen rakennetta.

- Älä käytä laitetta märin käsin tai kun se on kosketuksissa veteen.

- Käytä vain laitteen mukana toimitettuja lisävarusteita.

- Pidä liekit ja kuumat esineet poissa rasvoista ja öljyistä keittämisen ja paistamisen aikana.

- Älä käytä kannettomia sähköraastimia.

- Älä käytä laitetta varasto-

- pintana.

- Älä käytä suurennuslasia, kiikareita tai vastaavia optisia laitteita katsoaksesi suoraan laitteen valaistukseen.

2.4 Huolto

- Ota laitteen korjaamiseksi yhteyttä valtuutettuun huoltoliikkeeseen.

- Käytä vain alkuperäisiä varaosia.

2.5 Hävittäminen

△ VAROITUS! Loukkaantumis- tai tukehtumisvaara.

- Ota yhteyttä kunnan viranomaisiin saadaksesi tietoa laitteen oikeasta hävittämisestä.

- Ota yhteyttä kunnan viranomaisiin saadaksesi tietoa laitteen oikeasta hävittämisestä.

- Katkaise sähkökaapeli laitteen läheltä ja hävitä se.

- Katkaise sähkökaapeli laitteen läheltä ja hävitä se.

Rasvasuodatinten puhdistus. Puhdista vähintään kahden kuukauden välein tulipalovaaran ehkäisemiseksi, suhteessa käyttöön.

Rasvasuodatinten puhdistus. Puhdista vähintään kahden kuukauden välein tulipalovaaran ehkäisemiseksi, käytön mukaan.

Puhdista käsin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

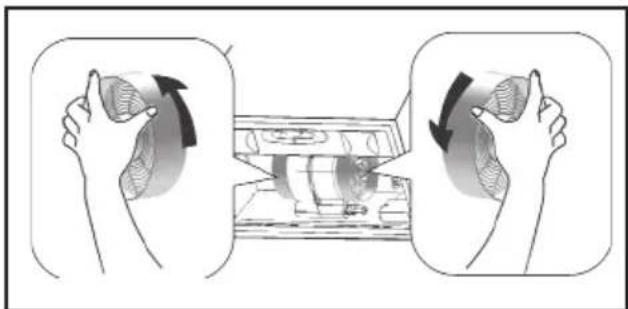

Aktivoitu puuhiilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa ja se pitää vaihtaa noin joka 4. käyttökuukausi tai useammin, jos käyttö on erityisen intensiivistä.

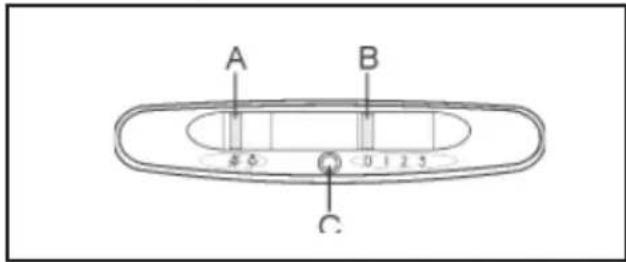

Kytkin A: VALO; asento valo pois päältä; (asento) valo kytketty päälle.

Kytkin B: MOOTTORIN NOPEUS: mahdollistaa moottorin käyntinopeuden valinnan; asento 0: moottori kytketty pois päältä.

C: Moottorivalo palaa

5. ASENNUSMENETELMÄT

SUODATIN- VAI IMUVERSIO?

Liesituuletin on saatavilla sekä suodatin- että imuversiona. Päätä heti alussa, kumman version haluat asentaa.

Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

Liesituuletin puhdistaa ilman ja ohjaa sen poistokanavan.

Suodatinversio

Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

6. VALAISTUS

Liesituuletin on irrotettava verkkovirrasta.

Varoitus! Ennen lamppuihin koskemista, varmista, että ne ovat jäähtyneet.

Lamput on vaihdettava saman tyyppisiin lamppuihin (CANDLE LED 4W, 220-240V, E14, ø37mm).

Kierrätä materiaalit, joissa on symboli

Laita pakkaukset asianmukaisiin keräysastioihin kierrätystä varten. Auta suojelemaan ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkalaitteiden jätteet.

Älä hävitä merkinnällä varustettuja laitteita

kotitalousjätteiden

kanssa. Palauta tuote paikalliseen kierrätyslaitokseen tai ota yhteyttä kunnan toimistoon.

- Älä jätä virtajohtoja roikkumaan.

- Irrota laite sähköverkosta.
