KÄYTTÖOHJE PTSI 9 A1 POWERFIX

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

SE

Määräystenmukainen käyttö 18

Käytetyt varoitukset 19

Turvallisuus....20

Paristojen käsittely 21

Tärkeitä turvallisuusohjeita 21

Käyttöönotto 22

Toimitussisältö ja laitteen kuljetuksen jälkeinen tarkistaminen ..... 22

Pakkauksen hävittäminen 23

Paristojen asentaminen / vaihtaminen .....23

Käyttöelementit 24

Käyttö 24

Laitteen käytön valmistelut ....24

Laitteen kytkeminen päälle / pois päältä 24

Lämpötilayksikön valitseminen 25

Lämpötilan mittaaminen 25

Lämpötilaerojen näyttö 26

Viitearvon asettaminen. 26

Lämpötilaeron suuruuden määrittäminen ....26

Lämpötilaeron skannaaminen 27

Käyttöesimerkki 27

Pariston kapasiteetti 27

Vian määritys 28

Vikojen syyt ja korjaaminen 28

Puhdistaminen 29

Varastointi 29

Hävittäminen 29

Laitteen hävittäminen 29

Paristojen hävittäminen 30

Liite 30

Tekniset tiedot 30

EY-vaatimustenmukaisuusvakuutusta koskevia huomautuksia ..... 31

Huolto....31

Maahantuoja 31

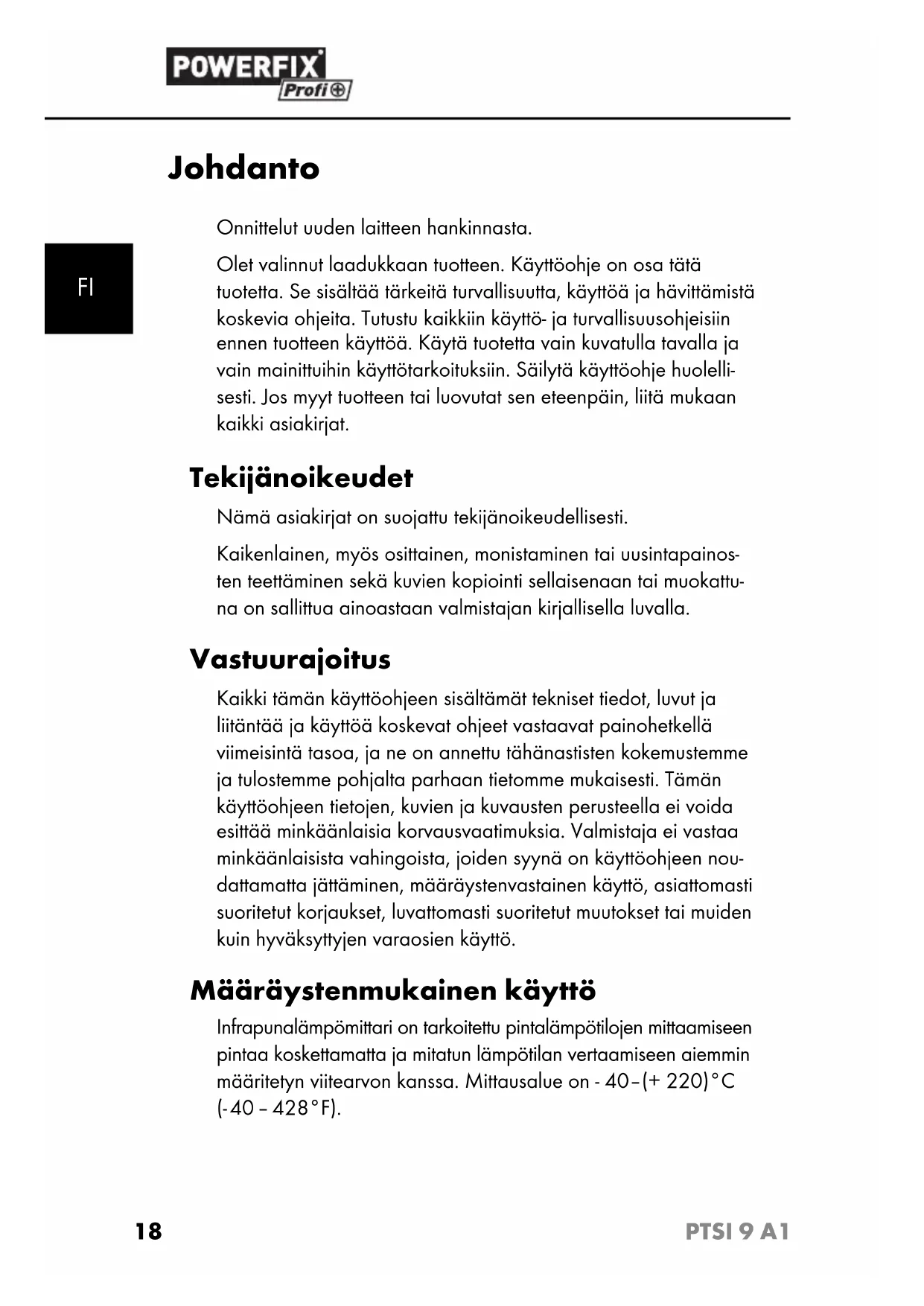

Johdanto

Onnittelut uuden laitteen hankinnasta.

Olet valinnut laadukkaan tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuutta, käyttöä ja hävittämistä koskevia ohjeita. Tutustu kaikkiin käyttö- ja turvallisuusohjeisiin ennen tuotteen käyttöä. Käytä tuotetta vain kuvatulla tavalla ja vain mainittuihin käyttötarkoituksiin. Säilytä käyttöohje huolellisesti. Jos myyt tuotteen tai luovutat sen eteenpäin, liitä mukaan kaikki asiakirjat.

Tekijänoikeudet

Nämä asiakirjat on suojattu tekijänoikeudellisesti.

Kaikenlainen, myös osittainen, monistaminen tai uusintapainos- ten teettäminen sekä kuvien kopointi sellaisenaan tai muokattu- na on sallittua ainoastaan valmistajan kirjallisella luvalla.

Vastuurajoitus

Kaikki tämän käyttöohjeen sisältämät tekniset tiedot, luvut ja liitäntää ja käyttöä koskevat ohjeet vastaavat painohetkellä viimeisintä tasoa, ja ne on annettu tähänastisten kokemustemme ja tulostemme pohjalta parhaan tietomme mukaisesti. Tämän käyttöohjeen tietojen, kuvien ja kuvausten perusteella ei voida esittää minkäänlaisia korvausvaatimuksia. Valmistaja ei vastaa minkäänlaisista vahingoista, joiden syynä on käyttöohjeen noudattamatta jättäminen, määräystenvastainen käyttö, asiattomasti suoritetut korjaukset, luvattomasti suoritetut muutokset tai muiden kuin hyväksyttyjen varaosien käyttö.

Määräystenmukainen käyttö

Infrapunalämpömittari on tarkoitettu pintalämpötilojen mittaamiseen pintaa koskettamatta ja mitatun lämpötilan vertaamiseen aiemmin määritetyn viitearvon kanssa. Mittausalue on - 40-(+ 220)°C (-40 - 428°F).

Mittayksiköksi voidaan valita joko Celsius (°C) tai Fahrenheit (°F). Mittaamisessa hyödynnetään infrapunateknologiaa. Kohteiden pintalämpötiloja voidaan mitata yhtäjaksoisesti, jolloin lämpötilamuutokset ilmoitetaan optisesti, väreinä ja akustisesti. Laitteeseen integroitua laserosoitinta saa käyttää vain lämpötilan mittauksen yhteydessä mittakohdan paikantamiseen. Laite on tarkoitettu ainoastaan yksityiskäyttöön. Laitetta ei ole tarkoitettu kaupalliseen, eikä teolliseen käyttöön. Käytä laitetta vain kuivissa tiloissa / sisätiloissa. Muu tai laajempi käyttö katsotaan määräystenvastaiseksi. Emme vastaa minkäänlaisista määräysten vastaisesta käytöstä aiheutuvista vahingoista. Vastuu on yksinomaan käyttäjällä.

Käytetyt varoitukset

Seuraavassa käyttöohjeessa käytetään seuraavia varoituksia:

VAARA

Tämän vaara-asteen varoitus on merkkinä uhkaavasta vaarallisesta tilanteesta.

Mikäli vaarallista tilannetta ei estetä, se voi aiheuttaa kuoleman tai vakavia loukkaantumisia.

Tämän varoituksen ohjeita on noudatettava kuoleman tai vakavien loukkaantumisten estämiseksi.

VAROITUS

Tämän vaaratason varoitus on merkkinä mahdollisesti vaarallisesta tilanteesta.

Mikäli vaarallista tilannetta ei estetä, se voi aiheuttaa loukkaantumisia.

▶ Noudata tämän varoituksen ohjeita henkilövahinkojen välttämiseksi.

HUOMIO

Tämän vaaratason varoitus varoittaa mahdollisesta esinevahingosta.

Mikäli tilannetta ei estetä, se voi aiheuttaa esinevahinkoja.

▶ Noudata tämän varoituksen ohjeita esinevahinkojen välttämiseksi.

OHJE

▶ Ohje sisältää lisätietoja, jotka helpottavat laitteen käsittelyä.

Turvallisuus

Tämä luku sisältää tärkeitä laitteen käsittelyä koskevia turvallisuusohjeita. Tämä laite on säädettyjen turvallisuusmääräysten mukainen. Asiaton käsittely voi aiheuttaa henkilö- ja esinevahinkoja.

VAROITUS

LASERSÄTEELYÄ ÄLÄ TUJOTA SÄTBESEEN LUOKAN 2 LASERLAUTE P max.: < 1 mW k: 650 mm EN 40825-1: 2007

Laite sisältää 2-luokan laserin.

Älä koskaan suuntaa laseria ihmisiä tai eläimiä kohti. Älä koskaan katso suoraan laservaloon. Laser saattaa vahingoittaa silmiä.

- Älä suuntaa lasersädettä voimakkaasti heijastaville pinnoille. Heijastavan valon aiheuttama vaara.

▶ Lasersäteen voimakkuuden lisääminen on kielletty. On olemassa loukkaantumisvaara!

- Valmistaja ei vastaa lasersäteen suunnan manipuloinnista ja turvallisuusohjeiden noudattamatta jättämisestä aiheutuvista vahingoista.

VAARA

- Älä käytä laitetta paikoissa, joissa on olemassa tulipalotai räjähdysvaara, kuten palavien nesteiden tai kaasujen lähettyvillä.

Paristojen käsittely

VAROITUS

Asiattomasta käytöstä aiheutuva vaara! Paristojen käyttöön liittyy räjähdys- ja vuotovaara!

Noudata paristojen käsittelyssä seuraavia turvallisuusohjeita:

▶ Älä heitä paristoja tuleen.
▶ Älä oikosulje paristoja.
- Älä yritä ladata paristoja uudelleen.
Tarkasta paristot säännöllisesti. Ulos valuva paristohappo voi aiheuttaa laitteeseen pysyviä vaurioita. Ole erityisen varovainen käsitellessäsi vaurioituneita tai vuotaneita paris- toja. Loukkaantumisvaara! Käytä suojakäsineitä.
▶ Säilytä paristot lasten ulottumattomissa. Jos paristo on joutunut nieluun, hakeudu välittömästi lääkärin hoitoon.
▶ Poista paristot laitteesta, jos laite on pitkään käyttämättömänä.

Tärkeitä turvallisuusohjeita

Laitteen turvallisessa käsittelyssä on noudatettava seuraavia turvallisuusohjeita:

■ Tarkista laite ennen käyttöä mahdollisten ulkoisten vaurioiden varalta. Älä ota viallista tai pudonnutta laitetta käyttöön.
- Älä tee omatoimisesti laitteeseen muutoksia.

FI

- Älä anna laitetta sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemuksen ja tiedon puute estävät heitä käyttämästä laitetta turvallisesti, elleivät he käytä laitetta valvonnan alaisena, tai ellei heitä ole opastettu laitteen käytössä.

Lapsia on valvottava ja varmistettava, etteivät he pääse leikkimään laitteella.

■ Suojaa laite kosteudelta ja varo, ettei laitteen sisään pääse nestettä.

- Älä käytä laitetta avoimen tulen (esim. kynttilöiden) läheisyydessä.

■ Vältä suoraa auringonpaistetta.

Käyttöönotto

VAARA

Varo henkilö- ja omaisuusvahinkoja laitteen käytön yhteydessä!

- Pakkausmateriaaleilla ei saa leikkiä. Ne voivat aiheuttaa tukehtumisvaaran.

Toimitussisältö ja laitteen kuljetuksen jälkeinen tarkistaminen

Laitteen toimitussisältöön kuuluvat vakiona seuraavat komponentit:

- Infrapunalämpömittari

- 9 V:n paristo

• Tämä käyttöohje

OHJE

Tarkasta toimituksen täydellisyys ja mahdolliset näkyvät vauriot.
▶ Mädi toimitus on puutteellinen, tai laite on vaurioitunut huolimattomasta/riittämättömästä pakkauksesta johtuen tai kuljetuksen aikana, ota yhteyttä palvelunumeroomme (ks. kappale Huolto).

FI

Pakkauksen hävittäminen

Pakkaus suojaa laitetta kuljetusvaurioilta. Pakkausmateriaalit on valittu ympäristöystävällisyys ja jätehuoltotekniset näkökohdat huomioon ottaen ja voidaan kierrättää.

Pakkauksen palauttaminen materiaalikiertoon säästää raakaaineita ja vähentää syntyvien jätteiden määrää. Hävitä tarpeettomat pakkausmateriaalit paikallisten voimassa olevien määräysten mukaisesti.

Paristojen asentaminen / vaihtaminen

Laite toimii 9 V:n paristolla.

Avaa kahvan alapuolella oleva paristokotela ^7 .
◆ Aseta paristo paristokotelon kannessa ilmoitetun napaisuuden mukaisesti paristokoteloon ⑦.
♦ Sulje sen jälkeen paristokotelon kansi. Paristokotelon kannen täytyy lukittua kuuluvasti paikalleen.

Käyttöelementit

1 Lasersäteen ulostuloaukko
② Infrapuna-anturi
3 Näyttö
4 Painike
5 Painike °C/°F/SET
6 Painike
7 Paristokotelo
8 Mittauspainike

Käyttö

Tässä kappaleessa on annettu tärkeitä laitteen käyttöä koskevia ohjeita.

Laitteen käytön valmistelut

Laite on käyttövalmis, kun paristo on asetettu laitteeseen.

Tartu laitteen kahvasta niin, että etusormesi ylettyy mittauspainikkeelle 8 ja peukalo painikkeille 4. 16 te soveltuu sekä vasen- että oikeakätisille.

Laitteen kytkeminen päälle / pois päältä

Käynnistä laite painamalla mittauspainiketta 8 Näytön 3 valo syttyy ja kuulet lyhyen merkkiäänen.
♦ Kun haluat kytkeä laitteen pois päältä, paina painiketta °C/°F/SET 51 pidä sitä alhaalla n. 3 sekuntia. Kuulet kaksi lyhyttä merkkiääntä.
♦ Jos laitetta ei käytetä, näytön 3 taustavalo sammuu n. 15 sekunnin kuluttua. Laite sammuu automaattisesti n. 60 sekunnin jälkeen. Laite ilmoittaa tästä kahdella lyhyellä merkkiäänellä.

Lämpötilayksikön valitseminen

Päällekytkettäessä laitteen lämpötilayksikkö on Celsius (°C).

♦ Jos haluat muuttaa yksikön Fahrenheitksi (°F), paina lyhyesti °C/°F/SET-painiketta 5.
Voit vaihtaa yksikön takaisin Celsiuseksi (°C) painamalla °C/°F/SET-painiketta 5 uudelleen.

Lämpötilan mittaaminen

- Paina mittauspainiketta 8 ja suuntaa lasersäde mitattavaan kohtaan.

Mittauspainikkeen ⑧ ollessa alaspainettuna laite mittaa lämpötilan, ja näytöllä ③ näkyy teksti "SCAN".

Kun vapautat mittauspainikkeen 8, näytöllä äkyy viimeksi mitattu lämpötila, ja lasersäde sammuu.

Jotta mittaustulos olisi mahdollisimman tarkka, huomioi seuraavaa:

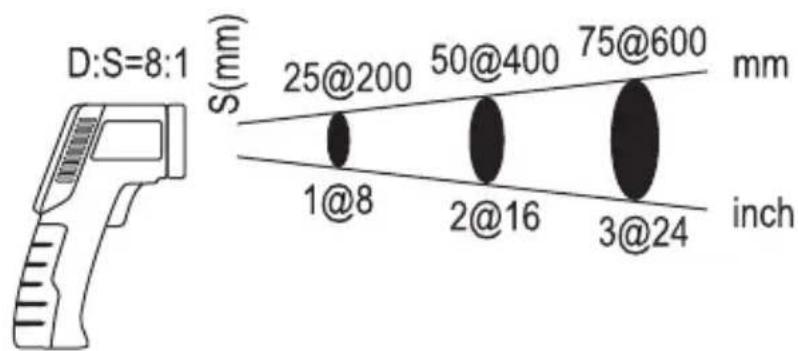

■ Laitteen ilmoittama lämpötila on mitatun pinnan keskilämpötila. Mitattava pinta-ala suurenee mittauskohteesta etäännyttäessä suhteessa 8:1.

D = Distance (etäisyyys), S = Surface (pinta-ala)

Mitattavan kohteen on oltava laitteen mittausaluetta suurempi. Mittaus on tehtävä sitä lähempänä mitattavaa kohdetta, mitä pienempi mitattava kohde on.

■ Mittaa mahdollisimman lähellä mitattavaa pintaa.

■ Suuntaa laite niin pystysuoraan mitattavaa pintaa kohden kuin mahdollista.

- Älä mittaa pölyisissä, äläkä höyryisissä tai savuisissa tiloissa. Älä mittaa läpinäkyvien materiaalien kuten lasin tai muovin läpi.

Jos lämpötila vaihtelee suuresti, laitteen on annettava mukautua ympäristön olosuhteisiin n. 30 minuuttia ennen mittauksen aloittamista.

Lämpötilaerojen näyttö

Lämpötilaerolla tarkoitetaan aiemmin määritellyn viitearvon ja mitatun lämpötilan eroa. Lämpötilaerot esitetään näytöllä luvuin ja värein. Laite huomauttaa lämpötilaeroista myös merkkiäänen avulla.

Viitearvon asettaminen

Paina mittauspainiketta 8 ja suuntaa lasersäde mitattavaan kohtaan. Lämpötila näkyy näytössä 3.

- Aseta lämpötila-arvo viitearvoksi pitämällä mittauspainiketta 8 alhaalla ja painamalla samanaikaisesti °C/°F/SET-painiketta 5. Viitelämpötila näkyy näytössä 3ekstin REF vieressä.

Lämpötilaeron suuruuden määrittäminen

Voit määrittää pienimmän lämpötilaeron (ΔT), josta laite ilmoittaa värein ja akustisen signaalin avulla.

♦ Kun viitearvo näkyy näytössä 3, aseta haluamasi lämpötilaero (ΔT) painamalla joko painiketta ▶ 4ai painiketta ◀6

OFF

0,5 °C1 °F

3 °C5 °F

5,5 °C10 °F

Alin lämpötilaraja-arvo = viitelämpötila - ΔT

Ylin lämpötilaraja-arvo = viitelämpötila + ΔT

Lämpötilaeron skannaaminen

Paina mittauspainiketta 8 ja suuntaa lasersäde mitattavaan kohtaan. Lämpötila näkyy näytössä 3.

- Pidä skannaamisen aikana mittauspainiketta ^8 alhaalla ja liikuta lasersädettä hitaasti ja tasaisesti mitattavan pinnan yli. Viite- ja mittausarvon väliset lämpötilaerot esitetään seuraavasti:

Värinäyttö Merkkiääni Tulos
punainen nopea		ylin lämpötilaraja-arvo ylitetty
vihreä	ei merkki-ääntä	lämpötilaraja-arvojen sisäpuolella
sininen hidas		alin lämpötilaraja-arvo alitettu

Käyttöesimerkki

Jos esimerkiksi haluat tarkistaa ikkunoiden lämpöhukan, skannaa ensin lämpötila suljetun ikkunan ympäriltä aivan lähellä ikkunaa. Valitse ikkunankarmien lämpimin kohta viitelämpötilaksi ja määritä sen jälkeen lämpötilaeroksi esimerkiksi 3°C / 5 °F.

Skannaa sitten uudelleen tasaisesti ikkunan ympäri aivan lähellä ikkunaa. Jos mitattu lämpötila on 3°K astetta viitearvoa alhaisempi, laite ilmoittaa tästä sinisellä värinäytöllä ja hitailla merkkiäänillä.

Pariston kapasiteetti

Jos paristojen jännite on liian alhainen, näyttöön 3mestyy paristokuvake.

♦ Aseta laitteeseen uusi paristo kappaleessa "Paristojen asenta-minen / vaihtaminen" annettujen ohjeiden mukaisesti.

FI

OHJE

- Pariston ollessa heikko lämpötilanäytön tarkkuus saattaa kärsiä.

Vian määritys

Tässä luvussa annetaan tärkeitä ohjeita vikojen määrittämiseen ja niiden korjaamiseen.

Vikojen syyt ja korjaaminen

Seuraavassa taulukossa on lueteltu pienempien vikojen mahdolliset syyt ja korjaus:

Vika Mahdollinen syy Korjaus
Näyttö 3 ei toimi.	Paristo on asetettu koteloon vääriin.	Aseta paristo paris-tokoteloon kotelon kannessa olevan kuvan mukaisesti.
	Paristo on tyhjä.	Aseta laitteeseen uusi paristo.
Näytölle 3 ilmestyy teksti "ErOL".	Mitattu lämpötila on liian alhainen.	Toista mittaus toisessa kohdassa.
Näytölle 3 ilmestyy teksti "ErOH".	Mitattu lämpötila on liian korkea.	Toista mittaus toisessa kohdassa.

OHJE

▶ Jos ongelma ei ratkea edellä esitetyillä ohjeilla, ota yhteyttä palvelunumeroon (ks. kappale Huolto)

Puhdistaminen

HUOMIO

Laitteen vaurioituminen!

▶ Varmista, ettei laitteeseen pääse puhdistuksen yhteydessä kosteutta peruuttamattomien vaurioiden välttämiseksi.
- Älä käytä kemiallisia, äläkä hankaavia puhdistusaineita. Ne voivat vaurioittaa laitteen pintaa.

◆ Puhdista laite kuivalla, pehmeällä liinalla.

◆ Puhdista lasersäteen ulostuloaukko ja infrapuna-anturi pu-haltamalla niihin kevyesti ilmaa. Puhdista sitkeät liat hieman kostutetulla pumpulipuikolla. Älä käytä liikaa voimaa!

Varastointi

Jos laite on pitkään käyttämättömänä, poista laitteesta paristot ja varastoi laite puhtaassa ja kuivassa tilassa suoralta auringon-paisteelta suojattuna.

Hävittäminen

Laitteen hävittäminen

Älä missään tapauksessa hävitä laitetta tavallisen kotitalousjätteen mukana. Tämä tuote on yhdenmukainen eurooppalaisen sähkö- ja elektroniikkalaiteromusta annettun direktiivin 2012/19/EU WEEE (Waste Electrical and Electronic Equipment) kanssa.

Anna laite valtuutetun jätehuoltoyrityksen tai kunnallisen jätteenkäsittelylaitoksen hävitettäväksi. Noudata voimassa olevia määräyksiä. Ota epäselvissä tapauksissa yhteyttä paikalliseen jätehuoltolaitokseen.

FI

Paristojen hävittäminen

Paristojen hävittäminen kotitalousjätteen seassa on kielletty. Kuluttaja on lain mukaan velvoitettu toimittamaan käytetyt paristot niille tarkoitettuun kunnan / kaupunginosan jätteenkeräykseen tai kaupan jätteenkeräyspisteeseen. Vain näin voidaan taata paristojen ympäristöystävällinen hävittäminen. Palauta paristot keräykseen tyhjinä.

Liite

Tekniset tiedot

Virtalähde	1 x 9 V:n paristo(6F22/6LR61)
Mittausalue - 40 ... + 220°C
Mittaustarkkuus,kun lämpötila on T > 0°C	± 2°C vastaavasti± 2 % lukemasta
Mittaustarkkuus,kun lämpötila on T < 0°C	± 3°C vastaavasti± 3 % lukemasta
Laserluokka 2
Aallonpituus (λ) 650 nm
Antoteho (Pmax) < 1 mW
Käyttölämpötila 0°C ... 40°C
Ilmankosteus (ei tiivistymistä) ≤ 75 %
Mitat n. 18 x 12 x 4,2 cm
Paino ilman paristoa n. 167 g

EY-vaatimustenmukaisuusvakuutusta koskevia huomautuksia

Tämä laite vastaa standardien EN 61326-1, EN 61326-2-2, EN 61010-1 ja EN 60825-1 perustavanlaatuisia vaatimuksia ja muita tärkeitä määräyksiä.

Täydellinen alkuperäinen vaatimustenmukaisuusvakuutus on saatavana maahantuojalta.

Huelto

Huelto Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN 90572

Palvelupuhelin:

Maanantaista perjantaihin klo 8:00-20:00 (CET)

Maahantuoja
