Merkki	Bosch
Malli	Serie 4 GSV29VW31N
Tuotetyyppi	Pakastin
Asennustyyppi	Vapaasti seisova laite
Korkeus	85 cm (noin)
Leveys	60 cm (noin)
Syvyys	65 cm (noin)
Nettopaino	42 kg (noin)
Nimellisjännite	220-240 V, 50 Hz
Nimellisvirta	10 A
Energialuokka	A+ (arvio)
Pakastimen nettotilavuus	Noin 100 L
Pakastusteho 24 tunnissa	10 kg (arvio)
Varakesto sähkökatkon aikana	Jopa 24 h (arvio)
Erikoispakastustoiminto	Kyllä
Lämpötilahälytys	Kyllä
Sulatus	Manuaalinen
Oven avautumissuunta	Käännettävä (oikealle tai vasemmalle)
Suositeltu seinärako	Vähintään 3 cm lämpölähteistä
Melutaso	39 dB (arvio)
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja haalealla vedellä
Varaosat	Saatavilla Boschin huollon kautta
Huoltopalvelu	Bosch, katso verkkosivustoa tai jälleenmyyjää

Usein kysytyt kysymykset - Serie 4 GSV29VW31N BOSCH

Mikä on tämän pakastimen vaadittu asennustyyppi?

Bosch Serie 4 GSV29VW31N on vapaasti seisova laite, joka on asennettava kuivaan ja tuuletettavaan tilaan, suojassa suoralta auringonvalolta ja lämmönlähteiltä.

Kuinka oven avautumissuunta käännetään?

Oven avautumissuunnan kääntäminen on mahdollista. On suositeltavaa antaa tämä toimenpide huollon tehtäväksi. Muussa tapauksessa noudata käyttöohjeen kuvattuja ohjeita (Kuva 1) irrotettuasi laitteen verkosta.

Mitkä ovat vähimmäisetäisyydet lämmönlähteisiin?

Noudata vähintään 3 cm etäisyyttä sähkö- tai kaasuliesistä ja 30 cm etäisyyttä öljy- tai hiililämmittimistä. Käytä tarvittaessa eristyslevyä.

Kuinka laite säädetään vaakasuoraan?

Käytä vesivaakaa ja säädä kaksi etujalkaa jakoavaimen avulla kompensoidaksesi lattian epätasaisuudet.

Mitä tehdä, jos haluan asentaa jääkaapin tämän pakastimen viereen?

Aseta jääkaappi pakastimen vasemmalle puolelle. Kiinnitä välikkeet neljään kulmaan, 5 cm etäisyydelle sivureunoista, varmistaaksesi vähimmäisvälin.

Kuinka pakastimen sisäpuoli puhdistetaan?

Irrota laite verkosta ja poista elintarvikkeet. Puhdista pehmeällä liinalla ja haalealla vedellä, johon on lisätty mietoa pesuainetta. Kuivaa huolellisesti ennen uudelleen käynnistystä.

Mitä tehdä sähkökatkon sattuessa?

Laite tarjoaa useiden tuntien varakeston. Vältä oven avaamista tarpeettomasti. Lämpötilahälytystoiminto ilmoittaa, jos sisälämpötila ylittää kriittisen rajan.

Voinko käyttää muita kuin alkuperäisiä varaosia?

Turvallisuuden ja suorituskyvyn varmistamiseksi käytä vain alkuperäisiä Boschin varaosia, jotka ovat saatavilla huollon kautta.

Kuinka erikoispakastustoiminto aktivoidaan?

Erikoispakastustoiminto käynnistetään yleensä ohjauspaneelin omalla painikkeella. Se laskee lämpötilan nopeasti suurten tuoreiden elintarvikemäärien pakastamiseksi.

Mikä on tämän laitteen melutaso?

Melutaso on noin 39 dB, mikä tekee siitä hiljaisen. Se voi vaihdella hieman asennuksesta riippuen.

KÄYTTÖOHJE Serie 4 GSV29VW31N BOSCH

Vapaasti sijoitettava laite

Nain kaytataennusohjetta 29

Sijoituspaikka 29

Laitteiden sijoitus vierekkain 30

Oven katisyyden vaihto 30

Ovikahvan vaihto 31

Seinavalilevyn asennus 31

Laitteen suoristaminen 31

es Índice

Euoypaumntouokuuc 41

tr lçindekiler

Montaj kilavuzunun kullanilmasi 42

Näin käytät asennusohjetta

Kännä esin ohjeiden lopussa oleva kuvasivu. Asennusohjeet patevat eri malleille.

Kuvissa saattaa olla laitemallikohtaisia eroja.

Sijoituspaikka

Sijoituspaikaksi soveltuu kuiva tila, jossa on hyvä ilmanvaihto. Sijoituspaikka ei saa olla alteiina suoralle auringonpaisteelle eikä lammonlähteiden, kuten lieden, lampopattereiden tms. valittomassä laheisyydessä. Jos laitteen sjoittamista lammonlähteiden viereen ei voi valttaa, kayta tarvittaessa sopivaa eristyslevyä tai noudata seuraavia vahimmäisetäisyksia:

Sahko- ja kaasulieteen 3 cm.
Oljy-tai hiililammitteiseen uuniin 30 cm.

Sijoituspaikan lattia ei saa antaa myoten, vahvista lattiaa tarvittaessa. Korjaa lattiassa mahdollisesti olevat epatasaisuudet asettamalla pakastimen alle esim. tukeva levy.

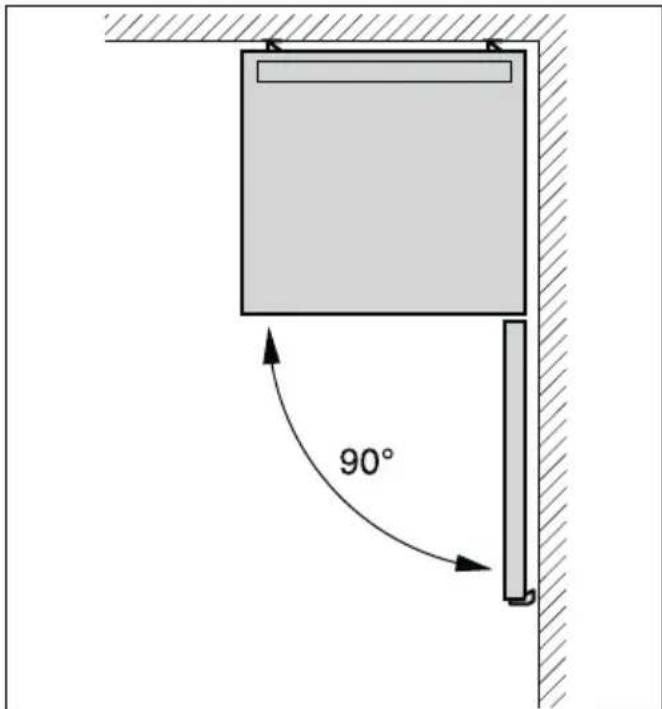

Etäisyys seinaän

Asenna laite niin, etta oven avautumiskulma on 90^

Laitteiden sijoitus vierekkain

Kuva 3

Kun asennat kaksi laitetta vierekkain,
varmista etta jaakaappi on vasemmalla
ja pakastin oikealla puolella.

Jäkaapin oikeanpuoleisen sivuseinan lammittämisellä estetaän kondensseden muodostuminen kaappien valiselle alueelle.

Seinävalilevyjen asennus

Kuva 4

1. Poista rasva jäkaapin oikeanpuoleisessa sivuseinässä olevista kiinnytskohdista pesubensiinillä tai taloussprillä.
2. Kiinnitä seinävälilevy kaikkin neljään kulmaan aina 5 cm:n paahän sivureunasta, jotta laitteiden valinen vahimmäisetäisyys on varmistetu.

Huomautus

Liitossarjan voit hankkia jalleenmyyjälta.

Oven katisyyden vaihto

(mikali tarpeen)

On suositeltavaa jattä oven katisyys valtuutetun huoltopalvelun vaihdettavaksi. Huoltoliikkeestä saat tietä, mitä kuluja sinulle aiheutuu oven katisyyden vaih DSTA.

! Varoitus

Kylmälaje ei saa olla kytkettynä
sähköverkkoon katisyyttä vaihdettaessa.
Irrota ennen toihin ryhtymistä
verkkopistoke pistorasiasta. Laita
riittävasti pehmeäa materiaialia suojaksi
laitteen alle, jotta sen takaseinä ei
vahingoitu. Aseta kylmälaje varovasti
selällen.

Vaihda oven katisyys
numerojärjestyksessä. Kuva 1

Huomautus

Jos asetat kaapin selalleeen, ei seinavalilevy saa olla asennettuna.

Ovikahvan vaihto

(mikali tarpeen)

Kuva 2 A/B

Vaihda ovikahva numerojärystyksessä.

Seinävalilevyn asennus

Kuva 5

Mikäli laitteen mukana:

Asenna seinavalleevy, jotta kylmalaitteen energiankulutus vastaa ilmoitettua. Jos laitteen ja seinan valien tila on pienempi, se ei haittaa laitteen toimintaa. Energiankulutus saattaa talloin muuttuajonkin verran.

Laitteen suoristaminen

Aseta kaappi sille varattuun paikkaan ja suorista. Kylmälaitteen on seistävatukevasti tasaisella alustalla. Jos lattia on epatasainen, suorista laite sen etureunassa olevien ruuvijalkojen avulla. Säädä ruuvijalkojen korkeus ruuvitaltan avulla.

Huomautus

Kaapin tulee olla pystysuorassa. Suorista se vesivaa'an avulla.
