KÄYTTÖOHJE PVD 7421 X CANDY

Suosittelemme, että säilytät asennus- ja käyttöoppaan myöhempää tarvetta varten ja merkitset ennen lieden asentamista sen sarjanumeron alla olevaan ruutuun siltä varalta, että tarvitset huollon apua.

Laitekilpi (sijaitsee lieden pohjassa)

Made in FRANCE - 232 - Mod : FE 0021 RB 220 - 240 V~ P. Maxi (Oven) - 2350 W P. Motors - 30 W CE Code: 39354774 - 0306 0511 Mod: FE 0021 RB Code: 39354774 - 0306 0511 220 - 240 V~ Code: 39354774 - 0306 0511 Code: 39354774 - 0306 0511 Product Code: ...... Serial N°: ......

• On ehdottoman suositeltavaa pitää lapset loitolla keittotasosta sen käytön aikana tai käytön jälkeen, kun kuumista keittoalueista varoittavat merkkivalot vielä palavat, jotta ei ole vaaraa vakavista palovammoista.
• Valmistaessasi ruokaa rasvaa tai öljyä käyttäen, pidä aina tarkkaan silmällä paistoastiaa, koska kuuma rasva tai öljy syttyy helposti.
• Lieden ohjaustaulu on herkkä laite; älä laske kuumia astioita sen päälle.
• Keittoalueille ei saa laittaa alumiinifoliota tai muovisia astioita.
• Liettä on hieman puhdistettava jokaisen käyttökerran jälkeen, jotta siihen ei keräänny likaa ja rasvaa. Puhdistamatta jäänyt lika ja rasva kuumenee seuraavalla käyttökerralla ja synnyttää savua ja epämiellyttävää käryä palonvaarasta puhumattakaan.
• On parempi olla katsomatta pitkään suoraan halogeenielementteihin.
• Älä koske keittoalueisiin niiden käytön aikana tai liian pian sen jälkeen.
• Älä milloinkaan kypsennä ruokaa pelkällä keraamisella keittotasolla. Käytä aina asianmukaisia keittoastioita.
• Aseta astia aina käyttämäsi keittoalueen keskelle.
• Älä käytä tasoa leikkuulautana.
• Älä siirrä astioita vetämällä tasoa pitkin.
• Älä säilytä raskaita esineitä lieden yläpuolella. Ne voivat vaurioittaa sitä, jos ne sattuvat putoamaan liedelle.
• Älä käytä liettä työtasona.
• Älä käytä liettä säilytyspaikkana.
• Jos keittotasoon vastoin odotuksia syntyy halkeama, älä käytä liettä. Kytke välittömästi liesi irti sähköverkosta ja ota yhteyttä huoltoon.

Käyttöjännite 230V / 50Hz		Lieden mitat (l x p) mm.Asennusaukon mitat kalusteisiin upotettaessa (AxB)	60 cm 75 cm
			595x510560x490	774x510PVD 742/1: 560x490PVD 750/1E: 740x490
PVS	Liitäntäteho6500 W	Liitäntäteho6200 W	Liitäntäteho6400 W	Liitäntäteho7000 W
	PVS 640 PVS 640 R PVS 641 PVS 642
PVDPVC	Liitäntäteho5700 W	Liitäntäteho6500 W	Liitäntäteho7000 W	Liitäntäteho7100 W	Liitäntäteho7100 W
	PVD 633/1	PVD 640/1 - PVC 460 C	PVD 642/1 PVD 647		PVD 644/1
PVK	Liitäntäteho6600 W	Liitäntäteho6500 W	Liitäntäteho7600 W	Liitäntäteho7600 W
	PVK 644 PVK 640		PVD 742/1 PVD 750/1 E

Parannamme jatkuvasti tuotteidemme laatua ja saatamme tehdä kodinkoneisiin uusimpien teknisten parannusten mukaisia muutoksia.

Tämä tuote täyttää Direktiivien 73/23/EEC ja 89/336/EEC (korvattu direktiiveillä 2006/95/EC ja 2004/108/EC) mukaiset määräykset ja myöhemmät muutokset.

ASENNUS

Kodinkoneen asennus voi olla vaativa työ, joka virheellisesti tehtynä saattaa aiheuttaa vakavan vaaran kodinkoneen käyttäjälle. Tämän vuoksi asennus pitäisi antaa ammatillisesti pätevän henkilön tehtäväksi voimassa olevien teknisten määräysten mukaisesti. Jos tätä neuvoa ei noudateta, vaan asennuksen tekee epäpätevä henkilö, valmistaja ei vastaa mistään tuotteen toimintahäiriöstä riippumatta siitä, aiheutuuko siitä vahinkoa tai tapaturmia.

Kalusteiden, joihin liesi on tarkoitus asentaa, sekä kaikkien sen vieressä olevien kalusteiden on oltava kuumuuden kestäviä. Lisäksi kaikki koristelaminaatit on kiinnitettävä kuumuutta kestävällä liimalla.

Asennus:

- Lieden mukana tulee vedenpitävä tiiviste.

Ennen asennusta:

- Käännä liesi ylösalaisin niin, että keraaminen taso on alaspäin.

Varmista, että keraaminen taso on suojattu.

• Asenna tiiviste lieden ympärille.
• Varmista, että se on kunnolla paikoillaan, jottei mitään pääse valumaan kalusteiden sisään.
• Jätä vähintään 5 cm:n väli lieden ja viereisten kalusteiden välille.
• Jos liettä asennettaessa lieden alempi puoli on yhteydessä alueeseen, johon voi ylettyä käsittelyn tai puhdistuksen aikana, asenna 1 cm:n (PVS-malliin 7 cm:n) kokoinen kappale lieden perustan alle, jotta et aiheuttaisi sille vahinkoa..

Liesi Tiiviste

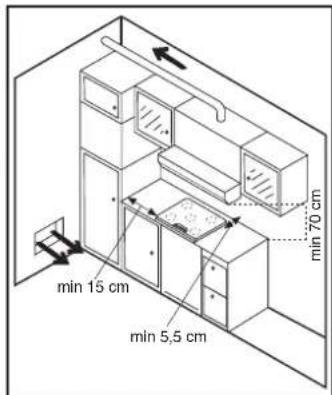

min 15 cm min 5,5 cm min 70 cm

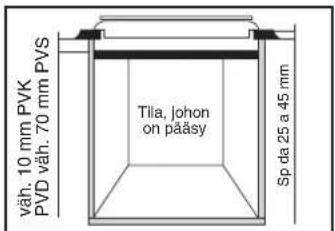

väh. 10 mm PVK PVD väh. 70 mm PVS Tilia, johon on pääsy Sp da 25 a 45 mm

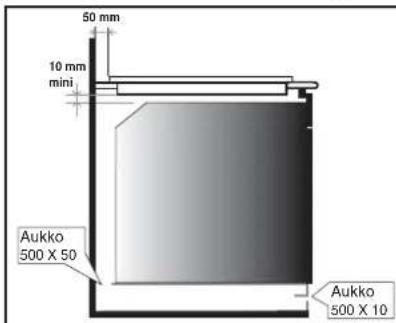

50 mm 10 mm mini Aukko 500 X 50 Aukko 500 X 10

Liettä ei saa asentaa sellaisen uunin päälle, jonka ilmanvaihdosta ei ole huolehdittu

SÄHKÖLIITÄNTÄ

"Asennuksen on oltava tavanomaisten direktiivien mukainen." Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta sopimattomasta käytöstä.

Varoitus:

• Tarkista aina ennen sähkötöitä mittariin merkitty verkkojännite, ylivirtasuojan asetus, maadoituskytkennän johtavuus ja sulakkeen sopivuus.
• Laite tulee kytkeä käyttämällä maadoitettua pistoketta tai moninapaista kytkintä, jonka kosketinpinnat aukeavat vähintään 3 mm. Jos liedessä on pistoke, se on asennettava niin, että siihen tarvittaessa päästään käsiksi.
• Virtajohdon keltavihreä johdin on kytkettävä maaliittimeen sekä virtalähteen että lieden päässä.
• Valmistaja ei vastaa onnettomuuksista, jotka aiheutuvat maadoittamattoman laitteen käytöstä tai huonosta maadoituskontaktista.
• Kaikissa virtajohtoon liittyvissä ongelmatilanteissa on otettava yhteyttä huoltopalveluun tai valtuutettuun sähköasentajaan.

• PVK-mallit

Laitteessa ei ole virtajohtoa, mutta lieden varusteisiin kuuluu riviliitin, jonka avulla voit valita virtalähteeseen sopivan liitännän.

LIITTIMIEN KIINNITTÄMINEN RIVILIITTIMEEN:

Noudata seuraavia ohjeita kytkentää tehdessäsi.

• Varmista ennen laitteen liittämistä verkkovirtaan, että laite on suojattu sopivalla sulakkeella (katso taulukkoa) ja että sen sähköjohdot ovat sopivasti mitoitetut laitteen normaalin toiminnan takaamiseksi.
• Valitse virtajohto taulukon suositusten perusteella.
• Käännä liesi ympäri, lasipuoli työtasoa vasten. Varo rikkomasta lasia!

• Poista säätonuppien alapuolella oleva suojus, joka on kiinnitetty etupuolelta 2 ruuvilla.
• Pujota virtajohto reikään.
  •Pujota virtajohto kiinnittimeen.
• Poista eriste virtajohdon johtimien päistä 10 millimetrin matkalta. Ota huomioon suositeltu johdon pituus riviliittimeen kiinnittämistä varten.

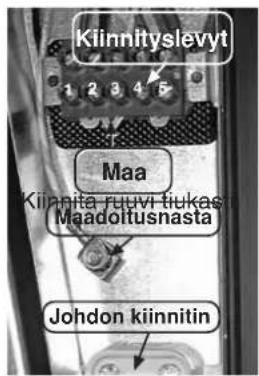

Kiinnityslevyt Maa Kiinnita ruvi tiukes Maadoltusnasta Johdon kiinnitin

• Riviliittimeen voi tehdä erilaisia kytkentöjä. Kiinnitä johtimet kaavion mukaisesti kiinnityslevyjen* avulla asennusohjetta noudattaen.
  *Maadoitusnastaan kiinnitetyt kiinnityslevyttekevät mahdolliseksi kahden vaiheen välisen kytkennän.

HUOMAUTUS: Varmista, että kiinnityslevyt eivät pääse putoamaan reikään.

HUOMAUTUS: Varmista, että kiinnityslevyt eivät pääse putoamaan reikään.

Ruuvaa johdon kiinnittimet paikoilleen. Ruuvaa kansi takaisin paikoilleen. Älä unohda tuulettimen lukon aluslaattoja.

SÄHKÖKYTKENTÄ

	Yksi vaihe220-240V~	Kaksi vaihetta220-240V2~	Kaksi vaihetta220-415V2N~	Kolmevaihetta220-240V3~	Kolmevaihetta380-415V3N~
SULAKE	20 A	20 A	20 A	20 A	16 A
JOHTOPOIKKI-PINTATYYPPI	3 G 2,5 mm _2 H05RR-F,H05VV-F,H05V2V2-F	3 G 2,5 mm _2 H05RR-F,H05VV-F,H05V2V2-F	4 G 2,5 mm _2 H05RR-F,H05VV-F,H05V2V2-F	4 G 2,5 mm _2 H05RR-F,H05VV-F,H05V2V2-F	5 G 1,5 mm _2 H05RR-F,H05VV-F,H05V2V2-F
KYTKEN-TÄLIITINRA-SIAAN	12345 T[IMAGE] PH N T	12345 T[IMAGE] PH PH T	12345 T[IMAGE] PH PH N T	12345 T[IMAGE] PHPPH T	12345 T[IMAGE] PHPPH N T
	2 Vaihesuntti 1-2suntti 2-35 Nolla suntti 4-5T Maa	2 Vaihesuntti 1-2suntti 2-35 Vaihesuntti 4-5T Maa	1 Vaihe3 Vaihesuntti 2-35 Nolla suntti 4-5T Maa	1 Vaihesuntti 1-23 Vaihesuntti 3-45 VaiheT Maa	1 Vaihe2 Vaihe3 Vaihe5 Nolla suntti 4-5T Maa

PVD-mallit

Liesi asennetaan verkkojohdolla, joka mahdollistaa liitännän ainoastaan 220–240 voltin sähköliitäntään.

Pistorasiaan kytkettäessä sopiva sulake valitaan oheisen taulukon perusteella.

Liesi on kuitenkin mahdollista kytkeä myös seuraavanlaisiin virtalähteisiin:

. Kolmivaihevirta 220–240 V3\~

.Kolmivaihevirta 380-415 V2N\~

Noudata seuraavia ohjeita, kun teet uuden liitännän:

• Varmista ennen laitteen liittämistä verkkovirtaan, että laite on suojattu sopivalla sulakkeella (katso taulukkoa) ja että sen sähköjohdot ovat sopivasti mitoitetut laitteen normaalin toiminnan takaamiseksi.
• Käännä liesi ympäri, lasipuoli työtasoa vasten. Varo rikkomasta lasia.
• Avaa kansi seuraavaa järjestystä noudattaen:

• Ruuvaa auki johdon kiinnitin "1".
• Etsi sivuilla olevat kaksi tappia.

- Pane tasapäisen ruuvitaltan pää "2"- ja "3"-tapin päälle, paina sisään ja purista.

- Irrota kansi.

Virtajohdon vapauttaminen.

• Poista ruuvit, jotka pitelevät sivuvirtavastuksen kiinnityslevyt ja virtajohdon johtimet sisältävää riviliitintä.
• Vedä virtajohto ulos.

Uuden liitännän tekeminen:

• Valitse virtajohto taulukon suositusten perusteella.
• Pujota virtajohto kiinnittimeen.
• Poista eriste virtajohdon johtimien päistä 10 millimetrin matkalta.

SHUNT

Ota huomioon suositeltu johdon pituus riviliittimeen kiinnittämistä varten.

• Kiinnitä johdin kaavion osoittamalla tavalla asennustavan mukaan ja ensimmäisessä vaiheessa talteen otettujen sivuvirtavastuksen kiinnityslevyjen avulla.
• Kiinnitä kansi.
• Ruuvaa johdon kiinnittimet paikoilleen.

HUOMAUTUS: Varmista, että kytkentäriman ruuvit ovat tiukasti kiinni.

Liittimien kiinnittäminen riviliittimeen:

	PVD 633/1	PVD 642/1PVD 644/1PVD 647PVD 742/1PVD 750/1 E	PVD 640/1PVC 460 C
Yksivaihevirta 220–240 V~ / Kaksivaihevirta 220–240 V2~
SULAKE	25 A	25 A	20 A
JOHTO H05V2V2F	3X2.5 mm ^2	3X2.5 mm ^2	3X2.5 mm ^2
Kolmivaihevirta 220–240 V3~
SULAKE	20 A	32 A	25 A
JOHTO H05V2V2F	4X2.5 mm ^2	4X4 mm ^2	4X2.5 mm ^2
Kolmivaihevirta 380-415 V2N~
SULAKE	25 A	25 A	20 A
JOHTO H05V2V2F	4X2.5 mm ^2	4X2.5 mm ^2	4X2.5 mm ^2

Yksivaihevirta 220-240 V~	Kaksivaihevirta 220-240 V2~
T Ph N	T Ph Ph
Kolmivalhevirta 220-240 V3~	Kolmivalhevirta 380-415 V2N~
T Ph Ph	T Ph Ph N

Liitäntä voidaan tehdä ennen uunin kiinnittämistä paikoilleen tai sen jälkeen.

Sisäänrakennetut uunin aukot: Katso ohjekirjaa. Uunin tai lasikeraamisen lieden liittäminen verkkovirtaan tulee tehdä uunin kautta. On tärkeää noudattaa huolellisesti uunin ohjeessa kerrottuja ohjeita.

Keraaminen PVS-liesi, jossa ei ole säätönuppeja, on tarkoitettu käytettäväksi ainoastaan erillisen ohjausyksikön tai sen yhteydessä olevan uunin kanssa, jossa on lieden kanssa yhteiset säätönupit. Yksityiskohtaisessa taulukossa (toimitetaan uunien kanssa, joissa on lieden kanssa yhteiset säätönupit tai erillinen ohjausyksikkö), näkyy, kuinka liesi tulee yhdistää erillisiin yksiköihin. Liettä ei saa milloinkaan liittää toisiin säätimiin tai uuniin, joita ei ole mainittu luettelossa.

Lieden koirasliittimet 11 ja 2 liitetään uunin tai ohjauspaneelin naarasliittimiin.

UUNIN ASENTAMINEN LIESI 22 mini UUNI 550x10

Sisäänrakennetut uunin aukot Katso ohjekirjaa.

Liitäntä voidaan tehdä ennen uunin kiinnittämistä paikoilleen tai sen jälkeen.

ESITTELY

- Korostettu alue: Koko pinnan peittää tasaisesti metalliliuska. Se alkaa toimia 3 sekunnissa ja sopii tasaiseen, yhtenäiseen ja pitkäkestoiseen ruoan laittamiseen.

SPRINTER Lasikeraaminen liesi kuumenee erityisen tehokkaasti lämpöä tuottavilla korostetuilla kuumennusalueilla, mikä nopeuttaa ruoan laittamista. Lieteen tehdyt muutokset eivät ole vaikuttaneet lasin kykyyn kestää korkeita lämpötiloja, vaan muutoksilla on kohennettu lieden hallittavuutta.

Sprintteri-toiminnolla ruoanvalmistusaika lyhenee jopa 15 % sen mukaan, millaista keittotapaa ja keittoastiaa käytetään.

- Halogeenivaloalue: Yhdistelmä halogeenia (1/3) ja korostusta (2/3). Tällä pinnalla lämpötila nousee erittäin nopeasti. Alue soveltuu lihan paistamiseen, nopeaan kiehauttamiseen ja voimakkaaseen keittämiseen, kun tarvitaan korkeaa lämpötilaa vähäksi aikaa.

- Säteilyalue: Tällä alueella lämpötilaa voidaan nostaa nopeasti tai hitaasti, ja lämpötila säilyy vakaana. Alue on erittäin tarkka ja sen lämmönlevityskyky on erittäin hyvä.

KEITTOASTIAT

Parhaan tuloksen saat käyttämällä korkealuokkaisia astioita.

• Käytä aina laadukkaita keittoastioita, joissa on paksu ja tasainen pohja: Tämän tyyppisissä keittoastioissa ei synny paikallisia kuumia kohtia, joihin ruoka tarttuu. Paksut metalliset padat ja kattilat jakavat lämmön tasaisesti.
• Varmista, että padan tai kattilan pohja on kuiva: Kun lisäät pataan nestettä tai kun käytät keittoastiaa, joka on ollut jääkaapissa, varmista, että astian pohja on täysin kuiva, ennen kuin laitat sen liedelle. Näin vältät liesitason tahriintumista.
• Käytä kattiloita, joiden pohjan halkaisija on riittävän suuri kokonaan peittämään keittoalueen: Kattila ei saisi olla pienempi kuin kuumennusalue. Kun se on hieman suurempi, energiaa käytetään mahdollisimman tehokkaasti.

KEITTOASTIOIDEN VALITSEMINEN - Seuraavassa on tietoja, joiden avulla valitset parhaiten toimivat keittoastiat. Ruostumaton teräs: Erittäin suositeltava materiaali. Erityisen hyvä, kun kattilassa on monikerrospohja. Monikerrospohjassa yhdistyvät ruostumattoman teräksen edut (ulkonäkö, kestävyys ja lujuus) alumiinin tai kuparin hyviin ominaisuuksiin (lämmönjohtavuus, lämmön jakautuminen tasaisesti). Alumiini: Suositellaan raskaita astioita. Hyvä lämmönjohtavuus. Alumiinihiukkaset näyttävät joskus keittotasossa olevilta naarmuilta, mutta ne saadaan pois puhdistamalla välittömästi. Alumiinin alhaisen sulamispisteen takia ei ohuita alumiiniastioita pitäisi käyttää.

Valurauta: Voidaan käyttää, mutta ei suositella. Ei toimi kovin hyvin. Voi naarmuttaa keraamista pintaa.

Kuparipohjaiset / keraamiset astiat: Suositellaan raskaita astioita. Toimivat hyvin, mutta kuparista voi keittotasoon jäädä naarmuilta näyttäviä hiukkasia. Ne voidaan poistaa puhdistamalla taso välittömästi. Näiden astioiden ei kuitenkaan saa antaa kiehua tyhjäksi. Ylikuumentunut metalli saattaa tarttua kiinni keraamiseen tasoon. Ylikuumentunut kuparipohja jättää pysyvän jäljen.

Posliini/emali: Toimii hyvin vain, kun astian pohja on ohut, sileä ja tasainen.

Lasi-keramiikka: Ei suositella. Ei toimi kovin hyvin. Saattaa naarmuttaa keittotason pintaa.

LASIKERAAMISEN LIEDEN KÄYTTÄMINEN

LASIKERAAMINEN PVK-LIESI, JOSSA ON SÄÄTÖNUPIT

• Etsi tarvitsemasi keittoalueen merkki. Jokaista yksikköä säädellään säätönupilla, jonka avulla voidaan säätää teho halutunlaiseksi.
• Suositellaan, että lämpötila säädetään korkeimmilleen, kunnes liesi on lämmennyt kunnolla. Sen jälkeen lämpötila säädetään ruoan valmistuksessa tarvittavalle tasolle.
• Jäännöslämmön osoitin syttyy, kun kuumennusalueen lämpötila on vähintään +60 °C. Valo pysyy päällä, vaikka yksikön virta katkaistaisiin, kunnes pinta on jäähtynyt. Valo sammuu, kun kuumennusalueen lämpötila laskee alle +60 °C:seen.
• Kuumennusyksikön virran katkaisu tapahtuu kääntämällä kytkin asentoon "0".
• Lämpötilan säädöt: Alla olevat esimerkit ovat ohjeita. Opittuasi käyttämään liettä voit käyttää asetuksia, jotka sopivat sinulle parhaiten.

Säädöt Muutama neuvo
1	Erittäin alhainen lämpötila:	Ruoan pitäminen lämpimänä, voin ja suklaan sulattaminen
2	Alhainen lämpötila:	Hidas keittäminen, kastikkeet, padat, puurot, uppomunat
3	Kohtalainen lämpötila	Pavut, pakasteet, hedelmät, veden keittäminen
4	Keskilämpötila	Höyrytetyt omenat, tuoreet vihannekset, pasta, pannukakut, kala
5	Korkea lämpötila	Voimakas keittäminen, munakkaat, pihvit
6	Erittäin korkea lämpötila:	Pihvit, kyljykset, paistaminen

• LASIKERAAMINEN PVS-LIESI ILMAN SÄÄTÖNUPPEJA

LIEDEN KÄYTTÄMINEN:

• Etsi tarvitsemasi keittoalueen merkki.
• Käännä säätönuppi ruoanlaitossa tarvittavaan asentoon Suosittelemme kuumennusalueen säätämistä korkeimmilleen, kunnes keittoastia on riittävän lämmin, minkä jälkeen lämpötila voidaan säätää ruoanlaitossa tarvittavalle tasolle.
• Jäännöslämmön osoitin syttyy, kun lieden pinnan lämpötila on vähintään +60 °C. Valo on päällä senkin jälkeen, kun liesi on kytketty pois päältä. Valo sammuu, kun lieden pinta on jäähtynyt.
• Kytke liesi pois päältä kääntämällä säätönuppi asentoon "0".

Varoitus! Erityisen iso korostettu alue toimii vieläkin tehokkaammin sen mukaan, minkä kokoista keittoastiaa käytetään ja/tai kuinka suuria määriä ruokaa valmistetaan.

*Soikion muotoinen kuumennusalue koostuu kahdesta kuumennusalueesta: pyöreästä alueesta, jossa on soikea lisäalue.

Pyöreän alueen lämpötilaa voi säätää kääntämällä säätönuppia asentojen 1 ja 12 välillä.

Soikean alueen lämpötilaa säädetään kääntämällä sätönuppi asentoon 12 ja valitsemalla sen jälkeen yksi asennoista 1–12.

*Kuumennusalue koostuu kahdesta sisäkkäisestä pyöreästä alueesta.

Sisempi pyöreä alue kytketään päälle kääntämällä lieden säädin mihin tahansa asentoon 1 ja 12 välillä.

Ulompi pyörea alue kytketään päälle kääntämällä säädin yli asennon 12 toimimaan 2200 W:n teholla.

Säädöt Muutama neuvo
1	1-2	Erittäin alhainen lämpötila:	Ruoan pitäminen lämpimänä, voin ja suklaan sulattaminen
2	3-4	Alhainen lämpötila:	Hidas keittäminen, kastikkeet, padat, puurot, uppomunat
3	5-6	Kohtalainen lämpötila	Pavut, pakasteet, hedelmät, veden keittäminen
4	7-8	Keskilämpötila	Höyrytetyt omenat, tuoreet vihannekset, pasta, pannukakut, kala
5	9-10	Korkea lämpötila	Voimakas keittäminen, munakkaat, pihvit
6	11-12	Erittäin korkea lämpötila:	Pihvit, kyljykset, paistaminen

LASIKERAAMINEN PVD-LIESI, JOSSA ON HIPAIISUKYTKIMET

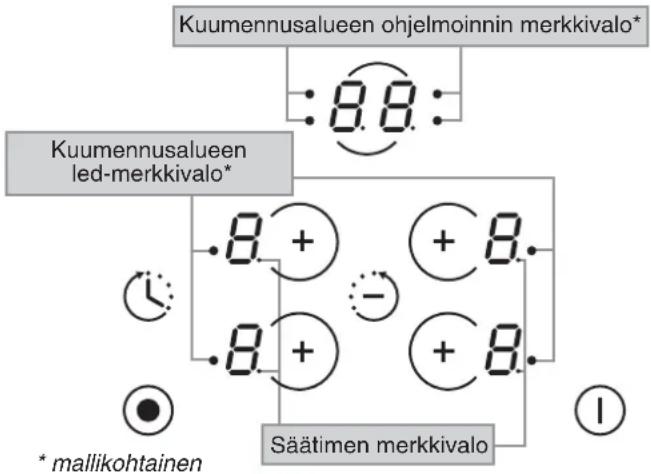

• HIPAISUKYTKINTEN ESITTELY

- Kun olet kytkenyt lieteen virran päälle, odota muutama sekunti, jotta elektronisella ohjauksella on aikaa käynnistyä.

- Paina ①-painiketta 3 sekunnin ajan. Lieden elektroninen ohjauslaite käynnistyy. Jokaisen keittoalueen lämpötila näkyy ja valvonta-LED vilkkuu.

- Jos mitään ei tehdä 20 sekunnin kuluessa, elektroninen ohjauslaite kytkeytyy pois päältä ja käynnistäminen on tehtävä uudelleen.

- KEITTOALUEEN KÄYNNISTÄMINEN

- Paina haluamasi keittoalueen valintapainiketta. Näytön valvonta-LED palaa jatkuvasti. Se osoittaa, että kyseinen keittoalue on käytössä.

.8. + + 8. .8. + + 8.

- Valitse haluamasi kuumennusteho 1–9 painamalla - tai + painiketta. Kun pidät + tai - painiketta painettuna, kuumennusteho suurenee tai pienenee vähitellen.

Seuraavat tiedot ovat vain suuntaa-antavia. Kokemuksen avulla osaat soveltaa niitä omien mieltymystesi mukaan.

0 : Pois päältä
1 : )
2 : ) ..... Sulatuslämpö
3 : Ruoan lämpimänä pitämien
4 : Lämmittäminen
5 : Sulattaminen, hauduttaminen, keittäminen, pienellä lämmöllä keittäminen
6 : Ilman kantta keittäminen
7 : Paistaminen, lihan ruskistaminen tai paahtaminen
8 : Keittäminen ja paahtaminen korkeassa lämpötilassa
9 : Friteeraaminen, suurten vesimäärien keittäminen......

• KEITTOALUEEN SAMMUTTAMINEN

• Paina haluamasi keittoalueen valintapainiketta.
• Paina - painiketta, kunnes näkyy kuumennusteho U. Keittoalue kytkeytyy pois päältä ja näyttö sammuu 10 sekunnin kuluttua.
• Keittoalueen voi nopeasti kytkeä pois päältä painamalla + ja - painikkeita samanaikaisesti.
  Kuumennusteho laskee automaattisesti arvoon U. Keittoalue kytkeytyy pois päältä.

• KOKO LIEDEN SAMMUTTAMINEN

Kaikki keittoalueet ja ajastin voidaan milloin tahansa kytkeä pois päältä painamalla päävirtakytkintä kolmen sekunnin ajan.

• VAROITUS JÄLKILÄMMÖSTÄ

Ohjaustaulusta käyttäjä näkee, minkä alueiden lämpötila on vielä yli 60°C. Niiden kohdalla näytössä on H. Kun alueen lämpötila laskee alle 60°C:n, H-näyttö sammuu.

Ruokaa valmistettaessa on suositeltavaa kytkeä loppuvaiheessa keittoalue pois päältä ja käyttää alueen jälkilämpöä ruoan hauduttamiseen.

HUOM: Sähkökatkoksen sattuessa jälkilämmön varoitusnäyttö sammuu, vaikka alueen lämpötila olisikin vielä yli 60°C.

- LISÄKUUMENNUSALUEEN KÄYTTÄMINEN (KAKSI ALUETTA)

Joissakin malleissa on kaksiosainen kuumennusalue.

Kuumennusalueet voivat olla sisäkkäin tai rinnakkain

Alue on toiminnassa, kun kuumennusaluetta käytetään. Lisäkuumennusalueen merkkivalo palaa.

Lisäkuumennusalueen ottaminen pois käytöstä:

- Paina lisäkuumennusalueen painiketta ● Lisäkuumennusalueen merkkivalo sammuu, kun alue on kytketty pois päältä.

Lisäkuumennusalueen ottaminen käyttöön:

- Paina lisäkuumennusalueen painiketta ⚙. Lisäkuumennusalueen merkkivalo syttyy.

• LISÄKUUMENNUSALUEEN KÄYTTÄMINEN (KOLME ALUETTA)

Yhteen malliin on asennettu lisäkuumennusalue.

Alue on toiminnassa, kun kuumennusalueetta käytetään. Lisäkuumennusalueen kaksi merkkivaloa palaa.

Lisäkuumennusalueen ottaminen pois käytöstä:

• Paina lisäkuumennusalueen painiketta ● kerran. Lisäkuumennusalueen merkkivalo sammuu, kun alue on kytketty pois päältä.
• Paina lisäkuumennusalueen painiketta ● kahdesti. Lisäkuumennusalueen merkkivalo sammuu, kun alue on kytketty pois päältä.

Lisäkuumennusalueen ottaminen käyttöön:

- Paina lisäkuumennusalueen painiketta kerran tai kahdesti tarpeen mukaan.

• KEITTOALUEEN AJASTAMINEN

Jokainen keittoalue voidaan ajastaa enintään 99 minuutiksi. Kerrallaan vain yksi keittoalue voi olla ajastettuna.

- Käynnistä haluamasi alue edellä annettujen ohjeiden mukaisesti. Alueen kuumennustehonäytön vieressä olevan valvonta-LEDin tulee palaa. Se osoittaa, että alue on päällä.

- Paina ajastinpainiketta.

Alueen merkki ajastimen näytön vieressä osoittaa, mitä aluetta ajastetaan.

• Paina uudelleen ajastinpainiketta valitaksesi ajan 0 ja 99 minuutin väliltä tai paina "-" painiketta vähentääksesi aikaa 60 - 0 minuuttia.
  →Ajastettua aikaa voidaan muuttaa milloin tahansa aktivoimalla ao. keittoalue ja painamalla sitten ajastinpainiketta.

Kun aika on lopussa, keittoalue sammuu automaattisesti ja kuuluu 1 minuutin kestävä merkkiääni. Äänimerkki sammuu painamalla ajastinpainiketta.

→Ajastinta voidaan käyttää myös erillisenä minuuttikellona, asetetun ajan loputtua kuuluu merkkiääni.

• LUKITUSPAINIKKEEN KÄYTTÄMINEN

Lukitustoiminnolla estetään lapsia kytkemästä virtaa lieteen. Sitä käytetään myös säätimien puhdistamiseen, sillä säätimet voidaan lukita, vaikka liesi ei olisi päällä.

Lieden lukitseminen:

• Paina virtapainiketta ①.
• Paina samanaikaisesti edessä oikealla (PVI 633/1 -mallissa edessä vasemmalla) olevia "-" ja "+" -painikkeita. Paina sen jälkeen uudelleen tämän alueen "+" -painiketta. Liesi on nyt lukittu. Lukituksen merkkivalo L syttyy kaikille alueille 20 sekunniksi.

Lieden lukituksen poistaminen:

• Paina virtapainiketta Ⓐ. Lukituksen merkkivalo "L" syttyy kaikille alueille.
• Paina samanaikaisesti edessä oikealla (PVD 633/1 -mallissa edessä vasemmalla) olevia "-" ja "+" -painikkeita. Paina sen jälkeen uudelleen tämän alueen "-" -painiketta.

Lieden lukitus on nyt poistettu.

• PIKAKUUMENTIMEN TOIMINTA

Kaikissa lieden alueissa on pikakuumennin, jolla alueen lämpötila saadaan kohoamaan nopeammin.

Pikakuumentimen käynnistäminen

• Käynnistä haluamasi alue, paina + painiketta, kunnes kuumennusteho on 9, ja vapauta + painike hetkeksi ja paina sitä uudelleen; näytössä vilkkuu vuorotellen pikakuumennuksen symboli Rja kuumennustehon symboli 9.
• Vähennä sitten kuumennusteho haluamaasi arvoon.

Esimerkki: 1 800 W:n keittoalue teholla 6 käyttää 32 % 1 800 W:sta. Kun pikakuumennus on päällä, alue toimii 1 800 W:n teholla 2 1/2 minuutin ajan ja säätää tehon sitten arvoon 576 W.

* Turvallisuuden parantamiseksi keittoalueet kytkeytyvät automaattisesti pois päältä, jos ne jätetään päälle liian pitkäksi aikaa. Tämä aika vaihtelee valitun kuumennustehon mukaan.

Pikakuumennuksen kytkeminen pois päältä

- Kytke kuumennusalue päälle, paina "-" -painiketta, jotta saisit palautettua normaalin kuumennustason, säädä lämpö tarvitsemaasi lämpötilaan tai asentoon "0", jos haluat kuumennuksen pois päältä kokonaan.

PUHDISTUS JA KUNNOSSAPITO

• Anna lieden jäähtyä ennen kuin huollat sitä.
• Käytä vain erityisesti keraamisille liesitasoille suunniteltuja tuotteita (puhdistusaineita ja kaapimia). Niitä saa rautakaupasta.
• Vältä kaatamasta liedelle mitään, koska kaikki kuumalle liedelle kaatuneet aineet palavat nopeasti kiinni, mikä vaikeuttaa puhdistamista.
• Lieden lähistöllä ei kannata säilyttää mitään, mikä voi sulaa, kuten muoviesineitä, sokeria tai sokeripohjaisia tuotteita.

KUNNOSSAPITO:

• Laita liesitasolle muutama pisara siihen tarkoitettua puhdistusainetta.
• Hankaa itsepäisiä tahroja pehmeällä kankaalla tai hieman kostutetulla talouspaperilla.
• Pyyhi pinta puhtaaksi pehmeällä kankaalla tai kuivalla talouspaperilla.

Jos itsepäisimmät tahrat eivät hävinneet:

• Laita liesitasolle vielä muutama pisara puhdistusainetta.

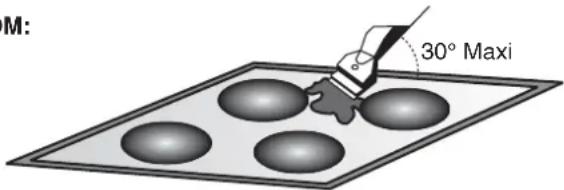

• Raaputa tahroja kaapimella pitäen sitä 30 asteen kulmassa liesitasoon nähden kunnes tahrat irtoavat.
• Pyyhi pinta puhtaaksi pehmeällä kankaalla tai kuivalla talouspaperilla.
• Toista nämä vaiheet tarpeen mukaan.

VIHJEITÄ:

Kun liesi puhdistetaan usein, liesitason pintaan jää naarmuilta ja kulumiselta suojaava kerros. Varmista, että liesitaso on puhdas ennen kuin käytät sitä. Veden jättämät jäljet voi poistaa muutamalla pisaralla etikkaa tai sitruunamehua. Pyyhi lopuksi imukykyisellä paperilla ja käytä muutama pisara liedenpuhdistusainetta. Ohjausnupit voidaan perinpohjaista puhdistusta varten irrottaa. Varo kuitenkin kaatamasta mitään nestettä avoimiin aukkoihin ja palna lopuksi nupit huolellisesti takaisin paikoilleen. Keraaminen pinta kestää tasapohjaisten keittoastioiden hankausta. On kuitenkin parempi siirtää ne alueelta toiselle nostamalla.

HUOM:

Älä käytä liian kosteaasientä.

Älä missään tapauksessa käytä veistä tai ruuvitalttaa. Parranajokoneen terällä varustettu kaavin ei vahingoita liesitason pintaa, kunhan se pidetään 30 asteen kulmassa. Älä jäta terävää kaavinta lasten ulottuville.

Älä käytä hionta-aineita tai hankausjauheita.

- Metallireunus (tietyissä malleissa): metallireunuksen voi turvallisesti puhdistaa pesemällä sen vedellä ja saippualla, huuhtelemalla ja lopuksi kuivaamalla pehmeällä kankaalla.

HUOLTO

Tarkista seuraavat asiat ennen huoltokorjaajan kutsumista paikalle:

Varmista, että pistoke on pistorasiassa ja sulake ehjä. Jos vikaa ei voida paikallistaa, sammuta liesi – älä kajoa siihen itse – ja ota yhteyttä huoltopalveluun. Liedellä on takuutodistus, jonka voimassa ollessa se korjataan huoltokorjaamolla ilmaiseksi.

VIANSELVITYS

Keittoalueet eivät kiehuta tai paista kunnolla.

- Sinun tulee käyttää kattiloita, joissa on ehdottoman tasainen pohja. Jos asetat kattilan pohjan suoran tason kulmaa vasten ja välistä näkyy valoa, pohja ei ole suora eikä kykene siirtämään riittävästi lämpöä.

- Kattilan pohjan halkaisijan tulisi vastata valitun keittoalueen halkaisijaa.

Ruoka kypsyy hitaasti.

- Käytät väääränlaista keittoastiaa. Kattilan pohjan tulisi olla suora, kohtuullisen paksu ja halkaisijaltaan samaa luokkaa kuin valittu keittoalue.

Liesitasolla on pieniä naarmuja (jotka saattavat näyttää halkeamilta tai kulumilta).

- Liettä on puhdistettu väärällä tavalla, keittoastioissa on karheat pohjat tai keittoastioiden pohjien alla on kiinteitä hiukkasia (suolaa tai hiekkaa).

Käytä suositeltuja puhdistustapoja, varmista keittoastioiden puhtaus ennen käyttöä ja käytä keittoastioita, joiden pohja on sileä.

Metallijälkiä (saattavat näyttää naarmuilta).

- Älä vedä alumiinisia keittoastioita pitkin liesitasoa. Poista jäljet käyttäen suositeltua puhdistusmenetelmää.

- Liettä on puhdistettu vääriä puhdistusaineita käyttäen ja pinnassa on edelleen sille kaatuneiden aineiden jälkiä tai rasvatahroja. Käytä kaavinta ja suositeltua puhdistusainetta.

Tummia juovia tai pilkkuja.

- Käytä kaavinta ja suositeltua puhdistusainetta.

Liesitasossa on värivirheitä.

- Alumiini- ja kuparijäljet sekä vedestä tai elintarvikkeista peräisin olevat suolajäämät voidaan poistaa puhdistusaineella.

Liesitasoon on sulanut kuumia sokeriliuoksia tai muovia.

- Katso edellä olevia puhdistusohjeita.

Liesi on kokonaan epäkunnossa tai jotkin alueet eivät toimi.

- Suntteja ei ole oikein kytketty kytkentärimaan.

Varmista, että kytkentä on sivulla 48 annettujen ohjeiden mukainen.

Liesi ei toimi.

- Vähintään kahden painikkeen päälle on kaatunut tai pudonnut jotain vähintään 10 sekuntia aikaisemmin. Poista kaatunut aine tai pudonnut esine.

- Ohjaustaulu on lukittu. Vapauta lukitus painamalla lukitusnäppäintä.

Liesi ei sammu.

- Ohjaustaulu on lukittu. Vapauta lukitus painamalla lukitusnäppäintä.

Katso tätä käsittelevää kohtaa sivulla 47.

Liesi sammuu itsekseen.

- Vähintään kahden painikkeen päälle on kaatunut tai pudonnut jotain vähintään 10 sekuntia aikaisemmin; liesi kytkeytyy turvatilaan ja kuuluu äänimerkki, joka kestää siihen saakka, kun painikkeet vapautetaan. Poista kaatunut aine tai pudonnut esine.

- Keittoalueet kytkeytyvät automaattisesti pois päältä oltuaan päällä liian kauan. Katso tätä käsittelevää kohtaa sivulla 47.

Keittoalueiden päällä- ja pois-aikojen suhde

- Päällä- ja pois-ajat vaihtelevat sen mukaan, mikä kuumennusteho on valittu:

- pieni teho – lyhyt päällä-aika,

- suuri teho – pitkä päällä-aika.

Jälkilämmöstä varoittava H-näyttö vilkkuu

- Elektroniikka on ylikuumentunut. Huoltokorjaajan on tarkastettava, että asennus on tehty sivun 44 vaatimusten mukaisesti.

Tämä laite on merkitty sähkö- ja elektroniikkalaiteromusta annetun Euroopan unionin direktiivin 2002/96/EY mukaisesti.

Tämän tuotteen asianmukainen hävittäminen auttaa estämään

mahdolliset kielteiset ympäristö- ja terveysvaikutukset, joita lainen jätteenkäsittely voisi muutoin aiheuttaa.

Tuotteeseen merkitty tunnus osoittaa, että tätä tuotetta ei saa käsitellä kotitalousjätteenä.

Sen sijaan se tulee toimittaa sähkö- ja elektroniikkalaiteromun keräyspisteeseen.

Tuote tulee hävittää paikallisten jätehuoltomääräysten mukaisesti. Lisätietoja tämän tuotteen käsittelystä, keräämisestä ja kierrätyksestä saa kunnan ympäristöviranomaisilta, jätehuoltoyhtiöstä ja liikkeestä, josta tuote on ostettu.

GENERELLE ADVARSLER

LES DENNE BRUKERHÄNDBOKEN NÖYE SLIK AT DU FÅR MEST MULIG GLEDE AV PLATETOPPEN.
