Tuotetyyppi	Korkeapainepesuri
Merkki	Kärcher
Malli	K5 Full Control
Sähköliitäntä	230 V ~ 50 Hz
Liitäntäteho	2,1 kW
Käyttöpaine	12,5 MPa
Suurin sallittu paine	14,5 MPa
Vesivirtaus	7,5 L/min
Maksimivirtaus	8,3 L/min
Pesuainevirtaus	0,3 L/min
Syöttöpaine max.	1,2 MPa
Syöttölämpötila max.	40 °C
Imukorkeus max.	0,5 m
Mitat (P x L x K)	411 x 305 x 584 mm
Käyttöpaino	14,0 kg
Äänenpainetaso	76 dB(A)
Tärinäarvo	3,7 m/s²
Suojausluokka	I
Kotelointiluokka	IP X5
Verkkosuojaus	10 A (viivästetty toiminta)
Toimitussisältö	Full Control -korkeapainepistooli, Vario Power -suutin, roottorisuutin, Plug 'n' Clean -pesuainepullo, korkeapaineletku, virtajohto
Päätoiminnot	Full Control -järjestelmä LED-painenäytöllä, 4 tasoa (MIX, SOFT, MEDIUM, HARD), Vario Power -suutin, roottorisuutin, Plug 'n' Clean -pesuainetoiminto, integroitu säilytys
Huolto ja puhdistus	Vesiliitännän siivilän säännöllinen puhdistus, pistoolin AAA-paristojen vaihto (2x), pakkassuojaus
Turvallisuus	Pääkytkin, pistoolin lukitus, ylipaineventtiili, painekytkin, moottorin suojakatkaisija
Varaosat ja huollettavuus	Käytä alkuperäisiä KÄRCHER-lisävarusteita ja -varaosia, korjaukset valtuutetussa huollossa
Yleiset tiedot	Vain yksityiskäyttöön, CE-direktiivien mukainen, takuu jakelijan ehtojen mukaan

Usein kysytyt kysymykset - K5 Full Control Kärcher

Miten laite huuhdellaan ennen käyttöä?

Aseta kytkin asentoon I/ON, vapauta pistoolin vipu, paina sitä ja anna laitteen käydä, kunnes vesi tulee ilman kuplia (max. 2 minuuttia). Vapauta ja lukitse vipu.

Mitä tehdä, jos laite ei nosta painetta?

Tarkista suuttimen asetus, vedensyöttö, puhdista vesiliitännän siivilä ja huuhtele laite. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Miten käyttää pesuainetta K5 Full Control -laitteella?

Käytä Vario Power -suutinta, käännä se asentoon 'MIX', kunnes MIX-LED syttyy. Aseta Plug 'n' Clean -pullo sille varattuun paikkaan. Suihkuta kuivalle pinnalle, anna vaikuttaa, huuhtele sitten korkeapaineella.

Miksi pistoolin LED-näyttö ei syty?

Paristot (2x AAA) ovat todennäköisesti loppuneet. Avaa paristolokero painamalla liukukytkintä, vaihda paristot napaisuuden mukaan ja sulje.

Miten suojata laitetta pakkaselta?

Tyhjennä laite kokonaan: irrota vesiliitäntä, poista suutin, aseta kytkin asentoon I/ON, paina pistoolin vipua, kunnes vettä ei enää tule (noin 1 min). Säilytä pakkaselta suojatussa paikassa.

Mitä suutinta käyttää auton pesussa?

Käytä Vario Power -suutinta asetettuna tasolle MEDIUM (MEDIUM-LED palaa). Pidä vähintään 30 cm etäisyys maalin vaurioitumisen välttämiseksi.

Miten liittää laite veteen?

Liitä vesiletku laitteen liittimeen ja sitten hanaan. Avaa hana kokonaan. Käytä muovikytkintä tai KÄRCHER-kytkintä pumpun vaurioitumisen välttämiseksi.

Mitä tehdä paineen vaihteluiden yhteydessä?

Puhdista korkeapainesuutin: poista lika neulalla ja huuhtele vedellä. Tarkista myös veden määrä.

Miten puhdistaa vesiliitännän siivilä?

Irrota laite verkosta, poista vesiliitännän liitin, ota siivilä pois litteillä pihdeillä, puhdista juoksevalla vedellä ja aseta takaisin.

Mikä on laitteen takuu?

Takuu kattaa materiaali- ja valmistusvirheet lainmukaisen ajan (maan mukaan). Ota yhteyttä jälleenmyyjään tai valtuutettuun huoltoon ostokuitin kanssa.

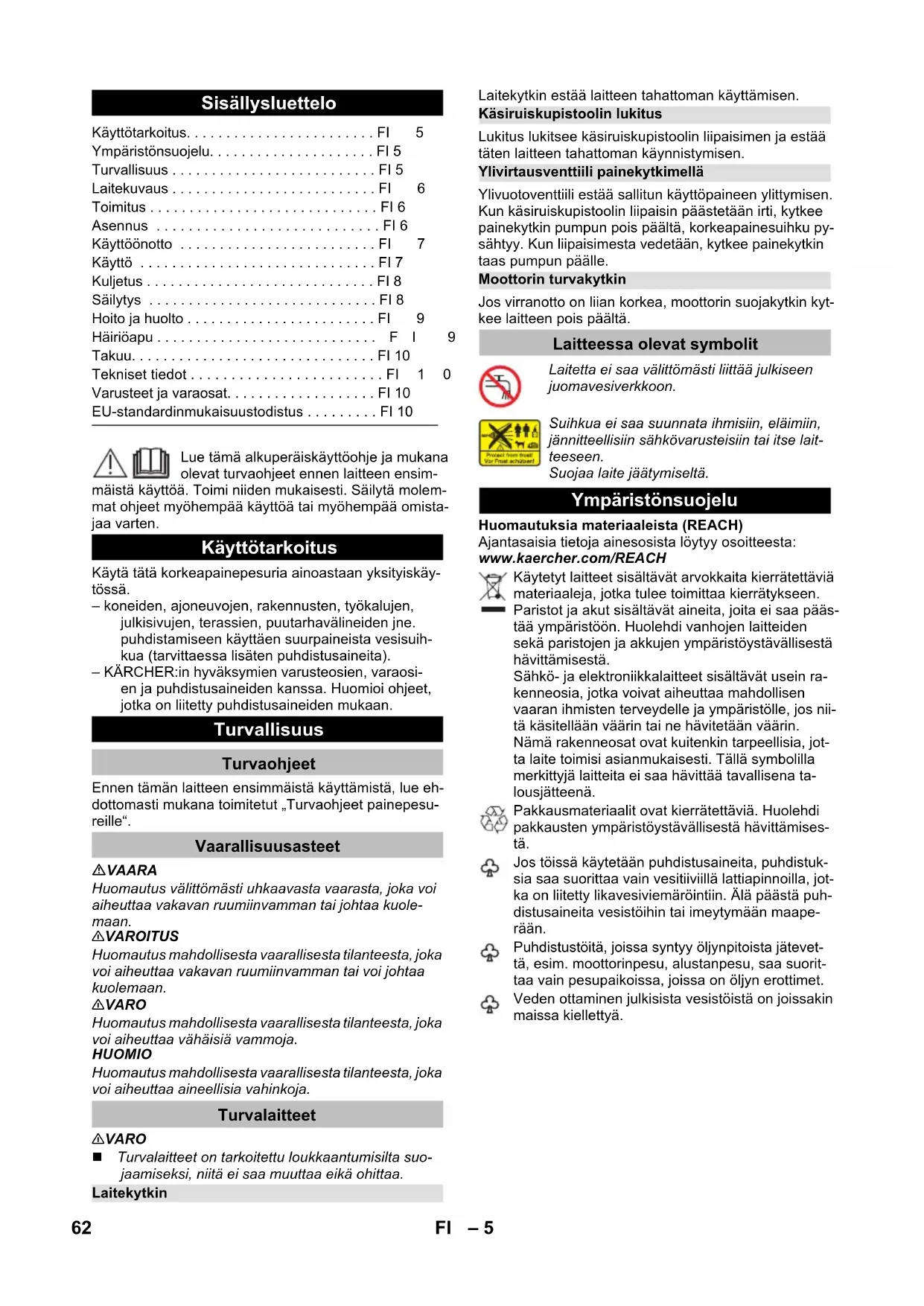

KÄYTTÖOHJE K5 Full Control Kärcher

Käyttötarkoitus.	FI	5
Ympäristönsuojelu.	FI	5
Turvallisuus	FI	5
Laitekuvaus	FI	6
Toimitus	FI	6
Asennus	FI	6
Käyttöönotto	FI	7
Käyttö	FI	7
Kuljetus	FI	8
Säilytys	FI	8
Hoito ja huolto	FI	9
Häiriöapu	F	I	9
Takuu.	FI	10
Tekniset tiedot	FI	1	0
Varusteet ja varaosat.	FI	10
EU-standardinmukaisuustodistus	FI	10

Lue tämä alkuperäiskäyttöohje ja mukana olevat turvaohjeet ennen laitteen ensimmäistä käyttöä. Toimi niiden mukaisesti. Säilytä molemmat ohjeet myöhempää käyttöä tai myöhempää omistajaa varten.

Käyttötarkoitus

Käytä tätä korkeapainepesuria ainoastaan yksityiskäytössä.

– koneiden, ajoneuvojen, rakennusten, työkalujen, julkisivujen, terassien, puutarhavälineiden jne. puhdistamiseen käyttäen suurpaineista vesisuihkua (tarvittaessa lisäten puhdistusaineita).

– KÄRCHER:in hyväksymien varusteosien, varaosi- en ja puhdistusaineiden kanssa. Huomioi ohjeet, jotka on liitetty puhdistusaineiden mukaan.

Turvallisuus

Turvaohjeet

Ennen tämän laitteen ensimmäistä käyttämistä, lue eh- dottomasti mukana toimitetut „Turvaohjeet painepesureille“.

Vaarallisuusasteet

⚠VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Turvalaitteet

△VARO

Turvalaitteet on tarkoitettu loukkaantumisilta suo- jaamiseksi, niitä ei saa muuttaa eikä ohittaa.

Laitekytkin

Laitekytkin estää laitteen tahattoman käyttämisen.

Käsiruiskupistoolin lukitus

Lukitus lukitsee käsiruiskupistoolin liipaisimen ja estää täten laitteen tahattoman käynnistymisen.

Ylivirtausventtiili painekytkimellä

Ylivuotoventtiili estää sallitun käyttöpaineen ylittymisen. Kun käsiruiskupistoolin liipaisin päästetään irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysähtyy. Kun liipaisimesta vedetään, kytkee painekytkin taas pumpun päälle.

Moottorin turvakytkin

Jos virranotto on liian korkea, moottorin suojakytkin kyt- kee laitteen pois päältä.

Laitteessa olevat symbolit

Laitetta ei saa välittömästi liittää julkiseen juomavesiverkkoon.

Suihkua ei saa suunnata ihmisiin, eläimiin, jännitteellisiin sähkövarusteisiin tai itse lait- teeseen.

Suojaa laite jäätymiseltä.

Ympäristönsuojelu

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta: www.kaercher.com/REACH

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen.

Paristot ja akut sisältävät aineita, joita ei saa päästää ympäristöön. Huolehdi vanhojen laitteiden sekä paristojen ja akkujen ympäristöystävällisestä hävittämisestä.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin.

Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Pakkausmateriaalit ovat kierrätettäviä. Huolehdi pakkausten ympäristöystävällisestä hävittämisesstä.

Jos töissä käytetään puhdistusaineita, puhdistuk-sia saa suorittaa vain vesitiiviillä lattiapinnoilla, jot-ka on liitetty likavesiviemäröintiin. Älä päästä puh-distusaineita vesistöihin tai imeytymään maape-rään.

Puhdistustöitä, joissa syntyy öljynpitoista jätevettä, esim. moottorinpesu, alustanpesu, saa suorittaa vain pesupaikoissa, joissa on öljyn erottimet.

Veden ottaminen julkisista vesistöistä on joissakin maissa kiellettyä.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimivarustus. Mallien varustetaso vaihtelee, katso kuvaus laatikon kyljestä.

Kuvat, katso avattavalla kansisivu 4

1 Tulovesiliitäntä

2 Suodattimella varustettu vesiliitäntä

3 Korkeapaineletku

4 Letkujohde

5 Säilytyspaikka ruiskuputkille

6 Käsiruiskupistoolin säilytyspaikka / parkkipaikka

7 Liitäntä Plug 'n' Clean -puhdistusaineelle

8 Kantokahva

9 Kuljetuskahva, ulosvedettävä

10 Letkunpidin

11 Korkeapaineliitäntä

12 Laitekytkin „0/OFF“ / „I/ON“

13 Verkkojohto, jossa on verkkopistoke

14 Varustelaatikko

15 Verkon kiinnityskoukku

16 Varustelokeron verkko

17 Kuljetuspyörä

18 Kantokahvallinen jalusta

19 Full Control -käsiruiskupistooli

20 Paristolokero

21 LED-painenäyttö

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD

22 Paristolokeron lukitus

23 Käsiruiskupistoolin lukitus

24 Painike korkeapaineletkun irroittamiseksi käsiruis-kupistoolista

25 Full Control -likajyrsin-ruiskuputki

Pinttyneen lian poistoon.

Paineporras: HARD

26 Full Control -ruiskuputki Vario Power

Tarkoitettu yleisimpiin puhdistustehtäviin.

Paineportaat: HARD / MEDIUM / SOFT / MIX

* Valinnaiset varusteet

27 Plug 'n' Clean -puhdistusainepullo sulkutulpalla

** ei kuulu toimitukseen

28 Vedensyöttöletku

Toimitus

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja.

Lisäksi tarvitaan

→ Kudosvahvistettu vesiletku tavallisella kaupasta saatavalla liittimellä.

– Läpimitta vähintään 1/2 tuuma (13 mm)

– Pituus vähintään 7,5 m

Erikoisvarusteet

Erikoisvarusteet laajentavat laitteesi käyttömahdollisuuksia.Tarkempia tietoja saat KÄRCHER -myyjälikkeeltäsi.

Asennus

Kuvat, katso avattavalla kansisivu 3

Kiinnitä laitteen mukana irtonaisena tulleet osat laitteeseen ennen käyttöönottamista.

Kiinnittämiseen tarvitaan mukana toimitetut ruuvit ja ris- tipää-ruuvitaltta PH 2.

Jalustan asentaminen

Kuva A

→ Pistä jalusta paikalleen.
→ Työnnä mukana toimitetut ankkurit reikiin pohjaan asti.
→ Kiinnitä jalusta paikalleen toimitukseen kuuluvilla ruuveilla.

Ruiskuputkien säilytyspaikan asentaminen

Kuva B

→ Ripusta ruiskuputkien säilytyspaikka paikalleen.
→ Kiinnitä ruiskuputkien säilytyspaikka kahdella ruu-villa paikalleen.

Kuljetuskahvan kiinnittäminen

Kuva C

→ Pistä kuljetuskahva paikalleen.
→ Kiinnitä kuljetuskahva kahdella ruuvilla paikalleen.

Varustelokeron verkon kiinnittäminen

Kuva D

→ Ripusta verkko kuvassa näytettyihin koukkuihin.

Korkeapaineletkun purkaminen kelalta

→ Pura korkeapaineletku kokonaan kelalta ja avaa mahdolliset silmukat ja mutkat.

Korkeapaineletkun vieminen letkujohteen läpi

Kuva E

→ Vie suoristettu korkeapaineletku takaa letkujohteen lävitse.

Korkeapaineletkun liittäminen suihkupistooliin

Kuva F

→ Pistä korkeapaineletku niin syvälle suihkupistooliinkäsiruiskupistooliin, että kuulet sen napsahtavan lukitukseen.
Huomautus: Huomioi liitinnipan oikea suuntaus.
→ Kokeile liitoksen pitävyys korkeapaineletkusta vetämällä.

Käyttöönotto

→ Pysäköi laite tasaiselle alustalle.
→ Liitä virtapistoke pistorasiaan.

Vedensyöttö

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

HUOMIO

Veden epäpuhtaudet voivat vahingoittaa korkeapaine-pumppua ja varusteita. Vahinkojen estämiseksi suosit-telemme käyttämään KÄRCHER-vesisuodatinta (lisä-varuste, tilausnumero 4.730-059).

Vedensyöttö vesijohdosta

Noudata vesilaitoksen ohjeita.

HUOMIO

Metallisten letkuliittimien käyttäminen Aquastop:issa voi johtaa pumpun vaurioitumiseen! Käytä muovista valmistettua letkuliitintä tai messingistä valmistettua KÄR-CHER-letkuliitintä.

Kuva G

→ Ruuvaa mukana toimitettu liitin laitteen vesiliitäntään.
→ Pistä vedentuloletku vesiliitännän liittimeen.
→ Liitä vesiletku vedensyöttöön.
→ Avaa vesihana kokonaan.

Veden ottaminen avoimista säiliöistä

Käyttämällä KÄRCHER:in takaiskuventtiilillä varustettua imuletkua (erityisvaruste, tilausnumero 2.643-100) tämä korkeapainepesuri soveltuu pintavesien imemiseen esim. sadevesitynnyreistä tai lammista (katso maks. imukorkeus kohdasta Tekniset tiedot).

Huomautus: Imukäytössä ei tarvita vesiliitäntäkytkintä.

→ Täytä imuletku vedellä.
→ Ruuvaa imuletku kiinni laitteen vesiliittimeen ja ripusta letkun toinen pää vedenottopisteeseen (esim. sadevesitynnyriin).

Poista ennen käyttöä ilma laitteesta seuraavasti:

→ Kytke laite päälle "I/ON".
→ Vapauta käsiruiskupistoolin liipaisin lukituksesta.
→ Paina käsiruiskupistoolin liipaisinta, laite käynnis- tyy.
→ Anna laitteen käydä (maks. 2 minuuttia), kunnes vesi tulee käsiruiskupistoolista ilman ilmakuplia.
→ Päästä käsiruiskupistoolin liipaisin vapaaksi.
→ Lukitse käsiruiskupistoolin liipaisin.

Käyttö

HUOMIO

Yli 2 minuuttia kestävä kuivakäynti vahingoittaa korkeapainepumppua. Jos laitteeseen ei muodostu painetta 2 minuutin sisällä, kytke laite pois ja toimi luvun "Apu häiriötapauksissa" ohjeiden mukaan.

Käyttö suurpaineella

△VARO

Pidä maalattuja pintoja puhdistettaessa, vaurioiden välttämiseksi, vähintään 30 cm:n suihkutusetäisyys

HUOMIO

Älä puhdista autonrenkaita, maalipintoja tai arkoja pin- toja kuten puuta likajyrsimella, vahingoittumisvaara.

→ Valitse puhdistustehtävään soveltuva ruiskuputki.

Kuva H

→ Pistä ruiskuputki käsiruiskupistooliin ja kiinnitä pai-kalleen putkea 90° kiertämällä.
→ Kytke laite päälle "I/ON".
→ Vapauta käsiruiskupistoolin liipaisin lukituksesta.
→ Paina käsiruiskupistoolin liipaisinta, laite käynnis- tyy.
Huomautus: Kun ote liipaisimesta irrotetaan, kone pysähtyy. Järjestelmä pysyy korkeapaineisena

Full Control -ruiskuputki Vario Power

→ Kierrä ruiskuputkea, kunnes käsiruiskupistoolin painenäytössä tarvittavan paineportaan LED:iin tu-lee valo.

Full Control System

Käisiruiskupistoolissa oleva painenäyttö näyttää Full Control -ruiskuputkea käytettäessä sillä hetkellä asetettuna olevan paineportaan.

Huomautus: Painenäyttö ei toimi oikein T-Racer:ia ja muita varusteita käytettäessä.

Paineporrasta suositellaan esim.
	HARD Kivilaatoitetut tai pesubetoniset kiviterassit, asfaltti, metallipinnat, puutarhavälineet (työntökärry, la-piot, jne.)
	MEDIUM Henkilöautot / moottoripyörät, tiili-kivipinnat, rapatut seinät, muoviset huonekalut
	SOFT Puupinnat, polkupyörä, hiekkakivi-pinnat, rottinki-huonekalut
	MIX Käyttö puhdistusaineen kanssa

HUOMIO

Materiaalien pesunkestävyys voi poiketa suuresti iästä ja kunnosta riippuen. Mainitut suositukset eivät ole sitovia.

Käyttö puhdistusaineella

Useimmat KÄRCHER-puhdistusaineet voi ostaa käyttövalmiina Plug 'n' Clean -puhdistusainepullossa.

Huomautus: Puhdistusainetta voidaan lisätä vain pien-paineella.

⚠VAARA

Puhdistusaineita käytettäessä on huomioitava puhdistusaineen valmistajan turvaohjeet ja noudatettava erityisesti henkilökohtaista suojavarustusta koskevia ohjeita.

→ Poista tulppa Plug 'n' Clean -puhdistusainepullos-ta.

Kuva I

\* Valinnaiset varusteet

→ Paina puhdistusainepullo aukko alaspäin asetettuna Plug 'n' Clean -puhdistusaineliitäntään.
→ Käytä Vario Power -ruiskuputkea.
→ Kierrä ruiskuputkea suuntaan „MIX“, kunnes käsi- ruiskupistoolin painenäytön LED:iin „MIX“ tulee valo.
Huomautus: Tällöin laitetta käytettäessä vesisuihkuun lisätään puhdistusaineliuosta.

Suositeltavat puhdistusmenetelmät

→ Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua).
→ Huuhdo irrotettu lika pois korkeapainesuihkulla.

Toimenpiteet pesuaineella puhdistamisen jälkeen

→ Vedä Plug 'n' Clean -puhdistusainepullo pidikkeestä ja sulje tulpalla.
→ Aseta puhdistusainepullo säilytettäväksi pidikkee-seen tulppa ylöspäin.

Käytön keskeytys

→ Päästä käsiruiskupistoolin liipaisin vapaaksi.
→ Lukitse käsiruiskupistoolin liipaisin.

Kuva K

→ Aseta käsiruiskupistooli ruiskuputkineen parkki-paikkaan.

→ Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite on lisäksi kytkettävä pois päältä „0/OFF“.

Käytön lopetus

→ Päästä käsiruiskupistoolin liipaisin vapaaksi.
→ Kytke laite pois päältä "0/OFF".
→ Vedä virtapistoke irti pistorasiasta.

△VARO

Irrota korkeapaineletku käsiruiskupistoolista tai laitteesta vain, kun järjestelmässä ei ole painetta.

→ Sulje vesihana.
→ Poista järjestelmässä vielä oleva paine käsiruiskupistoolin liipaisintaa painamalla.
→ Päästä käsiruiskupistoolin liipaisin vapaaksi.
→ Lukitse käsiruiskupistoolin liipaisin.

HUOMIO

Irrotettaessa syöttö- tai korkeapaineletkua käytön jäl- keen, liittimistä voi purkautua ulos lämmintä vettä.

→ Irrota laite vedensyötöstä.

Kuljetus

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

Kuljetus käsin

→ Nosta ja kanna laitetta kantokahvasta.
→ Vedä kuljetuskahva ulos, se napsahtaa kuuluvasti lukitukseen.
→ Vedä laitetta kuljetuskahvasta.

Kuljetus ajoneuvoissa

→ Ennen kuljetusta makuullaan: Vedä Plug 'n' Clean -puhdistusainepullo pidikkeestä ja sulje tulpalla.
→ Varmista laite siirtymisen ja kaatumisen varalta.

Säilytys

⚠VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Laitteen säilytys

→ Pysäytä laite tasaiselle pinnalle.
→ Irrota ruiskuputki käsiruiskupistoolista.
→ Paina käsiruiskupistoolin irrotuspainiketta ja vedä korkeapaineletku irti käsiruiskupistoolista.
→ Pistä käsiruiskupistooli omaan säilytyspaikkaansa.
→ Pistä molemmat ruiskuputket säilytyspaikkaansa.
– Likajyrsin-ruiskuputki: Suutin alaspäin.
– Vario Power -ruiskuputki: Suutin ylöspäin.
→ Kelaa korkeapaineletku kiepeille ja ripusta kieppinippu letkunpitimeen.
→ Ahda verkkoliitäntäjohto varustelokeroon.
Jos säilytys on pitempiaikaista, esim talven ajaksi, huomioi lisäksi luvussa Hoito olevat ohjeet.

Suojaaminen pakkaselta

HUOMIO

Pakkanen voi vaurioittaa laitteita ja varusteita, jotka ei ole täysin tyhjennetty vedestä. Tyhjennä laite ja varusteet täysin vedestä ja suojaa jäätymiseltä. Vaurioiden välttämiseksi:

→ Irrota laite vedensyötöstä.
→ Irrota ruiskuputki käsiruiskupistoolista.
→ Kytke laite päälle "I/ON".
→ Paina käsiruiskupistoolin liipaisinta, kunnes vettä ei enää tule ulos (n. 1 min.).
→ Päästä käsiruiskupistoolin liipaisin vapaaksi.
→ Lukitse käsiruiskupistoolin liipaisin.
→ Kytke laite pois päältä "0/OFF".
→ Säilytä laitetta kaikkine varusteineen pakkaselta suojatuissa tiloissa.

Hoito ja huolto

⚠VAARA

Sähköiskun vaara

→ Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Vesiliitännän sihdin puhdistus

Puhdista vesiliitännän sihti säännöllisesti.

→ Irrota liitin vesiliitännästä.

HUOMIO

Sihtiä ei saa vaurioittaa.

Kuva K

→ Vedä sihti lattapihdillä ulos.
→ Puhdista sihti juoksevassa vedessä.
→ Aseta sihti takaisin vesiliitäntään.

Käsiruiskupistoolin paristojen vaihtaminen

Paristot ovat kuluneet loppuun, kun käsiruiskupistoolin näyttö ei näytä enää mitään.

Tarvitaan kaksi AAA-kokoista paristoa tai akkua.

Kuva L

→ Paina sulkuluistia.
→ Avaa paristolokero.
→ Ota paristot pois.
→ Aseta uudet paristot sisään ja huomioi tällöin, että niiden navat tulevat oikein päin.
→ Sulje paristolokero.
→ Hävitä käytetyt paristot voimassa olevien määräysten mukaisesti.

Häiriöapu

⚠VAARA

Sähköiskun vaara. Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pistorasiasta.

Vain valtuutettu asiakaspalvelu saa suorittaa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt.

Pienemmät häiriöt voit itse poistaa seuraavan yhteen-vedon avulla.

Epäselvissä tapauksissa käänny valtuutetun asiakaspalvelun puoleen.

Laite ei toimi

→ Paina käsiruiskupistoolin liipaisinta, laite käynnis- tyy.
→ Tarkasta, onko tyyppikilvessä ilmoitettu jännite sama kuin virtalähteen jännite.
→ Tarkasta, onko verkkojohto vaurioitunut.
→ Moottori ylikuormittunut, moottorinsuojakytkin on lauennut.

– Kytke laite pois päältä "0/OFF".
– Anna laitteen jäähtyä yhden tunnin ajan.
– Kytke laite päälle ja ota se uudelleen käyttöön. Jos häiriö toistuu useammin, tarkastuta laite asia- kaspalvelussa.

Laite ei käynnisty, moottori murisee

Jännite on pudonnut liian matalaksi, johtuen heikosta sähköverkosta tai jatkojohdon käytöstä.

→ Vedä laitetta päälle kytkettäessä ensin käsiruiskupistoolin liipaisimesta, aseta sitten laitekytkin asentoon „I/ON“.

Laitteeseen ei tule painetta

→ Tarkasta suihkuputken säätö.
→ Tarkasta, että vedensyötön syöttömäärä on riittävä.
→ Vedä suodatin ulos vesiliitännästä lattapihtiä käyttäen ja puhdista sihti juoksevassa vedessä.
→ Poista ilma laitteesta ennen käyttöä. Kytke laite päälle Ilman liitettyä suihkuputkea ja anna sen käydä (kork. 2 minuuttia), kunnes vesi tu-lee kuplimatta ulos ruiskusta. Kytke laite pois pääl-tä ja liitä suihkuputki takaisin.

Suuret paineenvaihtelut

→ Korkeapainesuuttimen puhdistus: Poista suuttimen reiän likaantumat neulan avulla ja huuhtele reikää edestäpäin vedellä.
→ Tarkasta veden tulomäärä.

Laite ei ole tiivis

→ Laitteen tippamainen epätiiviys on tekniikasta johtuvaa. Jos epätiiviys on suurempaa, ota yhteys valtuutettuun asiakaspalveluun.

Laite ei ime puhdistusainetta

→ Käytä Vario Power -ruiskuputkea. Kierrä suihkuputki asentoon „Mix“.
→ Tarkasta, onko Plug 'n' Clean -puhdistusainepullo asetettuna aukko alaspäin puhdistusaineliitäntään.

Ei painenäyttöä käsiruiskupistoolissa

→ Tarkasta / vaihda paristot

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuaaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Osoitteet löydät sivustoltamme: www.kaercher.com/dealersearch

Tekniset tiedot

Sähköliitäntä
Jännite 230	V1~50 Hz
Liitosjohto 2,1 kW
Sujoausluokka IP X5
Kotelointiluokka I
Verkkosulake (hidas) 10 A
Vesiliitäntä
Tulopaine (maks.) 1,2 MPa
Tulolämpötila (maks.) 40 °C
Tulomäärä (min.) 10 l/min
Maks. alkuimukorkeus 0,5 m
Suoritustiedot
Työpaine 12,5 MPa
Maks. sallittu paine 14,5 MPa
Syöttömäärä, vesi 7,5 l/min
Pumppausmäärä maks. 8,3 l/min
Syöttömäärä, puhdistusaine	0,3 l/min
Käsiruiskupistoolin takaiskuvoima	20 N
Mitat ja painot
Pituus	411 mm
Leveys	305 mm
Korkeus	584 mm
Paino, käyttövalmiina varusteineen	14,0 kg
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo	3,7 m/s^2
Epävarmuus K	0,9 m/s^2
Äänenpainetaso L_pA	76 dB(A)
Epävarmuus K_pA	3 dB(A)
Äänitehotaso L_WA + epävarmuus K_WA	92 dB(A)

Oikeus teknisiin muutoksiin pidätetään.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta- kaavat laitteen turvallisen ja häiriöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

EU-standardinmukaisuustodistus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1 324-xxx

Yksiselitteiset EU-direktiivit

2000/14/EY

2014/30/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

Sovelletut harmonisoidut standardit

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 89

Taattu: 92

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

CEO

Dokumentointivaltuutettu:

S. Reiser

Lisavarustus ja varuosad.... ET 10

13 Toitepistikuga toitekaabel

14 Tarvikute sahtel

15 Konksud vörgukinnituse jaoks

16 Vörk tarvikute sahtlile

17 Transpordiratas

18 Seisujalg kandesangaga

19 Full Control pihustuspüstol

20 Akupesa

21 LED röhunäidik

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD

Lisavarustus ja varuosad

→ Atleiskite rankinio purškimo pistoleto svirtj.
→ Užblokuokite rankinio purškimo pistoleto svirtj.

Paveikslas K
