ASO - Tuuletin STADLERFORM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jalustatuuletin
Merkki	Stadlerform
Malli	ASO (Peter)
Mitat (kotelo)	135 mm halkaisija, 1100 mm korkeus
Virtalähde	220-240 V ~ 50 Hz
Nimellisteho	36-60 W
Melutaso	33-52 dB(A)
Nopeuksien lukumäärä	3
Luonnollinen tuulitila	Kyllä, luonnollisen tuulen simulointi
Ajastin	1-7 tuntia
Oskilloiva liike	Kyllä, noin 70° kulma
Kaukosäädin	Infrapuna, CR2032-paristo sisältyy
Ilmansuodatin	Pestävä, irrotettava (4 ruuvia)
Huolto	Kostea liina ulkopinnalle, pestävä suodatin
Käyttö	Vain sisätiloihin
Takuu	2 vuotta
Paino	Noin 4,1 kg

Usein kysytyt kysymykset - ASO STADLERFORM

Kuinka koota Stadlerform ASO -tuuletin?

Kiinnitä jalusta (1) kotelon alaosaan (2) mukana tulevilla 4 ruuvilla. Varmista, että ruuvit ovat tiukasti kiinni.

Kuinka käyttää kaukosäädintä?

Kaukosäädin (11) sijaitsee laitteen takana olevassa lokerossa. Suuntaa se etupaneelin infrapunavastaanottimeen (14). Paristolokeron (13) kansi avautuu työntämällä se alaspäin. Käytä CR2032-paristoa.

Kuinka puhdistaa ilmansuodatin?

Irrota laite verkkovirrasta. Poista 4 ruuvia ilmanottosuojuksesta (16) päästäksesi käsiksi suodattimeen. Puhdista se kostealla liinalla, kuivaa täysin, ja asenna takaisin kiristämällä ruuvit.

Tuuletin pitää ääntä, onko se normaalia?

Melutaso on 33–52 dB(A) nopeudesta riippuen. Epänormaali ääni voi johtua pölyn kertymisestä tai esineestä ritilässä. Puhdista säännöllisesti ilman tulo- ja poistoaukot.

Kuinka aktivoida oskilloiva liike?

Paina 'oskillaatiotila'-painiketta (10). Tuuletin kääntyy noin 70°. Paina uudelleen asettaaksesi tietyn kulman.

Kuinka asettaa ajastin?

Paina ajastimen painiketta (9) valitaksesi keston 1–7 tuntia. Siniset LEDit näyttävät jäljellä olevan ajan. Laite sammuu automaattisesti.

Mitkä ovat tärkeät turvallisuusohjeet?

Älä koskaan upota laitetta veteen. Käytä sitä vähintään 3 metrin päässä kylpyammeesta, suihkusta tai uima-altaasta. Irrota aina ennen puhdistusta. Sopii yli 8-vuotiaille lapsille valvotusti.

Mikä on tuulettimen sähköteho?

Nimellisteho on 36–60 W jännitteellä 220-240 V ~ 50 Hz.

Mitkä ovat tuulettimen mitat?

Kotelon halkaisija on 135 mm ja korkeus noin 1100 mm (jalusta mukaan lukien).

Mitä tehdä, jos tuuletin ei käynnisty?

Tarkista, että virtajohto (3) on kunnolla kytketty ja pistorasia toimii. Varmista, että päälle/pois-kytkin (4) on painettuna. Jos ongelma jatkuu, ota yhteyttä pätevään sähköasentajaan.

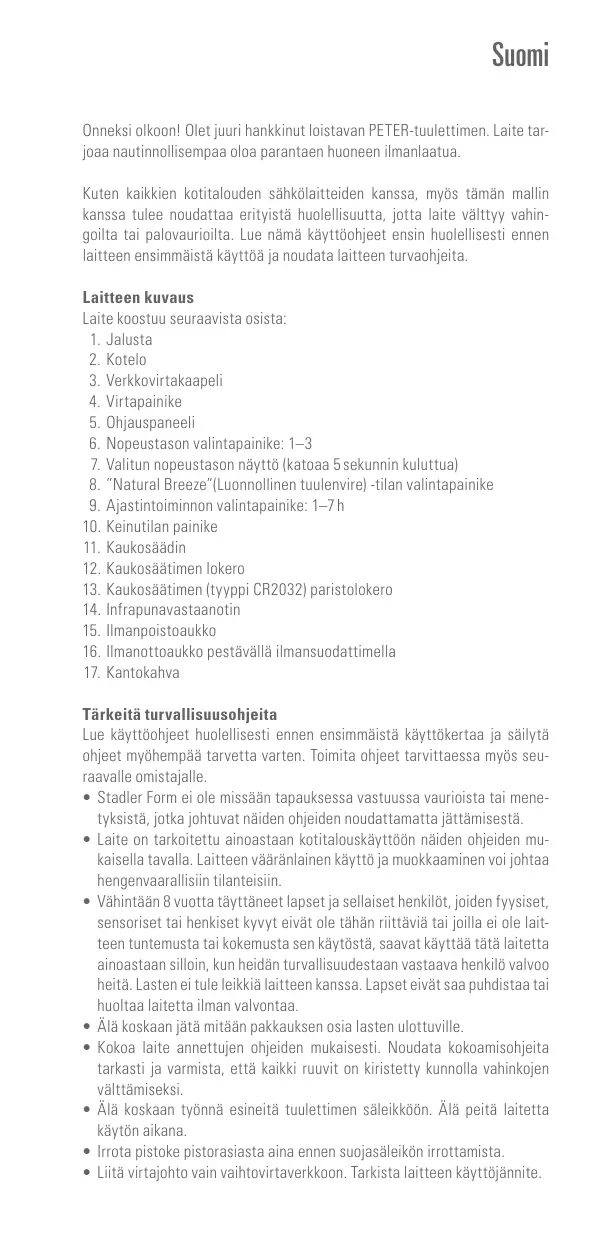

KÄYTTÖOHJE ASO STADLERFORM

Onneksi olkon! Olet juuri hankkinut loistavan PETER-tuulettimen. Laite tarjoa nautinnollisempaa oloa parantaen huoneen ilmanlaatua.

Kuten kaikkien kotitalouden sähkölaitteiden kanssa, myös tämän mallin kanssa tulee noudattaa erityistä huolellisuutta, jotta laite valttyy vahingoilta tai palovauroilta. Lue namä kayttöhjeet ensin huolellisesti ennen laitteen ensimmäistä kayttöa ja noudata laiteen turvaohjeita.

Laitteen kuvaus

Laite koostuu seuraavista osista:

1. Jalusta
2. Kotelo
3. Verkkovirtakaapeli
4. Virtapainike
5. Ohjauspaneeli
6. Nopeustason valintapainike: 1-3
7. Valitun nopeustason naytt (katoaa 5 sekunnin kuluttua)
8. "Natural Breeze" (Luonnolinen tuulenvire) -tilan valintapainike
9. Ajastintoiminnon valintapainike: 1-7h
10. Keinutilan painike
11. Kaukosaadin
12. Kaukosaatimen lokero
13. Kaukosätimen (typpi CR2032) paristolokero
14. Infrapunavastaanotin
15. Ilmanpoistoaukko
16. Ilmanottoaukko pestavalla ilmansuodattimella
17. Kantokahva

Tärkeita turvallisuusohjeita

Lue käyttohjeet huolellisesti ennen ensimmäista käytökertaa ja saïlyta ohjeet myehempää tarvetta varten. Toimita ohjeet tarvittaessa myos seu-raavalle omistajalle.

• Stadler Form ei ole missaan tapaukssera vastuussa vauroiosta tai menetyksista, jotka johtuvat naiden ohjeiden noudattamatta jattämisetsta.
• Laite on tarkoitetu ainoastaan kotitalouskaytto näden ohjeiden mu-kaisella tavalla. Laitteen väränlainen kaytto ja muokkaaminen voi johtaa hengenvaarllisiin tilanteisiin.
  Vahintaan 8 vuotta tayttaneet lapset ja sellaiset henkilot, joiden fyysiset, sensoriset tai henkitet kyvyt eivat ole tahan riittaviaa tai joilla ei ole laitee teen tuntemusta tai kokemusta sen kaytosta, saavat kayttta tata letetta ainoastaan silsoin, kun heidan turvallisuudestaan vastaava henkilo valvoe heita. Lasten ei tule leikkia laitteen kanssa. Lapset eivat saa puhdastaa tai huoltaa laitetta ilman valvontaa.
• Alä koskaan jatä mitään pakkauksen osia lasten ulottuville.
• Kokoa laite annettujen ohjeiden mukaisesti. Noudata kokoamisohjeita tarkasti ja varmista, etta kaikki ruuvit on kiristetty kunnolla vahinkojen valttämiseksi.
• Älä koskaan työnnä esineitä tuulettimen säleikköön. Älä peita laitetta käytön aikana.
• Irrota pistoke pistorasiasta aina ennen sujasäleikön irrottamista.

• Liitta virtajoho t vain vaihtovirtaverkoon. Tarkista laitteen käytöjännite.

• Älä käytä vaurioitunutta jatkojohtoa.

• Alä altista virtajohtoa teräville reunoille ja varmista, ettei se jä puristuksiin.
• Alä irrota pistoketta pistorasiasta marillä käsillä tai vetamällä virtajoh-dosta.
• Älä käytä laitetta kylpyammeen, suihkun tai uima-altaan valittömässä läheisyydessä (vähintään 3m etäisyys). Sijoita laite siten, ettei kylpyammeessa oleva henkilö ylety laitteseen.
• Älä sijoita laitetta lammönlähteen läheisyyteen. Älä altista virtajohtoa suoralle lammolle (kuten liesi, avoliekit, kuumat metallinkappaleet tai lammittimet, jne.). Älä altista virtajohtoa öljylle.
• Varmista, etta laite on sijoitetu tukevalle, tasaiselle pinnalle kayton aikana ja varmista, ettei virtajho to aiheuta kompastumisvaaraa.
  Laite ei ole roiskeenkestäv.
  Vain sisakayttoon.
• Älä saïlytä laitetta ulkona.
• Säilytä laitetta kuivassa paikassa lasten ulottumattomissa (alkuperäispakkauskessa).
• Mikäli virtajho to vahingoittunut, se tulee vaihtaa laitteen valmistajan tai tämän edustajan tai vastaavan henkilön toimesta sähköiskun välttämiseksi.
• Huoltaaksesi tai puhdistaaksesi laitteen sekä jokaisen käytökerran jäleken, kännä laitteen virta pois pälä ja irrota virtajho'tpistorasiasta.
  Sähkölaitteiden korjauksia saa suorittaa yksinomaan opetetu ammattihenkilokunta.

Asennus (katso sivuja 2 ja 3)

Kiinnitä jalusta (1) kotelon (2) pohjaan toimitetuilla 4 ruuvilla. Varmista, että ruuvit on kiristetty tiukasti.

Käytöönotto / käytö

1. Aseta Peter haluttuun paikkaan tasaiselle alustalle. Kytke verkkovirta-kaapeli (3) sopivaan pistorasiaan.
2. Kytke laite pälle painamalla virtapainiketta (4). Tämän jälkeen ohjauspaneelin (5) siniset LED-merkkivalot syttyvä. Laite antaa äänimerkin, kun asetusta vaihdetaan ohjauspaneelista (5) tai kaukosätistä (11).
3. Vaihda tuulettimen nopeutta (tasot 1-3) nopeustason valintapainikkeellla (6). Yksi painallus kasvattaa nopeutta yhdellä tasolla. Jos haluat kasvattaa nopeutta toisella tasolla,painu uudelleen.Valitun nopeustason numero (7) syttyl laitteen etuosaan ja katoaa 5 sekunn kuluttua.
4. Paina "Natural Breeze" -tilan valintapainiketta (8), kun haluat luonnolisen tuntuisen tuuletuksen. Tämän jälkeen painikkeen (8) alla olevasinen LED-merkkivalo sytty. Tämä tila tuottaa vielakin mukavamman vilentävan vaikutuksen, joka jäljittelee luonnollista tuulta. Tassatuletustilassa tuulettimen nopeus vaihtee automaattisesti valitun nopeustason mukaisesti.
5. Ajastinpainiketta (9) painamalla voit asettaa toiminta-ajan 1 ja 7 tunnin valille (esimerkiki 3h = 1h - ja 2 h -LED-merkkivalot palavat, 7h = 1h-, 2h- ja 4 h -LED-merkkivalot palavat). Valittu aika naytetaan ajastinpainikkee (9) alapuolella sinisillà LED-merkkivailla. Voit asettaa toiminta-ajaksi 1 tunnin painamalla painiketta kerran ja 2 tuntia painamalla uudelleen jne. Ajastinpainikkee (9) alapuolella olevat syttyneet

LED-merkkivalot ilmaisevat jäljellä olevan ajan. Laite kytkeytyy pois paälta automaattisesti, kun asetetu toiminta-ika on kulunut. Jos ajastinpainikkeen (9) alapuolella ei ole syttyneita LED-merkkivaloja, laite on asetetu jatkuvan toiminnan tilaan.

1. Kännistä keinutila painamalla keinutilan valintapainiketta (10). Laite keinuu nyt n. 70^ :n kulmassa, jotta ilmavirta viilentä huoneen mahdolissimman tasaisesti. Paina keinutilan valintapainiketta (10) uudelleen, joshaluat laiteen pysvän tietyssä kulmassa.
2. Kytke laite pois pälä painamalla virtapainiketta (4).
3. Kaukosään (11) on kaukosäätimen säilytysloroassa (12) laitteen takana. Se toimii infrapunavalolla - osoita tämän vuoksi kaukosätimelä laitteen etuosan infrapunavastaanotinta (14). Paristolokero (13) on kaukosäätimen (11) takaosassa. Se voidaan avata painamalla kanta alaspain.

Puhdistaminen

Huoltaaksesi tai puhdistaaksesi laitteen sekä jokaisen käytökerran jälleen, kännä laiteen virta pois paälta ja irrota verkkovirtajohto (3) pistorasiasta.

Huomio: Ålä koskaan upota laitetta veteen (oikosulun vaara).

• Puhdista ulko-osat kostealla liinalla ja kuivaa hyvin.
• Varmista, etä ilmanottoaukko (16) ja ilmanpoistoaukko (15) puhistetaa saannöllisesti polyn keräantymisen estämiseksi. Ilmanpoistoaukko (15) voidaan puhistaa kuivalla harjalla tai polynimurilla. Ilmanottoaukon ritolä (16) on varustetu ilmansuodattimella, joka voidaan irrottaa ja puhistaa kostealla liinalla. Poista suodatin irrottamalla ilmanottoaukon ritolän (16) 4 ruuvia. Varmista puhistuksen jälkeen, etä ilmansuodatin on täysin kuiva ja etä 4 ruuvia on kiristetty kunnolla uudelleen.

Korjaukset

• Sähkölaitteiden korjauksia (verkkokaapelin vaihto) saa suorittaa yksin-omaan alan ammattilainen. Asiantuntemattomien suorit-tamissa korjauksissatakuu ja koko vastuu raukeavat.
• Älä koskaan käytä laitetta, jos kaapeli tai pistoke on vahingoittu-nut, jos laite toimii virheellisesti, jos se on pudonnut maahan tai muuten vioit-tunut (halkeamia/murtumia suojuksessa).
• Alä työnnä minkäänlaisia esineitä laitteseen.
• Jos laitetta ei voi ena korjata, tee se kayttokelvottomaksi valittomasti ja vie se keräyspisteeseen (verkkokaapeli katkaistaan).

Jätehuolto

Europon parlamentin ja neuvoston direktiivi 2012 / 19 / CE Sähkö- ja elektroniikkalaiteromusta (WEEE) edellyttä, ettei vanhoja kotitalouksien sähkölaiteita saa havittä lajittelemattoman yhdyskuntajätteen mukana. Vanhat laitteet on kerattäv érikseen materiaalien palautuksen- ja kierrätämisen optimoimiseksi sekä terveys- ja ymparistövaikutuksen vähentamiseksi. Tuotteen yliyivattu roskakori -merkinta muistuttaa siïtä, etta sinun

velvollisuutesi on havittä laite erikseen. Kuluttajia kehotetaan ottamaan yhteyttä paikallisin viranomaisin tai tuotteen jälleenmyyjaan saadakseen lisätietoja vanhan laitteen asianmukaisesta havittämisetä.

Tekniset tiedot

Nimellisjannite 220-240V/50Hz

Teho 36-60W

Mitat Kotelo: 135× 1^100mm (halkaisija x korkeus)

Jalusta: 240mm (halkaisija)

Paino 6.0 kg

MelutasO 33-52dB(A)

Noudattaa EU

märäyksiä CE / WEEE / RoHS / EAC

Oikeudet mutokiin pidatetänn

Takuun käsittäa valmistus-, tuotanto- sekā materialivirheet. Takuun ulkopuolle jäavat kaikki kuluvat osat ja käytöhjeden vastainen käytto, tai ne vauriot, jotka johtuvat siita, etta laitetta ei ole puhdistetu ja/tai laitteessa on pinttynyttä likaa.

2 Års garanti
