KÄYTTÖOHJE ICO ELICA

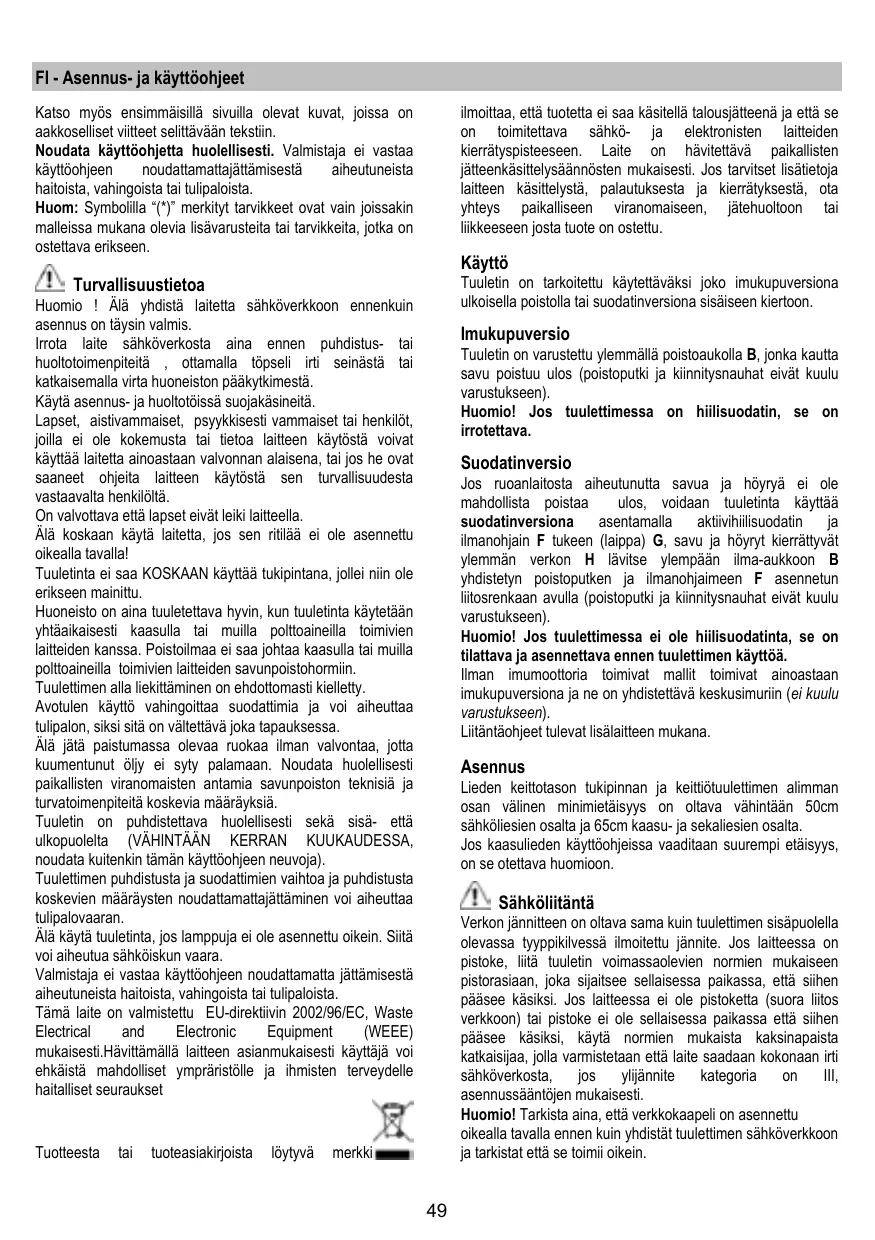

FI - Asennus- ja käyttöohjeet ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu. Katso myös ensimmäisillä sivuilla olevat kuvat, joissa on aakkoselliset viitteet selittävään tekstiin. Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen. Käyttö Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon. Turvallisuustietoa Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis. Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä. Käytä asennus- ja huoltotöissä suojakäsineitä. Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä. On valvottava että lapset eivät leiki laitteella. Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. Tuulettimen alla liekittäminen on ehdottomasti kielletty. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset Tuotteesta tai tuoteasiakirjoista löytyvä Imukupuversio Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen). Huomio! Jos tuulettimessa on hiilisuodatin, se on irrotettava. Suodatinversio Jos ruoanlaitosta aiheutunutta savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuletinta käyttää suodatinversiona asentamalla aktiivihiilisuodatin ilmanohjain F tukeen (laippa) G, savu ja höyryt kierrättyvät ylemmän verkon H lävitse ylempään ilma-aukkoon B yhdistetyn poistoputken ja ilmanohjaimeen F asennetun liitosrenkaan avulla (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen). Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä. Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen). Liitäntäohjeet tulevat lisälaitteen mukana. Asennus Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon. Sähköliitäntä Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria III, asennussääntöjen mukaisesti. Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein. merkki

Asennus Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.
• Asennuksen helpottamiseksi on suositeltavaa irrottaa väliaikaisesti hiilisuodattimet ja muut osat, joiden purkaminen ja asennus on tämän ohjeen mukaan sallittu. Se /ne laitetaan takaisin paikalleen kun asennus on valmis. Katso purkamista koskevat kappaleet.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.
• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen asennusalueen ympärillä olevat huonekalut, jotta pääset helpommin käsiksi kattoon/seinään, johon tuuletin asennetaan. Muussa tapauksessa suojaa huonekalut ja muut asennusalueella olevat kohteet mahdollisimman hyvin. Valitse tasainen alusta ja peitä se suojalevyllä, jonka päälle voit laittaa tuulettimen ja sen varusteet.
• Irrota tuuletin talon sähköverkosta sähköasennuksen ajaksi.
• Tarkista lisäksi, että tuulettimen asennusalueen lähellä (siten että siihen pääsee käsiksi myös kun tuuletin on asennettu) on pistorasia ja että tuuletin voidaan yhdistää ulkoiseen savunpoistolaitteeseen (ainoastaan Imukupuversiossa).

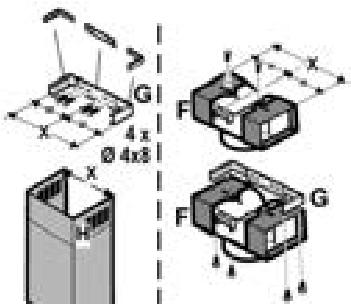

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian asennus ja/tai poistoputkea varten tarvittava aukko). Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon. Jos tuulettimen takaosaan on kiinnitetty puinen suojalevy, poista se ennen tuulettimen asennusta. Kuva 5 Alustavaa tietoa tuulettimen asennuksesta: Irrota tuuletin kodin sähköverkosta sähköasennuksen ajaksi. Poista rasvasuodatin/rasvasuodattimet sekä hiilisuodattimen alusta. Hormien tukilaipan esiasennus (ainoastaan kun tuuletin on varustettu 3-osaisella laipalla) Kokoa hormien tukilaipan 3 osaa 4 ruuvilla, laipan leveyden on oltava sama kuin teleskooppihormin sisäinen leveys. Ilmanohjaimen esiasennus (ainoastaan kun ilmanohjain on 3-osainen- ilmanohjainta käytetään ainoastaan suodatinversiossa) Kokoa ilmanohjaimen 3 osaa 2 ruuvilla, ilmanohjaimen leveyden on oltava sama kuin hormien tukilaipan leveys. Seinään asennettavan mallin asennus - Kuva 6

1. Piirrä asennustöiden helpottamiseksi lyijykynälllä seinään

keskiviivan kohdalle katon rajaan asti ulottuva viiva.

2. Laita porausmalli seinään: porausmallissa olevan

pystysuoran keskiviivan on oltava seinään piirretyn keskiviivan kohdalla ja porausmallin alaosan on oltava tuulettimen alareunan kohdalla.

3. Laita alempi tukilaippa porausmalliin piirretyn

suorakulmion kohdalle, merkitse 2 ulompaa reikää ja poraa reiät, irrota porausmalli, laita 2 seinätulppaa ja kiinnitä tukilaippa tuulettimeen kahdella 5x45mm ruuvilla.

4. Ripusta tuuletin alempaan tukeen.

5. Säädä tuulettimen etäisyys seinästä.

6. Säädä tuulettimen vaakasuora asento.

7. Merkitse imuryhmän sisäpuolelta lyijykynällä tuulettimen

lopullisen kiinnitysreiän kohta (lopullista kiinnitystä varten tarvitaan 2 kiinnityskohtaa) .

8. Irrota tuuletin alemmasta tuesta.

9. Poraa reikä merkittyyn kohtaan (2 x Ø8mm ).

10. Laita 2 seinätulppaa.

11. Laita hormien tuki “G” seinään lähelle katon rajaa, käytä

hormien tukilaippaa porausmallina (jos tukeen on tehty pieni aukko, sen on oltava aiemmin seinään piirretyn viivan kohdalla) ja merkitse lyijykynällä 2 reikää, poraa reiät (Ø8mm), laita 2 tulppaa paikoilleen.

12. Kiinnitä hormien tuki seinään kahdella 5x45mm ruuvilla.

13. Ripusta tuuletin alempaan tukeen.

14. Kiinnitä tuuletin lopullisesti seinään (PAKOLLISTA!!).

15. Liitä savunpoistoputki (putki ja kiinnitysnauhat eivät kuulu

varustukseen, ne ostettava erikseen) imumoottoriyksikön yläpuolella olevaan liitosrenkaaseen. Putken toisen pään oltava yhteydessä ulkoiseen savunpoistolaitteeseen kun tuuletinta käytetään imukupuversiona. Jos tuuletinta halutaan käyttää suodatinversiona, kiinnitä hormien tukeen G ilmanohjain F ja yhdistä putken toinen pää ilmanohjaimessa F olevaan liitosrenkaaseen.

16. Tee sähköliitäntä.

17. Laita hormi paikoilleen tuulettimen yläpuolelle imuryhmän

18. Kiinnitä se 2 ruuvilla (18a) ylös hormien tukilaippaan „G“

(18b). Laita hiilisuodattimen alusta rasvasuodatin/rasvasuodattimet takaisin paikalleen ja tarkista, että tuuletin toimii moitteettomasti.

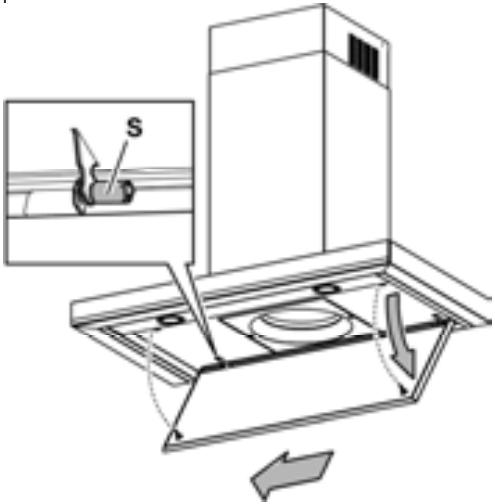

Asennuksen lisäohjeet vilkkuu. Paneelin asennus (paneelien määrä ja muoto voi vaihdella mallista riippuen) Paneeli toimitetaan lisävarusteena. Ripusta paneeli tuulettimen tappeihin ja kiinnitä se laitteen mukana tulevalla lukitsijalla S (määrä vaihtelee mallista riippuen)- pakollinen turvakiinnitys!). Käännä paneelit imuryhmän päälle ja ripusta ne painamalla ne tiukasti keskimmäiseen tappiin. Tarkista, että paneeli on kiinnittynyt paikoilleen. Kuva 7 Moottorin OFF painike (stand by) – Virran katkaisu – Suodattimien pesun/vaihdon merkkivalon säätö. MOOTTORIN OFF painike Paina lyhyesti ja sammuta moottori. SUODATTIMIEN SÄÄDÖN MERKKIVALO. Kun suodattimet on huollettu, paina kosketinta 3 sekuntia, vilkkuva led 1 (rasvasuodatin) tai led 2 (hiilisuodatin) lakkaa vilkkumasta. VIRRAN KATKAISEMINEN Paina näppäintä 3 sekuntia, tuulettimen ohjauksen virta katkeaa. Tämä toiminto voi olla hyödyllinen laitteen puhdistuksen aikana. Virran saa uudestaan päälle toistamalla aiemman toiminnon. Tuulettimen kuvas Kuva 1

3. Rasvasuodattimen kahva

7. Ilma-aukko (ainoastaan suodatinversiossa)

Ennen kuin otat yhteyttä tekniseen tukeen mahdollisten toimintahäiriöiden yhteydessä katkaise laitteesta virta vähintään 5 sekunnin ajaksi vetämällä töpseli irti seinästä ja kytke virta uudestaan päälle. Jos laite ei vielä toimi, ota yhteys tekniseen tukeen. Toiminta Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta. Huolto Huomio! Irroita laite aina virtalähteestä ennen puhdistustai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta. Ohjaustaulu Tuulettimen toimintojen valitsemiseen riittää koskettimien hipaisu. Puhdistus Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta. Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA! Huomio: Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä. Valmistaja vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista. ON/OFF valokatkaisija Intensiivisen nopeuden valitsin (imuteho) – kesto 5 minuuttia- paina vielä kerran jos haluat palata aiemmin valittuun säätöön. Korkeimman nopeuden valitsin (imuteho) Keskitason nopeuden valitsin (imuteho) – kun tämä valo vilkkuu, on hiilisuodatin pestävä tai vaihdettava. Tämä merkkivalo ei yleensä ole toiminnassa, se aktivoidaan painamalla yhtäaikaisesti koskettimia 1 ja 2, ensin vilkkuu ainoastaan kosketin 1 ja sen jälkeen molemmat koskettimet 1 ja 2 aktivoitumisen merkiksi. Toista samat toiminnot,jos haluat sammuttaa merkkivalon, ensin vilkkuvat koskettimet 1 ja 2 ja sen jälkeen ainoastaan kosketin 1, merkiksi siitä että toiminto on pois päältä. Alhaisen nopeuden valitsin (imuteho)rasvasuodattimet on pestävä, kun tämä valo

Paneeli Hiilisuodatin (ainoastaan suodatinversiossa) Huomio! Kun purat tai asennat paneelia takaisin paikalleen, pidä siitä kiinni molemmilla käsillä ettei se putoa ja aiheuta vahinkoa ihmisille tai esineille. Purkaminen: vedä paneelia (ETUPUOLELTA) lujasti alaspäin, ruuvaa auki turvanuppi S ja irrota se takasaranoista. Puhdistus : imupaneeli puhdistetaan yhtä usein kuin rasvasuodatin, käytä neutraaliin nestemäiseen pesuaineeseen kastettua kangasta. Älä käytä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA AINEITA! Asennus : Paneeli ripustetaan takaosasta ja kiinnitetään etupuolelta tuulettimen pintaan tätä tarkoitusta varten tehtyihin kiinnitystappeihin. Huomio! tarkista aina, että paneeli on kiinnitetty hyvin paikalleen. Kuva 3 Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut. Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita ). Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi. Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut. Asennus Laita suodatinmatto rasvasuodattimen sisälle ja kiinnitä se tarkoitukseen varatuilla kiinnitystarvikkeilla. Laita ylempi tulppa paikalleen ja kiinnitä se kiinnitysjousella. Toimi päinvastaisessa järjestyksessä laitteen purkamiseksi. Lamppujen vaihto Kuva 4 Irrota laite sähköverkosta. Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

• Irrota lamppu nostamalla sitä reunoista pienellä ristipääruuvimeisselillä.
• Vedä vaihdettava lamppu irti ja vaihda se uuteen 12V 20W MAX 30° Ø35 12V GU4 lamppuun.
• Asenna uusi lamppu paikalleen toimimalla päinvastaisessa järjestyksessä. Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen. Rasvasuodatin Kuva 2 Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla. Irrota suodattimen tuki kiertämällä 90°kahvoja (g), joilla se on kiinnitetty tuulettimeen.
