BRUGSANVISNING ICO ELICA

sugeenheten (2 definitive festepunkter er nødvendige).

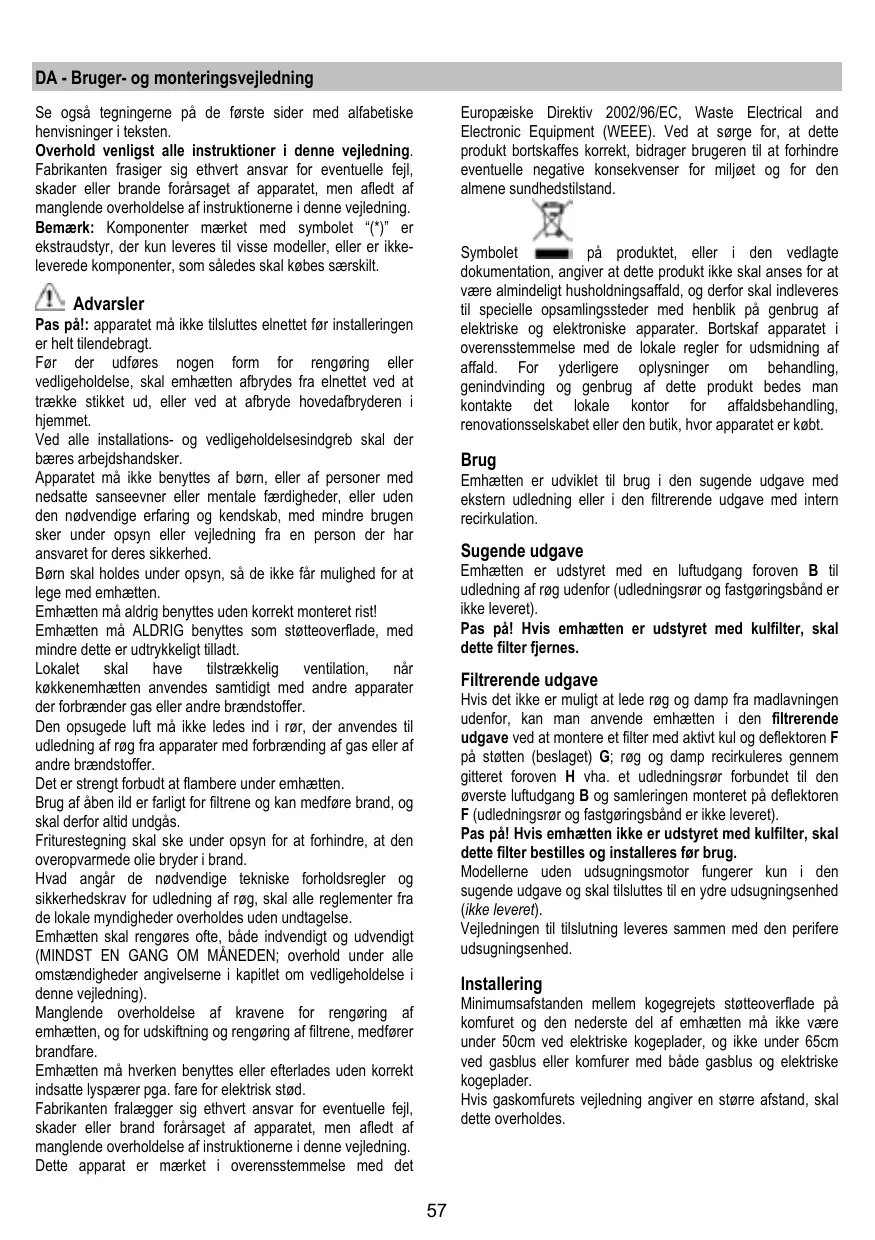

DA - Bruger- og monteringsvejledning Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved at sørge for, at dette produkt bortskaffes korrekt, bidrager brugeren til at forhindre eventuelle negative konsekvenser for miljøet og for den almene sundhedstilstand. Se også tegningerne på de første sider med alfabetiske henvisninger i teksten. Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikkeleverede komponenter, som således skal købes særskilt. Symbolet på produktet, eller i den vedlagte dokumentation, angiver at dette produkt ikke skal anses for at være almindeligt husholdningsaffald, og derfor skal indleveres til specielle opsamlingssteder med henblik på genbrug af elektriske og elektroniske apparater. Bortskaf apparatet i overensstemmelse med de lokale regler for udsmidning af affald. For yderligere oplysninger om behandling, genindvinding og genbrug af dette produkt bedes man kontakte det lokale kontor for affaldsbehandling, renovationsselskabet eller den butik, hvor apparatet er købt. Advarsler Pas på!: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt. Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet. Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker. Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for deres sikkerhed. Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten. Emhætten må aldrig benyttes uden korrekt monteret rist! Emhætten må ALDRIG benyttes som støtteoverflade, med mindre dette er udtrykkeligt tilladt. Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer. Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer. Det er strengt forbudt at flambere under emhætten. Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås. Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand. Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse. Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning). Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare. Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Dette apparat er mærket i overensstemmelse med det Brug Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation. Sugende udgave Emhætten er udstyret med en luftudgang foroven B til udledning af røg udenfor (udledningsrør og fastgøringsbånd er ikke leveret). Pas på! Hvis emhætten er udstyret med kulfilter, skal dette filter fjernes. Filtrerende udgave Hvis det ikke er muligt at lede røg og damp fra madlavningen udenfor, kan man anvende emhætten i den filtrerende udgave ved at montere et filter med aktivt kul og deflektoren F på støtten (beslaget) G; røg og damp recirkuleres gennem gitteret foroven H vha. et udledningsrør forbundet til den øverste luftudgang B og samleringen monteret på deflektoren F (udledningsrør og fastgøringsbånd er ikke leveret). Pas på! Hvis emhætten ikke er udstyret med kulfilter, skal dette filter bestilles og installeres før brug. Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret). Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed. Installering Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader. Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

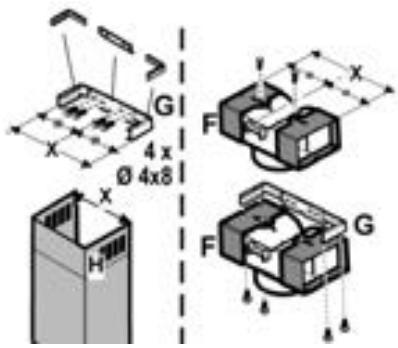

egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt. Jos tuulettimen takaosaan on kiinnitetty puinen suojalevy, poista se ennen tuulettimen asennusta. Fig. 5 Indledende oplysninger til installering af emhætten: Afbryd emhætten vha. hjemmets hovedafbryder under den elektriske tilslutning. Fjern fedt-filteret/filtrene og kulfilterets stativ. Indledende samling af beslaget til støtte af skorstenen (kun hvis der leveres et beslag bestående af 3 dele). Saml de 3 dele af beslaget til støtte af skorstenen med 4 skruer; beslagets bredde skal være lig med teleskopskorstenens interne bredde. Indledende samling af deflektoren (kun hvis der leveres en deflektor bestående af 3 dele – deflektoren skal kun anvendes til den filtrerende udgave). Saml de 3 dele af deflektoren indledningsvist med 2 skruer; deflektorens bredde skal være lig med bredden på skorstensstøttens beslag. Elektrisk tilslutning Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et let tilgængeligt område, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer. Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion. Montering Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted.
• For at lette installeringen anbefales det midlertidigt at fjerne fedtfiltrene og andre dele der kan afmonteres og derfor er beskrevet i denne vejledning med instruktioner til afmontering og genmontering. Disse komponenter skal genmonteres, når installeringen er fuldført. Læs venligst de relevante afsnit for oplysninger om afmonteringen.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenelementerne underneden og omkring området, hvor emhætten skal installeres, så man får lettere adgang til loftet/væggen, hvor emhætten monteres. Hvis det ikke er muligt at fjerne køkkenelementerne skal de beskyttes bedst muligt under installeringen. Vælg en plan overflade og tildæk den med et beskyttende underlag, hvor emhætten og de tilhørende komponenter kan lægges.
• Afbryd emhætten vha. hjemmets hovedafbryder under den elektriske tilslutning.
• Undersøg desuden, at der er en elektrisk stikkontakt til rådighed i nærheden af emhættens installeringsområde (der også skal være tilgængelig efter montering af emhætten); desuden skal der forefindes en anordning til udledning af røg udenfor (kun den sugende udgave).
• Udfør alt nødvendigt murarbejde (fx installering af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret). Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er Installering af vægmodellen Fig. 6

1. Ved hjælp af en blyant skal man tegne en streg på

væggen helt op til loftet, som svarer til emhættens midterlinje, og som vil lette installationen.

2. Sæt boreskabelonen mod muren: den lodrette

midterlinje, der er trykt på boreskabelonen, skal svare til midterlinjen tegnet på muren; desuden skal den nederste kant på skabelonen svare til emhættens nederste kant.

3. Læg det nederste støttebeslag på boreskabelonen, og

sørg for at det passer til den optegnede rektangel; afmærk de to yderste huller og bor hullerne; fjern boreskabelonen, indsæt 2 murplugs og fastgør emhættens støttebeslag med 2 skruer 5x45mm.

4. Hæng emhætten op på det nederste beslag.

5. Tilpas emhættens afstand fra væggen.

6. Juster emhætten vandret.

7. Afmærk hullet til den endelige fastgøring af emhætten

vha. en blyant fra indersiden af sugeenheden (der er behov for 2 punkter til den endelige fastgøring).

8. Fjern emhætten fra det nederste beslag.

9. Bor det afmærkede hul (2 x Ø8mm).

10. Indsæt 2 murplugs i væggen.

11. Sæt beslaget til støtte af skorstenene „G“ på væggen op

mod loftet; benyt støttebeslaget til skorstenene som boreskabelon (den lille slids på støtten skal – hvis den er til stede - være ud for den streg, der indledningsvist er blevet afmærket på væggen) og afmærk de 2 huller med blyanten; bor hullerne (Ø 8mm) og indsæt 2 murplugs.

12. Fastgør skorstenenes støttebeslag på væggen med 2

13. Hæng emhætten op på det nederste beslag.

emhætten definitivt til væggen (OBLIGATORISK).

15. Forbind et rør (rørene og båndene til fastgøring leveres

ikke, og skal købes separat) til udledning af røg til forbindelsesringen ovenover sugemotoren. Den anden ende af røret skal forbindes til et system til udstødning af røg udenfor bygningen, hvis emhætten benyttes i den sugende udgave. Hvis man ønsker at anvende emhætten i den filtrerende udgave, skal man fastgøre deflektoren F til beslaget til støtte af skorstenene G, og forbinde den anden ende af røret til forbindelsesringen på deflektoren F.

16. Udfør den elektriske tilslutning.

17. Sæt skorstenen i det tilhørende leje ovenpå emhætten,

så den dækker sugeenheden helt.

18. Fastgør den foroven vha. 2 skruer (18a) til skorstenenes

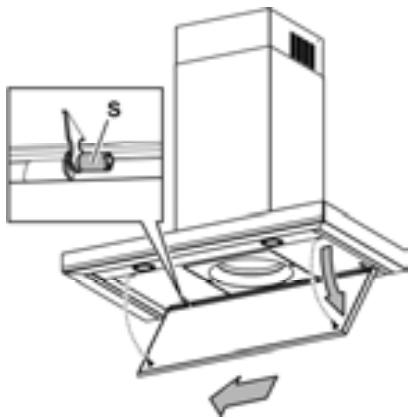

støttebeslag „G“ (18b). Genmontér rammen med kulfilteret og fedtfilteret/fedtfiltrene og kontrollér at emhætten fungerer korrekt. Kontrolpanel Betjeningstasterne skal blot berøres let for at vælge emhættens funktioner. Tast til ON/OFF lys Tast til valg af den intensive hastighed (udsugningseffekt) - varighed 5 minutter – tryk igen for at vende tilbage til den foregående indstilling. Tast til valg af den høje hastighed (udsugningseffekt) Tast til valg af middel-hastigheden (udsugningseffekt) – når lampen blinker, er der behov for at vaske eller udskifte kulfilteret. Denne signalering er normalt afbrudt; hvis man ønsker at tilslutte funktionen, skal man trykke samtidigt på tast 1 og 2; først blinker kun tast 1, hvorefter begge tasterne 1 og 2 blinker for at tilkendegive tilslutningen. Gentag denne handling for at afbryde signaleringen; først blinker begge tasterne 1 og 2, hvorefter kun tast 1 blinker for at tilkendegive afbrydelsen. Tast til valg af den lave hastighed (udsugningseffekt) – når lampen blinker, er der behov for at vaske fedtfilteret. Andre monteringsanvisninger Installering af panelet (antallet og formen på panelerne kan variere på grundlag af modellen). Panelet leveres sammen med emhætten. Hægt panelet på emhættens dorne, og fastgør med den leverede tap S (antallet varierer på grundlag af modellen – obligatorisk sikkerhedsfastgøring!). Drej panelerne til dækning af udsugningsområdet, og hægt fast på midterdornen ved at trykke kraftigt. Kontroller at panelet er blokeret i den korrekte position. Fig. 7 Tast for OFF motor (stand-by) – Afbrydelse af elektronikken – Reset af signaleringen for vask/udskiftning af filtre. OFF MOTOR Tryk kort for at slukke motoren. RESET FILTER-SIGNALERING Efter vedligeholdelse af filtrene skal man trykke på tasten i 3 sekunder; lysdioden 1 (fedtfilter) eller 2 (kulfilter) holder op med at blinke.

AFBRYDELSE AF ELEKTRONIKKEN

Tryk på tasten i 3 sekunder; emhættens betjeningselektronik afbrydes. Denne funktion kan være nyttig under rengøring af emhætten. Tryk på tasten for at tilslutte elektronikken igen. Beskrivelse af emhætten Fig. 1

3. Håndtag til udløsning af fedtfilteret

7. Luftudgang (bruges kun i den filtrerende udgave)

Hvis der opstår fejlfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten igen. Hvis fejlfunktionen fortsætter, bedes man kontakte servicetjenesten. Funktion Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

Fedtfilter Vedligeholdelse Fig. 2 Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet – hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus. Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Fjern rammen der holder filteret ved at dreje de runde håndtag (g) 90°; disse håndtag fastgør til emhætten. Obs! Inden der udføres nogen form for rengøring eller vedligeholdelse skal emhætten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder. Rengøring Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form. Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT! Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges. Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner. Kulfilter (kun den filtrerende udgave) Fig. 3 Filteret opfanger lugt fra madlavning. Kulfilteret kan vaskes hver anden måned (eller når signaleringssystemet angiver mætning af filtrene – hvis denne funktion er til stede på den købte model) i varmt vand og med egnede rengøringsmidler, eller i opvaskemaskine på 65°C (ved vask i opvaskemaskinen skal der udføres en komplet opvaskecyklus uden andet køkkengrej i maskinen). Fjern det overskydende vand uden at ødelægge filteret; læg derefter filteret i ovnen i 10 minutter ved 100°C for at tørre det helt. Udskift den lille madras hver 3. år, og når kluden er beskadiget. Montering Anbring den lille madras rundt om fedtfilteret, og fastgør den med de tilhørende blokeringsanordninger. Sæt den øverste prop ind, og fastgør den med blokeringsfjederen. Panel Obs! Hold panelet med begge hænder, når det afmonteres eller sættes på plads igen, for at undgå at det falder ned og forårsager personskader eller beskadigelse af genstande. Afmontering: træk panelet kraftigt nedad (FORSIDE), slæk det runde sikkerhedshåndtag S og fjern det fra de bagerste hængsler. Rengøring: Udsugningspanelet skal rengøres med samme frekvens som fedtfilteret; benyt en klud fugtet med milde rengøringsmidler i væskeform. Undgå brug af produkter der indeholder slibemidler. BENYT ALDRIG SPRIT! Montering: Panelet skal hægtes fast bagpå, og indsættes foran i de specielle dorne på emhættens overflade. Obs! undersøg altid, at panelet er korrekt fastgjort i lejet. Ved afmontering bedes man følge modsatte fremgangsmåde. Udskiftning af lyspærerne Fig. 4 Afbryd apparatet fra el-nettet. Pas på! Sørg for at pærerne er kolde før de berøres.

• Fjern pæren ved at benytte en flad skruetrækker til at skubbe pærens kant udad.
• Træk den gamle pære ud, og udskift den med en ny pære på 12V 20W 30° Ø35 12V GU4.
• Sæt den nye pære ind ved at følge den omvendte fremgangsmåde. Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
