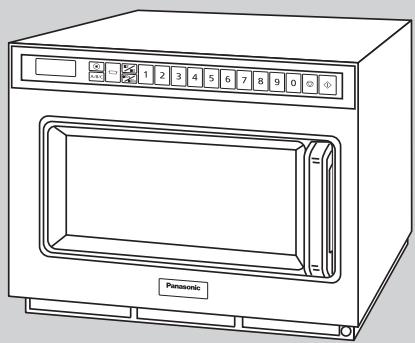

KÄYTTÖOHJE NE-1653 - NE-1653 PANASONIC

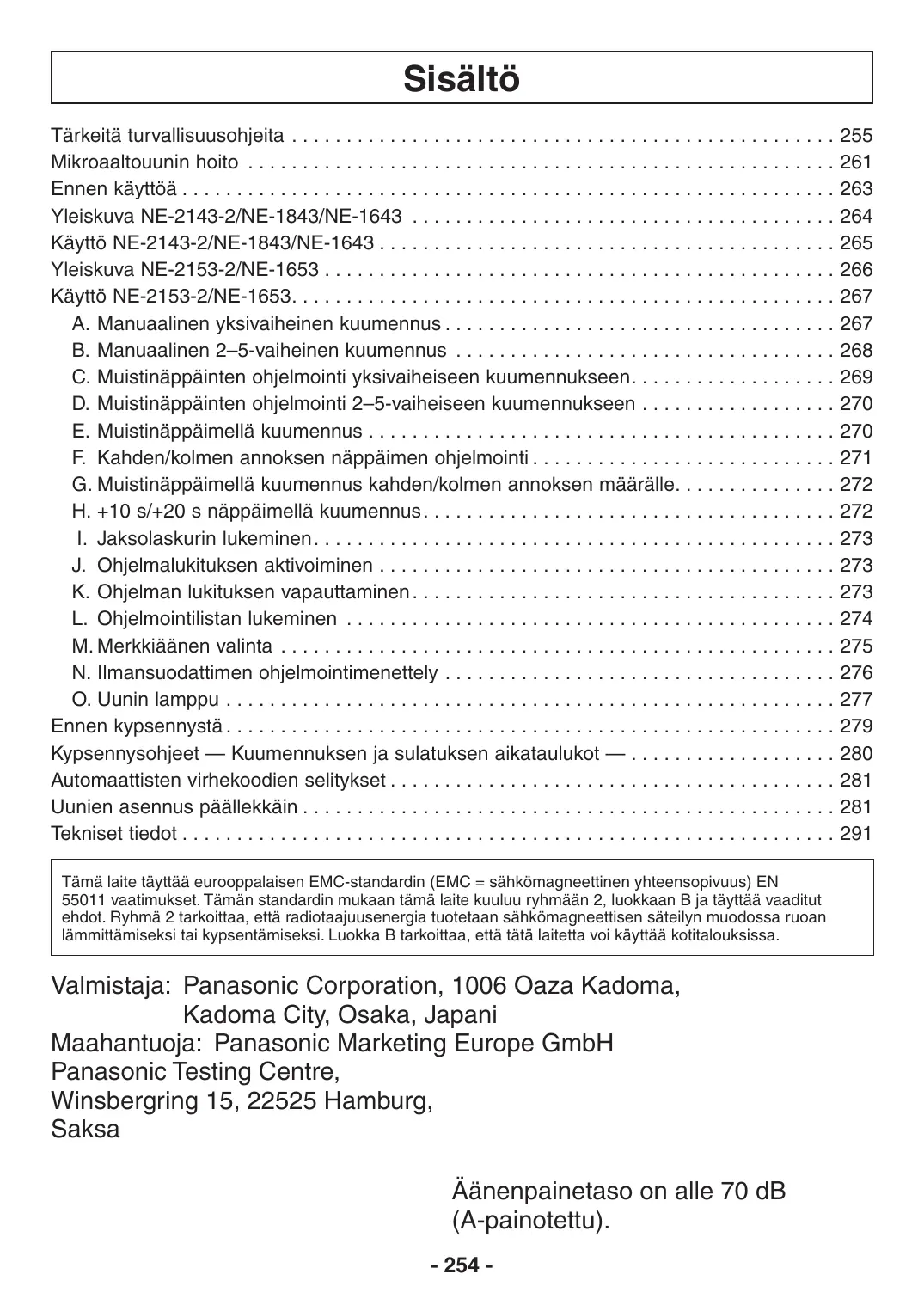

Sisältö Tärkeitä turvallisuusohjeita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mikroaaltouunin hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ennen käyttöä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Yleiskuva NE-2143-2/NE-1843/NE-1643 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Käyttö NE-2143-2/NE-1843/NE-1643. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Yleiskuva NE-2153-2/NE-1653. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Käyttö NE-2153-2/NE-1653. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A. Manuaalinen yksivaiheinen kuumennus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B. Manuaalinen 2–5-vaiheinen kuumennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C. Muistinäppäinten ohjelmointi yksivaiheiseen kuumennukseen. . . . . . . . . . . . . . . . . . . . D. Muistinäppäinten ohjelmointi 2–5-vaiheiseen kuumennukseen. . . . . . . . . . . . . . . . . . . E. Muistinäppäimellä kuumennus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F. Kahden/kolmen annoksen näppäimen ohjelmointi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . G. Muistinäppäimellä kuumennus kahden/kolmen annoksen määrälle. . . . . . . . . . . . . . . . H. +10 s/+20 s näppäimellä kuumennus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I. Jaksolaskurin lukeminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . J. Ohjelmalukituksen aktivoiminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K. Ohjelman lukituksen vapauttaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . L. Ohjelmointilistan lukeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . M. Merkkiäänen valinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. Ilmansuodattimen ohjelmointimenettely. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . O. Uunin lamppu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ennen kypsennystä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kypsennysohjeet — Kuumennuksen ja sulatuksen aikataulukot —. . . . . . . . . . . . . . . . . . . . Automaattisten virhekoodien selitykset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Uunien asennus päällekkäin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tekniset tiedot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tämä laite täyttää eurooppalaisen EMC-standardin (EMC = sähkömagneettinen yhteensopivuus) EN 55011 vaatimukset. Tämän standardin mukaan tämä laite kuuluu ryhmään 2, luokkaan B ja täyttää vaaditut ehdot. Ryhmä 2 tarkoittaa, että radiotaajuusenergia tuotetaan sähkömagneettisen säteilyn muodossa ruoan lämmittämiseksi tai kypsentämiseksi. Luokka B tarkoittaa, että tätä laitetta voi käyttää kotitalouksissa. Valmistaja: Panasonic Corporation, 1006 Oaza Kadoma, Kadoma City, Osaka, Japani Maahantuoja: Panasonic Marketing Europe GmbH Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Saksa Äänenpainetaso on alle 70 dB (A-painotettu).

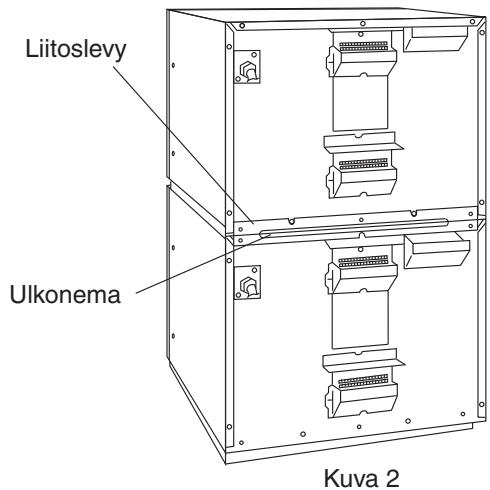

Tärkeitä turvallisuusohjeita ASENNUS SUOJAKALVON POISTAMINEN Kotelon ulkopinta on suojattu muovikalvolla naarmuuntumisen estämiseksi kuljetuksen aikana. Poista tämä suojakalvo ennen uunin asentamista tai käyttöä. KIINNITÄ VAROITUSTARRA. Jos uunisi mukana on varoitustarra, liimaa se laitteen päälle ennen käyttöä. MAADOITUS TÄRKEÄÄ: LAITE TÄYTYY MAADOITTAA KUNNOLLA HENKILÖTURVALLISUUDEN VARMISTAMISEKSI. Ellei pistorasia ole maadoitettu, asiakkaan henkilökohtainen vastuu ja velvollisuus on vaihdattaa se maadoitettuun pistorasiaan.

JÄNNITETTÄ JA VIRTAA KOSKEVA VAROITUS

Käyttöjännitteen on oltava sama kuin mikroaaltouunin arvokilvessä mainittu. Korkeamman jännitteen käyttö on vaarallista ja voi aiheuttaa tulipalon tai muun tyyppisen vahingon.

Suomi UUNIN SIJOITTAMINEN Sijoita uuni tasaiselle ja vakaalle alustalle. Älä aseta uunia kuumaan tai kosteaan paikkaan, esimerkiksi lähelle kaasu- tai sähköliettä. Älä käytä uunia yli 40 °C huonelämpötiloissa ja/tai jos kosteus on yli 85 %. Vapaa ilmankierto uunin ympärillä on tärkeää. Jos mikroaaltouunia käytetään lähellä radio- tai TV-vastaanotinta, voi heikkosignaalisten lähetysasemien vastaanotossa ilmetä häiriöitä. Uunin turvallisen ja tehokkaan toiminnan takaamiseksi ilmanvirtauksen ilmanvaihtoreikiin on oltava vapaa, ts. ilmatilaa tulee jättää sivuille ja taakse 5 cm ja päälle vähintään 20 cm. Älä asenna laitteita 1,6 m korkeammalle tai 0,8 m matalammalle. Uuni on sijoitettava niin, että sen ohjauspaneeliin ja luukkuun sekä sähköpistokkeeseen ja virran katkaisevaan sulakkeeseen tai suojakatkaisijaan on vapaa pääsy. Uunin takana on ulkoinen potentiaalintasausjohdin, joka on merkitty tällä symbolilla. Tärkeitä turvallisuusohjeita VAROITUS

1. Vähentääksesi palovammojen, sähköiskun, tulipalon,

henkilövahinkojen tai liiallisen mikroaaltosäteilyn vaaroja sinun täytyy lukea kaikki ohjeet ennen mikroaaltouunin käyttämistä.

2. Jos ovi tai ovitiivisteet ovat vahingoittuneet, uunia ei saa käyttää

ennen kuin pätevä huoltoasentaja on sen korjannut.

3. Ennen kuin lapselle tarjotaan tuttipullossa tai ruokapurkissa

lämmitettyä ruokaa, ruokaa on sekoitettava tai ravistettava ja lämpötila tarkistettava, jotta vältetään palovammat.

4. Nesteitä ja muita ruokia ei tule lämmittää suljetuissa astioissa, koska

ne voivat helposti räjähtää.

5. Juomien kuumentaminen mikroaaltouunissa saattaa aiheuttaa

jälkikiehumista, joten on oltava erityisen varovainen astioita uunista otettaessa.

6. Sellaisten huolto- tai korjaustoimenpiteiden suorittaminen, joihin liittyy

mikroaaltosäteilyltä suojaavan kannen irrottaminen, on vaarallista kaikille muille paitsi ammattihenkilöille.

Tärkeitä turvallisuusohjeita VAROITUS

1. Magnetronin ja muiden osien korkean laadun säilyttämiseksi, älä

käynnistä uunia, jos sen sisällä ei ole mitään ruokaa.

2. Kotelon sisällä on korkeita jännitteitä. Ainoastaan valtuutetulla

huoltohenkilöstöllä on lupa tehdä korjauksia ja säätöjä.

3. Tämän mikroaaltouunin takaosa vaatii vapaan ilmankierron

enimmäisjäähdytystehon saavuttamiseksi. Älä peitä ilmanvaihtoreikiä ruokaa kypsentäessäsi.

4. Älä kuivaa vaatteita mikroaaltouunissa, koska ne voivat syttyä

palamaan, jos ne jätetään uuniin liian pitkäksi aikaa.

5. Käytä mikroaaltouunia vain tässä käyttöoppaassa kuvattuun

6. Älä käytä mikroaaltouunia, jos se ei toimi kunnolla tai se on

vaurioitunut tai pudonnut.

7. Älä käytä ulkona.

8. Älä upota sähköjohtoa tai pistoketta veteen.

9. Pidä sähköjohto etäällä kuumista pinnoista.

10. Älä anna sähköjohdon riippua pöydän tai tiskin reunan yli.

11. Vähentääksesi uunin sisällä syttyvän tulipalon vaaraa:

a) Älä ylikuumenna ruokia. Pidä mikroaaltouunia huolellisesti silmällä, jos uuniin laitetaan paperia, muovia tai muita syttyviä materiaaleja. b) Poista teräslankaa sisältävät pussinsulkijat ennen pussien laittamista uuniin. c) Jos uunin sisällä olevat materiaalit syttyvät, pidä uunin luukku suljettuna, vedä pistoke irti pistorasiasta tai katkaise virta sulakkeesta tai pääkytkintaulusta. Tärkeitä turvallisuusohjeita

12. Älä säilytä syttyviä materiaaleja uunin lähellä, sen päällä tai sen

sisällä. Se saattaa aiheuttaa tulipalovaaran.

13. ÄLÄ käytä uunia kemikaalien tai muiden kuin elintarvikkeiden

kuumentamiseen. ÄLÄ puhdista uunia millään tuotteella, jonka etiketissä kerrotaan sen sisältävän syövyttäviä kemikaaleja. Syövyttävien kemikaalien kuumentaminen uunissa saattaa aiheuttaa mikroaaltosäteiden vuotoa.

14. Älä käytä uunia säilykkeiden valmistukseen tai suljetun säilytyspurkin

kuumentamiseen. Muodostuvan paineen takia säilytyspurkki voi räjähtää. Mikroaaltouuni ei pysty kuumentamaan ruokia säilykkeiden valmistuksen vaatimaan lämpötilaan. Säilyke, jota ei ole valmistettu oikein, voi pilaantua ja saattaa olla terveydelle vaarallinen.

15. Älä yritä uppokypsentää rasvassa mikroaaltouunissa.

16. Perunat, omenat, munankeltuaiset, kokonaiset kurpitsat ja makkarat

ovat esimerkkejä ruoka-aineista, joiden kuori on tiivis. Näiden pintaan on ennen kypsennystä tehtävä muutama reikä räjähtämisen estämiseksi.

17. ÄLÄ KÄYTÄ MIKROAALTOUUNISSA TAVALLISTA LIHAN

LÄMPÖMITTARIA. Käytä vain MIKROAALTOUUNIN LÄMPÖMITTARIA lihan kypsyysasteen tarkastamiseen. Voit vaihtoehtoisesti käyttää tavallista lihan lämpömittaria sen jälkeen, kun ruoka on otettu pois uunista. Jos liha tai siipikarja ei ole valmista, laita se takaisin uuniin ja kypsennä muutama lisäminuutti suositellulla tehotasolla. On tärkeää varmistaa, että liha ja siipikarja on kunnolla kypsennetty.

18. Erityistä varovaisuutta on noudatettava, jos mikroaaltouunissa

valmistetaan popcorneja. Kuumenna valmistajan suosittelema vähimmäisaika. Käytä ohjeisiin sopivaa mikroaaltouunin tehoa. ÄLÄ KOSKAAN jätä uunia ilman valvontaa, jos valmistat siinä popcorneja.

Tärkeitä turvallisuusohjeita

19. Lasten tuttipulloja lämmitettäessä poista aina kansi ja tutti. Pullon

pinnalla oleva neste on aina paljon kuumempaa kuin pohjalla oleva neste, ja siksi sisältöä on ravistettava kunnolla ennen lämpötilan tarkistamista. Lastenruokapurkkien kannet on myös poistettava ja sisältö on sekoitettava tai ravistettava ennen lämpötilan tarkistamista.

20. Puhdista ovitiivisteet ja tiivistealueet kostealla liinalla.

21. Mikäli havaitset savua, sammuta uuni tai vedä pistoke irti pistorasiasta

ja pidä uunin ovi suljettuna, jotta mahdollinen palo tukahtuu.

22. Jos sähköjohto on vaurioitunut, sen saa vaihtaa uuteen vain

valmistaja, sen valtuuttama huoltoliike tai asianmukaisen koulutuksen saanut henkilö vaarojen välttämiseksi.

23. Tarkista ennen käyttöä, että astiat sopivat mikroaaltouunikäyttöön.

24. Kuumentaessasi mikroaaltouunissa nestettä, esim. keittoa, kastiketta

tai juomia, neste saattaa kuumeta yli kiehumispisteen ilman, että näkyy minkäänlaista kuplintaa. Tämä voi johtaa kuuman nesteen äkilliseen ylikuumenemiseen. Suorita seuraavat toimenpiteet tämän välttämiseksi: a) Vältä suorasivuisten ja kapeakaulaisten astioiden käyttöä. b) Vältä ylikuumentamista. c) Sekoita neste ennen astian asettamista uuniin ja uudelleen kuumennuksen puolivälissä. d) Anna nesteen tasaantua kuumennuksen jälkeen jonkin aikaa uunissa, sekoita uudelleen, ennen kuin otat astian varovasti uunista.

25. Pidä uunia silmällä silloin, kun ruokaa lämmitetään muovi- tai

pahviastiassa, koska vaarana on astian syttyminen.

26. Kokonaisia kananmunia ja kovaksi keitettyjä kananmunia ei saa

kuumentaa mikroaaltouunissa, koska ne saattavat räjähtää vielä kuumennuksen jälkeenkin. Suomi

Tärkeitä turvallisuusohjeita

27. Tätä laitetta saavat käyttää aikuiset ja yli 8-vuotiaat lapset. Sellaiset

henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat heikentyneet tai joilta puuttuu kokemusta ja tietoa laitteen käytöstä, saavat käyttää laitetta vain, jos heitä on opastettu tai neuvottu laitteen turvallisessa käytössä, ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa ilman valvontaa puhdistaa tai huoltaa laitetta.

28. Laitetta ei saa puhdistaa vesisuihkulla.

29. Sähkömagneettiset kentät saattavat aiheuttaa vaaroja. Henkilöitä, joilla

on sydämentahdistin, kehotetaan siirtymään kauemmas sähkömagneettisten kenttien alueilta. Noudata tällaisessa tapauksessa valmistajan antamia ohjeita.

30. Jos laitetta ei aiota käyttää, älä säilytä mitään sen sisällä. Siitä saattaa

aiheutua vaaraa ympäristölle, jos laite kytketään tahattomasti päälle.

31. Älä käytä kierrätyspaperista valmistettuja tuotteita, ellei niitä ole

erityisesti suunniteltu mikroaaltouunikäyttöön, sillä niissä voi olla epäpuhtauksia, jotka voivat aiheuttaa kipinöintiä ja/tai tulipalovaaran.

32. Laite on irrotettava sähkövirrasta huollon ja osien vaihtamisen ajaksi. Kun

pistoke on irrotettu pistorasiasta, se täytyy pitää asentajan näköpiirissä, jotta vältetään laitteen tahaton liittäminen sähköverkkoon.

33. Uuni täytyy puhdistaa säännöllisesti ja kaikki ruokajäämät on

34. Älä käytä metallisia astioita, keraamisia astioita, joissa on kultaa tai

hopeaa, tai mitään astioita, joissa on metallia.

Mikroaaltouunin hoito Ellei uunia pidetä puhtaana, uunin pinta saattaa vaurioitua, ja se voi lyhentää uunin käyttöikää ja johtaa mahdollisesti vaarallisiin tilanteisiin.

1. Irrota pistoke pistorasiasta ennen puhdistamista.

2. Pidä uunin sisäpuoli [ja keskimmäinen hyllytaso (ainoastaan

NE-2143-2, NE-2153-2)] puhtaana. Jos ruoan tähteitä tai nesteitä pinttyy uunin seinämiin tai oven tiivisteisiin ja oven pintaan, ne imevät mikroaaltoja ja saattavat aiheuttaa kipinöintiä. Poista kaikki tähteet kostealla liinalla. Jos uuni on hyvin likainen, sen voi puhdistaa keittiökäyttöön tarkoitetulla puhdistusaineella. Älä käytä voimakkaita tai hankaavia aineita.

3. Mikroaaltouunin ulkopinta puhdistetaan saippualla ja vedellä ja

kuivataan pehmeällä liinalla. Varo päästämästä vettä takana oleviin ilmanvaihtoaukkoihin tai ohjauspaneeliin, sillä se voi vaurioittaa laitetta.

4. Oven ikkuna pestään hyvin miedolla saippualla ja vedellä. Muista

käyttää vain pehmeää liinaa. Älä käytä ikkunanpesuainetta. Voimakkaat saippuat tai puhdistusaineet voivat naarmuttaa etuikkunaa. ROISKESUOJAN PUHDISTAMINEN

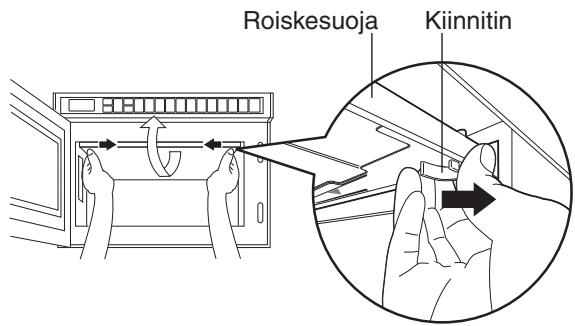

1. Ota kiinni roiskesuojan ulkopuolen kiinnittimistä kummallakin kädellä

ja vedä niitä ylös ja alas. Ota roiskesuoja sitten pois uunin sisältä.

2. Pese roiskesuoja saippuavedellä tai elintarvikekäyttöön sopivalla

3. Muista asettaa suojus takaisin ennen uunin käyttämistä.

VAROITUS Roiskesuojan on oltava kunnolla kiinnitettynä, kun uunia käytetään. Roiskesuoja Suomi

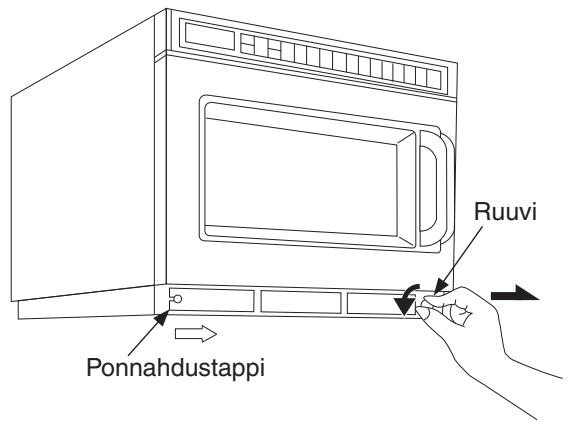

Kiinnitin Mikroaaltouunin hoito ILMANSUODATTIMEN PUHDISTUS Puhdista ilmansuodatin säännöllisesti seuraavien ohjeiden mukaan. Uunin toiminnassa saattaa ilmetä ongelmia, jos pöly tukkii ilmansuodattimen (*).

1. Irrota ilmansuodatin kääntämällä pohjan etuosan oikeanpuoleista

ruuvia vasemmalle. Siirrä suodatin sitten oikealle ja nosta se pois vasemmalla ponnahdustapilla.

2. Pese suodatin lämpimällä saippuavedellä.

3. Muista asettaa ilmansuodatin takaisin ennen uunin käyttämistä.

(*) Uuni saattaa ylikuumeta, jos ilmansuodatin tukkeutuu pölystä. Ruuvi Ponnahdustappi

Ennen käyttöä ASTIAT

MUITA HYÖDYLLISIÄ OHJEITA

1. Tarkista ennen uunin käyttöä, että astiat ovat

sopivia. ÄLÄ LAITA MIKROAALTOUUNIIN suljettuja astioita, koska ne voivat räjähtää. Huom. Tarkista aina valmistajan ohjeet, sillä jotkut ruokien valmistajat käyttävät ruokapakkauksia, jotka eivät vaadi reikien tekemistä.

2. ÄLÄ jätä uunia ilman valvontaa, jos käytetään

paperia, muovia tai muita syttyviä astioita. Älä käytä kierrätyspaperista valmistettuja tuotteita, ellei niitä ole erityisesti suunniteltu MIKROAALTOUUNIKÄYTTÖÖN, sillä niissä voi olla epäpuhtauksia, jotka voivat aiheuttaa kipinöintiä ja/ tai tulipalovaaran.

3. Kuumennusta kestävät lasiastiat, kuten Pyroceram

ja Pyrex, sopivat parhaiten mikroaaltouuniin.

4. Jos kipinöintiä esiintyy, tarkista astiat huolellisesti

5. Voit käyttää tavanomaisia lasiastioita, keraamisia

astioita, muovisia ja pahvisia astioita, jos ruoka kuumennetaan matalassa lämpötilassa. Näiden astioiden käyttäminen korkeissa lämpötiloissa saattaa aiheuttaa halkeilua ja vääntymistä.

6. Voit höyryttää vihanneksia läpinäkyvän pussin

sisällä, kuten Saran Wrap, tai vahapaperin sisällä. Älä kuumenna muovipussissa.

PARHAAN TULOKSEN SAAMISEKSI

1. Kun määrität ruokien valmistusaikoja, valitse aina

vähimmäisaika ja tarkista silloin tällöin valmistumisen edistymistä. Mikroaaltouunissa valmistaminen on niin nopeaa, että ruoat ylikypsyvät helposti.

2. Ole varovainen valmistusaikojen kanssa, jos

valmistat pieniä määriä tai ruokaa, jossa on vähän nestettä. Ne saattavat palaa, jos niitä pidetään uunissa liian kauan.

3. Älä käytä uunia pyyhkeiden tai lautasliinojen

kuivattamiseen. Ne saattavat palaa, jos kuumennetaan liian kauan.

4. Älä yritä keittää kananmunia uunissa.

5. Jos valmistat kananmunia, tee reikä

ruskuaiskalvoon ennen kuin laitat ne uuniin, jotta estät kananmunien rikkoutumisen. VAROITUS Älä käytä METALLISIA RUOKAILUVÄLINEITÄ tässä uunissa. PAKASTEIDEN SULATTAMINEN

1. Jos yrität sulattaa mikroaaltouunissa täysin

jäässä olevia tuotteita, saattaa seurauksena olla epätasainen sulaminen ruoan paksuudesta ja muodosta riippuen. Tuotteet voivat myös valua, ja joskus osa tuotteesta kuumenee ja muut osat jäävät jäisiksi. Pakasteruokia käytettäessä niitä ei yleensä pitäisi sulattaa kokonaan. 70 %:n sulatus mikroaaltouunissa on ihanteellinen ja helpottaa seuraavaa valmistusvaihetta.

2. Jotta sulaminen tapahtuisi tasaisesti, ruokaa pitää

käännellä sulatuksen aikana.

3. Jos sulatat rasvaista lihaa, kuumenna sitä lyhyt

aika mikroaaltouunissa ja jätä se sitten sulamaan huonelämpötilaan tai kuumenna sitä aika ajoin, kunnes se on kokonaan sulanut.

4. Kun sulatat kokonaista kanaa tai jotain muuta

ruokaa, jonka muoto ei ole säännöllinen, kiedo koivet tai muut ohuet osat alumiinifolioon. Muutoin ohuet kohdat sulavat nopeammin ja kuumenevat ennen kuin muut osat ovat sulaneet. Jos sulatat isoja lihapaloja, kiedo sivuille alumiinifoliota, jotta ne sulavat tasaisesti vain vertikaalisilla mikroaalloilla.

5. Jäätä on poistettava silloin tällöin sulatuksen aikana.

MITEN SAADAAN RUSKEA PINTA

Yleisesti ruoat eivät ruskistu, jos ne valmistetaan mikroaaltouunissa. Tämä on yksi laitteen ominaisuuksista. Voit ruskistaa kanaa sivelemällä kastiketta niiden pintaan ennen valmistamista tai valmistamisen aikana. Voit myös ruskistaa lihan tavallisella paistinpannulla ennen mikroaaltouuniin laittamista. Mikroaaltouunin ruskistava alusta voi saada aikaan saman tuloksen. TASAINEN LOPPUTULOS Avaa ovi ja sekoita ruokaa tai käännä ruoka kokonaan ympäri valmistuksen aikana. Tämä auttaa saamaan tasaisemman lopputuloksen. Kun valmistat kanaa, koivet kypsyvät nopeammin kuin muut osat. Kiedo koivet alumiinifolion sisään valmistuksen ajaksi. Folio heijastaa mikroaaltoenergian ja mahdollistaa tasaisemman tuloksen.

VALMISTAMINEN KAHDELLA TASOLLA

(vain NE-2143-2/2153-2) Kuumentaessasi yhtä ruokaa aseta astia aina keskelle uunin alatasoa. Jos käytät mikroaaltouunia pääasiallisesti yhden ruoan kuumentamiseen kerralla, poista keskitaso ja käytä ainoastaan pohjatasoa. Jos kuumennat kahta ruokaa samanaikaisesti, aseta molemmat astiat pohjatasolle vierekkäin paitsi, jos astiat ovat liian suuret. Aseta silloin yksi astia kummallekin tasolle. Jos kuumennat useamman kuin kaksi lautasta, aseta ruoat tasaisesti kahdelle tasolle. Jätä jonkin verran tilaa jokaisen lautasen väliin, älä sullo kerralla liikaa ruokaa uuniin.

Suomi Jos keskimmäinen taso ei ole käytössä, tulee sitä säilyttää uunin ulkopuolella, keskitasoa ei saa jättää uunin pohjalle. Yleiskuva NE-2143-2/NE-1843/NE-1643

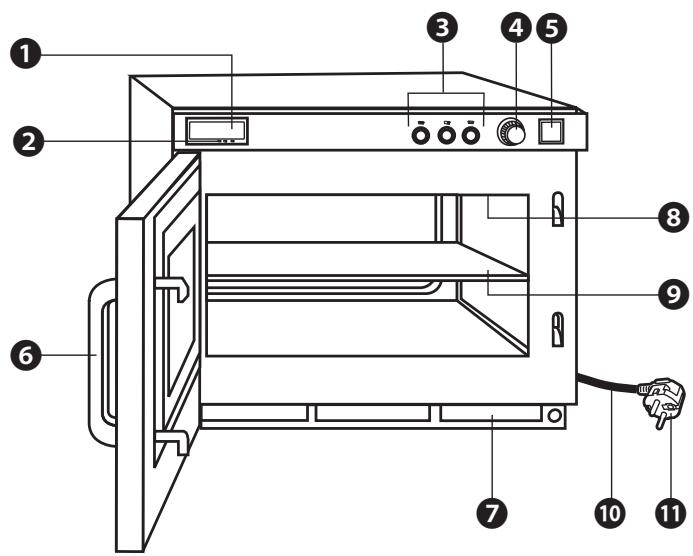

1 Digitaalinen näyttöruutu (katso alla) 2 Tehotason osoitinnäyttö 3 Tehotason valintanäppäimet 4 Ajanvalitsin 5 Käynnistysnäppäin 6 Oven kahva

Ilmansuodatin Roiskesuoja (ylhäällä uunin sisällä) Keskimmäinen hyllytaso (ainoastaan NE-2143-2) Virtajohto Pistoke Varoitustarra on kiinnitetty ulkopintaan.

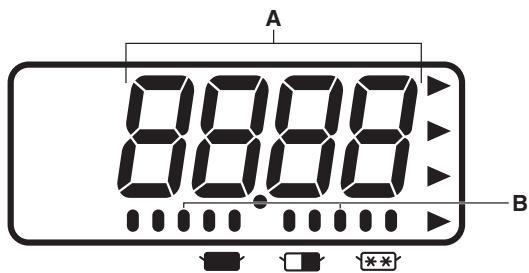

A — Kuumennusajan näyttö (min s) B — Tehotason osoitin : TÄYSITEHO : PUOLITEHO : SULATUS

Käyttö NE-2143-2/NE-1843/NE-1643 Esimerkki: Ruoan kypsennys PUOLITEHOLLA 4 minuutin ajan

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

Uunin lamppu syttyy. “0” ilmestyy digitaaliseen näyttöruutuun, ja tehotason osoitin ilmestyy.

3. Laita ruoka sopivaan astiaan, aseta astia uunin keskelle ja sulje ovi kunnolla.

Uunin lamppu sammuu. Huomautus: Kun “0” ilmestyy, käyttö on mahdollista. 1 minuutin kuluttua luukun sulkemisesta, “0” katoaa.

4. Paina haluamasi tehotason valintanäppäintä, jos muu kuin

(TÄYSITEHO). Valittu tehotaso näkyy digitaalisen näyttöruudun alapuolella. [Esimerkki]: Paina tehotason valintanäppäintä kerran (PUOLITEHO).

5. Aseta haluamasi kuumennusaika.

Varmista, että kuumennusaika ilmestyy näkyviin. Huomautus: Enimmäisasetusaika toiminnolle on 25 minuuttia ja 30 minuuttia toiminnolle tai [Esimerkki]: Kuumennusajaksi on asetettu 4 minuuttia.

6. Paina käynnistysnäppäintä.

A. Uunin lamppu syttyy. B. Kuumennus alkaa. C. Tehotason osoitin alkaa vilkkua. D. Digitaalisessa näytössä näkyvä kuumennusaika alkaa laskea.

7. Kun aika on kulunut loppuun, kuuluu merkkiääni ja kuumennus lakkaa.

Uunin lamppu sammuu. “0000” vilkkuu, kunnes ovi avataan. 1 minuutin kuluttua jäähdytystuuletin pysähtyy.

8. Avaa ovi ja ota ruoka pois uunista.

Uunin lamppu syttyy. Digitaalisessa näyttöruudussa näkyy “0”, ja tehotason osoitin ilmestyy.

Uunin lamppu sammuu ja 1 minuutin kuluttua digitaalinen näyttöruutu sammuu.

• Kun painat käynnistysnäppäintä oven ollessa auki, ilmestyy “0” näyttöön joka tilanteessa.
• Tehotaso voidaan muuttaa vielä kuumennusajan asettamisen jälkeen.
• Jos haluat muuttaa kuumennusaikaa kuumennuksen aikana, säädä vain ajastimeen haluamasi minuutit ja sekunnit. Suomi

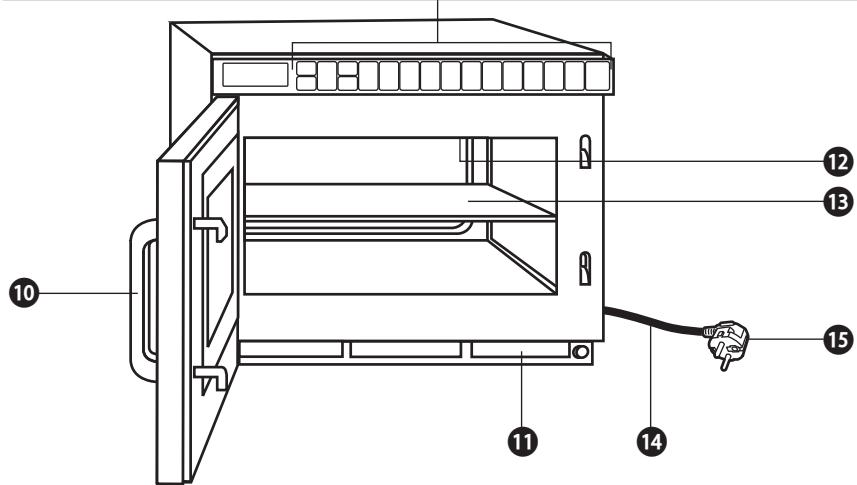

Yleiskuva NE-2153-2/NE-1653

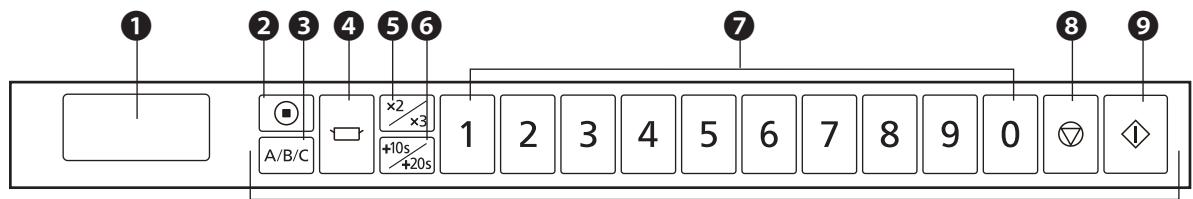

1 Digitaalinen näyttöruutu (katso alla) 2 Ohjelmointinäppäin (Prog) 3 Vaihtonäppäin (A/B/C) 4 Tehotason valintanäppäin 5 Kahden/kolmen annoksen näppäin 6 +10 s/+20 s-näppäin 7 Numero-/muistinäppäimet Ajan syöttö

8 Pysäytys-/nollausnäppäin 9 Käynnistysnäppäin Oven kahva Ilmansuodatin Roiskesuoja (ylhäällä uunin sisällä) Keskimmäinen hyllytaso (ainoastaan NE-2153-2) Virtajohto Pistoke Varoitustarra on kiinnitetty ulkopintaan.

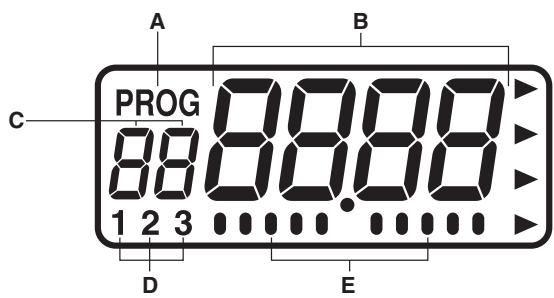

A—Ohjelmanäyttö B—Kuumennusajan näyttö (“min s” tai “tunti min”) C—Muistinäppäimen numeronäyttö Kuumennusvaiheen osoitin D—Summeriäänen asetusmalli E—Ohjelmoidun kuumennuksen kutsuminen: Vaihenumeron osoitin hjelmoitu kuumennus käynnissä: Toiminnon osoitin erkkiäänen asettaminen: Asteikon osoitin Tähän uuniin on tehty tehtaalla seuraavat esiasetukset:

1. Manuaalinen käyttö

2. TÄYSTEHOLLE esiasetetut numeronäppäimet näytön ilmaisemille kypsennysajoille yksivaiheista kypsennystä varten.

A1 = 10 s A2 = 20 s A3 = 30 s A4 = 40 s A5 = 50 s A6 = 1 min A7 = 1 min 15 s A8 = 1 min 30 s A9 = 1 min 45 s A0 = 2 min

3. Ohjelmointilukituksen vapautus

4. Kaksi annosta = 1,6 kertaa

Kolme annosta = 2,2 kertaa

5. Jaksolaskuri on asetettu arvoon “0” jokaiselle näppäimelle.

6. Uunin lamppu Kun ovi on auki = ON

Vilkkuu kuumennusjakson lopussa = OFF Kirkkaus vähenee kuumennuksen aikana = OFF

7. Suodattimen puhdistuksen oletusajaksi on asetettu “500”.

Jos haluat muuttaa näitä aikoja, katso käyttöohjeista miten ne ohjelmoidaan.

Käyttö NE-2153-2/NE-1653

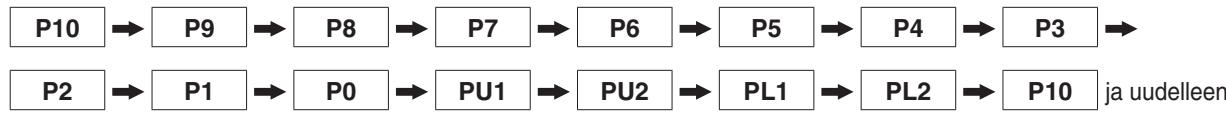

TEHOTASON VALINTANÄPPÄIN

Joka kerta kun näppäintä painetaan, tehotaso vaihtuu kuten alla olevassa kuvassa. P10

ja uudelleen P3: P2: P1: 30 % 25 % 340 W

50 % 25 % 50 % 25 % *IEC-testausmenetelmä A. Manuaalinen yksivaiheinen kuumennus

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

Uunin lamppu syttyy. “0” ilmestyy digitaaliseen näyttöruutuun.

3. Laita ruoka sopivaan astiaan, aseta astia uunin keskelle ja sulje ovi kunnolla.

Uunin lamppu sammuu. Huomautus: Kun “0” ilmestyy, käyttö on mahdollista. 1 minuutin kuluttua luukun sulkemisesta, “0” katoaa.

4. Valitse haluamasi tehotaso koskettamalla tehotason valintanäppäintä.

Valittu tehotaso näkyy digitaalisessa näyttöruudussa ja yksivaiheisen kuumennuksen osoitin “1” alkaa vilkkua. [Esimerkki]: Kosketa tehotason valintanäppäintä kerran ja saat TÄYSITEHOasetuksen. Huomautus: Joka kerta kun tehotason valintanäppäintä kosketetaan, tehotaso vaihtuu kuten yläpuolella oleva tehotason valitsin näyttää.

5. Aseta haluamasi kuumennusaika koskettamalla vastaavia numeronäppäimiä.

Huomautus: Enimmäisasetusaika toiminnolle “SULATUS” ja “P0” on 30 minuuttia ja 15 minuuttia kaikille muille. [Esimerkki]: Kosketa numeronäppäimiä “2”, “0” ja “0”, jos haluat 2 minuuttia.

6. Kosketa käynnistysnäppäintä.

A. Uunin lamppu syttyy. B. Kuumennus alkaa. C. Käytön aikana osoitin ilmestyy vasemmalta. D. Digitaalisessa näytössä näkyvä kuumennusaika alkaa laskea.

7. Kun aika on kulunut loppuun, jakson päättymisen merkkiääni kuuluu ja kaikki

kuumennus pysähtyy. Uunin lamppu sammuu. Näytössä vilkkuu “0000”, kunnes ovi avataan. 1 minuutin kuluttua jäähdytystuuletin pysähtyy.

Suomi (Jatkuu seuraavalla sivulla.) Käyttö NE-2153-2/NE-1653

8. Avaa ovi ja ota ruoka pois uunista.

Uunin lamppu syttyy. Digitaalisessa näytössä näkyy alkuperäinen valittu aika ja kuumennusvaiheen numero.

Uunin lamppu sammuu ja 1 minuutin kuluttua digitaalinen näyttöruutu sammuu. ERITYISHUOMAUTUS: Sekä yksivaiheinen että nelivaiheinen kuumennus.

1. Yksi pysäytys-/nollausnäppäimen kosketus kuumennuksen aikana pysäyttää uunin.

Voit käynnistää sen uudelleen koskettamalla käynnistysnäppäintä, tai pysäytys-/ nollausnäppäimen toinen kosketus peruuttaa valitun ohjelman.

2. Kun ei olla kuumennussyklissä, yksi pysäytys-/nollausnäppäimen kosketus peruuttaa

valitun ohjelman. TOISTOTOIMINTO

1. Voit toistaa täysin saman manuaalisesti valitun kuumennusajan koskettamalla kerran

käynnistyspainiketta, jos käytät uunia uudelleen 1 minuutin sisällä.

2. Kun 1 minuutin aika on kulunut ja ovi on pysynyt kiinni, toistotoiminto peruuntuu.

B. Manuaalinen 2–5-vaiheinen kuumennus

1. Noudata vaiheita 1–5 sivulla 267.

2. Valitse haluamasi tehotaso toisen vaiheen kuumennukseen koskettamalla tehotason

valintanäppäintä asianmukaisen määrän kertoja. Tehotaso näkyy digitaalisessa näyttöruudussa ja toisen vaiheen osoitin “2” alkaa vilkkua. [Esimerkki]: Kosketa tehotason valintanäppäintä 8 kertaa ja saat ALHAINEN TEHO asetuksen.

3. Aseta haluamasi kuumennusaika toiseen vaiheeseen koskettamalla vastaavia

numeronäppäimiä. Huomautus: Enimmäisasetusaika toiminnolle “SULATUS” ja “P0” on 30 minuuttia ja 15 minuuttia kaikille muille. KOKONAISAIKA voidaan kuitenkin asettaa jopa 25 minuuttiin jatkuvaan kuumennukseen (1–5-vaiheinen kuumennus), joka ei sisällä toimintoja “SULATUS” ja “P0”. [Esimerkki]: Kosketa numeronäppäimiä “1”, “0” ja “0”, jos haluat 1 minuutin.

4. Kosketa käynnistysnäppäintä.

A. Kummankin vaiheen kokonaisaika näkyy. B. Uunin lamppu syttyy. C. Käytön aikana osoitin ilmestyy järjestyksessä vasemmalta. D. Ensimmäisen vaiheen kuumennusaika alkaa laskea.

5. Kun ensimmäisen vaiheen kuumennus on päättynyt, kuuluu yksi merkkiääni, toisen

vaiheen kuumennuksen osoitin “2” alkaa vilkkua ja kuumennusaika jatkaa laskemista.

6. Kun aika on kulunut loppuun, jakson päättymisen merkkiääni kuuluu. Kaikki

kuumennus pysähtyy. Uunin lamppu sammuu. Ajan näytössä vilkkuu “0000”, kunnes ovi avataan. 1 minuutin kuluttua jäähdytystuuletin pysähtyy. (Jatkuu seuraavalla sivulla.)

Käyttö NE-2153-2/NE-1653

7. Avaa ovi ja ota ruoka pois uunista.

Uunin lamppu syttyy. Digitaalisessa näytössä näkyy alkuperäinen valittu aika ja kuumennusvaiheen numero.

Uunin lamppu sammuu ja 1 minuutin kuluttua digitaalinen näyttöruutu sammuu. Huomautus: Jos haluat kolmannen vaiheen tai seuraavia vaiheita, valitse tehotaso uudelleen, kuten kohdassa 3 sivulla 268, ja aseta kuumennusaika. Katso erityishuomautus “Manuaalinen yksivaiheinen kuumennus” sivulta 268. C. Muistinäppäinten ohjelmointi yksivaiheiseen kuumennukseen Uunia ei voi ohjelmoida, ennen kuin ohjelman lukitustoiminto on vapautettu. (Katso sivu 273, J. Ohjelmalukituksen aktivoiminen.)

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

2. Avaa ovi ja jätä se auki.

3. Kosketa ohjelmointinäppäintä.

“PROG”-merkki alkaa vilkkua digitaalisessa näyttöruudussa.

4. Kosketa sitä muistinäppäintä, jonka haluat ohjelmoida.

Näppäimen numero ja siihen aikaisemmin ohjelmoitu tieto ilmestyy digitaaliseen näyttöruutuun. [Esimerkki]: Kosketa muistinäppäintä “5”.

5. Valitse haluamasi tehotaso koskettamalla tehotason valintanäppäintä.

Valittu tehotaso näkyy ruudussa, ja yksivaiheisen kuumennuksen osoitin “1” alkaa vilkkua. [Esimerkki]: Kosketa tehotason valintanäppäintä 10 kertaa ja saat SULATUS-tehon.

6. Aseta haluamasi kuumennusaika koskettamalla vastaavaa numeronäppäintä.

Huomautus: Enimmäisasetusaika toiminnolle “SULATUS” ja “P0” on 30 minuuttia ja 15 minuuttia kaikille muille. [Esimerkki]: Kosketa numeronäppäimiä “1”, “0” ja “0”, jos haluat 1 minuutin.

7. Kosketa ohjelmointinäppäintä uudelleen.

“PROG”-merkki ja yksivaiheisen kuumennuksen osoitin “1” lopettavat vilkkumisen. Tämä merkitsee sitä, että valitun muistinäppäimen ohjelmointi yksivaiheiseen kuumennukseen on päättynyt.

8. 3 sekuntia ohjelmoinnin päättymisen jälkeen ilmestyy “0”.

9. Ohjelmoi jäljellä olevat muistinäppäimet halutulla tavalla toistamalla vaiheet 3–7.

Huomautus: un “PROG”-näyttö vilkkuu, ohjelma voidaan peruuttaa ja/tai yksi pysäytys-/nollausnäppäimen kosketus pyyhkii ohjelmoidun numero-/ muistinäppäimen numeron. Kun haluat ohjelmoida B- tai C-puolen, kosketa vaihtonäppäintä (A/B/C), ennen kuin kosketat ohjelman numeronäppäintä.

Käyttö NE-2153-2/NE-1653 D. Muistinäppäinten ohjelmointi 2–5-vaiheiseen kuumennukseen

1. Suorita vaiheet 1–6.

2. Valitse tehotaso toiseen vaiheeseen koskettamalla tehotason valintanäppäintä.

Valittu tehotaso näkyy ruudussa, ja toisen vaiheen kuumennuksen osoitin “2” alkaa vilkkua. [Esimerkki]: Kosketa tehotason valintanäppäintä kerran, ja saat TÄYSITEHOasetuksen.

3. Aseta haluamasi kuumennusaika koskettamalla vastaavia numeronäppäimiä.

Huomautus: Enimmäisasetusaika toiminnolle “SULATUS” ja “P0” on 30 minuuttia ja 15 minuuttia kaikille muille. KOKONAISAIKA voidaan kuitenkin asettaa jopa 25 minuuttiin ja 15 minuuttiin jatkuvaan kuumennukseen (1–5-vaiheinen kuumennus), joka ei sisällä toimintoja “SULATUS” ja “P0”. [Esimerkki]: Kosketa numeronäppäimiä “2”, “0” ja “0”, jos haluat 2 minuuttia.

4. Kosketa ohjelmointinäppäintä uudelleen, ja “PROG”-merkki ja toisen vaiheen

kuumennuksen osoitin “2” lopettavat vilkkumisen. Kummankin vaiheen kokonaisaika näkyy. Tämä merkitsee sitä, että halutun muistinäppäimen ohjelmointi toisen vaiheen kuumennukseen on päättynyt.

5. 3 sekuntia ohjelmoinnin päättymisen jälkeen ilmestyy “0”.

6. Ohjelmoi jäljellä olevat näppäimet halutulla tavalla toistamalla edellä kuvatut vaiheet.

Huomautus: K un haluat ohjelmoida B- tai C-puolen, kosketa vaihtonäppäintä (A/B/C), ennen kuin kosketat ohjelman numeronäppäintä. Toista edellä olevat toimenpiteet asettaaksesi kuumennuksen kolmanteen ja sitä seuraaviin vaiheisiin. E. Muistinäppäimellä kuumennus

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

Uunin lamppu syttyy. “0” ilmestyy digitaaliseen näyttöruutuun. Huomautus: Kun “0” ilmestyy, käyttö on mahdollista. 1 minuutin kuluttua oven sulkemisesta “0” katoaa.

3. Laita ruoka sopivaan astiaan, aseta astia uunin keskelle ja sulje ovi kunnolla.

Uunin lamppu sammuu.

4. Kosketa haluamaasi muistinäppäintä.

A. Nykyinen ohjelmoitu tieto näkyy. [Esimerkki]: Muistinäppäin “5” (ohjelma nro A-5) Kuumennusohjelma (SULATUS-teho 1 minuutin ajan, TÄYSITEHO 2 minuutin ajan) kuten ohjelmoitu sivuilla 269–270, on asetettu.

5. Kosketa käynnistysnäppäintä.

A. Uunin lamppu syttyy. B. Käytön aikana osoitin ilmestyy järjestyksessä vasemmalta. C. Kuumennusaika alkaa laskea. (Jatkuu seuraavalla sivulla.)

Käyttö NE-2153-2/NE-1653

6. Kun aika on kulunut loppuun, jakson päättymisen merkkiääni kuuluu. Kaikki

kuumennus pysähtyy. Uunin lamppu sammuu. Ajan näytössä vilkkuu “0000”, kunnes ovi avataan. 1 minuutin kuluttua jäähdytystuuletin pysähtyy.

7. Avaa ovi ja ota ruoka pois uunista.

Uunin lamppu syttyy.

Uunin lamppu sammuu, ja 1 minuutin kuluttua digitaalinen näyttöruutu sammuu. Huomautus: Käyttääksesi B- tai C-puolen ohjelmaa kosketa vaihtonäppäintä (A/B/C), ennen kuin kosketat ohjelman numeronäppäintä. F. Kahden/kolmen annoksen näppäimen ohjelmointi (Uunia ei voi ohjelmoida, ennen kuin ohjelman lukitustoiminto on vapautettu.)

1. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy, ja “0” ilmestyy.

2. Kosketa ohjelmointinäppäintä.

“PROG” vilkkuu digitaalisessa näyttöruudussa.

3. Kosketa haluamasi ohjelman muistinäppäintä.

Näppäimen numero ja siihen aikaisemmin ohjelmoitu tieto ilmestyvät näyttöön. “PROG” alkaa vilkkua.

4. Kosketa kahden/kolmen annoksen näppäintä kerran.

Edellinen valittu kerroin ilmestyy näyttöön. [Esimerkki]:  tarkoittaa 1,6 kertaa (kaksi annosta), annosta). tarkoittaa 2,2 kertaa (kolme

5. Aseta haluamasi kerroin koskettamalla vastaavaa numeronäppäintä.

[Esimerkki]: 1,5 kertaa: kosketa numeronäppäimiä “1” ja “5”.

6. Kosketa ohjelmointinäppäintä uudelleen.

“PROG” lakkaa vilkkumasta. Tämä merkitsee sitä, että valitun muistinäppäimen ohjelmointi kahteen annokseen on päättynyt.

7. 3 sekuntia myöhemmin ilmestyy “0”.

Huomautus: Jos haluat muuttaa ajan kolmeen annokseen, kosketa kahden/kolmen annoksen näppäintä kaksi kertaa kuten edellä vaiheessa 4. Kerroin on asetettu. Jokainen kerroin on ohjelmoitava erikseen muutoksia varten. Huom. Testaa oikeat ajat, kun asetat ohjelmia, jotta saavutat oikeat lämpötilat. Suomi

Käyttö NE-2153-2/NE-1653 G. Muistinäppäimellä kuumennus kahden/kolmen annoksen määrälle [Varmista, että laite on kunnolla ohjelmoitu. (Katso sivu 271.)]

1. Noudata vaiheita 1–3 kohdassa “E. Muistinäppäimellä kuumennus”.

2. Kosketa kahden/kolmen annoksen näppäintä kerran.

Huomautus: Kun haluat kolmen annoksen kuumennuksen, kosketa kahden/kolmen annoksen näppäintä kaksi kertaa.

3. Kosketa haluamaasi muistinäppäintä.

[Esimerkki]: Muistinäppäin 5 (ohjelma nro A-5)

4. Kosketa käynnistysnäppäintä.

A. Uunin lamppu syttyy. B. Käytön aikana osoitin ilmestyy järjestyksessä vasemmalta. C. Kuumennusaika alkaa laskea. Huomautus: Jos ohjelmalukitus on aktivoitu, kuumennusohjelma alkaa välittömästi, ts. käynnistysnäppäintä ei tarvitse koskettaa. (Katso sivu 273.)

5. Kun aika on kulunut loppuun, jakson päättymisen merkkiääni kuuluu. Kaikki

kuumennus pysähtyy. Uunin lamppu sammuu. Ajan näytössä vilkkuu “0000”, kunnes ovi avataan.

6. Avaa ovi ja poista ruoka. Sulje ovi.

1 minuutin kuluttua digitaalinen näyttöruutu sammuu. Huomautus: Käyttääksesi B- tai C-puolen ohjelmaa kosketa vaihtonäppäintä (A/B/C), ennen kuin kosketat ohjelman numeronäppäintä. H. +10 s/+20 s näppäimellä kuumennus

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

Uunin lamppu syttyy. “0” ilmestyy digitaaliseen näyttöruutuun. Huomautus: Kun “0” ilmestyy, käyttö on mahdollista. 1 minuutin kuluttua oven sulkemisesta “0” katoaa.

3. Laita ruoka sopivaan astiaan, aseta astia uunin keskelle ja sulje ovi kunnolla.

Uunin lamppu sammuu.

4. Kosketa +10 s/+20 s-näppäintä kerran.

A. Uunin lamppu syttyy. B. Käytön aikana osoitin ilmestyy järjestyksessä vasemmalta. C. Kuumennus käynnistyy TÄYSITEHO-asetuksella 10 sekunnin ajaksi. [Esimerkki]: Kosketa +10 s/+20 s-näppäintä kerran 10 sekunnin kuumennusta varten. Kosketa 10 s/+20 s-näppäintä kaksi kertaa 20 sekunnin kuumennusta varten.

5. Kun aika on kulunut loppuun, jakson päättymisen merkkiääni kuuluu. Kaikki

kuumennus pysähtyy. Uunin lamppu sammuu. Ajan näytössä vilkkuu “0000”, kunnes ovi avataan. 1 minuutin kuluttua jäähdytystuuletin pysähtyy. (Jatkuu seuraavalla sivulla.)

Käyttö NE-2153-2/NE-1653

6. Avaa ovi ja ota ruoka pois uunista.

Uunin lamppu syttyy.

Uunin lamppu sammuu ja 1 minuutin kuluttua digitaalinen näyttöruutu sammuu. Huomautus: Kun kuumennus on käynnissä, yksi pysäytys-/nollausnäppäimen kosketus tai oven avaaminen peruuttaa kuumennusohjelman.

I. Jaksolaskurin lukeminen

pKaikkien käytettyjen kuumennusaikojen näyttäminen

1. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy. “0” ilmestyy näyttöön.

2. Samalla kun kosketat käynnistysnäppäintä, kosketa numeronäppäintä “3”.

Kaikki käytetyt kuumennusajat ilmestyvät näkyviin. pUunin kumulatiivisten käyttökertojen näyttäminen

1. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy. “0” ilmestyy näyttöön.

2. Samalla kun kosketat käynnistysnäppäintä, kosketa tehotason valintanäppäintä.

Uunin käyttökertojen lukumäärä ilmestyy näkyviin. Huomautus: Uunin käyttökertojen lukumäärän kahta viimeistä numeromerkkiä ei huomioda. Käyttökerrat näytetään sadan yksikköinä, kun uunia on käytetty yli 100 kertaa. J. Ohjelmalukituksen aktivoiminen

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

2. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy. “0” ilmestyy näyttöön. Samalla kun kosketat käynnistysnäppäintä, kosketa ohjelmointinäppäintä kunnes “PROG”, “P” ja “L” ilmestyvät näyttöön (yli 2 sekunnin ajaksi).

3. Ohjelman lukitustoiminto on nyt aktivoitu.

Huomautus: “Ohjelman lukitustoiminnossa” a. Uuni käynnistetään koskettamalla haluttua muistinäppäintä. Käynnistysnäppäintä ei tarvitse koskettaa. b. Keskeytystoiminto on vapautettu, ja oven avaaminen peruuttaa ohjelman jäljellä olevan ajan. c. Uunia ei voi ohjelmoida tai käyttää manuaalisesti, ennen kuin ohjelman lukitustoiminto on vapautettu. K. Ohjelman lukituksen vapauttaminen

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

Suomi (Jatkuu seuraavalla sivulla.) Käyttö NE-2153-2/NE-1653

2. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy. “0” ilmestyy näyttöön. Samalla kun kosketat käynnistysnäppäintä, kosketa ohjelmointinäppäintä, kunnes digitaalisen näyttöruutuun ilmestyy “PROG” ja “P” (yli 2 sekunnin ajaksi).

3. Ohjelman lukitustoiminto on nyt vapautettu.

Huomautus: “Ohjelman lukitustoiminto vapautettu” a. Uuni palautuu kahden kosketuksen toimintatilaan (numero-/muistinäppäin + käynnistysnäppäin). b. Toistaminen ja keskeyttäminen ovat toiminnassa. c. Muistinäppäimet voidaan ohjelmoida. d. Manuaalinen kuumennus on toiminnassa. e. Äänen voimakkuus, pituus ja korkeus (merkkiääni kuumennusjakson lopussa/ suodattimen puhdistushälytys) ovat toiminnassa. L. Ohjelmointilistan lukeminen

1. Avaa ovi ja jätä se auki.

2. Samalla, kun kosketat käynnistysnäppäintä, kosketa numeronäppäintä “1”.

Kaikkien nykyisten ohjelmointien tiedot (jokaiseen numero-/muistinäppäimeen asetettu ohjelma (A0–C9), merkkiääni, ohjelman lukitus, uunin lampun asetukset oven ollessa auki, uunin lampun vilkkumisasetukset kuumennusjakson lopussa ja uunin lampun himmennysasetukset kuumennustietojen aikana) ilmestyvät pysyvästi. Huomautus: Jos suodattimen puhdistushälytyksen laskuri on asetettu, se tulee näkyviin ohjelman lukituksen jälkeen. Miten muistin sisältö poistetaan

1. Avaa ovi, pidä se auki ja kosketa ohjelmointinäppäintä.

2. Valitse muistin numero, jonka haluat tyhjentää ja kosketa tehotason valintanäppäintä.

3. Kosketa pysäytys-/nollausnäppäintä, ja “0” ilmestyy osoittamaan, että muisti on

tyhjennetty. *Muistin sisältö tyhjenee automaattisesti, jos sen päälle ohjelmoidaan.

Käyttö NE-2153-2/NE-1653 M. Merkkiäänen valinta (Uunia ei voi ohjelmoida, ennen kuin ohjelman lukitustoiminto on vapautettu.) Merkkiäänen voimakkuus (4 tasoa), pituus (3 vaihtoehtoa), äänen korkeus (3 vaihtoehtoa) ja suodattimen puhdistushälytyksen nousu (3 vaihtoehtoa) voidaan asettaa. Voit valita haluamasi yhdistelmän äänen voimakkuudesta, pituudesta ja noususta. Tehtaalla on esiasetettu suurin äänenvoimakkuus (#3), 3 merkkiääntä ja normaali korkeus. Äänenvoimakkuuden valitseminen

1. Varmista, että uuni on liitetty oikein maadoitettuun pistorasiaan.

2. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy. “0” ilmestyy näyttöön.

3. Kosketa ohjelmointinäppäintä ensin ja sitten käynnistysnäppäintä.

“3 bEEP” ja summeriäänen asetusten osoitin “1” ilmestyvät digitaaliseen näyttöruutuun, ja “PROG” alkaa vilkkua.

4. Valitse haluamasi äänen voimakkuus koskettamalla käynnistysnäppäintä.

Koskettamalla toistuvasti käynnistyspainiketta voimakkuus hiljenee ja mykistyy lopulta. Ääni kuuluu asetetulla voimakkuudella ja digitaalisessa näyttöruudussa näkyy voimakkuustaso numeroina (3 – 0 voimakkaimmasta äänettömään) sekä sana “bEEP”. [Esimerkki]: 3 bEEP: voimakkain (tehdasasetus) 1 bEEP: hiljainen 2 Beep: keskitaso 0 bEEP: äänetön

5. Kosketa ohjelmointinäppäintä uudelleen, “PROG” lakkaa vilkkumasta ja asetettu

äänen voimakkuus ilmestyy 3 sekunnin ajaksi. Sitten ilmestyy “0”. Voit asettaa merkkiäänen pituuden koskettamalla käynnistysnäppäintä vaiheen 5 jälkeen ja ennen kuin “0” ilmestyy. Äänen pituuden valitseminen Äänen pituudessa kuumennusjakson lopussa on 3 vaihtoehtoa. 3 merkkiääntä (tehtaan asetus) Lyhyitä merkkiääniä 60 sekunnin ajan

3. Yksi merkkiääni 5 sekunnin ajan, sitten 3 merkkiääntä 30 sekuntia myöhemmin ja

jälleen 60 sekuntia myöhemmin. (Summerimuistutustoiminnot estävät ruokaa unohtumasta uuniin.)

6. Kosketa käynnistysnäppäintä 3 sekunnin sisällä siitä, kun olet koskettanut

ohjelmointinäppäintä vaiheessa 5. A. “PROG” vilkkuu. B. Nykyinen merkkiäänen pituus näkyy. C. Näyttö ja asetus vaihtuvat yllä olevien vaihtoehtojen 1, 2 ja 3 mukaan joka kerralla, kun käynnistysnäppäintä painetaan.

7. Kun haluttu äänen pituus on valittu, kosketa ohjelmointinäppäintä uudelleen. “PROG”

lakkaa vilkkumasta ja kuumennusjakson loppuun asetettu äänen pituus ilmestyy 3 sekunnin ajaksi. Sitten ilmestyy “0”. Voit asettaa merkkiäänen nousun koskettamalla käynnistysnäppäintä vaiheen 7 jälkeen ja ennen kuin “0” ilmestyy.

Suomi (Jatkuu seuraavalla sivulla.) Käyttö NE-2153-2/NE-1653 Äänen korkeuden valitseminen Äänen korkeuteen kuumennusjakson lopussa on 3 vaihtoehtoa. : Matala, : Normaali (tehtaan asetus), : Korkea

8. Kosketa käynnistysnäppäintä 3 sekunnin sisällä siitä, kun olet koskettanut

ohjelmointinäppäintä vaiheessa 7. A. “PROG” alkaa vilkkua. B. Nykyinen äänen korkeus näkyy. C. Näyttö ja asetus vaihtuvat vaihtoehtojen “ ”, “ ” ja “ ” mukaan joka kerralla, kun käynnistysnäppäintä kosketetaan (Kohdassa “bE” “bEEP”).

9. Kun haluttu äänen korkeus on valittu, kosketa ohjelmointinäppäintä uudelleen.

“PROG” lakkaa vilkkumasta ja kuumennusjakson loppuun asetettu äänen korkeus ilmestyy 3 sekunnin ajaksi. Sitten ilmestyy “0”. Voit asettaa suodattimen puhdistushälytyksen äänen korkeuden koskettamalla käynnistysnäppäintä vaiheen 9 jälkeen ja ennen kuin “0” ilmestyy. Suodattimen puhdistushälytyksen äänen korkeus Suodattimen puhdistushälytyksen äänen korkeudessa on 3 vaihtoehtoa. : Matala, : Normaali (tehtaan asetus), : Korkea

10. Kosketa käynnistysnäppäintä 3 sekunnin sisällä siitä, kun olet koskettanut

ohjelmointinäppäintä vaiheessa 9. A. “PROG” alkaa vilkkua. B. Nykyinen suodatinhälytyksen äänen korkeus näkyy. C. Näyttö ja asetus vaihtuvat vaihtoehtojen “ ”, “ ” ja “ ” mukaan joka kerralla, kun käynnistysnäppäintä kosketetaan (Kohdassa “EP” “bEEP”).

11. Kun haluttu suodattimen puhdistushälytyksen äänen korkeus on valittu, kosketa

ohjelmointinäppäintä uudelleen. “PROG” lakkaa vilkkumasta, ja suodattimen puhdistushälytyksen äänen korkeus ilmestyy 3 sekunnin ajaksi. Sitten ilmestyy “0”. Huomautus: Jos ilmansuodattimen puhdistuksen tuntiarvoksi on asetettu “0”, suodattimen puhdistushälytyksen korkeutta ei voi valita. N. Ilmansuodattimen ohjelmointimenettely

1. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy. “0” ilmestyy digitaaliseen näyttöruutuun.

2. Samalla kun kosketat käynnistysnäppäintä, kosketa numeronäppäintä “7”.

3. Näytössä näkyy ohjelmoimasi ilmansuodattimen puhdistusten välinen aika (tunteina)

tai alkuperäinen valmistajan asettama aika.

4. Aseta haluamasi puhdistusten välinen aika koskettamalla vastaavia

numeronäppäimiä. (Enintään 9999 tuntia) [Esimerkki]: Kosketa numeronäppäimiä “6”, “0” ja “0”, jos haluat asetukseksi 600 tuntia. (Jatkuu seuraavalla sivulla.)

Käyttö NE-2153-2/NE-1653

5. Kosketa ohjelmointinäppäintä.

Tämä päättää ilmansuodattimen puhdistusten välisen ajan asettamisen.

6. 3 sekunnin kuluttua “0” ilmestyy digitaaliseen näyttöruutuun. Uuni on nyt käyttövalmis.

Huomautus: Kun “FILt”-merkki ilmestyy digitaaliseen näyttöruutuun, poista ilmansuodatin ja puhdista se. Tyhjennä näyttö koskettamalla pysäytys-/nollausnäppäintä 2 sekunnin ajan. Suodattimen puhdistushälytyslaskurin näyttäminen

1. Avaa ovi ja jätä se auki.

2. Samalla kun kosketat käynnistysnäppäintä, kosketa numeronäppäintä “5”.

3. Kumulatiivinen kokonaiskäyttöaika alkaa alusta ja näkyy, kun se on tyhjennetty.

3 sekunnin kuluttua “0” ilmestyy digitaaliseen näyttöruutuun. Huom. Jos uuni lopettaa toiminnan lyhyen käytön jälkeen, tarkista ilmansuodattimen puhtaus ennen huoltoon soittamista. O. Uunin lamppu (Uunia ei voi ohjelmoida, ennen kuin ohjelman lukitustoiminto on vapautettu.) pUunin lampun asetukset, kun ovi on auki Käännä uunin lampun asetukset pois (OFF)

1. Avaa ovi ja jätä se auki.

Uunin lamppu syttyy, ja “0” ilmestyy.

2. Samalla kun kosketat käynnistysnäppäintä, kosketa numeronäppäintä “9”.

“PROG” alkaa vilkkua. Edelliset uunin lampun asetukset näkyvät.

3. Kosketa käynnistysnäppäintä.

Huomautus: “on” “oFF” “on” toistuu joka kerta, kun näppäintä painetaan.

4. Kosketa ohjelmointinäppäintä.

“PROG” lakkaa vilkkumasta ja uunin lampun asetukset näkyvät 3 sekunnin ajan. Sitten ilmestyy “0”. Voit jatkaa vaiheeseen 5 painamalla käynnistysnäppäintä vaiheen 4 jälkeen ja ennen kuin “0” ilmestyy.

Suomi (Jatkuu seuraavalla sivulla.) Käyttö NE-2153-2/NE-1653 pUunin lamppu vilkkuu kuumennusjakson lopussa Uunin lampun vilkkumisen asettaminen päälle (ON) kuumennusjakson lopussa

5. Kosketa käynnistysnäppäintä 3 sekunnin sisällä siitä, kun olet koskettanut

ohjelmointinäppäintä vaiheessa 4. “PROG” alkaa vilkkua. Edelliset uunin lampun vilkkumisasetukset näkyvät.

6. Kosketa käynnistysnäppäintä.

Huomautus: “oFF” “on” “oFF” toistuu joka kerta, kun näppäintä painetaan.

7. Kosketa ohjelmointinäppäintä.

“PROG” lakkaa vilkkumasta ja uunin lampun vilkkumisasetukset näkyvät 3 sekunnin ajan. Sitten ilmestyy “0”. Voit jatkaa vaiheeseen 8 painamalla käynnistysnäppäintä vaiheen 7 jälkeen ja ennen kuin “0” ilmestyy. pUunin lampun kirkkauden säätäminen kuumennuksen aikana Voit vähentää uunin sisällä olevan lampun kirkkautta kuumennuksen aikana

8. Kosketa käynnistysnäppäintä 3 sekunnin sisällä siitä, kun olet koskettanut

ohjelmointinäppäintä vaiheessa 7. “PROG” alkaa vilkkua. Edelliset uunin lampun himmennysasetukset näkyvät.

9. Kosketa käynnistysnäppäintä.

Huomautus: “oFF” “on” “oFF” toistuu joka kerta, kun näppäintä painetaan.

10. Kosketa ohjelmointinäppäintä.

“PROG” lakkaa vilkkumasta ja uunin lampun himmennysasetukset näkyvät 3 sekunnin ajan. Sitten ilmestyy “0”.

Ennen kypsennystä MIKROAALTOJEN PERUSASIOITA YLEISET OHJEET

MIKROAALTOUUNISSA Tietyt periaatteen vaikuttavat ruoan valmistuksen onnistumiseen mikroaaltouunissa. Niihin kuuluvat: Katso jokaisen ruokakategorian ajat, lämmitystekniikat sekä ruokien esivalmistelut.

1. RUOKIEN LÄMPÖTILAT — Pakasteet ja

jääkaapista suoraan otetut ruoat vaativat pidempiä kuumennusaikoja, jotta ne saavuttavat tarjoilulämpötilan, kuin huoneenlämpöiset ruoat. JÄÄKAAPPILÄMPÖISTEN RUOKIEN LÄMMITTÄMINEN Ruoat, jotka on säilytetty jääkaapissa (5 °C), tulee peittää ennen lämmittämistä, lukuun ottamatta leipiä, piiraita tai muita leivonnaisia, jotka tulisi lämmittää ilman peittämistä mehukkuuden säilymiseksi.

2. RUOAN AINESOSAT — Ruoat, joissa on paljon

sokeria, suolaa, rasvaa ja kosteutta, kuumenevat nopeammin, koska nämä ominaisuudet vetävät puoleensa mikroaaltoenergiaa. Kiinteämmät ruoat, joissa on paljon proteiinia ja kuituja, imevät mikroaaltoenergiaa hitaammin ja vaativat pidemmän kypsennysajan.

3. MÄÄRÄ/TILAVUUS — Mitä isompi ruokakappale,

sitä kauemmin sen lämmitys kestää.

4. ASTIAT — Keramiikka, pahvi, posliini, styroksi,

lasi ja muovi soveltuvat mikroaaltouuniin seuraavin varoituksin. Sellaisten ruokien lämmittäminen, joissa on joko paljon sokeria tai paljon rasvaa, tulisi tehdä VAIN korkeita lämpötiloja kestävissä astioissa, koska nämä ruoat kuumenevat hyvin kuumiksi. Vaahtomuoviastioiden käyttäminen aiheuttaa vaahtomuovin vääntymisen. Lasi- tai muovilautaset vaativat matalia lämpötiloja, muuten ne halkeavat tai vääntyvät. ÄLÄ LÄMMITÄ ruokia SULJETUISSA astioissa tai pusseissa. Ruoka laajenee lämmitettäessä ja voi rikkoa astian tai pussin.

5. VÄLTÄ METALLIA, koska se “sinkoaa” mikroaallot

ja aiheuttaa epätasaisen kuumenemisen. Joskus ne voivat myös kipinöidä, joka voi vaurioittaa uunin sisusta, metalliastiaa tai levyn vannetta. Useimmat ruoat tulisi jättää hieman raaoiksi ja pitää jääkaapissa, jotta mikroaaltouunissa lämmitettäessä ei tapahdu ylikuumenemista. Keitetyt ruoat, kuten vihannekset, voidaan annostella lautasille ja peittää kuumennuksen ajaksi, eivätkä ne menetä väriään, rakennettaan tai ravintosisältöään.

HUONEENLÄMPÖISTEN RUOKIEN

Ruoat kuten säilykkeet, vihannekset jne. vaativat merkittävästi lyhyempiä lämmitysaikoja kuin jääkaapissa pidetyt ruoat.

TÄRKEITÄ SUOSITUKSIA

1. Saat parhaan tuloksen, jos jätät ruoan

valmistamisen aikana hieman raaemmaksi, jotta se ei ylikuumene tässä uunissa.

2. MUISTA, että kun kuumennussykli on päättynyt,

ruoan sisälämpötila jatkaa nousua vielä hieman mikroaaltokuumennuksen jälkeen.

3. Usein leipiä, piiraita ja piirakoita lämmitetään väärin

mikroaaltouunissa. Ne ovat kuivempia päältä kuin sisältä ja lämpiävät hitaammin. Tästä syystä leivonnaisia tulisi lämmittää VAIN, kunnes pinta on lämmin kosketettaessa (50 – 55 °C).

4. ÄLÄ YLIKUUMENNA RUOKIA: 99 % kaikista

mikroaaltouunilla tehdyn ruoan laatua koskevista valituksista johtuu ylikuumentamisesta.

6. Lämmitetyt nesteet voivat räjähtää, jos niitä ei

sekoiteta ilman kanssa. Älä lämmitä nesteitä mikroaaltouunissa ilman sekoittamista. Suomi

Kypsennysohjeet — Kuumennuksen ja sulatuksen aikataulukot — Alla olevan taulukon ajat ovat ainoastaan viitteellisiä. Useat tekijät, kuten esim. ruoan aloituslämpötila, vaikuttavat vaadittuun kuumennusaikaan. Kypsennys- ja sulatusajat täytyy säätää tarpeen mukaan. Kaikki ajat on tarkistettu käyttämällä alla esitettyjen aloituslämpötilojen mukaisia ruokia: Kylmät ruoat............ noin +5 °C Pakastetut ruoat...... noin -18 °C Tarkista aina oikea sisälämpötila elintarvikeviranomaisten antamien määräysten mukaisesti. Aika noin Toiminto Sulatus Ruoka Kalafileet Jauheliha Kokonainen kana Ruoka-annokset Useampi annos Yksi annos Omenapiiras Kakut Sämpylät Paino 500 g 500 g 1,36 kg Tehotaso SULATUS (P1) 1,36 kg 275 g 1 annos 1 annos 1 annos 50 g NE-2153-2 NE-2143-2 8 min 5 min 25 min 8 min 5 min 25 min NE-1653 NE-1643 8 min 5 min 25 min 20 min 8 min 1 min 15 s 2 min 30 s 20 min 8 min 1 min 15 s 2 min 30 s 20 min 8 min 1 min 15 s 2 min 30 s 20–25 s 30–40 s 3 min 30 s 2 min 45 s 50 s 4 min 45 s 3 min 55 s 3 min 1 min 5 min 20 s NE-1843 Jääkaappilämpöisen Munakokkeli raa’an ruoan kypsennys Parsakaali Kalafileet Pekoni Broileriannokset 2 munaa + 2 rkl maitoa 500 g 500 g 2 viipaletta 500 g 20–25 s TÄYSITEHO (P10) 3 min 2 min 20 s 40 s 4 min Pakasteiden kypsennys ja/tai lämmitys 500 g 167 g 3 min 20 s 4 min 4 min 30 s TÄYSITEHO 1 min 20 s 1 min 40 s 1 min 55 s (P10) Herneet Keitetty riisi Kypsennetyt makkarat Kypsennetyt kanansiivet Kypsennetty laatikossa oleva juustopurilainen x 3 (50 g kappale) 50 s x 7 kappaletta 1 min 20 s 1 min 40 s 1 min 55 s 75 g 50 s 1 min 1 min 5 s 30 s 30 s 30 s 4 min 3 min 16 s 50 s 50 s 56 s 4 min 30 s 3 min 15 s 18 s 56 s 56 s 1 min 10 s Suklaakinuskikakku 1 annos 1 min 1 min 5 s SULATUS (P1) Kypsän jääkaappilämpöisen ruoan lämmitys Lasagne Chili Omenapiiras Pippurikastike Kypsennetyt pavut Keitto 325 g 325 g 1 annos 100 ml 100 ml 125 ml 3 min 20 s TÄYSITEHO 2 min 30 s (P10) 14 s 40 s 40 s 48 s VIHJEITÄ: • Älä kypsennä/lämmitä/sulata suoraan uunin pohjalla: käytä sopivaa astiaa.

• Sulattaessasi useampia ruoka-annoksia käännä ja erottele ruoka pienempiin osiin sulatusajan puolivälissä mikroaaltoenergian tunkeutumisen helpottamiseksi.
• Kiinteitä/tiiviitä ruokia ei pidä kypsentää pakasteesta, sillä ne ylikypsyvät reunoista, ennen kuin keskusta on saavuttanut vaaditun lämpötilan.
• Peitä ruoat tarpeen vaatiessa kuumennuksen/lämmityksen ajaksi. Tämä säilyttää kosteuden ja estää roiskumiset.
• Avaa kannet/pistele kelmuun reikiä ennen peitettyjen ruokien kuumentamista/lämmittämistä.
• Sekoita tai ravista ruokia kypsennyksen/sulatuksen puolivälissä lämmön tasaisempaa leviämistä varten.
• Anna ruoan tasaantua ennen lämpötilan tarkistusta ja tarjoilua.

Automaattisten virhekoodien selitykset Tämä uuni tarkkailee omaa toimintaansa ja näyttää virhekoodin digitaalisessa näyttöruudussa, jos ongelmia ilmenee. Mitä tehdä, jos virhekoodi ilmestyy: Irrota pistoke pistorasiasta, ja odota vähintään 10 sekuntia, ennen kuin kytket virran uudestaan. Ellei toiminta jatku normaalisti, noudata seuraavaa taulukkoa. KOODI F01 F33 F44 F81–82 F86–87 U30

ONGELMA Poistoilma on liian kuumaa Viallinen termistoripiiri Viallinen ohjauspaneeli Viallinen relepiiri Viallinen relepiiri Muistin avulla valmistus on ylittänyt enimmäisajan kahden annoksen ja kolmen annoksen asetuksessa. KORJAUSTAPA (ALLA) 1./2./3./4./5. 1./5. 1./5. 5./6./7. 1./5. Tarkista ja muuta aika. — Katso sivu 267, vaihe 3 “Huomautus”. Uuni sammuu automaattisesti. Irrota pistoke pistorasiasta. Uunista kuuluu jatkuvasti äänimerkki. Uuni kytkeytyy käyttökuntoon, kun se on jäähtynyt. Siirrä uuni viileämpään tilaan. Jos ongelma jatkuu, ota yhteys huoltoliikkeeseen. Uuni toimii, vaikka virhekoodi on näytössä, mutta ei suunnitellulla tavalla. Ota yhteys huoltoliikkeeseen. Paina pysäytys-/nollausnäppäintä, ja yritä uudelleen. Huomautus: Näytössä näkyvät yllä esitetyt koodit eivät ilmaise laitteen kaikkia mahdollisia vikoja. Uunien asennus päällekkäin Tärkeää Valmistelu

1. Irrota pistoke pistorasiasta ennen asennusta.

2. Päällekkäin asennettaessa on käytettävä

Panasonicin liitoslevyä A1134-3280 (saatavissa huoltoliikkeen kautta).

3. Päällekkäin voidaan asettaa vain seuraavat mallit.

NE-2153-2, NE-1653, NE-2143-2, NE-1843, NE-1643

4. Päällekkäin voidaan asettaa vain kaksi laitetta.

Varmista, että uuni on tyhjä. Asennus

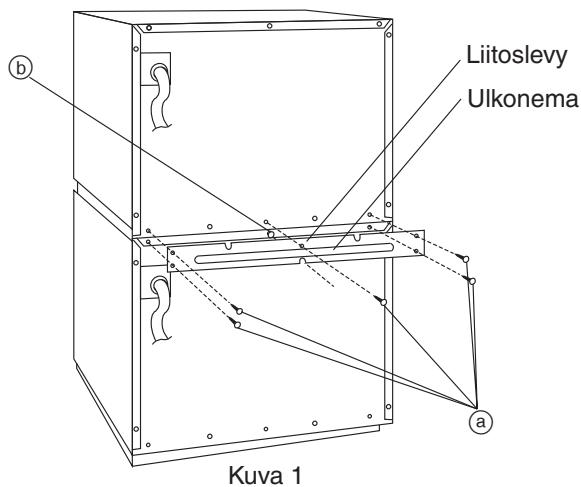

1. Asenna laitteet päällekkäin ja irrota laitteista viisi

ruuvia a kuvassa 1 esitetyllä tavalla.

2. Löysennä ruuvia b.

3. Liitoslevyn ulkoneman täytyy osoittaa poispäin

uunista. Aseta liitoslevy ruuvin kohtaan b.

4. Kiinnitä ja kiristä viisi ruuvia a ja ruuvi b. Katso

5. Varmista, että ylimmäinen uuni on turvallisella ja

työskenneltävällä korkeudella. Liitoslevy Liitoslevy

Ulkonema Ulkonema Kuva 1 Kuva 2

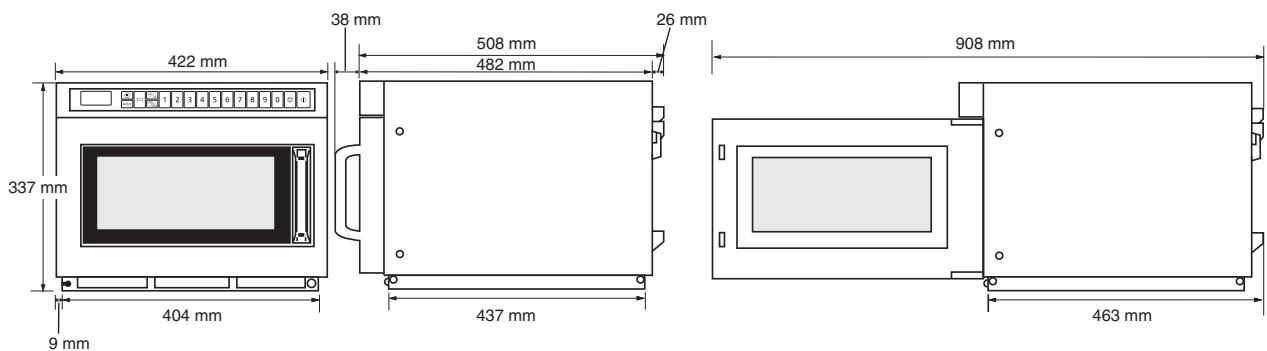

PL1: 50 % PL2: 25 % 2450 MHz 2450 MHz Ulkomitat (leveyssyvyyskorkeus) 422508337 mm 422508337 mm Uunin mitat (leveyssyvyyskorkeus) 330310175 mm 330310175 mm 30 kg 30 kg Ohjelmoitava enimmäisaika lämmitykseen = 25 minuuttia = 30 minuuttia 30 minuuttia (digitaalinen) / 10 kosketuslevyä Ohjelmoitava enimmäisaika yhden vaiheen lämmitykseen P1 ja P0 = 30 minuuttia P10 – P2, PU1 – PL2 = 15 minuuttia Taajuus Paino Ajastin *IEC testausmentelmä Valmistaja pidättää oikeudet muutoksiin siitä erikseen ilmoittamatta. 38 mm 422 mm 26 mm 508 mm 482 mm 908 mm 337 mm 404 mm 437 mm 463 mm 9 mm
