CI 640 CB - CI 640 CB - Induktioliesitaso CANDY - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE CI 640 CB - CI 640 CB CANDY

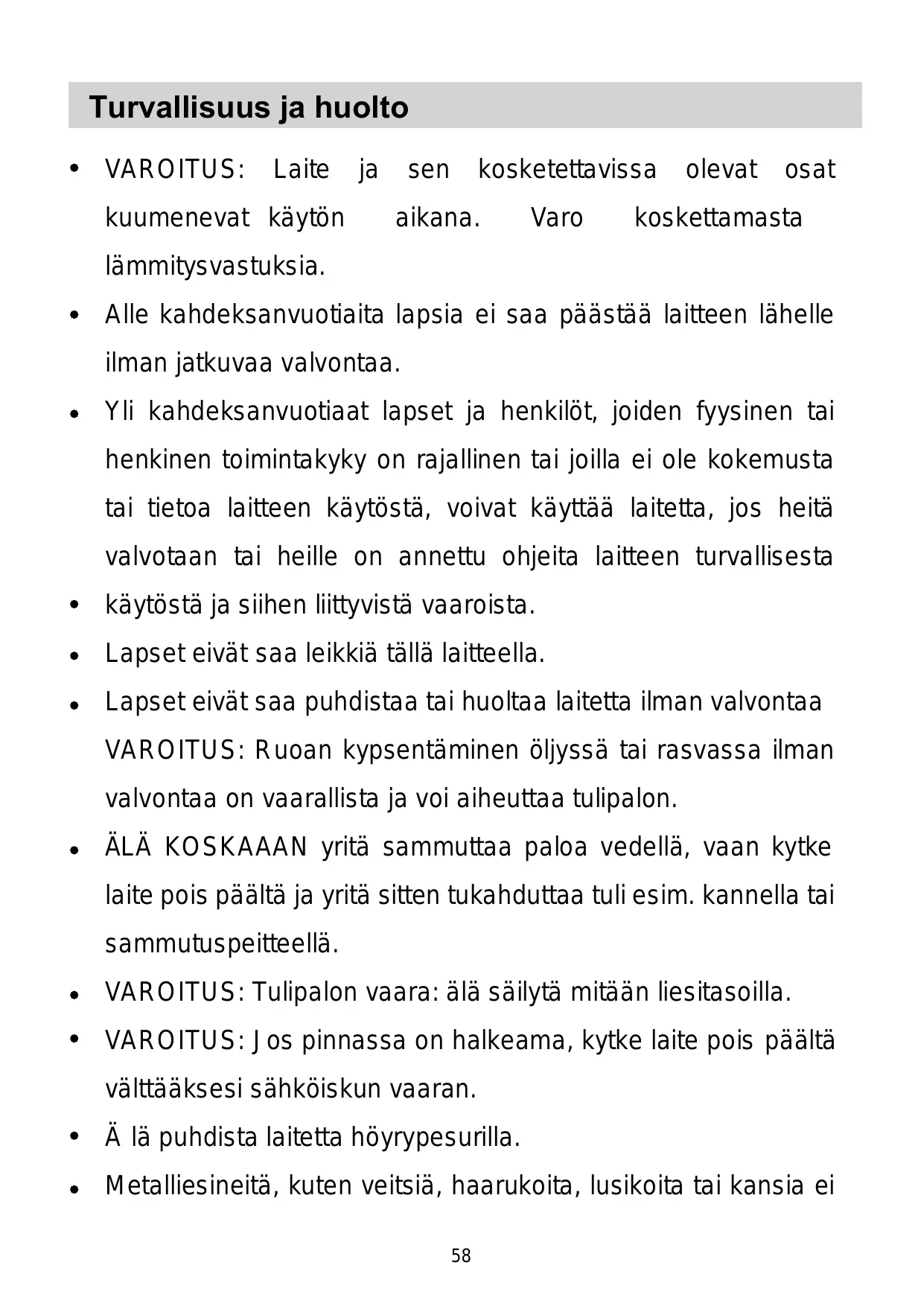

Turvallisuus ja huolto VAROITUS: Laite kuumenevat käytön

sen kosketettavissa aikana. Varo olevat osat koskettamasta lämmitysvastuksia. Alle kahdeksanvuotiaita lapsia ei saa päästää laitteen lähelle ilman jatkuvaa valvontaa. Yli kahdeksanvuotiaat lapset ja henkilöt, joiden fyysinen tai henkinen toimintakyky on rajallinen tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, voivat käyttää laitetta, jos heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Lapset eivät saa leikkiä tällä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa VAROITUS: Ruoan kypsentäminen öljyssä tai rasvassa ilman valvontaa on vaarallista ja voi aiheuttaa tulipalon. ÄLÄ KOSKAAAN yritä sammuttaa paloa vedellä, vaan kytke laite pois päältä ja yritä sitten tukahduttaa tuli esim. kannella tai sammutuspeitteellä. VAROITUS: Tulipalon vaara: älä säilytä mitään liesitasoilla. VAROITUS: Jos pinnassa on halkeama, kytke laite pois päältä välttääksesi sähköiskun vaaran. Ä lä puhdista laitetta höyrypesurilla. Metalliesineitä, kuten veitsiä, haarukoita, lusikoita tai kansia ei

pyyhi roiskeet kannen päältä ennen sen avaamista. liedenpinnan tulee antaa jäähtyä ennen kannen sulkemista. Sammuta liesi säätimestä käytön jälkeen, älä luota pelkkään keittoastian tunnistimeen. laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko - ohjausjärjestelmän avulla. Kiinteästi kytketyn laitteen virran on oltava kytkettävissä pois säännösten mukaisesti. ohjeissa on mainittava käytettävän johdon tyyppi ottaen huomioon laitteen takapinnan lämpötila. Jos virtajohto on vaurioitunut, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai tämän valtuuttama huoltomies tai henkilö, jolla on vastaava pätevyys. HUOMAUTUS: Jotta vältetään ylikuumenemissuojan asetuksen vahingossa tapahtuvan muuttamisen aiheuttama vaara, laitteen virransyöttöä ei saa järjestää ulkoisen kytkentälaitteen, kuten ajastimen, kautta, eikä laitetta saa kytkeä virtapiiriin, jonka virta kytkeytyy säännöllisesti päälle ja pois päältä.

FINN pidä asettaa liesitasolle, koska ne saattavat kuumentua. Arvoisa Asiakas, Haluamme kiittää sinua siitä, että olet valinnut CANDYn induktiokeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin. Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten. Johdanto induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille. Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma. Toiminta Induktiokeittotaso koostuu sähkökierukasta, rautamagneettisesta laatasta ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä. rautakattila magneettipiiri lasikeraaminen keittotaso induktori indusoitu virta

FINN Turvallisuus Asennus Asennuksen suoritus

1. Tee reikä huonekalun pintaan kuvassa

annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1). Olemme suunnitelleet tämän keittotason kotitalouskäyttöön. Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia. Ylikuumenemissuoja Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammuu automaattisesti. Ilmoitus keittolevyllä olevista esineistä Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan. +0.4 49+0.1cm +0.4 56+0.1cm J NP

POQ JNP Jälkilämmön hälytys Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain ”H” varoittaa koskemasta keittotasoon. Suoja automaattisammutuksella Automaattisammutus on yksi induktiokeittotason suojatoimista. Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta: 1-3 Aika, jonka jälkeen keittoalue sammuu automaattisesti 8 tuntia 4-6 4 tuntia 7-9 2 tuntia Tehotaso

2. Varmista aina, että induktiokeittotaso on

lujasti kiinni tukitasossa ja hyvin tuuletettu (kuva 2).

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu. A_h _djWa[ (kuva 2) Huomio Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa. Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

3. Asetettuasi keittotason, kiinnitä se

tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan. Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä. Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen. Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm. Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta. Kaapeli ei saa taittaa tai litistää. Neliö Varotoimenpiteet (1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse. (2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle. (3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö. (4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä. (5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi. Induktiokeittotason kuvaus Ilman sisääntulo Lasikeraaminen taso Ohjauspaneeli

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3: Ilman ulostulo Ohjauspaneelin kaavio

CI640C Sähkökytkentä

400V 2-N 50/60Hz Musta Ruskea Harmaa ja sininen Keltainen/ Vihreä

50/60Hz Musta ja ruskea

CI136 CID613 Harmaa ja sininen Keltainen/ Vihreä Varmista, että sähkölaitteisto on varustettu tehokkaalla maattokytkennällä säädösten ja määräysten mukaan. Maadoitus pakollista.

1.Lämmitettävän alueen valintapainike 2.Ajastin 4.Turvalukituksen painike 3.ON/OFF 5.Tehon säätö 6.Boost

minuutin kerrallaan; painamalla painiketta ”-” asetus pienenee 1 minuutin kerrallaan. Kun asetettava aika ylittää 99 minuuttia, ajastin menee nollaan automaattisesti. Painamalla yhtä aikaa painikkeita ”+” ja ”-” näyttö palaa 0:aan. Valmistelut ennen käyttöä: Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle Vahvista ajastintoiminto (TIMER)

1. Valitse etukäteen valitun keittoalueen

teho, paina painiketta ”timer” ja aseta aika.

2. Kun ajastin on vilkkunut noin 5 sekuntia,

asetettu aika vahvistetaan automaattisesti.

3. Ajan asetuksen jälkeen, paina ”TIMER”

varmistaaksesi halutun asetuksen. Ajastintoiminnon peruutus (TIMER) Paina painiketta ”timer” 5 sekuntia peruuttaaksesi edellä asetetun toiminnon. Näytössä näkyy 0. Turvatoiminto lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella. Toimintaohjeet Painikkeen ”ON/OFF” painamisen jälkeen kaikki valodiodit näyttävät merkkiä ”-”. Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita ”+” tai ”-”, näytössä näkyy standardiasetuksena 5. Säädä painikkeilla ”+” tai ”-” haluttu tehotaso. Painamalla yhtä aikaa painikkeita ”+” ja ”-”, aikaisemmat asetukset nollataan ja keittotason alue sammuu. Katso taulukosta sivulla 55 keittotason eri alueiden tehot. Huomio: painettuasi painiketta ”ON/OFF”, induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä 1 minuuttiin. Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli ”Lo” ja kaikki muut toiminnot ovat poissa päältä. Lukituksen avaaminen Pidä lukituslaitteen (Interlock) painiketta painettuna 2 sekunnin ajan. BOOST-toiminto (pikalämmitys) Keittämisen nopeuttamiseksi, paina painiketta ”BOOST” valittuasi keittoalueen. Näytössä näkyy ”P”. Huomio:

1. BOOST-toiminto kestää korkeintaan 5

minuuttia, jonka jälkeen keittotaso palaa alkuasetuksiin. AJASTIN-toiminto (TIMER) Painamalla TIMER-painiketta, valodiodi vilkkuu näytössä ja ajan säätäminen on mahdollista. Painikkeilla ”+” tai ”-” voidaan aika säätää välillä 1 – 99 minuuttia. Painamalla painiketta ”+” asetus kasvaa 1

2. BOOST-toiminto on saatavissa

ainoastaan keittotason oikealle takaalueelle.(CI136).

FINN CI630C/1B CI640CB ”BOOST”-toiminnon peruutus Valitse alue, jossa BOOST-toiminto on toiminnassa ja paina painiketta BOOST peruuttaaksesi tämän asetuksen. Taso palautuu aikaisemmin valittuun tehoon. Jos painetaan painiketta ”-” BOOST- toiminnon aikana, palautuu tehotaso 9. Keittoalueiden maksimiteho

Annetut tehot voivat vaihdella kattilan valmistusmateriaalin ja mittojen mukaan. Kattiloiden valinta valurautapaistinpannu paistettuja ruokia varten emaloitu teräskeitin emalikattila teräskattila valurautakasari valurautapannu valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla.

Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista: Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli ”U”, kattila ei sovi induktiokeittotasolle.

2. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva

käytettäväksi induktiokeittotasolla. HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion. Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm.

FINN Puhdistus ja huolto Keittotason pinta on puhdistettava seuraavalla tavalla: Likatyyppi Miten puhdistetaan vähän likainen erittäin likainen kuumalla vedellä, kuivaa sen jälkeen kuumalla vedellä ja kuivaa sitten lasikeramiikalle tarkoitetulla hankaussienellä. Kaada vaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta. poistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta). pinttynyt lika sulanut sokeri, muovi tai alumiini Puhdistukseen käytettävä väline sieni lasikeramiikalle tarkoitettu erikoissieni lasikeramiikalle tarkoitettu tarrapaperi lasikeramiikalle tarkoitettu tarrapaperi Huomio: kytke kodinkone irti ennen puhdistamista. Vikailmoitus ja tarkistus Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit: Ongelma F0/F1/F2 F3-F8 Mahdolliset syyt vika tuulettimessa lämpötila-anturissa vika E1/E2 normaalista poikkeava sähköjännite E3/E4 normaalista poikkeava lämpötila E5/E6 riittämätön lämmön säteily ratkaisu ota yhteyttä myyjään ota yhteyttä myyjään tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle. tarkista kattila sytytä laite uudestaan sen jälkeen kun se on jäähtynyt Tämä on luettelo yleisimmistä vioista. Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa. ASIAKASPALVELU Ennen tekniseen tukeen soittamista Jos laite ei toimi suosittelemme: — tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan; — tarkistamaan yllä annetun taulukon yleisimmistä vioista. Jos vian syytä ei löydy: sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista. Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen. HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen. Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2012/19/EC mukaan. Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla. Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö ja elektronisten laitteiden kierrätyskeskukseen. Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.
