KÄYTTÖOHJE UC3520A DOLMAR

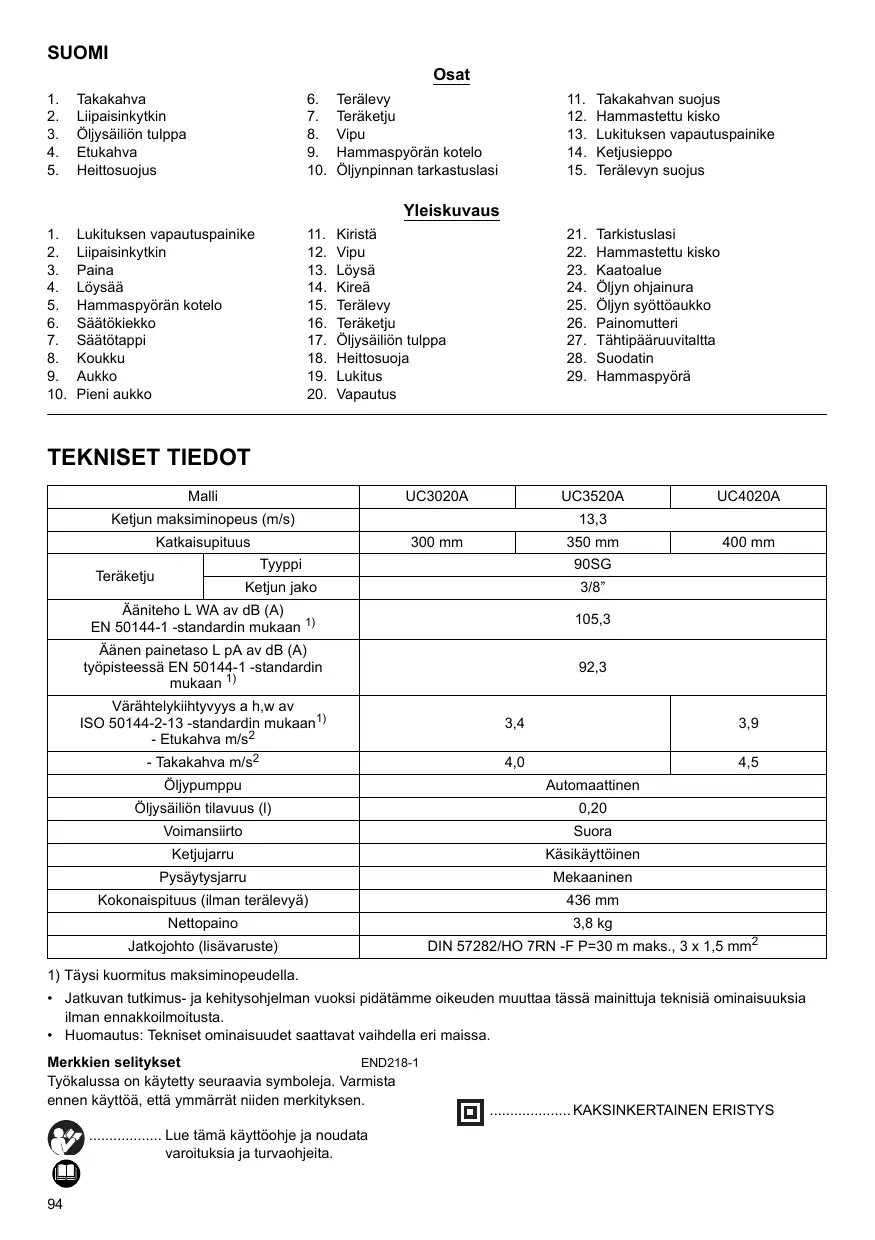

Takakahva Liipaisinkytkin Öljysäiliön tulppa Etukahva Heittosuojus

Terälevy Teräketju Vipu Hammaspyörän kotelo Öljynpinnan tarkastuslasi

Lukituksen vapautuspainike Liipaisinkytkin Paina Löysää Hammaspyörän kotelo Säätökiekko Säätötappi Koukku Aukko Pieni aukko

Kiristä Vipu Löysä Kireä Terälevy Teräketju Öljysäiliön tulppa Heittosuoja Lukitus Vapautus

Takakahvan suojus Hammastettu kisko Lukituksen vapautuspainike Ketjusieppo Terälevyn suojus

Tarkistuslasi Hammastettu kisko Kaatoalue Öljyn ohjainura Öljyn syöttöaukko Painomutteri Tähtipääruuvitaltta Suodatin Hammaspyörä Yleiskuvaus TEKNISET TIEDOT Malli UC3020A UC3520A Ketjun maksiminopeus (m/s) Katkaisupituus 300 mm 350 mm Tyyppi Teräketju UC4020A 13,3 Ketjun jako 3/8” Ääniteho L WA av dB (A) EN 50144-1 -standardin mukaan 1) 105,3 Äänen painetaso L pA av dB (A) työpisteessä EN 50144-1 -standardin mukaan 1) 92,3 Värähtelykiihtyvyys a h,w av ISO 50144-2-13 -standardin mukaan1) - Etukahva m/s2 3,4 - Takakahva m/s2 4,0 Öljypumppu 400 mm 90SG 3,9 4,5 Automaattinen Öljysäiliön tilavuus (l) 0,20 Voimansiirto Suora Ketjujarru Käsikäyttöinen Pysäytysjarru Mekaaninen Kokonaispituus (ilman terälevyä) 436 mm Nettopaino 3,8 kg Jatkojohto (lisävaruste) DIN 57282/HO 7RN -F P=30 m maks., 3 x 1,5 mm2

1) Täysi kuormitus maksiminopeudella.

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa. END218-1 Merkkien selitykset Työkalussa on käytetty seuraavia symboleja. Varmista ennen käyttöä, että ymmärrät niiden merkityksen. .................. Lue tämä käyttöohje ja noudata varoituksia ja turvaohjeita.

.................... KAKSINKERTAINEN ERISTYS ................... Huomautus: noudata erityistä varovaisuutta! ................... Huomautus: irrota saha verkkopistokkeesta heti, jos johto on vaurioitunut! ................... Huomautus: takapotku! ................... Suojaa sateelta ja kosteudelta! ................... Käytä kypärää, suojalaseja ja kuulosuojaimia! Sahan oikea käyttö

1. Ketjusaha on tarkoitettu vain puun sahaukseen.

Älä käytä sitä esimerkiksi muovin tai kevytbetonin sahaukseen.

2. Käytä sahaa vain näissä ohjeissa kuvattuihin

tarkoituksiin. Älä esimerkiksi käytä sahaa pensasaitojen leikkaamiseen tai vastaaviin tarkoituksiin.

3. Ketjusahaa ei saa käyttää metsätöihin eli

seisovien puiden kaatoon ja karsimiseen. Ketjusaha ei tarjoa riittävää liikkumavapautta ja turvallisuustasoa tällaisiin töihin.

4. Ketjusahaa ei ole tarkoitettu kaupalliseen

5. Älä ylikuormita sahaa.

................... Käytä suojakäsineitä. ................... Irrota verkkopistoke! ................... Ensiapu RE Y ......... Kierrätys ................... CE-merkintä ........... Suurin sallittu katkaisupituus .......... Ketjun pyörimissuunta ................... Ketjuöljy Henkilösuojaimet ............. Ketjujarru päälle/pois ................... Kielletty! Käyttötarkoitus Työkalu on tarkoitettu puutavaran ja puiden katkaisuun. Virtalähde Koneen saa kytkeä vain sellaiseen virtalähteeseen, jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä saa käyttää ainoastaan yksivaiheisella vaihtovirralla. Kone on kaksinkertaisesti suojaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan siten kytkeä myös maadoittamattomaan pistorasiaan. 220 ja 250 voltin matalajännitteiset jakeluverkot Sähkölaitteiden käynnistys ja sammutus aiheuttavat jännitevaihteluita. Tämän laitteen käyttö epävakaassa verkossa saattaa haitata muiden laitteiden toimintaa. Haittavaikutuksia ei ole odotettavissa, jos verkon impedanssi on enintään 0,35 ohmia. Verkkopistokkeessa, johon tämä laite kytketään, on oltava sulake tai hidas vikavirtasuojaus. LISÄTURVAOHJEITA

3. Sahaa ei saa luovuttaa lasten tai alle 18-vuotiaiden

nuorten käyttöön. Poikkeuksellisesti sahaa voivat käyttää myös kuusitoista vuotta täyttäneet, jos he opettelevat sahan käyttöä asiantuntijan valvonnassa.

4. Ketjusahan käyttö edellyttää huolellista

keskittymistä. Älä käytä sahaa, jos et tunne oloasi terveeksi ja hyväkuntoiseksi. Tee kaikki sahaustyö rauhallisesti ja huolellisesti.

5. Älä koskaan käytä sahaa alkoholin, muiden

päihteiden tai lääkityksen vaikutuksen alaisena. ENB098-1

1. Tutustu ketjusahan käyttöön tämän käyttöohjeen

2. Ennen kuin käytät sahaa ensimmäistä kertaa,

pyydä opastusta laitteen käytössä. Ellei tämä ole mahdollista, harjoittele sahaamalla pyöreitä puita pukilla ennen varsinaisen työn aloittamista.

1. Vaatteiden täytyy olla istuvia, mutta ne eivät saa

haitata liikkumista.

2. Käytä työssä seuraavia suojavarusteita:

• hyväksyttyä suojakypärää, jos putoavat oksat tai vastaavat voivat aiheuttaa vaaraa
• kasvosuojusta tai suojalaseja
• sopivia kuulosuojaimia tai korvatulppia. Oktaavikaistaanalyysi saatavana.
• paksuja nahkaisia suojakäsineitä
• tukevasta kankaasta valmistettuja pitkiä housuja
• viistosuojatusta kankaasta valmistettuja suojahaalareita
• turvakenkiä tai saappaita, joissa on karhennettu antura, teräksinen kärkivahvike ja tukeva vuori
• hengityssuojainta, jos sahaaminen synnyttää pölyä (esimerkiksi kuivaa puuta sahattaessa). Sähköiskuilta suojautuminen ................... Ketjusahaa ei saa käyttää sateella tai kosteassa ympäristössä, koska sähkömoottorissa ei ole vesieristystä.

1. Liitä saha vain luotettavaan sähköpiiriin

kytkettyyn maadoitettuun pistokkeeseen. Varmista, että verkkovirran jännite vastaa arvokilven jännitettä. Lisäksi tarvitaan 16 ampeerin linjasulake. Ulkoilmassa käytettävät sahat on kytkettävä vikavirtakatkaisimeen, jonka laukaisuvirta saa olla enintään 30 mA. ................... Jos liitosjohto vaurioituu, irrota se heti verkkopistokkeesta.

Turvallinen työskentely

1. Ennen työn aloittamista tarkista, että ketjusaha on

toimintakunnossa ja turvamääräysten mukainen. Varmista erikseen, että

• ketjujarru toimii moitteettomasti
• pysäytysjarru toimii moitteettomasti
• terälevy ja hammaspyörän kotelo ovat paikoillaan
• ketju on teroitettu ja kiristetty ohjeiden mukaan
• verkkojohto ja -pistoke ovat ehjiä. Katso lisätietoja kohdasta "TARKISTUKSET".

2. Varmista aina erityisesti, että mahdollisen jatkojohdon

poikkipinta-ala on riittävä (ks. "TEKNISET TIEDOT"). Jos käytät kaapelikelaa, vedä johto kokonaan kelalta. Kun käytät sahaa ulkona, varmista, että virtajohto on tarkoitettu ja hyväksytty ulkokäyttöön.

3. Älä käytä sahaa herkästi syttyvän pölyn ja kaasujen

läheisyydessä, koska moottori voi kipinöidessään aiheuttaa räjähdysvaaran.

4. Työskentele vain tukevalla maalla, joka tarjoaa

varman jalansijan. Kiinnitä erityistä huomiota työskentelyalueella oleviin esteisiin (esimerkiksi virtajohtoon). Ole erityisen varovainen paikoissa, joissa kosteus, jää, lumi, tuore katkaistu puu tai kaarna voi tehdä pinnat liukkaiksi. Älä käytä sahaa seisoessasi tikapuilla tai puussa.

5. Ole erityisen varovainen, kun työskentelet viettävällä

maalla: pyörivät rungot ja oksat voivat aiheuttaa vaaratilanteita.

6. Älä koskaan sahaa korkeammalta kuin hartioiden

7. Pidä sahaa molemmin käsin, kun käynnistät sen ja

käytät sitä. Tartu takakahvaan oikealla kädellä ja etukahvaan vasemmalla. Pidä kahvoista lujasti sormilla ja peukaloilla. Terälevy ja ketju eivät saa olla kosketuksissa mihinkään silloin, kun saha käynnistetään.

8. Poista sahausalueelta vieraat esineet ja

epäpuhtaudet, kuten hiekka, kivet, naulat, rautalanka jne. Vieraat esineet voivat vahingoittaa terälevyä ja ketjua ja aiheuttaa vaarallisen takapotkun.

9. Ole erityisen varovainen, kun sahaat piikkilankaaitojen lähellä. Älä sahaa aitaa, ettei saha potkaise.

10. Älä päästää terää maahan sahatessa.

11. Katkaise puut yksittäin, älä nipuissa tai pinoissa.

12. Älä katkaise sahalla ohuita oksia tai juuria, koska ne

voivat sotkeutua sahaan. Tasapainon menettäminen aiheuttaa vaaratilanteen.

13. Käytä turvallista tukea (pukkia), kun sahaat

14. Älä siirrä sahan avulla syrjään puun kappaleita tai

15. Ohjaa sahaa niin, että mikään osa kehosta ei ole

linjassa sahan liikeradan kanssa. (kuva 2)

16. Kun siirryt sahauksen aikana paikasta toiseen, kytke

ketjujarru, jotta saha ei pääse käynnistymään vahingossa. Kanna sahaa etukahvasta äläkä pidä sormea käynnistyskytkimellä. Irrota saha verkosta taukojen ajaksi ja kun jätät sahan vartioimatta. Jätä saha sellaiseen paikkaan, ettei se voi aiheuttaa vaaraa.

17. Irrota saha verkosta taukojen ajaksi ja kun jätät sahan

vartioimatta. Jätä saha sellaiseen paikkaan, ettei se voi aiheuttaa vaaraa. Takapotku

1. Ketjusaha voi käytössä aiheuttaa vaarallisen

takapotku. Takapotku syntyy, kun terälevyn kärki (varsinkin sen yläneljännes) osuu puuhun tai muuhun kiinteään esteeseen. Tällöin saha ponnahtaa käyttäjää kohti. (kuva 3)

2. Takapotku voidaan välttää noudattamalla seuraavia

• Älä koskaan aloita sahausta terälevyn kärjellä.
• Älä koskaan käytä terälevyn kärkeä sahaukseen. Ole erityisen varovainen, kun jatkat sahaamista aiemmin aloittamastasi kohdasta.
• Aloita sahaaminen niin, että ketju pyörii valmiiksi.
• Teroita ketju aina ohjeiden mukaan. Varsinkin syvyydensäätöhampaiden korkeus on oltava oikea (ks. "Ketjun teroitus").
• Älä koskaan sahaa useampaa oksaa samalla kertaa.
• Varmista karsiessa, että terälevy ei osu muihin oksiin.
• Runkoja sahatessa pysyttele loitolla viereisistä rungoista. Varo aina terälevyn päätä.
• Käytä pukkia. Turvalaitteet

1. Varmista aina ennen työskentelyn aloittamista, että

turvalaitteet ovat toimintakunnossa. Älä käytä sahaa, jos turvalaitteet eivät toimi moitteettomasti.

Ketjujarru: Sahassa on ketjujarru, joka pysäyttää ketjun sekunnin murto-osassa. Jarru kytkeytyy päälle, kun heittosuojus työntyy eteen. Tällöin saha pysähtyy 0,15 sekunnissa, ja virransyöttö moottoriin katkeaa.

Pysäytysjarru: (kuva 4) Ketjusahassa on pysäytysjarru, joka pysäyttää sahan heti, kun virtakytkin vapautetaan. Tällöin saha ei pääse pyörimään pysäytyksen jälkeen ja aiheuttamaan vaaratilanteita. - Etu- jatakakahvojen suojukset suojaavat käyttäjää taaksepäin mahdollisesti sinkoilevilta puunsäleiltä ja katkenneelta ketjulta. - Lukituspainike estää sahan tahattoman käynnistämisen. - Ketjusieppo suojaa käyttäjää vammoilta, jos ketju hyppää pois paikoiltaan tai katkeaa. Kuljetus ja säilytys ................... Irrota saha verkkopistokkeesta ja aseta terälevyn suojus paikoilleen säilytystä ja kuljetusta varten. Älä koskaan kanna tai kuljeta sahaa, kun se on käynnissä.

1. Kanna sahaa vain etukahvasta niin, että terälevy

osoittaa taaksepäin.

2. Säilytä sahaa turvallisessa, kuivassa ja lukittavassa

paikassa pois lasten ulottuvilta. Älä säilytä sahaa ulkona. Huolto

1. Irrota saha verkkopistokkeesta ennen kuin teet mitään

säätöjä tai huoltotöitä.

2. Tarkista virtajohdon eristeen kunto säännöllisesti.

3. Puhdista saha säännöllisesti.

4. Korjauta sahan muovikotelon vauriot välittömästi ja

5. Älä käytä sahaa, jos liipaisinkytkin ei toimi

moitteettomasti. Korjauta se asianmukaisesti.

6. Ketjusahaan ei saa missään tapauksessa tehdä

mitään muutoksia. Ne vaarantavat oman turvallisuutesi.

7. Älä koskaan tee muita kuin tässä ohjeessa kuvattuja

huolto- tai korjaustöitä. Muut työt on teetettävä Makitahuollossa.

8. Käytä vain alkuperäisiä, kyseiseen malliin tarkoitettuja

Makita-varaosia ja lisävarusteita. Muiden osien käyttö lisää onnettomuusriskiä.

9. MAKITA ei vastaa onnettomuuksista tai vaurioista,

jotka johtuvat muiden kuin hyväksyttyjen terälevyjen, ketjujen tai muiden varaosien tai lisävarusteiden käytöstä. Hyväksytyt terälevyt ja ketjut on ilmoitettu kohdassa "Ote varaosaluettelosta". Ensiapu ................... Älä työskentele yksin. Varmista aina, että kuuloetäisyydellä on muita ihmisisiä.

1. Pidä ensiapulaukku aina mukana. Täydennä

ensiapulaukun varusteita sitä mukaa kuin niitä kuluu.

2. Jos joudut onnettomuustilanteessa kutsumaan apua,

ilmoita seuraavat tiedot:

• missä onnettomuus on tapahtunut
• montako ihmistä on loukkaantunut
• mitä vammoja heillä on
• kuka ilmoittaa onnettomuudesta? HUOMAUTUS: Voimakas tärinä voi aiheuttaa heikosta verenkierrosta kärsiville ihmisille verisuoni- tai hermostovammoja. Tärinä voi aiheuttaa seuraavia oireita sormissa, käsissä tai ranteissa: tunnottomuutta, pistelevää kipua, pistoksia, ihonvärin tai ihon muutoksia. Jos tällaisia oireita esiintyy, hakeudu lääkärin hoitoon! Kytkimen toiminta (kuva 5) HUOMAUTUS:
• Tarkista aina ennen työkalun liittämistä virtalähteeseen, että liipaisinkytkin kytkeytyy oikein ja palaa asentoon OFF, kun se vapautetaan. Laitteessa on lukituksen vapautuspainike, joka estää liipaisinkytkimen painamisen vahingossa. Käynnistä saha painamalla vapautuspainike sisään ja painamalla liipaisinkytkintä. Laite pysäytetään vapauttamalla liipaisinkytkin. KOKOONPANO HUOMAUTUS:
• Varmista aina, että laite on sammutettu ja kytketty irti virtalähteestä ennen kuin teet sille mitään. Ketjun kiinnitys ja irrotus HUOMAUTUS:
• Varmista aina ennen ketjun kiinnitystä tai irrotusta, että laite on sammutettu ja kytketty irti verkosta.
• Käytä aina suojakäsineitä, kun kiinnität tai irrotat ketjua.

1. Nosta vipu pystyasentoon ketjun irrotusta varten.

2. Paina vipua alaspäin ja löysää mutteria kääntämällä

vipua samalla vastapäivään, kunnes hammaspyörän kotelo irtoaa. (Vipu työntyy painettaessa mutteriin.)

3. Vapauta ketjunkiristin kääntämällä säätölevyä

4. Irrota hammaspyörän kotelo.

5. Irrota ketju ja terälevy sahasta.

6. Ketju asennetaan asettamalla ketjun toinen pää

terälevyn päälle ja toinen pää hammaspyörälle. (kuva 7) Esimerkkitapauksessa ketju kiinnitetään kuvan mukaan, koska ketju pyörii nuolen osoittamaan suuntaan.

7. Aseta terälevy paikoilleen sahaan.

8. Siirrä säätötappia nuolen suuntaan kiertämällä

säätölevyä vastapäivään. (kuva 8)

9. Aseta hammaspyörän kotelo sahaan niin, että kotelon

takaosassa oleva koukku menee sahassa olevaan reikään ja säätötappi osuu terälevyn pieneen aukkoon. (kuva 9)

10. Paina vipua ja kiristä mutteri kiertämällä vipua samalla

myötäpäivään. Löysää lopuksi ruuvia hieman kiertämällä sitä yksi neljäsosakierros vastapäivään. (kuva 10) Ketjun kireyden säätö

Ketju voi löystyä usean tunnin käytön jälkeen. Tarkista ketjun kireys ennen käyttöä. TOIMINTAKUVAUS Käännä vipu pystyasentoon. (kuva 11) HUOMAUTUS:

• Varmista aina ennen säätöjä tai tarkastuksia, että laite on sammutettu ja irrotettu verkosta. Paina vipua alaspäin. Kun vipu on alas painettuna, löysää mutteria hieman kääntämällä vipua yksi neljäsosakierros vastapäivään. (Vipu työntyy painettaessa mutteriin.) (kuva 12)

Vapauta ketjunkiristin kääntämällä säätölevyä. Tartu ketjuun terälevyn keskikohdalta ja nosta ylöspäin. Terälevyn ja ketjun nivelten välisen etäisyyden pitäisi olla noin 2 - 4 mm. Jos näin ei ole, käännä terälevyn säätölevyä hieman. Tässä esimerkkitapauksessa säätö tehdään nostamalla terälevyn kärkeä hieman ylöspäin. (kuva 13) Kun vipu on alas painettuna, kiristä mutteri tiukalle kääntämällä vipua myötäpäivään niin pitkälle kuin se menee. (kuva 14) Käännä vipu alkuperäiseen asentoon. (kuva 15) HUOMAUTUS:

• Jos ketju on liian kireällä, se voi katketa, kuluttaa terää ja rikkoa saatölevyn.
• Ketjun kiinnitys ja irrotus on syytä tehdä puhtaassa ympäristössä, jossa ei ole sahanpurua tai vastaavaa. KÄYTTÖ Voitelu HUOMAUTUS:
• Varmista aina ennen ketjun voitelua, että laite on sammutettu ja kytketty irti verkosta. Käytä ketjun ja terälevyn voiteluun biologisesti hajoavaa ketjuöljyä, joka sisältää liima-ainetta. Öljyn liima-aine estää öljyä lentämästä ketjusta keskipakoisvoiman vaikutuksesta liian nopeasti. Mineraaliöljyjä ei pidä käyttää niiden ympäristöhaittojen vuoksi. (kuva 16) HUOMAUTUS:
• Varo, ettei öljyä pääse iholle tai silmiin. Öljy ärsyttää silmiä. Jos öljyä joutuu silmiin, huuhtele ne heti puhtaalla vedellä ja ota yhteys lääkäriin.
• Älä koskaan käytä voiteluun jäteöljyä. Se sisältää syöpää aiheuttavia aineita. Jäteöljyn epäpuhtaudet kuluttavat öljypumppua, terälevyä ja ketjua nopeasti. Jäteöljy on ympäristölle haitallista.
• Kun täytät sahan öljysäiliötä ensimmäistä kertaa tai kun lisäät öljyä täysin tyhjenneeseen säiliöön, lisää öljyä täyttökaulan alareunaan asti. Muutoin öljyn syötössä voi esiintyä häiriöitä. Puhdista öljysäiliön tulpan ympäristö huolellisesti, jotta säiliöön ei pääsee likaa. (kuva 17) Kierrä öljysäiliön tulppa auki ja lisää öljyä täyttökaulan alareunaan asti. Kierrä säiliön tulppa tiukasti kiinni. Pyyhi mahdolliset öljyroiskeet huolellisesti. Kun sahaa käytetään ensimmäistä kertaa, voi kestää jopa kaksi minuuttia ennen kuin ketjuöljy alkaa voidella sahan mekaanisia osia kunnolla. Käytä sahaa ilman kuormaa, kunnes voitelu alkaa toimia (ks. "TARKISTUKSET"). Ketjun kireyden tarkistus (kuva 18) VAROITUS:
• Aina ennen ketjun kireyden tarkistamista irrota virtajohto verkkopistokkeesta, ja käytä suojakäsineitä. Ketju on sopivan kireällä, kun se koskettaa terälevyn alareunaa ja sitä voidaan nostaa kevyesti sormin 2 4 mm. Tarkista ketjun kireys säännöllisesti, koska uusilla ketjuilla on taipumus venyä. Jos ketju on liian löysällä, se voi hypätä pois terälaipasta ja aiheuttaa siten vaaratilanteen. Jos ketju on löysällä: lue kohta "Ketjun kireyden säätö" ja kiristä ketju uudelleen. Käynnistyskytkimen toiminnan tarkistus HUOMAUTUS: Irrota laitteen virtajohto aina verkosta ennen liipaisinkytkimen toimintakoetta. Kytkimen lukitseminen ON-asentoon on estetty. Liipaisinkytkin ei saa painua sisään ennen kuin lukituksen vapautuspainiketta on ensin painettu. Liipaisinkytkin ei saa juuttua päällä-asentoon. Liipaisinkytkimen täytyy vapautettaessa automaattisesti palata OFF-asentoon ja lukituksen vapautuspainikkeen täytyy palata lähtöasentoonsa. (kuva 19) Ketjujarrun toiminnan tarkistus HUOMAUTUS:
• Jos saha ei käynnisty, ketjujarru on ensin vapautettava. Vedä heittosuojusta taaksepäin, kunnes tunnet sen ottavan. Pidä sahaa molemmin käsin, kun käynnistät sen. Tartu takakahvaan oikealla kädellä ja etukahvaan vasemmalla. Terälevy ja ketju eivät saa koskettaa mihinkään. Paina ensin lukituksen vapautuspainiketta ja sitten liipaisinkytkintä. Saha käynnistyy heti. Paina heittosuojusta eteenpäin kämmenselällä. Sahan pitäisi pysähtyä heti. (kuva 20) HUOMAUTUS:
• Jos saha ei testatessa heti pysähdy, sitä ei saa missään tapauksessa käyttää. Ota yhteyttä MAKITAn valtuutettuun huoltoliikkeeseen. Pysäytysjarru: Käynnistä saha uudelleen. Vapauta liipaisinkytkin täysin. Sahan pitäisi pysähtyä yhdessä sekunnissa. HUOMAUTUS:
• Jos saha ei testattaessa pysähdy sekunnissa, sitä ei saa käyttää. Ota yhteyttä MAKITAn valtuutettuun huoltoliikkeeseen. Öljysäiliön tilavuus (200 ml) riittää käytössä noin 30 minuutiksi. Ketjun voitelulaitteen tarkistus (kuva 21) Ennen työn aloittamista tarkista öljynsäiliön pinnan taso ja voitelun toimivuus. TARKISTUKSET Öljynpinnan taso tarkistetaan kuvan osoittamasta tarkistuslasista. Ennen työn aloittamista tee seuraavat tarkistukset: Tarkista voitelu seuraavasti: Käynnistä saha.

Sahan pyöriessä pidä ketju noin 15 cm:n etäisyydellä puunrungosta tai maasta. Voitelu toimii riittävän tehokkaasti, jos ketjusta jää hieno öljyvana. Ota huomioon tuulen suunta, ettet jää suotta öljysuihkun tielle. HUOMAUTUS:

• Jos öljyn jättämää vanaa näy, älä käytä sahaa. Muutoin ketjun käyttöikä lyhenee. Tarkista öljynpinnan taso. Puhdista öljyn syöttöura ja terässä oleva öljyn syöttöaukko (ks. "HUOLTO"). SAHAAMINEN Katkaisu Katkaisua varten aseta kuvan osoittama hammastettu kisko katkaistavan puun päälle. (kuva 22) Kun ketju pyörii, ala sahata puuta niin, että nostat sahaa takakahvasta ja ohjaat etukahvasta. Käytä hammastettua kiskoa tukipisteenä. Jatka sahaamista lisäämällä hieman painetta etukahvaan ja kääntämällä sahaan hieman taakse. Siirrä hammastettua kiskoa alemmas puun pinnalla ja nosta etukahvaa uudelleen. Jos katkaiset puun useammasta kohtaa, sammuta saha katkaisukohtien välillä. HUOMAUTUS:
• Jos terälevyn yläreunaa käytetään katkaisuun, saha voi ponnahtaa käyttäjää kohti, jos se juuttuu. Käytä siksi katkaisuun terälevyn alareunaa, jolloin saha vetää aina käyttäjästä poispäin. (kuva 23) Sahaa jännityksen alaista puuta ensin siltä puolelta, johon puristus kohdistuu (A). Tee sitten lopullinen katkos vetojännityksen alaiselle puolelle (B). Näin terälevy ei juutu kiinni. (kuva 24) Karsinta HUOMAUTUS:
• Oksien karsintaa saa tehdä vain käyttökoulutuksen saanut henkilö. Vaarana on sahan takapotku. Oksia karsittaessa saha on mahdollisuuksien mukaan tuettava runkoon. Älä käytä terälevyn kärkeä, ettei saha pääse potkaisemaan. Kiinnitä erityistä huomiota jännityksen alaisiin oksiin. Älä katkaise ilman tukea olevia oksia alapuolelta. Älä seison kaadetun rungon päällä oksia karsiessasi. Koloaminen ja syyn suuntainen sahaus HUOMAUTUS:
• Syyn suuntaista sahausta saavat tehdä vain asianmukaisen koulutuksen saaneet henkilöt. Takapotkun mahdollisuus aiheuttaa loukkaantumisvaaran. Tee syyn suuntainen sahaus mahdollisimman loivassa kulmassa. Sahaa mahdollisimman varovasti, koska hammastettua kiskoa ei voi käyttää apuna. (kuva 25) Puiden kaato HUOMAUTUS:
• Puita saa kaataa vain asianmukaisen käyttökoulutuksen saanut henkilö. Työ on vaarallista. Jos haluat kaataa puun, noudata paikallisia määräyksiä. (kuva 26) - Ennen työn aloittamista, varmista, että (1) lähistöllä ei ole muita kuin kaatoon osallistuvia henkilöitä (2) jokaisella työhön osallistuvalla on esteetön poistumisreitti noin 45 asteen sektorissa kaadettava puun pituusakselin kummallakin puolella. Ota huomioon sähköjohtoihin kompastumisen vaara (3) rungon tyvessä ei ole vieraita esineitä, juuria tai oksia (4) ketään ihmisiä tai mitään esineitä ei ole 2,5 rungonmitan päässä puun kaatumissuunnassa. - Ota jokaisen puun kohdalla huomioon seuraavat seikat:
• irtonaiset tai kuivat oksat
• luonnonmukainen ylitys
• onko puu laho. - Ota huomioon tuulen voimakkuus ja suunta. Älä kaada puuta, jos tuuli on puuskaista. - Juurten katkominen: Aloita isoimmista juurista. Tee ensi pysty- ja sitten vaakasahaus. (kuva 27) - Kaatoloven sahaaminen: Lovi määrää ja ohjaa, mihin suuntaan puu kaatuu. Lovi tehdä sille puolelle, johon puu on määrä kaatua. Sahaa kaatolovi mahdollisimman lähelle maan pintaa. Tee ensin vaakasahaus, jonka syvyys vastaa 1/5 - 1/3 rungon halkaisijasta. Älä tee lovesta liian suurta. Tee sitten vino yläsahaus. - Tee mahdolliset korjaukset loveen sen koko leveydeltä. (kuva 28) - Sahaa rungon vastakkaiselle puolelle tehtävä sahaus vähän kaatoloven alapintaa ylemmäksi. Vastapuolen sahauksen täytyy olla täysin vaakasuora. Jätä vastapuolen viilloksen ja loven väliin pitopuuta noin 1/ 10 puun halkaisijasta. Ehjäksi jätetty pitopuu toimii saranana. Älä koskaan katkaise runkoa kokonaan, koska silloin sen kaatumista ei voi kontrolloida. Aseta kiilat loveen ajoissa. - Loven auki pitämiseksi saa käyttää vain muovi- tai alumiinikiiloja. Rautakiilojen käyttö on kielletty. - Asetu kaatuvan puun sivulle. Huolehdi siitä, että kaatuvan puun taakse jää sen pituusakselin kummallekin puolelle 45 asteen esteetön sektori (ks. kaatoaluetta kuvaava piirros). Varo oksia. HUOLTO HUOMAUTUS:
• Varmista aina ennen tarkastuksia tai huoltotöitä, että laite on sammutettu ja kytketty irti virtalähteestä.
• Käytä aina suojakäsineitä, kun tarkastat laitetta tai teet huoltotöitä. Tee seuraavassa kuvatut huoltotoimenpiteet säännöllisesti. Takuu on voimassa vain, jos nämä toimenpiteet on tehty säännöllisesti ja oikein.

Käyttäjä saa tehdä vain tässä ohjeessa kuvatut huoltotoimet. Muut työt on teetettävä Makita-huollossa. Sahan puhdistus Puhdista saha säännöllisesti puhtaalla rievulla. Varsinkin kahvat on puhdistettava öljystä. Muovikotelon tarkistus Tee kotelon kaikille osille säännöllisesti silmämääräinen tarkastus. Jos jokin osa on vaurioitunut, korjauta se heti MAKITAn valtuutetussa huoltokorjaamossa. Ketjun teroitus HUOMAUTUS:

• Irrota virtajohto aina verkosta ja käytä suojakäsineitä, kun teet sahalle jotakin. (kuva 29) Teroita ketju, kun - kosteaa puuta sahatessa syntyy jauhomaista sahajauhoa - ketju tunkeutuu puuhun heikosti, vaikka sahaa painettaisiin voimakkaasti - leikkuureuna on selvästi vaurioitunut - sahaa vetää puussa vasemmalle tai oikealle. Tähänä on syynä ketjun epätasainen teroitus tai toisen puolen vaurioituminen. Teroita ketju säännöllisesti, mutta poista vain vähän materiaalia kerrallaan. Kaksi tai kolme viilan vetoa tavallisesti riittää tavanomaisessa teroituksessa. Kun olet teroittanut ketjun useaan kertaan, teroituta se MAKITAn valtuutetussa huoltokorjaamossa. Teroituskriteerit: - Kaikkien hampaiden täytyy olla yhtä pitkiä (mitta a) Eripituiset hampaat estävät ketjua pyörimästä tasaisesti ja voivat aiheuttaa ketjun katkeamisen. - Älä teroita ketjua sen jälkeen, kun hampaiden 3 millimetrin minimipituus on saavutettu. Tällöin ketju on vaihdettava uuteen. - Lastun paksuuden määrä syyvyydensäätöhampaan ja leikkuureunan välinen etäisyys. Paras sahaustulos saadaan, kun leikkuuterän ja syvyydensäätöhampaan välinen etäisyys on 0,5 mm. (kuva 30) VAROITUS:
• Liian suuri etäisyys lisää takapotkun vaaraa. - Kaikkien hampaiden teroituskulman täytyy olla 30 astetta. Kulmapoikkeamat saavat ketjun pyörimään epätasaisesti, lisäävät kulmista ja aiheuttavat ketjujen katkeamista. - Hampaan sivulevyn 80 asteen kulman määrä pyöreän viilan tunkeumasyvyys. Jos valmistajan viilaa käytetään oikein, sivulevyn oikea kulma syntyy automaattisesti. (kuva 31) Viila ja viilanohjain (kuvat 32 - 34) - Käytä teräketjun teroitukseen pyöreää erikoisviilaa (lisävaruste), jonka halkaisija on 4,5 mm. Tavanomaiset pyöreät viilat eivät sovi tähän tarkoitukseen. - Viila saa ottaa materiaaliin vain eteenpäin suuntautuvalla vedolla. Nosta viila irti materiaalista paluuvedolla. - Teroita lyhyin leikkuuhammas ensimmäiseksi. Tämän hampaan pituutta käytetään sitten teräketjun muiden hampaiden mittana. - Ohjaa viilaa kuvan osoittamalla tavalla. Viilan ohjaaminen helpottuu, jos käytetään viilaohjainta (lisävaruste). - Oikea 30 asteen teroituskulma on merkitty viilaohjaimeen (kohdista merkinnät niin, että ne ovat yhdensuuntaisia teräketjun kanssa). Ohjain rajoittaa myös tunkeumasyvyyden oikeaksi (4/5 viilan halkaisijasta). - Teroituksen jälkeen tarkista syvyydensäätöhampaan korkeus ketjunmittaustyökalulla (lisävaruste). - Poista kaikki, myös aivan vähäinen ulkoneva aines erikoislattaviilalla (lisävaruste). - Pyöristä syvyydensäätöhampaan etuosa uudelleen. Terälevyn puhdistus ja hammaspyörän voitelu HUOMAUTUS:
• Käytä tässä työssä aina suojakäsineitä. Purseet voivat aiheuttaa vammoja. (kuva 35) Tarkista terälevyn liukupintojen kunto säännöllisesti. Puhdista pinnat sopivalla työkalulla ja poista purseet tarvittaessa. Jos sahaa käytetään paljon, voitele hammaspyörän laakeri ainakin kerran viikossa. Ennen kuin lisäät rasvaa, puhdista terälevyn päässä oleva 2 mm:n aukko huolellisesti ja purista sitten pieni määrä monikäyttörasvaa (lisävaruste) aukkoon. Öljynohjaimen puhdistus (kuva 36) - Puhdista öljyn syöttöura ja terässä oleva öljyn syöttöaukko säännöllisesti. Öljyn syöttöaukon suodattimen puhdistus Öljyn syöttöaukon suodattimeen voi käytön aikana kerääntyä pölyä ja muita pienhiukkasia. Ne voivat heikentää öljyn syöttövirtausta ja koko sahan voitelua. Jos ketjuöljyn syöttö terälevyn yläosaan ei toimi kunnolla, puhdista suodatin seuraavasti. Irrota saha verkosta. Irrota hammaspyörän suojus ja ketju. (Ks. Ketjun kiinnitys ja irrotus.) Avaa painomutteri pitkällä, ohuella varrella varustetulla tähtipääruuvitaltalla tai vastaavalla. (kuva 37) Irrota suodatin sahasta ja puhdista se pölystä ja epäpuhtauksista. Jos suodatin on täysin likaantunut, vaihda se uuteen. Kytke saha verkkoon. (kuva 38) Käynnistä ketjunvoitelu painamalla liipaisinkytkintä, jolloin öljy huuhtoo syöttöaukkoon kertyneet epäpuhtaudet. Irrota saha verkosta. (kuva 39)

Kiinnitä puhdistettu öljyn syöttöaukon suodatin takaisin paikoilleen. Jos suodatin on täysin likaantunut, vaihda se uuteen. (kuva 40) Aseta painomutteri oikea puoli ylöspäin öljyn syöttöaukkoon kuvan osoittamalla tavalla.Jos mutteri on viallinen niin, ettei sitä saa paikoilleen, vaihda mutteri. Kiinnitä hammaspyörän suojus ja ketju takaisin paikoilleen. (kuva 41) Uudet teräketjut Käytä kahta tai kolmea teräketjua vuorotellen, jotta teräketju, hammaspyörä ja terälevyn liukupinnat kuluvat tasaisesti. Käännä terälevy toisin päin ketjunvaihdon yhteydessä, jotta terän ura kuluu tasaisesti. HUOMAUTUS:

• Käytä vain tähän ketjusahamalliin tarkoitettuja ketjuja ja terälevyjä (ks. "TEKNISET TIEDOT"). (kuva 42) Ennen uuden ketjun kiinnitystä tarkista hammaspyörän kunto. HUOMAUTUS:
• Kulunut hammaspyörä vahingoittaa uutta ketjua. Vaihda kulunut hammaspyörä. LISÄVARUSTEET HUOMAUTUS:
• Seuraavia lisävarusteita tai laitteita suositellaan käytettäväksi tässä ohjeessa kuvatun Makita-työkalun kanssa. Muiden lisävarusteiden tai laitteiden käyttö voi aiheuttaa vammautumisriskin. Käytä lisävarustetta tai laitetta vain ilmoitettuun käyttötarkoitukseen. Jos tarvitset lisätietoja näistä lisävarusteista, ota yhteys paikalliseen Makita-huoltopisteeseen.

Teräketju Terälevyn suojus Terälevy kokonaisena Ketjumitta Pyöreä viila 4,5 mm Lattaviila Viilanohjain ja 4,5 mm viila Viilan kahva 1 l BIOTOP-ketjuöljyä 5 l BIOTOP-ketjuöljyä Monikäyttörasva Rasvapuristin Vaihda myös lukitusrengas hammaspyörän vaihdon yhteydessä. Ketju- ja pysäytysjarrun huolto Jarrujärjestelmät ovat erittäin tärkeitä turvallisuuden kannalta. Ne kuluvat jonkin verran käytössä, kuten muutkin ketjusahan osat. Jarrut on tarkistutettava MAKINTAn valtuutetussa huoltokorjaamossa. Näin voit varmistaa oman turvallisuutesi. Ketjusahan säilytys Biologisesti hajoava ketjuöljy säilyy käyttökelpoisena vain tietyn rajoitetun ajan. Yli kaksi vuotta vanhat bioöljyt alkavat muuttua liimamaisiksi ja vahingoittavat öljypumppua ja voitelujärjestelmän komponentteja. - Ennen pitkäaikaista varastointia tyhjennä öljysäiliö ja lisää siihen pieni määrä moottoriöljyä (SAE 30). - Käytä sahaa hetken aikaa, jotta säiliöön jäänyt bioöljy huuhtoutuu pois säiliöstä, voitelujärjestelmästä ja sahan mekaanisista osista. Kun sahan käyttö lopetetaan, siitä vuotaa jonkin aikaa pieniä määriä ketjuöljyä. Tämä on normaalia eikä merkki minkäänlaisesta viasta. Aseta saha sopivalle säilytysalustalle. Ennen kuin otat sahan uudelleen käyttöön, täytä öljysäiliö tuoreella BIOTOP-ketjuöljyllä. Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja säädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttäen.

Vaatimustenmukaisuusilmoitus MAKITAn valtuutettu edustaja Kanzaki vakuuttaa, että MAKITA-koneet Tyyppi: EU-mallinumero: UC3020A, UC3520A, UC4020A: M6 05 10 24243 064 täyttävätä seuraavien EU-määräysten turvallisuusvaatimukset: EU-konedirektiivi 98/37/EY, EMC-direktiivi 89/336/ETY (91/263/ETY, 92/31/ETY ja 93/68/ETY), meludirektiivi 2000/14/EY. Edellä mainittujen direktiivien vaatimukset on toteutettu pääasiassa seuraavien standardien perusteella: EN50144-2-13, EN 55014, EN 55014-2, EN60555-T3, -T3/A1, EN 61000-3-2. Vaatimustenmukaisuusarivointi 2000/14/EY tehtiin liitteen V mukaisesti. Mitattu äänen tehotaso (Lwa) on 100 dB (A). Taattu äänen tehotaso (Ld) on 101 dB (A). EU:n edellyttämän direktiivin 98/37/EY mukaisen tyyppikokeen suorittaja: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339, München. Δήλωση συμμρφωσης EU Ο υπογεγραμμένος, Kanzaki, πως έλαβε εξουσιοδτηση, δηλώνει τι τα μηχανήματα της MAKITA,
