Tender 90 X - Liesituuletin FABER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Faber
Malli	Tender 90 X
Leveys	90 cm
Korkeus (min-max)	60-110 cm
Syvyys	50 cm
Paino	15 kg
Virtalähde	220-240 V / 50 Hz
Moottorin teho	200 W
Maksimi ilmavirta	650 m³/h
Melutaso (max)	65 dB(A)
Nopeuksien lukumäärä	3
Valaistus	2 x 20 W Halogeeni
Suodatintyyppi	Alumiininen rasvasuodatin
Hiilisuodatin	Valinnainen (myydään erikseen)
Ohjaustyyppi	Painonappi
Poistoaukon halkaisija	150 mm
Energialuokka	B
Asennustyyppi	Seinäasenteinen
Materiaali	Ruostumaton teräs
Poistotila	Kyllä
Kiertoilmatila	Kyllä (hiilisuodattimella)
Takuu	2 vuotta

Usein kysytyt kysymykset - Tender 90 X FABER

Kuinka asennan Faber Tender 90 X liesituulettimen?

Asennuksen tulee suorittaa pätevä ammattilainen. Varmista, että liesituuletin on asennettu 60-75 cm korkeudelle keittotason yläpuolelle. Kiinnitä seinäkiinnike ja liitä poistoputki (halkaisija 150 mm) poistotilaa varten tai asenna hiilisuodattimet kiertoilmatilaa varten.

Kuinka usein minun pitäisi puhdistaa rasvasuodattimet?

Alumiiniset rasvasuodattimet tulisi puhdistaa 2-3 kuukauden välein, tai useammin runsaan käytön yhteydessä. Ne voidaan pestä käsin lämpimällä saippuavedellä tai astianpesukoneessa matalassa lämpötilassa.

Voinko käyttää tätä liesituuletinta kiertoilmatilassa?

Kyllä, Tender 90 X:ää voidaan käyttää kiertoilmatilassa. Sinun on ostettava hiilisuodatin (myydään erikseen) hajujen imemiseksi. Vaihda hiilisuodatin 4-6 kuukauden välein.

Mikä on Tender 90 X:n melutaso?

Melutaso vaihtelee nopeuden mukaan: noin 45 dB(A) alhaisella nopeudella, 55 dB(A) keskisuurella nopeudella ja 65 dB(A) suurella nopeudella.

Kuinka vaihdan valaisimen polttimot?

Irrota liesituuletin sähköverkosta. Poista lampun suojus (jos sellainen on) ja vaihda halogeenipolttimo (2 x 20 W, GU10-kanta) samantyyppiseen uuteen. Älä kosketa polttimoa paljain käsin.

Mitkä ovat Faber Tender 90 X:n mitat?

Liesituuletin on 90 cm leveä, 50 cm syvä ja korkeudeltaan säädettävissä 60-110 cm. Kokonaiskorkeus savupiipun kanssa on noin 60-110 cm.

Kuinka nollaan suodattimen kylläisyysilmaisimen?

Suodattimien puhdistuksen tai vaihdon jälkeen paina ja pidä painettuna suodattimen nollauspainiketta (jos sellainen on) 3 sekunnin ajan, kunnes merkkivalo sammuu. Katso tarkka menettely käyttöohjeesta.

Voinko johtaa liesituulettimen ulos?

Kyllä, liesituuletin on suunniteltu poistoilman poistoon. Käytä jäykkää tai joustavaa poistoputkea, jonka halkaisija on 150 mm. Varmista, että poistoputki on mahdollisimman lyhyt ja suora optimaalisen suorituskyvyn saavuttamiseksi.

Miksi liesituuletin ei toimi kunnolla?

Tarkista, että virtalähde on kytketty ja virtakatkaisin on päällä. Varmista, että suodattimet ovat puhtaat eivätkä tukossa. Jos käytät kiertoilmatilaa, vaihda hiilisuodatin. Jos ongelma jatkuu, ota yhteyttä Faberin asiakastukeen.

Mikä on Faber Tender 90 X:n takuu?

Faber antaa 2 vuoden takuun osille ja työlle ostopäivästä lähtien. Rekisteröi tuotteesi verkossa aktivoidaksesi takuun.

KÄYTTÖOHJE Tender 90 X FABER

Hajusuodatin (suodatinversio)

Suodattimia ei voi pestä eikä uudistaa, vaan ne on vaihdettava vähintään neljän kuukauden välein tai useammin, jos laitetta käytetään paljon.

AKTIIVIHIILISUODATTIMEN VAIHTAMINEN

• Irrota metalliset rasvasuodattimet.
• Irrota vanhat aktiivihiilisuodattimet kuvan (A) mukaisesti.
• Asenna uudet suodattimet paikalleen kuvan (B) mukaisesti. • Aseta metalliset rasvasuodattimet takaisin paikoilleen.

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan varmistamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, ja niiden on seurattava laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Sähköliitäntöjen saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa virheellisestä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet edellyttävät suurempaa etäisyyttä kuin edellä mainittu, noudata niitä ohjeita.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään sähköjärjestelmään kaapelointimääräysten mukaisesti.
• Luokan I laitteiden kohdalla on varmistettava, että kodin sähköverkossa on asianmukainen maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka halkaisija on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

• Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu. ⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.
• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

Osat

Viite	Lkm	Tuotteen	osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo,tuuletusyksikkö, suodattimet
2	1	Teleskooppihormi, jossa on:
2.1		1	Ylähormi
2.2		1	Alahormi
8	1	Suuntausritilä ø 125 mm
9	1	Sovituslaippa ø 150-120 mm

Viite	Lkm	Asennusosat
7.1	2	Liesituulettimen rungon kiinnitystuki
7.2.1	2	Ylähormin kiinnitystuki
11		8 Ruuvitulppa
12a	8	Ruuvi 4,2 x 44,4
12c	6	Ruuvi 2,9 x 9,5
12d	2	Ruuvi M4 x 25
12e	6	Ruuvi 2,9 x 9,5

Lkm	Asiakirjat
1	Käyttöohjeet

Seinän poraus ja tukien kiinnittäminen

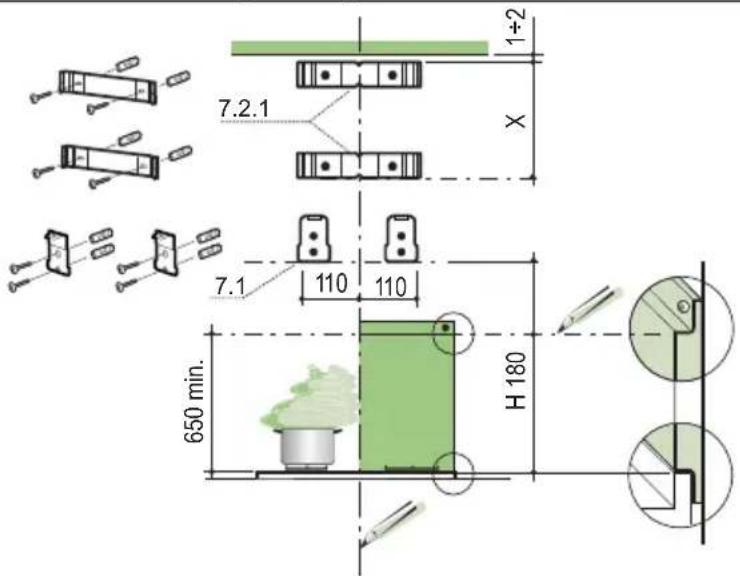

Merkitse seinälle:

• pystysuora viiva kattoon tai yläraajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle, jos asennus tehdään ilman taustaa, mittaan H (H = taustan näkyvissä oleva osa), taustan kanssa asentamista varten.
• Aseta tuki 7.2.1 kuten kuvassa, 1-2 mm katosta tai ylärajasta niin, että sen keskikohta (kolot) ovat pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuten kuvassa, X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähormin korkeus), niin että sen keskikohta (kolot) ovat pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.1 kuten kuvassa, 110 mm pystysuorasta viitelinjasta ja 180 mm vaakasuoran viitelinjan yläpuolelle.
• Merkitse tuen reikien keskipisteet. • Toista toimenpide toiselle puolelle.

TAUSTA (VALINNAINEN)

Tausta asennetaan ennen liesituulettimen rungon asentamista ja, jos se halutaan kiinnittää seinään sekä ylhäältä että alhaalta, se on asennettava oikealle korkeudelle ennen alatukien asentamista. Koska toimenpide on monimutkainen, sen saa suorittaa ainoastaan keittiön asentaja tai pätevä henkilökunta, joka tuntee kaikkien kalusteiden lopulliset mitat.

Jos kiinnitys tehdään vain ylhäältä, toimi seuraavalla tavalla:

• Aseta tausta alatuen päälle työntäen alareuna ylätason ja seinän väliin, kohdista pystysuoraan viitelinjaan.
• Merkitse yläreunan kahden reiän keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm. • Laita tulpat 11 aukkoihin.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Kiinnitä tausta toimitetuilla ruuveilla 12a (4,2 x 44,4).

Tuulettimen asennus

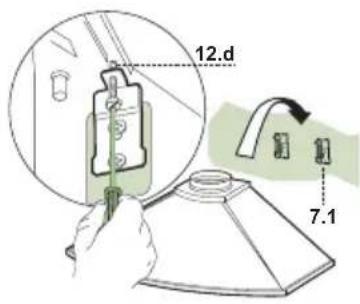

• Kierrä mukana tulevat 2 kpl 12d ruuvia seinäkiinnikkeisiin 7.1.
• Nosta tuuletin kiinnikkeisiin 7.1, suuntaa se pystysuoran viivan keskelle. • Vaaita tuuletin 12d ruuvien avulla tuulettimen alta.

Ilmanpoistoputket

HORMILIITÄNTÄINEN MALLI

Tämä malli asennetaan liittämällä koneisto hormiin oman valintasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkella.

• Asentaaksesi ø 120 mm ilmanvaihtoputken, asenna supistusputki 9 koneiston poistoilma-aukon päälle.
• Asenna ilmanpoistoputki riittävällä määrällä putkenkiinnittimiä (eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihiilisuodattimet.

SUODATUSVERSION ILMAN ULOSTULO

• Poraa ø 125 mm reikä mahdolliseen liesituulettimen yläpuolella olevaan hyllyyn.
• Asenna supistusputki 9 koneiston poistoilma-aukon päälle.
• Liitä liesituulettimen ulostulo kalusteen yläosaan jäykällä putkella, ø 120 mm, jonka valitsee asentaja.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Kiinnitä suuntausritilä 8 ulostuloon kahdella toimitetulla ruuvilla 12e (2,9 x 9,5).
• Varmista, että aktiivihiilisuodattimet ovat paikoillaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa.

• Levitä sivuosia hieman, kiinnitä ne kannattimien 7.2.1 taakse ja työnnä ne kiinni.
• Kiinnitä hormi sivuilta kannattimiin neljällä toimitetulla 12c ruuvilla (2,9 x 9,5).

Alempi hormi

• Levitä hormin sivuosia hieman, kiinnitä ne ylemmän hormin ja seinän väliin ja työnnä ne kiinni.
• Kiinnitä alaosa sivuilta runkoon kahdella toimitetulla 12c ruuvilla (2,9 x 9,5).

L Valot Sytyttää ja sammuttaa valaistuksen

M Moottori Sytyttää ja sammuttaa imumoottorin.

V Nopeus Määrää käyttönopeuden:

1. Alin nopeus, soveltuu hiljaisesti toimivaan jatkuvaan ilmanvaihtoon silloin kun käryä on vähän.

2. Keskitason nopeus, soveltuu käsitellyn ilman määrän ja melutason erinomaisen suhteen ansiosta useimpiin käyttöolosuhteisiin.

3. Korkein nopeus, sopii suuren ruoanlaitosta syntyvän käryn määrän poistamiseen, myös pitempiaikaiseen käyttöön.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan työntämällä niitä taaksepäin ja vetämällä samalla alaspäin.
• Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva näkyvissä ulkopuolella.

Aktiivihiilisuodatin (suodatinversio)

Suodattimia ei voi pestä eikä uudistaa, vaan ne on vaihdettava vähintään neljän kuukauden välein tai useammin, jos laitetta käytetään paljon.

AKTIIVIHIILISUODATTIMEN VAIHTAMINEN

• Irrota metalliset rasvasuodattimet.
• Irrota vanhat aktiivihiilisuodattimet kuvan (A) mukaisesti.
• Asenna uudet suodattimet paikoilleen kuvan (B) mukaisesti. • Laita metalliset rasvasuodattimet takaisin paikoilleen.

• Irrota metalliset rasvasuodattimet.
• Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppuihin.
• Laita metalliset rasvasuodattimet takaisin paikoilleen.
