Merkki	Bosch
Malli	DKE665A
Tuotetyyppi	Koristeellinen liesituuletin
Leveys	90 cm
Syvyys	50 cm
Korkeus (min-max)	65-120 cm
Nettopaino	19,5 kg
Sähköliitäntä	230 V / 50 Hz
Moottorin maksimiteho	260 W
Valaistus	2 × 40 W (halogeeni)
Nopeuksien lukumäärä	3 nopeutta + tehostus
Ilmavirta max	780 m³/h
Äänitaso (max)	65 dB(A)
Rasvasuodatin	Pestävä metallisuodatin
Hiilisuodatin (valinnainen)	Kierrätysyhteensopiva
Ohjaus	Painonappiohjaus
Poistotyyppi	Poisto tai kierrätys
Ilmanpoiston halkaisija	150 mm
Energialuokka	C
Puhdistus	Metallisuodatin pestävä astianpesukoneessa
Korjattavuusindeksi	7,5/10
Valmistajan takuu	2 vuotta
Standardit	CE, RoHS

Usein kysytyt kysymykset - DKE665A BOSCH

Miten Bosch DKE665A -liesituuletin asennetaan?

Asennuksen tulee suorittaa ammattitaitoinen asentaja. Varmista vähimmäisturvaetäisyydet: 65 cm sähkölieden yläpuolella, 76 cm kaasulieden yläpuolella. Kiinnitä liesituuletin tukevasti seinään ja liitä se poistokanavaan (halkaisija 150 mm).

Miten liesituulettimen rasvasuodatin puhdistetaan?

Metallisuodatin pestään astianpesukoneessa 65 °C:ssa tai käsin ei-hankaavalla sienellä ja astianpesuaineella. Anna sen kuivua täysin ennen takaisin asettamista. Puhdista se 4-6 viikon välein käytöstä riippuen.

Miten hiilisuodatin vaihdetaan?

Jos käytät liesituuletinta kierrätystilassa, hiilisuodatin on vaihdettava 4-6 kuukauden välein. Vaihda se irrottamalla rasvasuodatin, poistamalla vanha hiilisuodatin ja asettamalla uusi. Laita rasvasuodatin takaisin.

Miksi Bosch DKE665A -liesituuletin pitää ääntä?

Epänormaali ääni voi johtua likaisesta rasvasuodattimesta, tukoksesta kanavassa tai väärästä asennuksesta. Tarkista, että liesituuletin on kiinnitetty kunnolla ja suodattimet ovat puhtaat. Normaali äänitaso on enintään 65 dB(A).

Miten liesituulettimen nopeus säädetään?

Käytä etupaneelin painonappeja: paina haluttua nopeutta vastaavaa painiketta (1, 2, 3 tai tehostus). Tehostuspainike toimii 10 minuuttia ja palaa automaattisesti nopeudelle 2.

Toimitetaanko DKE665A -liesituulettimen mukana kauko-ohjain?

Ei, tässä mallissa ei ole kauko-ohjainta. Kaikki ohjaukset tehdään liesituulettimen omilla painonapeilla.

Mikä on Bosch DKE665A -liesituulettimen sähkönkulutus?

Moottorin maksimiteho on 260 W. Valaistus kuluttaa 80 W (2 × 40 W). Normaalikäytössä kulutus on noin 200-260 W nopeudesta riippuen.

Voinko käyttää tätä liesituuletinta kierrätystilassa ilman kanavaa?

Kyllä, liesituuletin voi toimia kierrätystilassa. Tarvitset hiilisuodatinsarjan (ei sisälly toimitukseen). Ilma suodatetaan ja palautetaan huoneeseen. Poistokanavaa ei tarvita tässä tapauksessa.

Miten liesituulettimen valaistus sammutetaan?

Paina valaistuspainiketta (lamppusymboli) sytyttääksesi tai sammuttaaksesi lamput. Jos lamput eivät syty, tarkista etteivät ne ole palaneet ja vaihda tarvittaessa (halogeeni 40 W).

Mistä löydän varaosat Bosch DKE665A -liesituulettimeen?

Varaosat (suodattimet, lamput jne.) ovat saatavilla Boschin huollosta tai valtuutetuilta jälleenmyyjiltä. Käytä mallinumeroa DKE665A tilatessasi. Voit myös tarkistaa käyttöohjeesta viitteet.

KÄYTTÖOHJE DKE665A BOSCH

Toimintatavat

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan. □ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. □ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huolto).

⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

□ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta. Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita. Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. ⚠ Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. ⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje). ⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa. ⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi. ⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena. ⚠️ Älä suorita liekitystä liesituulettimen alla. Noisevat liekit aiheuttavat palovaaran rasvasuodattimessa. ⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama voimakas kuumuus saattaa vahingoittaa liesituuletinta.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu tehokkaimmin:

Käynnistä tuuletin alkaessasi valmistaa ruokaa.

Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Tuulettimen käynnistys:

Kytke tuuletin toiminnasta vasta

Muutaman minuutin kuluttua ruoanvalmistuksen lopettamisesta.

Tuulettimen käynnistys:

Työnnä liukukytkin haluamasi tuuletustehon kohdalle.

Tuulettimen kytkeminen toiminnasta:

Työnnä liukukytkin takaisin asentoon 0.

Korkein teho:

Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa.

Työnnä liukukytkin oikealle ääriasentoon. Kun tuuletin käy korkeimmalla teholla, liukukytkimen valo palaa.

Valaistus:

Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

Normaalin toiminnan yhteydessä (1–2 tuntia päivittäin) on metallinen rasvasuodatin puhdistettava 8–10 viikon välein.

Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Suodattimet ja huolto

Metallisen rasvasuodattimen irrotus ja kiinnitys:

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdista rasvasuodattimet.
2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Aktiivihilisuodatin:

Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava.

Kiinnitys:

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta aktiivihiilisuodatin paikoilleen.

1. Lukitse kiinnittimet molemmilla puolilla.
2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

Irrotus:

1. Irrota rasvasuodattimet.
2. Paina kiinnittimet sisään molemmilla puolilla ja poista aktiivihiilisuodatin alakautta.

1. Kiinnitä rasvasuodattimet.

Aktiivihiilisuodattimen vaihto:

□ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa. □ Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet). Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihiilisuodattimen hävittäminen:

□ Aktiivihiilisuodattimissa ei ole haitta-aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.

☐ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella.

☐ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.

- Älä käytä hankaavia puhdistusaineita tai sieniä.

□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä.

Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista liukukytkin ainoastaan pehmeällä, kostealla pyyhkeellä pyyhkimällä (mieto pesuliuos). Älä käytä teräksen puhdistusaineita liukukytkimen puhdistamiseen.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.

□ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda-, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa.

□ Älä käytä kuivia pyyhinliinoja.

□ Käytä mietoa ikkunanpesuainetta.

□ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.

□ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto, puhdistus ja hoito

1. Kytke liesituuletin pois päältä ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.
2. Paina kevyesti lampun suojusta molemmista kiinnittimistä ja irrota lampun suojus alakautta.
3. Vaihda lamppu (tavallinen loistelamppu max. 11 W, kanta G 23). Huom.! Pistokantainen.

1. Kiinnitä lampun suojus takaisin paikoilleen.

1. Kytke liesituuletin verkkovirtaan panemalla pistoke pistorasiaan tai kytkemällä virta sulakkeesta.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

⚠ Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana.

⚠️ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

⚠️ Noudata voimassaolevia asennusmääräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

⚠️ Asenna liesituuletin siten, että ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyys 50 mm.

⚠️ Liesituulettimien asennus on sallittu kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm (kuva 1) ja kun seuraavia nimellislämpökuormituksia (Hs) ei ylitetä:

☐ Kaasuliedet Yhden keittoalueen kuormitus max. 3,0 kW Kaikkien keittoalueiden kuormitus max. 8,3 kW Uunin kuormitus max. 3,9 kW

☐ Kaasulla toimivat keittolevyt Yhden keittoalueen kuormitus max. 3,9 kW Kaikkien keittoalueiden kuormitus max. 11,3 kW

☐ Keraaminen kaasukeittotaso Annetut tiedot nimellislämpökuormituksista eivät päde suljettujen keraamisten kaasukeittotasojen suhteen. Ehdottomasti noudatettava keittotason valmistajan ohjeita.

Kiinteillä polttoaineilla toimivat liedet Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

⚠️ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Toiminta hormiliitäntäisenä

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevaan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman

saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Ennen asennusta

Liesituulettimen paras mahdollinen teho:

Lyhyt sileä poistoputki. □ Mahdollisimman vähän mutkia. ☐ Halkaisijaltaan isot putket ja loivat mutkat. Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

Pyöreät putket: Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

□ Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala. Niissä ei saa olla jyrkkiä käännöksiä. φ 120 mm n. 113 cm², φ 150 mm n. 177 cm².

□ Jos putken halkaisija on erilainen: käytä tiivistenauhaa.

Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Toiminta huoneilmaan palauttavana

Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihilisuodatinta.

Poistoilmaputken liitäntä ∅ 150 mm:

Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

Poistoilmaputken liitäntä ∅ 120 mm:

Aseta pienennyskappale paikoilleen asennuskaulukseen, poraa 2 reikää ∅ 3 mm ja kiinnitä ruuveilla.

Kiinnitä poistoilmaputki pienennyskappaleeseen.

Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Seinän esivalmistelut

Seinän tulee olla tasainen ja pystysuora. Huolehdi, että tulpat on kiinnitetty kunnolla seinään. Laitteet, joissa valaistus on takana: Jos heti liesituulettimen alla oleva seinä päällystetään paneeleilla tai laatoitetaan, ulkonema saa olla max. 15 mm lampun suojuksen vaurioitumisen välttämiseksi.

Paino kiloissa:

	Poistoilma	Kiertoilma
	20,260 cm	22,4
	23,290 cm	25,4

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Sähköliitäntä

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä, kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

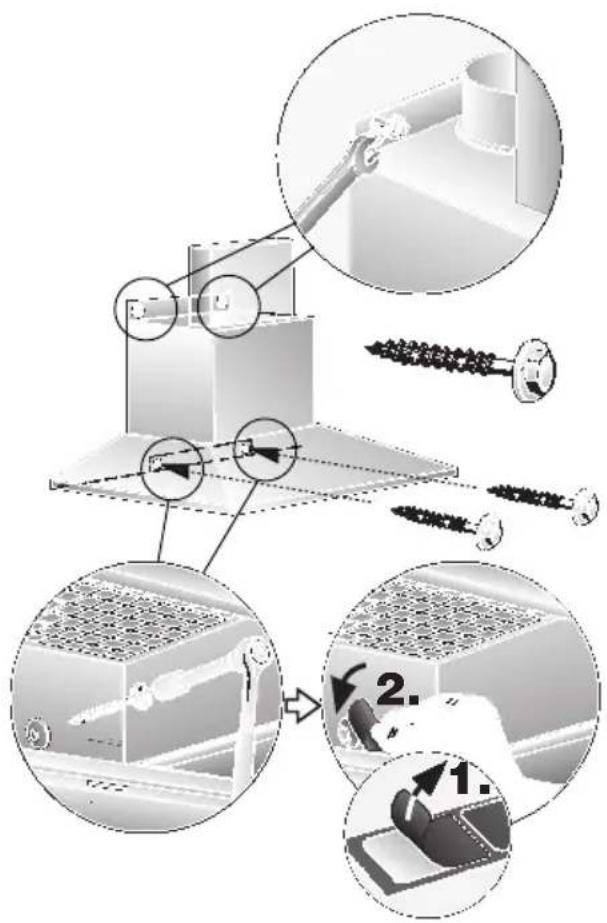

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.

1. Poraa 4 ∅ 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

1. Kiinnitä ruuveilla kulmarauta hormisuojusta varten.
2. Kierrä molemmat ylemmät kuusioruuvit paikoilleen noin 5 mm verran.
3. Ripusta liesituuletin ruuvien varaan.

Asennus

1. Kierrä molemmat alemmat kuusioruuvit kiinni.

⚠ Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

1. Kiinnitä suojakalvo 2 alemman kiinnitysruuvin reiän päälle suojasäleikköön.

1. Tee putkiliitäntä.
2. Tee sähköliitäntä.
3. Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vahingoittamasta arkoja teräspintoja.

1. Työnnä molemmat hormisuojusosat kiinni toisiinsa (ilmanvaihtoaukot ylemmässä teleskooppiosassa alaspäin) ja aseta suojus liesikuvussa olevaan aukkoon.

⚠ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. Nosta yläosaa ja kiinnitä sivusta kulmarautaan 2 ruuvilla.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).
