DKE936N - Liesituuletin BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettava liesituuletin
Merkki	Bosch
Malli	DKE936N
Leveys	90 cm
Syvyys	50 cm
Korkeus	60 cm
Nettopaino	17 kg
Sähköliitäntä	220-240 V, 50/60 Hz
Maksimiteho	300 W
Nopeuksien lukumäärä	3
Poistotapa	Poisto tai kierto (hiilisuodatin valinnainen)
Maksimi ilmavirta (poisto)	600 m³/h
Maksimi äänitaso	65 dB(A)
Valaistus	2 x LED 3 W
Ohjaimet	Mekaaninen liukukytkin
Rasvasuodattimet	Konepestäviä metallisia
Hiilisuodatin	Valinnainen, vaihdettava
Huolto	Suodattimien ja pinnan säännöllinen puhdistus
Turvallisuus	Viivästetty automaattisammutus (valinnainen)
Varaosat	Suodattimet, lamput, kierrätyssarja saatavilla
Korjattavuus	Korjattavuusindeksiä ei ole ilmoitettu

Usein kysytyt kysymykset - DKE936N BOSCH

Kuinka asennan Bosch DKE936N -liesituulettimeni?

Asennuksen tulee suorittaa pätevä ammattilainen. Varmista vähintään 65 cm:n etäisyys liesituulettimen ja keittotason välillä. Seinään asennuksessa noudata mukana tulevan ohjeen kaaviota.

Kuinka puhdistan rasvasuodattimet?

Metallisuodattimet pestään astianpesukoneessa enintään 65 °C:ssa tai käsin pehmeällä harjalla ja pesuaineella. Anna kuivua täysin ennen takaisin asettamista.

Mitä hiilisuodatinta käytetään kierrätystilassa?

Käytä Bosch-aktiivihiilisuodatinta, viite 00311856 (myydään erikseen). Vaihda se 6–12 kuukauden välein käytöstä riippuen.

Kuinka vaihdan LED-lampun?

Ruuvaa valaistuksen suojus irti, poista viallinen lamppu ja vaihda se G4-tyyppiseen LED-lamppuun, max. 3 W. Varmista, että laite on irrotettu pistorasiasta ennen toimenpiteitä.

Liesituuletin pitää ääntä, onko se normaalia?

Äänitaso enintään 65 dB(A) on normaali maksiminopeudella. Jos ääni on epänormaali, tarkista, etteivät suodattimet ole tukossa ja että liesituuletin on kiinnitetty kunnolla.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos käytät liesituuletinta poistotilassa ulkoilmaan, hiilisuodatinta ei tarvita. Kierrätystilassa se on pakollinen.

Kuinka säädän nopeutta?

Käytä liesituulettimen etuosassa olevaa liukukytkintä. Aseta se asentoon 1, 2 tai 3 lisätäksesi imutehoa.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin sulake ja pistorasia. Jos ongelma jatkuu, ota yhteyttä Bosch-huoltoon.

Kuinka otan käyttöön automaattisammutuksen?

Viivästetty automaattisammutustoiminto ei ole käytettävissä tässä mallissa. Liesituuletin on sammutettava manuaalisesti käytön jälkeen.

Mistä löydän täydellisen käyttöohjeen?

Voit ladata ilmaisen PDF-käyttöohjeen verkkosivustoltamme notice-facile.com etsimällä mallia Bosch DKE936N.

KÄYTTÖOHJE DKE936N BOSCH

fi Käyttö- ja asennusohje

Toimintatavat

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihiilisuodatin (katso: Suodatin ja huolto).

⚠ Täydellisen asennussarjan ja vara-suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

□ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihiilisuodattimen puhdistamana takaisin keittiöön.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Aktiivihiilisuodatin sitoo hajuaineet ja kosteuden.

⚠️ Jos aktiivihiilisuodatin jätetään asentamatta, tuuletin ei pysty sitomaan keittiöhöyryistä hajuaineita eikä kosteutta.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta. Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠️ Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).

⚠ Tämä liesituuletin on tarkoitettu vain kotitalouskäyttöön.

⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.

⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠️ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita. Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠ Älä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.

⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Paloturvallisuuden ja palovammojen ehkäisemisen vuoksi älä käytä kaikkia kaasulla toimivia keittoalueita samanaikaisesti maksimiteholla pidemmän aikaa (max. 15 minuuttia). Kun liesituuletin on asennettu kaasulla toimivan keittotason yläpuolelle, kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea kaasulla toimivaa keittoaluetta.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot yllä oleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu

tehokkaimmin:

□ Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

□ Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Valaistus

pois/päälle

Tuuletusteho

Käynnistys:

□ Työnnä oikeanpuoleinen liukukytkin haluamasi tuuletustehon kohdalle.

Kytkeminen toiminnasta:

□ Työnnä oikeanpuoleinen liukukytkin takaisin asentoon 0.

Valaistus:

□ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

□ Normaalin toiminnan yhteydessä (1 – 2 tuntia päivittäin) on metallinen rasvasuodatin puhdistettava 8 – 10 viikon välein. □ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Suodattimet ja huolto

Metallisen rasvasuodattimen irrotus ja kiinnitys:

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdista rasvasuodattimet.
2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat aktiivihilisuodattimen säännöllisesti, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus saattaa aiheuttaa.

Kiinnitys:

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta liesituulettimen moottorin oikealle ja vasemmalle puolelle aktiivihiilisuodatin ja kierrä suodatinta, niin että se lukkiutuu paikoilleen.

1. Kiinnitä rasvasuodattimet (katso Metallisten rasvasuodattimien irrotus ja kiinnitys).

Irrotus:

Irrotus tapahtuu päinvastaisessa järjestyksessä.

Aktiivihiilisuodattimien vaihto:

□ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa. □ Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet). □ Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistettujen aktiivihiilisuodattimien hävittäminen:

□ Aktiivihiilisuodattimissa ei ole haitallisia aineita. Ne voi hävittää yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. □ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella. □ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. □ Älä käytä hankaavia puhdistusaineita tai sieniä. □ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä. Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista liukukytkin ainoastaan pehmeällä, kostealla pyyhkeellä pyyhkimällä (mieto pesuliuos). Älä käytä teräksen puhdistusaineita liukukytkimen puhdistamiseen.

Teräspinnat:

□ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. □ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

□ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa. □ Älä käytä kuivia pyyhinliinoja. □ Käytä mietoa ikkunanpesuainetta □ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. □ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois päältä ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.
2. Irrota rasvasuodattimet (katso Suodattimet ja huolto).
3. Irrota lampun suojus yläkautta pidikelistasta.

1. Vaihda lamppu (tavallinen hehkulamppu max. 40 W, kanta E14).

1. Kiinnitä lampun suojus takaisin paikoilleen.
2. Kiinnitä rasvasuodattimet takaisin paikoilleen.
3. Kytke liesituuletin verkkovirtaan panemalla pistoke pistorasiaan tai kytkemällä virta sulakkeesta.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön. Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä. ⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta. ⚠ Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana. ⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle. ⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1. ⚠ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja. ⚠ Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI). ⚠️ Noudata voimassaolevia asennus-määräyksiä ja kaasulaitteiden valmistajien asennusohjeita. ⚠ Asenna liesituuletin siten, että ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyys 50 mm. ⚠️ Kaasulla toimivat keittoalueet: keittotason pinnan ja liesituulettimen välillä tulee olla tilaa vähintään: 650 mm, kuva 1.

Toiminta hormiliitäntäisenä

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevaan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Ennen asennusta

Hormiliitännässä on syytä asentaa sulkuläppä, jos sitä ei ole poistoputkessa. Jos sulkuläppä ei kuulu laitteen toimitukseen, niin niitä on saatavissa alan liikkeistä.

Sulkuläpän asennus:

□ Kiinnitä sulkuläppä asennuskaulukseen.

⚠️ Molempia läppiä pitää pystyä liikuttamaan hieman joustaen ylöspäin.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Liesituulettimen paras mahdollinen teho:

□ Lyhyt sileä poistoputki. □ Mahdollisimman vähän mutkia. □ Halkaisijaltaan isot putket ja loivat mutkat. Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

□ Pyöreät putket:

Suositeltava sisähalkaisija 125 mm, vähintään kuitenkin 100 mm.

□ Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala. Niissä ei saa olla jyrkkiä käännöksiä. ∅ 100 mm n. 78 cm² ∅ 125 mm n. 113 cm² □ Jos putken halkaisija on erilainen: käytä tiivistenauhaa. □ Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Poistoilmaputken liitäntä ∅ 125 mm:

□ Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

Poistoilmaputken liitäntä ∅ 100 mm:

□ Kiinnitä supistuskappale (toimituksen mukana tai saatavissa alan liikkeistä) asennuskaulukseen ja kiinnitä tähän poistoilmaputki.

Toiminta huoneilmaan palauttavana

□ Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihiilisuodatinta.

⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Seinän esivalmistelut

□ Seinän tulee olla tasainen ja pystysuora. □ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

	Poistoilma Kiertoilma
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Sähköliitäntä

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

⚠️ Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.

1. Poraa 5 reikää liesituuletinta varten ja 4 reikää hormisujusten kulmarautoja varten (ø 8 mm) ja paina tulpat reikiin

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

1. Kiinnitä ruuveilla 2 kulmarautaa hormisuojuksia varten ylös ja alas.
2. Kierrä kiinni keskimmäinen ruuvi (ilman aluslevyä) niin, että ruuvin kannan ja seinän välillä on tilaa n. 5 mm. Ruuvia käytetään asennusapuna liesituulettimen kiinnityksessä.
3. Ripusta liesituuletin ruuvien varaan.

Asennus

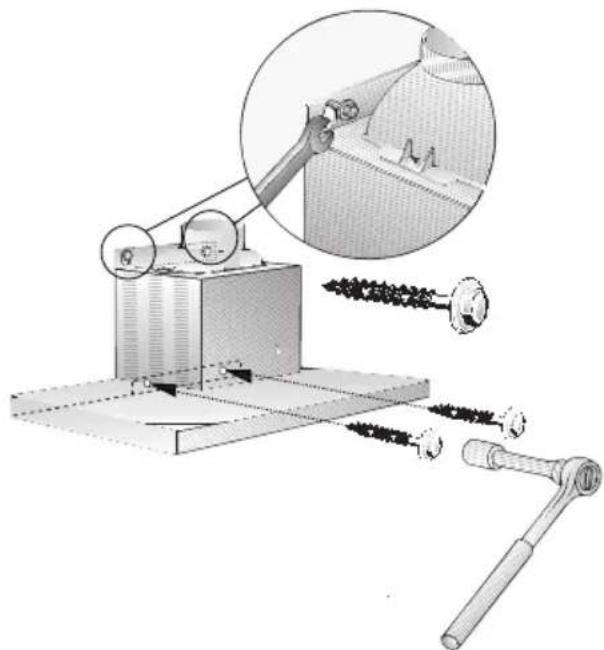

1. Kierrä kiinni muut 4 ruuvia aluslevyjä käyttäen

⚠ Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

1. Tee putkiliitäntä.
2. Tee sähköliitäntä.
3. Teräsmalli:

□ Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vaurioittamasta arkoja pintoja.

1. Kiinnitä ylempi hormisuojus sivusta kulmarautaan 2 lyhyellä ruuvilla.

1. Aseta alempi hormisuojus liesituulettimen päälle ja kiinnitä alakautta liesituulettimeen 2 pitkällä ruuvilla.

⚠ Varo, ettei pinta naarmuunnu paikoilleen työnnettäessä, aseta esim. asennusmalli alemman hormisuojuksen reunan päälle suojaksi.

Kiinnitä sen jälkeen hormisuojus sivusta kulmarautaan 2 lyhyellä ruuvilla.

⚠ Suorista hormisuojus ennen ruuvien kiristämistä.

1. Kiinnitä rasvasuodattimet takaisin paikoilleen (katso Käyttöohje).

Brugsanvisning
