SEC-CAM735 - Valvontakamera KONIG - Ilmainen käyttöohje ja opas

Merkki	KONIG
Malli	SEC-CAM735
Tuotetyyppi	Valvontakamera
Kameratyyppi	Ulkokäyttöön tarkoitettu bullet-kamera
Tarkkuus	1080p Full HD
Yönäkö	Kyllä, jopa 30 metriä IR-LEDillä
Kuvakulma	90° (diagonaali)
Suojausluokka	IP66 (säänkestävä)
Virtalähde	12 V DC, verkkolaite mukana
Sähkönkulutus	5 W (max)
Liitettävyys	BNC-kaapeli, komposiittivideolähtö
Videolähtö	1 Vp-p, 75 ohm
Asennus	Seinäkiinnike mukana
Mitat (P x L x K)	170 x 70 x 70 mm
Paino	380 g
Käyttölämpötila	-20 °C - +50 °C
Huolto ja puhdistus	Puhdista kotelo pehmeällä, kuivalla liinalla. Vältä liuottimia.
Turvallisuus	Käytä vain mukana toimitettua sovitinta. Älä avaa koteloa.
Varaosat ja korjattavuus	Ota yhteyttä KONIGin huoltopalveluun. Käyttäjälle ei ole saatavilla varaosia.
Yleistä tietoa	Analoginen kamera, yhteensopiva useimpien DVR-laitteiden kanssa. Käyttöohje saatavilla PDF-muodossa.

Usein kysytyt kysymykset - SEC-CAM735 KONIG

Kuinka SEC-CAM735 -kamera saa virtaa?

Käytä mukana toimitettua 12 V DC -sovitinta. Liitä se pistorasiaan ja kytke virtakaapeli kameraan. Älä käytä muuta virtalähdettä.

Onko kamera yhteensopiva langattomien järjestelmien kanssa?

Ei, SEC-CAM735 on langallinen kamera, jossa on komposiittivideolähtö (BNC). Se tarvitsee koaksiaalikaapelin videosignaalin siirtämiseen.

Mikä on yönäön kantama?

Infrapunayönäkö mahdollistaa näkemisen jopa 30 metrin päähän täydellisessä pimeydessä. IR-LEDit syttyvät automaattisesti, kun valon määrä on vähäinen.

Minne tämä kamera voidaan asentaa?

IP66-luokituksensa ansiosta se voidaan asentaa ulos, katoksen alle tai suoraan sateelle alttiina. Kiinnitä se tukevasti mukana toimitetulla seinäkiinnikkeellä.

Kuinka kamera puhdistetaan?

Puhdista kotelo ja lasi pehmeällä, kuivalla liinalla. Älä käytä kemikaaleja tai hankaavia aineita. Varmista, että kamera on pois päältä puhdistuksen aikana.

Mitä tehdä, jos kuva on epätarkka?

Tarkista, ettei linssi ole tukossa ja että tarkennus on oikea. Tarkennusrengas on yleensä objektiivin ympärillä. Käännä sitä varovasti, kunnes kuva on terävä.

Voinko liittää useita kameroita samaan DVR-tallentimeen?

Kyllä, kamera on suunniteltu liitettäväksi analogiseen DVR-laitteeseen. Voit kytkeä useita tämän mallin kameroita DVR:n eri BNC-tuloihin.

Mikä on videokaapelin maksimipituus?

Parhaan laadun saavuttamiseksi käytä laadukasta koaksiaalikaapelia äläkä ylitä 100 metriä. Tämän yli on suositeltavaa käyttää signaalivahvistinta.

Toimiiko kamera alhaisissa lämpötiloissa?

Kyllä, se voi toimia -20 °C – +50 °C lämpötiloissa. Varmista, että virtalähde on soveltuva ulko-olosuhteisiin.

Mistä löydän täydellisen käyttöohjeen?

Täydellinen käyttöohje on ladattavissa ilmaiseksi PDF-muodossa sivustolta notice-facile.com. Voit myös tarkastella sitä verkossa.

KÄYTTÖOHJE SEC-CAM735 KONIG

BRUKSANVISNING (s. 34) CCTV-kamera

MANUAL DE UTILIZARE (p. 42) Cameră CCTV

BRUGERVEJLEDNING (s. 50) CCTV-kamera

KÄYTTÖOHJE (s. 30) CCTV-kamera

NÁVOD K POUŽITÍ (s. 38) CCTV kamera

VEILEDNING (s. 54) Sikkerhetskamera

ENGLISH

Index

• Johdanto (s. 30)
• Turvallisuustoimenpiteet (s. 30)
• Pakkauksen sisältö (s. 30)
• Tekniset tiedot (s. 30)
• Käyttöohjeet (s. 31)
- Huolto (s. 33)
• Takuu (s. 33)
• Vastuuvapauslauseke (s. 33)
• Hävittäminen (s. 34)

Johdanto:

Korkearesoluutioinen monitarkentava turvakamera on varustettu Sony Exview HAD CCD™ -kuvatunnistimella ja Sony Effio™ Digital Signal Processor -järjestelmällä (DSP). Varustettu uusimmalla teknologialla 700 horisontaalisen TV-juovan resoluution saavuttamiseksi. Effio™ DSP tarjoaa upeita toimintoja, kuten 2D kohinan vähennyksen, loistavan värien toiston ja mukautuvan sävyn toiston. Kaikki toiminnot voidaan asettaa OSD-valikosta, jotta saavutetaan optimaaliset asetukset jokaiseen tilanteeseen ja kameran asentoon. Toimitetaan sisä- ja ulkokäyttöä kestävässä vedenkestävässä metallikotelossa.

• Suosittelemme tämän oppaan lukemista ennen tuotteen asennusta/käyttöä.
• Säilytä tämä käyttöopas myöhempää käyttöä varten.

Turvallisuustoimenpiteet

Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.

Pakkauksen sisältö

1 x Kamera
1 x Kiinnike
1 x Käyttöopas

Tekniset tiedot

• Kuvakenno: 1/3 tuuman Sony Exview HAD CCD™
• Digitaalinen signaalin käsittely: Effio™
• Linssi: 2,8–12 mm manuaalinen zoom
• Horisontaalinen resoluutio: 700 TVL
• Kuvakulma: 30° - 90°
• LED-infrapunavalo: 12 U, 30 M
• Valoherkkyys: 0,001 Lux
• Taustavalon kompensointi: Off / BLC / HLC

• Elektroninen suljin: 1/50 (1/60) \~ 1/100 000 s
• S/N-suhde: >52 dB
• Valkotasapaino: Säädettävä
• Vahvistus: Automaattinen / manuaalinen
• Gammakorjaus: >0,45
- Suojaus: IP66
- OSD-kielet: Englanti, ranska, saksa, espanja, portugali, kiina ja venäjä
• Käyttölämpötila: -20 °C \~ 45 °C
• Videolähtö: 1,0 V p-p / 75 Ω
• Jännite: DC 12 V
- Mitat: 285 × 295 × 140 mm
• Paino: 1,5 kg (sis. kiinnikkeen)

Käyttöohjeet

1. Ruuvit (x2) kiinnikkeen kiinnittämiseen kameran koteloon.
2. Ruuvi (x1) kameran asennon säätämiseen vaakatasossa.
3. Ruuvi (x2) kameran asennon säätämiseen pystysuorassa.

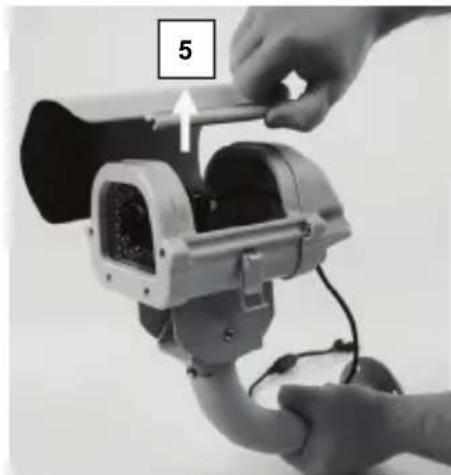

1. Avaa kameran kotelo linssin säätämiseksi.

1. Säädä monitarkenteinen linssi oikeaan katselukulmaan ja varmista asetukset kiristämällä ruuvit.

Liitinkaapelissa on sisäinen OSD-ohjainpainike, jolla voi ohjata ja selata OSD-valikkoa.

Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu mitätöityy, mikäli laitteeseen tehdään mitä tahansa muutoksia. Emme ole myöskään vastuussa vahingoista, jotka johtuvat tämän tuotteen virheellisestä käytöstä.

Vastuuvapauslauseke:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Hävittäminen:

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei saa hävittää kotitalousjätteen mukana.
• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.
