KÄYTTÖOHJE Brasserie F Flexit

SF Käyttö- ja asennusohje

Sisällys

1. Turvallisuusmääräykset 25

2. Brasserie F -mallin käyttö 26

2.1. Ylläpito/puhdistus 26
2.2. Loisteputken vaihtaminen 26
2.3. Liesituulettimen toimintahäiriöt .....26

1. Bistro F -mallin / Fondue F -mallin käyttö .....27

3.1. Ylläpito/puhdistus 27
3.2. Loisteputken vaihtaminen 27
3.3. Liesituulettimen toimintahäiriöt 27

1. Asennus 28

4.1. Brasserie F – tekniset tiedot .....28
4.2. Brasserie F – asennus .....28
4.3. Bistro F – tekniset tiedot .....29
4.4. Bistro F – asennus ......29
4.5. Fondue F – tekniset tiedot......30
4.6. Fondue F – asennus 30

1. Poistoilman säätö – kaikki mallit....31

5.1. Perusvirtaus 31
5.2. Tehostettu tuuletus....31
5.3. Paine-eromittaus....31

1. Säätökäyrät 32

6.1. Brasserie F 32
6.2. Bistro F / Fondue F.... 33

1. CE-vaatimustenmukaisuusvakuutus....34

2. Tuote- ja ympäristömääräykset....34

Tuotteitamme kehitetään jatkuvasti. Sen vuoksi pidätämme oikeuden muutoksiin. Emme myöskään vastaa mahdollisista painovirheistä.

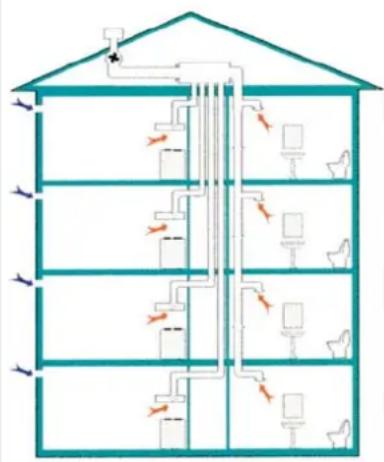

Liesituulettimet ja keskuslaitteisto

Nämä liesituulettimet ja keskuslaitteistot on tarkoitettu kerrostaloihin. Koska tuuletin ei ole itse liesituulettimessa, käyttöääni on hiljainen. Kaikissa liesituulettimissa on halkaisijaltaan 125 mm:n kokoinen ilmanvaihtokanavan nippa. Liesituulettimissa on valmiina johto ja pistoke 230 V:n verkkovirtaan liittämistä varten. Keskuslaitteisto huolehtii ilmanvaihdosta liesituulettimien kautta. Raitista ilmaa johdetaan venttiilien tai ikkunoiden kautta. Tuuletinsarjan teho on 2 000–5 000 m³ / h.

Tämä käyttöohje koskee Flexit-malleja Brasserie F, Bistro F ja Fondue F. Koska tiedot koskevat kaikkia näitä malleja, muita tietoja ei ole määritetty otsikoissa tai teksteissä.

Tätä tuotetta koskee korvausvaatimusoikeus kuluttajansuojalain mukaan – edellyttäen että tuotetta on käytetty ja ylläpidetty oikein. Suodatin on kuluva osa.

Tuotteessa oleva symboli osoittaa, että sitä ei saa hävittää kotitalousjätteen mukana. Se on toimitettava sähkö-tai elektroniikkajätekierrätykseen.

Kun huolehdit laitteen asianmukaisesta kierrätyksestä, autat vähentämään haitallisia vaikutuksia ympäristöön ja terveyteen. Saat lisätietoja tämän laitteen kierrättämisestä ottamalla yhteyden asuinkuntasi viranomaisiin, kierrätysyritykseen tai laitteen ostopaikkaan.

Virheellisestä tai puutteellisesta asennuksesta johtuva reklamaatio on osoitettava asennuksesta vastaavalle yritykselle. Korvausvaatimusoikeus voi raueta, jos laitteen ylläpito laiminlyödään.

1. Turvallisuusmääräykset

Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin turval-lisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista. Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen. Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

• Ulostuloilma on johdettava pois asianomaisen viranomaisen antamien määräysten mukaisesti.
• Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai ta- koista, puu- tai öljypannuista jne.
• Lieden ja tuotteen välisen etäisyyden on oltava vähintään 45 cm (Brasserie 40 cm). Kaasulieden osalta etäisyys kasvatetaan 65 cm:ksi. Liesikuvun valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.
• Vaaran välttämiseksi kiin-teän asennuksen, pistokkeen vaihdon tai muun tyyppi-sen liitännän saa tehdä vain sähköalan ammattilainen.

• Ruokien liekittäminen tuotteen alla on kielletty.

• Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljypannut jne.

• Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyysinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.
• Lapset eivät saa leikkiä tuotte-ella. Lapset eivät saa puhdis-taa tai huoltaa tuotettaa ilman valvontaa.
• Tuotteen käsiksi päästävät pinnat voivat kuumentua ruu-anlaiton yhteydessä.
• Tulipalon riski kasvaa, jos pu-hdistusta ei tehdä suositellun aikataulun mukaisesti.

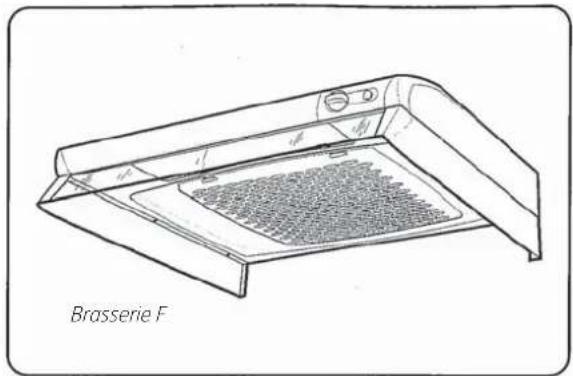

2. Brasserie F -mallin käyttö

Toiminnot, kuva 1

A – Pellin/ajastimen säätimet

B - Valokatkaisin

Pelti avautuu ruoanlaiton yhteydessä. Pelti sulkeutuu automaattisesti viimeistään 60 minuutin kuluttua tai silloin, kun pelti käännetään asentoon |●|.

2.1. Ylläpito/puhdistus

Liesituuletin puhdistetaan miedolla saippuavedellä ja kostealla liinalla. Suodatin on puhdistettava noin kaksi kertaa kuukaudessa tavanomaisessa käytössä. Suodatinkasetti irrotetaan painamalla etureunassa olevia lukkoja, ks. kuva 2. Irrota suodatin ja irrota sitten suodatinkangas vapauttamalla suodattimen pidikkeet. Laita suodatinkangas ja suodatinkehys lämpimään veteen, jossa on astianpesuainetta. Metallisen rasvasuodattimen voi pestä astianpesukoneessa. Liesituuletin on puhdistettava sisältä muutaman kerran vuodessa. Pyyhi sisäpuoli saippuaveteen kastetulla liinalla. Aseta suodatinkasetti takaisin paikalleen ja paina se kiinni siten, että se lukittuu lukkoihin.

Palovaara kasvaa, jos liesituuletinta ei puhdisteta niin usein kuin ohjeissa ilmoitetaan.

2.2. Loisteputken vaihtaminen

Irrota lampun lasi painamalla kiinnittimiä nuolen osoittamaan suuntaan, ks. kuva 3. Nyt loisteputki voidaan vaihtaa. Loisteputki-istukka 2G7.

2.3. Liesituulettimen toimintahäiriöt

Tarkista, että sulake on ehjä.

Liesituulettimen alla ei saa liekittää ruokaa. Huoneeseen on johdettava riittävästi ilmaa, kun liesituuletinta käytetään samanaikaisesti sellaisten laitteiden kanssa, joiden energia tuotetaan jollakin muulla tavalla kuin sähköllä, kuten kaasuliesi, kaasu-/puukamiina, puu-/öljykattila tai muu vastaava. Henkilölle, jonka psyykkiset, fyysiset tai aisteihin liittyvät kyvyt ovat heikentyneet, sekä lapsille on kerrottava ennen käyttöä, miten laitetta on tarkoitus käyttää.

3. Bistro F -mallin / Fondue F -mallin käyttö

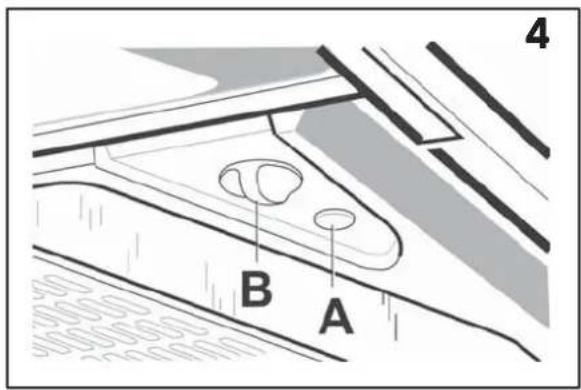

Toiminnot, kuva 4

A - Valokatkaisin

B – Pellin/ajastimen säätimet

Pelti avautuu ruoanlaiton yhteydessä. Pelti sulkeutuu automaattisesti viimeistään 60 minuutin kuluttua tai silloin, kun pelti käännetään asentoon

3.1. Ylläpito/puhdistus

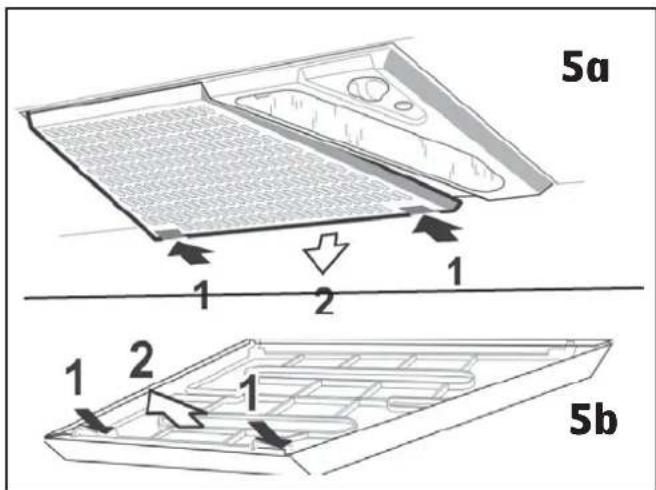

Pyyhi laite kostealla liinalla ja pesuaineella. Suodatin on puhdistettava noin kaksi kertaa kuukaudessa tavanomaisessa käytössä. Irrota suodatinkasetti painamalla taustapuolella olevia lukkoja, ks. kuva 5a. Irrota suodatin ja irrota sitten suodatinkangas vapauttamalla suodattimen pidikkeet, ks. kuva 5b. Laita suodatin ja suodatinkehys lämpimään saippuaveteen. Suodatinkasetti voidaan pestä myös astianpesukoneessa. Liesituuletin on puhdistettava sisältä muutaman kerran vuodessa. Pyyhi sisältä kostealla liinalla ja miedolla saippuavedellä. Asenna suodatinkasetti takaisin ja paina ylös niin, että se lukittuu paikalleen.

Palovaara kasvaa, jos liesituuletinta ei puhdisteta niin usein kuin ohjeissa ilmoitetaan.

3.2. Loisteputken vaihtaminen

Irrota lampun lasi painamalla kiinnittimiä nuolen osoittamaan suuntaan, ks. kuva 6. Nyt loisteputki voidaan vaihtaa. Loisteputki-istukka 2G7.

3.3. Liesituulettimen toimintahäiriöt

Tarkista, että sulake on ehjä.

Liesituulettimen alla ei saa liekittää ruokaa. Huoneeseen on johdettava riittävästi ilmaa, kun liesituuletinta käytetään samanaikaisesti sellaisten laitteiden kanssa, joiden energia tuotetaan jollakin muulla tavalla kuin sähköllä, kuten kaasuliesi, kaasu-/puukamiina, puu-/öljykattila tai muu vastaava. Henkilölle, jonka psyykkiset, fyysiset tai aisteihin liittyvät kyvyt ovat heikentyneet, sekä lapsille on kerrottava ennen käyttöä, miten laitetta on tarkoitus käyttää.

B A 4

4.1. Brasserie F – tekniset tiedot

Leveys: 60 cm

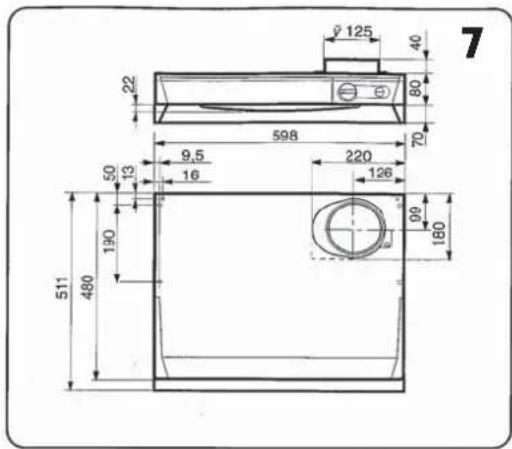

Muut mitat: ks. kuva 7

Sähkökytkentä: 230 V maadoitettu

Valaistus: Loisteputki-istukka 2G7, 11 W

4.2. Brasserie F – asennus

Lieden ja liesituulettimen välisen etäisyyden on oltava vähintään 40 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava 65 cm. Jos kaasulieden valmistaja suosittelee korkeampaa asennuskorkeutta, se on huomioitava asennuksessa.

Poistoilma on johdettava ulos viranomaisten antamien määräysten mukaisesti (valtion rakennustekniset määräykset).

Poistoilmaa ei saa johtaa savukanavaan, jota pitkin savukaasut johdetaan pois esimerkiksi kaasu-/puukamiinasta, puu-/öljykattilasta tai vastaavasta laitteesta.

Putkiliittimen ja pellin asentaminen

Putkiliitin on toimitettaessa liesituulettimen sisällä.

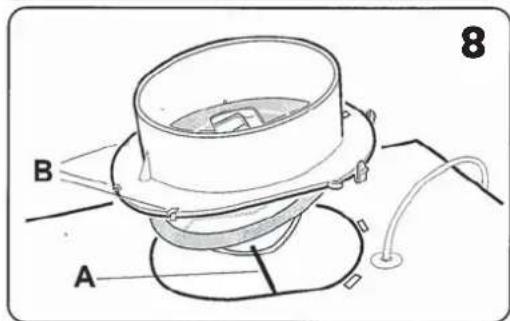

Peltiakseli A asetetaan pellin lukon alle vipuun, ks. kuva 8. Varmista, että B-kiinnikkeet jäävät peltireunan alle. Aseta putkiliitin paikoilleen.

Liesituulettimen asentaminen

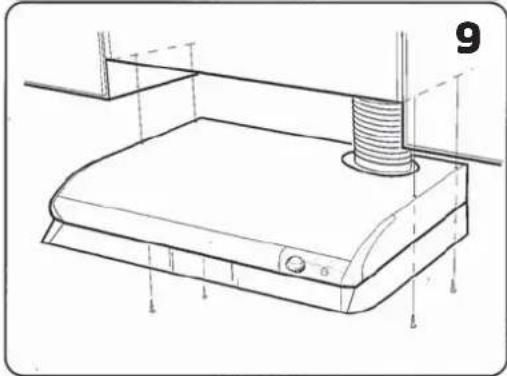

Liesituulettimen voi asentaa kaappirivin alle tai tasalle, ks. kuva 9.

Liesituuletin voidaan myös asentaa käyttämällä lisävarusteena hankittavia seinäkiinnikkeitä, ks. kuva 10. Lisävarusteiden asennusohjeet toimitetaan niiden mukana. HUOMAA! Joustavaa kanavaa asennettaessa sen on oltava aivan tuulettimen putkiliittimen vieressä, ks. kuva 11.

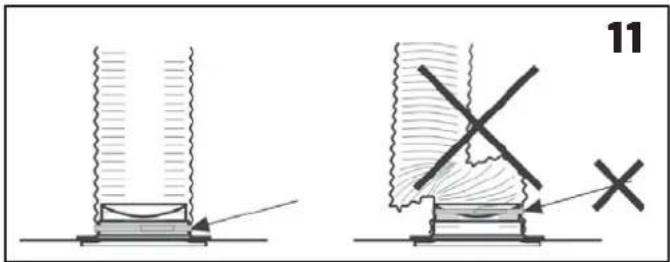

11

Sähköasennus

Liesituulettimessa on toimitettaessa johdot ja maadoitusliitäntä maadoitettuun virransyöttöön. Valtuutetun sähköasentajan on tehtävä asennus.

Säätäminen

Katso ohjeet laitteen säätämiseen kappaleista 4 ja 5.

7 125 40 80 22 598 70 9,5 220 13 16 126 50 190 99 180 511 480

B A 8

4.3. Bistro F – tekniset tiedot

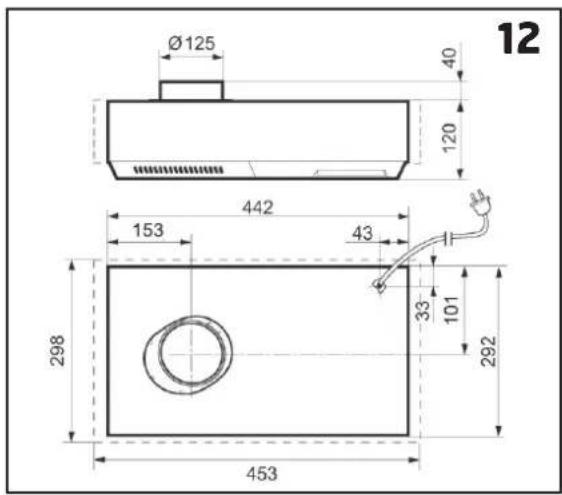

Mitat: ks. kuva 12

Sähkökytkentä: 230 V maadoitettu

Valaistus: Loisteputki-istukka 2G7, 11 W

4.4. Bistro F – asennus

Lieden ja liesituulettimen välisen etäisyyden on oltava vähintään 45 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava 65 cm. Jos kaasulieden valmistaja suosittelee korkeampaa asennuskorkeutta, se on huomioitava asennuksessa.

Poistoilma on johdettava ulos viranomaisten antamien määräysten mukaisesti (valtion rakennustekniset määräykset).

Poistoilmaa ei saa johtaa savukanavaan, jota pitkin savukaasut johdetaan pois esimerkiksi kaasu-/puukamiinasta, puu-/öljykattilasta tai vastaavasta laitteesta.

Putkiliittimen ja pellin asentaminen

Putkiliitin on toimitettaessa liesituulettimen sisällä.

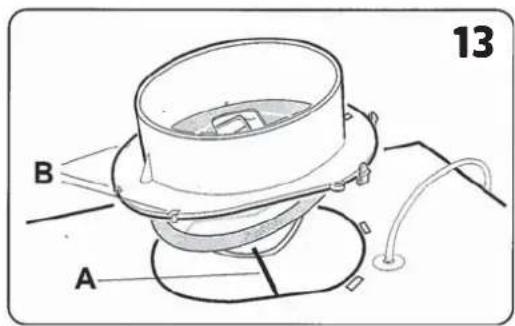

Peltiakseli A asetetaan pellin lukon alle vipuun,

ks. kuva 8. Varmista, että B-kiinnikkeet jäävät peltireunan alle. Aseta putkiliitin paikoilleen.

Liesituulettimen asentaminen

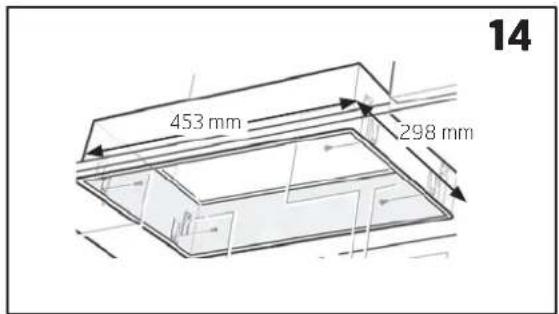

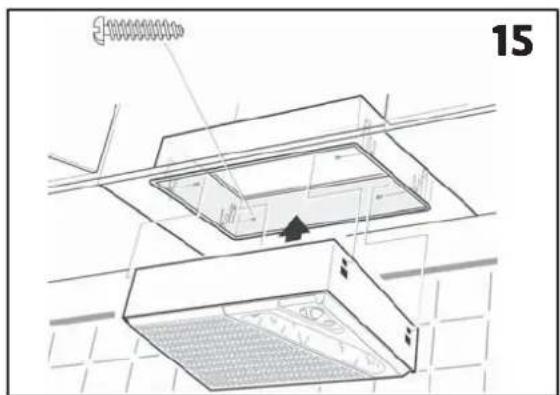

Liestituuletin asennetaan yläkaappiin tai suojukseen asennuskehyksen avulla. Ulkomitat on merkitty kuvaan 14. Aseta asennuskehys hyllyyn aukkoon ja ruuvaa se kiinni neljällä ruuvilla, ks. kuva 15. Paina sitten liesituuletin kehykseen siten, että se lukittuu paikalleen. HUOMAA! Joustavaa kanavaa asennettaessa sen on oltava aivan tuulettimen putkiliittimen vieressä, ks. kuva 16.

16

Sähköasennus

Liesituulettimessa on toimitettaessa johdot ja maadoitusliitäntä maadoitettuun virransyöttöön. Valtuutetun sähköasentajan on tehtävä asennus.

Säätäminen

Katso ohjeet laitteen säätämiseen kappaleista 4 ja 5.

Ø125 40 120 153 442 43 33 101 298 292 453 12

13 B A

453 mm 298 mm 14

200000000 15

4.5. Fondue F – tekniset tiedot

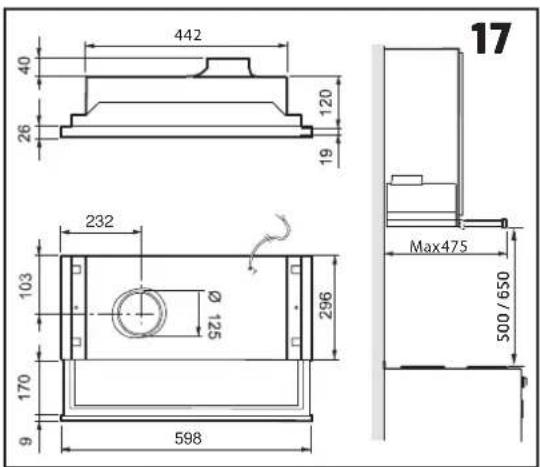

Mitat: ks. kuva 17

Sähkökytkentä: 230 V maadoitettu

Valaistus: Loisteputki-istukka 2G7, 11 W

4.6. Fondue F – asennus

Lieden ja liesituulettimen välisen etäisyyden on oltava vähintään 45 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava 65 cm. Jos kaasulieden valmistaja suosittelee korkeampaa asennuskorkeutta, se on huomioitava asennuksessa.

Poistoilma on johdettava ulos viranomaisten antamien määräysten mukaisesti (valtion rakennustekniset määräykset).

Poistoilmaa ei saa johtaa savukanavaan, jota pitkin savukaasut johdetaan pois esimerkiksi kaasu-/puukamiinasta, puu-/öljykattilasta tai vastaavasta laitteesta.

Putkiliittimen ja pellin asentaminen

Putkiliitin on toimitettaessa liesituulettimen sisällä.

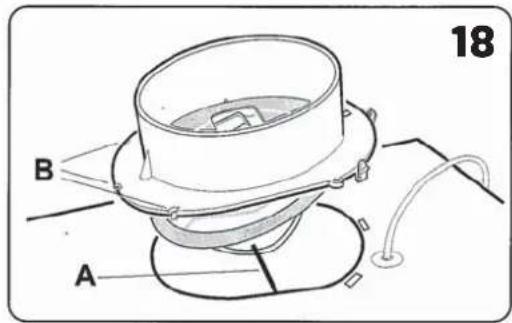

Peltiakseli A asetetaan pellin lukon alle vipuun, ks. kuva 18.

Varmista, että B-kiinnikkeet jäävät peltireunan alle. Aseta putkiliitin paikoilleen.

Yläkaappi alhaalta ja edestä

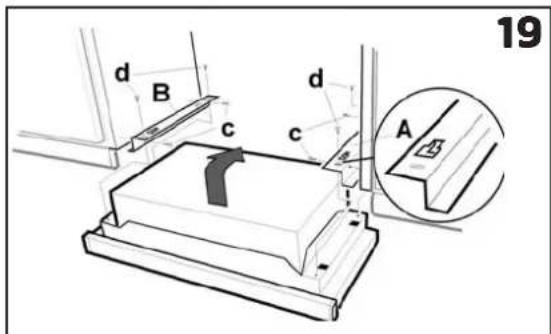

Liesituuletin asennetaan telineiden avulla. Ruuvaa telineet A ja B kiinni kaapin sivuille ruuveilla C, kuten esitetty kuvassa 19. Nosta tuuletin ylös ja työnnä se telineiden kiskoihin ja kiinnitä se sitten paikalleen ruuveilla D.

Yläkaappi alhaalta, kiinni edestä

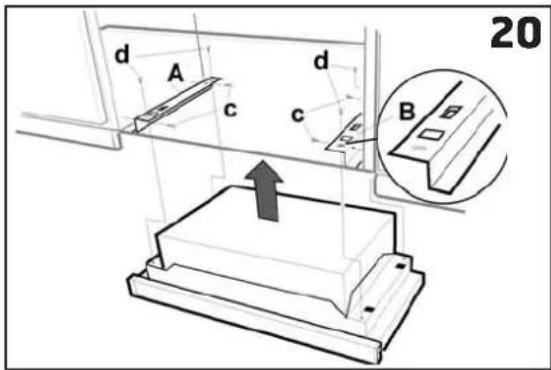

Liesituuletin asennetaan telineiden avulla. Huomaa, että tällöin telineet on asetettava paikoilleen yllä kuvattujen asennusohjeiden mukaisesti. Ruuvaa telineet B ja A kiinni kaapin sivuhin ruuveilla C kuvassa 20 esitetyllä tavalla. Nosta liesituuletin ylös ja ruuvaa se kiinni ruuveilla D.

Yläkaappien välissä

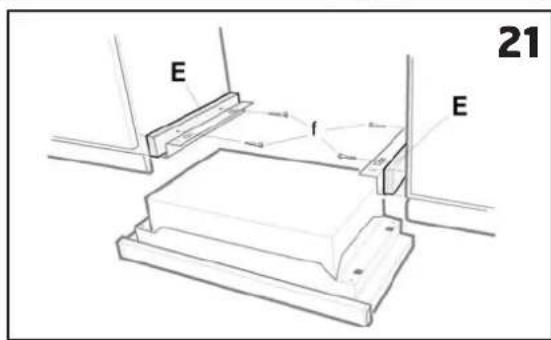

Kiinnitä kannattimet E ruuveilla F kuten esitetty kuvassa 21. Asenna liesituuletin telineiden avulla kuvan 19 osoittamalla tavalla. Kiinnitä telineet A ja B kiinni kannattimiin ruuveilla C. Nosta liesituuletin ylös ja työnnä se telineiden kiskoihin ja kiinnitä se sitten paikalleen ruuveilla D.

Kannattimien vähimmäismitat = 16 x 50 x 295 mm.

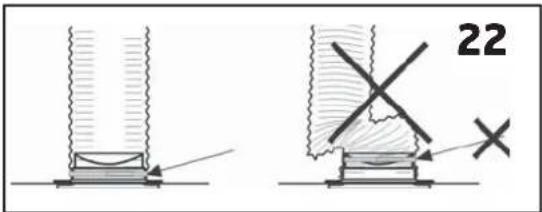

HUOMAA! Joustavaa kanavaa asennettaessa sen on oltava aivan tuulettimen putkiliittimen vieressä, ks. kuva 22.

22

Sähköasennus

Liesituulettimessa on toimitettaessa johdot ja maadoitusliitäntä maadoitettuun virransyöttöön.

Valtuutetun sähköasentajan on tehtävä asennus.

Säätäminen

Katso ohjeet laitteen säätämiseen kappaleista 4 ja 5.

442 40 26 19 120 232 103 Ø 125 296 170 9 598 17 Max475 500 / 650

18 B A

19 d B c d c A

d A c d c B 20

E f E 21

5. Poistoilman säätö – kaikki mallit

5.1. Perusvirtaus

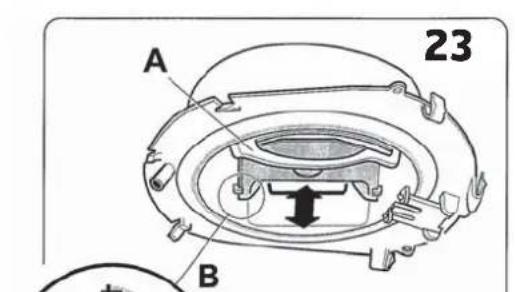

Perusvirtaus säädetään asettamalla liukuosa A haluttuun asentoon merkintöjen B mukaisesti kuten esitetty kuvassa 23.

5.2. Tehostettu tuuletus

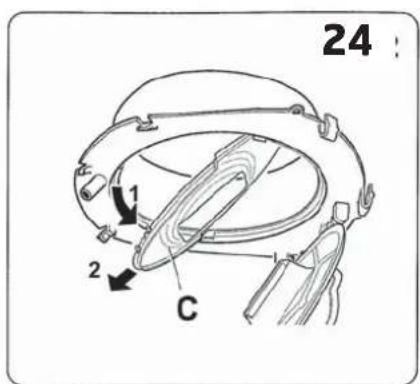

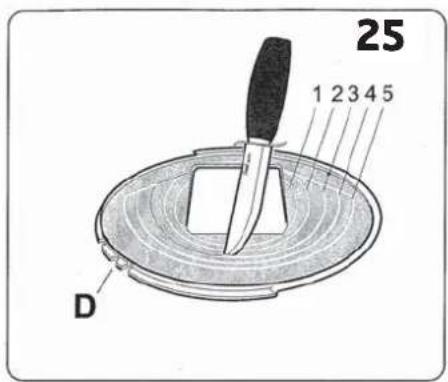

Avaa säätöpelti ja irrota rajoitinlevy C, ks. kuva 24. Tehostettu ilmanvaihto asetetaan leikkaamalla levyn aukko suuremmaksi, ks. kuva 25. Katso että ura D asettuu kohdalleen, kun rajoitinlevy asetetaan paikalleen.

5.3. Paine-eromittaus

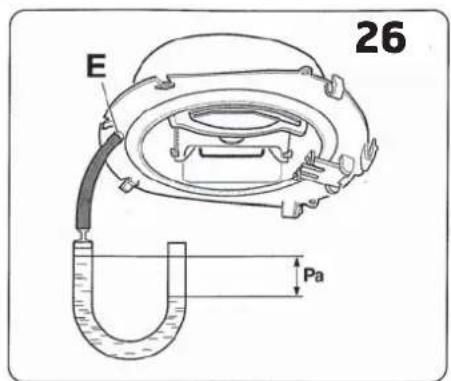

Asenna letku kauluksen etuosassa olevaan mittauspisteeseen, ks. kuva 26.

Jos perusvirtausta ei haluta käyttää, järjestelmään voi asentaa lisälevyn.

A B 23

24 1 2 C

B 12 10 8 6 4 2

25 1 2 3 4 5 D

E 26 Pa

6. Säätökäyrät

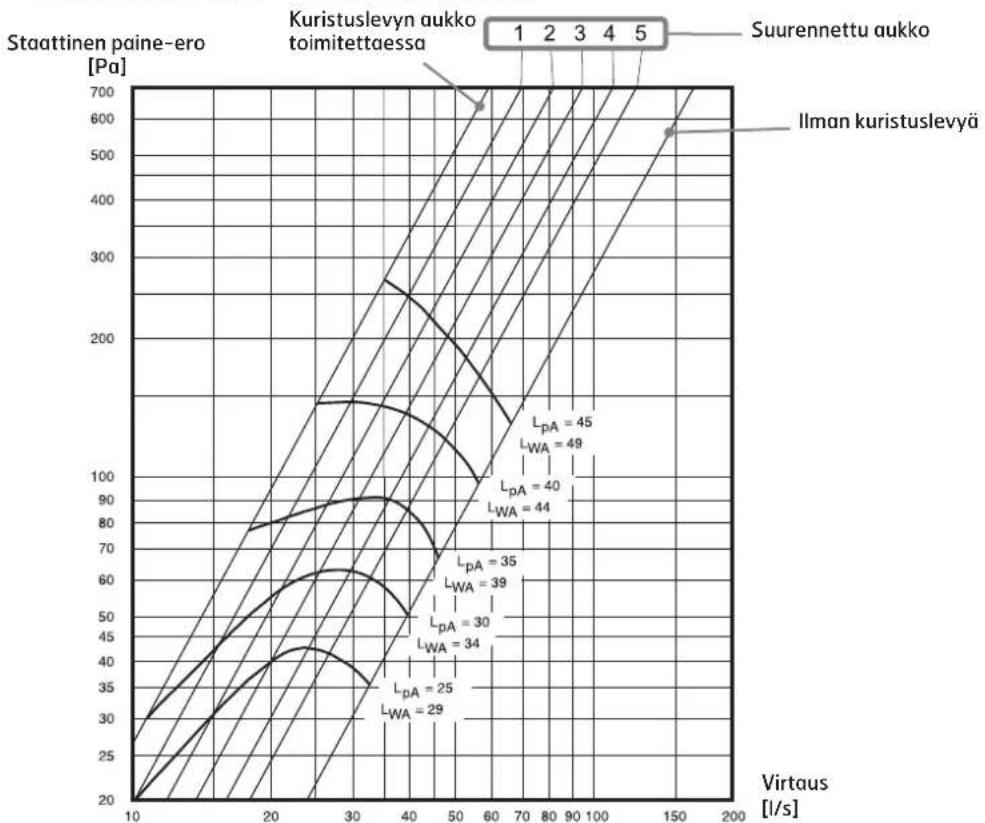

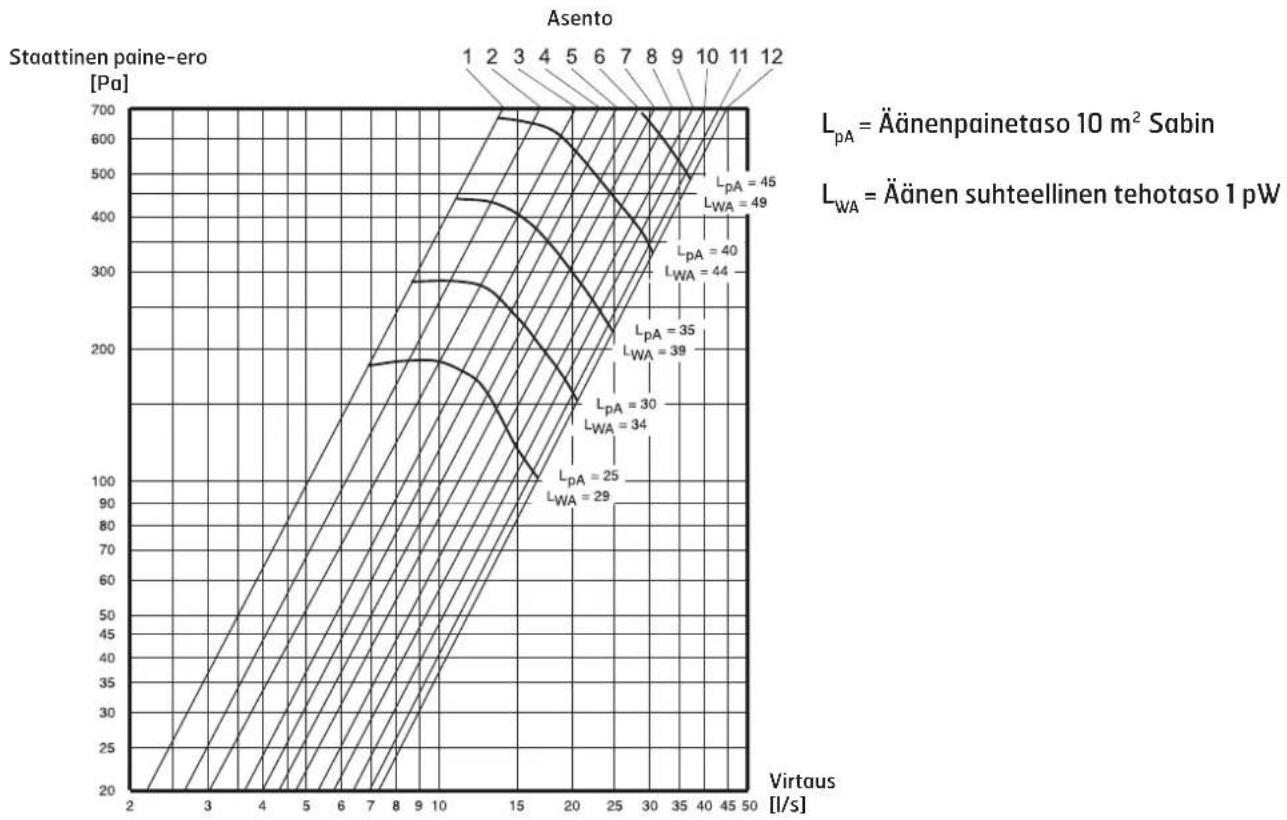

6.1. Brasserie F

Poistoilman säätö – perusvirtaus

Poistoilman säätö – tehostettu tuuletus

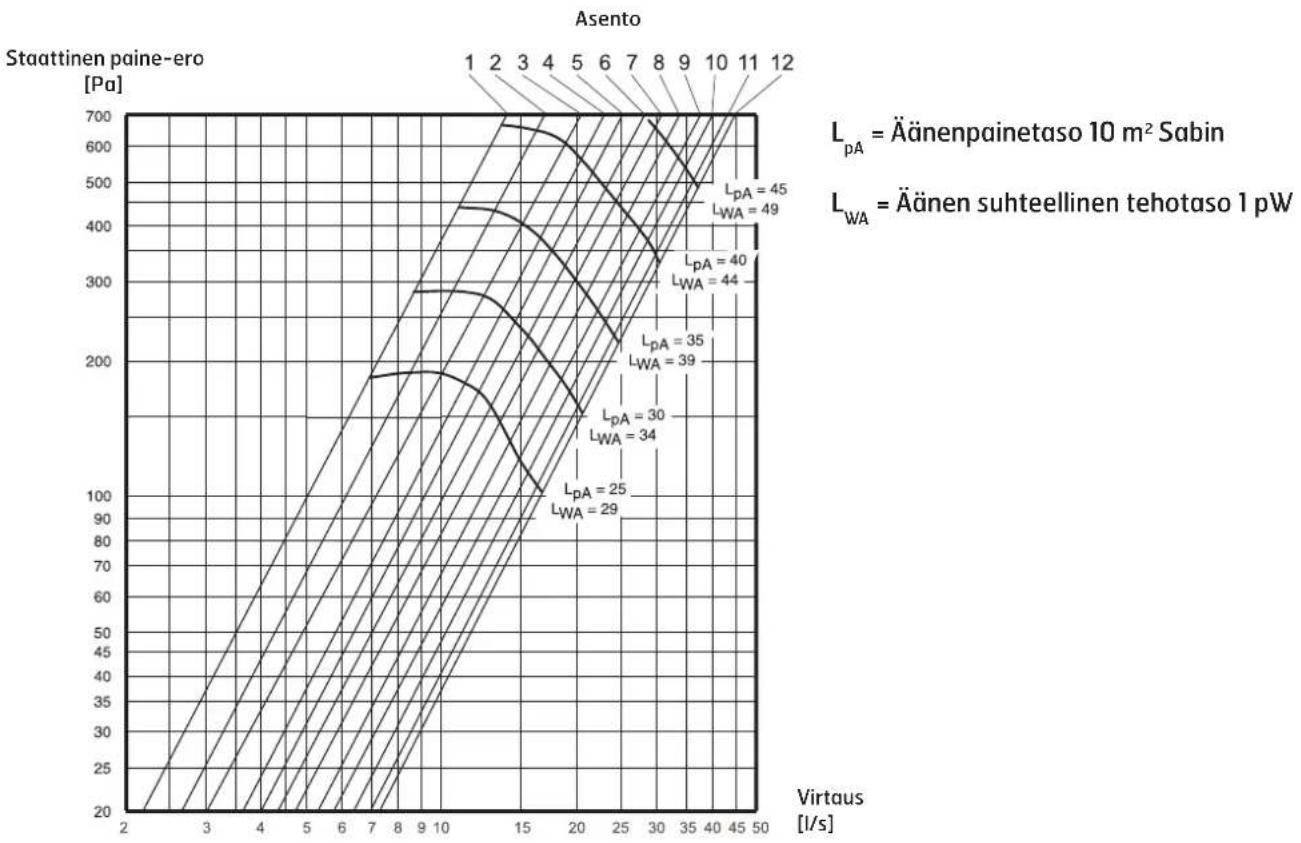

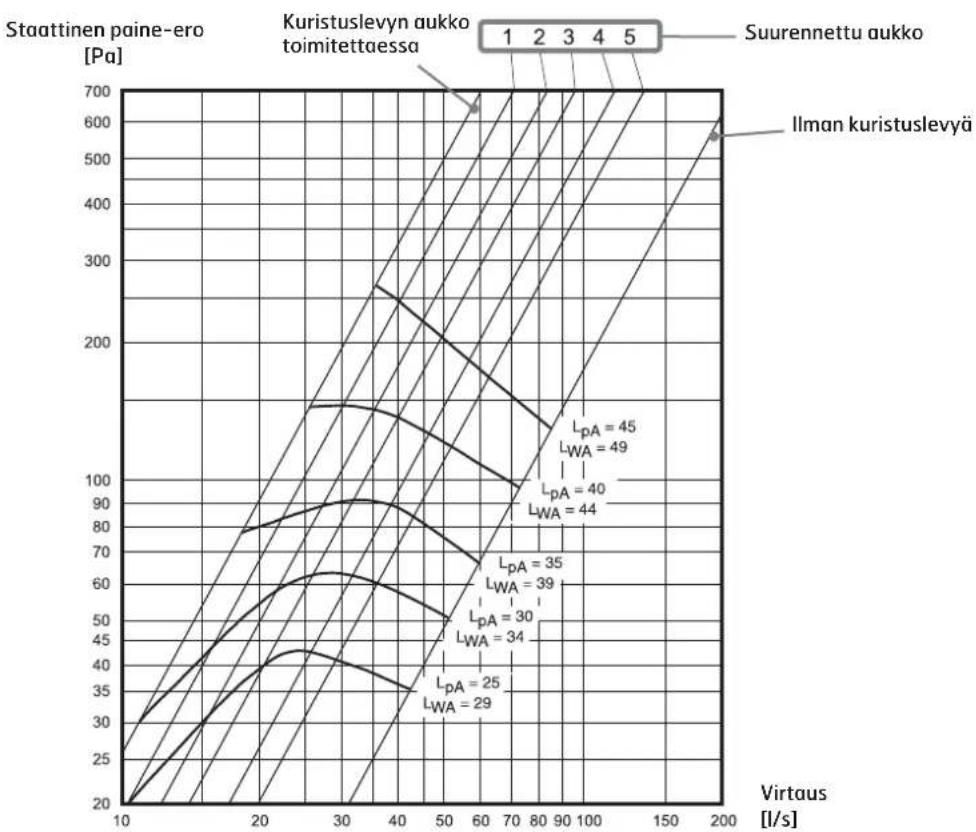

6.2. Bistro F / Fondue F

Poistoilman säätö – perusvirtaus

Poistoilman säätö – tehostettu tuuletus

7. CE-vaatimustenmukaisuusvakuutus

Tämä vakuutus vahvistaa, että tuote täyttää seuraavien direktiivien / standardien vaatimukset:

73 / 23 / ETY, 93 / 68 / ETY, pienjännitedirektiivi

89/336/ETY, sähkömagneettinen yhteensopivuus (EMC)

Valmistaja Franke Futurum AB, Box 9, 930 47 Byske, Ruotsi

Tyyppi Brasserie F / E / S / M

Bistro F / E / S / M

Fondue F / E / S / M

Täyttää seuraavien standardien vaatimukset:

Turvallisuusstandardit EN 60335-1:2002EN 60335-2-31:2003EN 50366:2003

EMC-standardi EN 55014-1EN 55015EN 61000-3-2EN 61000-3-3EN 55014-2EN 61547

Ekologisen suunnittelun direktiivi

Tuote täyttää ekologisen suunnittelun direktiivin 66/2014 vaatimukset ja on testattu sen mukaisesti.

8. Tuote- ja ympäristömääräykset

Tuote ja sen tuotantotapa vastaavat voimassa olevia kansainvälisiä ympäristömääräyksiä, kuten WEEE- ja RoHS-direktiivi.

EE-tuotteet (sähkötuotteet ja elektroniset tuotteet)

Flexit täyttää jätelainsäädäntöä / EE-määräyksiä koskevat velvollisuutensa olemalla seuraavien yhteisöjen jäsen:

• Renas AS, ruoanvalmistuksessa käytettävät sähkölaitteet (esim. poistoilmapuhaltimet, ilmankäsittelylaitteet)
• El-retur AS, kodinkoneet (esim. kylpyhuoneen tuulettimet, liesituulettimet)

Sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana, vaan ne on toimitettava koteloineen myyjälle tai niille tarkoitettuun kierrätyspisteeseen.

Sähkö- ja elektroniikkalaitteet on merkitty (vuodesta 2005 lähtien) ylivedetyn roska-astian kuvakkeella, ja ne voi palauttaa maksutta kierrätystä ja uudelleenkäyttöä varten (ks. sivu 24).

FLEXIT®

Flexit AS, Televeien 15, N-1870 ∅rje www.flexit.no
