BRUKSANVISNING Brasserie F Flexit

1. Säkerhetsföreskrifter 14
2. Så använder du Brasserie F 15

2.1.Underhåll / Rengöring 15
2.2.Byte av lysrör 15
2.3.0m spiskåpan inte fungerar ....15

1. Så använder du Bistro F / Fondue F 16

3.1.Underhåll / Rengöring 16
3.2.Byte av lysrör.... 16
3.3.Om spiskåpan inte fungerar 16

1. Montering 17

4.1.Brasserie F – Tekniska data .....17
4.2.Brasserie F – Installation .....17
4.3.Bistro F - Tekniska data 18
4.4.Bistro F – Installation 18
4.5.Fondue F – Tekniska data 19
4.6.Fondue F – Installation 19

1. Injustering – Gemensam 20

5.1.Grundventilation....20
5.2.Forcerad ventilation 20
5.3.Tryckfallsmätning 20

1. Justeringskurvor 21

6.1.Brasserie F 21
6.2.Bistro F / Fondue F 22

1. EU-intyg för CE-märkning. 23

2. Produkt / Miljödeklaration 23

Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. Vi tar inte heller ansvar för eventuella tryckfel som kan uppstå.

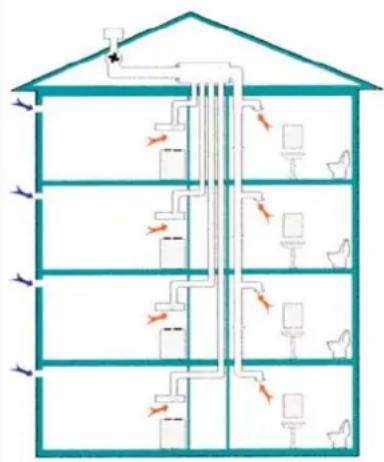

Spiskåpor för gemensamma anläggningar

Spiskåpor för gemensamma anläggningar avsedda för lägenheter. I och med att fläkten inte sitter i själva spiskåpan får man ett ljudsvagt utsug. Alla käporna har ∅ 125 mm nippel för frånluftskanal, och levereras färdig med ledning och kontakt för anslutning till 230 V. Centralanläggningen står för utsuget genom spiskåpan. Frisk luft tillförs genom ventiler eller fönster. Fläktserien har kapacitet från 2 000 till 5 000 m³ / h.

Denna anvisning gäller för Flexit-modellerna Brasserie F, Bistro F och Fondue F. Informationen gäller för samtliga modeller om inte annat anges i rubrik eller text.

För den här produkten gäller reklamationsrätt i enlighet med gällande försäljningsvillkor – under förutsättning att produkten används och underhålls korrekt. Filter är förbrukningsmaterial.

Symbolen på produkten visar att denna produkt inte får behandlas som hushållsavfall, utan den ska lämnas där man återvinner elektrisk och elektronisk utrustning.

Genom att sörja för korrekt avfallshantering av apparaten kommer du att bidra till att förebygga de negativa konsekvenserna för miljö och hälsa som felaktig hantering kan leda till. För närmare information om återvinning av denna produkt, var vänlig kontakta kommunen, renhållningsbolaget eller affären där du har köpt produkten.

Reklamation som beror på felaktig eller bristande montering ska riktas till ansvarigt monteringsföretag. Reklamationsrätten kan bortfalla vid felaktig användning eller grov försummelse av aggregatets underhåll.

1. Säkerhetsföreskrifter

Läs noga igenom denna bruker och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten. Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

• Avledning av utblåsnings-luften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
• Avståndet mellan spis och produkt måste vara minst 45 cm (Brasserie 40 cm). Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens til- lverkare ska hänsyn tas till detta.
• För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.

• Att flambera under produkten är inte tillåtet.

• Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gasspis, gas- eller braskaminer, ved- eller oljepannor etc.

• Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
• Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
• Åtkomliga delar av produkten kan bli heta i samband med matlagning.
• Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

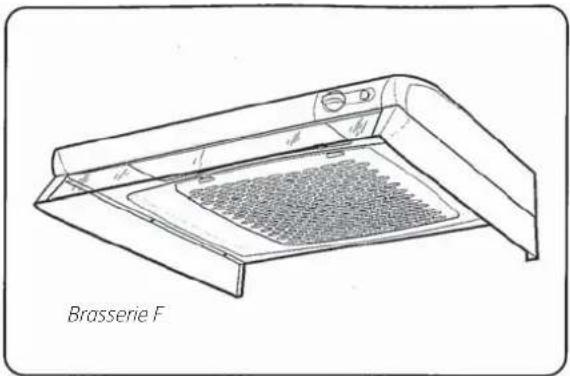

2. Så använder du Brasserie F

Funktion Fig. 1

A – Vred för spjäll / timer

B – Trycknapp för belysning

Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max 60 minuter eller genom att man vrider spjällbrytaren till |•|.

2.1. Underhåll / Rengöring

Spiskåpan rengörs med mild tvållösning och fuktad duk. Filtret bör rengöras ca 2 gånger i månaden vid normal användning. Lossa filterkassetten genom att trycka in snäpplåsen i framkant, fig. 2. Ta isär filtret och avlägsna filterduken genom att lossa filterhållaren. Blötlägg filterduken och filterkorgen i varmt vatten uppblandat med diskmedel. Fettfilter i metall kan även rengöras i diskmaskin. Några gånger per år bör spiskåpan rengöras invändigt. Torka invändigt med en duk som har fuktats i tvållösning. Sätt tillbaka filterkassetten och tryck upp den på plats så att den låses fast i snäpplåsen.

Risken för brand ökar om spiskåpan inte rengörs så ofta som rekommenderas.

2.2. Byte av lysrör

Man lossar på lampglaset genom att trycka på snäpplåsen i pilens riktning, fig. 3. Lysröret går nu att byta. Lysrörssockel 2G7.

2.3. Om spiskåpan inte fungerar

Kontrollera att säkringen är hel.

Att flambera under produkten är inte tillåtet.

Tillräckligt med luft måste tillföras rummet när produkten används sam- tidigt med produkter som använder annan energi än el-energi, t ex gasspis, gas- eller braskaminer, ved- eller olje- pannor etc.

Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

3. Så använder du Bistro F / Fondue F

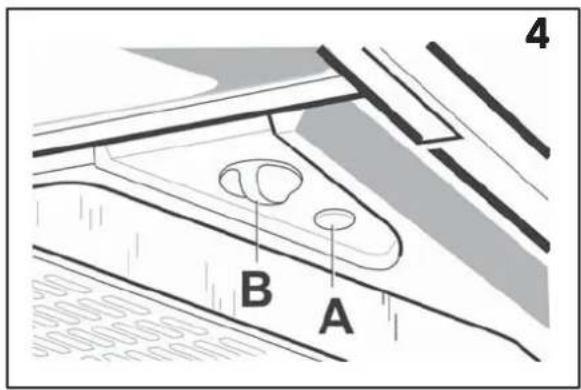

Funktion fig. 4

A – Tryckknapp för belysning
B – Vred för spjäll/timer

Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max 60 minuter eller genom att man vrider spjällbrytaren till I•I.

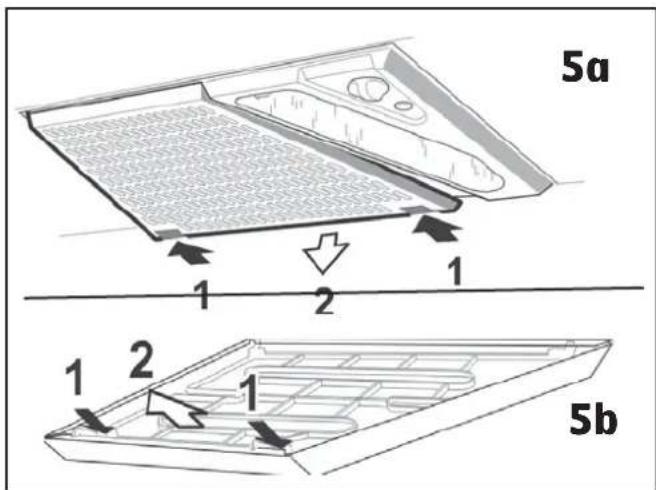

3.1. Underhåll / Rengöring

Spiskåpan torkas av med en fuktig trasa och diskmedel. Filtret måste rengöras ca. 2 gånger i månaden vid normal användning. Lossa filterkassetten genom att trycka in snäpplåsen i bakkant, fig. 5a. Ta isär filtret och filterduken genom att lossa filterhållaren, fig. 5b. Blötlägg filtret och filterkorgen i varmt vatten med handdiskmedel. Filterkassetten kan också diskas i diskmaskin. Några gånger per år bör spiskåpan rengöras invändigt. Torka invändigt med en fuktig trasa och handdiskmedel. Sätt tillbaka filterkassetten och tryck upp så att den låses fast i snäpplåsen.

Risken för brand ökar om spiskåpan inte rengörs så ofta som rekommenderas.

3.2. Byte av lysrör

Man lossar på lampglaset genom att trycka på snäpplåsen i pilens riktning, fig. 6. Lysröret går nu att byta. Lysrörssockel 2G7.

3.3. Om spiskåpan inte fungerar

Kontrollera att säkringen är hel.

Att flambera under produkten är inte tillåtet.

Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gasspis, gas- eller braskaminer, ved- eller oljepannor etc.

Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

B A 4

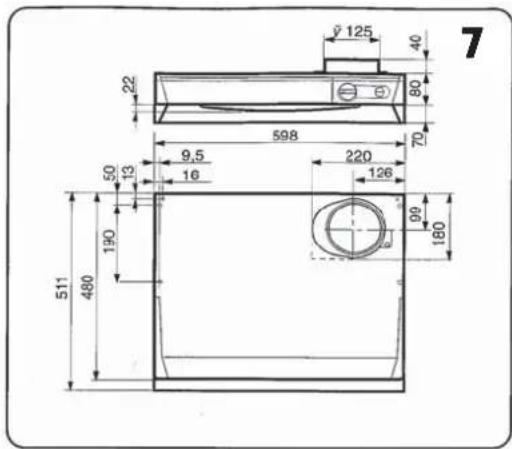

Övriga mått: se figur 7

Elanslutning: 230 V jordat

Belysning: Lysrörsockel 2G7, 11 W

4.2. Brasserie F – Installation

Avståndet mellan spis och produkt måste vara minst 40 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta.

Avledning av utblåsingsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket).

Utblåsningsluften får inte ledas in i rökkanal som används som avledning för rökgaser från t.ex. gas- / vedkamin, ved- / oljepanna eller liknande.

Montering av anslutning med spjäll

Anslutningen ligger vid leveransen inuti spiskåpan.

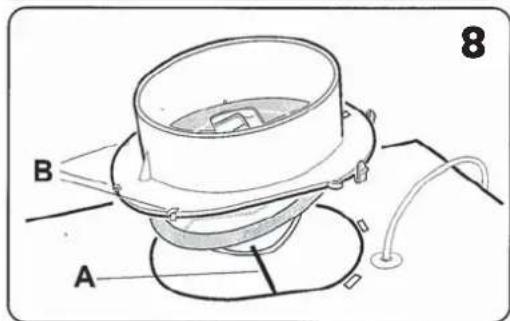

Spjällaxeln A placeras i bygeln under spjällocket,

se fig. 8. Se till att fästena B hamnar under skivkanten. Anslutningen snäpps fast.

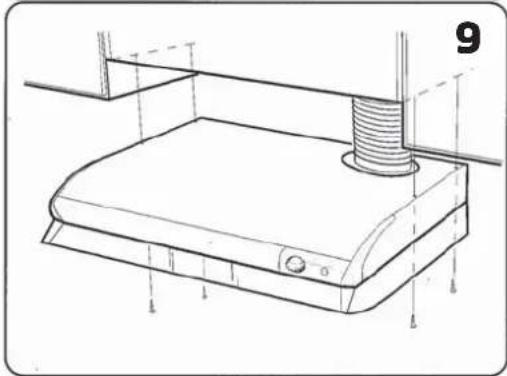

Spiskåpan kan placeras under eller infällt i skåpsraden, se fig. 9.

Spiskåpan kan även monteras med hjälp av väggfästen som kan köpas som tillbehör, fig. 10. Anvisning för montering av tillbehör följer med tillbehöret.

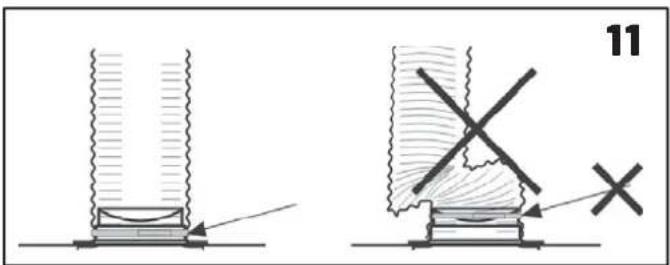

OBS! Vid montering av flexibel kanal måste denna vara rak närmast fläktanslutningen, fig. 11.

11

Elektrisk installation

Spiskåpan levereras med kabel och jordad sladd för anslutning till jordat vägguttag. Installation ska utföras av auktoriserad hantverkare.

Injustering

För injustering av aggregatet se kapitel 4 och 5.

7 125 40 80 22 598 70 9,5 220 13 16 126 50 190 99 180 511 480

B A 8

Belysning: Lysrörsockel 2G7, 11 W

4.4. Bistro F – Installation

Avståndet mellan spis och produkt måste vara minst 45 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta.

Avledning av utblåsingsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket).

Utblåsningsluften får inte ledas in i rökkanal som används som avledning för rökgaser från t.ex. gas- / vedkamin, ved- / oljepanna eller liknande.

Montering av anslutning med spjäll

Anslutningen ligger vid leveransen inuti spiskåpan.

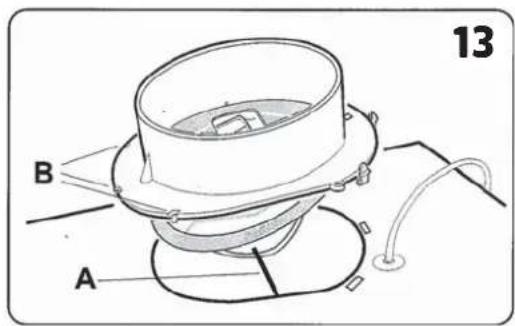

Spjällaxeln A placeras i bygeln under spjällocket, se fig. 8. Se till att fästena B hamnar under skivkanten. Anslutningen snäpps fast.

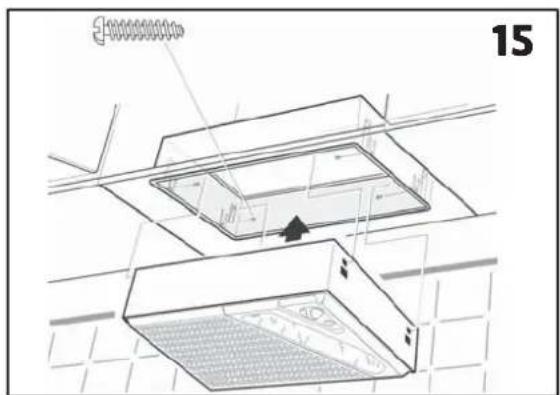

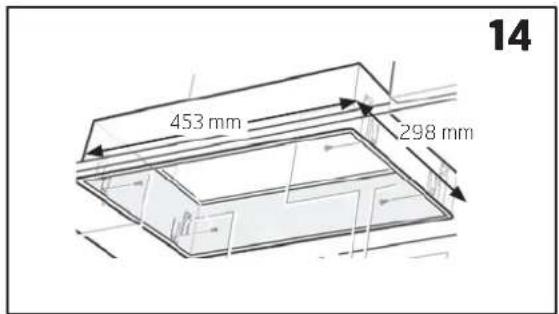

Kåpan monteras i överskåp eller käpa med hjälp av inbyggnadsramen. Utskärningsmätten visas i fig. 14. Placera inbyggnadsramen i hålet och skruva fast med 4 skruvar, fig. 15. Tryck sedan upp käpan i ramen tills den snäpps fast. OBS! Vid montering av flexibel kanal måste denna vara rak närmast fläktanslutningen, fig. 16.

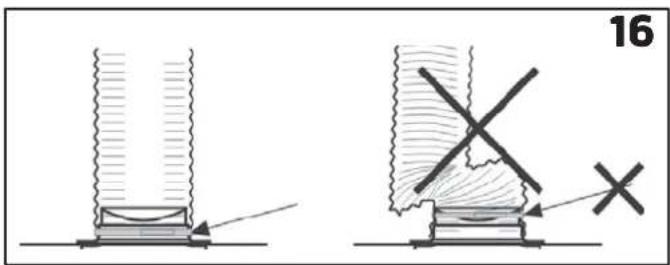

16

Elektrisk installation

Spiskåpan levereras med kabel och jordad sladd för anslutning till jordat vägguttag.

Installation ska utföras av auktoriserad hantverkare.

Injustering

För injustering av aggregatet se kapitel 4 och 5.

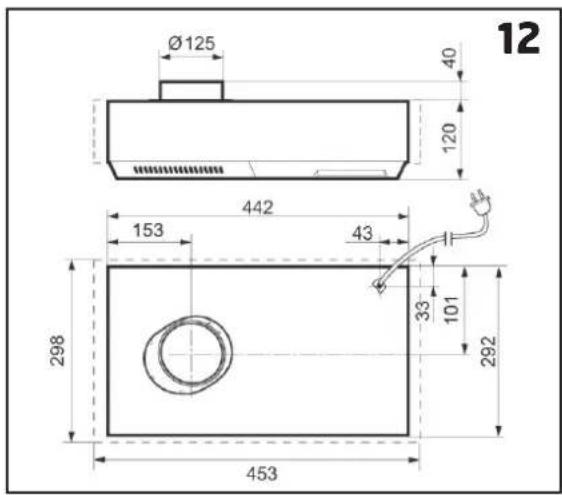

Ø125 40 120 442 153 43 33 101 298 292 453 12

13 B A

453 mm 298 mm 14

15

4.5. Fondue F – Tekniska data

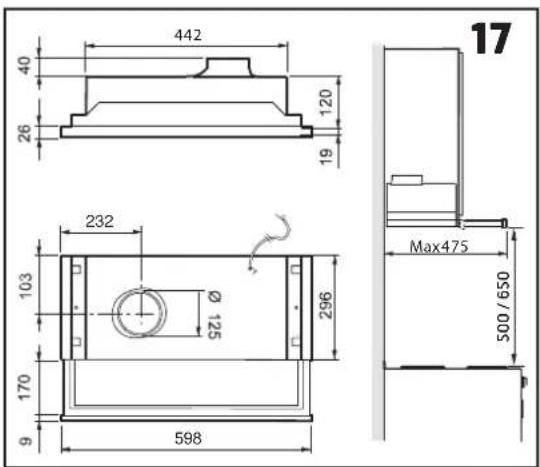

Mått: Se figur 17

Elanslutning: 230 V jordat

Belysning: Lysrörsockel 2G7, 11 W

4.6. Fondue F – Installation

Avståndet mellan spis och produkt måste vara minst 45 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommende-ras av gasspisens tillverkare ska hänsyn tas till detta.

Avledning av utblåsingsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket).

Utblåsningsluften får inte ledas in i rökkanal som används som avledning för rökgaser från t.ex. gas- / vedkamin, ved- / oljepanna eller liknande.

Montering av anslutning med spjäll

Anslutningen ligger vid leveransen inuti spiskåpan.

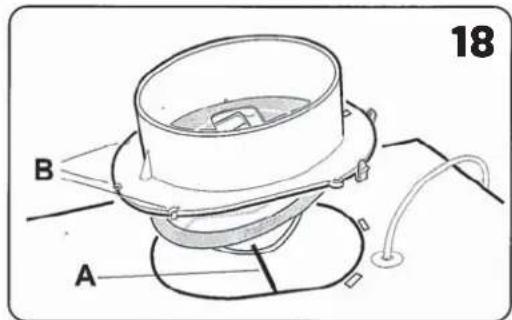

Spjällaxeln A placeras i bygeln under spjällocket, se fig. 18.

Se till att fästena B hamnar under skivkanten. Anslutningen snäpps fast.

Ovanskåp utan underdel eller framsida

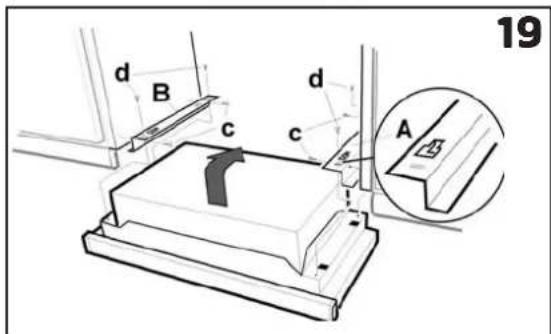

Spiskåpan monteras med hjälp av hållare. Hållarna A och B skruvas fast i skåpsidorna med skruvarna C enligt fig. 19. Fläkten lyfts upp, skjuts in i spåren på hållarna och låses fast med skruvarna D.

Ovanskåp utan underdel, fast framsida

Spiskåpan monteras med hjälp av hållare. Observera att hållarna i detta fall måste byta plats jämfört med monteringen ovan.

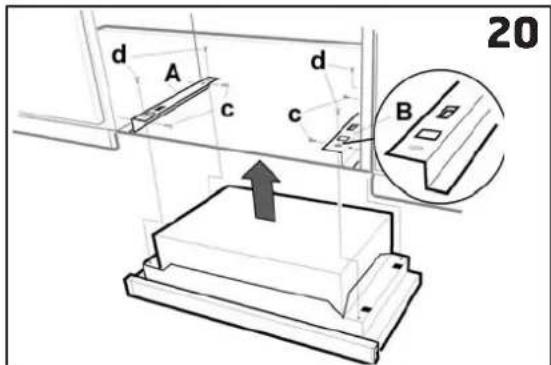

Hållarna B och A skruvas fast i skåpsidorna med skruvarna C enligt fig. 20. Spiskåpan lyfts rakt upp och fästs med skruvarna D.

Mellan ovanskåp

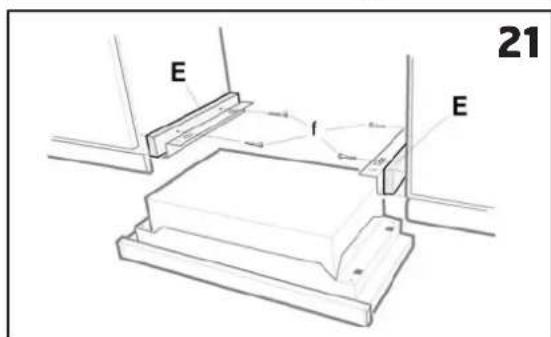

Skruva fast klossarna E med skruvarna F enligt fig. 21.

Spiskåpan monteras med hjälp av hållare enligt fig 19. Hållarna A och B skruvas fast i klossarna med skruvarna C. Spiskåpan lyfts upp, skjuts in i spåren på hållarna och läses fast med skruvarna D.

Klossens minsta tillåtna mått = 16 x 50 x 295 mm.

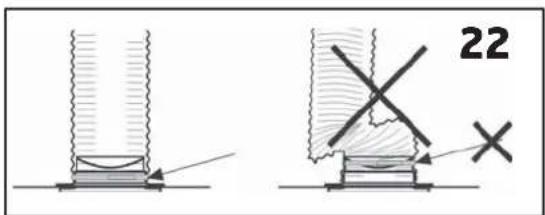

OBS! Vid montering av flexibel kanal måste denna vara rak närmast fläktanslutningen, fig. 22.

22

Elektrisk installation

Spiskåpan levereras med kabel och jordad sladd för anslutning till jordat vägguttag.

Installation ska utföras av auktoriserad hantverkare.

Injustering

För injustering av aggregatet se kapitel 4 och 5.

442 40 120 26 19 232 103 Ø 125 296 170 9 598 Max475 500 / 650 17

18 B A

d B c d c A 19

20 d A c d c B

E f E 21

5. Injustering – Gemensam

5.1. Grundventilation

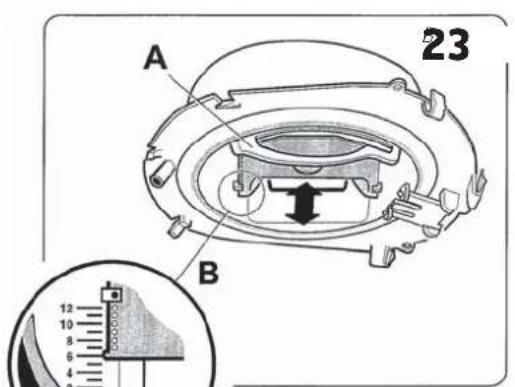

Grundventilationen ställs in genom att skjutspjället A sätts i önskat läge som visas på markeringen B, fig. 23.

5.2. Forcerad ventilation

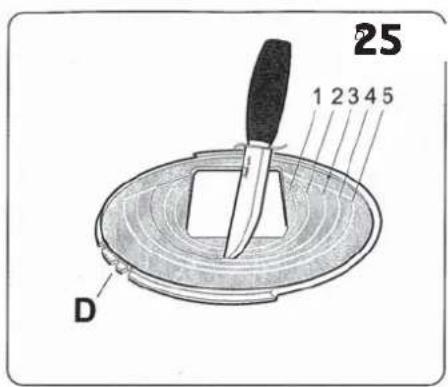

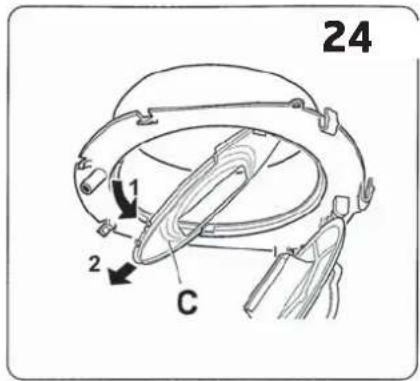

Öppna spjället och ta ut strypplattan C, fig. 24. Forcerad ventilation ställs in genom att man skär ut ett lämpligt antal ringar i strypplattan, fig. 25. Se till att styrspåret D ligger i rätt läge när plattan är på plats.

5.3. Tryckfallsmätning

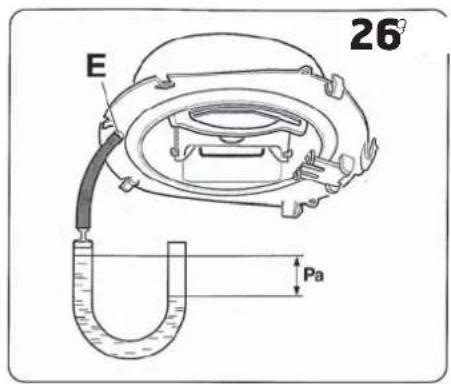

Trycket mäts genom att slangen monteras på mätuttaget i spjällets framkant, fig. 26.

Om man inte vill ha grundventilation kan bifogad platta monteras.

A B 23

24 1 2 C

12 10 8 6 4 2 B

25 1 2 3 4 5 D

E 26° Pa

6. Justeringskurvor

6.1. Brasserie F

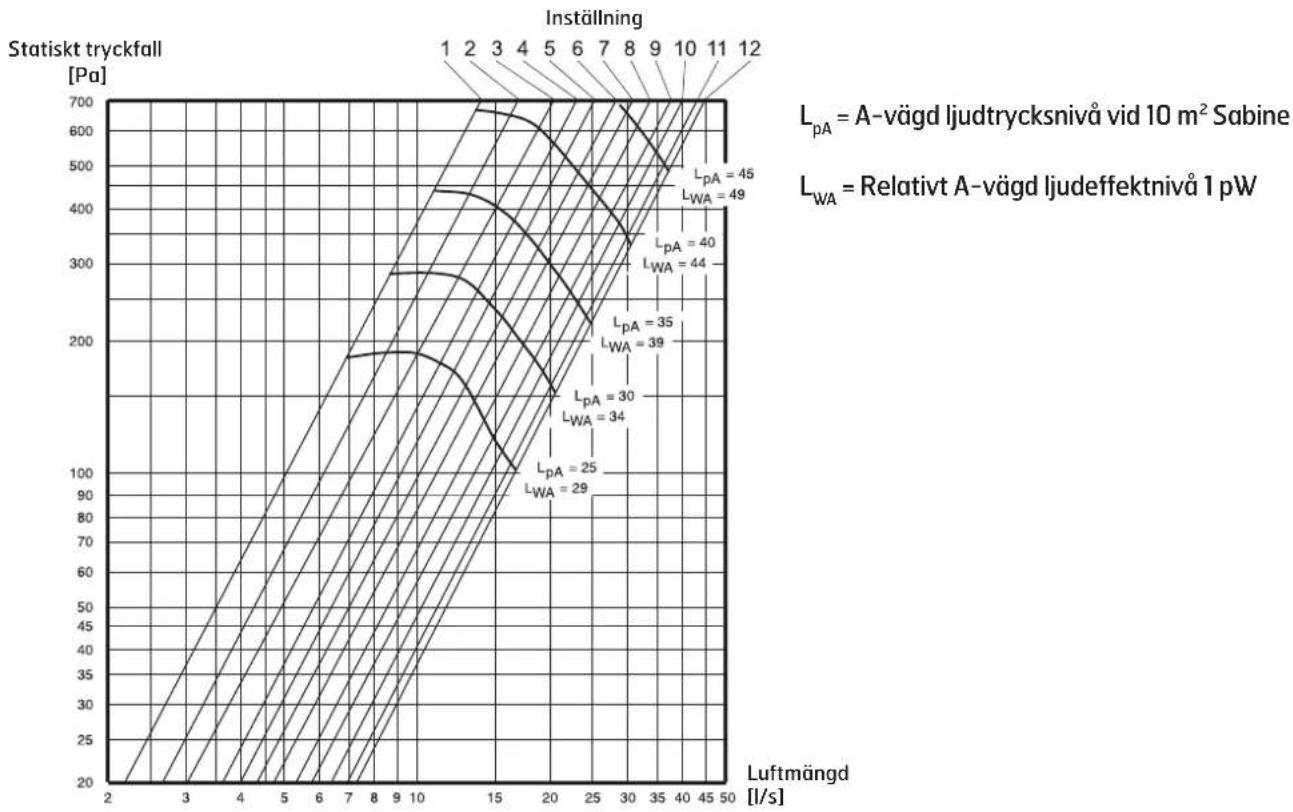

Injusteringsdiagram grundventilation

7. EU-intyg för CE-märkning.

Denna försäkran bekräftar att produkten uppfyller kraven i följande direktiv / standarder:

73 / 23 / EEC, 93 / 68 / EEC Lågspänningsdirektivet

89 / 336 / EEC Elektromagnetisk kompatibilitet (EMC)

Tillverkare Franke Futurum AB, Box 9, 930 47 Byske, Sverige

följande standarder:

Säkerhetsstandard EN	60335-1:2002EN 60335-2-31:2003EN 50366:2003
EMC standard EN 550	4-1EN 55015EN 61000-3-2EN 61000-3-3EN 55014-2EN 61547

Ekodesigndirektiv

Produkten uppfyller och är testad i enlighet med ekodesigndirektiv 66/2014.

8. Produkt / Miljödeklaration

Produkt och produktion uppfyller gällande internationella miljökrav som WEEE och RoHS-direktivet.

EE-produkter (elektriska och elektroniska produkter)

Flexit uppfyller avfallsförordningarna / EE-föreskriften genom medlemskap i följande återvinningsbolag:

– Renas AS för industrielektronik (t.ex. frånluftsfläktar, ventilationsaggregat)

- El-retur AS för vitvaruelektronik (t.ex. badrumsfläktar, köksfläktar)

EE-avfall får inte kasseras tillsammans med annat avfall, utan ska lämnas till återförsäljare eller anvisad plats för deponering / insamling.

EE-produkter är (från 2005) märkta med en överkryssad softunna och ingår i ett system för retur och återvinning. Kasserade produkter tas emot kostnadsfritt (se sidan 13).
