KÄYTTÖOHJE DAR 0363 Wassermann

VAROITUS: Lu e ohjeet ennen laitteen käyttöä.

kiitos, että valitsit WASSERMANN PRO-tuotteen.

Tässä tuotteessa yhdistyvät huipputekniikka ja hiottu ammattitaito, jotka takaavat vakaan laadun ja erinomaisen suorituskyvyn.

Lue tämä käyttöohje huolellisesti läpi, jotta opit helposti käyttämään laitetta. Noudata ohjeita sen mukaisesti. Jatkuvan tuotekehittelyn johdosta pidätämme itsellämme oikeuden muuttaa tuotetta ilman ennakkoilmoitusta.

Kyseessä on kotitaloudessa käytettävä painepesuri jota voidaan käyttää seuraavissa töissä:

1. Autojen, moottoripyörien, sähköautojen ja muiden moottoriajoneuvojen pesu
2. Veden ruiskutus puutarhassa
3. Kasvinsuojeluaineiden ruiskutus, sterilointi jne.
4. Ihmisvoimin vaikeasti puhdistettavien seinien ulkopuolen, ikkunoiden, lattioiden, kylpyhuoneiden, WC -altaiden ja nurkkien puhdistukseen
5. Erilaisten työkappaleiden muotojen puhdistaminen, etenkin jotkin vaikeasti puhdistettavat paikat, esim. pohjareiät, kolot jne.

OSALUETTELO

1. Pistooli
2. Johto
3. Neula
4. Korkeapaineletku
5. Pistoolin kotelo
6. Kytkin
7. Runko
8. Johdon säilytyskoukku

9. Tulovesiliitin

10. Suihkuputki

11. Suuri kahva ja letkukela
12. Turbosuihkuputki (lisävaruste)
13. Vedenottoletku (lisävaruste)
14. Vedentulosuodatin
15. Kiinteä harja (lisävaruste)
16. Korkeapaineletkun kiinnitys koneeseen
17. Tulppa

(Käyttäjän on kiinnitettävä lisävarusteet niitä koskevien ohjeiden mukaan.)

TEKNISET TIEDOT

Tuotenumero	DAR0363(HP18190MHR)
Nimellisjännite 230V~, 50 Hz
Nimellisteho 1900 W
Suojausluokka II
Kotelointiluokka IPX5
Maksimipaine 150 bar
Nimellisvirtaus 7,0 l/min
Käyttölämpötila 0–40°C
Maks. tulopaine 7,0 bar (0,7 MPa)
Äänenpainetaso	LpA = 92 dB(A)kPa = 3 dB
Äänen tehotaso LWA = 96 dB(A)
Tärinäarvo	Ah = 2,8 m/s ^2 Kah= 1,5 m/s ^2
Paino 9,7kg/8,7kg

Seuraavat huomiosanat ja merkitykset antavat käyttäjälle tietoa laitteen käyttöön liittyvän vaaran vakavuudesta.

SYMBOLI	MERKKI	MERKITYS
	VAARA	Osoittaa uhkaavaa vaaratilannetta, joka johtaa kuolemaan, jos annettua tietoa ei oteta huomioon.
	VAROITUS	Osoittaa mahdollisesti vaarallista tilannetta, joka voi johtaa kuolemaan tai vakaviin vammoihin, jos annettua tietoa ei oteta huomioon.
	HUOMIO	Osoittaa mahdollisesti vaarallista tilannetta, joka saattaa johtaa vähäisiin tai lieviin vammoihin, jos annettua tietoa ei oteta huomioon.
	HUOMIO	(Ilman turvavaroitusta) Osoittaa tilannetta, joka saattaa johtaa omaisuusvahinkoon.

TÄRKEÄT TURVALLI SUUSOHJEET

VAROITUS!

Tämä laite ei ole tarkoitettu lasten tai muiden henkilöiden käytettäväksi ilman apua tai valvontaa, jos heidän fyysiset, aistilliset tai henkiset kykynsä estävät heitä käyttämästä laitetta turvallisesti. Lapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

Tarkasta huolellisesti ennen käynnistystä, ettei laitteessa ole vikoja. Jos havaitset vikoja, älä käynnistä pesuria vaan ota yhteys jälleenmyyjään.

TURVALLISUUS:KIELLOT

1. ÄLÄ käytä laitetta herkästi syttyvien tai myrkyllisten nesteiden tai minkään valmisteen kanssa, joka ei ole yhteensopiva tämän laitteen oikean toiminnan kanssa. RÄJÄHDYS- TAI MYRKYTYSVAARA

1. ÄLÄ suuntaa vesisuihkua laitetta itseään, sähköosia tai muita sähkölaitteita kohti. SÄHKÖISKUN VAARA

1. ÄLÄ suuntaa vesisuihkua ihmisiä tai eläimiä kohti. TAPATURMAVAARA

1. ÄLÄ tartu tulppaan tai pistokkeeseen märillä käsillä. SÄHKÖISKUN VAARA

1. ÄLÄ anna lasten tai taitamattomien henkilöiden käyttää laitetta. TAPATURMAVAARA

1. ÄLÄ käytä laitetta ulkona sateella. OIKOSULKUVAARA

1. ÄLÄ käytä laitetta, jos sähköjohto on vahingoittunut. SÄHKÖISKU- JA OIKOSULKUVAARA

1. ÄLÄ käytä laitetta, jos jotkin tärkeät osat, kuten sähköjohto, korkeapaineletku, pistooli tai turvalaite jne., ovat vaurioituneet. RÄJÄHDYS- JA SÄHKÖISKUVAARA

1. ÄLÄ lukitse liipaisinta auki -asentoon. ONNETTOMUUSVAARA

1. Tarkista, että laitteessa on arvokilpi. Jos sitä ei ole, ota yhteys jälleenmyyjään. Älä käytä laitetta, jossa ei ole arvokilpeä, koska silloin ei voi olla varma sen turvallisuudesta.

1. ÄLÄ peukaloi tai säädä varoventtiilin tai turvalaitteiden säätöjä. RÄJÄHDYSVAARA

1. ÄLÄ muuta suihkusuuttimen alkuperäistä halkaisijaa ja muita käyttöasetuksia.

1. Varmista, että korkeapaineletku ei puristu autoa tai muita raskaita esineitä vasten tai että terävät esineet eivät katkaise sitä.

1. ÄLÄ siirrä laitetta vetämällä sähköjohdosta. OIKOSULKU- JA SÄHKÖISKUVAARA

2. ÄLÄ jätä laitetta ilman valvontaa. ONNETTOMUUSVAARA

3. ÄLÄ siirrä laitetta korkeapaineletkusta vetämällä. RÄJÄHDYSVAARA

4. Korkeapaineella tuleva suihku voi olla vaarallinen, jos se suunnataan renkaita, renkaiden venttiileitä tai muita paineenalaisia osia kohti. Älä käytä pyörivää suutinsarjaa ja pidä puhdistuksessa vähintään 30 cm:n suihkuetäisyys. RÄJÄHDYSVAARA

5. ÄLÄ käytä tätä laitetta helposti särkyvien esineiden puhdistamiseen. RIKKOUTUMISVAARA

1. Tarkista, että sähköjännite ja taajuus vastaavat painepesurin arvokilvessä annettuja arvoja.

2. Laitteen liittäminen on sallittu ainoastaan verkkovirtalähteeseen, joka on varustettu asianmukaisella maadoituksella.

3. ÄLÄ käytä laitetta sateella sähköiskun välttämiseksi. ÄLÄ käytä laitetta, jos olet juonut alkoholia, ottanut lääkkeitä tai olet väsynyt.

4. ÄLÄ suuntaa vesisuihkua heikkoja seiniä kohti vahingoittumisen ja vaaran välttämiseksi.

5. Käytä jatkojohtoa, jossa on vesitiivis tulppa ja pistoke. Tulpan ja sähköjohdon liittämisen tai vaihdon SAA tehdä vain ammattihenkilö.

6. ÄLÄ irrota pistoketta rajusti vetämällä. Pidä sähköjohto kaukana tulesta ja terävistä esineistä.

7. Katkaise virransyöttö heti, jos laitteeseen tulee käyttöhäiriö tai se pysähtyy, ja selvitä syy ennen laitteen uudelleen käynnistämistä.

1. Varmista, että laite seisoo kuivalla pinnalla.

TURVALLISUUS: KEHOTUKSET

1. Kaikki virtajohdot ON SUOJATTAVA vesisuihkulta. OIKOSULKUVAARA

1. Laitteen SAA KYTKEÄ AINOASTAAN asianmukaiseen virtalähteeseen kaikkien sovellettavien määräysten mukaan. SÄHKÖISKUN VAARA

Vikavirtasuojakytkin tarjoaa lisäsuojaa käyttäjälle. Ammattihenkilön ON asennettava ilman pistoketta oleva laite. Käytä vain tarkoitukseen hyväksyttyjä jatkojohtoja, joissa on riittävä johdon poikkileikkauspinta-ala.

1. Korkea paine voi saada osat kimpoamaan takaisin: käytä silmäsuojaimia, kuulosuojaimia sekä suojavaatteita ja varusteita, jotka varmistavat turvallisuutesi. TAPATURMAVAARA

1. Pistoke ON irrotettava laitteen sulkemisen jälkeen, sillä muutoin laite saattaisi käynnistyä automaattisesti tai palaa.

1. Pidä pistoolista lujasti kiinni ennen laukaisemista. TAPATURMAVAARA

1. NOUDATA paikallisen vesihuoltolaitoksen vaatimuksia. Standardin EN 12729 (BA) mukaan laitteen saa liittää juomavesihuoltoon vain, jos syöttöletkuun on asennettu takaisinvirtauksen estoventtiili ja vedenpoisto. SAASTUMISVAARA

1. Vain ammattihenkilö SAA suorittaa sähköosien huollon ja korjauksen. ONNETTOMUUSVAARA

1. Sulje laite, katkaise virran- ja vedensyöttö. Ennen kuin irrotat letkun laitteesta, vapauta jäännöspaine laukaisemalla pistooli. TAPATURMAVAARA

1. Tarkasta aina ennen laitteen käyttöä, että ruuvit ovat tiukassa eikä ole murtuneita tai kuluneita osia. ONNETTOMUUSVAARA

1. KÄYTÄ AINOASTAAN pesuaineita, jotka eivät syövytä korkeapaineletkun tai sähköjohdon pinnoitemateriaaleja. RÄJÄHDYS- JA SÄHKÖISKUVAARA

1. VARMISTA, että ihmiset tai eläimet ovat 15 metrin vähimmäisetäisyydellä laitteesta. TAPATURMAVAARA

2. Laitteen on SEISOTTAVA pystyasennossa kun sitä käytetään.

3. Tätä laitetta EI saa säilyttää kosteassa ympäristössä.

4. Kun pysäytät laitteen, sulje laitteen kytkin ennen pistokkeen irrottamista.

5. Turvallisuuden vuoksi käytä ainoastaan alkuperäisiä tai valmistajan hyväksymiä varaosia.

TURVALLISUUS: TI EDETTÄVÄT ASIAT

⚠️ Huomio - vaara!

1. Älä peukalo i tai säädä varoventtiilin säätöjä.

Varoventtiili ja/tai paineenrajoitusventtiili.

Varoventtiili on myös paineenrajoitusventtiili.

Kun pistoolin liipaisin vapautetaan, venttiili avautuu ja vesi kiertää uudelleen pumpun imuaukon kautta tai tyhjentyy maahan.

1. Turvalukko (katso pistoolin ja letkun liittäminen)

Estä veden suihkuttaminen vahingossa.

KÄYTT ÖVAIHEET

1. Nosta kone pystyyn tasaiselle alustalle.
2. Tarkista vedentulosuodatin varmistaaksesi, ettei se ole tukossa.
3. Käytä pesuainetta, sillä siten saat paremman pesutuloksen.
4. Liitä suihkuputki pistoolin kahvaan. (Laite pysähtyy.)
5. Liitä pistooli korkeapaineletkuun, joka on kelausrullalla.
6. Työnnä korkeapaineletku ulos kelausrullalta.
7. Liitä letku veden ulostuloon.
8. Liitä vedensyöttöletku koneen vedentuloon.
9. Liitä syöttöletkun toinen pää vesilähteeseen.
10. Paina pistoolin liipaisinta ja avaa vesihana poistaaksesi ilman koneen sisältä.
11. Laita pistoke pistorasiaan ja käynnistä kone.
12. Käännä suutinta, kunnes vesisuihku on haluamasi muotoinen. Katso kuvat 1 ja 2.
13. Sulje vesihana ja kytkin käytön jälkeen. Kytke laite lopuksi irti pistorasiasta.
14. Irrota pistooli ja laita se kelausrullaan.

1. Kytke laite pois päältä (OFF).

2. Sulje vesihana.

3. Irrota pistoke pistorasiasta.

4. Vapauta jäännöspaine pistoolista, kunnes kaikki vesi on tullut ulos suuttimesta.

5. Tyhjennä ja pese pesuainesäiliö puhtaaksi työskentelyn päätyttyä. Pese säiliö puhtaalla vedellä äläkä käytä puhdistusainetta.

6. Kytke pistoolin turvalukko päälle.

Varastointiympäristö

1. Lämpötilan tulisi olla 0...+60 °C.

2. Laitetta EI saa laittaa kosteaan ympäristöön pitkäksi ajaksi.

3. Käsittele laite ei-syövyttävällä, myrkyttömällä pakkasnesteellä ennen talvivarastointia.

PÄÄOMINAISUUDET

1. Konetta on helppo liikuttaa kestävien ja käytännöllisten pyörien ansiosta.

2. Ergonominen suunnittelu tekee käytöstä miellyttävää.

3. Tehokas induktio- ja harjamoottori

4. Vedenpaine on 20 kertaa korkeampi kuin vesijohtoveden paine ja 1,5 kertaa korkeampi kuin autonpesuhallin vedenpaine. Helppo ja kätevä käyttää kaikkeen kotitaloudessa tapahtuvaan puhdistukseen.

5. Automaattinen pysäytystoiminto säästää energiaa ja rahaa.

6. Pesuainepullo sisäpuolella pinttyneimmänkin lian puhdistamista varten.

7. Kannettava, pystyssä seisova yksiosainen kone, jossa irrotettava pistooli ja suihkuputki.

8. Koneen runko erittäin lujaa teknistä muovia, ripustuskoukku johdon säilytykseen.

9. Osien säilytysmahdollisuus edustaa ergonomista suunnittelua.

10. Moninkertainen veden suodatusjäriestelmä, soveltuu monenlaisiin vesilähteisiin.

11. Vesisuihkun muoto säädettävissä monien eri pesutoimintojen tarpeisiin: viuhkamainen, kartiomainen ja viivamainen.

12. Itseimujäriestelmän ansiosta painepesuria voidaan käyttää ilman vesijohtovettä.

13. Virtaviivainen ulkonäkö saa laitteen näyttämään muodikkaalta.

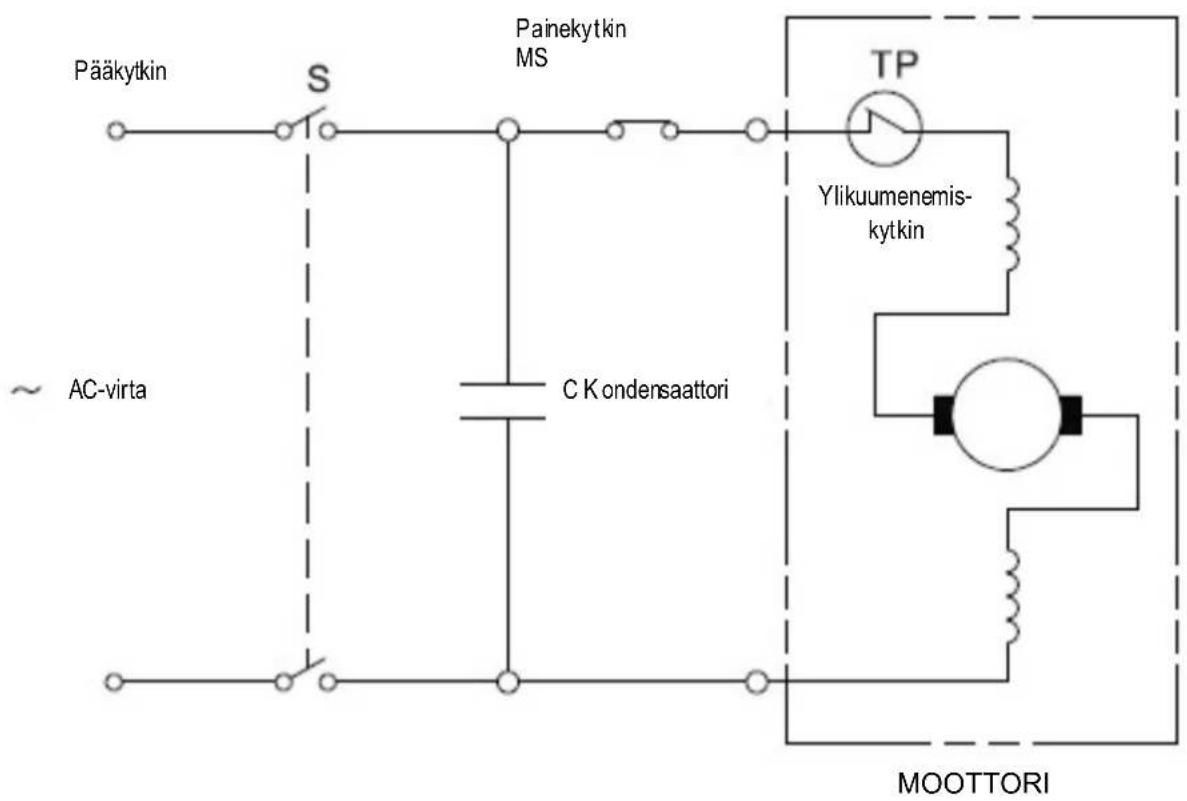

HARJAMOOTTORIN SÄHKÖKAAVIO

Pääkytkin S Painekytkin MS AC-virta C Kondensaattori TP Ylikuumenemis- kytkin MOOTTORI

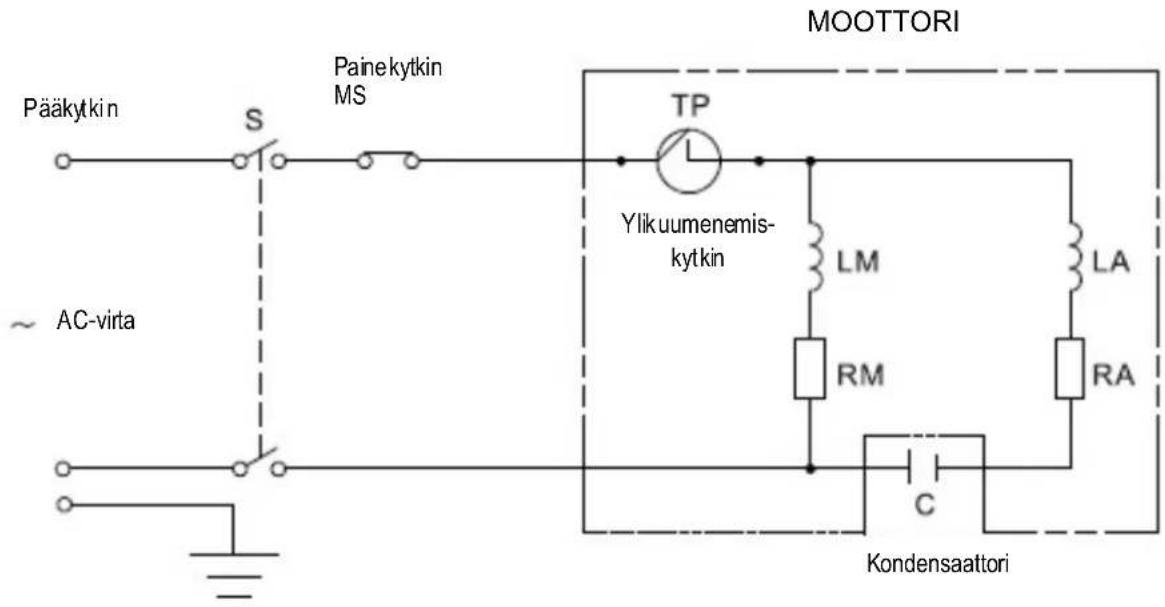

INDUKTIOMOOTTORIN SÄHKÖKAAVIO

MOOTTORI Pääkytkin S Painekytkin MS TP Ylikuumenemis- kytkin LM LA AC-virta RM RA C Kondensaattori

PISTOOLIN LIITTÄMINEN KORKEAPAINELETKUUN

Lue alla olevat käyttöohjeet huolellisesti ja noudata niitä, jotta voit välttää laitteen asennuksessa ja käytössä mahdollisesti ilmeneviä ongelmia. Jos laitteeseen tule vika yhteen sopimattomien lisävarusteiden vuoksi, ota yhteys jälleenmyyjään vaihtoa varten.

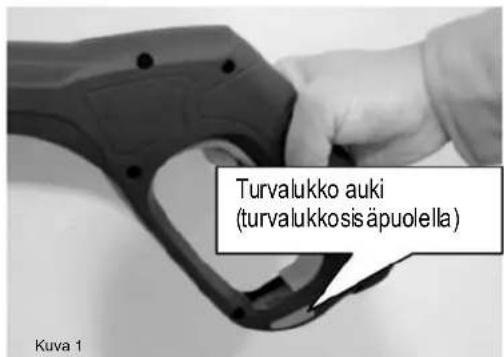

Turvalukko auki (turvalukkosis äpuolella) Kuva 1

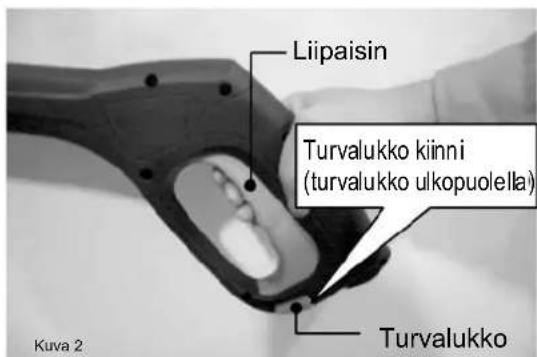

Liipaisin Turvalukko kiinni (turvalukko ulkopuolella) Turvalukko Kuva 2

Turvalukon käyttö: Työnnä turvalukko sisään ja paina liipaisinta (kuva 1). Vapauta liipaisin ja paina turvalukko ulos liipaisimen lukitsemiseksi (kuva 2).

Lukon asento ennen let kun as entamista (vasemmalla) Korkeapaine- letkun lukko Lukon asento letkun asentamisen jälkeen (vasemmalla) Lukon asento letkun asentamisen jälkeen (okealla) Kuva 1 Kuva 2 Kuva 3

Letkun ja pistoolin liittäminen: Avaa pistoolin alaosassa oleva lukko ja laita korkeapaineletku reikään. Liikuta lukko sitten takaisin kuvan 3 osoittamaan asentoon.

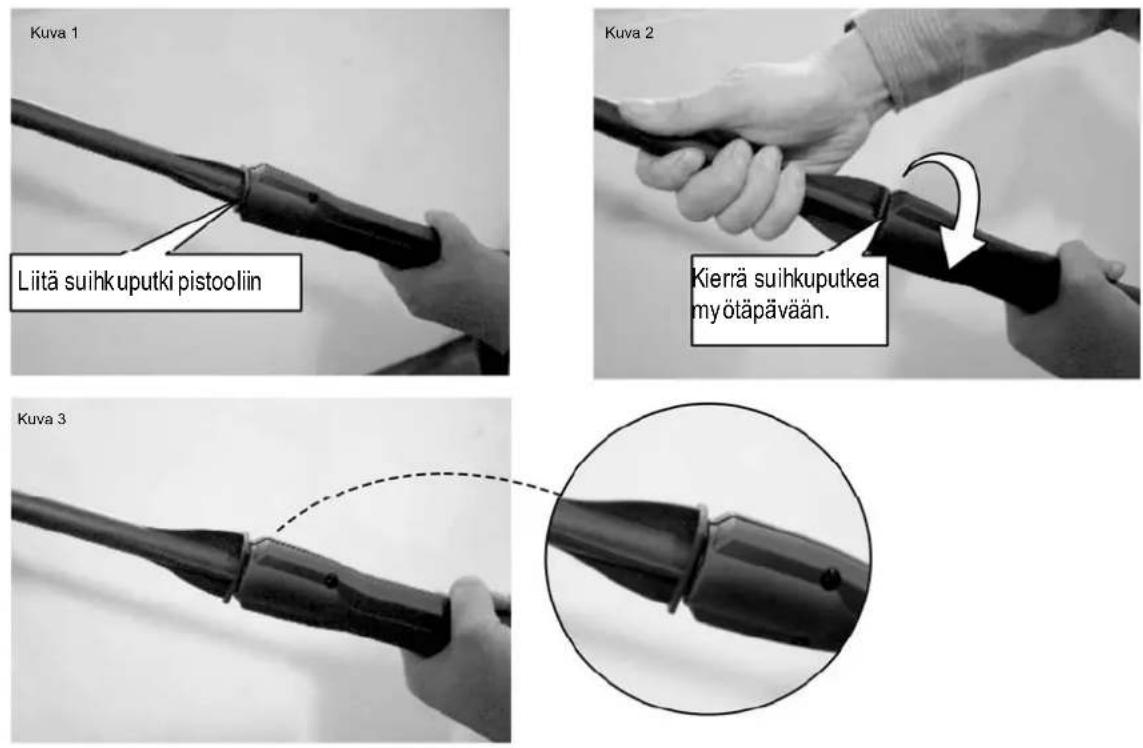

Pistoolin ja suihkuputken liittäminen: Liitä suihkuputki pistooliin (ks. kuva 1) ja kierrä suihkuputkea myötäpäivään, kunnes se asettuu kuvan 3 osoittamaan asentoon.

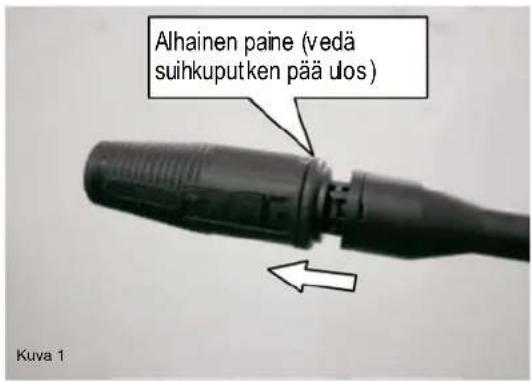

Alhainen paine (vedä suihkuputken pää ulos) Kuva 1

Korkea pa ine (työnnä suih kuputken päätä lujasti) Kuva 2

Paineen säätö: Vedä suihkuputken päästä sopivalla voimalla (kuva 1). Palauta suihkuputken pää takaisin kuvassa 2 näkyvään asentoon. Tee tämä muutamia kertoja. On tavallista, että suihkuputken päästä vedetään alussa.

Huomautus: Tämä toiminto voi saada veden virtaamaan voimakkaalla tai heikolla paineella. Kun puhdistat pinttynyttä likaa voimakkaalla veden virtauksella, työnnä pää lujasti kuvan 2 osoittamaan asentoon.

Suuttimen puhdistus:

Jos suutin on täysin tai osittain tukossa, se voi alentaa vesisuihkun painetta ja saada koneen tärisemään tai pysähtymään. Puhdista tukkeutunut suutin seuraavien ohjeiden mukaan:

1. Kytke laite pois päältä ja katkaise virransyöttö.
2. Katkaise vedentulo ja paina liipaisinta pari kolme kertaa paineen vapauttamiseksi laitteesta.

3. Irrota suihkuputki ja pistooli.

4. Kierrä suihkuputken päätä niin, että molemmat metallilevyt ovat täysin erillään.

5. Poista lika suuttimesta neulalla tai pyöreillä paperiliittimillä.
6. Puhdista lika pesemällä suutin (juoksuta vettä suuttimen läpi 30–60 sekuntia).

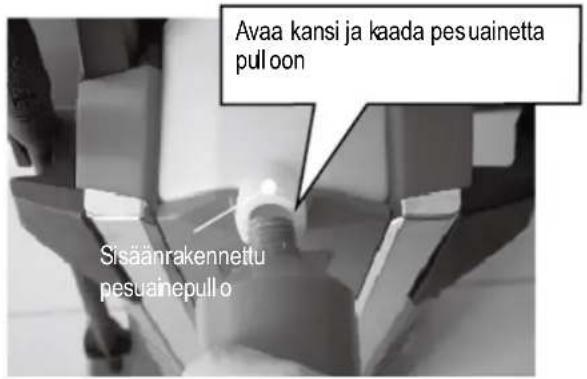

Avaa kansi ja kaada pesuainetta pull oon Sisäänrakennettu pesuainepullo

Laita kansi pullon päälle Tulopa

Pesuaineen lisääminen: Kaada pesuainetta pulloon ja laita kansi pullon päälle, kuten kuvista näkyy.

Kun kierrät suihkuputken päätä myötäpäivään, vesisuihku on viuhk am ä sta Kuva 1

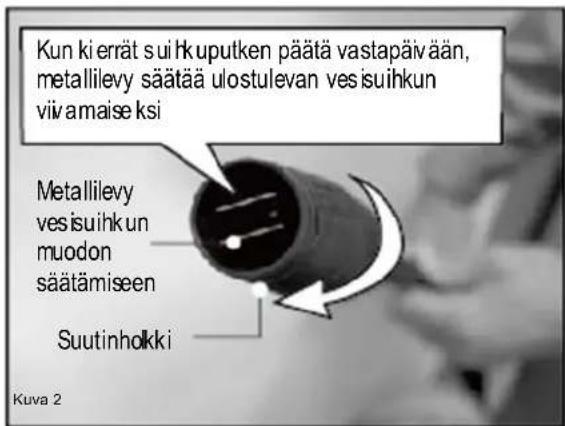

Kun ki errät sui hk uputken päätä vastapäivään, metallilevy säätää ulostulevan ves isuihkun viiv amaise ksi Metallilevy ves isuihk un muodon säätämiseen Suutinhokki Kuva 2

Suihkuputken pään säätö: Kun kierrät suihkuputken päätä, kahden metallilevyn välinen aukko suurenee tai pienenee. Kun kierrät suihkuputken päätä myötäpäivään, vesisuihku on viuhkamaista (kuva 1). Kun kierrät putken päätä vastapäivään, vesisuihkun muoto on viivamainen (kuva 2).

Liitä korkeapaine letkun liitin laitteen u ostuloletkuun Kuva 1

Työnnä letkun liitin laitteen ulöstuloletkuun Kuva 2

Kierrä etkun liittimen ruuvi tiukasti kiinni Lekun liittimen ruuvi Kuva 3

Korkeapaineletkun liittimen ja laitteen ulostuloletkun liittäminen:

Työnnä letkun liitin laitteen ulostuloletkuun ja kierrä letkun liittimen ruuvi tiukasti kiinni (ks. yllä olevista kuvista).

Työnnä tuloves iletkun liittimen hol kki laitteen tulovesiliitäntään. Irr otettava pikaliittimen holkki.

Tarkista, että tulovesileikun liitin, joka lii ttaä laitteen tulove siliitännän hokin, on takaisin alkuperäis essä asennöss aan.

Pikaliittimen asennus: Liitä pikaliitin tulovesiliitäntään (ks. yllä olevista kuvista)

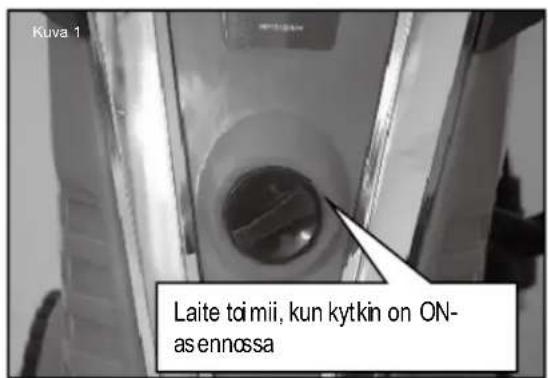

Kuva 1 Laite toimii, kun kytkin on ON- asennossa

Kuva 2 Laite on po is toimnasta, kun kytkin on OFF-asennossa

Kytkimen käyttö: Kytke laite päälle kääntämällä kytkin ON-asentoon ja pois päältä kääntämällä kytkin OFF-asentoon. Tarkista ennen laitteen käyttämistä, että kytkin on OFF-asennossa.

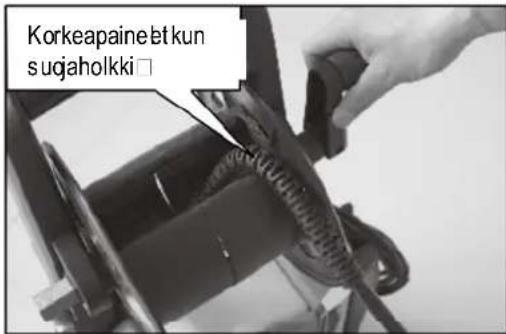

LETKUKELAN KÄYTTÖOHJEET

Huomautus: Käyttäessäsi painepesurin letkukelaa suojaa korkeapaineletku hyvin ottamalla käyttöön erikoisletku, jossa on jousisuuja. Se suojaa letkua paremmin kuin tavallinen kumiholkki. Noudata alla olevia ohjeita, jotta letku ei mene rikki.

Korkeapaine et kun s uqaholkki □

1. Kelaa johdon kelausjärjestelmää, kunnes korkeapaineletkun suojaholkki on johdon takaisinkelauspuolella (kuten kuvassa).

1. Paina suojaholkkia, kelaa johdon takaisinkelausjärjestelmää. Paina toisella kädellä paineletkua ja varmista, että letku on aina kireällä.

1. Varmista, että paineletku ei ole taittunut.

Paineletkun lukko

1. Lukitse paineletku kelauksen jälkeen.

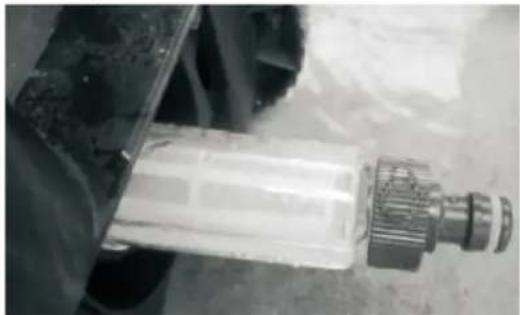

VEDENTULOSUODATTIMEN ASENNUS JA KÄYTTÖ

Erlaisten vesiolosuhteiden ja laitteen miellyttävän käytön takaamiseksi on laitteeseen lisätty ylimääräinen ulkopuolinen suodatin. Lue seuraavat ohjeet huolellisesti.

1. Ota suodatin pussista, avaa laitteen putki ja irrota tiiviste.

2. Asenna suodatin paikalleen ja laita tiiviste kuvan osoittamaan paikkaan.

Tiiviste

1. Tulovesiliitäntä on kuvattu alla olevassa kuvassa.

2. Ota tulovesiletkun kansi pois.

3. Liitä kuvan 2 suodatin kuvan 4 tulovesiletkun.

1. Asenna kuvan 3 tulovesiliitin suodattimen toiseen päähän.

2. Liitä tulovesiletku tulovesiliitäntään.

Huomautus: Käytössä suodattimen siivilä tulee välillä puhdistaa, erityisesti silloin, jos veden laatu ei ole hyvä.

PAINEPESURIN ITSEIMEVÄ TOIMINTO

Kiitos, että ostit itseimevän painepesurin. Lue ohjeet huolellisesti läpi ennen laitteen käyttöä.

1. Sopiva ympäristö: ympäröivä lämpötila ≤ 45 °C, käsittely ei-syövyttävällä nesteellä, jonka lämpötila on ≤ 60 °C ja viskositeetti ≤ 100 cP (kuten vesijohtovesi, kaivovesi, sadevesi jne.).

2. Itseimevä painepesuri eroaa tavallisesta painepesurista tärkeän toiminnon osalta: itseimu. Tämän toiminnon ansiosta painepesuri voi automaattisesti ottaa vettä vesisäiliöstä tai kaivosta (1 metrin imu).

3. Käyttöympäristö: Painepesuri toimii vesijohtoverkkoon liitettynä. Jos vesijohtovettä ei ole, vesilähteinä voivat olla vesisäiliö, vesitynnyri tai kaivo.

4. Imu: imu (imevän veden korkeus) ≥ 1 m, oltava alle 1,5 m.

5. Tarvittava aika: Kun painepesuri käyttää itseimua, se kestää ≤ 30 s. Suihkuputken pitää olla alhaisen paineen asennossa (katso kuva 11).

Jos vettä ei tule 60 sekunnin kuluttua, pysäytä laite ja tarkista seuraavat seikat:

1. Imevän veden korkeus on liian suuri, sen pitää olla alle 1,5 metriä.
2. Vedenottoletku ei ole vedessä tai veden pinnalla.
3. Suodatin on tukossa.

4. Suihkuputki on korkean paineen asennossa.

5. Kun käytät itseimevää toimintoa, käyttöpaine on hieman alempi kuin tavallinen käyttöpaine. Jos paine on paljon alhaisempi, tarkista, onko suihkuputki tai suodatin tukkeutunut.

6. Jos suihkuputki ei ole tyyppiä korkea-alhainen, itseimujärjestelmää voi käyttää normaalisti, mutta vedentulo kestää kauemmin (noin 30–50 sekuntia).

PAINEPESURIN ASENNUS

4029 liitin vesihanaan Veden uostulo Kytkin Vesilitännän liitin Vesilitäntä

SUOSITELTU MENETTELY

① Letku pistooliin □ ② letku veden ulostuloon □ ③ vedenottoletku pikaliittimeen □ ④ vedenottoletku vesihanaan □ ⑤ suihkuputki pistooliin □ vedä suihkusuutin alhaisen paineen tilaan, avaa vesihana ja liipaise pistoolista poistaaksesi ilman laitteesta □ kytke virransyöttö päälle □ kytke laite päälle□ vaihda korkean paineen tilaan □ aloita työskentely

Huomautus: Liitä vedenottoletku vesihanaan pikaliittimellä 4029 (lisävaruste), jonka voit tarvittaessa ostaa paikalliselta jälleenmyyjältä.

ONGELMAT JA RATKAISUT

ONGEL MA	MAHDOLLI NEN SYY	RATKAISU
Pumppueisaavutatyöpainetta	Kulunut suutin	Vaihda suutin
	Likainen veden suodatin	Puhdista suodatin
	Alhainen vedentul opaine	Kierrä vesihana kokonaan auki
	Järjestelmään imeytyy ilmaa	Ta ki sta letkun liitti mien tiukkuus
	Pumpussa on ilmaa	Sammuta laite ja paina ja vapauta pistoolin liipaisinta, kunnes vesi tulee ulos tasaisena virtana. Kytke laite takaisin päälle.
	Säädettävä suutin ei asetettu oikein paikoilleen	Kierrä säädettävää suutinta
	Termostaatti venttiili lauennut	Odota, kunnes veden läm põlla on palautunut sopivaksi
Paine putoaakäytön aikana	Veden otto ulkopuolisesta säiliöstä L	iitä laite vesijohtoverkoon
	Tuloves i liian kuuma La	ske tuloveden lämpõtilaa
	Suutin tukossa	Puhdista suutin
	Yhdensuuntaisventtiilin O-rengas särkynyt	Vaihda osa
	Imusuodatin likainen	Puhdista suodatin
Moottori "ääntelee", mutta ei lä ynnisty	Riittämätön virtalähde	Ta rka sta, että virtalähteen jännite on sama kuin tyyppikilvessä ilmoitettu
	Jänn tehä viö jatkojohdon käytön johdosta	Ta rki sta jatkojohdon ominais uudet
	La itetta ei de käytetty pitkään aikaan	Ota yhteyttä läh impään valtuutettuun huotokeskukseen
	Ongelmia TSS-laitteen kanssa	Ota yhteyttä läh impään valtuutettuun huotokeskukseen
Ve siv uoto	Tii vsteet k uluneet	Anna fiiviste iden vähto ähimmän val tuutetun huoltokeskuksen tehtäväksi
	Varo venttiilil auennut ja vapauttaa painetta	Ota yhteyttä valtuutettuun huoltokeskukseen
Late pi tää kovaa ääntä	Vesi on lii an kuum aa La	ske lämpötilaa (katso tekniset tiedot)

Öljyvuoto	Tiivi steet kuluneet	Ota yhteyttä lähimpään valtuutettuun huoltokeskukseen
Vain TSS-numero	Suutin tukossa	Puhd ista suutin
	Ko keapainejärje ste lmä tai i pumpun hydraulipiiri ei vesitiivis	Ota yhteyttä lähimpään valtuutettuun huoltokeskukseen
Vain TSS-mallit: laite toimii katkonaise sti	He ikkotehoinen varoventtiilitai tukkeutunut suutin	Puhd ista suutin tai ota yhte yttä lähimpään valtuutettuun huo toke skukseen
Vettä ei tule pistoolia lipaistaessa	Suutin tukossa	Puhd ista suutin
E ota pesuainetta	Säädettävä suutin körkean paineen as etuksessa	Aseta suutin alhaisemman paineen as etukseen
	Pe suaine liian tiivistä	Ohenna vedellä
	Kä yetään kor keapaine letkun jako johtoa	Asenna alkuperäinen letku
	Pe suainepiirissä sakkaa tai tukkeumia	Huuhte de puhtaalla vedellä ja poista ka kki tu kkeumat.Jos ongel ma jat kuu, otayhteyttä valtuutettuun huo toke skukseen

Huomautus: Jos moottori on käynnistynyt, mutta ei käynnisty uudelleen työn aikana, odota pari kolme minuuttia (ylikuormasuoja on lauennut) ennen uudelleen käynnistämistä. Jos ongelma vielä toistuu, ota yhteyttä lähimpään valtuutettuun huoltokeskukseen.

Huoma uterus: Pesuainepullo, vedenottoletku, kiinteä harja ja pyörivä harja ovat lisävarusteita.

Tämä laite ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joiden fyysinen, aistillinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, elleivät he ole saaneet opastusta laitteen käyttöön ja käyttöä valvo tai ohjaa turvallisuudesta vastaava henkilö.

Lapsia tulisi valvoa, etteivät he leiki tämän laitteen kanssa.

Jos virtajohto on vioittunut, se on vaaran välttämiseksi annettava valmistajan, sen huoltoedustajan tai pätevän henkilön vaihdettavaksi.

YMPÄRISTÖNSUOJELU

Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.

Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi

TAKUU

Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.

Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.

Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.

Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.

Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.

Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.

Oikeudet muutoksiin pidätetään.

Maahantuoja:

Veljekset Keskinen Oy

Onnentie 7, 63610 Tuuri, FINLAND

tel. [phone]

Bäste kund:

Veljekset Keskinen Oy

Onnentie 7, 63610 Tuuri, FINLAND

Tel. [phone]

EU Vaatimustenmukaisuusvakuutus EU-försäkran om överensstämmelse EC Declaration of Conformity

NINGBO LAND INDUSTRIAL CO. LTD

Vakuutamme valmistajan yksinomaisella vastuulla että

Täyttää seuraavien direktiivien vaatimukset

ja on seuraavien yhdenmukaistettujen standardien mukainen och överensstämmer med följande harmoniserade standarder and comply with the following harmonized standards

EN 55014-1, EN 55014-2

EN 60335-1, EN 60335-2-79

EN 61000-3-2, EN 61000-3-3

Vaatimustenmukaisuuden arviointimenettely/Överensstämmelse bedömningsmetod/Conformance evaluation method:

Mitattu äänenvoimakkuustaso/Mätad ljudstyrka/Measured sound power level: 93 dB(A)

Taattu äänenvoimakkuustaso/Garanterat ljudstyrka/Guaranteed sound power level: 96 dB(A)

CE -merkin kiinnittämisvuoden kaksi viimeista numeroa
