KÄYTTÖOHJE DAR 0353 Wassermann

Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!

Työpaine ....120 Bar

Maksimi paine 135 Bar

Max. vedenvirtaus....6 litraa minuutissa

Vesiliitännän max. lämpötila 60 °C

Maksimipaine vedensyöttö....3 Bar

Kotelointiluokka IPX5

VAROITUS!

Noudata turvallisuusohjeita tämän painepesurin käytön yhteydessä tulipalon, sähköiskun ja henkilövahinkojen välttämiseksi. Muista lukea kaikki ohjeet ennen painepesurin käyttöä. Säilytä käyttöohjetta sopivassa paikassa myöhempää tarvetta varten. Henkilöt, jotka eivät ole tutustuneet tähän käyttöohjeeseen, eivät saa käyttää painepesuria.

PUHDISTUSAINE

Tämä laite on suunniteltu käytettäväksi yhdessä valmistajan suosittelemien puhdistusaineiden kanssa. Muiden puhdistusaineiden käyttö saattaa heikentää laitteen turvallisuutta.

SUOJAVAATTEET

Älä käytä laitetta henkilöiden läheisyydessä, joilla ei ole suojavaatteita.

SUURPAINESUIHKUT

Suurpainesuihkut ovat vaarallisia, jos niitä ei käytetä oikein. Suihkua ei saa suunnata henkilöihin, eläimiin, sähkölaitteisiin eikä itse laitteeseen.

ÄLÄ SUUNTAA SUIHKUA HENKILÖIHIN

Älä suuntaa suihkua itseäsi tai muita kohti vaatteiden tai jalkineiden puhdistuksen yhteydessä.

IRROTA POIS SÄHKÖVERKOSTA

Irrota laite sähköverkosta ennen huoltotoimenpiteiden aloittamista.

KOULUTETTU HENKILÖSTÖ

Lapset ja laitteeseen perehtymättömät eivät saa käyttää painepesuria.

KÄYTÄ HYVÄKSYTTYJÄ VARAOSIA

Laitteen turvallisuuden takaamiseksi tulee käyttää ainoastaan valmistajalta saatuja varaosia tai valmistajan hyväksymiä osia.

KÄYTÄ SUOSITELTUJA LETKUJA

Suurpaineletkut, armatuurit ja liittimet ovat tärkeitä laitteen turvallisuudelle. Käytä ainoastaan valmistajan suosittelemia letkuja, armatuureja ja liittimiä.

ÄLÄ KÄYTÄ VIALLISTA LAITETTA

Älä käytä laitetta, jos virtajohto tai jokin muu tärkeä osa kuten turvaelementit, suurpaineletkut tai pistoolin suutin ovat vahingoittuneet.

Älä käytä painepesuria helposti syttyvien tai myrkyllisten nesteiden, syövyttävien aineiden tai muiden tuotteiden kanssa, joita ei saa sekoittaa veteen.

TYÖSKENTELYOLOSUHTEET

Älä käytä laitetta sateessa.

HUOMIOI SÄHKÖISKUN VAARA

Älä kosketa pistoketta tai pistorasiaa märin käsin.

ESTÄ LIIPAISIMEN LUKKIUTUMINEN

Estä liipaisimen lukkiutuminen PÄÄLLÄ-asentoon.

SUIHKUSUUTTIMEN HALKAISIJA

Älä muuta suihkusuuttimen alkuperäistä halkaisijaa.

ÄLÄ JÄTÄ KÄYNNISSÄ OLEVAA LAITETTA ILMAN VALVONTAA

Älä koskaan jätä käynnissä olevaa laitetta ilman valvontaa.

ÄLÄ VAHINGOITA VIRTAJOHTOA

Älä vedä laitetta virtajohdosta tai letkusta.

ÄLÄ KÄYTÄ LAITETTA ILMAN VESILIITÄNTÄÄ

Älä käytä painepesuria ilman vesiliitäntää, sillä se vahingoittaa sitä.

SUOJAA SÄHKÖOSAT

Suojaa aina sähköosat vesisuihkulta.

SÄHKÖTURVALLISUUS

Liitä painepesuri maadoitettuun liitosjohtoon. Suosittelemme vikavirtasuojakytkimen käyttöä katkaisuvirralla 30 mA sähköiskujen välttämiseksi.

SUOJAVAATTEET

Käytä aina suojavaatteita ja suojalaseja. Irtonaisia osia ja muita roskia voi lentää kovalla nopeudella vesisuihkun seurauksena.

IRROTA POIS SÄHKÖVERKOSTA

Irrota painepesuri aina pois sähköverkosta ennen säätötoimia.

REKYYLI

Pidä aloittaessasi tukevasti kiinni pistoolista painaessasi liipaisinta rekyylin estämiseksi.

PAIKALLISET MÄÄRÄYKSET

Noudata aina vesilaitoksen määräyksiä. EIN 1998 mukaan painepesurit saadaan kytkeä ainoastaan juomavesiletkuun, jos niiden syöttöletku on varustettu päästöventtiilillä.

SÄILYTYS

Säilytä painepesuria turvallisessa paikassa lasten ulottumattomissa.

VAROITUS!

Seuraavat varoitusmerkit painepesurissa muistuttavat sinua turvallisuustoimenpiteistä käytön yhteydessä.

Tämä merkki muistuttaa siitä, että suihkua ei saa suunnata ihmisiin, eläimiin, sähkölaitteisiin tai itse laitteeseen.

VAROITUS!

VÄLTÄ KONEEN

MAHDOLLISET

VAHINKORISKIT. AVAA

VESILIITÄNTÄ ENNEN

PAINEPESURIN

KÄYNNISTÄMISTÄ.

Tämä merkki muistuttaa siitä, että vesiliitäntä on avattava ennen painepesurin käynnistystä.

VAROITUS!

Varmista, että painepesuri on suljettu ja irrotettu sähköverkosta ennen kuin aloitat valmistelut käyttöä varten.

Valmistelut ennen käyttöä

1. Liitä letku pistoolisuuttimeen (katso kuvat 1 ja 2). Käytä 17 mm avainta (ei mukana toimituksessa) ruuvien kiristämiseksi.

1. Liitä letkun toinen pää laitteen vesiliitäntään (katso kuvat 3 ja 4).

1. Käytä ainoastaan käsivoimaa.

2. Paina liipaisimen vapautuspainiketta, jotta liipaisin jää asentoon POIS PÄÄLTÄ (katso kuvat 5 ja 6).

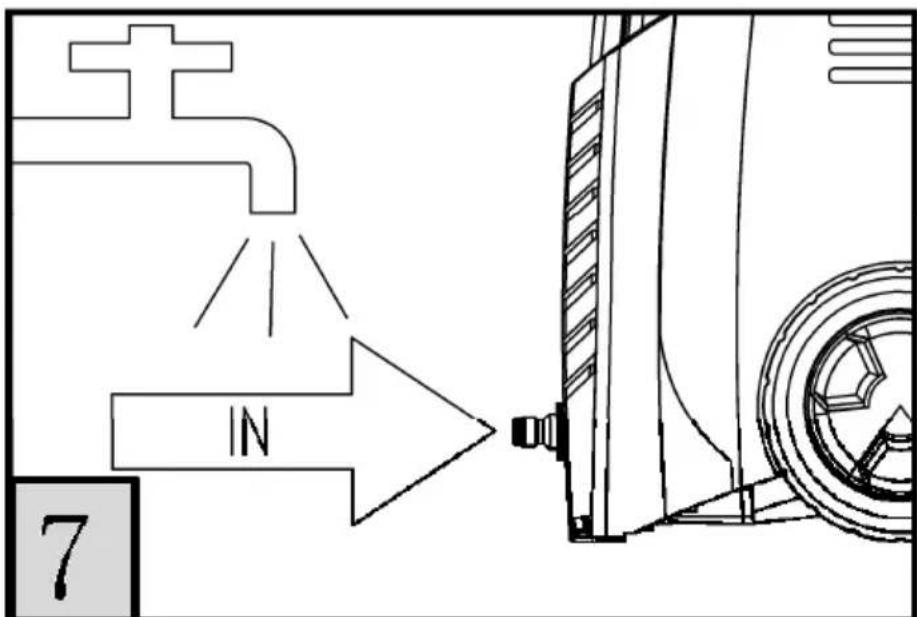

1. Liitä vesiletku veden syöttöliittimeen (katso kuva 7). Vesiletku ei sisälly painepesuriin.

IN 7

1. Liitä huuhteluputki pistoolisuuttimeen (katso kuvat 8 ja 9).

1. Avaa vesiliitäntä kokonaan.
2. Laita pistoke pistorasiaan.
3. Vapauta liipaisin (katso kuva 10).

1. Paina PÄÄLLÄ/POIS PÄÄLTÄ -paininta PÄÄLLÄ-tilaan, merkitty I:llä (katso kuva 1).

Painepesuri on nyt käyttövalmis.

VESISUIHKUN SÄÄTÖ

Suutin voidaan säätää joko kapeaksi tai leveäksi suihkuksi.

Suutin säädetään seuraavalla tavalla:

1. Pidä kiinni huuhteluputkesta yhdellä kädellä.

2. Väännä suutinta toisella kädellä (katso kuva 12).

3. Kapealla suihkulla puhdistetaan ahtaat tilat, joten sitä käytetään nijihin.

4. Leveää suihkua käytetään suurempien tilojen puhdistukseen.

Painepesuri on varustettu sulkujärjestelmällä moottorin suojaamiseksi.

Moottori pysähtyy, kun liipaisin vapautetaan.

Kun liipaisinta painetaan uudelleen, moottori käynnistyy.

HUOMIOITAVAA!

Painepesurin suihku saattaa vahingoittaa joitakin maalattuja tai muuten käsiteltyjä pintoja. Autoja puhdistettaessa tulee kysyä valmistajalta, jos maalipinta voidaan pestä painepesurilla ja onko pesurin käytölle rajoituksia.

Hyödyllisiä neuvoja

Älä pidä suutinta koskaan 30 cm lähempänä pinnasta

Mikäli olet epävarma, kokeile ensin johonkin muuhun pintaan. Älä koskaan käytä painepesuria pintaan, jossa on irtonaista väriä tai huonosti kiinnitettyjä osia.

Pidä suutinta aina liikkeessä pinnan yllä. Älä koskaan huuhdo samaa kohtaa pitkiä aikoja, sillä se voi vahingoittaa pintaa.

Kysy valmistajalta, jos puhdistettavaa kohdetta voidaan pestä painepesurilla.

PAINEPESURIN KÄYNNISTYS

Painepesuri käynnistetään seuraavalla tavalla:

1. Tarkista, että painepesuri on oikein asennettu ja käyttövalmis.
2. Paina PÄÄLLÄ/POIS PÄÄLTÄ -painiketta PÄÄLLÄ-tilaan.
3. Säädä vesisuihku.
4. Vapauta liipaisin ja suuntaa suutin kohti puhdistettavaa pintaa.
5. Paina liipaisinta.
6. Suihkuta pintaa tasaisella nopeudella.

PAINEPESURIN SULKEMINEN

Puhdistuksen jälkeen toimitaan seuraavalla tavalla.

1. Paina PÄÄLLÄ/POIS PÄÄLTÄ -paininta POIS PÄÄLTÄ-tilaan, merkitty 0:lla (katso kuva 13).
2. Sulje vesiliitäntä.
3. Päästä ulos paine pumpusta ja letkusta painamalla liipaisinta muutaman sekunnin ajan tai kunnes suuttimesta tulee vettä.
4. Lukitse liipaisin POIS PÄÄLTÄ -tilaan.
5. Irrota pistoke pistorasiasta.

Huolehdi ennen puhdistusainesäiliön käsittelyä, ettei muita ihmisiä tai eläimiä ole alueella.

PUHDISTUSAINESÄILIÖN TÄYTTÄMINEN

Puhdistusainesäiliö asennetaan seuraavalla tavalla:

1. Poista puhdistusainesäiliön kansi ja täytä säiliö (katso kuva 14).
2. Nosta säätöhylsyä (katso kuva 15).
3. Aseta säiliön kansi takaisin paikoilleen (katso kuva 14).
4. Liitä puhdistusaineen suutin pistoolisuuttimeen (katso kuva 15).

1. Vapauta liipaisin ja suuntaa suutin kohti puhdistettavaa pintaa.
2. Paina liipaisinta.
3. Suihkuta pintaa tasaisella nopeudella.

HUOMIOITAVAA

Tämä laite on suunniteltu käytettäväksi yhdessä valmistajan suosittelemien puhdistusaineiden kanssa. Muiden puhdistusaineiden tai kemikaalien käyttö saattaa heikentää laitteen turvallisuutta.

VAROITUS!

Varmista ennen painepesurin puhdistusta tai huoltotoimenpiteitä, että se on irrotettu sähköverkosta.

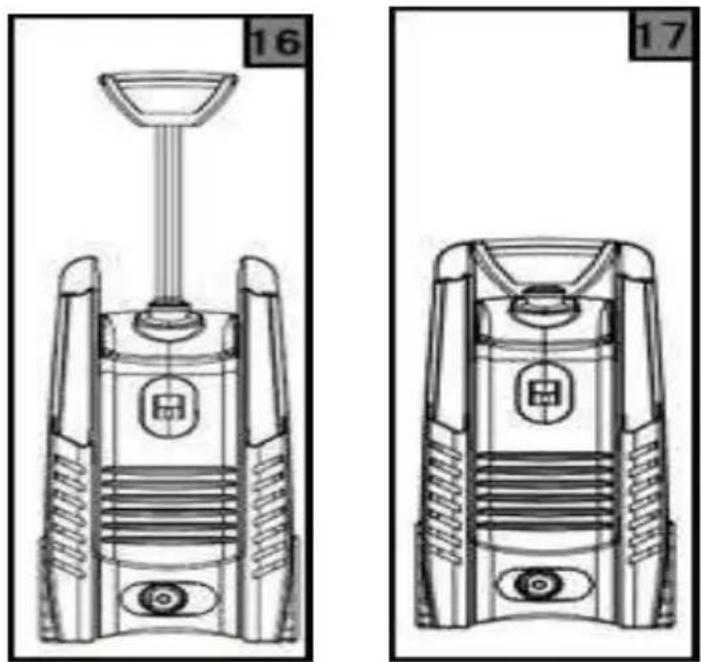

Kädensijan käyttö

Vedä kädensija ulos halutessasi siirtää konetta. Paina kädensija alas koneen ollessa paikallaan (katso kuvat 16 ja 17).

Pidä painepesuri puhtaana ja siistinä. Myös letku ja pistoolisuutin tulee pitää puhtaana.

Puhdista suutin usein tehokkaan puhdistuksen takaamiseksi. Käytä mukana olevaa työkalua (katso kuva 18).

Kuluneet tai vahingoittuneet osat tulee vaihtaa ammattimaisen henkilöstön toimesta. Jos virtajohto on vahingoittunut, se on vaihdettava valmistajan, sen huoltopalvelun tai vastaavan ammattimaisen henkilöstön toimesta. Painepesurissa ei ole osia, jotka käyttäjät voisivat itse korjata. Ota yhteys ammattimaiseen huoltohenkilöstöön, jos osien korjaus on tarpeellinen.

SÄILYTYS

Irrota letku, pistoolisuutin ja suihkuputki ja säilytä niitä varmassa ja kuivassa tilassa.

Säilytä sähkötyökaluja aina lasten ulottumattomissa.

Vältä säilyttämistä alhaisemmassa lämpötilassa kuin 5 °C.

Tarkista, että painepesuri, pistoolisuutin ja suihkuputki ovat hyvin puhdistetut ennen säilyttämistä.

Ongelma	Mahdollinen syy/toimenpide
Suihku on epätasainen	Suutin on tukkeutunut. Puhdista suutin (sivu 15, kohta Puhdistus ja huolto).
Moottori ei käynnisty tai sammuu yhtäkkiä.	Tarkista vedentulo ja sulakkeet Lämpösuoja on saattanut laueta suojatakseen moottoria ylikuumenemiselta. Anna painepesurin jäähtyä kymmenen minuuttia.
Moottori käy, mutta suihku on heikko.	Pumppu imee ilmaa. Tarkista, että vesiliitäntä on oikein liitetty. Liian vähän vettä vesiliitännästä. Tarkista, että vesihana on täysin auki.

Ympäristönsuojelu

Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita.

Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja www.serty.fi

TAKUU

Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.

Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.

Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.

Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.

Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia.

Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.

Oikeudet muutoksiin pidätetään.

Maahantuoja:VKO FIN-63610

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-maahantuoja: Veljekset Keskinen Oy Onnentie 7 63610 TUURI

vakuuttamme, että Laite: Painepesuri

Tyyppikoodi: DAR 0353

(FB603-1)

Täyttää seuraavien direktiivien vaatimukset: 2004/108/EC

ja on seuraavien yhdenmukaistettujen standardien mukainen:

EN: 55014-1:2006, EN 61000-3-2:2006, EN 61000-3-3:1995+A1+A2

EN 55014-2:1997+A1

12.11.2009

Kari Haka

Tuontipäällikkö
