KÄYTTÖOHJE ZCE54011WA ZANUSSI

Turvallisuustiedot 2
Turvallisuusohjeet 3____
Laitteen kuvaus_6
Käyttöönotto.6
Keittotaso - Päivittäinen käyttö.8____
Keittotaso - Vihjeitä ja vinkkejä.____8
Keittotaso - Hoito ja puhdistus ____8

Uuni - Päivittäinen käyttö .9 ____
Uuni - lisävarusteiden käyttäminen_10____
Uuni - Vihjeitä ja vinkkejä_10____
Uuni - Hoito ja puhdistus_13 ____
Vianmääritys.14
Asennus____15
Energiatehokkuus_18

Oikeus muutoksiin pidätetään.

Turvallisuustiedot

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS!

Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen kosketettavissa olevat osat ovat kuumia.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

Yleiset turvallisuusohjeet

• Asennuksen ja johdon vaihtamisen saa suorittaa vain ammattitaitoinen henkilö.
• Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.
• Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.
• Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.
• Älä säilytä mitään keittotason päällä.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa panna liesitasolle, koska ne voivat kuumentua.
• Laitteen sisäosa kuumenee käytön aikana. Älä kosketa laitteen lämpövastuksiin. Käytä aina uunikintaita, kun käsittelet lisävarusteita tai uunivuokia.
• Irrota pistoke pistorasiasta ennen kuin aloitat huoltotoimenpiteet.
• Varmista ennen lampun vaihtoa, että laite on pois päältä. Näin vältät mahdollisen sähköiskun.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena luukun lasin särkyminen.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
• Ole varovainen koskettaessasi säilytyslaatikkoa. Se voi kuumentua.
• Virrankatkaisulaite tulee integroida pysyvään johdotukseen johdotussäätöjen mukaisesti.

Turvallisuusohjeet

Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.

• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.

• Keittiön kaapin ja asennuspaikan on oltava saman kokoiset.

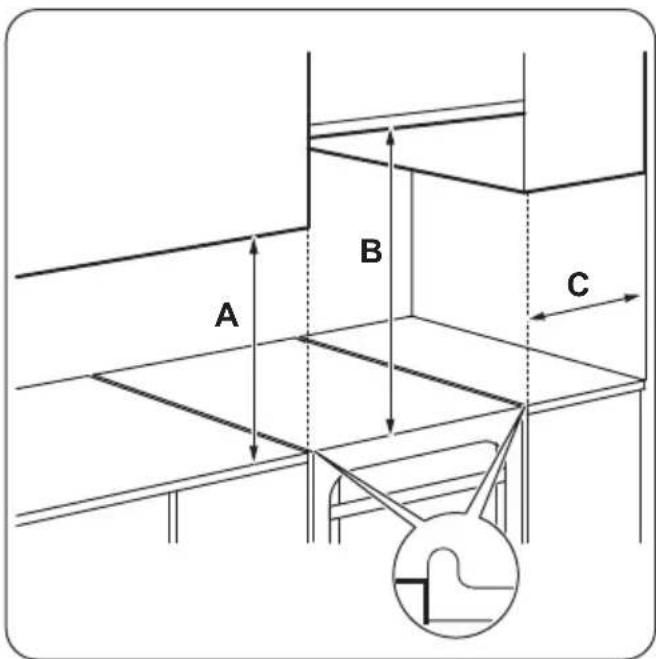

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Varmista, että laite asennetaan turvallisten rakenteiden alapuolelle ja lähelle.
• Laitteen osat ovat jännitteenalaisia. Sulje laite kalusteella estääksesi pääsyn vaarallisiin osiin.
• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden lähellä.
• Älä asenna laitetta tason päälle.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.

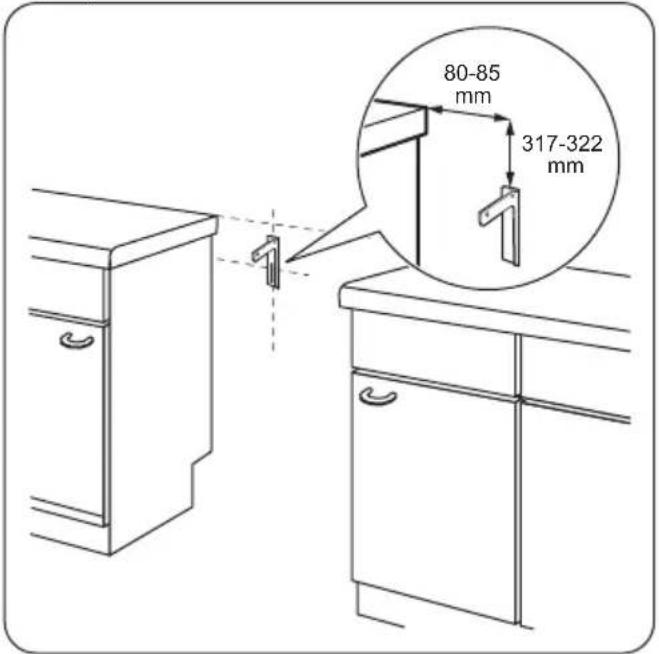

• Varmista, että asennat sen vakaasti laitteen kallistumisen estämiseksi. Lue ohjeet Asennus-luvusta.

Sähköliitännät

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.

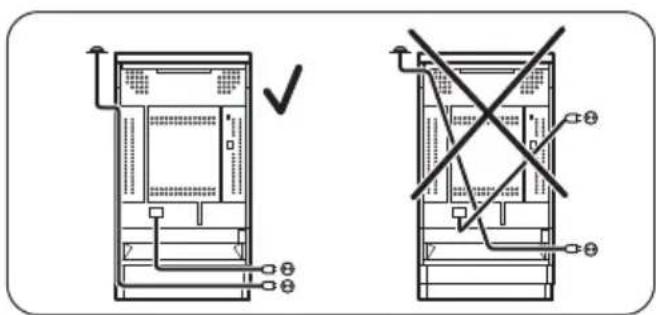

• Alä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä sen lähelle, varsinkaan luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.

• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.

Käyttö

VAROITUS!

Tulipalo- ja henkilövahinkovaara.

Sähköiskun vaara.

• Käytä laitetta vain kotiympäristössä.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke laite pois toiminnasta jokaisen käyttökerran jälkeen.
• Avaa laitteen luukku varoen laitteen ollessa toiminnassa. Laitteesta voi tulla kuumaa ilmaa.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä käytä laitetta työtasona tai säilytystasona.

VAROITUS!

Tulipalo- ja räjähdysvaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä anna kipinöiden tai avotulen päästä laitteeseen avatessasi luukkua.
• Avaa laitteen luukku varoen. Alkoholia sisältävät aineet voivat kehittää helposti syttyvän alkoholin ja ilman seoksen.

VAROITUS!

Laite voi muutoin vaurioitua.

- Emalipinnan vaurioitumisen tai värimuutoksien estäminen: - Älä aseta uunivuokia tai muita esineitä suoraan laitteen pohjalle.

• Älä aseta vettä suoraan kuumaan laitteeseen.

• älä säilytä kosteita astioita tai ruokia laitteessa sen käytön jälkeen.
  – Ole varovainen, kun irrotat tai kiinnität lisävarusteita.

• Emalipintojen värimuutokset eivät vaikuta laitteen toimintaan. Niitä ei katsota viaksi takuuoikeudellisessa mielessä.

• Käytä korkeareunaista uunivuokaa kosteiden leivonnaisten paistamisessa. Hedelmä- ja marjamehut voivat jättää pysyviä jälkiä.
• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle tai suoraan laitteen pohjalle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.
• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Kytke laite pois toiminnasta ennen huoltotoimenpiteiden aloittamista. Irrota pistoke pistorasiasta.

• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.

• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteys valtuutettuun huoltoliikkeeseen.

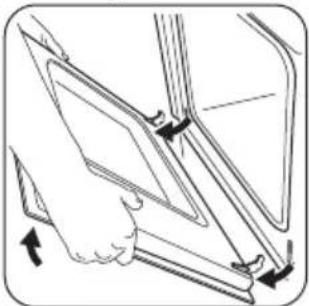

• Ole varovainen irrottaessasi laitteen luukkua. Luukku on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.
• Älä puhdista katalyyttistä emalia pesuaineella.

Sisävalo

- Käytä ainoastaan kodinkoneisiin tarkoitettuja hehkulamppuja tai halogeenilamppua. Älä käytä sitä rakennuksen valaisemiseen.

VAROITUS!

Sähköiskun vaara.

• Ennen lampun vaihtamista laite on irrotettava pistorasiasta.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

Laitteen osat

1 Keittotason kytkimet
2 Lämpötilan merkkivalo / symboli / osoitin
3 Lämpötilan valitsin
4 Uunin toimintojen väännin
5 Keittotason merkkivalo / symboli / osoitin
6 Grilli
7 Valo
8 Kannatintasot

Keittoalueet

1 Keittoalue 1000 W
2 Höyryaukko - määrä ja sijainti riippuu mallista
3 Keittoalue 1500 W
4 Keittoalue 1500 W
5 Keittoalue 2000 W

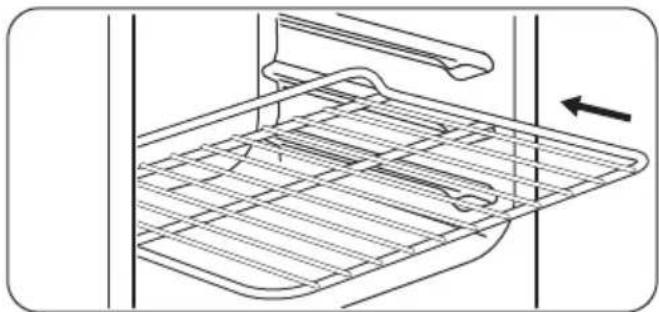

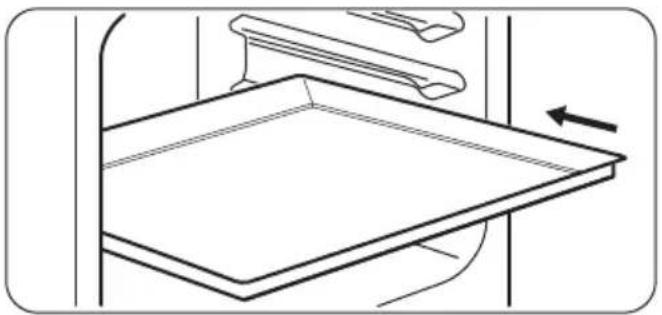

Varusteet

• Paistoritilä
  Käytetään keittoastioiden, kakkuvuokien ja paistien alustana.
  • Leivinpelti
  Kakkuja ja pikkuleipiä varten.

Käyttöönotto

• Grilli / uunipannu
  Käytetään leivonnassa, paistamisessa tai rasvankeruuastiana.
• Säilytyslaatikko
  Säilytyslaatikko on uunitilan alapuolella.

VAROITUS!

Lue turvallisuutta koskevat luvut.

Uuden laitteen puhdistaminen

Poista kaikki lisävarusteet laitteesta.

Lue ohjeet kohdasta "Hoito ja puhdistus".

Puhdista laite ennen ensimmäistä käyttökertaa. Aseta varusteet takaisin alkuperäiseen asentoon.

Esikuumennus

Esikuumenna tyhjä laite jäljelle jääneen rasvan polttamiseksi pois.

1. Valitse toiminto ja-maksimilämpötila.
2. Anna laitteen käydä 1 tunti.
3. Valitse toiminto ja maksimilämpötila. Tämän toiminnon maksimilämpötila on 210 °C.
4. Anna laitteen käydä 15 minuuttia. Varusteet voivat kuumentua tavallista enemmän. Laitteesta voi tulla hajua ja savua. Tämä on normaalia. Tarkista, että huoneen ilmavirtaus on riittävä.

Luukun mekaaninen lukitus

Lapset eivät saa avata luukkua.

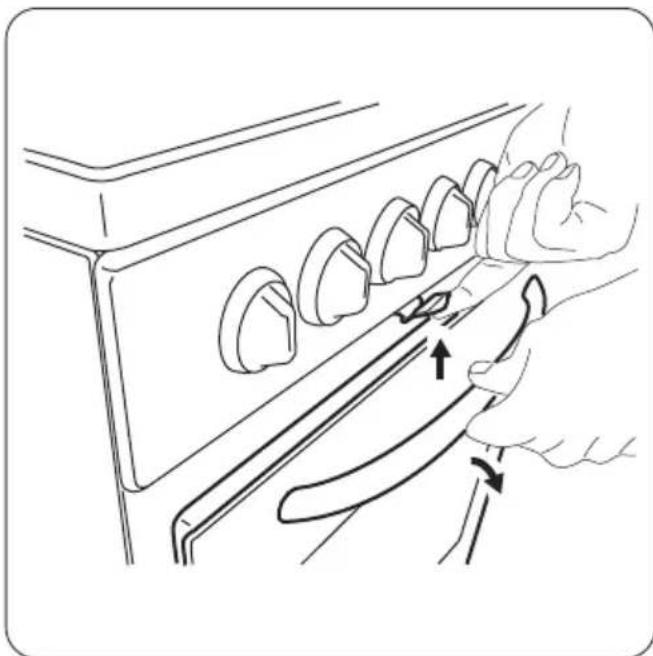

Luukun avaaminen:

1. Vedä luukun lukosta.

Älä vedä luukun lukosta sulkiessasi uuninluukkua!

Kun laite kytketään pois toiminnasta, luukun mekaaninen lukitus ei poistu käytöstä.

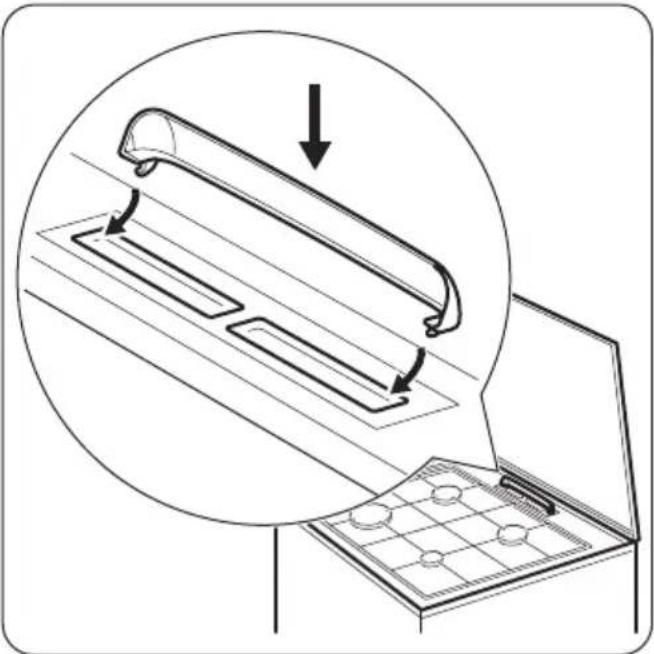

Höyrynpoistoaukon kannen asentaminen

Koskee vain valkoista keittotason kantta. Vain tietyt mallit.

Höyryaukosta tuleva kuuma ilma voi aiheuttaa valkoiseen keittotason kanteen värimuutoksia. Alue muuttuu keltaiseksi. Estä tämä asentamalla höyrynpoistoaukon kansi.

1. Aseta kannen koukut höyrynpoistoaukkojen etureunan alapuolelle.
2. Paina takareuna alas kannen lukitsemiseksi.

Lue turvallisuutta koskevat luvut.

Sähkökeittoalueen tehotaso

Symbol-it	Toiminto
0	Pois toiminnasta
1 - 6 Tehotasot

Käytä jälkilämpöä vähentääksesi energian kulutusta. Kytke keittoalue pois toiminnasta noin 5 - 10 minuuttia ennen ruoanlaiton päättämistä.

Käännä väännin haluamasi tehotason kohdalle.

Keittotaso - Vihjeitä ja vinkkejä

Keittotason vääntimen merkkivalo syttyy.

Kun lopetat keittoalueen käytön, käännä väännin off-asentoon.

Jos kaikki keittoalueet on kytketty pois päältä, keittotason vääntimen merkkivalo sammuu.

Pikalevy

Levyn keskellä oleva punainen piste osoittaa pikalevyn. Pikalevy kuumenee muita levyjä nopeammin. Punaiset pisteet on maalattu levyihin. Niiden kunto voi heikentyä käytön aikana ja ne voivat jopa hävitä kokonaan ajan kuluessa. Tämä ei vaikuta millään tavalla keittotason toimintaan.

VAROITUS!

Lue turvallisuutta koskevat luvut.

Keittoastiat

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

VAROITUS!

Älä aseta samaa keittoastiaa kahden polttimen päälle.

Energiansäästö

• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia keittoalueelle, ennen kuin kytket keittoalueen toimintaan.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai ruoan sulattamiseksi.
• Keittoastioiden pohjan tulee olla keittoalueen kokoinen.

Keittotaso - Hoito ja puhdistus

Esimerkkejä uunitoiminnoista

Lämmitystehot:	Käyttötarkoitus:
1 Lämpimänäpito
2 Hidas haudutus
3 Haudutus
4 Paistaminen / ruskistus
5 Kiehauttaminen
6 Kiehauttaminen / pikapaistaminen / uppopaistaminen

VAROITUS!

Lue turvallisuutta koskevat luvut.

Yleistä

• Puhdista keittotaso jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.

- Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan.

Ruostumaton teräs

• Puhdista keittotason ruostumattomat teräsosat ruostumattomaan teräkseen tarkoitetulla erityisellä puhdistusaineella.
• Keittolevyjen ympärillä olevat ruostumattomat teräsreunat voivat värjäytyä hieman korkean lämpötilan vaikutuksesta.
• Pese ruostumattomat teräsosat vedellä ja kuivaa pehmeällä liinalla.

Uuni - Päivittäinen käyttö

Sähkölevyn puhdistaminen

1. Käytä puhdistusjauhetta tai puhdistussientä.
2. Puhdista keittotaso kostealla liinalla käyttäen vähän puhdistusainetta.
3. Kuumenna keittolevy alhaiseen lämpötilaan ja anna sen kuivua.
4. Keittolevyt voidaan säilyttää hyväkuntoisina hieromalla niihin säännöllisesti ompelukoneen öljyä. Pyyhi öljy pois imukykyisellä paperilla.

VAROITUS!

Lue turvallisuutta koskevat luvut.

Laitteen kytkeminen toimintaan ja pois toiminnasta

Laitteen säätimien symbolit, merkkivalot ja lamput ovat mallikohtaisia:

• Merkkivalo syttyy uunin kuumenemisen aikana.
• Lamppu syttyy uunin toiminnan aikana.

• Symboli osoittaa, säätääkö valitsin jotakin keittoaluetta, uunin toimintoja vai lämpötilaa.

• Käännä uunin toimintojen väännin haluamasi toiminnon kohdalle.

• Käännä lämpötilan väännin haluamasi lämpötilan kohdalle.
• Laite kytketään pois toiminnasta kääntämällä uunin toimintojen vääntimet ja lämpötilan väännin Off-asentoon.

Uunin toiminnot

Ylikuumenemissuoja

Laitteen virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen ylikuumenemisen. Tämän estämiseksi uunissa on turvatermostaatti, joka katkaisee virransyötön. Uunin virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

Symboli	Uunin toiminto Käyttötarkoitus
0	Pois toiminnasta Laitteesta on katkaistu virta.
	Ylä + alalämpö Ruokien ja leivonnaisten paistaminen yhdellä tasolla.
	Alalämpö Rapeapohjaisten kakkujen paistaminen ja säilöminen.
Sym-boli	Uunin toiminto Käyttötarkoitus
	Ylälämpö Päältä ruskistetut leivät, kakut ja leivonnaiset. Valmiiden ruokien loppukypsennys.
	Grilli Matalien ruokien grillaus ja leivän paahtaminen.Tämän toiminnon maksimilämpötila on 210 °C.

Uuni - lisävarusteiden käyttäminen

VAROITUS!

Lue turvallisuutta koskevat luvut.

Peltien ja ritilän asettaminen kannattimille

Paistoritilä:

Paistoritilän takaosa on muotoiltu lämmön kierron optimointia varten.

Työnnä ritiä kannatintasolle. Varmista, ettei se kosketa uunin takaseinään.

Uuni - Vihjeitä ja vinkkejä

Leivinpelti:

Älä paina leivinpeltiä kokonaan uunikammion takaseinään. Muutoin lämpö ei kierrä leivinpellin ympärillä. Ruoka voi tällöin palaa, erityisesti leivinpellin takaosassa.

Aseta leivinpelti tai uunipannu kannatintasolle. Varmista, ettei se kosketa uunin takaseinään.

VAROITUS!

Lue turvallisuutta koskevat luvut.

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa antavia. Lämpötila ja paistoaika riippuvat reseptistä sekä käytettyjen ainesten laadusta ja määrästä.

Yleistä

• Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen.
• Kosteutta voi tiivistyä uunin sisään tai luukun lasilevyihin. Tämä on normaalia. Pysyttele sopivalla etäisyydellä laitteesta avatessasi luukkua toiminnan aikana. Tiivistymistä voi

vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.

• Poista kosteus jokaisen käyttökerran jälkeen.
• Älä aseta mitään esinettä suoraan uunin pohjalle, älä myöskään aseta osiin alumiinifoliota kypsennyksen aikana. Tämä voi vaikuttaa kypsennystuloksiin ja vaurioittaa emalipintaa.

Leivonnaisten paistaminen

- Uunisi voi paistaa eri tavalla kuin entinen laitteesi. Käytä aikaisemmin käyttämiesi asetusten (lämpötila, paistoaika) ja kannatintasojen sijaan taulukossa mainittuja asetuksia.

• Ensimmäisellä kerralla valmistaja suosittelee alhaisemman lämpötilan käyttämistä.
• Jos et löydä omaan reseptiisi sopivia ohjearvoja, sovella jonkin lähes samanlaisen leivonnaisen tietoja.
• Jos paistat useammalla kuin yhdellä kannatintasolla, voit pidentää paistoaikaa 10 – 15 minuuttia.
• Eri kannatintasoilla olevat leivonnaiset voivat ruskistua epätasaisesti paistamisen alkuvaiheessa. Tässä tapauksessa lämpötilaasetusta ei pidä muuttaa. Erot tasaantuvat paistumisen jatkuessa.
• Jos paistoaika on pitkä, voit käyttää hyväksesi jälkilämpöä ja sammuttaa uunin n. 10 minuuttia ennen paistoajan päättymistä.
  Pakasteita sulatettaessa uunipellit voivat vääntyä uunin toiminnan aikana. Jäähtyessään uunipellit palautuvat kuitenkin alkuperäiseen muotoonsa.

Kakkujen leipominen

- Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.

- Jos käytät kahta leivinpeltiä samanaikaisesti, jätä niiden väliin yksi tyhjä kannatintaso.

Lihan ja kalan kypsentäminen

• Käytä grilli-/uunipannua erittäin rasvaisten ruokien kanssa, jotta uuniin ei jää pysyviä tahroja.
• Anna lihan olla noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.
• Jotta uuniin ei muodostuisi liikaa savua paistamisen aikana, lisää grilli-/uunipannuun hiukan vettä. Jotta käry ei tiivistyisi, lisää vettä aina sen kuivuttua loppuun.

Paistoajat

Kypsennysaika riippuu ruokalajin tyypistä, sen koostumuksesta ja määrästä.

Tarkkaile valmistumista alustavasti kypsennyksen aikana. Määritä parhaat asetukset (uunitoiminto, kypsennysaika, jne.) keittoastioille, resepteille ja määrille laitetta käyttäessä.

Ylä- ja alalämpö

Ruokalaji Määrä (g) Lämpötila		(°C)	Aika (min) Kanna-tintaso	Varusteet
Pasteijat 250 150 25 - 30 3 leivinpelti
Matala kakku 1)	1000 160 - 170 30 - 35 2 leivinpelti
Hiivalla kohotettu omenakakku	2000 170 - 190 40 - 50 3 leivinpelti
Omenapiirakka 2)	1200 + 1200 180 - 200 50 - 60 1 kaksi pyöreää alu-			miinivuokaa (halkai-sija 20 cm)
Pienet kakut 1)	500 160 - 170 25 - 30 2 leivinpelti
Vähärasvainen so-kerikakku 1)	350 160 - 170 25 - 30 1 yksi pyöreä alumiiini-			vuoka (halkaisija 26 cm)
Pannukakku 1500 160 - 170		45 - 55 3)	2 leivinpelti
Kana, kokonainen 1350 200 - 220 60 - 70 2 ritiä
			1 leivinpelti
Puolikas kana 1300 190 - 210 35 + 30 3 ritiä
			1 leivinpelti
Ruokalaji Määrä (g) Lämpötila		(Aika (min) Kanna-tintaso		Varusteet
	(°C)
Porsaankyljykset 600	190 - 210 30 - 35 3 Ritilä
			1 leivinpelti
Piirakka4)	800 230 - 250 10 - 15 2 leivinpelti
Täytetty hiivalla ko-hotettu kakku5)	1200 170 - 180 25 - 35 2 leivinpelti
Pizza 1000 200 - 220 25 - 35 2 leivinpelti
Juustokakku 2600 170 - 190 60 - 70 2 leivinpelti
Sveitsiläinen ome-napiirakka5)	1900 200 - 220 30 - 40 1 leivinpelti
Joulukakku5)	2400 170 - 180	55 - 656)	2 leivinpelti
Kinkkupiiras5)	1000 220 - 230 40 - 50 1 yksi pyöreä vuoka			(halkaisija 26 cm)
Maalaisleipä7)	750 + 750 180 - 200 60 - 70 1	kaksi alumiiinivuokaa		(pituus: 20 cm)
Romanialainen so-kerikakku1)	600 + 600 160 - 170 40 - 50 2	kaksi alumiiinivuokaa		(pituus: 25 cm) sa-malla kannatintasol-la
Romanialainen so-kerikakku – peri-nteinen	600 + 600 160 - 170 30 - 40 2	kaksi alumiiinivuokaa		(pituus: 25 cm) sa-malla kannatintasol-la
Hiivasämpylät5)	800 200 - 210 10 - 15 2 leivinpelti
Kääretorttu1)	500 150 - 170 15 - 20 1 leivinpelti
Marenki 400 100 - 1	20 40 - 50 2 leivinpelti
Murotaikinakakku5)	1500 180 - 190 25 - 35 3 leivinpelti
Sokerikakku1)	600 160 - 170 25 - 35 3 leivinpelti
Voikakku1)	600 180 - 200 20 - 25 2 leivinpelti

1) Esikuumenna uunia 10 minuutin ajan.

2) Esikuumenna uunia 15 minuutin ajan.

3) Jätä kakku uuniin seitsemäksi minuutiksi laitteen virran katkaisemisen jälkeen.

4) Esikuumenna uunia 20 minuutin ajan.

5) Esikuumenna uunia 10 - 15 minuutin ajan.

6) Jätä kakku uuniin kymmeneksi minuutiksi laitteen virran katkaisemisen jälkeen.

7) Aseta lämpötila 250 °C ja esikuumenna uunia 18 minuutin ajan.

VAROITUS!

Lue turvallisuutta koskevat luvut.

Puhdistukseen liittyviä huomautuksia

• Puhdista laitteen etupinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.
• Käytä metallipintojen puhdistuksessa tavanomaista puhdistusainetta.
• Puhdista laite sisältä jokaisen käytön jälkeen. Rasvan tai muiden ruokaroiskeiden kertyminen voi johtaa tulipaloon. Riski on suurempi grillipannussa.
• Poista pinttyneet tahrat erityisellä uuninpuhdistusaineella.
• Puhdista kaikki lisävarusteet käytön jälkeen ja anna niiden kuivua. Käytä pehmeää liinaa, lämmintä vettä ja puhdistusainetta.
• Jos käytät tarttumattomia varusteita, älä puhdista niitä voimakkailla pesuaineilla, teräväreunaisilla esineillä tai pese niitä astianpesukoneessa. Muutoin tarttumaton pinta voi vaurioitua.

Ruostumattomat teräs- ja alumiinipintaiset laitteet

Puhdista uuninluukku käyttäen ainoastaan kosteaa sientä. Kuivaa pehmeällä liinalla.

Älä käytä teräsvillaa, happoja tai hankaavia aineita, sillä ne saattavat vahingoittaa uunin pintaa. Noudata vastaavaa varovaisuutta käyttöpaneelin puhdistuksen aikana.

Uuninluukun puhdistaminen

Uuninluukussa on kaksi päällekkäin asetettua lasia. Irrota uuninluukku sen puhdistamisen helpottamiseksi.

VAROITUS!

Uuninluukku voi vahingossa sulkeutua, jos yrität irrottaa sisemmän lasin luukun ollessa paikallaan.

Uunin luukun voi irrottaa uunin sisätilan puhdistamisen helpottamiseksi.

Pidä ruuvit tallessa.

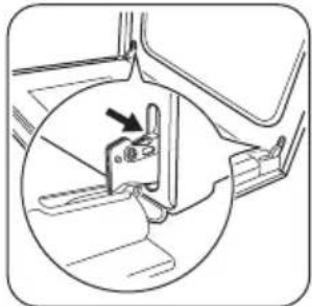

1. Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

1. Nosta ja käännä saranoissa olevia vipuja.

1. Sulje uuninluukku ensimmäiseen avausasentoon (puoliväliin). Vedä luukkua sen jälkeen eteenpäin ja irrota se paikaltaan.

1. Aseta uuninluukku tasaiselle alustalle pehmeän kankaan päälle.

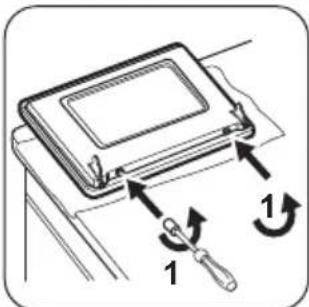

2. Poista luukun alareunasta kaksi ruuvia ruuvimeisselin avulla.

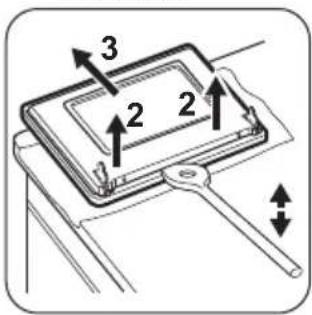

1. Avaa luukun sisäosa puu- tai muovikaapimen tms. avulla. Pidä kiinni luukun ulko-osasta ja paina luukun sisäosaa

luukun yläreunaa vasten. Nosta luukun sisäosaa.

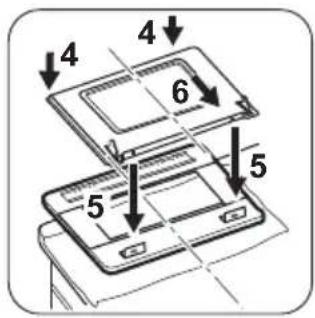

1. Puhdista uunin luukku vedellä ja puhdistusaineella. Puhdista luukun sisäpuoli. Kuivaa uunin luukku varovasti. Puhdistettuasi lasilevyn ja luukun asenna ne takaisin paikalleen. Asenna uunin luukku takaisin paikalleen suorittamalla edellä kuvatut vaiheet päinvastaisessa järjestyksessä.

Laatikon irrotus

VAROITUS!

Älä säilytä laatikossa tulenarkoja esineitä (kuten puhdistustarvikkeita, muovipusseja, patalappuja, paperia tai puhdistussuihkeita). Laatikko voi kuumentua uunia käytettäessä. Tulipalon vaara.

Vianmääritys

VAROITUS!

Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei kytkeydy toimintaan. Laitetta ei ole kytketty sähköverk- koon tai se on liitetty sähköverk- koon virheellisesti.		Tarkista, onko laite kytketty oikein sähköverkkoon.

Uunin alapuolella oleva laatikko voidaan irrottaa puhdistamista varten.

1. Vedä laatikkoa ulos, kunnes se pysähtyy.

1. Nosta laatikkoa hitaasti.
2. Vedä laatikko kokonaan ulos. Asenna laatikko takaisin paikalleen suorittamalla edellä kuvatut vaiheet päinvastaisessa järjestyksessä.

Lampun vaihtaminen

Peitä laitteen pohja kankaalla. Se estää lampun suojalasin ja uunin vaurioitumisen.

VAROITUS!

Sähköiskuvaara! Irrota sulake ennen lampun vaihtamista.

Lamppu ja lampun suojalasi voivat olla kuumia.

1. Kytke laite pois päältä.
2. Irrota sulakkeet sulaketaulusta tai katkaise virta pääkytkimestä.

Takalamppu

1. Irrota suojalasi kiertämällä sitä vastapäivään.
2. Puhdista suojalasi.
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Kiinnitä suojalasi paikalleen.

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei kytkeydy toimintaan eikä sitä voida käyttää.Uuni ei kuumene.	Sulake on palanut. Tarkista, onko toimintahäiriön syy-nä sulake. Jos sulake palaa aina uudelleen, käänny sähköalan am-mattilaisen puoleen.
Keittotaso ei kytkeydy toimintaan eikä sitä voida käyttää.	Sulake on palanut. Kytke keittotaso uudelleen toi-mintaan ja aseta tehotaso 10 se-kunnin kuluessa.
Valo ei syty. Lamppu on palanut. Vaihda lamppu.
Höyryä ja kosteutta muodostuu ruokaan ja uunin sisälle.	Ruoka on jätetty uuniin liian pit-käksi ajaksi.	Älä jätä ruokia uuniin 15-20 min-uuttia pitemmäksi ajaksi kypsen-nyksen jälkeen.
Uuni ei kuumene. Tarvittavia asetuksia ei ole tehty. Varmista, että asetukset ovat oi-kein.
Kypsentämiseen kuluu liikaa tai liian vähän aikaa.	Lämpötila on liian alhainen tai liian korkea.	Säädä tarvittaessa lämpötilaa.Noudata ohjekirjan ohjeita.

Huoltotiedot

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltopalvelun vaatimat tiedot on merkitty arvokilpeen. Arvokilpi sijaitsee laitteen sisäosan

etukehyksessä. Älä poista arvokilpeä laitteen sisäosasta.

Suosittelemme, että kirjoitat tiedot tähän:

Malli (MOD.) ......
Tuotenumero (PNC) ......
Sarjanumero (S.N.) ......

Asennus

VAROITUS!

Lue turvallisuutta koskevat luvut.

Laitteen sijoittaminen

Voit asentaa laitteen yhden kaapin viereen, kahden kaapin väliin ja nurkkaan.

Katso asennuksen vähimmäisetäisyydet taulukosta.

Vähimmäisetäisyydet

Mitat mm
A 400
B 650
C 150

Tekniset tiedot

Mitat mm
Korkeus 854 - 919
Leveys 500
Syvyys 600
Kokonaisteho 7815 W
Laitteen luokitus 1

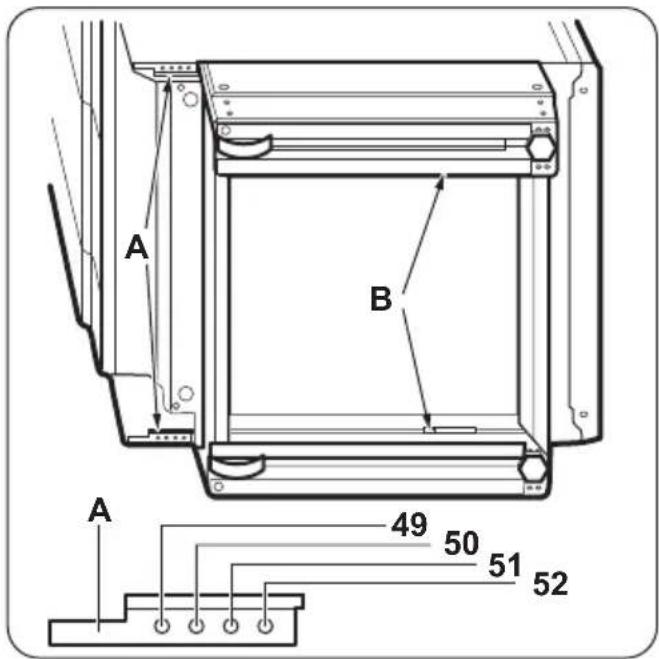

Lieden korkeuden ja syvyyden muuttaminen

Lieden korkeus on 898 mm ja syvyys 500 mm toimitushetkellä.

1. Aseta liesi yhden sivun varaan.
2. Säädä jalustan syvyyttä ruuvaamalla ruuvi A auki ja löysäämällä kannattimen ruuveja B.

1. Aseta vaadittu syvyys.
2. Ruuvaa ruuvit A ja B kiinni.

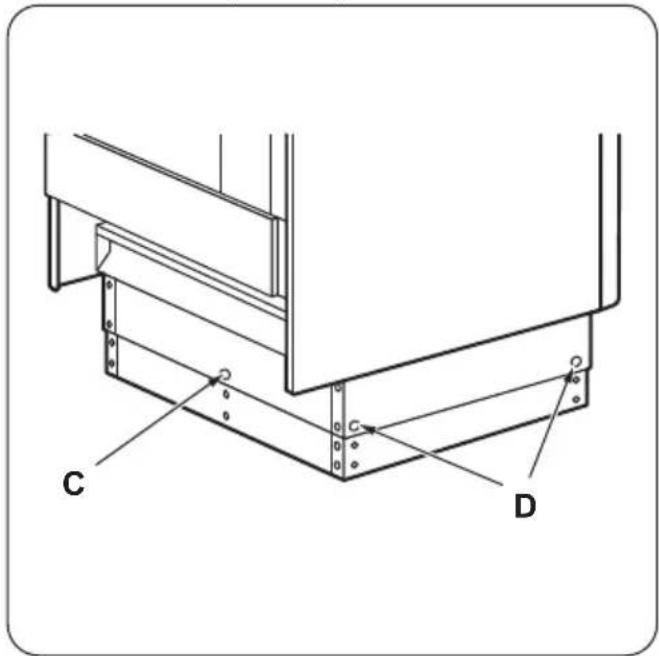

3. Säädä korkeutta ruuvaamalla jalustan takaosan keskellä oleva ruuvi C (1 ruuvi) ja sivuruuvit D (4 ruuvia) auki.

1. Paina jalusta vaadittuun korkeusasetukseen: 919, 984 tai 854 mm.
2. Ruuvaa ruuvit C ja D kiinni.

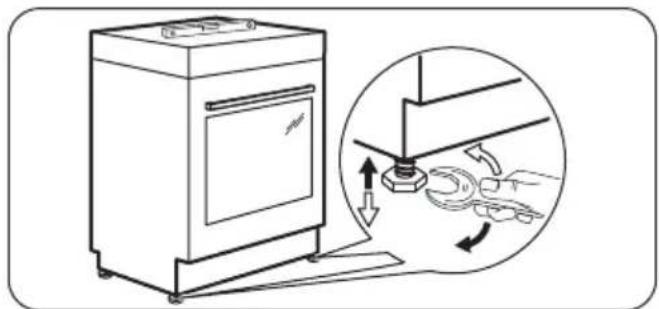

Laitteen tasapainottaminen

Aseta laitteen ylätaso samalle tasolle muiden pintojen kanssa säätämällä laitteen alla olevia pieniä jalkoja.

Kallistussuoja

Määritä laitteen oikea korkeus ja leveys ennen kuin kiinnität kallistussuojan.

HUOMIO!

Varmista, että asennat kallistussuojan oikealle korkeudelle.

Tarkista, että laitteen takana oleva seinäpinta on tasainen.

Kallistussuoja on asennettava paikalleen. Jos sitä ei asenneta, laite voi kallistua.

Laitteessa on kuvan mukainen symboli (jos soveltuu), joka muistuttaa kallistussuojan asentamisesta.

1. Asenna kaatumiseste 317 - 322 mm laitteen yläreunan alapuolelle ja 80 - 85 mm päähän laitteen sivusta kannattimen pyöreään reikään. Kiinnitä se tiukasti

ruuveilla vankkaan materiaaliin tai käytä sopivaa vahviketta (seinä).

1. Reikä on laitteen takaosan vasemmalla puolella. Nosta laitteen etuosaa ja aseta se keskelle kalusteiden väliin. Jos työtason ja kalusteiden välinen tila on suurempi kuin laitteen leveys, sivumittaa on säädettävä laitteen keskittämiseksi.

Jos olet muuttanut lieden mittoja, kohdista kaatumiseste oikein.

HUOMIO!

Jos työtason ja kalusteiden välinen tila on suurempi kuin laitteen leveys, sivumittaa on säädettävä laitteen keskittämiseksi.

Sähköliitäntä

VAROITUS!

Valmistaja ei vastaa vahingoista, jos kappaleiden "Turvallisuusohjeet" ohjeita ei ole noudatettu.

Laitteen mukana ei toimiteta pistoketta eikä virtajohtoa.

Soveltuvat virtajohtotyypit: H05 RR-F sopivalla poikkileikkauksella.

VAROITUS!

Ennen kuin virtajohto liitetään liittimeen, mittaa sähköverkon vaiheiden ja nollan välinen jännite. Katso sitten laitteen takana olevasta kytkentämerkistä oikeaoppisen sähköasennuksen ohjeet. Täten vältetään asennusvirheet ja laitteen sähköosien vaurioituminen.

VAROITUS!

Virtajohto ei saa olla kosketuksessa kuvassa olevan laitteen osan kanssa.

Uunien tuoteseloste ja -tiedot standardin EU 65-66/2014 mukaisesti

Toimittajan nimi Zanussi
Mallin tunnus ZCE54011WA
Energialuokka 106,3
Energialuokka A
Energiankulutus normaalikäytössä Ylä- ja alalämpö-toiminnos-sa	0,84 kWh/ohjelma
Uunien lukumäärä 1
Lämmönlähde Sähkö
Tilavuus 56 l
Uunityyppi Uunin sisäosa Lattialiesi
Massa 42.0 kg

EN 60350-1 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 1: Tuotesarjat, uunit, höyryuunit ja grillit - Suorituskyvyn mittaustavat.

Uuni - Energiansäästö

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

- Yleisohjeita

– Varmista, että uuninluukku on suljettu oikein laitteen ollessa toiminnassa ja pidä luukku suljettuna mahdollisimman hyvin käytön aikana.
- Käytä metalliastioita energiansäästön parantamiseksi.

• Kun mahdollista, aseta ruoka uuniin lämmittämättä sitä.
• Kun kypsennys kestää yli 30 minuuttia, laske uunin lämpötila minimiin 3 - 10 minuuttia ennen kypsennysajan päättymistä kypsennysajan pituudesta riippuen. Uunin jälkilämpö kypsentää ruokaa edelleen.
  – Lämmitä muita ruokia jälkilämpöä käyttäen.

- Ruokien lämpimänä pito - jos haluat pitää ruokia lämpimänä jälkilämmön avulla, valitse matalin lämpötila-asetus.

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
