KÄYTTÖOHJE SKD CTS 80SY CANDY

Tämän ohjekirjan huolellinen lukeminen tarjoaa käytännöllisiä neuvoja pesukoneen käyttöön.

Tämä käyttöopas sisältää kaiken sen tiedon, mitä tarvitset pesukoneen jokapäiväiseen käyttöön. Säilytä opaskirjanen tulevaa tarvetta varten.

Asennus- ja Huolto-oppaissa on hyödyllistä tietoa pesukoneesi asentamisesta ja sen huollosta. Ohjeet sisältävät myös tietoa mahdollisista ongelmatilanteista, neuvoja pyykin lajittelemisesta pesua varten, vaatteiden tuotemerkkien selitykset ja vinkkejä sitkeiden likatahrojen poistamisesta.

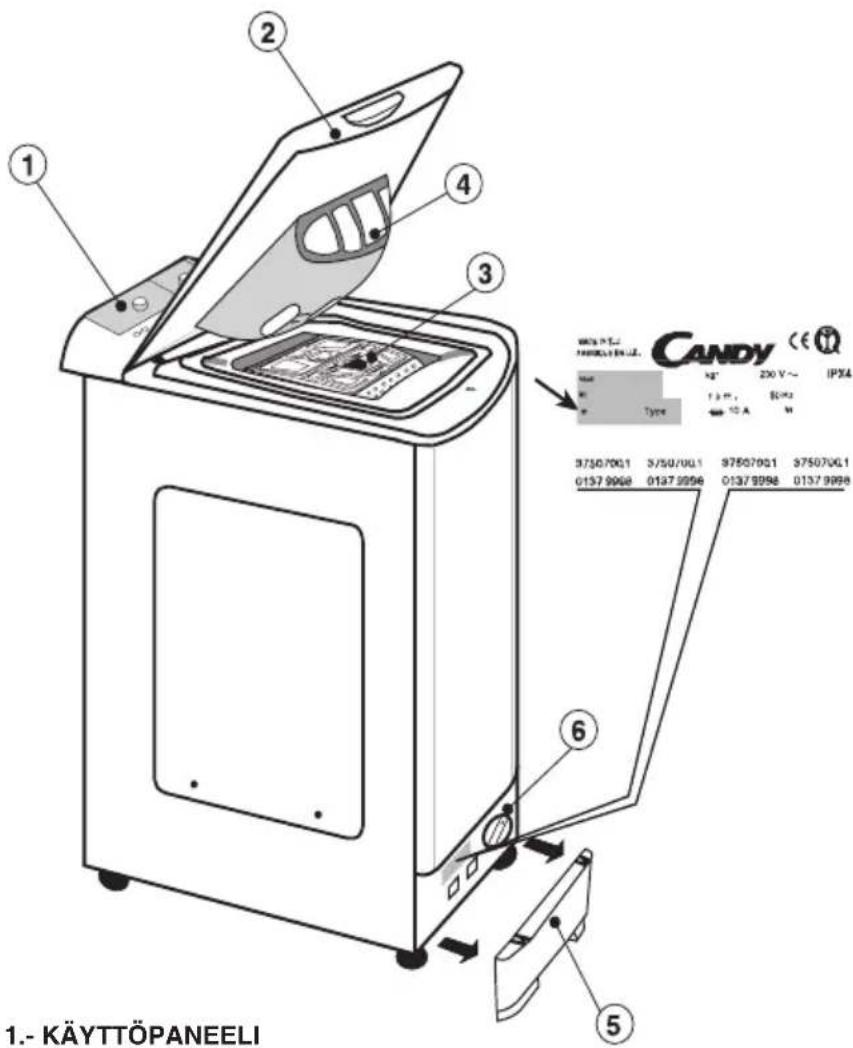

Otettaessa yhteyttä CANDY:yn tai sen huoltopisteisiin, tulee aina mainita mallin numero (katso käyttöpaneeli) sekä rekisteröinti- ja sarjanumerot, jotka sijaitsevat koneen etu- ja alaosassa olevassa laatassa jalkalistan takana tai takuutodistuksessa. Toisin sanoen, on mainittava kaikki viivoilla kehystetyllä alueella mainitut tiedot. Kyseisten tietojen antaminen takaa nopeamman ja tehokkaamman palvelun.

sivu

TAKUU 41

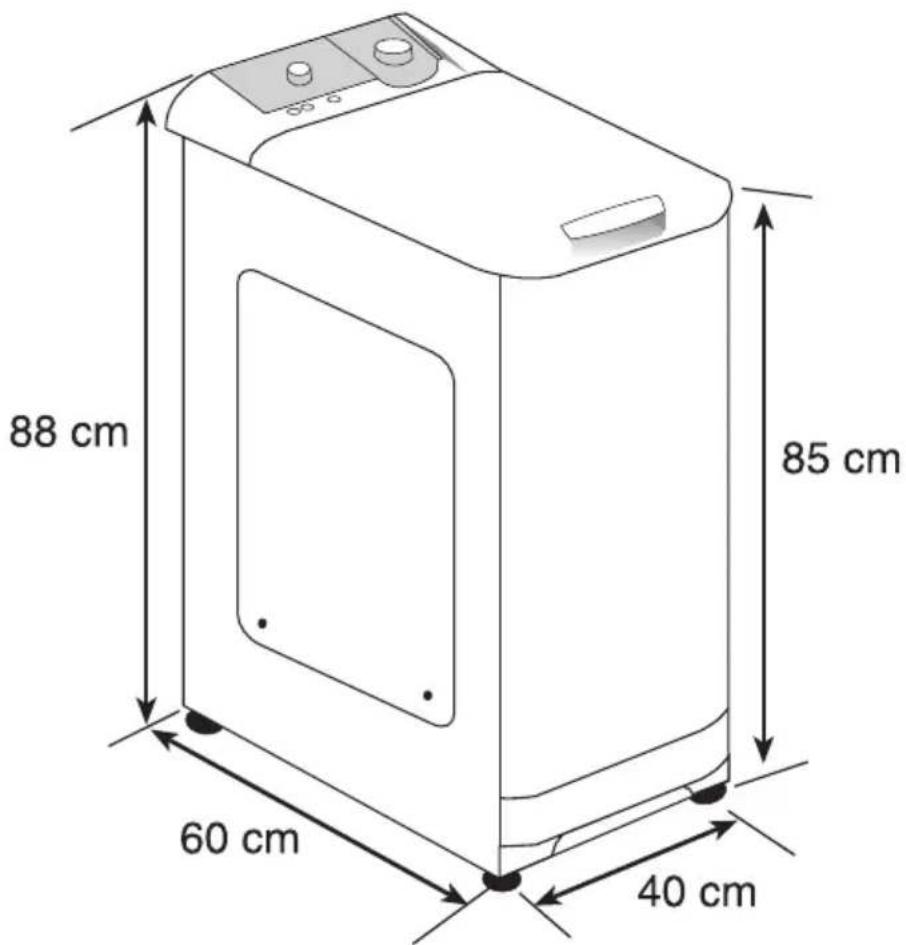

TEKNISET TIEDOT 42

RUMMUN AVAAMINEN – PYYKIN ANNOSTELU 43

PESUAINEEN ANNOSTELU 44

FUZZY LOGIC - JOUSTAVA AUTOMAATTINEN- ELEKTRONINEN SUORITUSKYKY 45

OHJELMAN VALINTA 45

VALITSIMET JA KYTKIMET 46

OHJELMATAULUKKO 49

1. Koneen mukana toimitetaan takuutodistus

2. Säilytä takuulomakkeen A-osa asianmukaisesti täytettynä ja esitä se tarvittaessa huoltohenkilöille yhdessä alkuperäisen, myyjän ostohetkellä kirjoittaman ostokuitin kanssa.

Kapasiteetti, kuiva pyykki ....kg. | 5
Jännite V. 230
Moottorin pesuteho W. 175
Moottorin linkousteho...... W. | 340
Moottorin teho sähköpumpun käydessä ....W. | 30
Vastuksen teho W. 1.95
Maksimi kulutus W. 2.200
Virtasulakkeen amppeerimäärä ...... A. | 10
Tarvittava vedenpaine .... MPa | 0,05 min.
Linkouksen kierrosnopeus r.p.m./min
Vedenkulutus (Ohjelma 60 °C).... I.
Energiankulutus (Ohjelma 60°C)/5 kg. kWh
Energiankulutusluokka....

Nosta yläkantta A ja avaa se kokonaan. Avaa sen jälkeen rumpu jatkossa esitetyllä tavalla:

2.

Aseta käsi rummunluukulle D. Paina rummunluukkua C siten, että molemmat rummunluukut, C ja D, avautuvat kiinnityksestään.

3.

Avaa rummunluukku D. Avaa rummunluukku C. Pane pyykki koneeseen.

4.

Laske rummunluukku C alas.

Laske rummunluukku D alas siten, että sen uurteet ovat täsmälleen ulomman rummunluukun C kiinnittimien kohdalla, ja anna rummunluukkujen sulkeutua vapaasti.

5.

Varmista, että molemmat rummunluukut ovat kunnolla kiinnittyneinä ja suljettuja.

HUOM!

RUMPU ON SULJETTAVA VAROVASTI PYYKIN JA KONEEN VAURIOITUMISEN VÄLTTÄMISEKSI.

2 MINUUTTIA

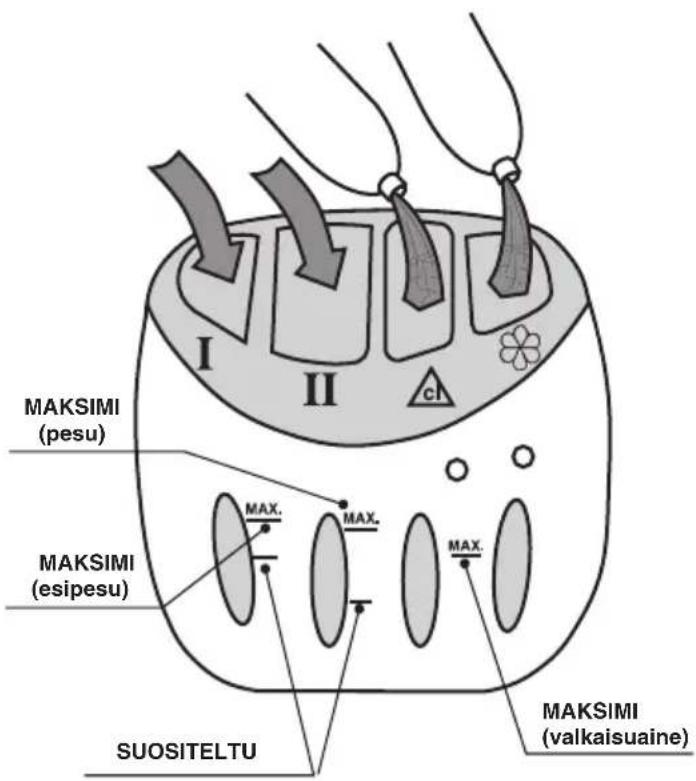

Pesuaineen täyttölokero on jaettu neljään eri osioon:

• Osio I on tarkoitettu jauhemaiselle pesuaineelle esipesua varten. Suositeltu määrä on 60 gr pesujauhetta (5 kilolle).
• Osio II on tarkoitettu jauhemaiselle pesuaineelle varsinaista pesua varten. Suositeltu määrä on 120 gr pesujauhetta (5 kilolle).
• Osio cl on tarkoitettu valkaisuaineelle. Suositeltu määrä on 7 cl.
• Osio 🌿 on tarkoitettu huuhteluaineelle. Suositeltu määrä on 5 cl.

Pesuaineen täyttölokerossa on kaksi merkkiraitaa:

• SUOSITELTU MÄÄRÄ (alempi raita). Ilmaisee esipesuosion ja varsinaisen pesun osion suositellut rajat.
• MAKSIMI. Ilmaisee enimmäismäärän, jota ei tule ylittää.

Huomio: JOS HALUAT VALITA ESIPESUN SISÄLTÄVÄN OHJELMAN, SUOSITTELEMME JAUHEMAISEN PESUAINEEN KÄYTTÖÄ.

FUZZY LOGIC - JOUSTAVA AUTOMAATTINEN-ELEKTRONINEN SUORITUSKYKY

Tässä pesukoneessa on automaattisesti kaikki pesuvaiheet käsittelevä elektroninen järjestelmä, jonka tarkoituksena on saavuttaa poikkeuksellisen loistavia pesutuloksia säästäen samalla huomattavasti aikaa ja rahaa.

Kun ohjelma on valittu, pesukone sovittaa siihen parhaalla mahdollisella tavalla seuraavat perusasiat huomioiden pyykin määrän ja tekstiilien tyypin:

• veden määrä ja energian kulutus
• pesuohjelman kesto
• r ummun kierrosten rytmi
• huuhteluiden tehokkuus

Lisäksi pesukone:

• huomioi vaahdon ilmestymisen ja lisää tarpeen tullen huuhteluveden määrää
• säännöstelee linkouksen nopeutta riippuen pyykin asettautumisesta koneessa estäen näin mekaanisen epätasapainon mahdollisen syntymisen.

ESIMERKKI PESUOHJELMAN VALITSEMISESTA PUUVILLALLE 60°

TÄYTTÖMÄÄRÄ	MAKSIMITÄYTTÖMÄÄRÄ(5 KG)*	PUOLITÄYTTÖMÄÄRÄ	ALHAINENTÄYTTÖMÄÄRÄ
		ETU VERRATTUNA 5 KG:NTÄYTTÖMÄÄRAÄN	ETU VERRATTUNA 5 KG:NTÄYTTÖMÄÄRAÄN
		NOIN	NOIN
ENERGIA kWh	1,03	5%	30%
PESUAIKA MIN.	134	20%	30%
VETTÄ LITRAA	45	20%	50%

Ohjelman vaatima aika on ARVIOITU aika.

OHJELMAN VALINTA

OHJELMAA VALITESSASI VARMISTA, ETTÄ KÄYNNISTYS/PYSÄYTYS –PAINIKE EI OLE ALASPAINETTUNA.

Ohjelmaa valitessasi noudata seuraavia ohjeita:

• Ohjelma valitaan sille tarkoitetulla valitsimella (A). Katso lisäohjeita ohjelmataulukosta.
• V alitse haluamasi pesulämpötila lämpötilavalitsimesta.
  • V alitse painikkeiden mukaiset haluamasi vaihtoehdot.

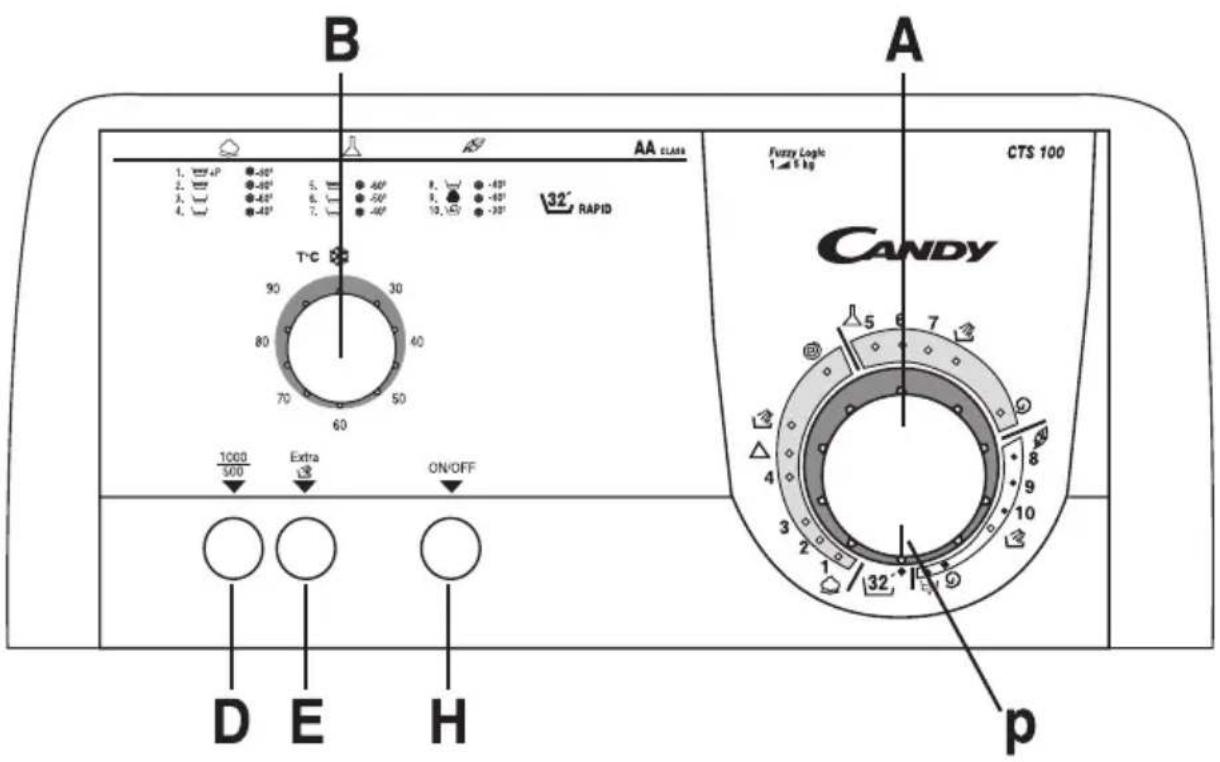

Ohjelmanvalitsin.... A

Lämpötilanvalitsin B

Linkouksen nopeuden vaihtelu-painike 800/400 ....D

Tehohuuhtelu-kytkin E

Käynnistys/pysäytys-kytkin.... H

Merkkipiste p

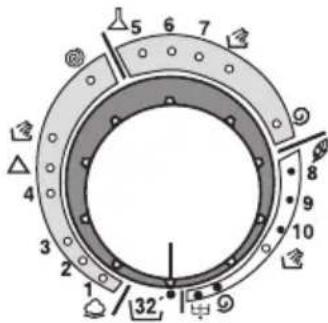

A. OHJELMANVALITSIN

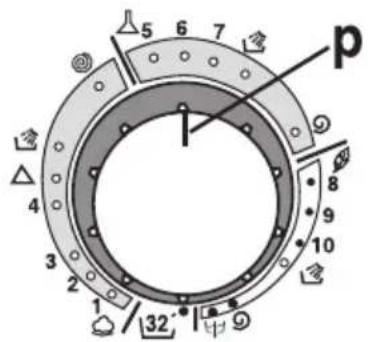

Tällä valitsimella voidaan valita haluttu pesuohjelma. Valitsinta kierretään, kunnes ohjelma (numero tai merkki) on merkkipisteen (p) kohdalla.

ÄLÄ KOSKAAN KÄÄNNÄ ohjelmavalitsinta vastapäivään, vaan aina myötäpäivään,äläkä myöskään paina käynnistyspainiketta (H) ennen ohjelman valinnan suorittamista.

Jos valitun ohjelman käynnistytyä haluat muuttaa valitsimen asentoa tai valita toisen ohjelman, pysäytä kone painikkeesta Käynnistys/Pysäytys, muuta ohjelmaa haluamallasi tavalla ja paina kone uudelleen käyntiin.

B. LÄMPÖTILANVALITSIN

TÄTÄ VALITSINTA VOI KÄÄNTÄÄ MOLEMPIIN SUUNTIIN

Tällä valitsimella voit valita haluamasi pesulämpötilan.

Mikäli haluat pestä täysin kylmällä vedellä, käännä valitsinta kunnes kylmänveden symbooli osuu merkkipisteen kohdalle.

Ohjelmataulukossa kullekin pesutyypille annettua suositeltua maksimilämpötilaa ei saa ylittää.

D. LINKOUKSEN NOPEUDEN VAIHTELU-PAINIKE 800/400

Tätä painiketta painamalla viimeisen huuhtelun jälken tapahtuva linkous suoritetaan 400 kierroksella minuutissa normaalin 800 r.p.m. nopeuden sijasta.

HUOMAUTUS: Sekakuiduille, synteettisille ja aroille kuiduille tarkoitetuissa pesuohjelmissa linkous tapahtuu aina 500 r.p.m. nopeudella.

E. TEHOHUHTELU-KYTKIN

Kun pyykistä halutaan poistaa pieninkin mahdollinen pesuaineen jäänne, painetaan tätä kytkintä. Näin huuhtelut tapahtuvat runsaammassa vedessä.

TEKSTIILI-TYYPPI	OHJELMA	TAYTTONIAARA Kg	AYTOI TUL KESTOAIKA (min.)	OHJELMANA-LITSIN.	LÄMPÖ-TILAN VALITSIN C°	PESUAINEEN KÄYTTÖ				KYTKIN
						I	II	△		1000500	Extra

PIKAOHJELMA

32 minuutin pikaohjelma

2

32

32'

Kylmästä50°C:een

●

●

PUUVILLA

SYVÄPESU & ESIPESU

5

170

1

Kylmästä90°C:een

●

●

●

●

●

●

SYVÄPESU

5

140

2

Kylmästä90°C:een

●

●

●

●

●

KESTÄVÄT VÄRIT

5

134

3

Kylmästä60°C:een

●

●

●

●

ARAT VÄRIT

3,5

82

4

Kylmästä40°C:een

●

●

●

●

VALKAISUAINEOrgaaniset tahrat

—

54

△

—

●

VOIMAKKAAT HUUHTELUT

—

30

∅

—

●

VOIMAKAS LINKOUS

—

7

∅

—

●

TEKOKUIDUT	SEKOITTEET	2	95	5	Kylmästä60°C:een		●		●	●	●
	KIRJOPYYKKI	2	86	6	Kylmästä50°C:een		●		●	●	●
	TEKOKUIDUT	2	72	7	Kylmästä40°C:een		●		●	●	●
	HELLÄVARAISET HUUHTELUT	—	43		—				●
	HELLÄVARAINEN LINKOUS	—	4		—

ARAT TEKST-ILIT	HIENOPESU	1,5	63	8	Kylmästä40°C:een		●		●		●
	VILLA-WOOLMARK-MERKKI	1	54	9	Kylmästä40°C:een		●		●	●
	KÄSINPESU	1,5	48	10	Kylmästä30°C:een		●		●	●
	HELLÄVARAISET HUUHTELUT	—	34		—				●
	HELLÄVARAINEN LINKOUS	—	4		—
	TYHJENNYS Veden poisto	—	—		—

Ohjelma *, Normin EN 60456 mukaan.

Ohjelman vaatima aika on ARVIOITU aika.

Jokaisen ryhmän ensimmäiset ohjelmat ovat kestoltaan pidempiä ja takaavat näin tehokkaamman pesun. Valitse jälkimmäiset ohjelmat, jos pyykki ei ole kovin likaista tai kyseessä on erityisen arka tekstiili.

HUOMIOITAVAA

1. Jos kyseessä on erityisen likainen pyykki, on suositeltavaa vähentää pyykin määrää niin, että maksimitäyttömäärä on 3 kg.
   2.PUUVILLALLE tarkoitettujen ohjelmien (1-2- △) yhteydessä voidaan suorittaa automaattinen valkaisu lisäämällä valkaisuainetta kaukaloon △.
2. Pesukone on rakennettu niin, että se käyttää automaattisesti huuhteluainetta viimeisen huuhtelun yhteydessä kaikissa pesuohjelmissa.

32

32 MINUUTIN PIKAOHJELMA

32 minuutin pikaohjelmalla voidaan käydä 32 minuutissa läpi täydellinen pesuohjelma korkeintaan 2 kg:le pyykkiä 50°C:ssa. Pesuainetta on tällöin pantava pesuainekaukaloon (kaukalon osasto I), ja pesuaineen maksimimäärä on noin 1/4 suositellusta määrästä (korkeintaan 35 g.). 32 minuutin pikaohjelmaa voidaan käyttää myös esipesuna, jos kyseessä on erityisen likainen pyykki. Tämän jälkeen valitaan haluttu pääohjelma.
