KÄYTTÖOHJE UD850GM-A PG5 GIGABYTE

GP-UD850GM-A PG5

Power supply pin define

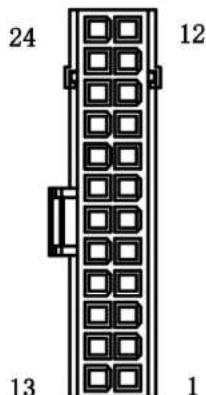

24pin M/B Side
24 12 13 1

1UL2468 18#+3.3V
2UL2468 18#+3.3V
UL2468 22#+3.3Vse
3UL2468 18#GNDse1
UL2468 22#GND
4UL2468 18#+5V
5UL2468 18#GND
6UL2468 22#+5V
UL2468 18#+5V
7UL2468 18#GND
8UL2468 22#PG
9UL2468 18#+5VSB
10UL2468 22#+12V
UL2468 18#+12V
11UL2468 18#+12V
12UL2468 18#+3.3V
13UL2468 18#+3.3V
14UL2468 22#-12V
15UL2468 18#GND
16UL2468 22#PSON
17UL2468 18#GND
18UL2468 18#GND
19UL2468 18#GND
20
21UL2468 18#+5V
22UL2468 18#+5V
23UL2468 18#+5V
24UL2468 18#GND

24pin PSU Side
1 10 9 18

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 3

1UL2468 18#+5V
2UL2468 18#+5V
3UL2468 18#+5V
4UL2468 18#GND
5UL2468 18#GND
6UL2468 22#GNDse1
7
8UL2468 18#+3.3V
9UL2468 18#+3.3V
10UL2468 18#+5V
11UL2468 18#+5V
12UL2468 22#+5V
13UL2468 18#GND
14UL2468 18#GND
15UL2468 18#GND
16UL2468 22#+3.3Vse
17UL2468 18#+3.3V
18UL2468 18#+3.3V
1UL2468 18#GND
2UL2468 18#GND
3UL2468 18#GND
4UL2468 22#+12V
5UL2468 22#PSON
6UL2468 18#+12V
7UL2468 18#+12V
8UL2468 22#-12V
9UL2468 18#+5VSB
10UL2468 22#PG

CPU 4+4 pin

M/B Side

  1. GND

  2. GND

  3. GND

  4. GND

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 4

1.+12V

2.+12V

3.+12V

4.+12V

PCI-E 6+2 pin

VGA Side

8.+12V

7.+12V

6.+12V

  1. GND

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 5

  1. GND

  2. GND

  3. GND

  4. GND

CPU 4+4 pin

PSU Side

  1. GND

  2. GND

  3. GND

  4. GND

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 6

8.+12V

7.+12V

6.+12V

5.+12V

PCI-E 6+2 pin

PSU Side

  1. GND

  2. GND

  3. GND

  4. GND

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 7

  1. NC

  2. +12V

6.+12V

5.+12V

SATA 5 pin

Component Side

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 8

1.+3.3V
2. GND
3.+5V
4. GND
5.+12V

SATA & PATA

Component Side

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 9

1.+3.3V
2. GND
3.+5V
4. GND
5.+12V

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 10

  1. +5V
  2. GND
  3. GND
    4.+12V

SATA 5 pin

PSU Side

6. +12V 5. +5V 4. +3. 3V 3. GND 2. NC 1. GND

SATA & PATA

PSU Side

6. +12V 5. +5V 4. +3. 3V 3. GND 2. NC 1. GND

GIGABYTE UD850GM-A PG5 - GP-UD850GM-A PG5 - 13

12+4 pin

Component Side

1. +12V 2. +12V 3. +12V 4. +12V 5. +12V 6. +12V 7. GND 8. GND 9. GND 10. GND 11. GND 12. GND

12+4 pin

PSU Side

12. GND 11. GND 10. GND 9. GND 8. GND 7. GND 6. +12V 5. +12V 4. +12V 3. +12V 2. +12V 1. +12V
