KÄYTTÖOHJE ZK 630 ln ZANUSSI

Keraaminen keittotaso

Asennus- ja käyttöohje

lue käyttöohje huolellisesti ja säilytä se myöhempää käyttöä varten.

Luovuta ohje tarvittaessa eteenpäin myös laitteen mahdolliselle uudelle omistajalle.

Tekstissä käytetään seuraavia symboleja:

Turvaohjeet

Varoitus! Henkilöturvaohjeet.

Huomio! Laiteturvallisuutta koskevat ohjeet.

Käytännön ohjeet ja neuvot

Ympäristötietoja

Sisällys

Käyttöohje 24

Turvaohjeet 24

Laitteen kuvaus 25

Keittotason kuvaus 25

Jälkilämmön merkkivalo. 25

Keittoalueen käyttö.... 26

Vihjeitä keittämiseen ja paistamiseen. 26

Keittoastiat 26

Energiansäästö 26

Puhdistus ja hoito 27

Mitä tehdä, jos ... 28

Jätehuolto 28

Asennusohjeet 29

Takuu 30

Valtuutetut huoltoliikkeet 30

Huolto ja varaosat.... 31

Käyttöohje

Turvaohjeet

Noudata ohjeita huolellisesti. Takuu ei korvaa vahinkoja, jotka aiheutuvat ohjeiden vastaises-ta käytöstä.

CE Laite on yhteensopiva seuraavien EY-direktiivien kanssa:

-73/23/ETY, säädetty 19. helmikuuta 1973, pienjännitedirektiivi
-89/336/ETY, säädetty 3. toukokuuta 1989: EMC-direktiivi sellaisena kuin se on muutettuna direktiivillä 92/31/ETY
-93/68/ETY, säädetty 22. heinäkuuta 1993, CE-merkinnästä annettu direktiivi

Määräystenmukainen käyttö

• Laitetta saa käyttää ainoastaan kotitalouksien ruo-anvalmistuksessa keittämiseen ja paistamiseen.
• Laitetta ei saa käyttää työ- tai aputasona.
  • Laitteelle ei saa tehdä muutostöitä.
  -Älä säilytä laitteen päällä tai sen läheisyydessä helposti syttyviä nesteitä tai muita materiaaleja tai sulavia esineitä (esim. kelmut, muovi, alumiini).

Lasten turvallisuus

• Älä päästä pikkulapsia laitteen läheisyyteen.
• Vanhemmat lapset saavat käyttää laitetta ainoastaan valvonnan alaisena.

Yleiset turvaohjeet

• Laitteen asennus ja liitäntä on jätettävä ainoastaan koulutetun ja valtuutetun ammattihenkilön tehtäväksi.
- Laite saadaan ottaa käyttöön vasta, kun se on asennettu määräystenmukaiseen, tarkoitukseen soveltuvaan paikkaan ja työtasoon.
- Jos laitteessa esiintyy häiriöitä tai keraamisessa pinnassa näkyy vaurioita (halkeamia, lovia tai mur-tumia), katkaise virta laitteesta ja kytke laite irti verkkovirrasta välttääksesi mahdollista sähköiskun vaaraa.
- Laitteen korjaustyöt on jätettävä ainoastaan valtuutettujen huoltohenkilöiden tehtäväksi.

Käyttöturvallisuus

• Poista tarrat ja kalvot keraamisen tason pinnalta.

• Valvo laitetta käytön aikana. Käyttö ilman valvontaa aiheuttaa tulipalovaaran.

• Kuuman laitteen pinnalla tai keittoastioissa ei saa olla sähkölaitteiden johtoja.

• Liian kuumat rasvat ja öljyt syttyvät helposti pala-maan. Valvo jatkuvasti laitetta, kun keität rasvaa tai öljyä (esimerkiksi ranskanperunoita).
• Kytke keittoalueet pois toiminnasta aina käytön jälkeen.

Turvallisuus puhdistamisessa

• Laitteen virta on katkaistava ja laitteen on oltava jäähtynyt ennen puhdistustöiden aloittamista.
• Turvallisuussyistä laitteen puhdistus höyry- tai painepesurilla on kielletty.

Vaurioiden estäminen

• Keraamiset pinnat saattavat vaurioitua, jos niiden päälle putoaa esineitä.
• Iskut voivat vaurioittaa keraamisen pinnan reunoja.
• Valuraudasta tai alumiinivalusta valmistetut keittoastiat sekä keittoastiat, joiden pohja on vaurioitu-nut, saattavat naarmuuttaa keraamista pintaa.
• Sulavat esineet ja ylikiehunut ruoka voivat palaa kiinni keraamisen tasoon, joten ne on poistettava välittömästi.
• Keittoalueita ei saa käyttää tyhjien keittoastioiden kanssa eikä ilman keittoastioita.

Laitteen kuvaus

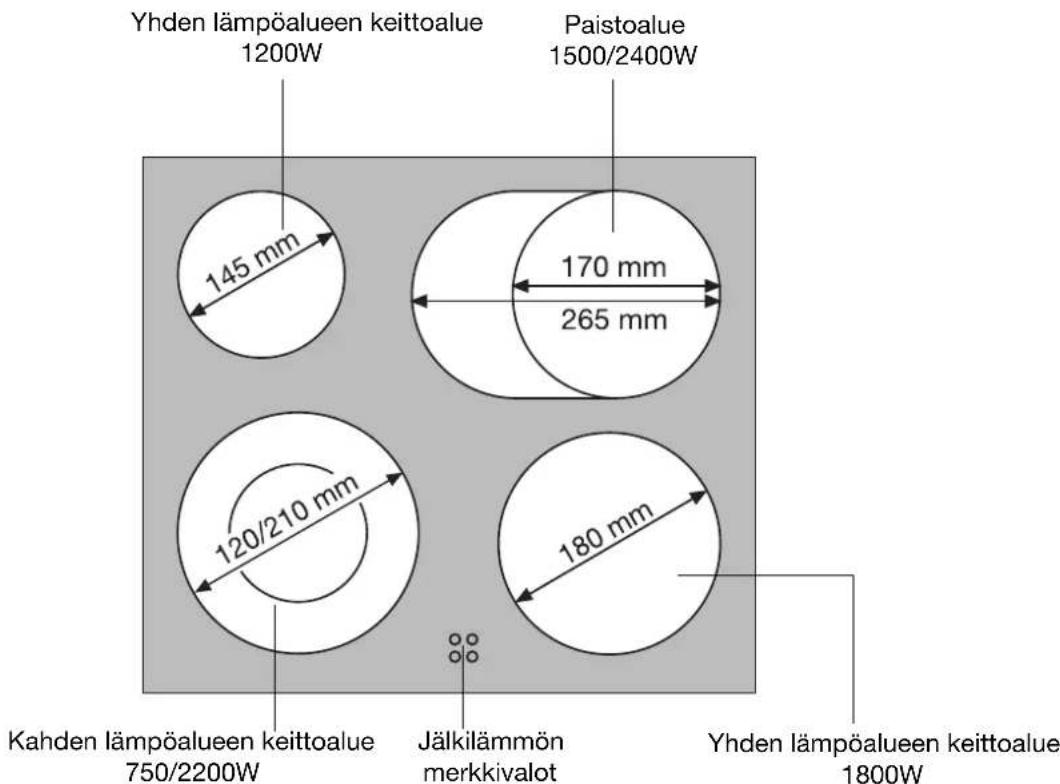

Keittotason kuvaus

Jälkilämmön merkkivalo

Jälkilämmön merkkivalo palaa, kun vastaava keitto-alue on kuumentunut.

Varoitus! Jälkilämmön aiheuttama palovammavaara. Keittoalueiden jäähtyminen kestää hetken sen jälkeen, kun keittoalueet on kytketty pois toiminnasta. Varo jälkilämpöä.

Jälkilämpöä voidaan käyttää ruokien sulattamiseen ja lämpimänäpitoon.

Keittoalueen käyttö

Laitetta käytetään yhdistelmälaitteen keit- tolevyn kytkimien avulla. Keittolevyn kytkimien käyttö ja toiminnot on kuvattu yhdistelmälaitteen käyttöohjeessa.

Kohdassa on kuvattu myös ulomman lämpöalueen kytkentä toimintaan ja pois toiminnasta.

Keittoalue voi surista lyhyesti käynnistämisen jälkeen. Se on kaikkien keramiikkakeittoalueiden tyyppiominaisuus, eikä se vaikuta laitteen toimintaan eikä kestoon.

Vihjeitä keittämiseen ja paistamiseen

Keittoastiat

• Tunnistat hyvän keittoastian pohjasta. Pohjan on oltava mahdollisimman paksu ja tasainen.
• Teräsemalista valmistetut astiat sekä alumiini- tai kuparipohjaiset astiat saattavat kuumetessaan jättää keraamiselle tasolle värjäytymiä, joita on vaikea poistaa tai joita ei voi poistaa lainkaan.

Energiansäästö

Aseta keittoastiat keittoalueelle huolellisesti, ennen kuin kytket keittoalueen toimintaan.

Peitä kattilat aina kannella, jos mahdollista.

Kytke keittoalueet pois toiminnasta ennen paistoajan päättymistä. Siten voit hyödyntää jälkilämmön.

Keittoastian pohjan ja keittoalueen tulisi olla samankokoisia.

Varo! Jälkilämmön aiheuttama palovamma-vaara.

Anna laitteen jäähtyä.

Huomio! Terävät ja hankaavat puhdistusvälineet vaurioittavat laitetta. Puhdista veden ja pesuaineen avulla.

Huomio! Pesuvälineen jäämät vaurioittavat laitetta. Poista jäämät veden ja pesuaineen avulla.

Laite on puhdistettava joka käytön jälkeen.

1. Pyyhi laite kostutetulla liinalla. Käytä pesuvettä, jo- hon on lisätty hieman pesuainetta.
   2.Kuivaa laite puhtaalla liinalla.

Tahrojen poistaminen

1. Aseta puhdistuskaavin viistoon keraamista pintaa vasten.
2. Poista tahrat liikuttamalla kaavinta.
   3.Pyyhi laite kostutetulla liinalla. Käytä pesuvettä, jo- hon on lisätty hieman pesuainetta.
   4.Kuivaa laite puhtaalla liinalla.

	poistaminen
Likaisuus-aste heti laitteen jäähdyttyä puhdistusväline tai -aine
Sokeri, makeat ruuat kyllä ---			Puhdistuskaavin*
Muovi, alumiinifolio	kyllä ---
Kalkkikertymät ja vesi	--- kyllä		Keraamisille pinnoille tai teräkselle soveltuva puhdistusaine*
Rasvaroiskeet	--- kyllä
Metallin väreissä kiiltävät värjäytymät	--- kyllä

* Puhdistuskaapimia sekä keraamisille pinnoille tai teräkselle sopivia puhdistusaineita on saatavana valtuutetuista huolto- liikkeistä.

Poista pinttyneet tahrat keraamisille pinnoille tai teräkselle sopivalla puhdistusaineella.

Keraamisessa pinnassa olevat naarmut tai tummentumat, joita ei voi enää poistaa, eivät haittaa laitteen toimintaa.

Mitä tehdä, jos ...

Ongelma Mahdollinen	syy Korjaus
Keittoalueet eivät toimi. Haluttua kuumennustehoa ei ole säädetty.		Säädä kuumennusteho.
		Sulaketaulun sulake on palanut (su-lakekotelo).
Jälkilämmön merkkivalo ei ilmaise mitään.	Keittoalue on ollut käytössä vain vähän aikaa eikä ole ehtinyt kuu-mentua tarpeeksi kuumaksi.	Mikäli keittoalue kuitenkin on kuu-ma, ota yhteys valtuutettuun huol-toliikkeeseen.

Jos vikaa ei voi korjata yllä annettujen ohjeiden avulla, ota yhteys valtuutettuun huoltoliikkee-seen.

Varoitus! Laitteen korjaustyöt on jätettävä ai- noastaan valtuutettujen huoltohenkilöiden tehtäväksi. Epäasianmukaiset korjaustyöt saattavat aiheuttaa vakavia vaaratilanteita.

Takuu ei kata korjauskuluja, mikäli vika on aiheutunut virheellisestä käytöstä.

Jätehuolto

Pakkausmateriaalit

Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen. Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaali-merkinnöistä annettuja ohjeita.

Käytöstä poistettujen laitteiden hävittäminen

Hävitä käytöstä poistetut laitteet asianmukaisesti.

Asennusohjeet

Turvaohjeet

Noudata kansallisia voimassaolevia lakeja, määräyksiä, direktiivejä ja normeja (esimerkiksi turvamääräyksiä sekä asian- ja määräystenmukaisia kierrätysohjeita).

Purkaminen on jätettävä ammattihenkilön tehtäväksi. Huolehdi, että laite on sijoitettu muihin laitteisiin nähden ohjeissa annetun vähimmäisetäisyyden mukaisesti.

Laatikostoja saa asentaa laitteen alle ainoastaan, jos laitteen alla on välittömästi turvapohja.

Työtason leikkuutasot on suojattava tiivisteillä kosteuden varalta.

Tiivisteen avulla laite ja työtaso voidaan liittää tiiviisti toisiinsa.

Tiivisteen avulla laite ja työtaso voidaan liittää tiiviisti toisiinsa.

Laitteen ja työtason väliin ei saa asettaa silikonista valmistettua tiivistemassaa.

Älä asenna laitetta ovien tai ikkunoiden välittömään läheisyyteen. Oven tai ikkunan aukeaminen saattaa aiheuttaa keittoastian putoamisen.

VAROITUS!

Tapaturmavaara sähkövirran vuoksi.

• Verkkovirtaliitin on jännitteinen.
• Tee verkkovirtaliitin jännitteettömäksi.
  •Noudata kytkentäkaavion ohjeita.
• Noudata sähköturvallisuusmääräyksiä.
• Varmista kosketussuojaus suorittamalla asennus asianmukaisesti.
• Sähköliitännän saa suorittaa vain ammattitaitoinen sähköasentaja.

HUOMIO!

Tapaturmavaara sähkövirran vuoksi.

Löysät tai epäasianmukaisesti tehdyt liitännät voivat ylikuumentaa liitintä.

•Kytke liitännät asianmukaisesti.
•Varmista kaapelin kiinnitys kaapelipuristimella.
- 1- tai 2-vaiheisessa liitännässä on käytettävä sopivaa verkkojohtoa, tyyppi H05BB-F Tmax 90° (tai korkeampiarvoinen).
- Mikäli laitteen verkkojohto vaurioituu, tilalle on vaihdettava tyypin H05BB-F Tmax 90° erikoisjohto (tai korkeampiarvoinen). Kyseinen verkkojohto on saatavilla valtuutetusta huoltoliikkeestä.

Sähköasennuksessa on tarpeen varusteet, jotka mahdollistavat laitteen kosketusväliksi vähintään 3 mm kaikkinapaisen verkosta erottamisen.

Tarkoitukseen soveltuvia erottimia ovat esimerkiksi LS-kytkimet, sulakkeet (ruuvisulakkeet ovat kannasta irrotettavia), FI-kytkimet ja releet.

Takuu

Suomi

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määäräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

•aiheettomasta huoltokäynnistä
-ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kul-jetusvaurioista on heti ilmoitettava myyjälikkeelle.

Valtuutetut huoltoliikkeet

Suomi

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltolikkeen tehtäväksi. Lähimmän valtuutetun huoltolikkeen numeron löydät soittamalla numeroon 0200-2662

(0,1597€/min (0,95 mk/min)+pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662

(0,1597€/min)+pvm).

Huolto ja varaosat

Jos laitteessa ilmenee tekninen häiriö, tarkista ensin, onko ongelma korjattavissa käyttöohjeen avulla (katso kappale "Mitä tehdä, jos...").

Jos ongelma ei ole korjattavissa käyttöohjeessa an- nettujen ohjeiden avulla, ota yhteyttä valtuutettuun huoltollikkeeseen.

Muista mainita seuraavat tiedot:

-Laitteen malli

-Tuotenumero (PNC)

-Sarjanumero (S-No.)

(katso numerot tyyppikilvestä)

-Virhetyppi

–Koneen mahdollisesti antama virheilmoitus

-kolmen merkin pituinen kirjain-numeroyhdistelmä lasikeramiikalle

Kirjoita koneen tyyppikilvessä mainitut tunnusnumerot tähän:

Laitteen malli ....

PNC (tuotenumero): ....

822 924 989-A-271004-01 Oikeus muutoksiin pidätetään
