KÄYTTÖOHJE T76480IH1 AEG

Kiitämmte teitä tämän AEG-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa – kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huolto-ohjeita: www.aeg.com

Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.aeg.com/productregistration

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.aeg.com/shop

KULUTTAJANEUVONTA JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen. Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.

Varoitukset/huomautukset ja turvallisuusohjeet.

Yleistietoja ja vinkkejä

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään.

1. ! TURVALLISUUSOHJEET

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS!

Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä kaikki pesuaineet lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luukun luota silloin, kun se on auki.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

1.2 Asennus

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Varmista, että laitteen asennuspaikan lattia on tasainen, vakaa, lämmönkestävä ja puhdas.
• Laitetta ei saa asentaa tilaan tai käyttää tilassa, jossa lämpötila on alle 5 °C tai yli 35 °C.

• Älä asenna laitetta lukittavan oven, liukuoven tai vastakkaiselle puolelle kiinnitetyn oven taakse, jossa laitteen ovea ei voida avata kokonaan.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.

• Siirrä laitetta aina pystyasennossa.
• Laitteen takaosan pinta on asetettava seinää vasten.
• Varmista riittävä ilmankierto laitteen ja lattian välissä.
• Varmista, ettei matto peitä laitteen pohjassa olevia tuuletusaukkoja (jos olemassa).
• Poistoilmaa ei saa poistaa hormiin, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden höyryn poistamiseen. (jos olemassa)
• Jos kuivauusrumpu asennetaan pesukoneen päälle, käytä torniasennussarjaa. Valtuutetulta jälleenmyyjältä saatavilla olevaa asennussarjaa voidaan käyttää vain laitteissa, jotka on määritetty lisävarusteen mukana toimitetuissa ohjeissa. Lue se huolellisesti ennen asennusta (katso asennusopas).
• Varmista, että huoneen ilmanvaihto on hyvä. Muiden laitteiden kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

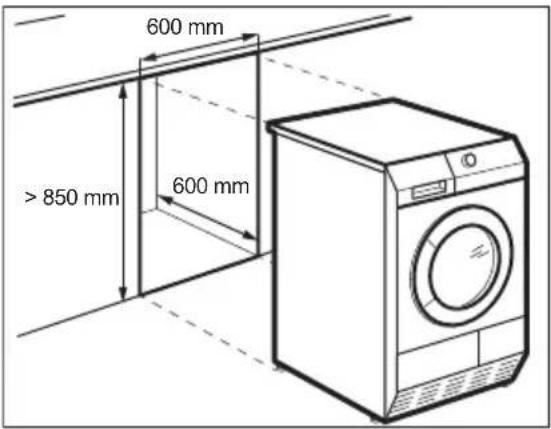

• Laite voidaan asentaa erilleen muista kalusteista tai keittiön työtason alapuolelle oikean kokoiseen tilaan (katso asennusopas).
• Kun laite on asetettu lopulliseen asennuspaikkaan, tarkista, että se on täysin tasapainossa vesivaakaa käyttäen. Säädä tarvittaessa laitteen säätöjalkoja.

Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasi-aan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke ja virtajohto vaurioidu. Ota yhteyttä huoltoliikkee-

seen tai sähköasentajaan vaurioitu- neen virtajohdon vaihtamiseksi.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Älä koske virtajohtoon tai pistokkee-seen märillä käsillä.
• Tämä kodinkone vastaa Euroopan yhteisön direktiivejä.

1.3 Käyttö

VAROITUS!

Tulipalovaara, räjähdysvaara, sähköiskuvaara tai laitevaurion vaara

• Käytä laitetta vain kotiympäristössä.
• Älä muuta laitteen teknisiä ominai-suuksia.
• Kuivausohjelman viimeinen vaihe on jäähdytysvaihe, joka suojaa pyykkiä vahingoilta.

Jos pysäytät laitteen ennen kuin kui-vausjakso päättyy, poista ja levitä välittömästi kaikki pyykit, jotta lämpö voi haihtua.

• Jos käytät huuhteluainetta tai vastaavia tuotteita, noudata pakkauksen ohjeita.
• Älä käytä laitetta ilman sihtiä. Puhdista nukkasihti ennen jokaista käyttökertaa tai jokaisen käyttökerran jälkeen.
• Pyyhi mahdollinen laitteen ympärille kerääntynyt nukka pois.

- Älä kuivaa vaurioituneita tekstiilejä, joissa on pehmusteita tai täytteitä.

- Älä kuivaa kuivausrummussa vaahtokumista valmistettuja tuotteita (lateksi-vaalto), suihkumyssyjä, vettähylkiviä tekstiilejä, kumitettuja esineitä tai vaatteita tai vaahtokumilla täytettyjä tyynyjä.

- Tekstiilit, joissa on ruokaöljyä, asetonia, alkoholia, petrolia, kerosiinia, tahranpoistoainetta, tärpättiä, vahoja ja vahanpoistoaineita on pestävä kuumassa vedessä käyttäen runsaasti pesuainetta, ennen kuin ne voidaan kui-vata kuivausrummussa.

• Älä kuivaa laitteessa tekstiilejä, jos niiden puhdistukseen on käytetty teollisia kemikaaleja.
• Varmista, ettei kaasutoimisia sytyttimiä tai tulitikkuja ole jäänyt vaatteiden tas- kuihin.
• Kuivaa vain tekstiilejä, jotka voidaan kuivata kuivausrummussa. Noudata tekstiilien hoito-ohjemerkintöjä.
• Älä kuivaa laitteessa pesemättömiä vaatteita.
• Jos olet pessyt pyykit tahranpoistoaineella, suorita ylimääräinen huuhtelujakso ennen kuivausrummun käynnistämistä.
• Älä juo lauhdevettä tai valmista ruokaa lauhdevettä käyttäen. Se voi aiheuttaa terveysongelmia ihmisille ja eläimille.
• Älä istu tai seiso avoimen luukun päällä.
• Noudata maksimitäyttömäärää 8 kg (ks. luku "Ohjelmataulukko").
• Älä kuivaa kuivausrummussa täysin märkiä vaatteita.

1.4 Hoito ja puhdistus

VAROITUS!

Ne voivat aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen.

• Ennen kuin aloitat hoitoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

1.5 Sisävalo

VAROITUS!

Henkilövahingon vaara. Näkyvää säteilyä, älä katso suo- raan säteeseen.

Käytä ainoastaan kodinkoneisiin tarkoitettuja hehkulamppuja tai halogeenilamppua. Älä käytä sitä rakennuksen valaisemiseen. Kun sisävalo on vaihdettava, ota yhteyttä huoltoon.

1.6 Hävittäminen

VAROITUS!

Tällöin on olemassa henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
  • Leikkaa johto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

Kompressori

VAROITUS!

Laite voi muutoin vaurioitua.

- Kuivausrummun kompressori ja sen järjestelmä täyttyvät erityisellä aineella, jossa ei ole fluoria ja klooria sisältävää hiilivetyä. Tämän järjestelmän on oltava tiivis. Järjestelmävaurio voi aiheuttaa vuodon.

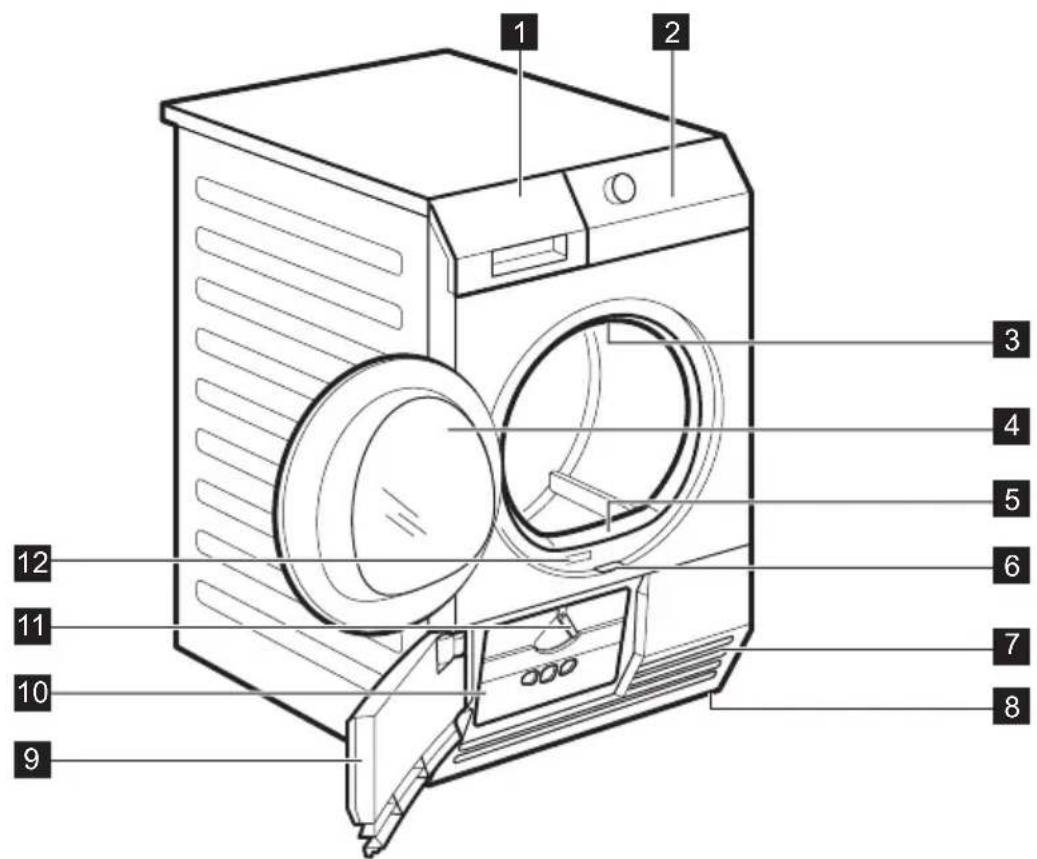

2. LAITTEEN KUVAUS

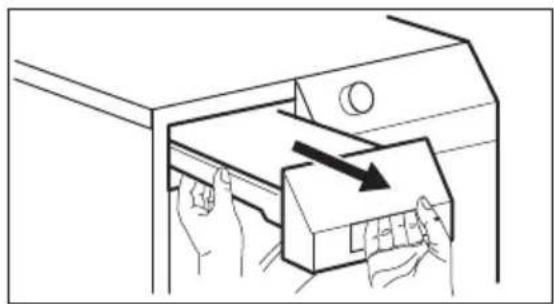

1 Vesisäiliö
2 Käyttöpaneeli
3 Rummun valo
4 Täyttöluukku (avautumissuunta vaihdettavissa)
5 Pääsihti
6 Liukusäädin lämmönvaihtimen luukun avaamiseksi

7 Tuuletusaukot

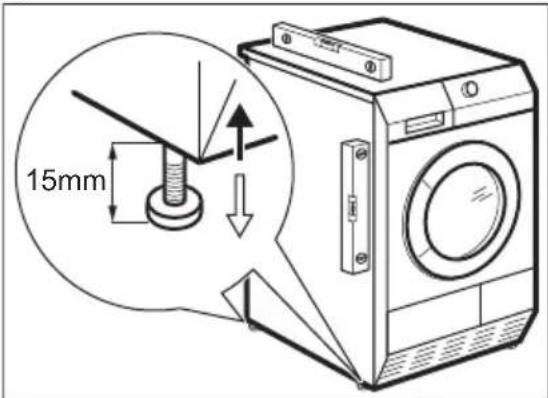

8 Säädettävät jalat

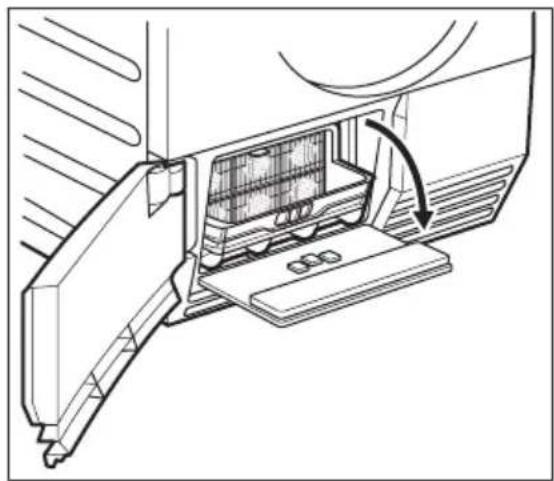

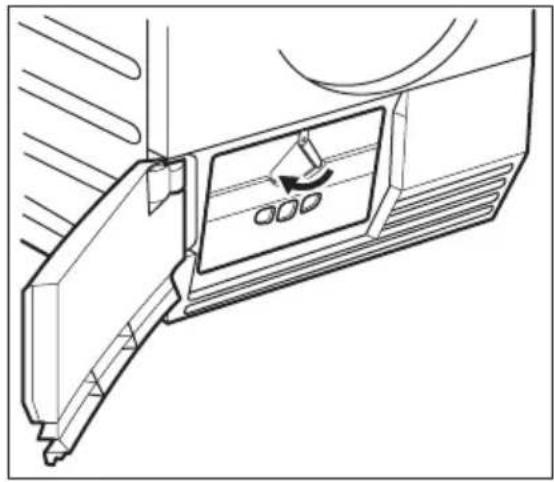

9 Lämmönvaihtimen luukku
10 Lämmönvaihtimen sihtien kansi
11 Lukitusnuppi
12 Arvokilpi

3. VARUSTEET

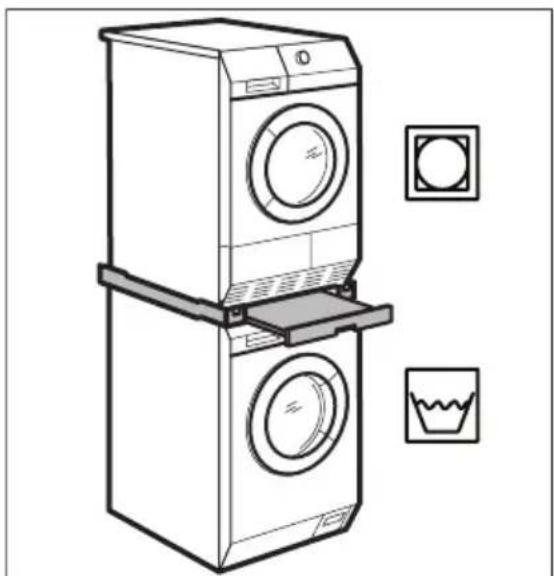

3.1 Torniasennussarja

Lisävarusteen nimi: SKP11, STA8, STA9 Saatavilla valtuutetulta jälleenmyyjältä. Torniasennussarjaa voidaan käyttää vain esitteessä mainittujen pesukoneiden kanssa. Katso liitteenä oleva esite. Lue lisävarusteen mukana toimitetut oh- jeet tarkasti.

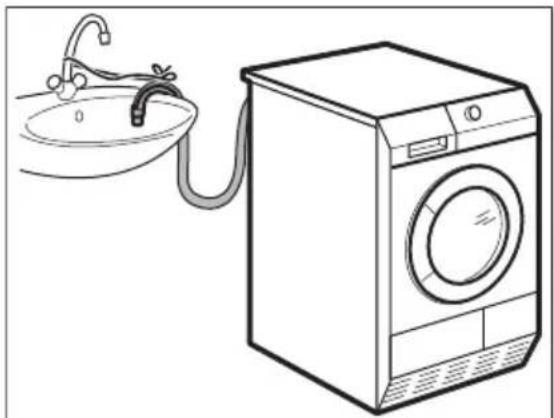

3.2 Vedenpoiston asennussarja

Lisävarusteen nimi: DK11. Saatavilla valtuutetulta jälleenmyyjältä (voidaan liittää joihinkin kuivausrumpuihin).

Lisävaruste lauhdeveden tyhjentämiseksi kokonaan astiaan, lappoon, viemäriin, jne. Asennuksen jälkeen vesisäiliö tyhjen-netään automaattisesti. Vesisäiliön on ol-tava laitteessa.

Asennetun letkun on oltava vähintään 50 cm:n ja enintään 1 m:n korkeudella lattiatasosta. Letku ei saa olla mutkalla. Lyhennä letkua tarvittaessa.

Lue lisävarusteen mukana toimitetut ohjeet tarkasti.

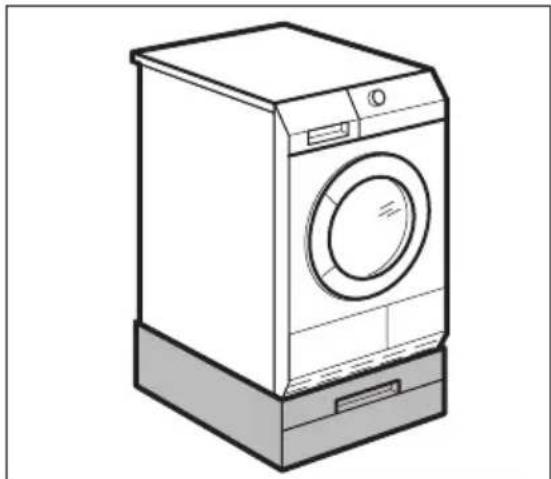

3.3 Vetolaatikollinen jalusta

Lisävarusteen nimi: PDSTP10.

Saatavilla valtuutetulta jälleenmyyjältä.

Laitteen asettamiseksi korkeammalle, jolloin sen täyttäminen ja tyhjentäminen on helpompaa.

Laatikkoa voidaan käyttää pyykin säilytykseen, kuten: pyyhkeiden, puhdistustuotteiden jne. muiden tuotteiden säilytykseen.

Lue lisävarusteen mukana toimitetut ohjeet tarkasti.

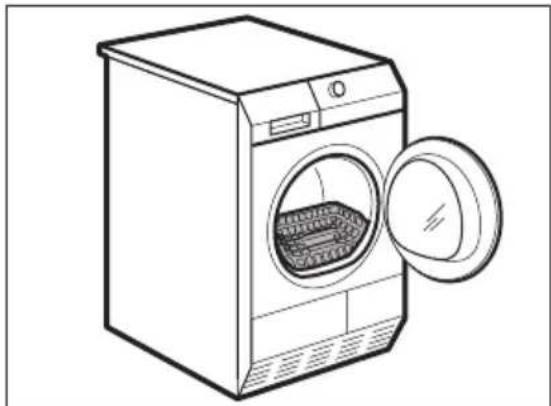

3.4 Kuivausteline

Lisävarusteen nimi: RA5, RA6, RA11, RA12

Saatavilla valtuutetulta jälleenmyyjältä (voidaan liittää joihinkin kuivausrumpuihin). Tarkista jälleenmyyjältä tai verkkosivulta sopiiko lisävaruste laitteeseesi.

Kuivaustelineen avulla voit kuivata kui- vausrummussa turvallisesti:

• urheilukengät
  • villa
• pehmeät lelut

- alusvaatteet Lue lisävarusteen mukana toimitetut ohjeet tarkasti.

4. KÄYTTÖPANEELI

1 Ohjelmavalitsin
2 On/Off -painike
3 Ohjelman merkkivalot
4 Kuiva Plus -painike
5 Suunnanvaihto Plus -painike
6 Rypistymisenesto -painike
7 Äänimerkki -painike
8 Kuivausaika -painike
9 Ajastin -painike
10 Näyttö
11 Käynnistä/Tauko -painike
12 Merkkivalot: tyhjennä vesisäiliö, puhdista pääsihti, puhdista lämmönvaihtimen sihdit

4.1 Näyttö

Symboli Kuvaus
MIN	kuivausasteen oletusarvo
MED	keskisuuri lisäkui-vaus

Symboli Kuvaus
MAX	maksimaalinen li-säkuivaus
	suunnanvaihtoPlus
30m/90	rypistymisenes-ton aika
	kuivausohjelman vaiheen symboli
	jäähdytysohjel-man vaiheen symboli
	rypistymisenes-ton vaiheen sym-boli
	lapsilukko kytket-ty toimintaan
	ajastin
2.00	ohjelman kesto
10'-2.00	aikaohjelman va-linta (10 min - 2 h)
30'-20h	ajastimen valinta(30 min - 20 h)

5. KÄYTTÖÖNOTTO

Puhdista kuivausrummun rumpu kostealla pyyhkeellä tai valitse lyhyt ohjelma (esim. 30 minuutin aikaohjelma) ja täytä rumpu kosteilla tekstiileillä. Kuivausohjelman alussa (3-5 min) laitteesta voi kuulua hieman kovempi ääni.

Se johtuu kompressorin käynnistymisestä ja on normaalia kompressorilla toimiville laitteille, joita ovat esimerkiksi: jääkaapit, pakastimet.

1. OHJELMAT

Ohjelmat	Täyt-tö-mää-rä 1)	Ominaisuudet	Käytettä-vissä ole-vat toi-minnot	Teks-tiilin mer-kintä
Puuvilla
Erittäin kuiva 8 kg		Puuvillavaatteiden kuivaaminen. Kuivaustaso: erittäin kuiva.	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Kaappikuiva 2)	8 kg	Puuvillavaatteiden kuivaaminen. Kuivaustaso: kaappikuiva.	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Silityskuiva 2)	8 kg	Puuvillavaatteiden kuivaaminen. Kuivaustaso: silityskuiva.	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Farmarit 8 kg		Vapaa-ajanvaatteiden kuivaus, esim. farmarit, college-paidat, jois-sa on eripaksuisia kohtia (esim. kaulukset, hihansuut ja saumat).	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Vuodevaat-teet	3 kg	Vuodevaatteiden, kuten tavallisen tai parivuoteen lakanan, tyynylii-nan, päällyslakanan, pussilakanan, kuivaus.	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Ohjelmat	Täyt-tö-mää-rä 1)	Ominaisuudet	Käytettä-vissä ole-vat toi-minnot	Tekstilin mer-kintä
Peitot 3 kg		Tavallisen tai parivuoteen peiton ja tyynyjen (höyhen-, untuva- tai syn-teetisellä täytteellä) kuivaus.	kaikki pait-si: Suun-nanvaihto Plus ja Ry-pistymise-nesto ja Kuivausaika
Aika 8 kg		Pyykin kuivaaminen käyttäjän aset-tamalla ajalla. Aika-arvon on viitat-tava pyykkimäärään. Yhden vaat-teen tai pienien pyykkimäärien kui-vaamisessa on suositeltavaa käyt-tää lyhyitä ohjelmia.	kaikki pait-si: Kuiva Plus ja Suunnan-vaihto Plus
Erittäin No-pea Mix	3 kg	Puuvillaisten ja tekokuitukankaisten vaatteiden kuivaus alhaisessa lämpötilassa.	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Siliävät
Erittäin kuiva 3,5 kg		Synteettisten vaatteiden kuivaami-nen. Kuivaustaso: erittäin kuiva.	kaikki muut pait-si Kuivausaika
Kaappikuiva 2)	3,5 kg	Synteettisten vaatteiden kuivaami-nen. Kuivaustaso: kaappikuiva.	kaikki muut pait-si Kuivausaika
Silityskuiva 3,5 kg		Synteettisten vaatteiden kuivaami-nen. Kuivaustaso: silityskuiva.	kaikki muut pait-si Kuivausaika
Helposti siliä-vät	1 kg(tai 5 pai-taa)	Ohjelma helposti siliäville tekstiileille, kuten paidoille ja puseroille. Tulos voi vaihdella tekstiilityypin ja sen käsittelyn mukaan. Aseta vaat-teet kuivausrumpuun heti pesuoh-jelman jälkeen. Kun ohjelma on päättynyt, poista kuivat vaatteet välittömästi ja aseta ne ripustimeen.	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Ohjelmat	Täyt-tö-mää-rä 1)	Ominaisuudet	Käytettä-vissä ole-vat toi-minnot	Teks-tiilin mer-kintä
Kuntoiluasut 2 kg		Ulkovaatteiden, teknisten, urheiluja nukkakankaiden, vettä hylkivien ja hengittävien takkien, irrotetta-valla fleece-paidalla tai sisäosalla varustettujen ulkoilutakkien kui-vaus.	kaikki pait-si Suun-nanvaihto Plus ja Ry-pistymise-nesto ja Kuivausaika
Urheiluasut 2 kg		Silittämättömien urheiluvaatteiden, ohuiden ja kevyiden kuitujen, mik-rokuitujen, polyesterikuitujen kui-vaus.	kaikki pait-si: Suun-nanvaihto Plus ja Kui-vausaika
Hienopesu 1 kg		Lämmintä ilmaa käyttävä helläva-rainen silkkivaatteiden/alusasujen kuivaus.	kaikki pait-si: Suun-nanvaihto Plus ja Ry-pistymise-nesto ja Kuivausaika
Villa 1 kg		Villavaatteiden kuivaus. Vaatteista tulee pehmeitä. Vaatteet on suosi-teltavaa poistaa heti ohjelman päättymisen jälkeen.Woolmark Company on testannut ja hyväksynyt tämän kuivausrum-mun villaohjelman. Ohjelma sopii "käsinpesu" -merkillä varustettujen villavaatteiden kuivaamiseen edel-lyttäen, että vaatteet pestään Woolmark-hyväksynnän saanutta pesuohjelmaa käyttäen ja kuiva-taan valmistajan ohjeita noudattaen. (M1129).Pyykkien jäännöskosteuden lisää-miseksi tai vähentämiseksi voit käyttää toimintoa Kuiva Plus .	Kuiva Plus , Ää-nimerkki , Kuivausaika 3), Ajas-tin

1) kuivan pyykin enimmäispaino
2) Vain testilaitoksille:

Suorituskykytesti tulee suorittaa asiakirjan EN 61121 määrittämällä standardilla ohjelmalla. Jos pyykin jäljelle jääneen kosteustason säätö on tarpeen, säädä ohjelmaa Kuiva Plus -toiminnolla.

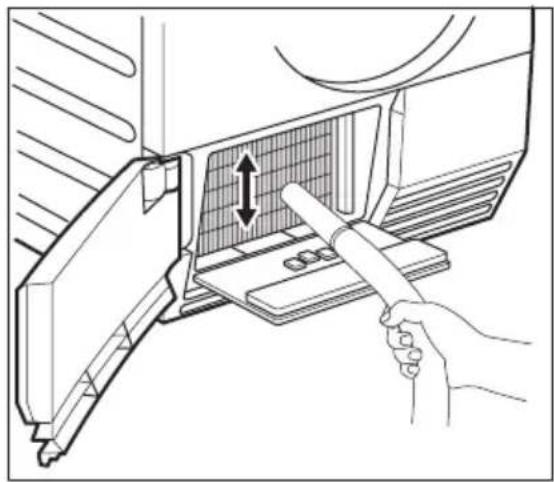

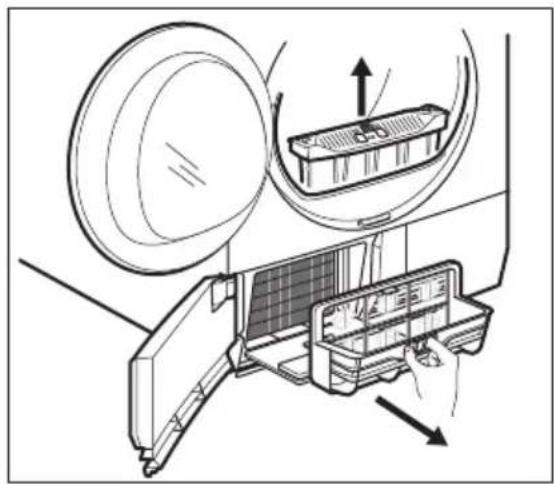

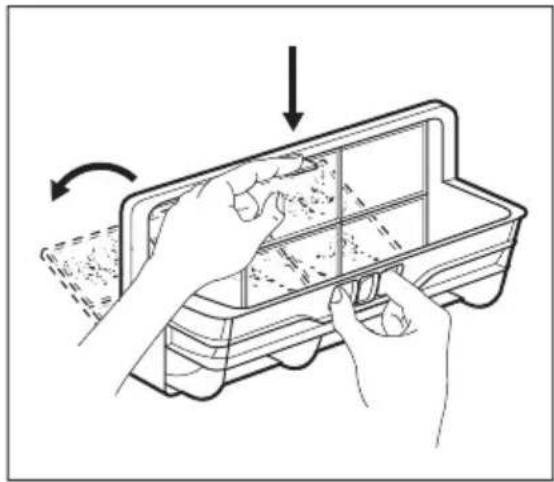

Lämmönvaihtimen sihdit tulee puhdistaa 3 käyttöjakson välein.

3) Vain kuivaustelineellä — katso luku LISÄVARUSTEET

7. LAITTEEN KÄYTTÖ

7.1 Pyykin valmisteleminen

Kuivaa vain tekstiilejä, jotka voidaan kuivata kuivausrummussa. Varmista, että tekstiilit voidaan kuivata kuivausrummussa. Tarkista vaatteiden hoito-ohjemerkintä.

Tekstilin mer-kintä	Ominaisuus
	Sopii kuivausrummussa kui-vaamiseen.
	Sopii kuivausrummussa kui-vaamiseen standardia lämpötilaa käyttäen.
	Sopii kuivausrummussa kui-vaamiseen alhaista lämpöti-laa käyttäen.
	Ei sovi kuivausrummussa kuivaamiseen.

Valmistele pyykit oikein:

• sulje vetoketjut, napitettavat tyynyliinat ja pussilakanat ja sido yhteen pitkät nauhat (esim. esiliinojen nauhat) - pyykit voivat sotkeutua
• varmista, että taskut ovat tyhjät - pois-ta metalliosat (paperiklemmarit, ha- kanneulat, jne.)
• käännä kaksikerroksiset vuorilliset vaatteet nurinpäin (esim. puuvillavuoriset anorakit, puuvillakerroksen on oltava ulospäin).

Kuivaa ainoastaan:

• puuvillaa ja pellavaa Puuvilla -ohjelmilla

• tekokuituja ja sekakuituja Siliävät -oh-jelmilla

• erota voimakkaan väriset vaatteet vaaleista vaatteista - vaateista voi lähteä väriä

• kuivata neulekankaita vain niihin sopivilla ohjelmilla - vaatteet voivat kutistua

Älä ylitä kuivausrummun maksimitäyttömäärää 8kg.

7.2 Koneen täyttö

1. Vedä laitteen luukkua.
2. Aseta pyykit koneeseen painamatta niitä yhteen.
3. Sulje laitteen luukku.

HUOMIO

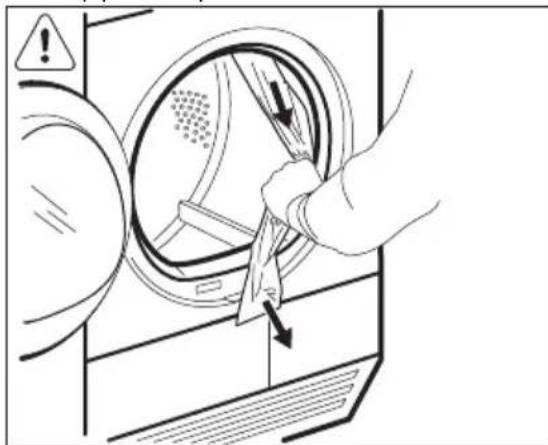

Tarkista, ettei vaatteita jää laitteen luukun ja kumitiivisteen väliin.

7.3 Laitteen kytkeminen toimintaan

Kytke laite toimintaan tai pois toiminnasta painamalla On/Off -painiketta. Kun laite on toiminnassa, näyttöön syttyy toimintojen symbolit.

7.4 Automaattinen valmiustilatoiminto

Energiankulutuksen vähentämiseksi automaattinen valmiustilatoiminto kytkee laitteen pois toiminnasta:

• jos Käynnistä/Tauko -painiketta ei ole painettu 5 minuuttiin
• kun ohjelman päättymisestä on kulu-nut 5 minuuttia.
  Kytke laite toimintaan painamalla On/Off -painiketta.

7.5 Ohjelman asettaminen

Valitse haluamasi ohjelma ohjelmanvalitsimella. Näyttöön tulee näkyviin ohjelman päättymisaika.

Näkyvissä oleva kuivausaika viittaa 5 kg:n Puuvilla- ja Farmaritohjelmiiin. Muissa ohjelmissa kuivausaika viittaa suositeltuihin täyttömääriin. Puuvilla- ja Farmaritohjelmien kuivausaika yli 5 kg:n täyttömäärällä on pitempi.

7.6 Erikoistoiminnot

Ohjelman asettamisen yhteydessä voit asettaa yhden tai useamman erikoistoi-minnon.

Kytke toiminto toimintaan tai pois toi-minnasta painamalla vastaavaa painiketta.

Kun toiminto on kytketty toimintaan, painikkeen yläpuolella oleva merkkivalo tai näytön symboli syttyy.

7.7 Kuiva Plus -toiminto

Tämä toiminto auttaa saavuttamaan pa- remman kuivaustuloksen. Valittavissa on kolme asetusta:

MIN—ohjelmaan viittaava oletusvalinta

MED — valinta kevyen kuivaustuloksen saavuttamiseen

MAX — valinta kuivemman tuloksen saa-vuttamiseen.

7.8 Suunnanvaihto Plus - toiminto

Arkojen ja lämpötilalle herkkien tekstiilien (esim. akryyli, viskoosi) kevyempää kuivaamista varten. Tämä toiminto auttaa myös vähentämään rypistymistä. Tarkoitettu tekstiileille, joiden hoito-ohjemerkinnässä on symboli

7.9 Rypistymisenesto - toiminto

Pidentää kuivausohjelman lopussa olevan rypistymisenestovaiheen (30 minuuttia) 90 minuuttiin. Toiminto estää pyykkien rypistymistä. Pyykin voi ottaa pois koneesta rypistymisenestovaiheen aikana.

7.10 Äänimerkki -toiminto

Kun Äänimerkki-toiminto on kytketty toimintaan, kuulet äänimerkin seuraavissa tilanteissa:

• jakson loppu
  • rypistymisenestovaiheen alku ja loppu
  • ohjelman keskeytys.

Oletusarvona äänimerkki on aina käytössä. Tämän toiminnon avulla äänimerkki voidaan ottaa käyttöön tai poistaa käytöstä.

7.11 Kuivausaika -toiminto

Toimii ainoastaan Aika -ohjelmassa. Mahdollistaa kuivausohjelman keston asettamisen 10 minuutista - 2 tuntiin (10 minuutin välein).

7.12 Ajastin -toiminto

Tämän toiminnon avulla kuivauksen voi ohjelmoida alkamaan 30 minuutin - 20 tunnin kuluttua.

1. Valitse kuivausohjelma ja toiminnot.
2. Paina Ajastin -painiketta toistuvasti, kunnes näytössä näkyy haluamasi vii-veaika (esim.12hios haluat ohjel-

man käynnistyvän 12 tunnin kuluttua).

1. Ajastin käynnistetään painamalla Käynnistä/Tauko -painiketta. Ajanlas-kenta käynnistyy ja näkyy näytössä.

7.13 Lapsilukko

Lapsilukon avulla voidaan estää lasten leikkiminen laitteella. Lapsilukko lukitsee kaikki painikkeet ja ohjelmanvalitsimen (tämä toiminto ei lukitse On/Off -toimintoa). Kytke lapsilukko toimintaan painamalla painikkeita Kuiva Plus ja Suunnanvaihto Plus samanaikaisesti, kunnes symboli syttyy näyttöön. Kytke lapsilukko pois toiminnasta painamalla yllä mainittuja painikkeita uudelleen, kunnes symboli häviää näytöstä.

Voit kytkeä lapsilukon toimintaan:

• ennen Käynnistä/Tauko -painikkeen painamista - laite ei voi käynnistyä
• kun olet painanut Käynnistä/Tauko - painiketta - kaikki painikkeet ja ohjelmanvalitsin poistuvat käytöstä.

7.14 Ohjelman käynnistys

Ohjelma käynnistetään painamalla Käynnistä/Tauko -painiketta. Painikkeen ylä-puolella olevaan merkkivaloon syttyy punainen valo.

7.15 Ohjelman muuttaminen

Voit muuttaa ohjelmaa painamalla On/Off -painiketta laitteen kytkemiseksi pois toiminnasta. Paina On/Off -painiketta laitteen kytkemiseksi toimintaan ja aseta sitten ohjelma uudelleen.

7.16 Ohjelman päättyessä

Kun kuivausohjelma on päättynyt, symboli vilkkuu näytössä. Jos Äänimerkki toiminto on otettu käyttöön, laitteesta kuuluu keskeytyvä äänimerkki minuutin ajan.

Pyykin poistaminen:

1. Kytke laite pois toiminnasta painamalla On/Off -painiketta kahden sekunnin ajan.
2. Avaa laitteen luukku.
3. Ota pyykki pois koneesta.
4. Sulje laitteen luukku.

Jokaisen kuivausohjelman jäl- keen:

• puhdista sihti
• tyhjennä vesisäiliö (Katso kappaletta HOITO JA PUHDISTUS).

8.1 Ympäristönsuojeluohjeita

• Älä pese pyykkiä huuhteluainetta käyttäen ja kuivaa pyykkiä sen jälkeen. Kuivausrummussa pyykistä tulee automaattisesti pehmeää.
• Käytä lauhdevettä tislattuna vetenä esimerkiksi höyrysilityksessä. Lauhdevesi on tarvittaessa ensin puhdistetta-va (esim. kahvinsuodatinpussin läpi) nukan poistamiseksi.
• Pidä laitteen alaosassa olevat tuuletusaukot aina esteettöminä.

• Noudata ohjelmakappaleessa mainittuja täyttömääriä.

• Varmista, että laitteen asennuspaikassa on hyvä ilmankierto.

• Puhdista pääsihti jokaisen kuivausohjelman jälkeen.
• Puhdista lämmönvaihtimen sihdit, kun vastaava merkkivalo syttyy käyttöpaneeliin.
• Linkoa pyykit hyvin ennen niiden kui-vaamista.

8.2 Vedenkovuus ja -johtavuus

Vedenkovuus vaihtelee paikkakunnan mukaan. Vedenkovuus vaikuttaa veden-

johtavuuteen ja laitteen johtavuusanturin toimintaan. Jos tiedät vedenjohtavuuden, voit säätää anturia paremman kuivaustuloksen saavuttamiseksi. Anturin johtavuuden muuttaminen:

1. Käännä ohjelmanvalitsin minkä ta-hansa ohjelman kohdalle.

2. Paina samanaikaisesti painikkeita Kuiva Plus ja Rypistymisenesto . Pidä painikkeita alhaalla, kunnes jokin symboleista syttyy näyttöön:

3. CO _2 alhainen vedenjohtavuus <300 μS/cm

4. CO= keskimääräinen vedenjoh- tavuus 300-600 μS/cm

5. CO3 korkea vedenjohtavuus >600 μS/cm

6. Aseta haluamasi taso painamalla toistuvasti painiketta Käynnistä/Tauko.

7. Tallenna asetus muistiin painamalla samanaikaisesti painikkeita Kuiva Plus ja Rypistymisenesto.

8. Aseta haluamasi taso painamalla toistuvasti painiketta Käynnistä/Tauko.

9. Tallenna asetus muistiin painamalla samanaikaisesti painikkeita Kuiva Plus ja Rypistymisenesto.

8.3 Vesisäiliö täysi — merkkivalo

Oletuksena merkkivalo palaa aina. Merkkivalo syttyy ohjelman päätyttyä tai kun vesisäiliö on täynnä. Kun tyhjennät säiliön ulkoisia laitteita käyttäen, merkkivalo ei välttämättä pala.

Merkkivalon kytkeminen toimintaan ja pois toiminnasta:

1. Käännä ohjelmanvalitsin minkä tahansa ohjelman kohdalle.
2. Paina samanaikaisesti painikkeita Kuiva Plus ja Äänimerkki ja pidä niitä alhaalla, kunnes oikea asetus tulee näkyviin:
3. merkkivalo ei pala ja symboli
   __0 syttyy näyttöön - merkki- valo on pois käytöstä
4. merkkivalo palaa ja symboli
5. • 1 syttyy näyttöön - merkki- valo on käytössä

9. HOITO JA PUHDISTUS

9.1 Pääsihdin puhdistaminen

Jokaisen kuivausohjelman päätyttyä vastaava merkkivalo (puhdista pääsihti) palaa ja ilmoittaa pääsihdin puhdistustar-peesta.

Sihti kerää nukkaa. Nukkaa syntyy, kun vaatteita kuivataan kuivausrummussa.

Pääsihdin puhdistaminen:

1. Avaa luukku.

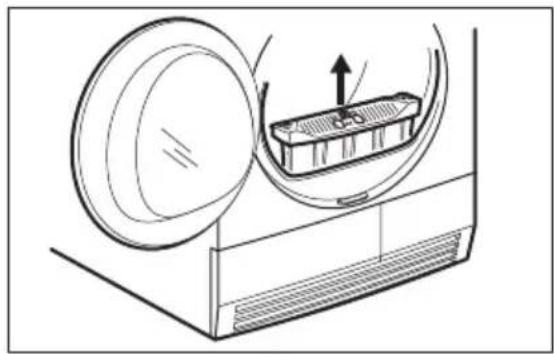

2. Vedä sihti ulos.

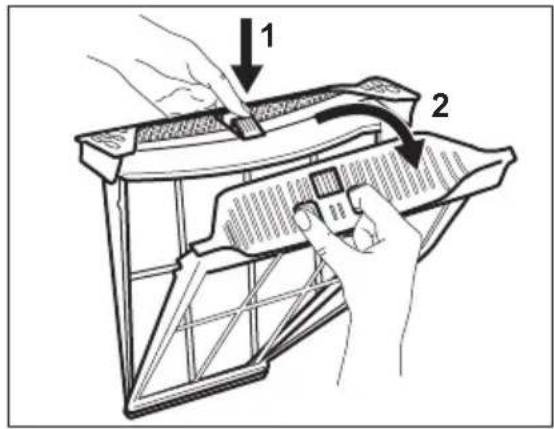

1. Puhdista sihti kostealla kädellä.

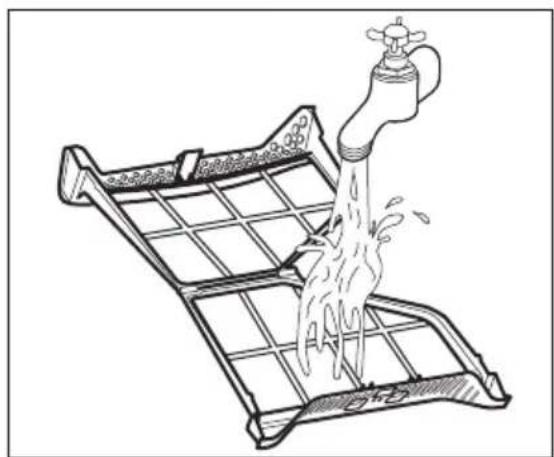

1. Voit puhdistaa sihdin lämpimällä vedellä ja harjalla. Sulje sihti.

2. Poista nukka sihdin liitoksesta. Voit käyttää tällöin imuria.

3. Kiinnitä sihti vastaavaan liitokseen.

HUOMIO

Älä käytä kuivausrumpua ilman pääsihtiä tai jos sihti on vaurioitu-nut tai tukossa.

Puhdista pääsihti jokaisen kui-vausohjelman jälkeen. Tukkiutunut sihti pidentää ohjelman kestoa ja aiheuttaa suuremman energiankulutuksen.

9.2 Vesisäiliön tyhjentäminen

Tyhjennä vesisäiliö jokaisen kuivausohjelman jälkeen.

Jos vesisäiliö on täysi, ohjelma keskeytyy automaattisesti ja tyhjennyssäiliön merkkivalo palaa. Ohjelmaa voidaan jatkaa tyhjentämällä säiliö ja painamalla käynnistyspainiketta.

Voit tyhjentää vesisäiliön auto- maattisesti asentamalla lisävarus- teena saatavan tyhjennysvälineen (katso kappale LISÄVARUSTEET).

Lauhdevesisäiliön tyhjentäminen:

1. Vedä lauhdevesisäiliötä ja pidä se vaakasuorassa asennossa.

2. Siirrä muoviliitos ulos ja tyhjennä lauhdevesisäiliö pesualtaaseen tai vastaavaan astiaan.

3. Siirrä muoviliitos sisään ja asenna vesisäiliö paikoilleen.

VAROITUS!

Myrkytysvaara. Lauhdevesi ei ole juomakelpoista eikä sitä voi käyttää ruoan valmistukseen.

Lauhdevettä voi käyttää tislatun veden tavoin, esimerkiksi höyrysilitysraudassa. Lauhdevesi on kuitenkin tarvittaessa ensin suodatettava (esim. kahvinsuodatinpussin läpi) jäämäaineiden ja nukan poistamiseksi.

9.3 Lämmönvaihtimen sihtien puhdistaminen

Jos vastaava merkkivalo (puhdista lämmönvaihtimen sihdit) palaa, sihdit on puhdistettava.

Sihtien puhdistusväli riippuu pyykkien tyypistä ja määrästä.

Jos kuivaat maksimitäyttömäärällä, puh- dista sihdit 3 käyttöjakson välein.

Sihtien puhdistaminen:

1. Avaa luukku.

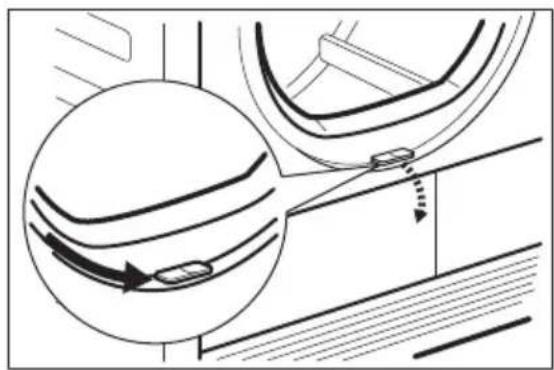

2. Liikuta luukun alaosassa olevaa vapautuspainiketta ja avaa lämmön-vaihtimen luukku.

1. Käännä lukitusta lämmönvaihtimen kannen avaamiseksi.

1. Laske lämmönvaihtimen sihtien kansi.

1. Nosta pääsihtiä. Pidä lämmönvaihtimen sihtiä ja vedä se ulos alaosasta.

1. Paina koukkua sihdin avaamiseksi.

2. Puhdista sihti kostealla kädellä. Voit puhdistaa sihdin lämpimällä vedellä ja harjalla. Sulje sihti.

3. Puhdista alustassa oleva pieni sihti

1. Poista nukka tarvittaessa lämmön-vaihtimen kotelosta 6 kuukauden vä-lein. Voit käyttää imuria.

2. Aseta pieni sihdin ja lämmönvaihtimen sihti takaisin paikoilleen.

3. Sulje lämmönvaihtimen kansi.
4. Lukitse lukitus, kunnes se napsah-taa.
5. Sulje lämmönvaihtimen sihtien kan- si.
6. Sulje lämmönvaihtimen luukku.
7. Aseta pääsihti takaisin paikoilleen.

HUOMIO

Älä käytä kuivauusrumpua, jos lämmönvaihtimen sihdit ovat tukkiutuneet nukasta. Kuivauusrumpu voi vaurioitua. Myös energiankulutus lisääntyy.

Älä käytä lämmönvaihtimen puhdistamisessa teräviä esineitä.

Älä käytä kuivausrumpua ilman sihtejä.

9.4 Rummun puhdistaminen

VAROITUS!

Irrota laite sähköverkosta ennen puhdistamista.

Puhdista rummun sisäosa ja sen urat miedolla yleispuhdistusaineella. Kuivaa puhdistetut pinnat pehmeällä liinalla.

HUOMIO

Älä puhdista rumpua hankausaineilla tai teräsvillalla.

9.5 Käyttöpaneelin ja ulkokuoren puhdistaminen

Puhdista käyttöpaneeli ja ulkokuori mie-dolla yleispuhdistusaineella. Puhdista ne kostealla liinalla. Kuivaa puh-distetut pinnat pehmeällä liinalla.

HUOMIO

Älä käytä laitteen puhdistamiseen kalusteiden puhdistusaineita tai puhdistusaineita, jotka voivat aiheuttaa korroosiota.

10. VIANMÄÄRITYS JA HUOLTO

10.1 Vianmääritys

Ongelma1)	Mahdollinen syy Korjaustoimenpide
Kuivausrum-pu ei toimi.	Kuivaisrumpua ei ole liitetty sähköverkkoon.	Kiinnitä pistoke pistorasiaan.Tarkista asunnon sähkötaulun sulake (sulakekaapista).
	Laitteen luukku on auki. Sulje luukku.
	On/Off -painiketta ei ole pai-nettu.	Paina On/Off -painiketta.
	Käynnistä/Tauko -painiketta ei ole painettu.	Paina Käynnistä/Tauko -paini-ketta.
	Laite on valmiustilassa. Paina On/Off -painiketta.
Kuivaustulos ei ole tyy-dyttävä.	Olet valinnut väärän ohjelman.	Valitse asianmukainen ohjelma.2)
	Sihti on tukossa.	Puhdista sihti.3)
	Kuiva Plus -toiminto oli mini-miasetuksessa.	Aseta Kuiva Plus -toiminto kes-kisuureen tai maksimiasetuk-seen.
	Lämmönvaihtimen sihdit ovat tukkiutuneet.	Puhdista lämmönvaihtimen sih-dit.3)
	Liian paljon pyykkiä. Noudata maksimitäyttömäärää.
	Tuuletusaukon säleikkö on tu-kossa.	Puhdista laitteen alaosassa ole-va tuuletusaukon säleikkö.
	Rummun sisäpinta on likainen. Puhdista rummun sisäpinta.
	Vedenkovuus on korkea.	Aseta oikea vedenkovuus.4).
Luukkua ei voi sulkea.	Sihti ei ole lukittunut paikoil-leen.	Siirrä sihti oikeaan asentoon.
	Pyykki on jäänyt luukun ja tiivis-teen väliin.	Aseta pyykit oikein rumpuun.
Err (Virhe)näkyy näytössä.	Yrität muuttaa ohjelmaa tai toi-mintoa ohjelman käynnistymi-sen jälkeen.	Kytke kuivaisrummun virta pois ja takaisin päälle. Valitse ase-tukset.
	Toiminto, jota yrität kytkeä toi-mintaan, ei sovi valittuun ohjel-maan.	Kytke kuivaisrummun virta pois ja takaisin päälle. Valitse ase-tukset.
Rummussa ei ole valoa.5)	Viallinen rummun valo.	Ota yhteyttä huoltoliikkeeseen rummun valon vaihtamiseksi.
Ongelma^1)	Mahdollinen syy Korjaustoimenpide
Aika näytössä kuluu epätavalli-seen ta-paan.	Päätymisaika lasketaan täyttö-määrän ja pyykkien kosteusta-son mukaan.	Automaattinen toiminto — tä-mä ei ole laitteen toimintahäi-riö.
Ohjelma ei käynnisty.	Vesisäiliö on täysi.	Tyhjennä vesisäiliö ^3) painamal-la painiketta Käynnistä/Tauko .
Kuivausoh-jelma on liian lyhyt.	Pyykkiä on liian vähän.	Valitse aikaohjelma. Aika-arvon on viitattava pyykkimäärään.Yhden vaatteen tai pienien pyykkimäarien kuivaamisessa on suositeltavaa käyttää lyhyitä ohjelmia.
	Pyykki on liian kuivaa.	Valitse aikaohjelma tai korke-ampi kuivaustaso (esim. Erittäin kuiva ).
Kuivausoh-jelma on liian pitkä.6)	Sihti on tukossa. Puhdista sihti.
	Liian paljon pyykkiä. Noudata maksimitäyttömäärää.
	Pyykkiä ei ole lingottu riittävästi.	Linkoa pyykki oikein.
	Erittäin korkea huoneen lämpö-tila - tämä ei ole laitteeseen liitt-yvä vika.	Alenna huoneen lämpötilaa, mikäli mahdollista.

1) Jos näytössä näkyy virheilmoitus (esim. E51): Kytke kuivausrummun virta pois ja takaisin päälle. Valitse uusi ohjelma. Paina Käynnistä/Tauko -painiketta. Eikö kuivausrumpu toimi? - ota yhteyttä valtuutettuun huoltoliikkeeseen ja mainitse virhekoodi.
2) Noudata ohjelmakuvausta — katso kappale OHJELMAT.
3) Katso kappale HOITO JA PUHDISTUS
4) Katso osiota VEDENKOVUUS kohdassa VIHJEITÄ JA NEUVOJA
5) Vain rummun valolla varustetut kuivausrummut.
6) Huomaa: Enintään 5 tunnin kuluttua kuivausohjelma päättyy automaattisesti (katso kohtaa Kuivausohjelman päättyminen).

11. TEKNISET TIEDOT

CE

Korkeus x leveys x syvyys 850 x 600 x 600 mm (enintään 640 mm)
Rummun tilavuus 118 l
Maksimisyvyys luukku auki 1090 mm
Maksimileveys luukku auki 950 mm
Säädettävä korkeus 850 mm (+ 15 mm - jalkojen säätö)
Laitteen paino 53 kg
Maksimitäyttömäärä 8 kg
Jännite 230 V
Taajuus 50 Hz
Vaadittu sulake 4 A
Kokonaisottoteho 900 W
Energialuokka A+
Energiankulutus kWh/ohjelma1)	2,24 kWh
Vuosittainen energiankulutus2)	265 kWh
Päälle jätetyn tilan tehoabsorptio 0,44 W
Pois toiminnasta tilan tehoabsorptio 0,44 W
Käyttötapa Kotitalous
Sallittu ympäristön lämpötila + 5 °C - + 35 °C

1) 8 kg puuvillaa, linkous 1000 kierrosta/min standardin EN 61121 mukaisesti
2) Energiankulutus vuodessa yksikössä kWh, perustuu standardin puuvillaohjelman 160 kuivauskierrokseen täydellä ja osittaisella täyttömäärällä, ja vähän energiaa kuluttavien tilojen energiankulutus. Kierroksen todellinen energiankulutus riippuu laitteen käyttötavasta (MÄÄRÄYS (EU) Nro 392/2012).

12. ASENNUS

Kuivausrummun korkeutta voidaan sää-tää. Säädä tällöin säätöjalkoja (katsoi ku-va).

12.1 Pakkauksen purkaminen

HUOMIO

Kaikki kuljetussuojaukset on poistettava ennen käyttöä.

Polystyreenikappaleiden poistaminen:

1. Avaa luukku.

2. Vedä muoviletkua ja polystyreenikappaleet pois rummusta.

12.2 Asennus työtason alle

Laite voidaan asentaa erilleen muista kalusteista tai keittiön työtason alapuolelle oikean kokoiseen tilaan (katso kuva).

12.3 Luukun avautumissuunnan vaihtaminen

Käyttäjä voi asentaa luukun toiselle puolelle. Se voi auttaa täyttämään ja tyhjen-tämään kone tai jos laitteen asennuksessa on rajoitteita. (katso erillinen esite).

13. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä ⚙. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä ✘ merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

INNEHÅLL

1. SÄKERHETSFÖRESKRIFTER 25
2. PRODUKTBESKRIVNING 27
3. TILLBEHÖR 28
4. KONTROLLPANELEN 29
5. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN 30
6. PROGRAM 30
7. ANVÄNDA PRODUKTEN 34
8. RÅD OCH TIPS 36
9. SKÖTSEL OCH RENGÖRING 37
10. FELSÖKNING OCH SERVICE 43
11. TEKNISK INFORMATION 44
12. INSTALLATION 45

FÖR PERFEKT RESULTAT

7.8 Funktionen Tumling Plus (Suunnanvaihto Plus)

7.10 Signal (Äänimerkki) - funktionen

7.11 Tid (Kuivausaika) - funktionen
