MCS330-I - Puutornikone Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Puusorvi
Merkki	Cotech
Malli	MCS330-I
Nimellisjännite	230 VAC, 50 Hz
Teho	350 W
Säädettävä nopeusalue	500 - 3500 rpm
Keskikärkien välimatka	330 mm
Keskikorkeus penkistä	125 mm
Karan kierre	M25 x 3
Karan läpivienti	10 mm
Takatuen läpivienti	10 mm
Takatuen karan säätöalue	35 mm
Sisäkartio (kara & takatuki)	MT1 (Morse Taper 1)
Liitäntäjohdon pituus	3 m
Mitat (P x L x K)	800 x 280 x 350 mm
Paino	17.5 kg
Mukana tulevat varusteet	Kärkikeskiö (MT1), kasvulevy (M25x3), lukittava työkalutuki, pyörivä kupukeskus (MT1), poistotanko, tasoväännin, kouruväännin, kuusiokoloavaimet (3 mm, 4 mm, 8 mm), kuusiokoloruuvit (3x), aluslevyt (3x)
Turvaominaisuudet	Hätäpysäytyspainike, palautuspainike (ylikuormitussuoja), lapsiturva (hätäpysäytys kun ei valvota)
Huolto	Puhdista paineilmalla tai pölynimurilla; voitele lukitusvivut; säilytä kuivassa paikassa
Hävittäminen	Noudata paikallisia määräyksiä

Usein kysytyt kysymykset - MCS330-I Cotech

Mikä on Cotech MCS330-I -puusorvin teho?

Sorvi toimii 230 VAC, 50 Hz jännitteellä ja teholla 350 W.

Mikä on säädettävä nopeusalue?

Nopeutta voidaan säätää välillä 500-3500 rpm säätönupilla (M). Aloita aina pienimmällä asetuksella.

Kuinka vaihdan nopeutta?

Käännä nopeudensäätönuppia (M) myötäpäivään nopeuden lisäämiseksi ja vastapäivään hidastamiseksi. Aloita aina pienimmällä nopeudella ennen lisäystä.

Kuinka käytän hätäpysäytystä?

Paina virtakytkimen kannen punaista hätäpysäytyspainiketta pysäyttääksesi moottorin välittömästi. Vapauta työntämällä lukitusliuska (3) ja nostamalla keltaista kantta (2). Varmista, että keltainen kansi on kiinni mutta ei aktivoi pysäytystä normaalikäytössä.

Mitä palautuspainike tekee?

Palautuspainike (O) nollaa ylikuormitussuojan. Jos se aktivoituu, odota 5 minuuttia moottorin jäähtymistä, paina sitten reset ja käynnistä uudelleen.

Kuinka kiinnitän työkappaleen karasorvaukseen?

Merkitse keskikohta, napauta kärkikeskiö (Q) työkappaleeseen puuvasaralla, asenna se sitten pääkaran karaan. Siirrä takatuki pyörivällä kupukeskuksella (R) työkappaletta vasten, kiristä käsipyörällä (G), löysää sitten neljänneskierros ja lukitse.

Kuinka käytän kasvulevyä?

Kiinnitä työkappale kasvulevyyn (B) ruuveilla (varmista etteivät ne häiritse). Kierrä kasvulevy karaan pitämällä levyä paikallaan tasovääntimellä (T). Käytä kouruväännintä (Y) karan kääntämiseen tarvittaessa.

Mitä turvatoimia minun tulisi noudattaa?

Käytä aina suojalaseja ja kuulosuojaimia. Älä käytä löysiä vaatteita tai käsineitä. Käytä pölynaamaria. Varmista, että työkappale pyörii vapaasti ennen käynnistystä. Pidä työkalutuki lähellä työkappaletta ja keskikohdan yläpuolella. Irrota virtajohto ennen säätöjä.

Kuinka puhdistan ja huollan sorvia?

Käytä paineilmaa tai pölynimuria sahanpurun poistoon, erityisesti moottorin jäähdytysaukoista. Puhdista karan ja takatuen aukot. Voitele lukitusvivut. Säilytä kuivassa, lämpimässä paikassa.

Mikä on keskikärkien välimatka?

Keskikärkien välimatka on 330 mm.

KÄYTTÖOHJE MCS330-I Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

Tuotteen merkinnät ja turvallisuussymbolit

Käytä aina suojalaseja/kuulosuojaimia. Käytä hengityssuojainta, puupöly saattaa olla terveydelle vaarallista!

Yleisiä turvallisuusohjeita

Varoitus! Noudata tavanomaisia turvallisuutta lisääviä toimenpiteitä käyttäessäsi tätä laitetta. Näin vähennät tulipalon, sähköiskujen ja henkilövahinkojen vaaraa. Lue kaikki ohjeet, ennen kuin alat käyttää tuotetta ja säästä nämä ohjeet.

1. Pidä työtilat siisteinä.
   Täynnä tavaraa olevat työtasot lisäävät huomattavasti onnettomuusriskiä.
2. Ota huomioon työympäristösi.
   Älä altista työkonetta sateelle. Älä käytä työkonetta kosteissa tai märissä tiloissa. Pidä työskentelyalue hyvin valaistuna. Älä käytä konetta jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
3. Vältä sähköiskuja!
   Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia.
4. Pidä vierailijat pois työskentelyalueelta.
   Älä anna henkilöiden, jotka eivät osallistu työhön, etenkään lasten, oleilla koneen tai sen sähköjohdon parissa. Pidä vierailijat riittävän kaukana työpisteestä.
5. Säilytä konetta turvallisessa paikassa.
   Kun konetta ei käytetä, säilytä se kuivassa tilassa lasten ulottumattomissa.

6. Älä ylikuormita konetta.
   Anna koneen työskennellä puolestasi oikealla syöttönopeudella.

7. Käytä oikeaa konetta.

Pienkonetta ei saa pakottaa työstöihin, jotka vaativat voimakasta konetta. Älä pakota konetta tai lisäosaa tehtävään, johon sitä ei ole tarkoitettu. Esim. pyörösahan käyttö puunkaatoon tai oksien katkontaan.

1. Käytä tarkoituksenmukaisia vaatteita.

Älä käytä löysiä vaatteita tai koruja, jotka saattavat juuttua liikkuviin osiin. Käytä liukuestekenkiä ulkotöissä. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.

1. Käytä aina suojalaseja.

Käytä suojalaseja. Käytä myös hengityssuojainta ja suojanaamaria, pölyävissä töissä.

1. Käytä pölynpoistolaitteita.

Jos laitteessa on pölynpoistovalmius, tarkasta, että se on asianmukaisesti liitetty ja käytössä.

1. Käsittele sähköjohtoa varoen.

Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.

1. Kiinnitä materiaali kunnolla.

Jos mahdollista, käytä ruuvipuristimia tai ruuvipenkkiä työkappaleen kiinnitykseen. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen toisella kädellä.

1. Älä kurota liian kauas.

Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.

1. Pidä kone kunnossa.

Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohdon kunto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista että ne ovat kunnossa. Varmista, että koneen kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.

1. Katkaise virta.

Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja laitteiden vaihtoa, esim. höylän terät, poranterät, hiomanauhat ja terät.

1. Poista kaikki avaimet ja työkalut.

Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.

1. Vältä tahatonta käynnistystä.

Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.

1. Käytä oikeita jatkojohtoja.

Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.

1. Käytä tervettä järkeä ja ole varovainen.

Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin! Älä käytä konetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

1. Varmista ennen koneen käynnistämistä, että:

2. Kaikki suojat ja muut osat on ehjiä ja toimivat moitteetta.

3. Kaikki liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein.
4. Liikkuvat osat eivät pääse juuttumaan.
5. Että muita vikoja ei ole ilmennyt.
6. Ei ole ilmennyt muita seikkoja, jotka saattavat häiritä työskentelyä.

Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa valmistajalla tai sen määräämässä huoltopisteessä. Älä käytä konetta, mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.

1. Käytä vain suositeltuja lisälaitteita.

Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.

1. Korjauksen saa suorittaa ainoastaan ammattihenkilö.

Kone on voimassa olevien turvallisuusvaatimusten mukainen. Koneen saa korjata vain ammattilainen. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia. Muuten kone voi aiheuttaa onnettomuuksia ja henkilövahinkoja.

Puusorvin turvallisuusohjeita

1. Käytä koko kasvot peittävää suojusta (suojalaseja tai mielellään visiiriä) työskennellessäsi puusorvin kanssa.
2. Älä käytä käsineitä, löysiä vaatteita tai koruja, jotka saattavat juuttua liikkuviin osiin.
3. Käytä tarvittaessa hiusverkkoa.
4. Pidä työkalut terävinä ja varmista, että kahvat ovat puhtaat ja että niistä saa hyvän otteen parhaan turvallisuuden ja suorituskyvyn saavuttamiseksi.
5. Irrota pistoke pistorasiasta ja aseta virtakytkin asentoon "OFF" ennen kuin vaihdat materiaalia tai huollat/puhdistat laitetta.
6. Tärkeää: Älä käytä puusorvia, mikäli puusorvit ja eri sorvausmenetelmät eivät ole tuttuja sinulle. Jos olet epävarma, pyydä apua asiantuntijalta. On olemassa myös sorvauskursseja ja oppikirjoja.
7. Käytä sorvia vasta kun se on täysin asennettu ja käyttökunnossa ja olet lukenut ja ymmärtänyt käyttöohjeen.

8. Tarkasta, että sähköohjeita noudatetaan ja että sorvi on maadoitettu oikealla tavalla.

9. Tee aina seuraavat toimenpiteet ennen moottorin käynnistämistä:

10. Poista KAIKKI esineet (työkappaleet, työkalut ym.) sorvin päältä.

11. Varmista, että sorvattava kappale on kiinnitetty oikein ja että se pääsee pyörimään vapaasti. Kierrä sitä yksi kokonainen kierros käsin. Varmista, että sorvaustaltan tuki ei kosketa työkappaleeseen.
12. Säädä tuki sopivalle korkeudelle ja mahdollisimman lähelle sorvattavaa kappaletta.
13. Varmista, että kaikki lukitsimet ja puristimet ovat kunnolla kiinni.
14. Varmista, että sinulla on sorvaukseen soveltuvat vaatteet.

15. Varmista, että työkappale on keskitetty.

16. Aloita uuden työkappaleen työstäminen aina alhaisimmalla kierrosluvulla ja sopeuta tämän jälkeen kierrosluvut kappaleen materiaalin ja muodon mukaan.

17. Poista tuki aina ennen hiomista ja kiillottamista.

18. Karoilla sorvattaessa tulee varmistaa, että siirtopylkän kara pitää työkappaletta paikoillaan ja että lukitsin on lukinnut pylkän johteisiin. Älä irrota siirtopylkkää työkappaleen pyöriessä.

19. Varmista ennen sorviin kiinnittämistä, että työkappaleessa ei ole irrallisia oksia.

20. ÄLÄ LYÖ työkappaletta vetokaraan silloin, kun vetokara on kiinni sorvissa. Lyö ensin vetokara työkappaleeseen kumivasaralla (tai vastaavalla) ja kiinnitä sen jälkeen vetokara ja siinä kiinni oleva työkappale sorviin.

21. Tasolaikalla sorvatessa työkappaleen tulee riittävän tuen saavuttamiseksi olla kiinnitetty kunnolla ja riittävän suureen tasolaikkaan. Varmista myös, että mahdolliset kiristysruuvit eivät joudu kosketuksiin sorvaustaltan kanssa, kun työkappaletta sorvataan oikean kokoiseksi.

22. Työstä työkappale aina mahdollisimman valmiiksi ennen kuin kiinnität sen tasolaikkaan.

23. Varmista aina ennen sorvaamisen aloittamista, että työkappale on virheetön. Älä sorvaa työkappaletta, jossa on halkeamia tai muita vikoja vielä viimeistelysorvauksen jälkeen. Varmista, että liima on täysin kuivunut (mikäli olet liimannut työkappaleen).

24. Muista seuraavat seikat karkeasorvauksessa: Älä paina talttaa työkappaleen sisään äläkä ota liikaa kerralla.

25. Puhdista sorvi aina sorvauksen päätyttyä. Irrota molemmat karat ja säilytä niitä sopivassa paikassa. Puhdista työpiste työskentelyn lopuksi.

26. Aseta virtakytkin OFF-asentoon ja irrota pistoke, mikäli sorvi alkaa tärisemään tai käyttäytymään muuten oudosti. Korjaa vian syy ennen seuraavaa käyttökertaa. Muista irrottaa virtajohdon pistoke ennen huoltoa ja säätöä.

27. Varmista, että tuki on säädetty työkappaleen keskikohdan yläpuolelle.

28. Irrota pistoke pistorasiasta kun pidät tauon työssä tai kun poistut puusorvin luota.

29. Työkappaleen tulee pyöriä aina tuen yläpintaa vastaan.

30. Puupöly on hyvin tulenarkaa ja tietyissä tapauksissa se saattaa olla räjähtävää sekoittuessaan ilmaan – käytä pölynpoistoa!

2. Tuotekuvaus

D. Siirtopylkän lukitsin

E. Keskiökärjen pinooli

F. Pinoolin lukitisin

G. Pinoolin säätöpyörä

H. Siirtopylkkä

I. Tuen lukitsin

J. Tuen kiinnikkeen lukitsin

K. Tuen kiinnike

L. Moottori

M. Kierrosluvun säätö

N. Virtakytkin 0/1

O. Palautuspainike

3. Asennus

1. Ota osat esille puhtaalle ja tasaiselle alustalle ja varmista, että kaikki osat ovat mukana. Pakkaukseen sisältyy:

R. Pyörivä keskiökärki

W. Kuusiokoloavain, 4 mm

S. Kärjen ulosvedin

X. Kuusiokoloavain, 3 mm

T. Kiintoavain

Y. Erikoisavain

Asennusosat, jotka eivät ole kuvassa: Kuusiokoloruuvit (3 kpl), aluslaatat (3 kpl) ja kuusiokoloavain (8 mm).

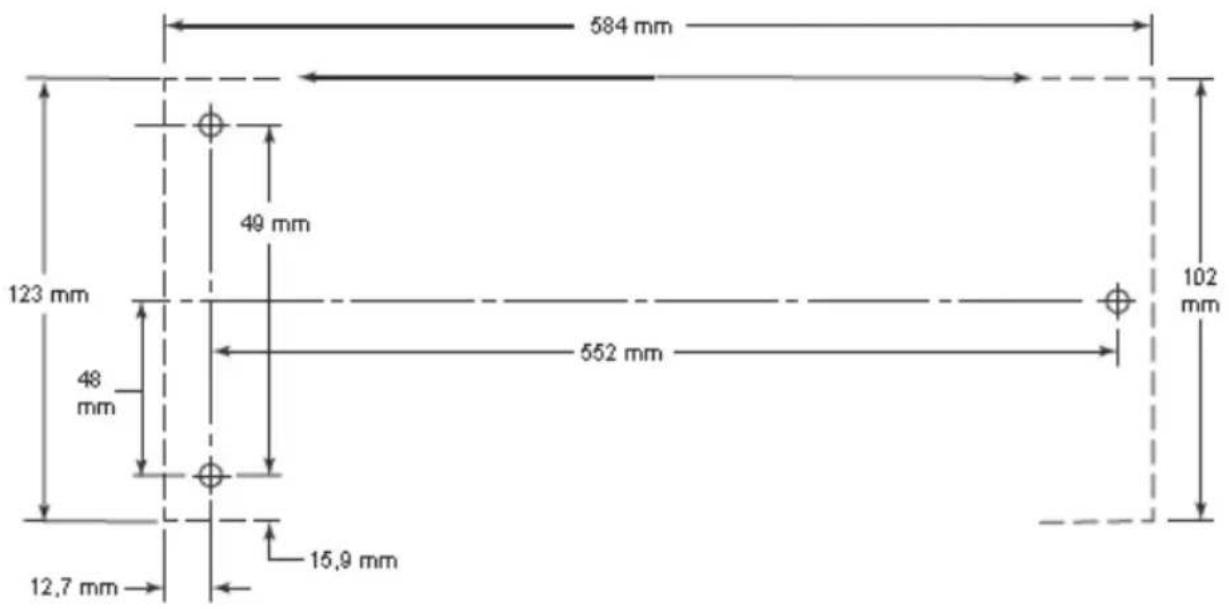

1. Kiinnitä puusorvi ruuvien avulla työpöytään/työtasoon siten, että se on pitävästi kiinni eikä irtoa tärinän vaikutuksesta. Sorvissa on kolme kiinnitysreikää.

1. Säädä lukitsimilla (I) (J) (F) ja (D).

Lukitsimien tilaa voidaan säätää, jotta ne saadaan turvalliseen ja mukavaan asentoon, toimi seuraavasti:

Vedä lukitsinta (3 kuvassa) ulospäin ja käännä sitä haluamaasi asentoon. Päästä lukitsin ja kiristä. Tarkasta asetus.

Varoitus! Kaikkia säätö-, huolto- ja pudistustöitä tehtäessä pistokkeen tulee olla irrotettuna ja hätäseis-painikkeen aktivoituna.

4.1 Karapylkkä (A)

Karapylkän karassa on kartionmuotoinen reikä vetokaralle, jossa Morsekartio 1 (MK 1). Mukaan sisältyy vetokara (Q). Kiinnitä vetokara työntämällä se karaan.

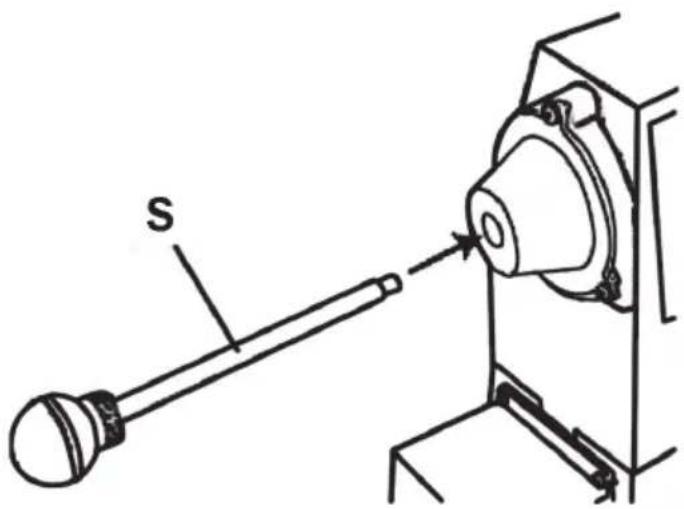

Irrota vetokara (Q) työntämällä kärjen ulosvedin (S) kärjen toiseen päähän aina vetokaraan asti. Napsauta kärjen ulosvedintä, niin vetokara irtoaa.

4.2 Siirtopylkkä (H)

Siirtopylkkä (H) kiinnitetään johteisiin lukitsimella (D). Siirtopylkkä voidaan siirtää haluttuun kohtaan avaamalla lukitsinta (D). Lukitse siirtopylkkä kiristämällä lukitsin (D).

Siirtopylkän pinoolissa (E) on kartionmuotoinen kiinnike, jossa Morsekartio 1. Sorvin mukana on pyörivä keskiökärki (R) kärkisorvaukseen. Kiinnitä se työntämällä kiinni pinooliin. Sorvissa voidaan käyttää mitä tahansa varustetta (esim. poraistukka), jossa on Morsekartio 1.

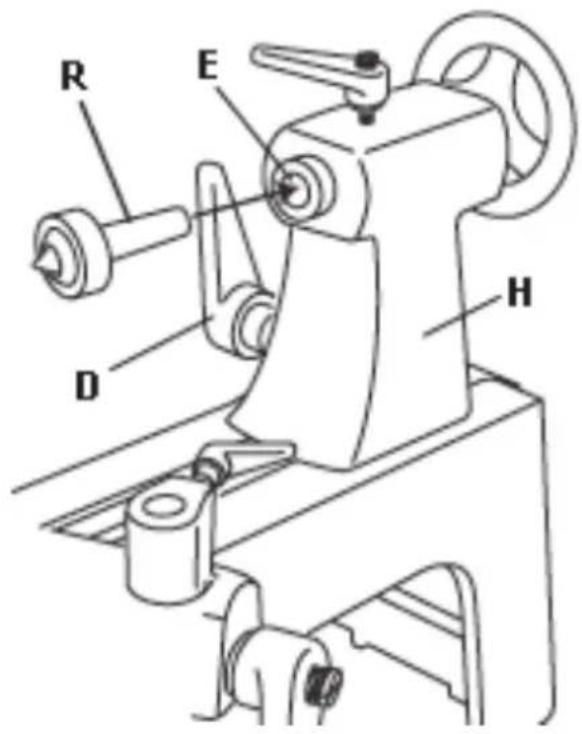

Irrota vastakärki työntämällä kärjen ulosvedin (S) pinoolin toiseen päähän aina vastakärkeen asti. Napsauta kärjen ulosvedintä, niin vastakärki irtoaa. Pidä kiinni keskiökärjestä, jotta se ei putoa johteisiin.

Siirtopylkän ja pinoolin säätäminen

1. Avaa siirtopylkän lukitsin (D) ja siirrä siirtopylkkä (H) sopivaan kohtaan johteissa. Kiristä siirtopylkän lukitsin.

2. Avaa pinoolin lukitsin (F), säädä pinooli (E) kääntämällä säätönuppia (G). Pinooli liikkuu ulospäin maks. 35 mm.

3. Huom.! Muista lukita siirtopylkkä (H) ja pinooli (E) molemmilla lukitsimilla (D ja F) ennen sorvauksen aloittamista.

4.3 Tuen (C) säätäminen

Tuki voidaan säätää melkein mihin kulmaan tahansa.

1. Säädä tuki (C) samalle kor- keudelle karan kanssa. Kiristä lukitsin (I).
2. Avaa tuen kiinnikkeen (K) lukitsinta (J) ja säädä tukea (C) siten, että se on mahdollisimman lähellä työkappaletta. Kiristä lopuksi lukitsin.
3. Pyöritä työkappaletta käsin yhden kierroksen verran, jotta voit varmistaa, että se pyörii vapaasti, eikä kosketa mihinkään.
   Katso opaskirjasta tai kysy kokeneelta sorvaajalta, mikäli olet epävarma.

Tärkeää! Varmista aina ennen sorvaamisen aloittamista, että tuki on kiinnitetty kunnolla oikeaan asentoon. Muussa tapauksessa tuki voi kääntyä pyörivään työkappaleeseen, mikä saattaa johtaa onnettomuuteen.

4.4 Kärkisorvaus

Kärkisorvausta varten laitteen mukana toimitetaan kaksi kärkeä, joissa Morsekar-tio 1 (Q) ja (R). Vetokara (Q) nakutetaan kevyesti työkappaleen keskelle puuvasa-ralla (mittaa ja merkitse keskikohta), jonka jälkeen vetokara ja siinä oleva työkappale laitetaan karapylkän nokkaan.

Siirrä tämän jälkeen siirtopylkkää ja siinä olevaa keskiökärkeä (R) johteita pitkin kohti työkappaletta ja lukitse pylkkä lukitsimella (D) siten, että karan kärki on työkappaleen sisällä. Käännä pinoolia (E), jossa vastakärki (R), kunnes se ottaa kiinni työkappaleeseen mittaamaasi ja merkitsemääsi keskikohtaan. Syötä vastakärkeä ja käännä samalla työkappaletta käsin, kunnes työkappaleen pyörittäminen sujuu raskaammin. Kierrä pinoolia (E) takaisin neljänneskierros ja lukitse pinooli linjaan lukitsimen (F) kanssa.

Huom.! Mikäli vastakärkeä ei ole kuulalaakeroitu, tulee sen kärki voidella aika ajoin mehiläisvahalla, talilla tai tietyissä tapauksissa öljyllä. Katso lisää sorvauskirjasta.

4.5 Sorvaaminen tasolaikalla

Mikäli kärkisorvaus ei ole mahdollista, tulee työkappale kiinnittää tasolaikalla tai muulla istukalla.

Itse sorvaukseen tarvitaan sorvauskoukkuja sekä kovametallisorvaustalttoja karkeasorvaukseen ym. Ota rauhallisesti alussa. Sorvaustaltta haukkaa helposti puuhun, mikäli sitä pidetään väärin tai väärässä kulmassa. Rouhintasorvauksella pinnasta ei tule yhtä hieno kuin leikkaavalla sorvauksella, mutta taltan haukkaamisen riski pienenee huomattavasti.

Tasolaikalla sorvattaessa työkappale tulee työstää ensin mahdollisimman valmiin muotoiseksi (puuta pois niin paljon kuin mahdollista). Tämän jälkeen työkappale asennetaan tasolaikalle esim. messinkiruuveilla. Työkappaleen tulee olla vakaasti kiinni.

1. Ruuvaa tasolaikka (B) ja siinä kiinni oleva työkappale karan nokkaan ja kiristä.
2. Pidä tasolaikkaa paikallaan avaimen (T) avulla.
3. Kierrä karaa avaimen (Y) avulla.

Työkappaletta tasolaikassa kiinni pitävät ruuvit eivät saa olla liian pitkiä, sillä muuten ne saattavat pilata työkappaleen. Joissakin tapauksissa työkappale pitää ruuvata tai liimata kiinni tukilevyyn halutusta muodosta riippuen. Mikäli liimaat työkappaleen tukilevyyn, laita kuvioon leikattu paperi työkappaleen ja tukilevyn väliin. Tämän jälkeen työkappale on helpompi irrottaa tukilevystä esim. leveän taltan avulla.

5. Sorvaaminen

Varoitus! Aloita sorvaaminen aina alhaisimmalla nopeudella (käännä nopeuden-säädintä (M) vastapäivään). Älä aloita sorvaamista koskaan suurimmalla nopeudella. Moottorissa on 1 – 3 sekunnin käynnistymisviive.

Kierrosluvun säätö

Moottorin kierroslukua säädetään säätönupilla (M).

1. Säädä alhaisin kierrosluku (vasta-päivään kiertämällä) nupilla (M).
2. Paina hätäpysäytyspainikkeen (3 kuvassa) lukitsin sisään ja taita keltai- nen luukku (2 kuvassa) ylös (mikäli hätäpysäytys on aktivoitu. Käynnistä moottori painamalla virtakytkimen vihreää painiketta (kuvassa kohdan 2 alla).
3. Taita keltainen luukku (2 kuvassa) alas, mutta ei liian pitkälle, sillä muuten lukitus aktivoituu.
4. Säädä sopiva kierrosluku säätö-nupilla (M).

Virtakytkin ja hätäpysäytyspainike

Virtakytkin on keltaisen luukun (2 kuvassa) alla. Virtakytkin toimii normaalisti ("1" päällä) ("0" sammutettu), mutta siinä on myös hätäpysäytystoiminto:

• Mikäli moottori pitää pysäyttää nopeasti, paina virtakytkimen kannessa olevaa punaista hätäpysäytyspainiketta (kara jatkaa kuitenkin pyörimistä hetken hätäpainikkeen painamisen jälkeen). Hätäpainikkeessa on lukitus, joka pitää luukun sisäänpainettuna.
• Paina hätäpainikkeen (3 kuvassa) lukitsinta ja taita keltainen luukku (2 kuvassa), niin hätäpainike vapautuu ja moottori voidaan jälleen käynnistää.
• Taita luukku alas käynnistettyäsi moottorin.

Varoitus!

Hätäpainikkeen toimiminen vaatii, että keltainen luukku (2 kuvassa) on taitettu alas (mutta ei niin pitkälle, että lukitus aktivoituu).

Palautuspainike (O)

Puusorvissa on nollakatkaisin ja moottorisuoja, joka laukeaa ylikuormitettaessa. Nollakatkaisin estää koneen käynnistymisen itsekseen sähkökatkon päättyessä. Mikäli moottorisuoja/nollakatkaisin on lauennut, toimi seuraavasti:

• Aseta virtakytkin asentoon "0" ja odota noin 5 minuutin ajan, että moottori ehtii jäähtyä.
• Paina palautuspainiketta (O) ja käynnistä moottori normaalisti.

Lapsiturvallisuus

Paina virtakytkimen kannessa olevaa punaista hätäpysäytyspainiketta, niin hätä-pysäytys aktivoituu. Toimi näin aina kun pidät tauon työssä tai poistut sorvin luota. Laitetta ei saa jättää ilman valvontaa ennen kuin se on täysin pysähtynyt. Irrota pistoke rasiasta, kun laitetta ei käytetä.

6. Huolto ja ylläpito

Varoitus! Kaikkia säätö-, huolto- ja pudistustöitä tehtäessä pistokkeen tulee olla irrotettuna ja hätäpysäytyspainikkeen aktivoituna.

1. Puhalla puupölyt sorvista säännöllisesti paineilmalla tai pölynpoistolla. Kiinnitä erityistä huomiota siihen, että moottorin ilmanottoaukot ovat puhtaat.
2. Puhalla karan ja siirtopylkän aukot puhtaiksi.
3. Lisää ohut kerros mehiläisvahaa johteiden liukupinnoille, jotta siirtopylkkä pysyy puhtaana ja liukuu kevyesti.
4. Puhdista ja voitele lukitsimet säännöllisesti.
5. Säilytä sorvia kuivassa ja lämpimässä paikassa.

7. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

8. Tekniset tiedot

Nimellisjännite: 230 VAC, 50 Hz

Teho 350 W

Kierrosluku: Portaaton kierrosluvun säätö 500-3500 kierr./min

Kärkiväli: 330 mm

Kärkikorkeus rungon yli: 125 mm

Karan kierre: M25 x 3

Läpimenevä karan reikä: 10 mm

Läpimenevä siirtopylkän reikä: 10 mm

Pinooli, säätöpituus: 35 mm

Työvälineen kiinnitys, kara

ja siirtopylkkä: MK1 (Morsekartio 1)

Virtajohto: Pituus 3 m

Kokonaismitat: 800 x 280 x 350 mm

Paino: 17,5 kg

Melutaso LwA: 90,7 dB(A)

Äänenpaine LpA: 77,7 dB(A)

Pakkaukseen sisältyy vetokara (MK1), tasolaikka (M25 x 3), tuki ja kiinnike, pyörivä vastakärki (MK1) ja työnnin karan irrottamiseksi.

Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu

23 A, 00100 HELSINKI

UNITED KINGDOM
