Tuotetyyppi	Ulkokäyttöön tarkoitettu liesituuletin
Malli	Outdoor 9
Merkki	Witt
Asennus	Kattoon, 180×180 mm neliömäisellä aukolla
Syöttöjännite	230 V ~ 50 Hz
Moottorin teho	Katso arvokilven vieressä oleva tarra
Eristysluokka	Luokka 1 (vaatii maadoituksen)
Maksimi ilmavirta	Yli 650 m³/h (ajastimella)
Valmiustilan kulutus	Alle 0,5 W
Ajastintoiminto	Automaattinen siirtymä maksiminopeudelta toiselle nopeudelle 5 minuutin jälkeen (jos ilmavirta >650 m³/h)
Putken halkaisija	150 mm (suositellaan sileää putkea)
Putken maksimipituus	4-5 metriä
Puhdistus	Sammuta ja irrota ennen puhdistusta; säännöllinen puhdistus hyvän toiminnan varmistamiseksi
Turvallisuus	Älä liitä savuhormiin; varmista riittävä ilmanvaihto, jos käytät kaasulaitteiden kanssa
Takuu	2 vuotta valmistus- ja materiaalivikoja vastaan (kotitalouskäyttö)
Pakkauksen sisältö	Moottori, ylä-/ala savupiippu, kannakkeet, asennussarja, jakorasia
Paino	Noin 8-10 kg (arviolta)

Usein kysytyt kysymykset - Outdoor 9 Witt

Miten Outdoor 9 -liesituuletin asennetaan?

Asennus on annettava pätevän asentajan tehtäväksi. Tee kattoon 180×180 mm neliömäinen aukko, kiinnitä kannakkeet ja savupiippu, aseta sitten moottori pyöreällä putkella savupiipun sisään. Liitä pyöreä putki keittiön liesituulettimen poistoon ja sähköjohto riviliittimeen.

Mitkä ovat sähkövaatimukset?

Liesituuletin vaatii 230 V ~ 50 Hz jännitteen ja se on liitettävä maadoitettuun järjestelmään (luokka 1). Ennen toimenpiteitä irrota laite sähköverkosta.

Miten liesituuletin puhdistetaan?

Ennen puhdistusta sammuta ja irrota liesituuletin. Puhdista pinnat säännöllisesti kostealla liinalla ja neutraalilla pesuaineella. Älä käytä hankaavia tuotteita. Suodattimet on puhdistettava tai vaihdettava käyttöohjeen mukaisesti.

Voiko liesituuletinta käyttää kaasulaitteiden kanssa?

Kyllä, mutta on varmistettava riittävä ilmanvaihto voimassa olevien määräysten mukaisesti. Älä liitä poistoputkea savuhormiin, jota käytetään muille laitteille.

Mitä tehdä, jos laite ei toimi?

Tarkista ensin yleisimmät syyt: palanut sulake, irronnut johto, tukkeutuneet suodattimet. Jos ongelma jatkuu, ota yhteys käyttöohjeessa mainittuun huoltopalveluun ja ilmoita malli ja sarjanumero.

Kuinka pitkä takuu on?

Kotitalouskäytössä takuu on 2 vuotta valmistus- ja materiaalivikoja vastaan, alkaen dokumentoidusta ostopäivästä. Ei kata vahinkoja, jotka aiheutuvat virheellisestä käytöstä tai asennuksesta.

Mikä poistoputken halkaisija on suositeltava?

Suositellaan sileää putkea, jonka halkaisija on 150 mm ja enimmäispituus 4-5 metriä. Vältä mutkia ja halkaisijan pienennystä, jotta tehokkuus ei heikkene.

Onko liesituuletin varustettu ajastimella?

Kyllä, liesituulettimet, joiden ilmavirta on yli 650 m³/h, on varustettu ajastimella, joka siirtyy automaattisesti maksiminopeudelta toiselle nopeudelle 5 minuutin (tai 7 minuutin) jälkeen. Valmiustilassa virrankulutus on alle 0,5 W.

Voinko asentaa liesituulettimen itse?

Asennus on annettava pätevän asentajan tehtäväksi turvallisuuden ja oikean toiminnan varmistamiseksi. Virheellinen asennus voi aiheuttaa vahinkoja ja mitätöidä takuun.

Miten vanha tuote hävitetään?

Älä hävitä liesituuletinta kotitalousjätteen mukana. Toimita se valtuutettuun keräyspisteeseen elektronisten komponenttien kierrätystä varten. Pidä poissa lasten ulottuvilta, kunnes se hävitetään.

KÄYTTÖOHJE Outdoor 9 Witt

Käyttöohjeet Fl: 12-21

Bruksanvisning SE: 22-31

Bruksanvisning NO: 32-41

Vanhan tuotteen hävittäminen

Vanhat sähkö- ja elektroniikkatuotteet sisältävät edelleen arvokkaita materiaaleja. Ne sisältävät kuitenkin myös haitallisia aineita, jotka ovat välttämättömiä tuotteiden toiminnalle ja turvallisuudelle. Jos tuotteet hävitetään kotitalousjätteen mukana tai niitä käsitellään väärin, voivat ne olla vahingoksi ihmisten terveydelle tai ympäristölle. Älä siksi hävitä vanhaa tuotetta kotitalousjätteen mukana. Toimita se sen sijaan lähimpään keräyspisteeseen tai paikalliselle kierrätysasemalle, jotta tuotteen osat voidaan kierrättää. Varmista myös, että vanha tuote on poissa lasten ulottuvilta, kunnes se toimitetaan kierrätyskeskukseen.

Varoitus!

Ilmanvaihtokanavaa ei saa liittää hormiin, jota käytetään muiden laitteiden kuten esimerkiksi keskuslämmityslaitteen, lämmi- tyskattilan tms. höyryjen tai savun poistamiseen.

Noudata ulkokäyttöön tarkoitettujen liesituulettimien osalta soveltuvia määräyksiä ja ohjeita.

Varmista, että tuuletat huonetta riittävästi sovellettavien määräysten ja ohjeiden mukaisesti, jos laite toimii samanaikaisesti kaasu-, öljy- tai hiilikäyttöisten laitteiden kanssa.

Ulkoisella moottorilla varustettu liesituuletin saa virtaa keittiössä olevasta liesituulettimesta.

Ennen liesituulettimen liittämistä verkkovirtaan on tarkistettava, että kodin sähköverkon jännite vastaa laitteen tyyppikilvessä ilmoitettua jännitettä.

Ennen minkäänlaista puhdistusta tai huoltoa liesituuletin on irrotettava verkkovirrasta.

Liesituulettimen säännöllinen puhdistus varmistaa hyvän ja virheettömän toiminnan ja pidentää liesituulettimen käyttöikää.

Liesituuletin kuuluu luokkaan 1, joten se on maadoitettava.

Varoitukset ja ohjeet:

- Käytä tuuletuskanavaa (yleensä ∅150 mm putki). Kanavan pituus ei saa olla yli 4–5 metriä, eikä sen halkaisija saa olla ilmoitettua pienempi. Paras tulos saavutetaan käyttämällä sileää muovi- tai teräsputkea, joka on mahdollisuuksien mukaan suorassa ilman mutkia. Pitkä poistoputki, mutkat putkessa tai halkaisijaltaan pienempi putki vähentää imutehoa ja nostaa merkittävästi äänen tasoa.

Putkessa käytettyjen materiaalien on oltava valtuutetun yrityksen hyväksymiä.

- Lue käyttö- ja asennusohje huolellisesti.

- Valmistaja/jakelija ei ole vastuussa tuotteesta ja/tai henkilövahingoista tai alentuneesta imutehosta tai melusta, jotka johtuvat liesituulettimen virheellisestä asennuksesta, kytkennästä tai käytöstä. Takuu raukeaa, jos yllä olevia ohjeita ei noudateta.

- Indoor 8 ja Outdoor 7: nämä liesituulettimet on varustettu ilmanvaihtokanavaa varten ∅200 mm aukolla. Jos liesituulettimen moottoriin liitettävässä yksikössä on jo ∅200 mm aukko, on suositeltavaa käyttää halkaisijaltaan samankokoista putkea parhaan mahdollisen suorituskyvyn saavuttamiseksi. Jos yksikkö on varustettu ∅150 mm aukolla, on suositeltavaa käyttää laitteen mukana tulevaa välikappaletta (200 mm -> 150 mm).

Sähkökotelon johtoa ei saa katkaista eikä kytkeä muihin johtoihin, koska tämä voi vaarantaa laitteen turvallisuuden ja suorituskyvyn. Lisäksi takuu raukeaa.

HUOMIOITAVAA:

Jotta tiedetään moottorin käyttämä tarkka teho (wattia W) on asentajan rastitettava ruutu, joka koskee kyseistä liesituuletinta. Moottorin tehon ilmoittava tarra sijaitsee tyyppikilven vieressä alla olevan kuvan mukaisesti.

Euroopan parlamentin uusien asetusten – EU65 "Energiamerkintä" ja EU66

"Ecodesign", joka tuli voimaan 1.1.2015 – seurauksena kaikki Wittin liesituulettimet on mukautettu näihin uusiin energiamerkintävaatimuksiin.

Kaikki liesituulettimet on nykyisin varustettu uudella elektroniikalla, mukaan lukien imutehon ajastinyksikkö, kun teho ylittää 650 m3/h. Tämä koskee kaikkia malleja, joissa on sisäinen moottori ja joiden suorituskyky on yli 650 m3/h. Ajastin vaihtaa korkeimmalta teholta toiseksi korkeimmalle teholle automaattisesti 5 minuutin kuluttua. Ulkoisilla moottoreilla varustetut liesituulettimet on myös varustettu tällä ajastinyksiköllä, joka vaihtaa automaattisesti korkeimmalta teholta toiseksi korkeimmalle teholle, kun teho ylittää 650m3/h. Ulkoiset moottorit, joiden suorituskyky on yli 650 m3/h sekä korkeimmalla että toiseksi korkeimmalla teholla, vaihtavat alemmalle teholle 7 minuutin kuluttua.

Valmiustilassa liesituulettimien energiankulutus on alle 0,5 W.

INDOOR 1, OUTDOOR 2-2 ja INDOOR 12 - malleissa on ajastinohjaustoiminto aktivoituna nopeudella IIII kuudeksi minuutiksi yhdistettynä DOWNDRAFT-toimintoon tai viideksi minuutiksi, kun yhdistettynä muihin laitteisiin, kuten kattoliesituulettimeen, seinään kiinnitettäviin liesituulettimiin ja vapaasti riippuviin liesituulettimiin. Heti, kun yllä mainitut aikajaksot umpeutuvat, moottori kytkeytyy automaattisesti nopeudelle III.

OUTDOOR 7 ja INDOOR 8 -malleissa maksimi ilmakapasiteetti on yli 650 m3/h sekä nopeudella III että IIII. Siksi niissä molemmissa on tehdasasetuksina seuraavat ajastinohjaustoiminnot:

OUTDOOR 7 JA INDOOR 8 DOWNDRAFT-TOIMINNOLLA

Nopeus III on ajastettu seitsemäksi minuutiksi, jonka jälkeen moottori kytkeytyy nopeudelle II. Nopeus III on ajastettu kuudeksi minuutiksi, jonka jälkeen moottori kytkeytyy nopeudelle II.

OUTDOOR 7 JA INDOOR 8 KATTO-, SEINÄ- JA VAPAASTI RIIPPUVAT LIESITUULETTIMET

Nopeus III on ajastettu seitsemäksi minuutiksi, jonka jälkeen moottori kytkeytyy nopeudelle II. Nopeus III on ajastettu viideksi minuutiksi, jonka jälkeen moottori kytkeytyy nopeudelle II.

Valmiustilassa liesituulettimien energiankulutus on alle 0,5 W

INDOOR 1 ja OUTDOOR 8 (kuva 1A)

Moottori on suunniteltu poistamaan höyryä ja käryä keittiöstä hiljaisesti ja tehokkaasti. Moottori asennetaan talon sisätiloihin ja liitetään liesituulettimeen. (kuva 2).

Asennustavat: Asennuksen helpottamiseksi moottori voidaan kiinnittää seinään, kattoon tai lattialle vaakasuoraan asentoon (kuva 3). Laite voidaan kiinnittää myös pystysuoraan kiinnityskohtaan (kuva 4).

Huomautus: Pystyasennuksessa voidaan mukana toimitettuja kiinnikkeitä käyttää vain pitkällä sivulla (kuva 6).

Moottorin asennus: Kun olet päättänyt laitteen asennuspaikan ja -tavan, aseta tärinää vaimentavat kumitulpat mukana toimitettujen saranoiden reikiin (kuva 5C).

Kumitulpat on asetettava seinään päin tuleville sivuille.

Aseta saranat paikalleen (kuva 5A) moottoriin ja sovita moottorin reiät saranoissa olevien reikiin. Kiinnitä mukana toimitetuilla ruuveilla (kuva 5B).

Aseta moottori valittuun asennuspaikkaan ja tee pienet merkit seinään reikien porauskohtiin.

Aseta mukana toimitetut tulpat reikiin (kuva 6A). Aseta moottori seinälle sovittamalla kiinnikkeiden reiät muovisiin tulppiin.

Kiinnitä mukana toimitetuilla ruuveilla (kuva 6B).

Putkiston liittäminen: Moottorissa on tulo- ja poistoaukko putkien liittämistä varten. Ennen putkien liittämistä ilman kulkusuunta on tarkistettava laitteessa olevasta tarrasta (kuva 7). Liitä putket ja kiinnitä ne sopivilla metallipuristimilla (asentaja toimittaa putket ja metallipuristimet). Putki (kuva 7A) on liitettävä liesituulettimeen ja putki (kuva 7B) on johdettava ulos.

Ulkaisen moottorin kaapeli on kytkettävä piirilevyyn, joka on muovikotelon sisällä. Varmista, että kytket johdot oikein värien mukaisesti (kuva 8).

Outdoor 2-2 (kuva 9)

Moottori on suunniteltu poistamaan höyryä ja käryä keittiöstä hiljaisesti ja tehokkaasti. Moottori asennetaan talon ulkoseinään ja liitetään liesituulettimeen (kuva 10).

Moottorin asennus: Moottorin saa asentaa vain pätevä asentaja. Käytä sopivaa poranterää (kuva 11) ja poraa ulkoseinään reiät, jotka merkitty moottoriin. Ole varovainen poratessasi – ja varmista, ettet osu vesiputkiin tai sähkökaapeleihin.

Seinään tulevat reiät on porattava 8 mm poranterällä.

Aseta seuraavat osat porattuihin reikiin vaihe vaiheelta:

- muovitulpat (kuva 11A).

- kaksi teleskooppiputkea 160 mm:n aukkoon

- muoviputki, jonka halkaisija on 40 mm.

Ennen kuin työnnät moottorin seinää vasten, työnnä mukaan kuuluva johto muoviputkeen. Kiinnitä moottori ilman ruostumattomasta teräksestä valmistettua ulkovaippaa, joka on aiemmin irrotettu moottorilohkosta. Sovita moottorilohkon reiät seinässä oleviin reikiin. Kiinnitä laite mukana toimitetuilla ruuveilla (kuva 11B).

Putkiston liittäminen: Moottorissa on tuloaukko, joka on liitettävä teleskooppiputkiin ja tuuletuskanavaan.

Kun moottori on kiinnitetty ulkoseinään, kaksi seinän sisään sijoitettua teleskooppiputkea liitetään taipuisilla putkilla liesituulettimeen (kuva 12).

Putkien väliin tulee tehdä kiinteä asennus sopivilla metallipuristimilla (asentaja toimittaa putket ja metallipuristimet).

Liesituulettimen sähköliitäntä

Ulkoisen moottorin kaapeli on kytkettävä piirilevyyn, joka on muovikotelon sisällä.

Varmista, että kytket johdot oikein värien mukaisesti (kuva 14).

Veden tihkumisen välttämiseksi levitä silikonia moottorin sivuille seinän viereen.

Moottorin ruostumattoman teräsvaipan asentaminen: asenna moottorin vaippa sovittamalla poistoputken säleikkö moottorilohkon ilmanottoaukkoon (kuva 13).

OUTDOOR 7 (kuva 15)

Moottori on suunniteltu poistamaan höyryä ja käryä keittiöstä hiljaisesti ja tehokkaasti. Moottori on asennettava talon ulkoseinään ja liitettävä liesituulettimeen. (Kuva 16).

Moottorin asennus: Moottorin saa asentaa vain pätevä asentaja. Käytä sopivaa poranterää (kuva 17) ja poraa ulkoseinään reiät, jotka merkitty moottoriin. Ole varovainen poratessasi – ja varmista, ettet osu vesiputkiin tai sähkökaapeleihin.

Seinään tulevat reiät on porattava 8 mm poranterällä.

Aseta seuraavat osat porattuihin reikiin vaihe vaiheelta:

- muovitulpat (kuva 17).

- kaksi teleskooppiputkea 160 mm:n aukkoon

- muoviputki, jonka halkaisija on 40 mm.

Ennen kuin työnnät moottorin seinää vasten, on liesituulettimen ulompi ruostumaton teräsvaippa irrotettava ruuvaamalla irti 8 ruuvia. Aseta sitten mukaan kuuluva johto muoviputkeen. Kiinnitä moottori ilman ruostumattomasta teräksestä valmistettua ulkovaippaa, joka on aiemmin irrotettu moottorilohkosta. Sovita moottorilohkon reiät seinässä oleviin reikiin. Kiinnitä laite mukana toimitetuilla ruuveilla (kuva 11B).

Putkiston liittäminen: Moottorissa on tuloaukko, joka on liitettävä teleskooppiputkiin ja tuuletuskanavaan.

Kun moottori on kiinnitetty ulkoseinään, kaksi seinän sisälle sijoitettua teleskooppiputkea liitetään liesituulettimeen taipuisien putkien avulla (kuva 12C).

Putkien väliin tulee tehdä kiinteä asennus sopivilla metallipuristimilla (asentaja toimittaa putket ja metallipuristimet).

Liesituulettimen sähköliitäntä

Ulkoisen moottorin kaapeli on kytkettävä elektroniikkakorttiin, joka on muovikotelon sisällä. Varmista, että liität oikein johtojen värien mukaan (kuva 14).

Veden tihkumisen välttämiseksi levitä silikonia moottorin sivuille seinän viereen.

Moottorin ruostumattoman teräsvaipan asentaminen: asenna liesituulettimen vaippa sovittamalla poistoputken säleikkö moottorilohkon ilmanottoaukkoon (kuva 18).

OUTDOOR 9 (kuva 19)

Moottori on suunniteltu poistamaan höyryä ja käryä keittiöstä hiljaisesti ja tehokkaasti. Se asennetaan sisälle taloon ja liitetään liesituulettimeen, joka on keittiössä (kuva 19).

Asennus kattoon: tee kattoon nelikulmainen aukko nelikulmaiselle hormille, jonka mitat ovat 180 × 180 mm.

Aseta kaksi kiinnikettä kummallekin puolelle kuvan 20 mukaisesti ja merkitse porattavat reiät.

Aseta ruostumaton teräsputki, niin että se sopii nelikulmaiseen aukkoon (kuva 21) ja varmista, että hormi työntyy ulos katosta, jotta Outdoor 9 voidaan asentaa (kuva 22).

Jos tarvitset molempia hormeja, on hyvä huomioida, että ne ovat teleskooppisia. Kiinnitä ne mukana toimitetuilla 8 ruuvilla (kuva 23).

Varmista, että ruostumaton teräshormi on pystyasennossa. Tee sitten reiät, jotka sopivat saranoiden reikiin (kuva 24). Kiinnitä hormi kattoon 6 ruuvilla (kuva 24).

Käytä pyöreää putkea, joka on vähintään 10 cm pidempi kuin nelikulmainen ruostumaton teräshormi ja kiinnitä se Outdoor 9:n laippaan kirstyspannalla (kuva 25).

Aseta pyöreällä putkella varustettu Outdoor sisälle nelikulmaisen hormiin, joka oli aiemmin kiinnitetty kattoon, ja varmista, että hormin sisällä on tilaa sähköjohdoille (kuva 26). Kiinnitä moottori putkeen mukana toimitetuilla 8 ruuvilla (kuva 27).

Yhdistä pyöreä putki keittiön poistoputkeen.

Sähköliitäntä: Liitä moottorin sähkökaapeli liesituulettimeen (kuva 14).

Pakkauksen sisältö:

1. Ylempi hormi
2. Alempi hormi
3. Kotelo
4. Ulkoinen suojus
5. Pohjakotelon suojus
6. Reunasuojus
7. Hormin säiliö
8. Runko
9. Asennussarja

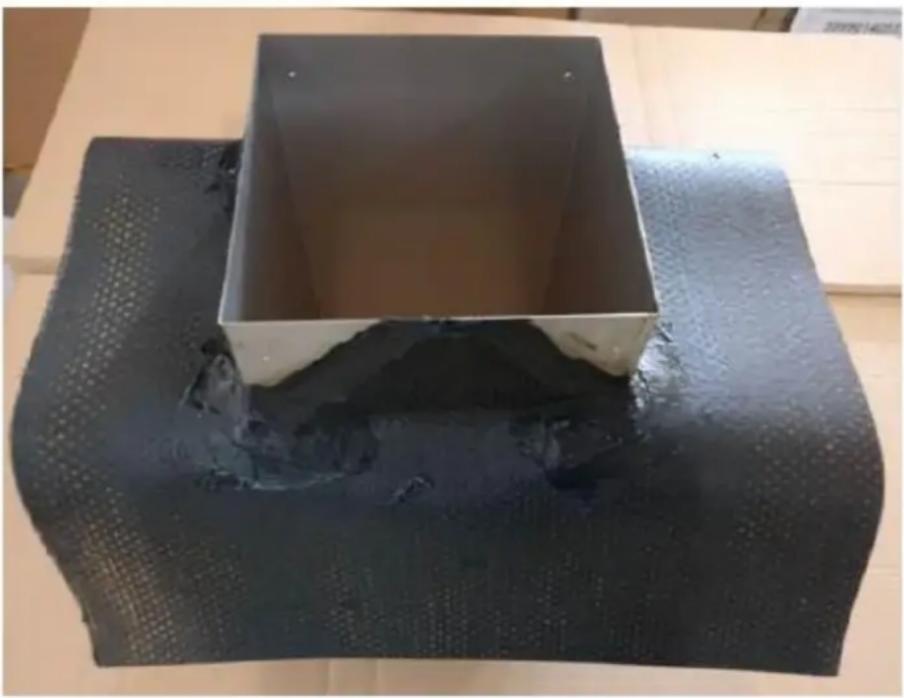

Huomioitavaa:

Ei sisällä kattopäällystettä.

Asentaja toimittaa.

On tehtävä kuten yllä olevassa kuvassa.

INDOOR 10-2 (kuva 28)

Indoor 10-2 on suunniteltu asennettavaksi keittiökaapin alle sekä yhteensopivaksi downdraft-liesituulettimen poistoilmaan. Moottori toimii vain, kun sitä käytetään yhdessä downdraft-liesituulettimen ja saman valmistajan ulkoisen moottorin kanssa.

Moottori on suunniteltu poistamaan höyryä ja käryä keittiöstä hiljaisesti ja tehokkaasti. Paras tulos saavutetaan käyttämällä sileää muovi- tai teräsputkea, joka on mahdollisuuksien mukaan suorassa ilman taivutuksia.

Moottorin asentaminen: aseta moottori downdraft-liesituulettimen alle siten, että se on linjassa tuuletuskanavan kanssa kuvan 29 mukaisesti.

Indoor 10-2 -moottoriin liitettävät putket eivät sisälly toimitukseen.

Ilmanvaihtokanavan suunta voidaan säätää soveltuvien liitäntä- ja asennusvaatimusten mukaisesti kääntämällä laippaa kuvan 30 mukaisesti.

Moottori on varustettu 1,5 metrin pituisella virtajohdolla, jolla liesituuletin kytketään sähkötauluun, joka sijaitsee mustassa muovikotelossa (kuva 8).

Moottorissa on metallikotelo (kuva 31), joka mahdollistaa Indoor 10-2:n kiinnittämisen kuvan 32 mukaisesti. Tämä mahdollisuus on kuitenkin täysin riippuvainen kalusteen mitoista. Käytettäessä kuvan 31 metallikoteloa, on erittäin tärkeää, että sen kanssa El käytetä valkoista metallilaippaa. Poista tällöin valkoinen metallilaippa kuvan 30 mukaisesti.

Normaaliin energiankulutukseen viitaten ja laitteen suorituskyky huomioon ottaen moottoria ei tarvitse varustaa minkäänlaisella ajastinohjaimella.

INDOOR 12 (kuva 33)

Indoor 12 on suunniteltu asennettavaksi keittiökaapin alle sekä yhteensopivaksi downdraft-liesituulettimen poistoilmaan. Moottori toimii vain, kun sitä käytetään yhdessä downdraft-liesituulettimen ja saman valmistajan ulkoisen moottorin kanssa.

Moottori on suunniteltu poistamaan höyryä ja käryä keittiöstä hiljaisesti ja tehokkaasti. Paras tulos saavutetaan käyttämällä sileää muovi- tai teräsputkea, joka on mahdollisuuksien mukaan suorassa ilman taivutuksia.

Moottorin asentaminen: aseta moottori downdraft-liesituulettimen alle siten, että se on linjassa tuuletuskanavan kanssa kuvan 29 mukaisesti.

Indoor 12 -moottoriin liitettävät kanavat eivät sisälly toimitukseen.

Ilmanvaihtokanavan suunta voidaan säätää soveltuvien liitäntä- ja asennusvaatimusten mukaisesti kääntämällä laippaa kuvan 30 mukaisesti.

Moottori on varustettu 1,5 metrin pituisella virtajohdolla, jolla liesituuletin kytketään sähkötauluun, joka sijaitsee mustassa muovikotelossa (kuva 8).

Moottorissa on metallikotelo (kuva 31), joka mahdollistaa Indoor 12:n kiinnittämisen kuvan 32 mukaisesti. Tämä mahdollisuus on kuitenkin täysin riippuvainen kalusteen mitoista. Käytettäessä kuvan 31 metallikoteloa, on erittäin tärkeää, että sen kanssa El käytetä valkoista metallilaippaa. Poista tällöin valkoinen metallilaippa kuvan 30 mukaisesti.

Normaaliin energiankulutukseen viitaten ja laitteen suorituskyky huomioon ottaen moottoria ei tarvitse varustaa minkäänlaisella ajastinohjaimella.

INDOOR 13 (fig.34)

Indoor 13 on suunniteltu asennettavaksi keittiökaapin alle sekä yhteensopivaksi downdraft-liesituulettimen poistoilmaan. Moottori toimii vain, kun sitä käytetään yhdessä downdraft-liesituulettimen kanssa.

Moottori on suunniteltu poistamaan höyryä ja käryä keittiöstä hiljaisesti ja tehokkaasti. Sen kanssa suositellaan käytettäväksi ∅150 mm ilmanvaihtokanavaa. Paras tulos saavutetaan käyttämällä sileää muovi- tai teräsputkea, joka on mahdollisuuksien mukaan suorassa ilman taivutuksia.

Moottorin asentaminen: aseta moottori downdraft-liesituulettimen alle siten, että se on linjassa tuuletuskanavan kanssa kuvan 34 mukaisesti.

Moottori on varustettu 1,5 metrin pituisella virtajohdolla, jolla liesituuletin kytketään sähkötauluun, joka sijaitsee mustassa muovikotelossa.

Moottori on varustettu metallisuojuksella, joka on asennettava Indoor 13:n ja kalusteisiin tehdyn aukon väliin kuvan 35 mukaisesti. Tämä komponentti voidaan asentaa aukkoon, jonka mitat ovat 365 × 230 mm (kuva 35).

Liitä kanavat downdraft-liesituulettimen ja Indoor 13:n välillä ja liitä sen jälkeen kanavat moottorin tuuletuskanavaan. RECIRCULATION-versiossa ilmanvaihtokanava on liitettävä kaapin ulkopuolelle, jotta sisään imetty ilma voidaan kierrättää takaisin keittiöön.

Kanavat eivät sisälly toimitukseen.

Kuvat 36 ja 37 esittävät Indoor 13 -moottorin asennusvaihtoehdot yhdessä Push 90B:n ja Gap 90B:n kanssa.

On suositeltavaa asentaa elektroniikkakomponentit sisältävä metallikotelo vähintään 10 cm lattiatason yläpuolelle sekä sopivalle etäisyydelle lämmönlähteistä (esim. uunista tai liedestä).

Normaaliin energiankulutukseen viitaten ja laitteen suorituskyky huomioon ottaen moottoria ei tarvitse varustaa minkäänlaisella ajastinohjaimella.

TAKUU

Uudella laitteellasi on valmistus- ja materiaalivirheiden varalle 2 vuoden reklamaatio-oikeus, joka on voimassa dokumentoidusta ostopäivästä alkaen. Takuu kattaa materiaalit, työpalkat ja ajon. Kääntyessäsi huollon puoleen Sinun on ilmoitettava tuotteen nimi ja sarjanumero. Nämä tiedot ovat tyyppikilvessä. Kirjoita ne valmiiksi tähän käyttöoppaaseen, niin ne ovat käytettävissäsi. Tietojen avulla huoltoasentajan on helpompi löytää oikeat varaosat.

Takuu ei kata:

• Vikoja ja vahinkoja, joiden syynä ei ole tuotanto- tai materiaalivirhe
• Väärää tai virheellistä käyttöä – tähän kuuluu myös tuotteen puutteellinen puhdistus
• Laitteen palo- ja/tai vesi- ja kosteusvaurioita
• Korjauksia, jotka on tehnyt muu kuin ammattilainen
• Kuljetusvaurioita, kun tuotetta on kuljetettu ilman oikeaa pakkausta
• Jos on käytetty muita kuin alkuperäisiä varaosia
• Jos käyttöoppaan ohjeita ei ole noudatettu
• Jos asennusta ei ole tehty ohjeiden mukaan
• Jos tuotteen on asentanut tai korjannut ammattitaidoton henkilö
  • Palaneita polttimoita

Kuljetusvauriot

Kuljetusvaurio, joka todetaan myyjän järjestämässä toimituksessa asiakkaalle, on yksinomaan asiakkaan ja myyjän välinen asia. Niissä tapauksissa, joissa asiakas on itse vastannut tuotteen kuljetuksesta, ei toimittaja ota mitään vastuuta mahdollisesta kuljetusvauriosta.

Kuljetusvauriosta on ilmoitettava välittömästi ja viimeistään 24 tunnin kuluessa siitä, kun tavara on toimitettu. Muussa tapauksessa asiakkaan vaatimukset hylätään.

Aiheeton huoltokäynti

Jos kutsutaan huoltoasentaja ja käy ilmi, että vian olisi voinut korjata itse esim. noudattamalla käyttöoppaan ohjeita tai vaihtamalla sähkökaapin sulakkeen, on asiakkaan itse maksettava huoltokäynti.

Osto yrityskäyttöön

Osto yrityskäyttöön on jokainen osto, jossa laitetta ei käytetä yksityisessä kotitaloudessa vaan yritystoimintaan tai sitä muistuttavaan tarkoitukseen (ravintola, kahvila, ruokala, jne.) tai vuokraukseen tai muuhun toimintaan, jossa käyttäjiä on useita. Mitään takuuta ei myönnetä yrityskäyttöön tehdyille ostoille, koska tämä laite on tarkoitettu yksinomaan tavalliseen kotitalouteen.

HUOLTO

Huoltotarpeesta ilmoitetaan:

• Piketa OyPL 420 / Rautatienkatu 1933101 / 33100 TampereFINLAND
  • Puh. 03 233 3237 [e-mail]
• Myyjä tai loppukuluttaja voi olla yhteydessä Piketaan tähän numeroon.
• Valmistaja, malli, sarjanumero ja mahdollinen tuotenumero, ostopäiväys, jälleenmyyjä, virhekuvaus ja asiakkaan yhteystiedot tulee ilmoittaa.

Valmistaja/jakelija ei ole vastuussa tuote- ja/tai henkilövahingoista, jos turvallisuusohjeita ei noudateta. Takuu raukeaa, jos ohjeita ei noudateta.

Emme vastaa mahdollisista painovirheistä.
